HASZNÁLATI ÚTMUTATÓ PA18100M SIEMENS

Környezetünk megóvása Tanácsok a készülék csomagolásának az eltávolítására ❏ Vigyázzon környezete tisztaságára a készülék csomagolásának az eltávolításakor ❏ Abiztonságos szállítás érdekében termékeink gondosan be vannak csomagolva. Kizárólag környezetbarát csomagolószert használunk. (A csomagolásra használt karton csak újra hasznosított papírból készülnek) ❏ Acsomagolószer újra hasznosítása során egyrészt kevesebb nyersanyagot használunk fel miközben csökkentjük a keletkezett hulladék mennyiségét. ❏ Járuljon hozzá Ön is aktívan a környezetének megóvásában a készülék csomagolószerének megfelel eltávolításával. Juttassa vissza készüléke csomagoló anyagát a polgármesteri hivatal által kijelölt Önhöz legközelebb es g y j t helyre vagy amennyiben módja van rá juttassa vissza készüléke csomagoló anyagát abba az üzletbe ahol a készüléket v á s á r o l t a . Tanácsok a régi készülékének az eltávolítására ❏ Távolítsa el a csatlakozó dugót az elektromos dugaszoló aljzatból és vágja el a csatlakozó k á b e l t . ❏ Akészülék egyes részei újra hasznosíthatók így újra lehet alkalmazni azokat, míg más részei a környzetre káros elemeket tartalmaznak (így például nehéz fémeket, h t folyadékot), amelyek károsítják a talaj-és a l e v e g tisztaságát. Járuljon Ön is aktívan környezete tisztaságának meg rzéséhez oly módon, hogy az el írásoknak megfelel e n semmisíti meg korábbi készülékét. Juttassa el készülékét az erre a célra szakosodott szervnek (a polgármesteri hivatal tudatja Önnek az Önhöz legközelebb es b e g y j t pontot). Készülékének h t folyadékát a környezetvédelmi tanácsok betartásával semmisítse meg. ❏ Ez a készülék az elhasznált villamossági és elektronikai készülékekr l szóló 2002/96/EK irányelvnek megfelel jelölést kapott. Ez az irányelv a már nem használt készülékek visszavételének és hasznosításának EU-szerte érvényes kereteit határozza meg. Energia takarékossági tanácsok Amikor készüléke be kapcsolt állapotban van, értelem szer en áramot fogyaszt, amely hatással van a környzetre. Törekedjünk arra, hogy minél gazdaságosabban alkalmazzuk készülékünket és takarékkoskodjunk az energiával. ❏ Kapcsolja ki a légkondícionáló készülékét amikor nem használja. ❏ Megfelel en válassza ki a beállítani kivánt h mérsékletet, hiszen minél alacsonyabb h mérsékletet kíván elérni annál nagyobb fogyasztással kell számolni. ❏ Helyezze készülékét minél távolabbra a helyiségben található f t testekt l, napsugárzástól és ügyeljen arra, hogy megfelel legyen készüléke szell zése. ❏ Gy z djön meg arról, hogy készüléke az el írtaknak megfelel en lett elhelyezve. A légkondicionáló készülék használata esetén 30 % -os energia megtakarítást érhetünk el azzal, ha a helyiségbe érkez meleg leveg útját red nnyel, függönnyel vagy ponyvával csökkentjük. ❏ Használja azokat a tartozékokat, amelyeket készülékéhez mellékeltünk, mindezekr l a “kiegészít kellékek” fejezetben szólunk b vebben, annak érdekében, hogy minél hatásosabban tudjuk mérsékelni a kintr l beáramló leveg útját a helyiségbe. Abban az estben, amennyiben olyan142142 Ábra. 1 Fontos megjegyzések A készülék üzembe helyezése el tt ❏ A légkondícionáló készülék üzembe helyezése el tt alaposan olvassa el a használati útmutatót. A használati útmutató fontos információval szolgál nemcsak a készülék m ködésével kapcsolatosan hanem az Ön biztonságára vonatkozóan is. ❏ rizze meg ezt a használati útmutatót. Lehetséges, hogy a kés bbiekben másoknak is hasznukra lehet. ❏ Ne próbálja bekapcsoni légkondícionáló készülékét, amennyiben meghibásosott. ❏ A légkondícionáló készülékének a felszerelését és bekötését az el írtaknak megfelel en kell elvégezni. Amennyiben nem tartják be az erre vonatkozó utasításokat azt a következvénzyt vonhatja maga után, hogy megvonják készüléke garanciáját. segédeszközöt kell igénybe venni, amelynek alkalmazása furatok kialakítását vonja maga után a falon csakúgy, mint ablak közelében azt tanácsoljuk, hogy a lehet legpontosabban alakítsa ki az illeszkedési pontokat valamint használjon szilikont, gipszet a rések tömítéséhez. ❏ Annak érdekében, hogy készüléke minél hatékonyabban tudjon üzemelni, tehát hogy elkerüljük a magasabb energia fogyasztást azt tanácsoljuk Önnek, hogy a pára elvezet csövet a gyártó utasítása alapján állítsa be (lásd a “Akészülékb l kiáramló leveg elvezetése”). ❏ Apára elvezet c s kilakítása során ne alkalmazzon éles kanyarokat illetve ügyeljen arra, hogy a cs ne legyen nagyon hosszú. ❏ Amennyiben az ablakok oldalra nyílnak- illetve zárnak ügyeljen arra, hogy legyen egy olyan kelléke, amelynek segítségével hatékonyan tud védekezni a kinntr l beáramló meleg leveg ellen a készülék hatásfokát fokozván ezáltal. ❏ Gy z djön meg róla, hogy a pára elvezet cs illeszkedési pontjai (alul és felül) megfelel en illeszkednek egymáshoz. Tekintse át a “A készülékb l kiáramló leveg elvezetése” cím fejezetet. ❏ Ellen rizze, hogy a pára elvezet cs úgy legyen elhelyezve, hogy az ablakot teljesen be lehessen zárni és ne szivárogjon be leveg kintr l. ❏ Gy z djön meg arról, hogy a légkondícionáló készülék bemeneti- és kimeneti pontjai ne legyenek eltöm dve. Tartsa mindig tisztán és por mentesen a készülékét. Ellen rizze, hogy ne tömítse el semmilyen tárgy a készülék szell z réseit. ❏ Ellen rizze, hogy a légkondícionáló készüléknek a sz r i mindig tiszták legyenek és megfelel en legyenek felszerelve (lásd “Akészülék tisztítása és karbantartása” cím fejezetet) ❏ Nyáron akkor szell ztesse lakását amikor lecsökken a leveg h mérséklete (kora reggeli órákban illetve este). ❏ Készülékeink megfelelnek az hatóságilag el írt biztonsági el írásoknak. Kizárólag az arra illetékes technikai személyzet végezheti el a készülék javítását. A saját biztonsága forog kockán. ❏ Gy z djön meg róla, hogy a víz elevezet cs dugója a helyén található mert a szállítás alatt elmozdulhatott. (Ábra 1.) Környezetünk megóvása143 Az új készülék bemutatása A készülék leírása Kivezet cs Alap sz r Salida de aire caliente Leveg bemenet Leveg bemenet Hideg leveg kimenet A készülék elüls ajtaja Meleg leveg kivezet nyílása A vezeték helye Azonosító plakett Foganytú Légkondícionáló berendezés A készülék kerekei Tisztító sz r A kondenzált víz elvezet cs vének a dugója A leveg kivezet cs fogantyúja nyugalmi állapotban Víz elvezet cs Leveg áramlás szabályzó Ábra. 2144 Az új készülék bemutatása Szabályzó gombok pure air evolution

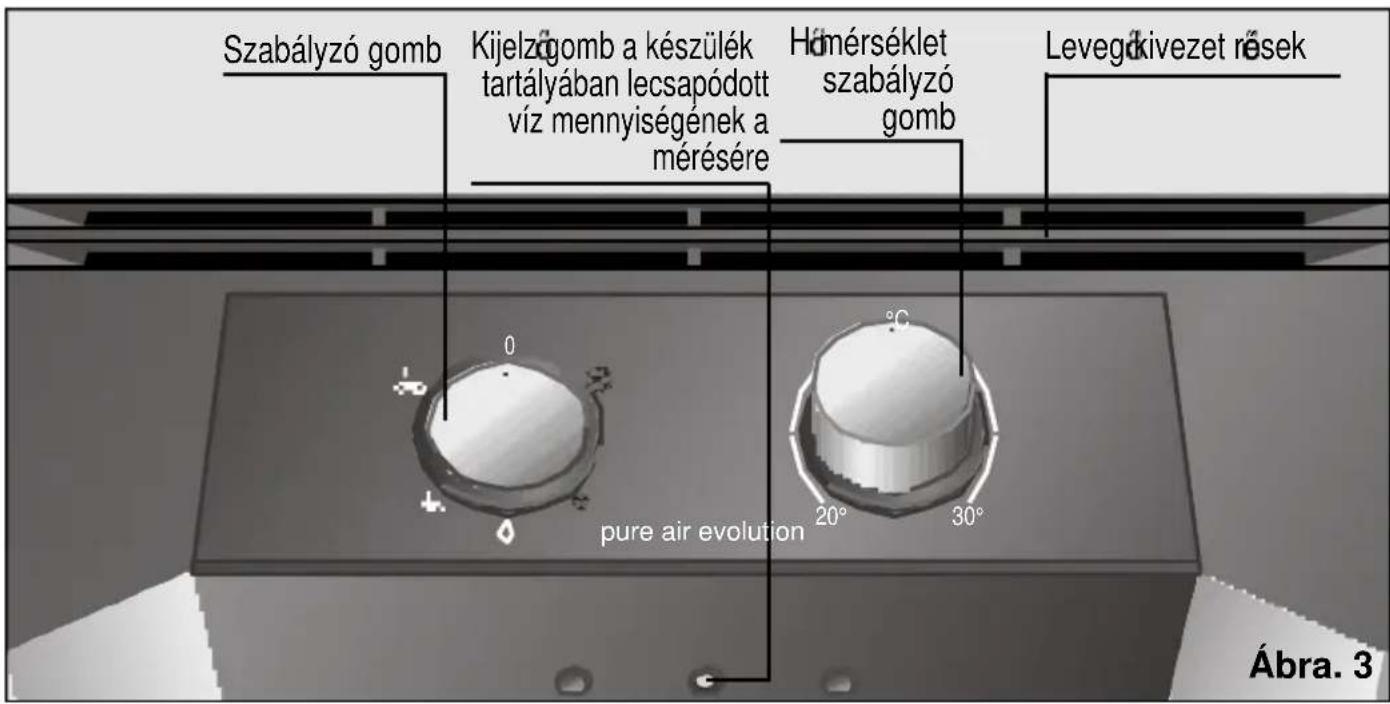

20° Leveg kivezet rések H mérséklet szabályzó gomb Szabályzó gomb Kijelz gomb a készülék tartályában lecsapódott víz mennyiségének a mérésére

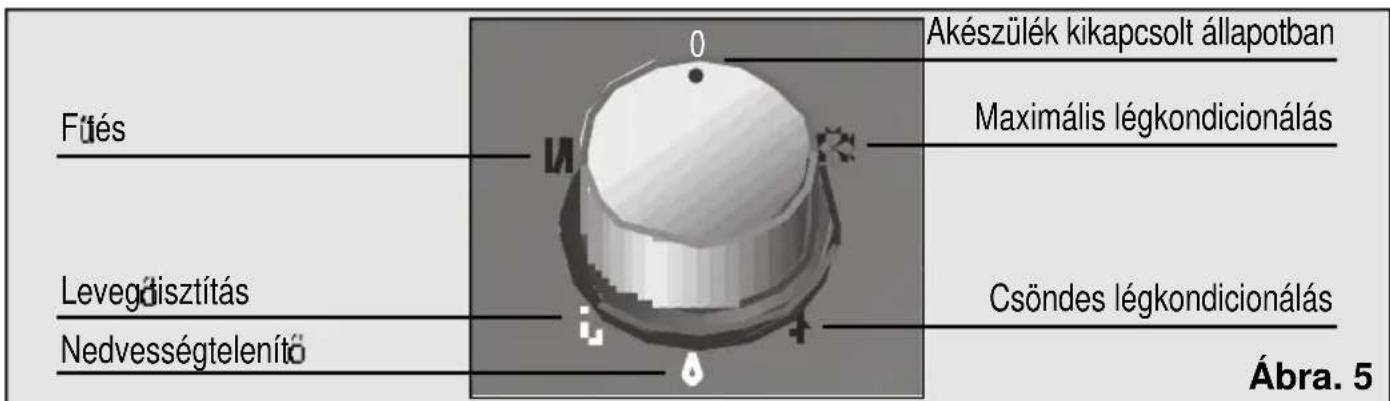

Akészülék kikapcsolt állapotban Maximális légkondicionálás Csöndes légkondicionálás Nedvességtelenít Leveg tisztítás F tés Ábra. 3 Ábra. 5 Modellek PA18100M

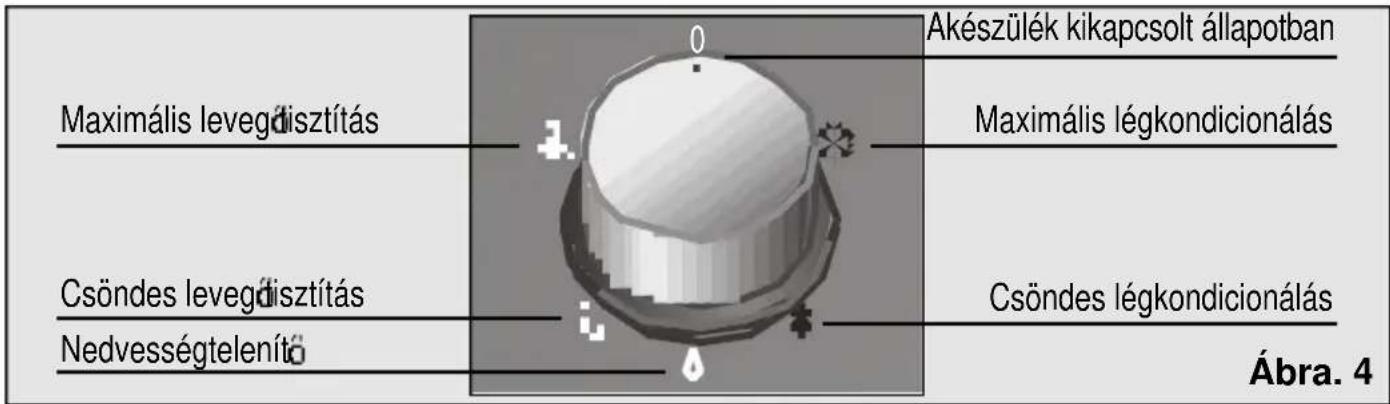

Akészülék kikapcsolt állapotban Maximális légkondicionálás Csöndes légkondicionálás Nedvességtelenít Csöndes leveg tisztítás Maximális leveg tisztítás Ábra. 4 Modellek PA19000M145 Az új készülék bemutatása Felszerelési tartozékok Szorító Alap Lásd Ketts s Átvezet cs Erkély pánt sz r sz r sz r Ablak átvezet záró Art. Nr.: Art. Nr.: Art. Nr.: PA10000Z PA11000Z 475075 PA19000M

Megközelít min / max.

fal értékek 10,5 70x10/ (hosszúság x 205x10 szélesség) cm Széria felszerelés: Ezek a kellékek a légkondícionáló készülékhez járnak.

Extra tartozékok: Ezek a tartozékok a kijelölt márkakeresked knél vagy a szaküzletekben szerezhet k be.

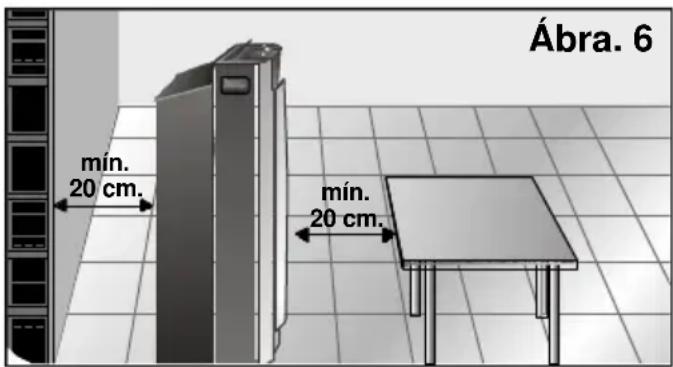

Extra tartozékok: Ezek a tartozékok kizárólag csak a kijelölt márkakeresked knél szerezhet k be. Biztonsági el írások mín. 20 cm. mín. 20 cm. Ábra. 6 Biztonsági el írások ❏ Ezt a háztartási készüléket csak 220-240 V, 50 Hz névleges feszültség , váltakozó áramú hálózatra lehet kapcsolni, amely megfelel véd érintkez vel ellátott csatlakozóba csatlakozik. ❏ A villásdugó csak az el írásoknak megfelel véd érintkez vel ellátott csatlakozóba csatlakoztatható, amely biztosítékkal (10 A) van ellátva. ❏ Amennyiben hosszabítót kíván alkalmazni a légkondícionáló készülék felszereléséhez fordítson különös figyelmet arra, hogy megfelel véd érintkez vel legyen ellátva, legalább 1,5 mm

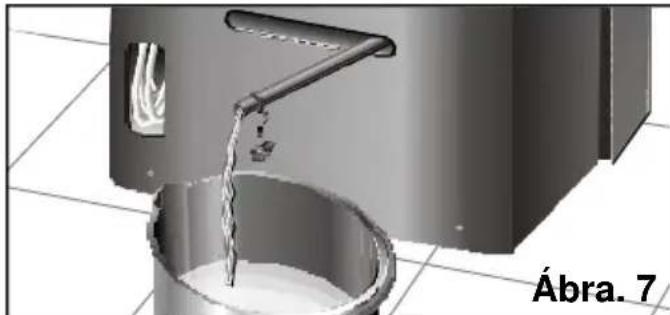

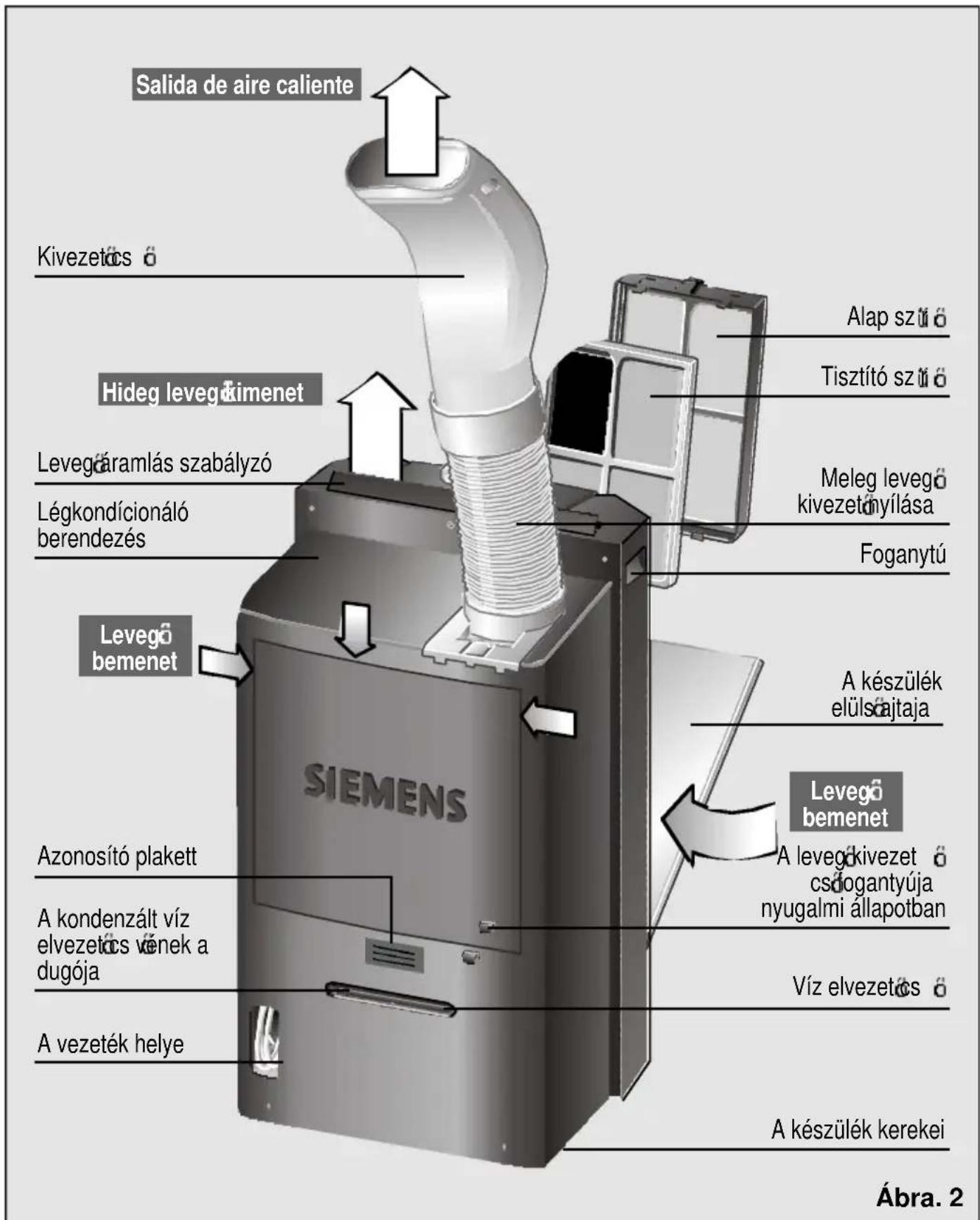

szekciókénti kimenettel, és a hossza ne legyen több 25 méternél. ❏ A légkondícionáló készülék hát oldalán található az elektromos vezeték tartója. (Ábra 2). ❏ Ügyeljen arra, hogy a légkondícionáló készülék ne érintkezzen vízzel valamint ne legyen eltöm dve a leveg be- vagy k i m e n e t e l e . ❏ Saját biztonsága érdekében miel tt bekapcsolná a légkondícionáló készüléket, ügyeljen arra, hogy hagyjon ki legalább egy 20 cm-es távolságot a készülék és bármilyen más tárgy között (Ábra 6).146 Biztonsági el írások Figyelem! Ha bármilyen okból kifolyólag ki kellene cserélnie a készülék elektromos vezetékét egy új elektromos vezetékre azonnal értesítse a kijelölt márkaszervíz szakembereit. Amennyiben kikapcsolja készülékét majd újra bekapcsolja azt a légkondícionáló készülék a kompresszora 3 perc elteltével újra m ködni fog. A légkondícionáló készüléknek ugyanis ennyi id re van szüksége, hogy újra megfelel en m ködhessen. Vigyázzon arra, hogy ne érintkezzen közvetlenül a légkondícionáló készülék pára elvezet csövéb l kiáramló leveg vel. A légkondícionáló készülék szállítása. A légkondícionáló készülékének van kereke, amely nagy mértékben megkönnyíti a készülék mozgatását. Amennyiben szüksége van rá megd ltheti a készüléket mozgatás közben. Ezek után várjon legalább egy óra hosszát miel tt újra bekapcsolná a légkondícionáló készüléket. ❏ Miel tt lecserélné a légkondícionáló készülék cseppfolyósodott vizét, amelynek a tartája a készülék belsejében található, húzza ki a víz elvezet cs vet a helyér l majd távolítsa el a kivezet nyílás dugóját, (8. ábra). A készülékben felgyülemlett víz ezáltal eltávozik a készülékb l. Amint végzett a m velettel helyezze vissza helyére a víz elvezet cs dugóját majd illessze vissza a kondenzált víz elvezet csövet a helyére. Használati útmutató A légkondicionálás A légkondícionáló készülék m ködése esetén a kicsapódott víz egy része automatikusan elpárolog és a szabadba távozik a kibocsájtott leveg vel egyetemben a pára elvezet csövön keresztül. ❏ Csatlakoztassa a készüléket az elektromos hálózatra. ❏ Irányítsa a pára elvezet csövet úgy, hogy a leveg kifele áramoljon. A túl magas zaj szint valamint a fölösleges áramfogyasztás elkerülése érdekében helyezze el a pára elvezet csövet, az ábrán leírtak alapján. (14. Ábra). Tekintse át “A mozgatható felszerelés” cím fejezetet fejezetet. ❏ Gy z djön meg róla, hogy az 1-es ábrán látható víz elvezet cs dugója a helyén található, nem csöpög a víz és így a víz nem érintkezik a légkondícionáló készülék tartó szerkezetével. Ábra. 7

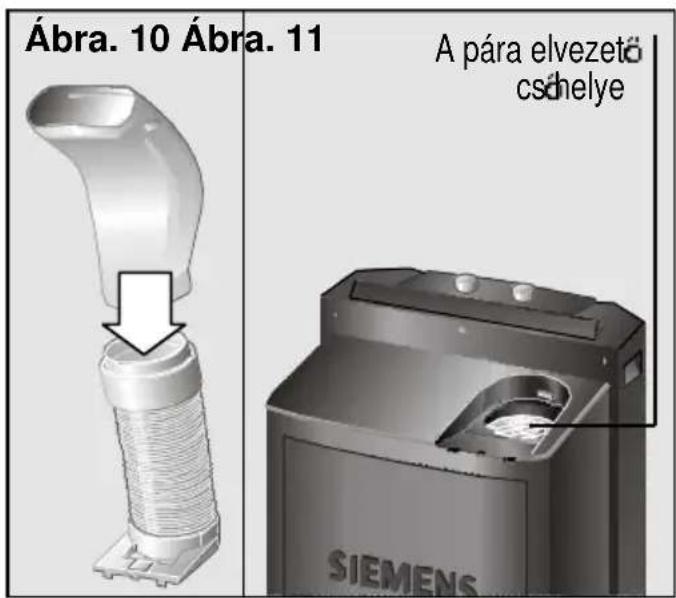

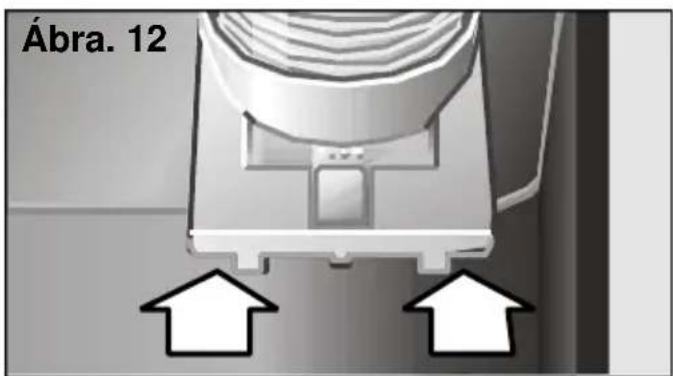

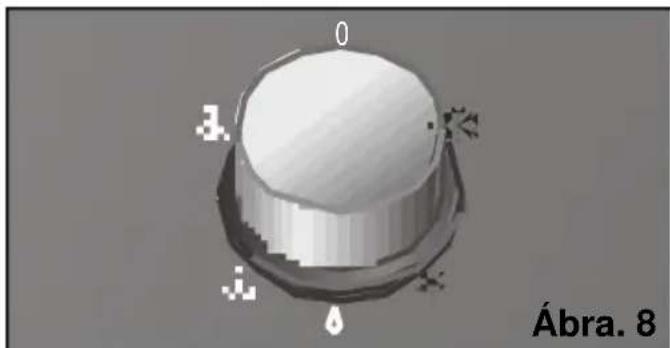

Ábra. 8 ❏ Emelje fel a légkondícionáló készülék tetején található leveg áramlás szabályzót. A PA18100M típusú készülékek esetén a leveg áramlás szabályzó nincs felszerelve a készülékhez. Tekintse meg a “melegítés” cím fejezet ide vonatkozó részeit. ❏ Állítsa be a légkondícionáló készüléket a maximális légkondicionálás vagy csendes légkondicionálás fokozatba. (Ábra 8) (A csendes szell ztetés üzemmód esetén lecsökken a készüléken belül áramló leveg mennyisége).147 Használati útmutató Annak érdekében, hogy a pára elvezet cs tökéletesen illeszkedjen a mélyedésbe illessze a csúsztatható kart a megfelel pozícióba (mint azt a 12 -as számú ábrán látható nyilak is mutatják). Miután sikeresen helyére illesztettük a pára elvezet csövet a szereljük fel a készülék kivezet nyílását, mint azt a 10-es ábra is mutatja. Amikor el akarja távolítani a pára elvezet csövet nyomja meg a “push” gombot, mint azt a 13- es ábra is mutatja, majd húzza kifele azt (Ábra 13. 2). Ábra. 12 Amennyiben a helyiség magas nedvesség tartalommal rendelkezik a légkondícionáló készülék a kicsapódott vizet a készülék belsejében gy jti össze, a készülék bels tartájában. Amennyiben a készülék tartályában a vízszint egy meghatározott szintet elér a légkondícionáló készülék automatikus kijelz je azonnal bekapcsol így jelezvén nekünk, hogy ki kell ürítenünk a légkondícionáló készülék tartályát (3. Ábra). Ebben az esetben a légkondícionáló készülék kikapcsol. Le kell engednie a készülék tarályában felgyülemlett vizet a “légkondícionáló készülék szállítása” cím fejezetben elmondottak alapján (7. Ábra). ❏ A légkondícionáló készülékben felgyülemlett víz eltávolításakor áramtalanítsuk a készüléket. Figyelem! Ügyeljünk arra, hogy amikor kikapcsoltuk a légkondícionáló készüléket legalább három percnek el kell telnie, hogy a készülék kompresszora újra m ködésbe lépjen. A légkondícionáló készüléknek ugyanis ennyire id re van szüksége, hogy újra biztonságosan m ködhessen. A pára elvezet cs helye Ábra. 10 Ábra. 11 ❏ Állítsa be a légkondícionáló készülék h mérséklet szabályzó gombját a kívánt h mérsékletre (9. Ábra). Amennyiben a légkondícionáló készülék a h mérséklet szabályzó gomb következtében automatikusan kikapcsol, a készülék addig nem fog újra bekapcsolni míg a helyiség h mérséklete 2 - 3 ºC fokot nem emelkedik. A légkondícionáló készülék egyszerre h ti, tisztítja és nedvességteleníti a helyiség leveg jét, kellemes környzetet alakítván ki. 30 °

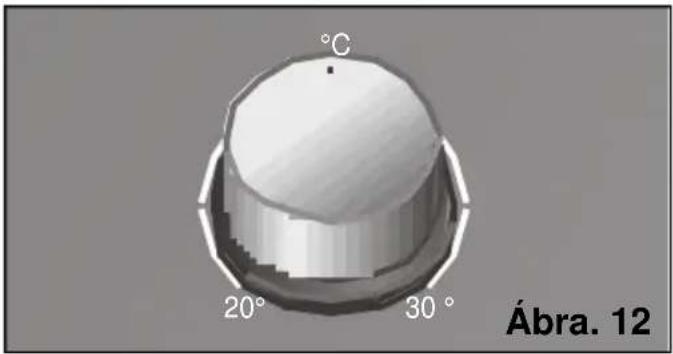

20° Ábra. 12 A készülékb l kiáramló leveg elvezetése A pára elvezet cs nek valamint a tartozékoknak a felszerelése. Illessze a készülék pára kiereszt csövét a légkondícionáló készülék tetején kialakított mélyedésbe. Ábra 11.148 Használati útmutató

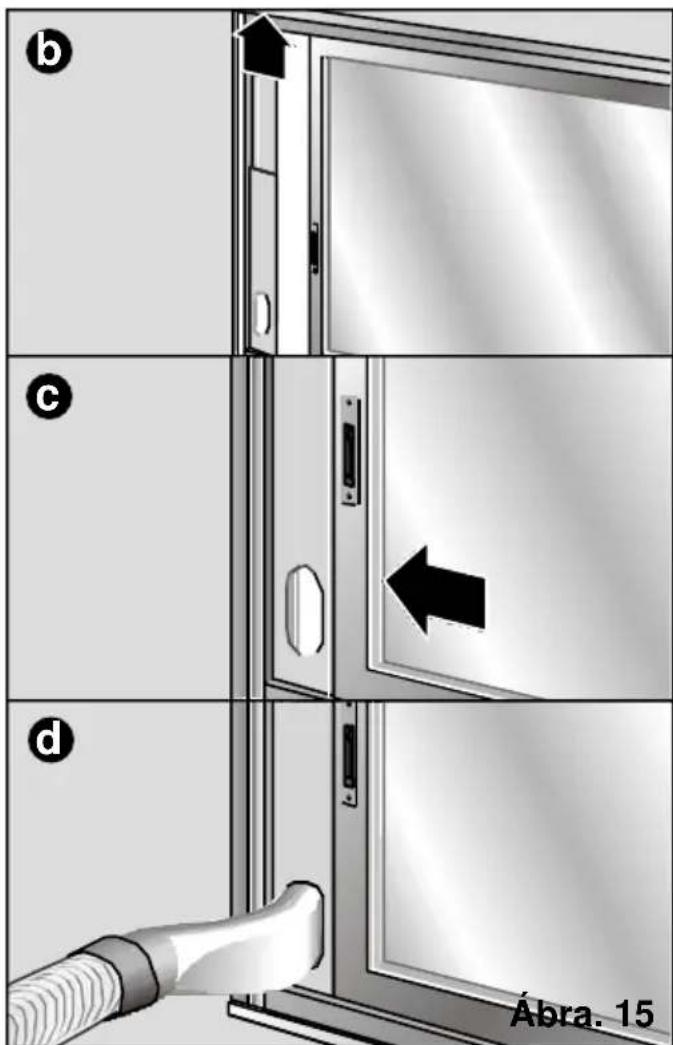

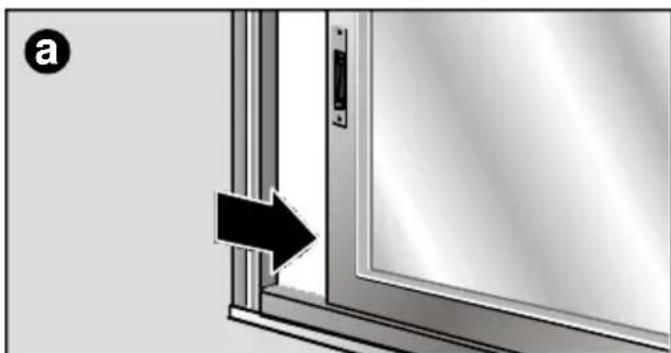

• A sínen futó ablak/erkély tartozékot szintén alkalmazhatja. (nézze meg a “tartozékok leírása” cím fejezetet; ábra 15. a, b, c, d). Ezt a tartozékot egyaránt alkalmazhatja a vízszintesen és függ legesen irányba mozgatható ablakok/erkélyek számára.

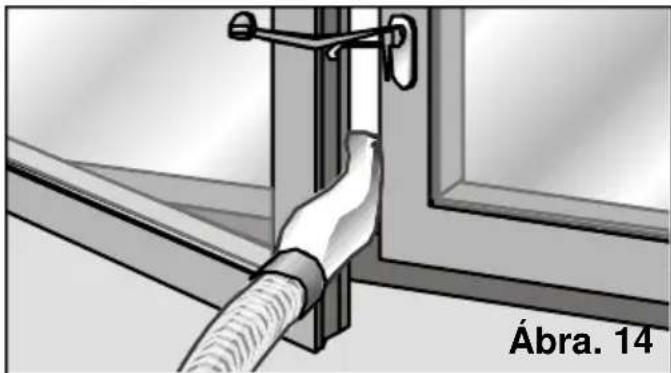

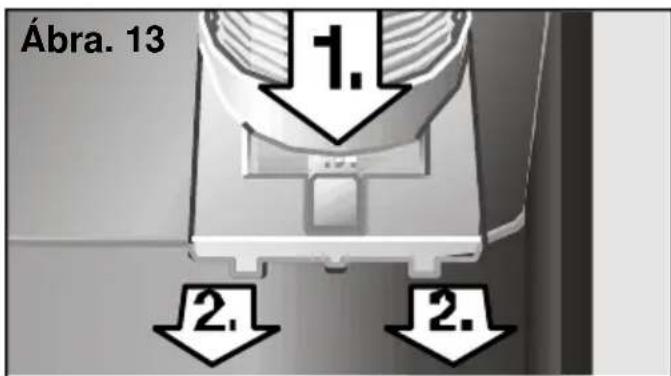

A mozgatható felszerelés ❏ Nyissa meg egy kicsit az ablakot majd illessze be a kivezet nyílást a két ablak keret közé. ❏ Zárja össze a lehet legszorosabban a két ablakot és fogassa azokat össze a mellékelt szorító pánttal (Ábra 14). Ábra. 13 Ábra. 14

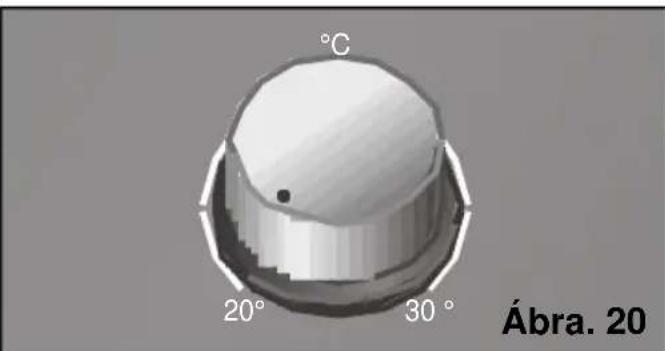

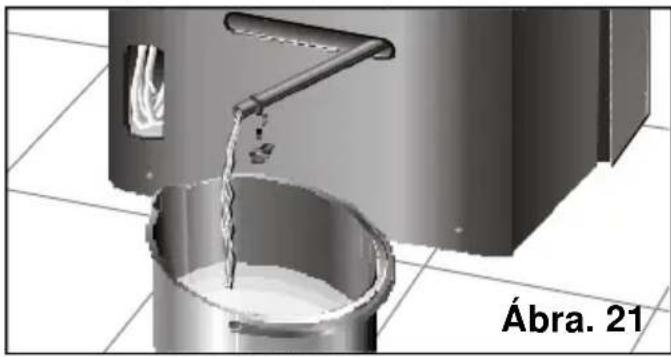

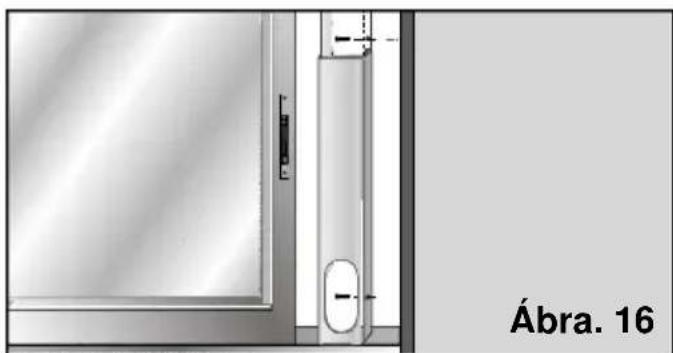

• Ez a tartozék az ablakra/ erkélyre történ felfogatása érdekében két furattal rendelkezik a két végén. Két csavar segítségével ( a csavarokat nem mellékeltünk a tartozékokkal ) oda tudja er síteni a kerethez vagy a falhoz, hogy ne mozogjon illetve le ne essen. (Ábra 16). Ábra. 16149 Használati útmutató A készülék lecsapódott vizének elvezetése A légkondícionáló készülék szabályzó gombját ebben a pozícióba állítván a készülék csökkenti a helyiség nedvességtartalmát és tisztítja annak levg jét. ❏ Állítsuk a h mérséklet szabályzót a minimális h mérsékletre. (Ábra 20). ❏ Hellyezzünk egy vödröt a víz elvezet cs kivezet nyílásához és távolítsuk el a víz elvezet cs dugóját, hogy leengedhessük a felgyülemlett vizet. (Ábra 21). a készülék pára elvezet csövét magasabbra, mint ahol maga a készülék található. (Ábra 19). Ábra. 19 30 °

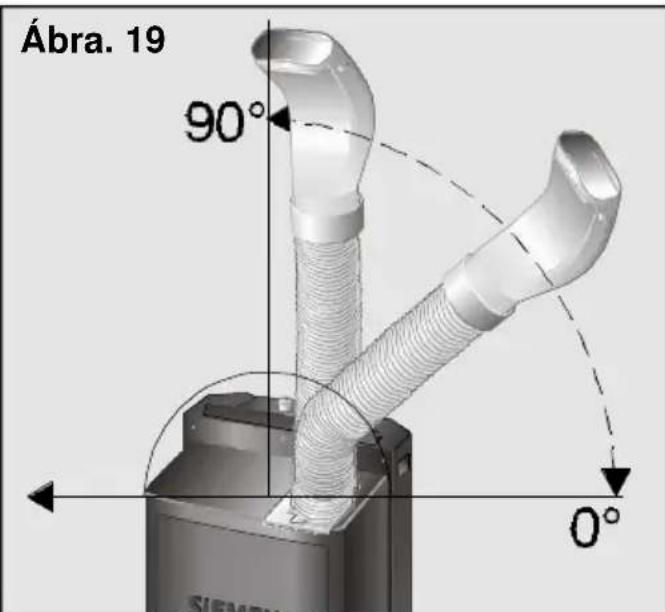

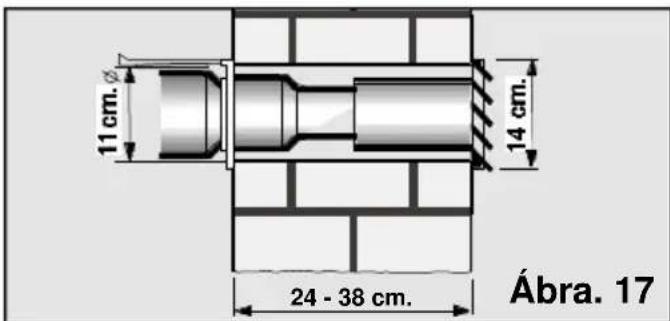

20° Ábra. 20 ❏ Távolítsuk el a kivezet nyílást a cs végér l és kapcsoljuk össze a pára kiereszt csövet az átvezet cs vel. ❏ Az ablakon keresztül történ fix rögzítés esetén csak az átlátszó vég tartozékot használja és alakítson ki egy 10,5 cm átmé j lyukat. Megjegyzés: Ne hosszabítsa meg feleslegesen a pára elvezet csövet (max. 140 cm hosszú lehet). A pára kiereszt cs felszerelése esetén ne alkalmazzon éles kanyarokat, mert ez esetben nagymértékben akadályozza a kiáramló meleg leveg távozását a készülékb l, amely egyben nagymértékben lecsökkenti a készülék hatásfokát. Annak érdekében, hogy készülékünk a lehet legnagyobb teljesítménnyel- és a legkisebb zajjal m ködjön helyezzük Fix rögzítés A sínen futó ablak/erkély segítségével történik, amelyet bármely keresked nél illetve a szervíz szolgálatunknál beszerezhet. ❏ A meleg leveg falon történ elvezetése érdekében furjon ki egy furatot a falba és helyezze el benne az átvezet csövet.

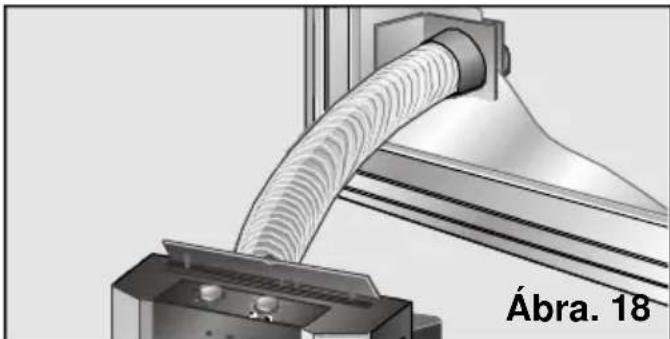

Ábra. 17 Ábra. 18150 Használati útmutató

Ábra. 24 Figyelem! 24 óra alatt legfeljebb 36 liter vizet tud eltávolítani a környezeti adottságoknak megfelel en. Nézze meg a “m szaki adatok” cím fejezetet. Amikor megváltoztatja a készülék h mérséklet szabályzó gombjának a pozícióját ne felejtse el a víz elvezet cs végén lév dugót visszahelyezni eredeti poziciójába. Ellenkez esetben ugyanis m ködés közben víz folyna kivezet nyílás a készülékb l. Mindig ügyeljen arra, hogy a készülék megfelel m ködése érdekében a helyiség h mérséklete legalább 18ºC fok legyen. A leveg tisztítása Ezen funkció során a tisztító sz r n keresztül a légkondícionáló készülék a helyiségbeni leveg t folyamatosan áramoltatja. A légkondícionáló készülék egy alap sz r vel és egy tisztító sz r vel rendelkezik annak érdekében, hogy elkerüljük a: - Polleneket, bacilusokat és port ❏ Helyezze a pára elvezet csövet ugyanabba a helyzetbe, mint amikor összegy jtjük készülékben lecsapódott vizet. ❏ Emelje ki a leveg áramlás szabályzóját, amely a légkondícionáló készülék tetején található. A PA18100M modelleknél ez a tartozék nem jár a készülékhez. Nézze meg az követekez ábrákat. ❏ Válassza ki a leveg tisztítási sebességet: maximum vagy a csöndes funkciót. (Ábra 24). ❏ Távolítsuk el a kivezet nyílást és helyezzük el a készülék pára elvezet cs övét a 22- as ábra alapján. ❏ Amennyiben úgy kívánja teljesen eltávolíthatja a pára elvezet csövet. ❏ Emelje ki a légkondícionáló készülék leveg áramlás szabályzóját, amely a készülék tetején található. A PA18100M modelleknél ez a tartozék nem jár a készülékhez. Nézze meg a “melegítés” cím fejezet ábráit. ❏ Válassza ki a nedvességtelenítés funkciót a h mérséklet szabályzó gomb segítségével. (Ábra 23).

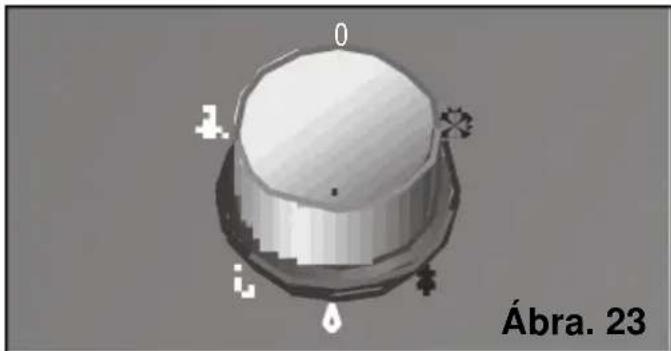

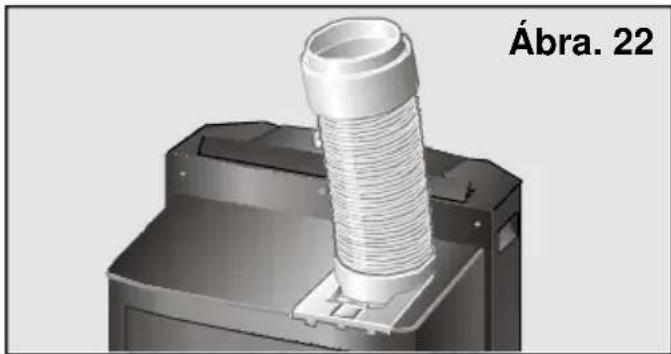

Ábra. 23 Ábra. 21 Ábra. 22151 Használati útmutató ❏ Válassza ki a melegítés funkciót (Ábra 27). ❏ Állítsa be a kívánt h mérsékletet a készülék h mérséklet szabályzó gombjának a segítségével. Amikor a helyiségben beállt a kívánt h mérséklet, a készülék automatikusan kikapcsol majd csak akkor fog újra bekapcsolni amikor a h mérséklet

2- 3 ºC fokkal csökken.

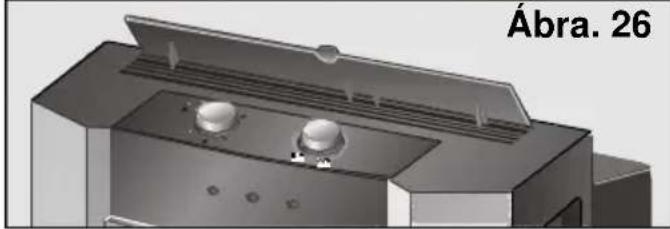

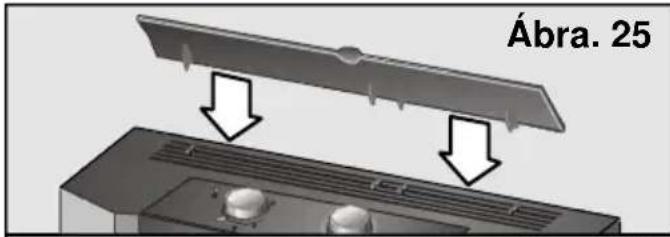

Figyelem! Ne takarja le a légkondícionáló készülék bemeneti és kimeneti szell z rácsait. ❏ Azokban a légkondícionáló készülékek modellekben, amelyekben már fel van szerelve valamilyen extra sz r berendezés azt tanácsoljuk, hogy a beállítanó funkciótól függetlenül hagyja felszerelve ezt a sz r t (h tés, nedvességtelenítés, leveg tisztítás céljából). Ön ezáltal nagyobb tisztítást ér el. Melegítés (Csak a PA18100M modellek esetén) Ezen funkció során a légkondícionáló készülék az Ön által kívánt h mérsékletet állítja be a helyiségben. Ez id alatt készüléke tiszítja is a leveg t. ❏ Csatlakoztassa a légkondícionáló készülék villásdugóját a hálózati csatlakozóba. ❏ Helyezze a pára elvezet csövet ugyanabba a helyzetbe, mint amikor összegy jtjük készülékben lecsapódott vizet. ❏ A PA18100M légkondícionáló készülék estén a leveg áramlás szabályzó nem jár a készülékhez. A készülék gyártója a tökéletesebb leveg áramoltatás érdekében azt javasolja, hogy szerelje fel ezt a tarozékot. A leveg áramlás szabályzónak a helyes beszerelése a mellékelt ábrán található. Ábra. 25 Ábra. 26

Ábra. 27152 A légkondícionáló készülék tisztítása és karbantartása Ezek a modellek az alap sz r n túl rendelkeznek egy másik tisztító sz r vel is. Ahhoz, hogy megfelel en m ködjön, minden évben ki kell cserélnünk a sz r t. (Ezeket a sz r ket beszerezheti közvetlenül a gyártótól vagy a kijelölt márkakeresked knél.) Tekintse át a “tartozékok leírása” cím fejezetet. A tisztító sz r elhelyezése:

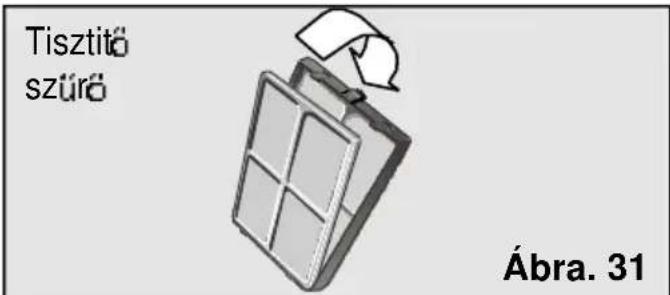

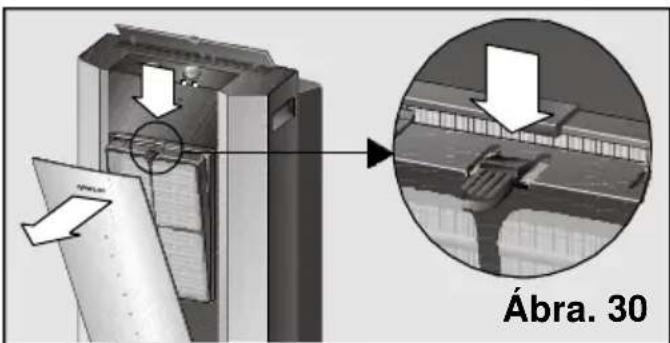

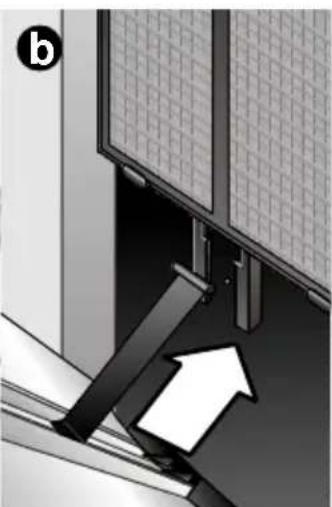

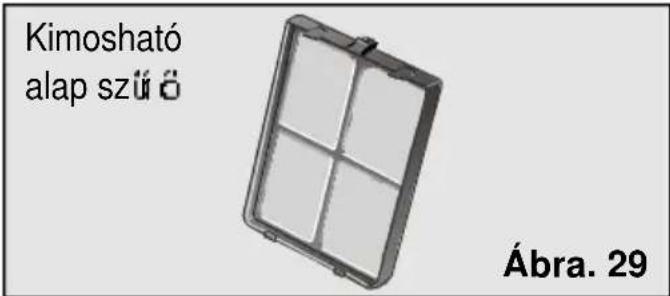

Távolítsa el az alap sz r t a helyér l. (Ábra 30) . ❏ Helyezze el a tisztító sz r t az alap sz r b e , mint azt az ábra is mutatja (Ábra 31) . ❏ Helyezze el ezek után az egymásba illesztett s z r ket, úgy, hogy megfelel en összeilleszti az alsó kapcsot a helyes furattal, majd benyomván a készülék ajtának a tetejét egy “k l i k k e t” fog hallani amikor abban az esetben, amikor megfelel en illeszkednek a tartozékok. ❏ Zárja be a készülék elüls ajtaját. ❏ Két sz r nél többet ne rakjon egyszerre fel a légkondícionáló készülékben, hogy megmaradjon a készülék h tési teljesítménye. Mindegyik légkondícionáló modell renelkezik egy alap tisztító sz r vel, amelyet egy bizonyos id elteltével mindig tisztítanunk kell. (Ábra 29.) Amikor megakarjuk tisztítani a sz r ket a tisztítás érdekében nyomjuk meg a készülék tetején található gombot, majd ezek után vegyük ki a sz r t. (Ábra 30). A sz r tisztításakor elég, hogy b séges víz alá tartsuk a sz r t, majd megszárítjuk ezek után újra vissza helyezhetjük a már tiszta sz r t. Tisztit sz r Ábra. 28 Ábra. 30 Ábra. 31 A készülék tisztítása ❏ Saját biztonsága érdekében, miel tt elkezdené készüléke tisztítását, távolítsa el a légkondícionáló készülék villásdugóját a hálózati csatlakozóból. ❏ Tisztítsa mindig légkondícionáló készülékét ruhával vagy szivaccsal és langyos vízzel vagy gyenge tisztítószer segítségével. ❏ Sose használjon meleg vizet a tisztításhoz (40 ºC foknál melegebb vizet), fehérít t, benzint, savakat, dörzs ruhát, kefét vagy er sebb savakat és ügyeljen arra, hogy nehogy víz érje készülékét. ❏ Ne tisztítsa készülékét csapi gumival. A tisztító sz r k cserélye és tisztítása A légkondícionáló készülék tisztító sz r jének a kicserélése érdekében nyissa ki a készülék elüls ajtaját (nem kell teljesen kivennie azt), elég, ha kissé maga felé húzza a készülék ajtaját. Az ajtót csak egy meghatározott pontig tudjuk kinyitni így az nem esik le. Az ajtót nem tudjuk egészen kinyitni, csak egy meghatározott pontig. Így nem esik le az ajtó. Ábra 28. Kimosható alap sz r Ábra. 29153 A légkondícionáló készülék tisztítása és karbantartása Megjegyzés: Annak elkerülése érdekében, hogy nehogy leessen a készülék ajtaja és személyi vagy tárgyi sérülés keletkezzen ezeknek a készülékeknek az ajtaja csak egy meghatározott pontig nyitható ki. Az Ön nagyobb kényelme érdekében miközben tisztítja- vagy éppen kicseréli a tisztító s z r ket le is veheti a készülék ajtaját (húzza er teljesen maga fele a készülék ajtaját). Ebben az esetben vagy ha bármilyen okból kifolyólag a készülék ajtaja leesne az eredeti helyér l kövesse ezeket a lépéseket az ajtó helyes visszaillesztése érdekében: 1° Emelje meg a készülék ajtaját egészen addig amíg ki nem jön az alsó kapocsból. (Ábra 32: a). 2° Illessze a m anyag kapcsot a készülék elüls vájatába (T alakban ) és csúsztassa lefele egészen a biztonsági ütköz pontig. (Ábra 32: b). 3° Helyezze a készülék ajtajának alsó kapcsait a megfelel en az elüls ütközési pontig. Legyen óvatos annak érdekében, hogy az el z lépésben elhelyezett m anyag kapocs el ne mozduljon a helyér l. (Ábra 32: c). Amint végzett ezzel a m velettel ellen rizze, hogy a készülék ajtaja megfelel en a helyén található és nem esik le az amikor újra kinyitja. (A készülék ajtaja csak a biztonsági kapocsig kell, hogy kinyiljon.) Ellenkez esetben ismételje meg az 1° és 2° pontban leírt m veletet. Tárolási feltételek Minden évben, az idény befejeztével, amikor nem használja készülékét annak érdekében, hogy a készülék a lehet legkissebb helyet foglalja el, helyezze a pára elvezet csövet nyugalmi állapotba. ❏ Fordítsa a csövet a készülék háta mögé, majd fogassa le a pára elvezet csövének kivezet nyílás kapcsával (Ábra 33. 34.). Miel tt újra bekapcsolná légkondícionáló készülékét az évad elején ❏ Tisztítsa meg a készülék leveg sz r jét. ❏ Ezek után tisztítsa meg a készülék tetejét és a a légkondícionáló készülék bemeneti és kimeneti szell z rácsait amennyiben szükség lenne rá. Ábra. 32

b154 Miel tt kihívná a szervíz szolgálatot ellen rizze a következ ket Zörejjel kapcsolatos tanácsok ... A légkondícionáló készülék m ködése közben túl zajos ... Két féle zörejt különböztetünk meg: Egyrészt azt a zörejt, amely természetes velejárója a készülék m ködésének másrészt a könnynen kijavítható zörejeket. A következ kben segítséget kívánunk adni a zörej típus helyes kiválasztásához. Teljesen normális zörej típusok ❏ Amennyiben olyan zörejt hall, mintha a víz folyton bugyborékolna ez a pumpa m ködésének köszönhet , amely visszajuttatja a vizet a készülékbe a készülék teljesítményének a javítása érdekében. ❏ Amennyiben olyan zörejt hall, mintha a víz folytonosan mormogna ez teljesen normális, a készülék m ködésével jár.

Amennyiben, mintha egy halk fütyülést hallana ebben az esetben a készülék h t folyadéka a légkondícionáló készülék vékonyabb átmér j csövein keresztül áramlik amikor a készülék kompresszora m ködésbe lép. ❏ Amennyiben egy rövid halk “klikket” hallana ez a készülék bekapcsolása során hallható vagy akkor amikor kikapcsoljuk a készülék pumpáját vagy akkor amikor a szabályzó gombot be- vagy kikapcsoljuk. Azon zörejek amelyeket könnyen rendbe hozhatjuk ❏ Gy z djön meg róla, hogy a készülék pára elvezet csövének alsó- és fels érintkezési pontjai megfelel en oda vannak illesztve a légkondícionáló készülékhez. ❏ Ellen rizze, hogy a légkondícionáló készülék leveg be- és kimenetele ne legyen eltöm dve. ❏ Ellen rizze, hogy a légkondícionáló készülék ne érintkezzen közvetlenül bútorral vagy más elektromos készülékkel, hogy elkerülje, hogy a kiáramló leveg valamilyen módon is érintkezésbe lépjen azokkal, növelvén a zaj szintet. Minden másfajta hiba vagy javítás esetén hívjon ki szakembert! Ebben az esetben keresse fel az Önhöz legközelebbi márkakeresked t vagy hívja fel a szervíz szolgálatot vagy közvetlenül a gyártót. Általános m ködtetési feltételek Mit tegyünk abban az esetben, ha ? ... ... a légkondícionáló készülék nem m ködik ... ❏ Ellen rizze, hogy a készülék villásdugója megfelel en illeszkedik-e a hálózati csatlakozóba. ❏ Ellen rizze, hogy a készülék szabályzó gombja nem -e kikapcsolt állapoban található. ❏ Ellen rizze, hogy van -e áram a hálózati csatalakozóban illetve a nem -e kikapcsolt a biztosíték. ❏ Állítsuk be a készüléket alacsonyabb h mérsékletre. ... A készülék nem m ködik és a készülék k i j e l z gombja felkapcsol, mert a készülék víz tartálya tele van ... ❏ Helyezze a készüléket egyenletes talajra. Amennyiben még most sem aludt ki a készülék kijelz gombja, ürítsük ki a víz elvezet tartályt. ( Nézze meg a “a légkondícionálás” cím fejezetet ). ... a készülék nem h t kell képpen ... ❏ Ellen rizze, hogy a készülék pára elvezet csövének az érintkezési pontjai megfelel en össze vannak illesztve. ❏ Ellen rizze, hogy a pára elvezet cs hosszán ne legyen túl sok kanyarulat és a cs hossza ne legyen több 140 cm-nél. ❏ Ellen rizze, hogy a készülék víz leereszt csövének a kimenetele el legyen tömítve a dugóval. ❏ Helyezzen szorító pántokat az ablakra, hogy az minél kevésbé legyen nyitva. ❏ Eressze le a red nyöket, hogy minél kevésbé érje a napfény a helyiséget. ... Vizet észlel a szabályzó gomb vagy a készülék sz r i környékén ... ❏ Ne aggódjon mert ez normális a készülék m ködése esetén.155 Szervíz szolgálat / Garancia / M szaki adatok Szervíz szolgálat Amennyiben átnézte a füzet megfelel részeit az összeszerelési útmutatóra vonatkozólag különösen az “általános m ködtetési feltételek” cím fejezetet és ez nem segített, szervíz szolgálatunk mindig az Ön rendelkezésére áll. Amikor a szervíz szolgálatunkhoz fordul jelezze készülékének a modelljét (E-NR) és a gyártási számát (FD) mindezen információt a légkondícionáló készülékének azonosító plakettján találja. (Ábra 2) Garancia A garancia országonként, a készüléket forgalmazó társaság által megadott garancia feltételek mellett érvényes. További információért forduljon azon ország forgalmazó társaságához, ahol készülékét vásárolta. Jelezze készüléke modelljét és gyártási számát. Reklamáció esetén mutassa a számlát, amelyet a légkondícionáló készülék vásárlásakor kapott. M szaki adatok Modell PA19000M PA18100M Fogyasztás maximális teljesítményen (W)* 975 975 H t teljesítmény (W)* 1900 1800 Páramentesítési kapacitás (l./día) 36 36 F t kapacitás (W) – 1800 Biztosíték (A) 10 10 Energia hatékonyság (bet ) D D M ködési határértékek - H tés ( min / max °C ) 20 – 35 20 – 35 - Páramentesítés ( min / max °C ) 18 – 35 18 – 35 (*) Az EN alapján EN 14511Family Line 01805-2223 Siemens- Hausgeräte Besuchen Sie uns im Internet: http://www.siemens.de/hausgeraete 9000045878 rev: a
