Produkttyp	Monoblock mobil luftkonditionering
Märke	Siemens
Modell	PA0630M
Strömförsörjning	220-240 V ~ 50 Hz, 10 A (trög säkring)
Jordad kontakt	Obligatorisk
Huvudfunktioner	Kyla, avfuktning, luftrening, värme
Kylkapacitet	Anges inte i bruksanvisningen
Avfuktningskapacitet	Varierar beroende på omgivningsförhållanden
Minsta drifttemperatur	≥ 18 °C (avfuktningsläge)
Filtertyp	Grundfilter (tvättbart) + aktivt reningsfilter (utbytbart)
Ingående tillbehör	Avluftningsslang, diffusor, sugkopp, grundfilter
Valfria tillbehör	Vägggenomföring (ø 14 cm), fönster-/balkongglidare
Maximal slanglängd	140 cm
Minsta avstånd till ytor	20 cm
Ljudnivå	Anges inte i bruksanvisningen
Kondensvattentank	Med nivåindikator, manuell tömning
Underhåll och rengöring	Rengör grundfiltret med ljummet vatten; byt ut reningsfiltret minst en gång om året
Säkerhet	Automatisk avstängning vid full tank; barnskydd; 10 A säkring
Garanti	Enligt återförsäljarens villkor
Reparerbarhet	Ingrepp endast av auktoriserad tekniker

Vanliga frågor - PA0630M SIEMENS

Varför fungerar inte apparaten?

Kontrollera att stickkontakten är i, att funktionsväljaren inte står på avstängd, att det finns ström och att säkringen inte har gått. Ställ termostaten på lägsta temperatur.

Vad gör jag om indikatorn för kondensvattentanken lyser?

Ställ apparaten på en plan yta. Om indikatorn fortfarande lyser, töm den interna vattentanken genom att ta bort avtappningsproppen (se fig. 7).

Hur rengör jag grundfiltret?

Öppna frontluckan, ta bort grundfiltret genom att trycka på den övre klämman, tvätta det i rinnande vatten, torka det och sätt tillbaka det. Använd inte diskmaskin.

Hur installerar jag reningsfiltret?

Ta bort grundfiltret, sätt in reningsfiltret + positioneringsenheten i grundfiltret genom att först klicka fast det i de nedre hakarna, sätt sedan tillbaka enheten i apparaten tills du hör ett 'klick'.

Apparaten kyler inte tillräckligt, vad gör jag?

Kontrollera avluftningsslangens anslutningar, att den inte är för böjd och inte överstiger 140 cm. Se till att avtappningsproppen sitter på plats och att fönstret är ordentligt stängt med sugkoppen.

Kan man använda en förlängningssladd?

Ja, förutsatt att den har jordad kontakt, en ledararea på minst 1,5 mm² per ledare och är kortare än 25 meter.

Hur använder jag värmefunktionen?

Anslut apparaten, placera avluftningsslangen som för avfuktning, installera luftriktaren (medföljer), välj värmefunktion och ställ in termostaten.

Varför finns det vatten i kontrollpanelens galler?

Oroa dig inte, det beror på normal drift av apparaten.

Hur förvarar jag apparaten efter säsongen?

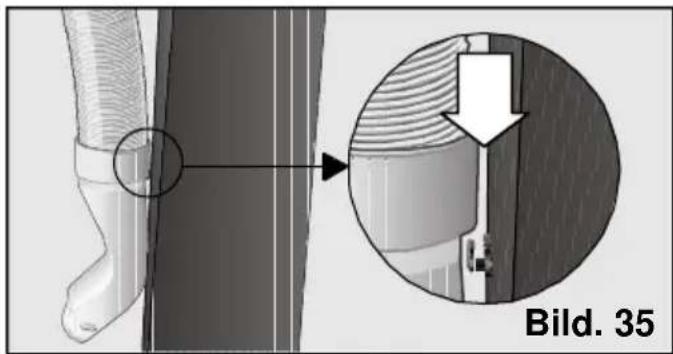

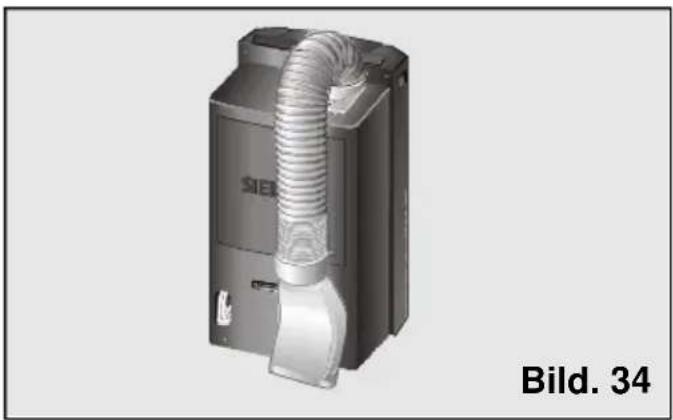

Vik avluftningsslangen bakåt och fäst den med diffusorns krok för att minska utrymmesbehovet.

Vad gör man vid ett elektroniskt fel med symbolen för full tank på displayen?

Det rör sig om ett fel på temperatursensorerna. Kontakta märkets officiella tekniska service.

BRUKSANVISNING PA0630M SIEMENS

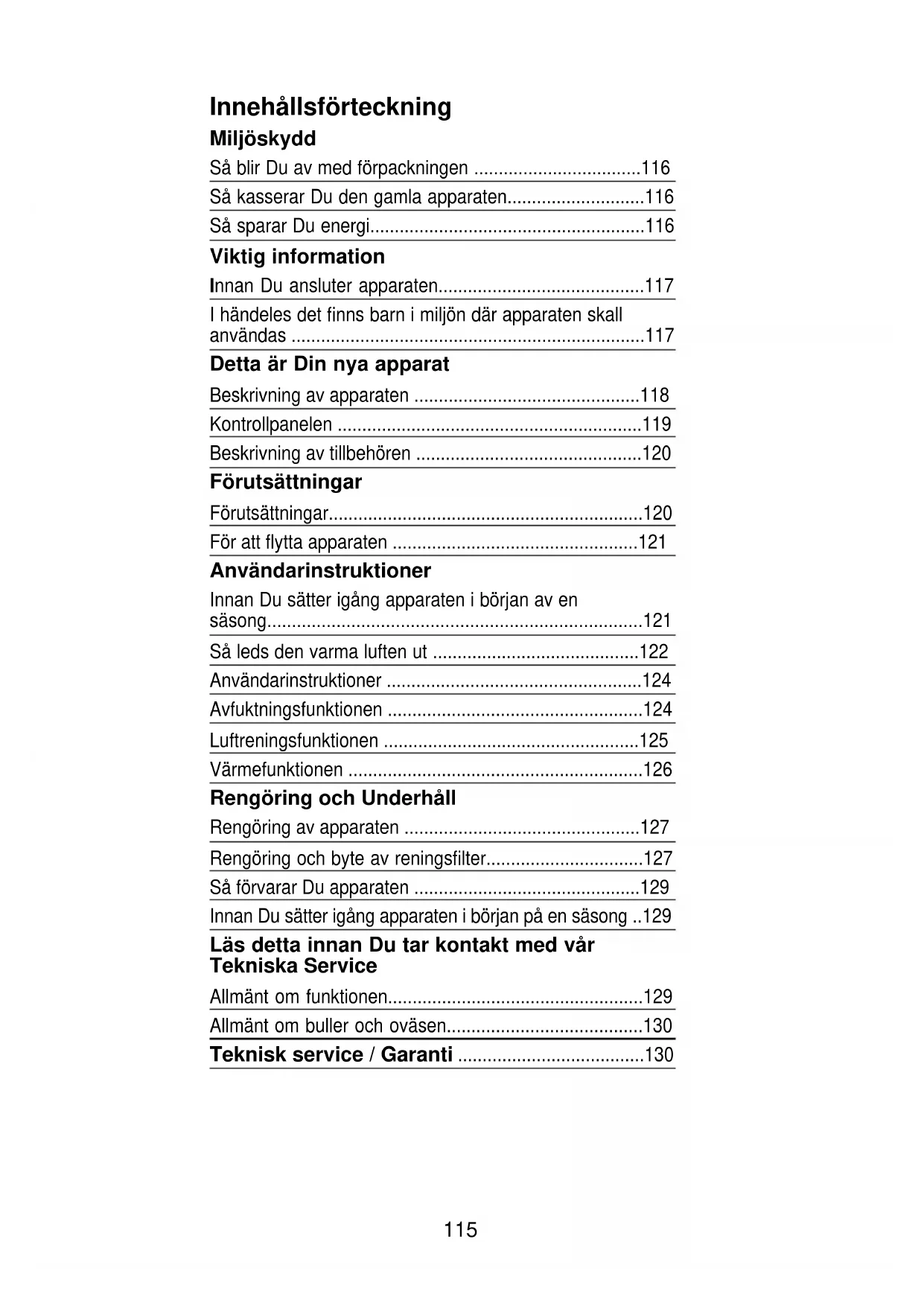

Innehållsförteckning

Miljöskydd

Sä blir Du av med Förpackningen 116

Så kasserar Du den gamla apparaten. 116

Sà sparing Du energia. 116

Viktig information

Innan Du ansluter apparaten. 117

I handeles det finns barn i miljon dar apparaten skull.
anvandas 117

Beskrivning av apparaten 118

Kontrollpanelen 119

Beskrivning av tillbehoren 120

Förutsattninger

Forutsattningar. 120

Foratt flytta apparaten 121

Användarinstruktioner

Innan Du satter igang apparaten i borjan av en sasong. 121

Så leds den varma luften ut 122

Anvandarinstruktioner 124

Rengöring och Underhäll

Rengoring och byte av reningsfilter. 127

Saforvaradu apparaten 129

Innan Du satter igang apparaten i borjan pa en sasong ..129

Läs detta innan Du tar kontakt med.Var Tekniska Service

Allmant om buller och oviesen 130

Teknisk service / Garanti 130

Så blir Du av med Förpackningen

Visa respekt for miljon nar Du kastar apparatusens forpackning
Våraprodukter ar speziellt forpackade for att tala transport. Allt material i forpackningarna ar miljovänligt (kartongerna framstalls av atervunnet papper) och kan Återanvändas.
Genom att ateranvanda forpackningen hjalper vi, a ena sidan, till med att halla nere forbrukningen av ramaterial och, a andra, sidan forhindrar vi att soptipparna vaxer.
Du kan effektiv medverka till att skyddamiljön genom att behandla forpackningenpå ratt satt; lamna den till narmasteopstation aller uppsamlingsplats aller, omdet ar mojligt, lamna tillbaka den till denÅterforsäljare Du kopt apparaten av.

Så kasserar Du den gamla apparaten

Dra sladden ur vagguttaget och klipp sedan av den.
Den gamla apparaten innehaller bade material som kan atervinnas och ma-terial som ar skadligt (t.ex. tungmetaller erler frysmedel) och som kan fororena bade marken och atmossfaren. Du kan, aktivt, medverka till att miljon skyddas ge-nom att se till att Din gamla apparat skrotas pa ett satt som respekterar miljon. Lämna Din gamla apparat pa narmaste atervinningsstation (kommunen kan ge Dig uppliesninger om var en sa-dan finns). Gamla apparater innehaller frysmedel som maste tas om hand pa ratt satt och i enlighet med gallande normer.
Denna enchet ar märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av ellr innehaller elektroniskaprodukter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna for inom EU giltigt Återtagande och korrekt Återvinning av uttjänta encheter.

Sà dispar Du energia

När Du anvander apparaten forbrukar den energi vilket i sin tur paverkar var miljo. Forsok att forbättra apparatens effektivitet for att genom detta minska energiförbrukningen.
Stäng av luftkonditioneringen Near Du inte behöver den.
Välj lagom temperatur, alltfor laga temperaturer medfor en hog energiforbrukning.
Ställ apparaten sä langt som möjigt fran värmekällor (direkt solsken, etc.) och dar luftcirkulationen ar god.
Försakra Dig om att installationen av apparaten ar riktigt utförd. När det gäller en luftkonditioneringsapparat kan energiförbrukningen sankas med upp till 30% genom att tillförseln av värme till lokalen minskas genom att lata markiser, persiennes gar-diner skydda de glasytor som släpper in värme.
Använd apparatens tillbehör och folj anvisningarna som finns upptagna i det kapitel som beskriver tillbehören for att i mesta möjiga man Förhindra att varm luft,tränger in i lokalen.
I de fall där användandet av ett tillbehör kraver att Du maste borra hal i vaggar eller fönster sa bör dessa hal inte goras större an absolut nödvändigt och alla eventuella springor mellan tillbehoret och väggen/fönstret tappas till med gips, silikon, aller liknande, for att undvika att luft strömmar ut/in genom dessa springor.
For att undvika att apparatens effektivitet minskas - vilket innebär att energiförbrukningen ökar - bör Du följa tillverkarens rekommendationer angäende

installationen av det rör som För ut den varma luften.

□ Undvik att böja roret alltfor kraftigt och/eller att anvanda ett alltfor langt ror.
□ Om Du installerar roret for avluftning i ettskjutfonster, ell er i en skjutdorr, bor Du anvanda det specialtillbehor som forhindrar att varm luft utifrnan trangler in i lokalen; om Du g Dor det fungerar apparaten mer effektiv.
Kontrollera att kopplingshylsorna mellan roret som leder ut varmluften och apparaten och/eller roret och luftspridaren sitter ratt. (se kapitlet som behandlar rengöring och underhall).

Kontrollera att luftspridaren har installerats pa sa satt att fönstret kan stängas sa mycket som möjigt for att pa sa vis undvika att varm luft utifrän tränger in i lokalen.
Forsakra Dig om att luftintag och luftutgangar inte ar tillappta. Hall dem alltid rena fran smuts, damm och frammande foremal.
Forsakra Dig om att apparatens alla filter ar rena och korrekt installerade (se kapitlet som behandlar rengöring och underhall).
Under sommaren bör Du vädra lokalerna under den tid på dygnet dà luften utomhus ar svalast (tidigt på morgenen och under natten).

Viktig information

Innan Du ansluter apparaten

Läs instruktionshandboken innan Du använder apparaten for Första gängen. I den hittar Du viktig information angäende Dinnya luftkonditioneringsapparat, inte bara när det gäller hur den skall användas utan ochså när det gäller sakerhet och underhäll.
Spara denna instruktionshandbok. Det kan hända att nàgon annan behöver den vid ett senare tillfällé.
Satt aldrig på en apparat som på nagot satt har blivit skadad.
Monteringen och installationen av Din apparat bör goras bade i enlighet med monteringsanvisningarna och med gällande normer. Om dessa instruktioner inte följs kan det hända att apparatens garanti blir ogiltig.
Våra apparater ar tillverkade i enlighet med gällande sakerhetsnormer. De fär bara repareras av teknik personal som ar specialutbildad. Tänk på att Din egen sakerhet beror på hur apparaten lagas.
Försakra Dig om att proppen für pa dräneringsröret sitter ordentlich fast - den kan ha lossnat under transporten, Bild 1.

• Observera att dessa apparater enbart ar Ågnade att anvandas i hemmiljöer uller affarslokaler av mindre storlek.
• Om apparaten används i industristimiljöer, dvs. i stora lokaler eller i narheten av industriella värmekällor (motständ, värmeugnar, etc.), gäller inte tillverkarens garanti.

I handeles det finns barn i miljon dar apparaten skull anvandas

Låt inte barnet satta sig, eller klättra upp, på luftkonditioneringsapparaten och inte heller klänga på den främre dörren. Apparaten kan välta och skada personer och/eller foremål.
Låt inte barnen leka med luftkonditioneringsapparaten aller handskas med den utan en vuxen persons overinseende.
Håll minde barn på betryggande avständ frän luftkonditioneringsapparaten, särskilt vid de tillfällen daß den främre dörren ar öppen; se till att de inte klänger påenna dorr eftersom detta kan medfora att apparaten välter.
Låt inte barn leka med apparatens luftutsläpp aller stoppa främande foremål dessa. Låt dem inte heller leka med de galler aller halrum som finns på apparaten.

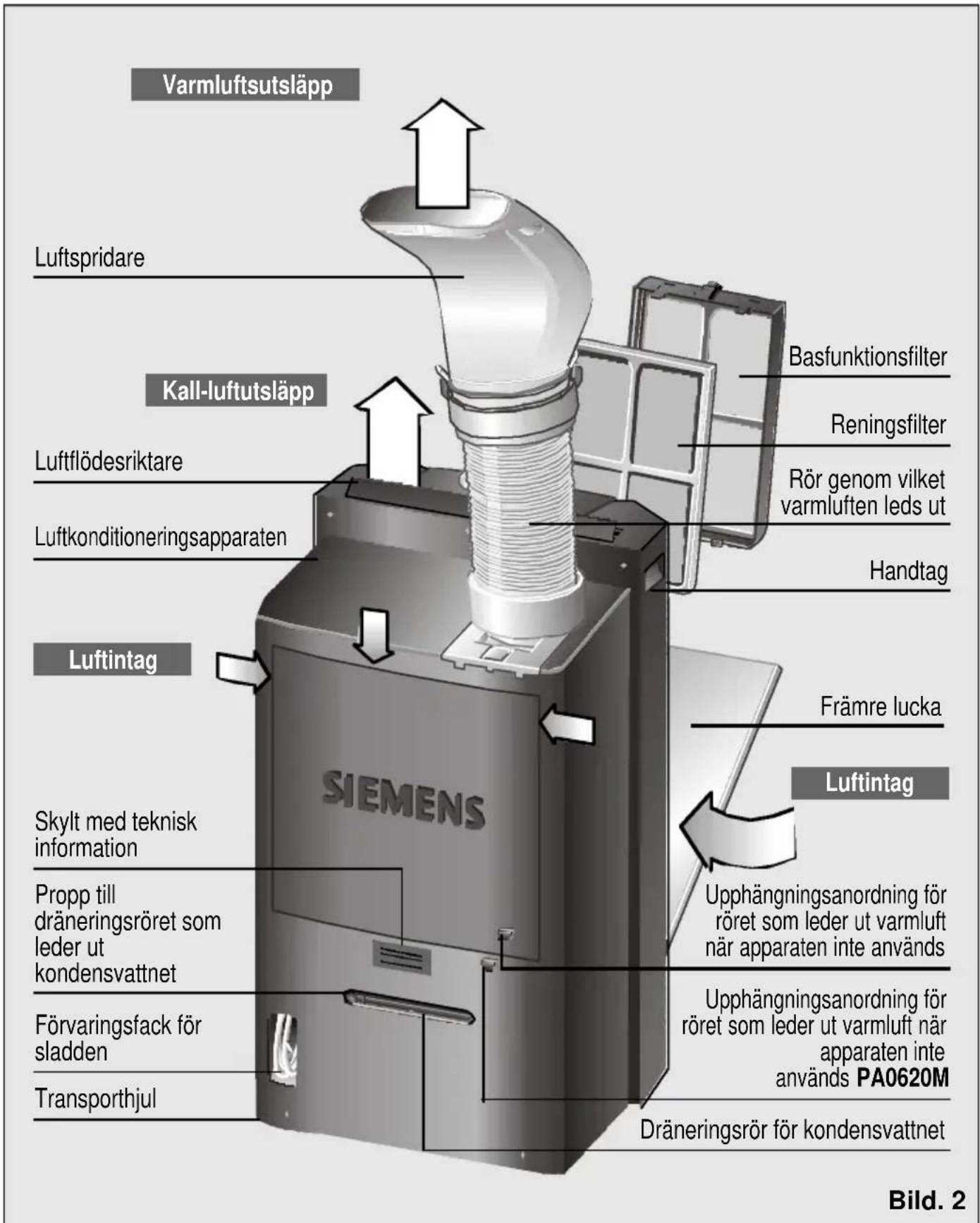

Beskrivning av apparaten

Beskrivning av tillbehören

	Fasthällar- anordning funktions filter dubbel (Sugkopp) filter filter skjutdörr			Art. No: PA10000Z	Art. No: Art. PA11001Z	NO: 448069
PA0620M	✓	✓		●	●	★
PA0640M	✓	✓	✓	●	●	★
PA0630M	✓	✓	✓	●	●	★
Mättung min / max (längd x bredd) cm.					Ø warmer 14 cm	70x10/ 205x10

Tillbehör som ingår: Dessa tillbehör levereras tillsammans med apparaten.
- Extra tillbehör: Dessa tillbehör kan anskaffas från auktoriserade markesverkstädter erler från auktoriserade äterförsäljare.
^ Extra tillbehör: Dessa tillbehör kan endast anskaffas fran auktoriserade markesverkstäder.

Förutsattninger

Forattanvandaapparaten

Apparaten maste koplas till ett nat med spanningen 220/240 V och 50 Hz, och till ett jordat uttag.
Apparaten skull skyddas med en 10 A trogsakring.
I handelse en frolängningsladd behover anvandas skallenna vara jordad, tvarsnittet per ledare skall vara minst 1,5 mm² och langden fär inte overstiga 25 m.
Forforvaring av sladden finns ett specielt forvaringsfack pa apparatens baksida. Se Bild 2.
Se till att vatten aldrig trangler in i apparaten. Hall alltid luftintag och luftutslapp fria -se till att de inte tapps till.

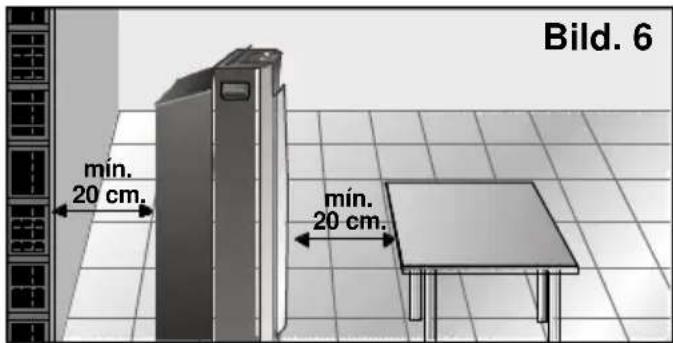

Av sakerhetsskal skull apparaten alltid stallas minst 20 cm fran narmaste yta innan den kopplas pa, Bild 6.

OBS!

Om det av nàgon anledning skulle visa sig vara nödvändigt att byta ut apparatens originalsladd, maste detta byte góras på en auktoriserad markesverkstad.

Förutsattninger

Kom ihåg attningar apparaten stängts av maste minst 3 minutes forflyta innan den startas ingen. Denna vänitet kravs for att apparaten skall kunna fungera på ett korrekt satt.

Undvik att komma i direkt kontakt med den luft som släpps ut genom luftutsläppsröret.

För att flytta apparaten

Apparaten ar forsedd med hjul for att underlatta dess forflyttning. For att ytterligare underlatta forflytningen kan apparaten tippas nagot. Efter en forflytting bor Du vanta minst en timme innan Du satter igang apparaten ingen.

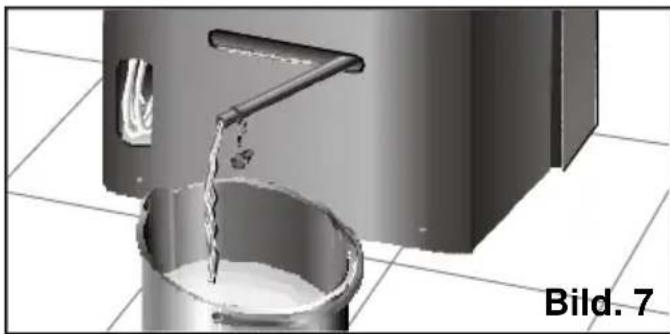

Innan forflyttning paborjas bör kondensvattnet i den interna vattenbehällaren tommas ut. För detta skall draineringsroret dras fram ur sitt forvaringsfack och proppen avlågsnas, Bild 7, sö att kondensvattnet kan rinna ut. Glöm inte att satta på proppen igen och lögga tillbaka roret i sitt forvaringsfack.

Användarinstruktioner

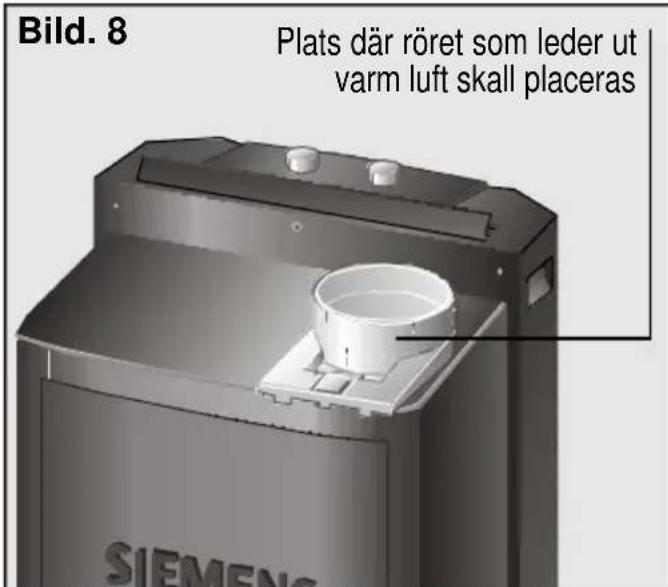

Placering av rör, somt tillbehör, som leder ut den varma luften.

Placera roret, genom vilket luften fors ut ur apparaten, i kopplingsanordning med den fjadrande fliken markt "Push" och skruva fast den at vänster. Bild 8.

Detta rör kan också monteras genom att själva kopplingsanordningen tas loss frän apparaten; tryck på den fjädrande fliken**) "Push" och lät kopplingen glida ut. Bild. 9.

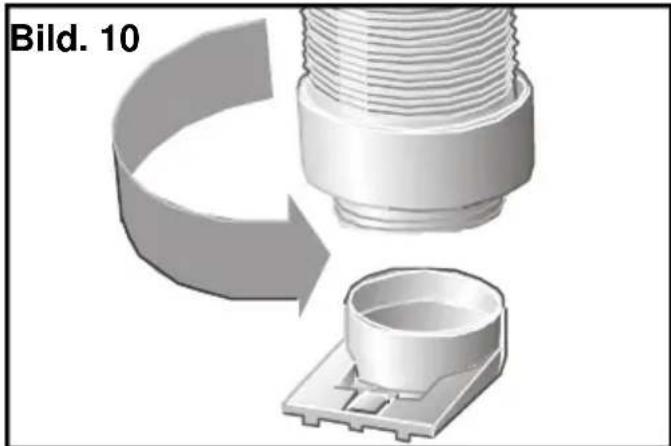

När detta gjorts skruvas roret som for ut luften ur apparaten pa i enlighet med det som visas pa Bild 10;kontrollera att roret sitter ordentligt fast.

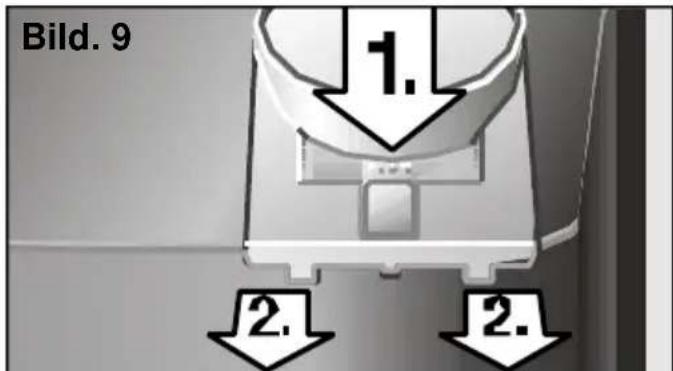

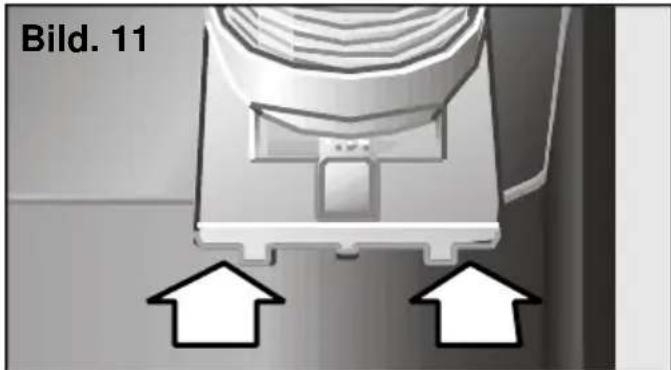

Låt sedan encheten glida ner på plats i apparaten; se Bild 11.

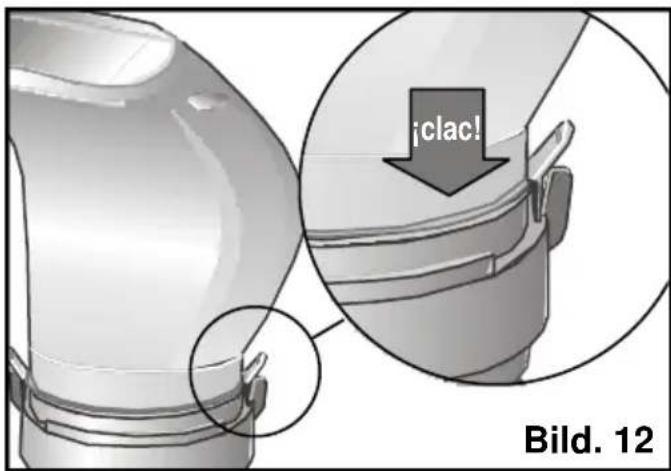

Förankring av luftspridaren/röret som für ut luften ur apparaten.

Placera luftspridaren i den yttre änden av roret och pressa ihop de bada delarna till dess att det hors ett knappande ljud ("klack"). Kontrollera att piggarna sitter pa plats for att undvika att luftspridaren ramlar av. Bild 12.

Så leds den varma luften ut Flyttbar installation

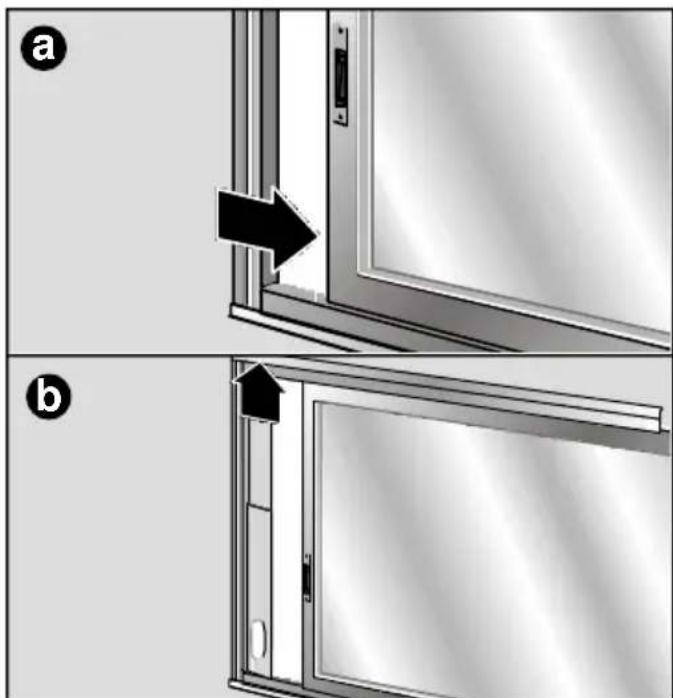

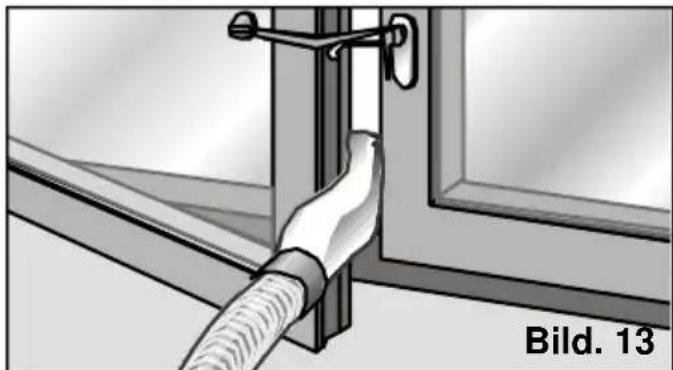

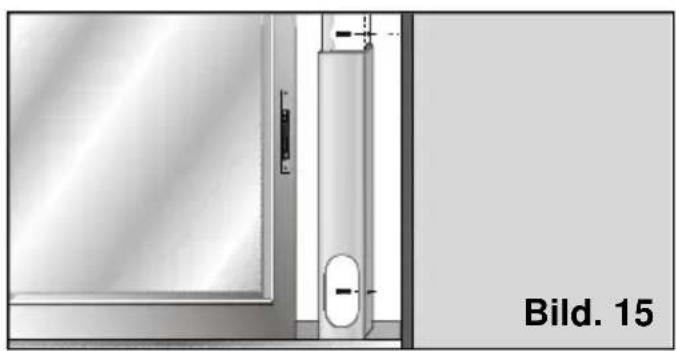

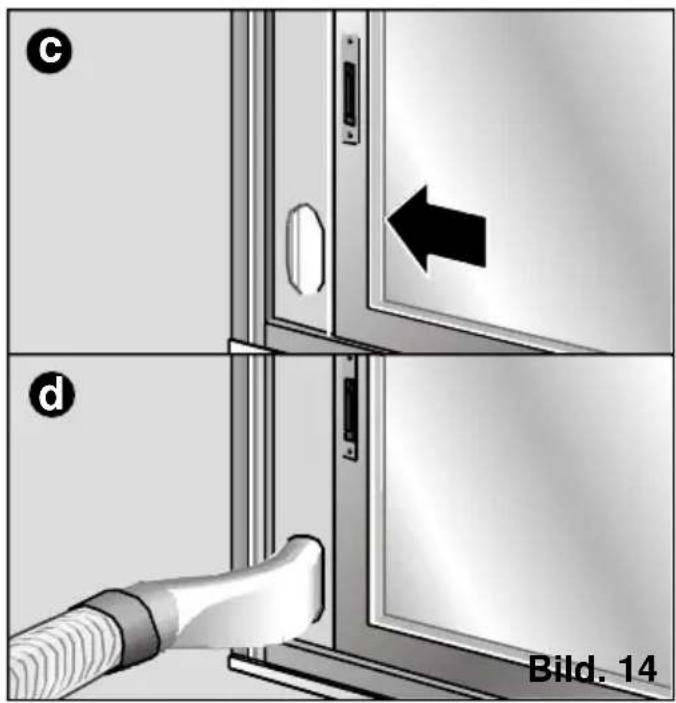

Öppna fönstret en aning och fäst luftspridaren mellan fönstret och karmen.
Stang fönstret sa mycket det gär och häll det på plats med hjälp av den fasthällaranordning (sugkopp) som, for dettaändamål, finns med som tillbehör, Bild 13.

• Du kan också använda specialtillbehöret für skjutfönster/dorr (läs mer om detta i det kapitel som behandelar tillbehören) Bild 14: a, b, c, d. Detta tillbehör fungerar böde für skjutfönster / och skjutdörrar.

• For att fasta detta tillbehör på fönstret/dörren har det forsetts med två hal. Med hjälp av två skruvar (foljer inte med) kan Du fasta tillbehöret på karmen eller vöggenutan risk for att tillbehöret rör sig eller faller ner, Bild 15.

Fast installation

Den fasta installationen for vagg-genomforing, se kapitlet "Beskrivning av tillbehoren".

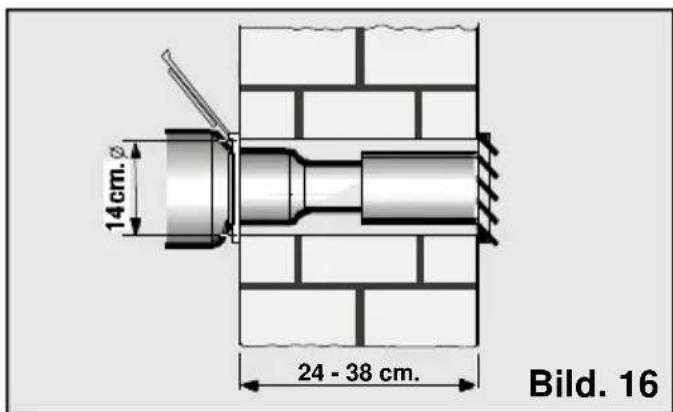

For att gora en fast installation dar den varma luften leds ut genom vagggen mas-te med en diameter av 14 cm Du forst ta upp ett hal i vagggen och sedan montera tillbehoret for vagggenomgang, Bild 16.

Avlagsna sedan luftspridarmunstycket och fasp roret som leder ut den varma luften till detta tillbehör.

Observationer:

Undvik att i onödan forlänga roret som leder ut den varma luften (max. langd 140 cm).

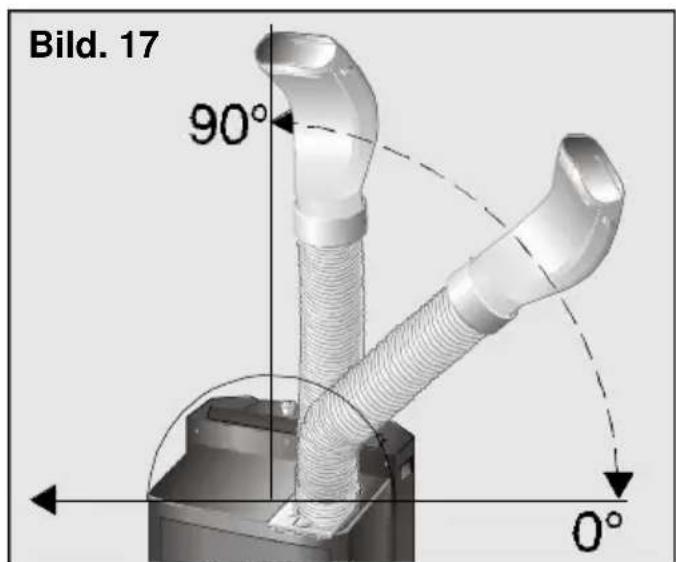

Se till att roret inte bojs i en alltfor snav vinkel nar Du satter det pa plats. Om det finns en skarp bj p a roret kommer detta att medfora att den varma luften inte leds ut pa ett effektiv satt och detta, i sin tur, medfor att apparaten forlorar mycket av sin avkyl-nings-formaga.

For att uppnå en maximal effektivitet när det gäller avkylning och samtidigt en minimal bullerniva bör roret placeras högre an själva apparaten, Bild 17.

Användarinstruktioner

Användarinstruktioner

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnås ett behagligt inomhusklimat.

Satt pa apparaten.
Placera mynningen på roret som leder ut den varma luften sa att varmluften hamnarutanfor lokalen. For att undvika onodigt buller och for att undvika att effektivitetensminskar maste roret placeras pa det satt som beskrivs pa Bild 13. Se ocksa kapitlet "Så leds den varma luften ut".

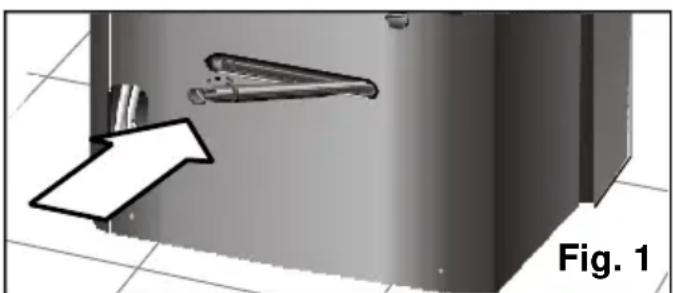

Kontrollera att proppen, Bild 1, ar ordentligt fstad pa draineringsroret for att undvika att vatten rinner ut och bloter ner underlaget som apparaten star pa.

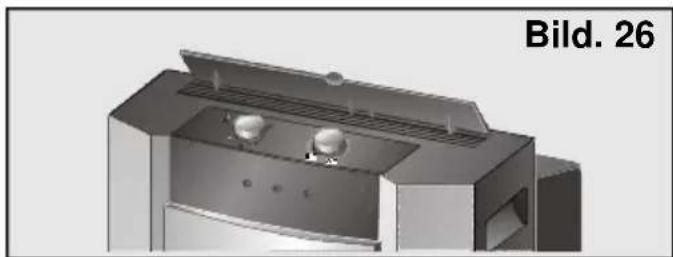

Lyft up luftflödesriktaren på apparatens ovensida. På modellen PA0630M Årenna luftflödesriktare inte forinstallerad. Se bild 25 i 26 kapitlet "Värme".

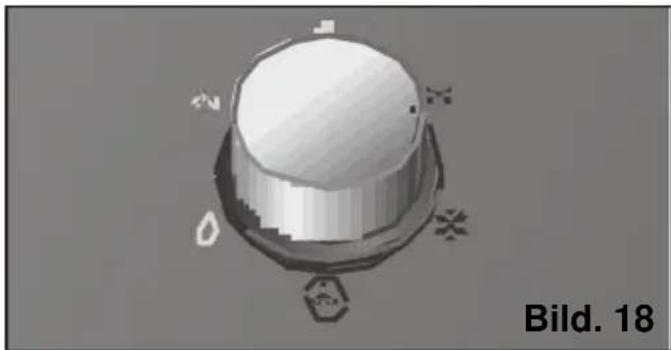

Välj Funktion: tyst *, kraftig * aller intensiv Bild 18.

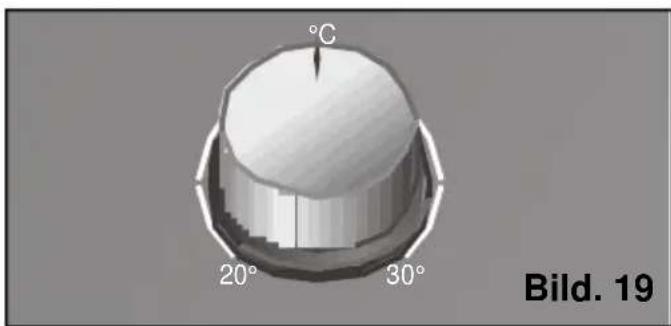

Ställ termostaten på önskad temperatur, Bild 19. Om apparaten stängs av automatiskt, tack vare att termostaten har reagerat på att vald temperatur har uppnàttis i rummet, lokalen stiga 2 - 3^ innan den, automatiskt, sätts igang iven.

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnas ett behagligt inomhusklimat.
När apparaten arbetar avdunstar en del av kondensvattnet och leds ut ur lokalen tillsammans med den varma luften genom det rör som apparaten utrustats med speciellt for detta ändamål.
När luftfuktigheten ar hög samlas kondensvattnet i den inbyggda behällaren. När detta vatten har nätt en viss niva tänds en indikationslampa, Bild 3, som visar att behällaren ar full och bör tommas. När detta sker slutar apparaten att kyla av luften och behällaren maste tommas i enliget med det som anges i kapitlet som behandelr forflytting av apparaten.
Du bor stanga av apparaten nar behallaren skall tommas.

OBS!

Kom ihag att nar apparaten stängts av maste minst 3 minutes forflyta innan den startas ingen. Denna vanttetid kravs for att apparaten skall kunna fungera på ett korrekt satt.

Avfuktningsfunktionen

Närenna Funktion valts reducerar apparaten rummets luftfuktigkeit samtidigt som den renarenna Luft.

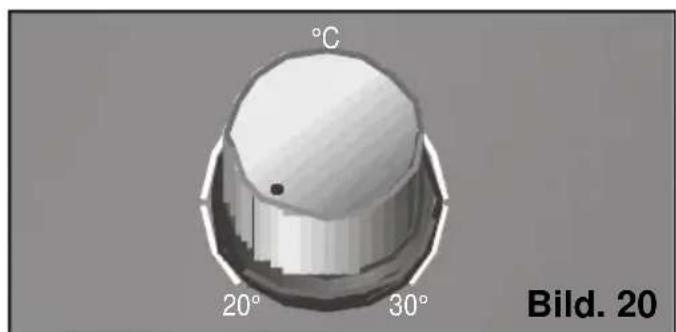

Stall in termostaten pa lage for lagsta temperatur, Bild 20.

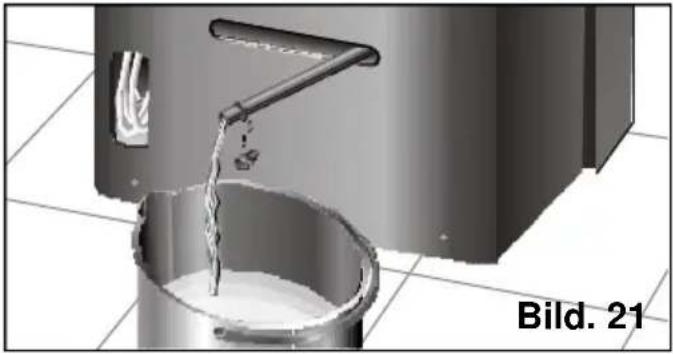

Ställ ett uppsamlingskärl vid rorets mynning och ta bort proppen sa att kondensvattnet kan samlas upp i karlet, Bild 21.

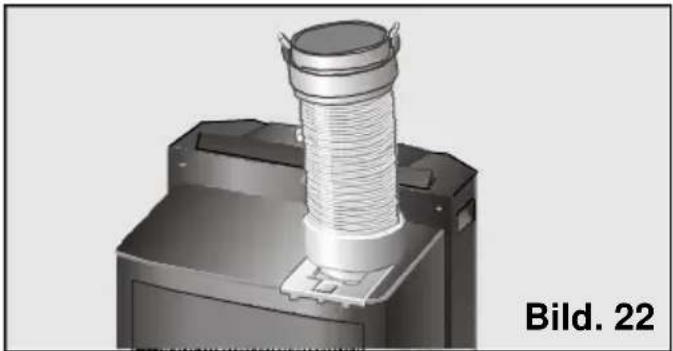

Avlagsna luftspridarmunstycket och placera roret for luftutslapp enligt det som framgår av Bild 22.
Du kan, om Du sā önskar, helt och hallet montera bort röret som leder ut den varma luften.

Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA0630M ar denna riktare inte Förinstallerad på apparaten. Se Bild 25 och 26 i kapitlet som behandelar apparatens värmefunktion.
Koppla apparaten till vagguttaget.
Välj, med hjälp av Funktionsväljaren, den luftavfuktningsfungtion som motsvarar apparatens modell.
For modeller med elektrisk uppvärnings-funktion och for resterande modeller

OBS!

Mängden vatten som samlats upp varierar beroende på luftfuktigheten i miljon darüber apparaten arbetar. (Se "Teknisk Information").

Glöm inte att satta tillbaka proppen på dräneringsröret;när Du byter Funktion ingen. Om Du glömmmer detkommen det att rinna vatten ur apparaten när den ar igäng.

Kom ihåg att omgivningens temperatur mæste uppgå till minst 18^ for att apparaten skall fungera som luftavuktare.

Denna Funktion medfor en lattare hojning av luftens temperatur.

Om Du valjer denna Funktion cirkulerar luften i lokalen genom apparaten (ventilation) och passerar dar ett filtersystem.

Apparaten har att basfunktionsfilter (som finns installerat i apparaten) och ett reningsfilter (forutom modellerna PA0620M) som Du sjalv maste installerera, se kapitlet "Installation av reningsfilter", for att rena luften fran:

• Pollen, bakterier och damm.

Placera roret som leder ut varmluft i somma position som for luftavuktning.

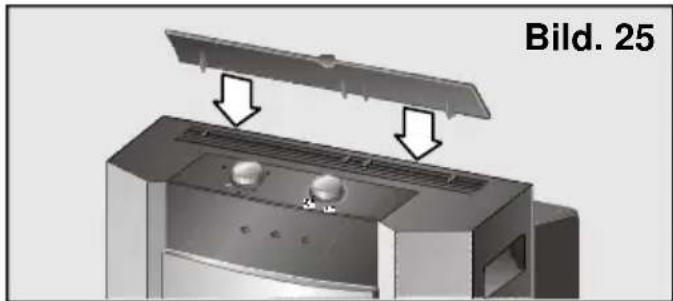

Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA0630M arenna riktare inte Förinstallerad på apparaten. Se bildern kapitlet som behandelar apparatens varmefunktion.
Koppla apparaten till vagguttaget.

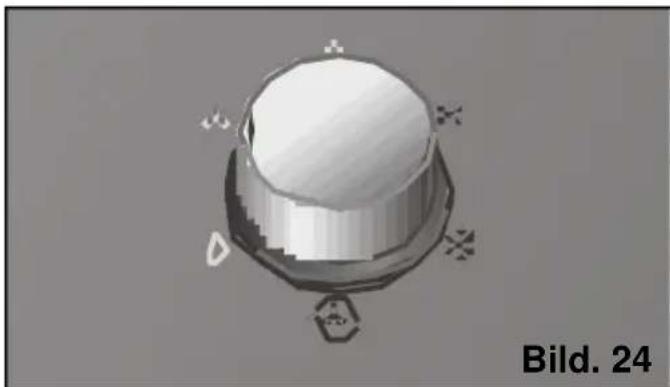

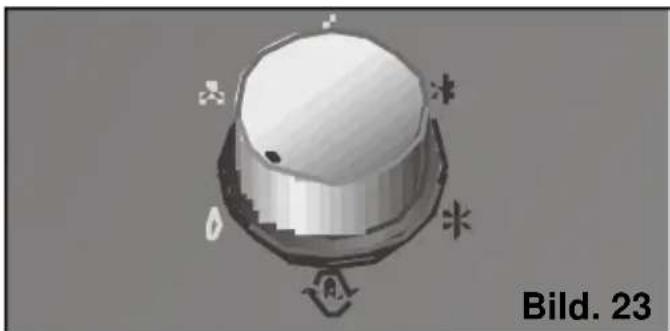

Välj luftreningssatt genom att anvanda Funktionsväljaren, Bild 24.

Användarinstruktioner

På de modeller)där det finns möjlighet att installera extra filter rekommenderar vi att ha dessa filter installerade oavsett vilken Funktion som valjs (kylning, avfuktning ell er rening av luften). Genom detta Åstadkoms en effektivare rening av luften.

Observation:

Modell PA0620M ar konstruerad sa att luft slapps ut fran apparaten även nar Funktionen luftrening har valts. For att i mesta möjiga man minska eventuellt buller bör roret som leder ut den varma luften avlågsnas.

När Du valjerenna Funktion varmer apparaten upp luften i lokalen till den temperatur som Du sjalv valt. Samtidigt renas luften i lokalen.

Koppla apparaten till elnätet.
Placera roret som leder ut den varma luften i samma position som for luftavuktning.
På modell PA0630M ar luftflödesriktaren inte forinstallerad på apparaten. För att förbätra fördelingen av luftflödet bör Du Först installerera detta tillbehör. Hur Du installerarenna del kan Du se på bilderna

Välj onskad temperatur med hjälp av termostaten. När den valda temperaturen har upp-nàts stängs apparaten automatiskt av. När temperaturen har sjunkit ungefär 2- 3^ startar apparaten, automatiskt, igen.

OBS!

Täpp aldrig till apparatens luftintag och/eller luftutsläpp.

Av sakerhetsskal bor elsladden alltid dras ur vaggkontakten innan apparaten rengors.
Apparaten rengörns med en trasa ella svamp, Ijummet vatten och mitt milt rengöringsmedel.
Använd aldrig hett vatten (varmare an 40^ ), fratande rengöringsmedel, bensin (varken kemiskt ren ell er aan som anvands till bransle), fratande amnen, HARDa borstar ell skurmedel och se till att vatten inte tränger in i apparaten.
Rengör inte apparaten med hjälp av vattenslang eller tryckluft.

Rengöring och byte av rentingsfilter

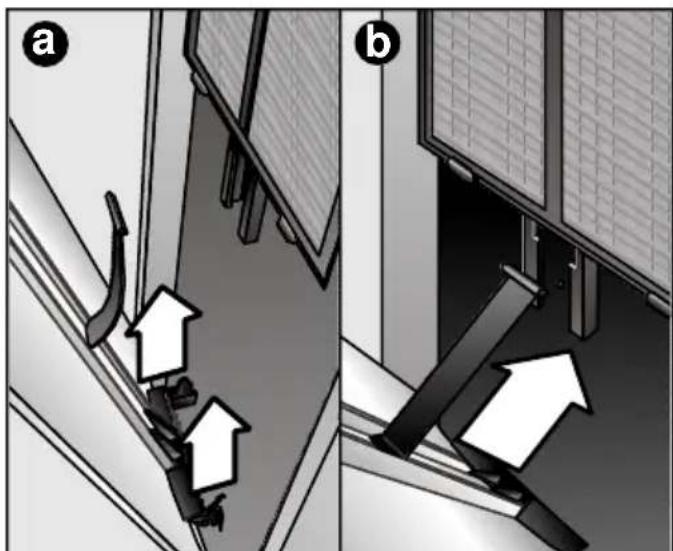

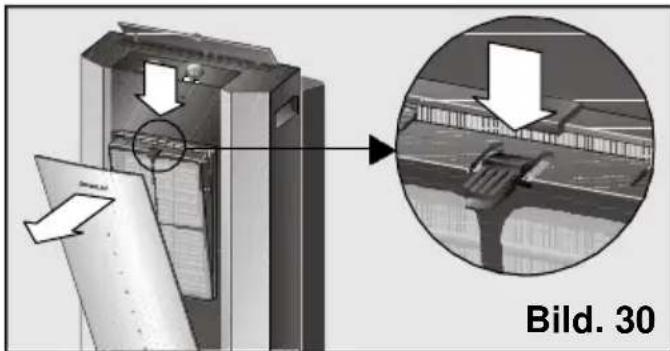

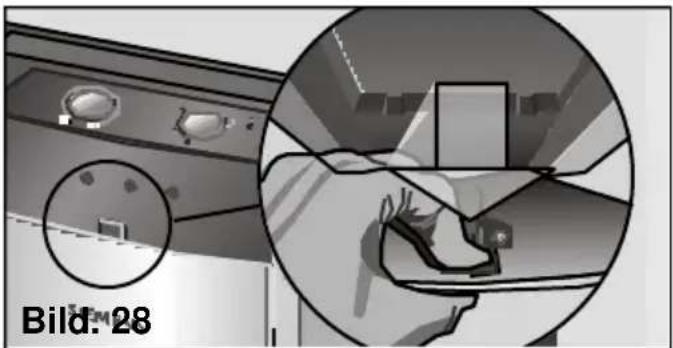

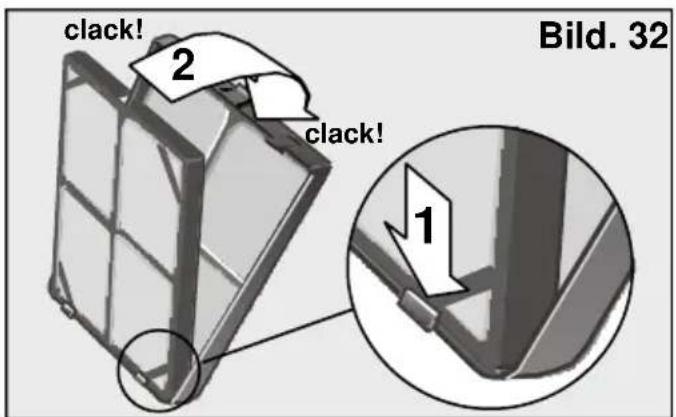

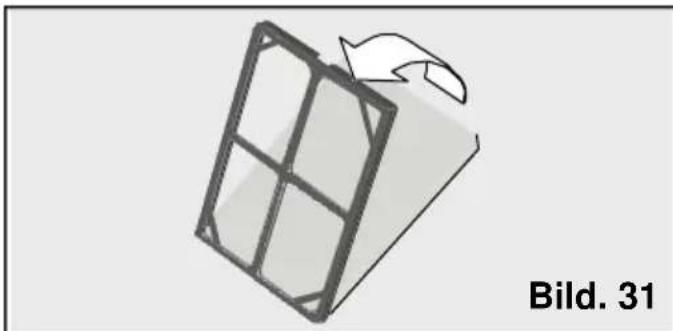

For att komma at reningsfiltret nar det skall bytas maste Du oppna luckan pa apparatens framsida (Du behover inte ta bort den) det racker med att trycka in clipset som sitter overst pa dörrens insida, se Bild 28 Du trycker pa dess övre del. Luckan oppnas fram till ett visst sakerhetslage utan att den faller av.

Alla modeller har att basfunktionsfilter for luftrening och detta filter maste rengoras med jämna mellanrum, Bild 29. Vid rengoring tar Du ut filtre tgenom att trycka pa det fjadrande clips som finns pa dess ovensida, Bild 30. For att gora rent filtre racker det med att Du haller det under rinnande vatten och sedan torkar det innan Du satter det tillbaka igen.

Tvättbart basfunktions filter
Bild. 29

OBS! Tvätta inte basfunktionsfiltret i diskmaskinen. Plastmaterialiet i filtret är inte lämpat for rengöring i maskin och tål inte de höga temperaturer som används av de olika programmen. Rengöring i diskmaskin kan innebärä att filtret deformheras eller, t.o.m., gär sönder.

Det rentingsfilter som medfoljer apparaten (beroende på modell) skall installeras av anecdaren (Se kapitel "Installation av rentingsfilter).

Reningsfiltret garantar en bättre filtrering av den recirkuläre luften i rummet.

När reningsfiltret ar installerat kan apparatens nedkylningskapacitet minska nagot, särskilt om filtret ar tilläppt aller på annat satt har mist sin Funktionsdugliget. Avenna anledning ar det tillrädligt att, minst en gang per ar, kontrollera filtret och byta ut det mot ett nytt.

(Tillbehör kan köpas hos en auktoriserad märkesverkstad eller hos Din Återförsäljare) Se kapitlet "Beskrivning av tillbehör".

• Kontrollera att reningsfiltret ar placer i sin installationsram - om sa inte ar fallet installer a det enligt det som visas pa Bild 31.

Rengöring och Underhäll

• Ta ut filtret. Bild 30.
• Placera reningsfiltret med installationsram i basfunktionsfiltret på det satt som visas på Bild 32; se till att de undre fästena hamnar på plats Först.

• Installera hela encheten i apparaten pa sa satt att de undre fatesta hamnar i de fordjupningar som finns pa apparatens framre del. Tryck pa det övre clipset till dess att det hors ett "klick"; detta visar att filterenheten ar korrekt installerad.
  Stang apparatusens främre dorr.

Observation

For att undvika att apparatens främre lucka ramlar av och östadkommer skador på personer och/eller foremål har dessa modeller en sakerhetssparr som begränsar möjligheten att öppna luckan. För att underlätta byte och/eller rengöring av apparatens filter kan Du avlågsna luckan helt genom att dra den kraftigt framål/utål narr den star i öppet lage, se Bild 29.. När detta ar gjort, eller om luckan av nagon annan anledning tagits bort, skall Du följa dessa instruktioner;när Du vill satta luckan på plats igen:

1^ Lyft luckan till dess att de undre faspener frn apparaten, (Bild. 33: a).

2° Placera plastclipset i den T-formade springan pa apparatens framsida och lát luckan glida ner till dess att sakerhetslaget uppnàts, (Bild. 33: b).

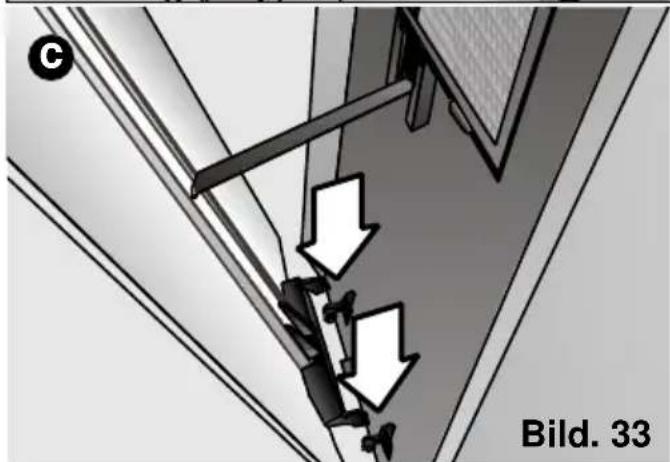

3° Placera luckans undre piggar pa avsedda plats pa apparatens framsida for att det plastclips som omnamns i punkt 2 inte skall kunna glida ur sin plats, (Bild. 33: c).

När detta ar gjort bór Du kontrollera att luckan sitter ordentligt på plats och interramlar av när den öppnas på nytt (den skall stanna i sakerhetslauge). Om detta inte ar fallet maste Du ta om punkterna 1^ och 2^ .

Sà Förvarar Du apparaten

Vid slutet av varje sasong bör Du placera roret som leder ut varmluften i Lage forforvaring. Om Du gör det tar apparaten upp mindre plats.

For att gora detta bojer Du roret mot apparatens baksida och fester det vid apparaten med den speciella hallare som finns pa luftspridaren, Bild 34 och 35.

Innan Du satter igang apparaten i början på en sasong

Rengor luftfiltret.
Rengör sedan apparaten holje och galler om det ser ut att behövas.

Läs detta innan Du tar kontakt med.Var Tekniska Service

Allmänt om Funktionen

Vad gör Du om ...

... apparaten inte fungerar ...

□ kontrollera att sladden sitter i vagguttaget.
kontrolera att funktionsvaljaren inte stared i lage "inaktiv"
kontrolera att det verkligen finns ström i lokalen och/eller att det inte gätt en sakring.
Stall termostaten på lage for lagsta temperatur.

... apparaten inte fungerar och indikationslampan - som visar att kondensvat-tenbehällaren ar full - lyser ...

placera apparaten på en plats)dar underlaget ar plant. Om indikationslampan fortssatter att lysa maste kondensvattenbehallaren tommas (se instruktioner i kapit-let som behandlar luftkonditionering).
... apparaten inte fungerar och varningslampan, som visar att kondensvattenbehällaren ar full, blinkar ...

Den termiska sonden har slut att fungera. Ta Kontakt med en auktoriserad markesverkstad.
... apparaten inte kyler luften tillräckligt ...
kontrollera att kopplingshylsorna mellan roret som leder ut varmluften och apparaten samt mellan roret och luftspridaren sitter ratt.
kontrolera att roret som leder ut den varma luften inte ar alltfor skarpt bojd och att dess langd inte overstiger 140 cm.
kontrollera att proppen på dräneringsröret sitter på.
placera fasthällaranordningen med sugkoppen på sändant satt att fönsterspringan blir sö liten som möjligt.
dra ner rullgardiner eller persienner for att undvika att solstrålarna nr likalen.

... Du upptäcker vatten på kontrollpanelens galler eller)där basfiltret ar installerat ...

□ detta har att gora med apparatens normala Funktion och ar inget att oroa sig for.

Läs detta innan Du tar kontakt med vår Tekniska Service

Allmant om buller och oväsen

... apparaten väsnas alltfor mycket ...

Det finns två sorters oväsen -ett normalt buller som uppSTAR när apparaten ar igang och den sortens buller som ar latt att avlagsna. Nedan beskriver vi nagra av dessa bullerfenomen sa att Du själv latt kan avgora vad som fororsakar dem.

Ett porlande ljud. Detta ljud uppstar genom att vatten pumpas runt i appa-raten for att pa sa vis oka dess effektivitet.
Ett viskande ljud. Detta ljudkommen fran kompressorn nar den arbetar.
Ett visslande ljud. Detta ljud uppstår dà det flytande frysmedlet passerar appara-tens tunna rör när kompressorn ar igång.

Ett elektroniskt klickande ljud. Detta ljud uppSTAR antingen da pumpen satter igang erler stangs av ellr narr apparatus stermostat gar pA ellr av.

Buller som latt kan avlagsnas

• kontrollera att röret som leder ut den varma luften ar ordentlich fästad vid apparaten. Kontrollera ocks àt eventuella tillbehör, t.ex. luftspridaren, sitter ordentlich på plats.
  kontrolera att luftintag och luftutgangar inte ar tillappta.
  kontrollera att apparaten inte stå sa att den kommer i kontakt med Möbler och/eller annan inredning. Kontrollera okså att den luft som apparaten skickar ut inte År riktad direkt mot dessa sa att bullerniv'an ökas.

Vid andra fel på apparaten måste eventuella reparationer alltid utföras av en specialiserad tekniker. Ta kontakt med Din äterförsäljare och/eller dennes kundservice aller, om möjligt, med vart nat av markesverkstäder.

Teknisk service / Garanti

Teknisk service

Om Du after att ha LAST instruktionerna om användning och installation, särskilt det som star i kapitlet "Betänkanden...", apparaten inte fungerar, sä kom ihag att varat Tekniska Servicenät stared till Ditt föfogande.

När Du kommunicerar feletör Du ange Din apparats modell (E-NR) och fabrikationsnummer (FD), som du finner på plattan med karakteristika, Bild 2.

Garanti

I varje land gäller villkor För garanti som bestämts av de motsvarande
Distributionsbolagen. För fler detailjer bör Du vända Dig till distributoren)där du köpte Din apparat och uppge modell och fabrikationsnummer.

För vilken intervention som helst som uppkommer under garantin, ár det oumbärligt att visa upp apparatens kvitto.

Family Line

01805-2223

Siemens-Hausgeräte
