PA0630M - Acondicionador de aire SIEMENS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado móvil monobloque
Marca	Siemens
Modelo	PA0630M
Alimentación eléctrica	220-240 V ~ 50 Hz, 10 A (fusible lento)
Toma de tierra	Obligatorio
Funciones principales	Climatización, deshumidificación, purificación de aire, calefacción
Potencia de refrigeración	No especificada en el manual
Capacidad de deshumidificación	Variable según las condiciones ambientales
Temperatura mínima de funcionamiento	≥ 18 °C (modo deshumidificación)
Tipo de filtro	Filtro base (lavable) + filtro purificador activo (reemplazable)
Accesorios incluidos	Tubo de evacuación de aire, difusor, ventosa, filtro base
Accesorios opcionales	Paso a través de pared (ø 14 cm), deslizador para ventana/balcón
Longitud máxima del tubo de evacuación	140 cm
Distancia mínima a superficies	20 cm
Nivel sonoro	No especificado en el manual
Depósito de agua condensada	Con indicador de llenado, vaciado manual
Mantenimiento y limpieza	Limpiar el filtro base con agua tibia; reemplazar el filtro purificador al menos una vez al año
Seguridad	Parada automática si depósito lleno; protección infantil; fusible 10 A
Garantía	Según las condiciones del distribuidor
Reparabilidad	Intervenciones reservadas a un técnico autorizado

Preguntas frecuentes - PA0630M SIEMENS

¿Por qué no funciona el aparato?

Verifique que el enchufe esté conectado, que el selector de funciones no esté en apagado, que haya corriente y que el fusible no se haya fundido. Ajuste el termostato a la posición de temperatura mínima.

¿Qué hacer si el indicador del depósito de agua condensada está encendido?

Coloque el aparato sobre una superficie plana. Si el indicador permanece encendido, vacíe el depósito de agua interno quitando el tapón de evacuación (ver fig. 7).

¿Cómo limpiar el filtro base?

Abra la puerta frontal, retire el filtro base presionando el clip superior, lávelo con agua corriente, séquelo y vuelva a colocarlo. No utilizar lavavajillas.

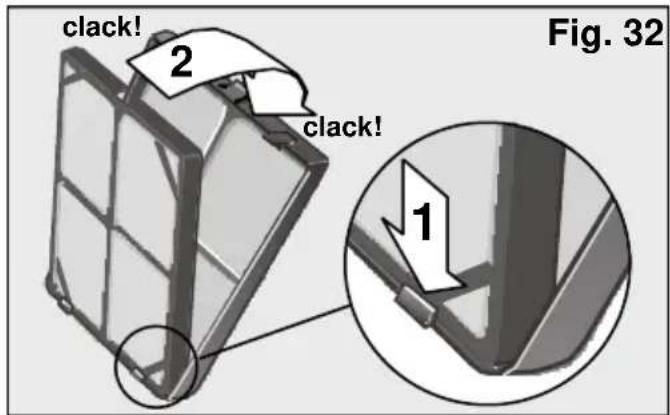

¿Cómo instalar el filtro purificador?

Retire el filtro base, inserte el filtro purificador + posicionador en el filtro base encajándolo primero en los ganchos inferiores, luego vuelva a montar el conjunto en el aparato hasta el 'clic'.

El aparato no enfría lo suficiente, ¿qué hacer?

Verifique las conexiones del tubo de evacuación, que no esté demasiado doblado y no supere 140 cm. Asegúrese de que el tapón de evacuación esté en su lugar y que la ventana esté bien cerrada con la ventosa.

¿Se puede usar un alargador eléctrico?

Sí, siempre que tenga una toma de tierra, una sección de al menos 1,5 mm² por conductor y menos de 25 metros de largo.

¿Cómo usar la función de calefacción?

Enchufe el aparato, coloque el tubo de evacuación como para la deshumidificación, instale el orientador de aire (incluido), seleccione la función de calefacción y ajuste el termostato.

¿Por qué hay agua en la rejilla del panel de control?

No se preocupe, esto se debe al funcionamiento normal del aparato.

¿Cómo guardar el aparato al final de la temporada?

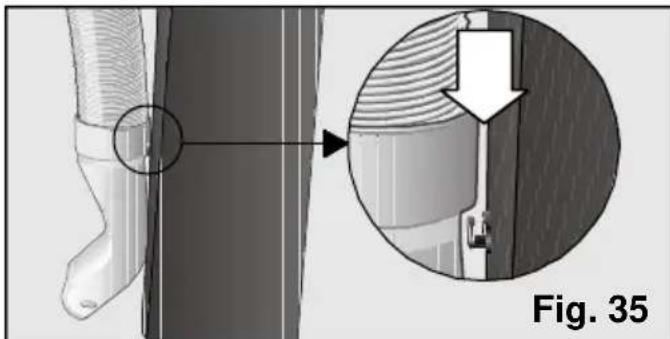

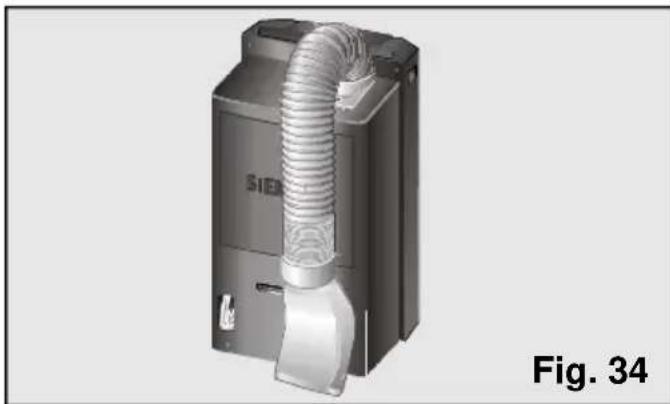

Doble el tubo de evacuación hacia atrás y fíjelo con el gancho del difusor para reducir el espacio.

¿Cuál es el procedimiento en caso de fallo electrónico con el símbolo de depósito lleno en la pantalla?

Se trata de una avería de las sondas térmicas. Contacte al servicio técnico oficial de la marca.

MANUAL DE USUARIO PA0630M SIEMENS

Instrucciones de uso

Instruções de uso

Gebruiksaanwijzing

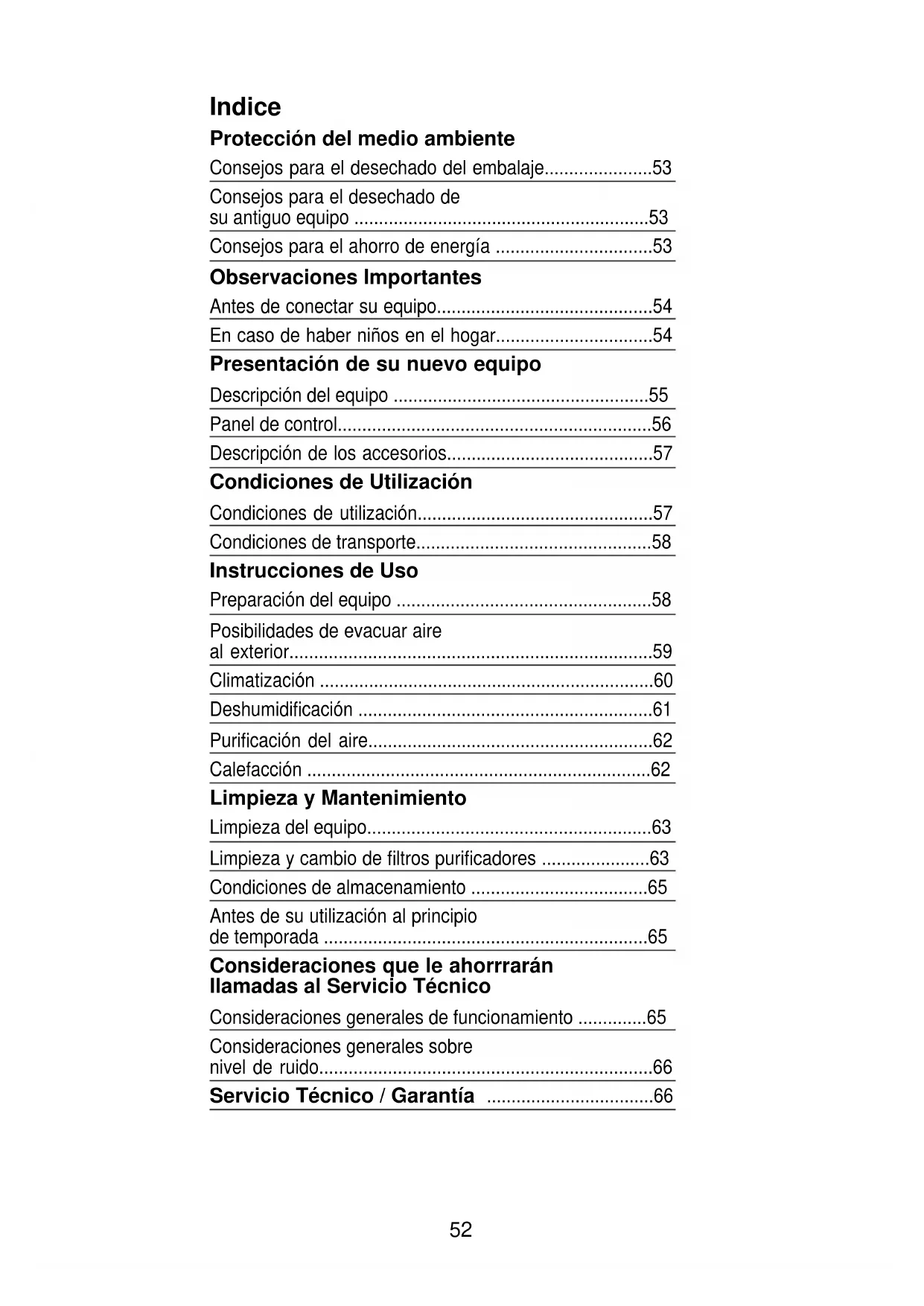

Condiciones de uso de:

Protección del medio ambiente

Consejos para el desechado del embalaje. 53

Consejos para el desechado de su antiguo equipo .53

Consejos para el ahorro de energia 53

Observaciones Importantes

Antes de conectar su equipo. 54

En caso de haber niños en el hogar. 54

Presentación de su nuevo equipo

Descripción del equipo 55

Panel de control. 56

Descripción de los accesos. 57

Condiciones de Utilización

Condieones deutilizacion. 57

Condieones de transporte. 58

Instrucciones de Uso

Preparación del equipo 58

Posibilidades de evacuar aire al exterior. 59

Climatización 60

Deshumidificacion 61

Purificacion del aire. 62

Calefacción 62

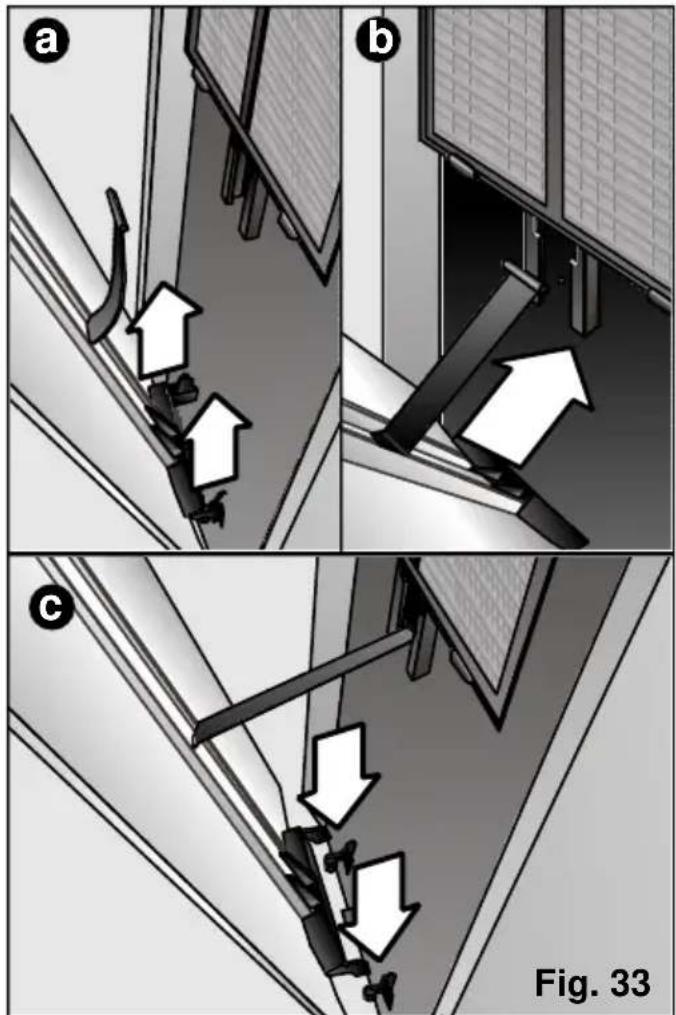

Limpieza y Mantenimiento

Limpieza del equipo. 63

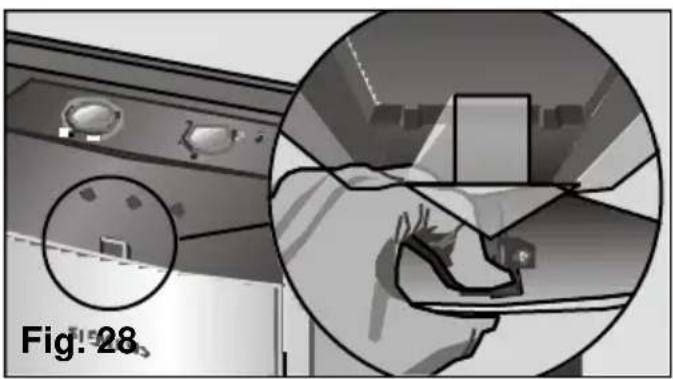

Limpieza y cambio de filtros purificadores 63

Condieones de almacenamento 65

Antes de su uso al principio de temporada 65

Consideraciones que le ahorrarán llamadas al Servicio Tecnico

Consideraciones generales de funciona .65

Consideraciones generales sobre
nivel de ruido. 66

Servicio Tecnico / Garantia 66

Consejos para el desechado del embalaje

Respete el medio ambiente al tirar el embalaje de su equipo.
- Nuestros productos se embalan cuidadosamente para el transporte. Todos los materiales realizados en el embalaje son respetuosos con el medio ambiente (los cartones se obtienen a partir de papel uso) y pueda ser reciclados.
Reciclando el embalaje, contribuye por una parte a un menor Consumo de materias primas, y por另一边, a reducir el volumen de los vertederos.
- Contribuya de forma efectiva a la proteccion del medio ambiente mediante la correcta gestion del embalaje, paraarlo, lleve elismo hasta el punto limpio de recogida que su ayuntimiento haya colocado más proximo o si se lo admite, Vd. pueda devolver el embalaje al commerciante que le ha facilitado el equipo.

Consejos para el desechado de su antiguo equipo

Desenchufe el equipo de la red y corte el cable de connexion.
- Los equipos incorporeal materiales reciclables que se pueda recuperar, además de materiales peligrosos (como metales pesados o fluidos refrigerantes) que pueda producir contaminación del sueño o la atmósfera. Contribuya activamente a la protección del medio ambiente asegurando que su viejo equipo sea desguazado de modo respetuoso con el medio ambiente, paraarlo, entrega el equipo en un centro oficial de recogida o recuperación de materiales (su ayuntimiento le informará del punto limpio de recogida más proximo). Los equipos contienen refrigerantes que han de eliminarse de acuerdo con la normativa vigente.
- Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos electricos y electrónicos identificada como (Residuos de aparatos electricos y electrónicos).

La directiva proporción el marco general vivodo en todo el ambito de la Unión

Europea para la retirada y la reutilizacion de los residuos de los aparatos electricos y electronicos.

Consejos para el ahorro de energia

Durante la etapa de uso, su equipo consume energia, lo que genera un impacto medioambiental. Se debe intentar melhorar la eficiencia del equipo y por tanto reducir el consumo.

□ Apanege el equipo de aire cuando no lo necesse.
Elija una temperatura idonea, temperatas demasiado bajas conllevan un alto consumo de energia.
Coloque el equipo en un lugar alejado de posibles fuentes de calor (radiación solar, etc.) y con una buena circulación del aire.
Asegúrese de la correcta instalación del equipo. Se pueda consejar reducir el consumo de energia hasta en un 30% , reduciendo la entrada de calor en la habitación mediante el uso de taldos, persianas o cortinas en aquellas superficies acristaladas.
- Utilice los accesorios que incluye su equipo como como lospecíficos que se describes en el apartado "Descripción de los accesorios" para minimizar el paso de aire exterior a la habitación. En caso deutilización de accesorios que requieran de la practica de agujeros en paredes oventanas, se recomienda ajustar al máximo y cerrar las juntas con silicona, yeso o similar para evaporar el paso de aire a工程技术 de los huecos.
Para evaporar una disminución de eficiencia de su equipo y por tanto un mayor gasto

Protección del medio ambiente

energético, se aconseja seguir las instrucciones de colocacion del tubo de expulsion de aire segun la recomendacion del fabricante (ver apartado "Posibilidades de evacuar el aire al exterior").

Evite formar curvas muy cerradas y alargar innecesariamente el tubo expulsor de aire.
En la evacuation del aire caliente en el caso de ventanas correderas instale el accesorio que evita la entrada de aire caliente del exterior y mejora la eficiencia.
- Compruebe que las uniones entre el tubo expulsion de aire y los manguitos (colector y difusor) es la correcta. Ver "Preparación del equipo".

• Compruebe que el difusor está colocado de forma que la ventana pueda cerrarse lo máximo possible paraatar la entrada de aire del exterior.
  Asegúrese que las entradas y salidas de aire no está siendo obstruidas. Manténgalas limpias y libres de suciedad, polvo y objetos extraños.
  Asegúrese que los filtros de que dispone el equipo estén limpios y correctamente instalados (ver "Limpieza y Mantenimiento").
  En verano, ventil la casa cuando el aire de la calle sea más fresco (primeras horas de lamania y durante la noche).

Observaciones Importantes

Antes de conectar su equipo

Lea el libro de instrucciones antes de utiliser por primera vez. Contiene informaciones importantes, no solo para el uso sino también para su seguridad y mantenimiento.
- Conserve este libro de instructaciones. Eventualmente, pueda servir a除外 usuario.
No ponga en marcha un equipo dañado.
El montaje y connexion de su equipo deben ser de(acuerdo con las instrucciones de montaje y normativa vigente. Si no se respetan estas instrucciones, corre el riesgo de perder la garantia.
- Nuestros equipos está de acuerdo a las normas de seguridad vigentes. Sólo技术和 competentes en esta materia, está autorizados a repararlos.Esta en juego sucurity.
Asegürese de que el tapón del desagüe está bien metido, ya que pueda haberse soltado durante el transporte, Fig. 1.

El fabricante advierte que la Utilización de这些东西 equipos es exclusivamente para uso domésico y/o comercial, entendiendo por comercial, ofecinas o habitaciones de時間 y caracteristicas similares a laspecificadas en los catálogos commerciales.
El uso industrial, entendiendo por este terme, el uso en grandes superficies o jusqu'à fuentes de calor no ambientales (resistencias, estufas, etc...), no queda garantazo.

En caso de haber niños en el hogar

No sentarse, subirse ni apoyarse sobre la puerta frontal o sobre el equipo de aire acondicionado. El aparato podra volcar produciendo daños sobre personas y/u objetos.
No permitted that los niños jueguen con el equipo de aire acondicionado o lo manipulen.
- Mantenga alejados a niños pequeños del aparato de aire acondicionado en especial si la puerta frontal del mismo estuviera abierta para evaporar que se cuelgue o apuyen en la misma impidiendo de este modo el volcado del equipo.
No permitted to introduce can objectos en las calidas de aire y en el resto de cavidades del equipo.

Presentación de su nuevo equipo

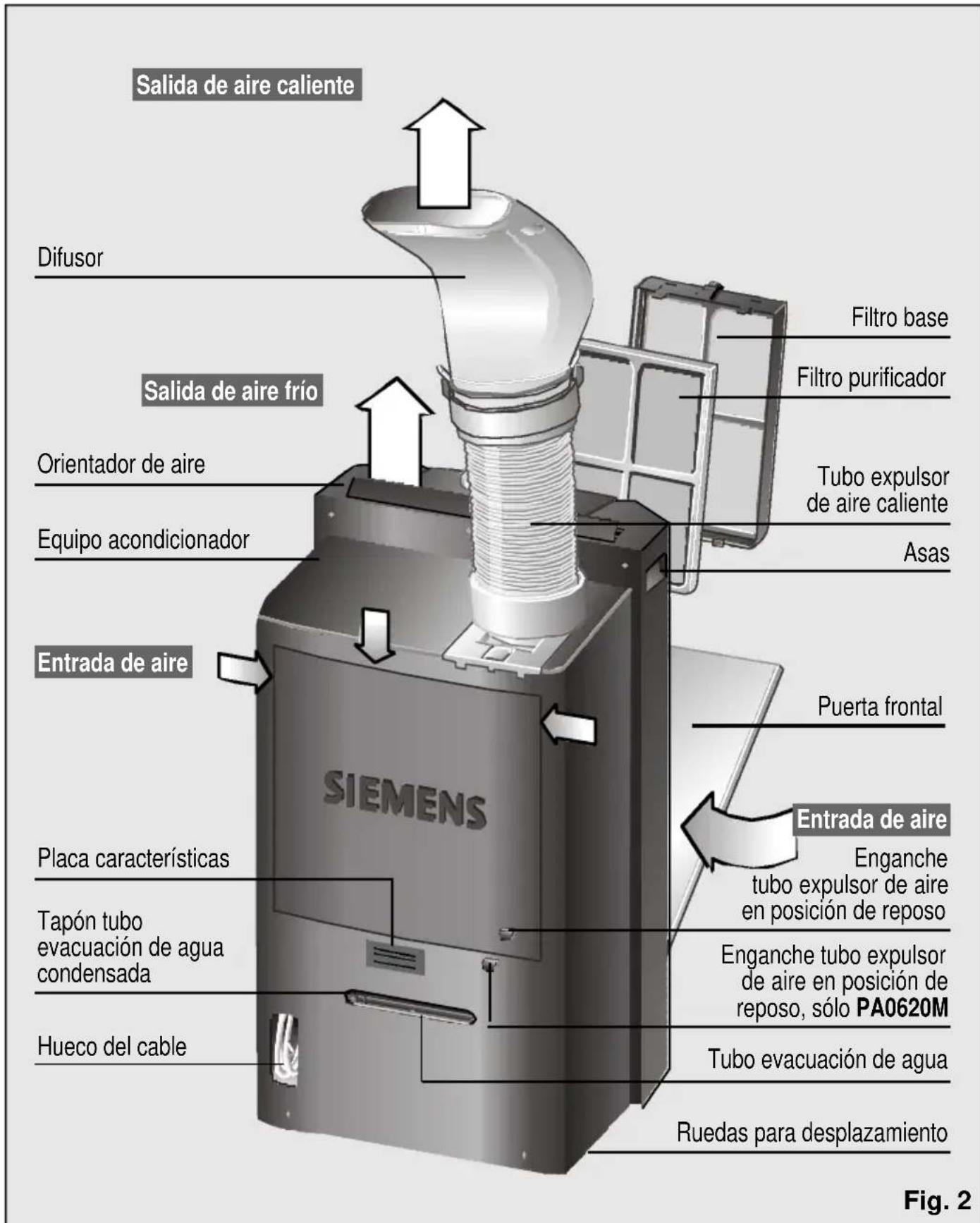

Descripción del equipo

Presentación de su nuevo equipo

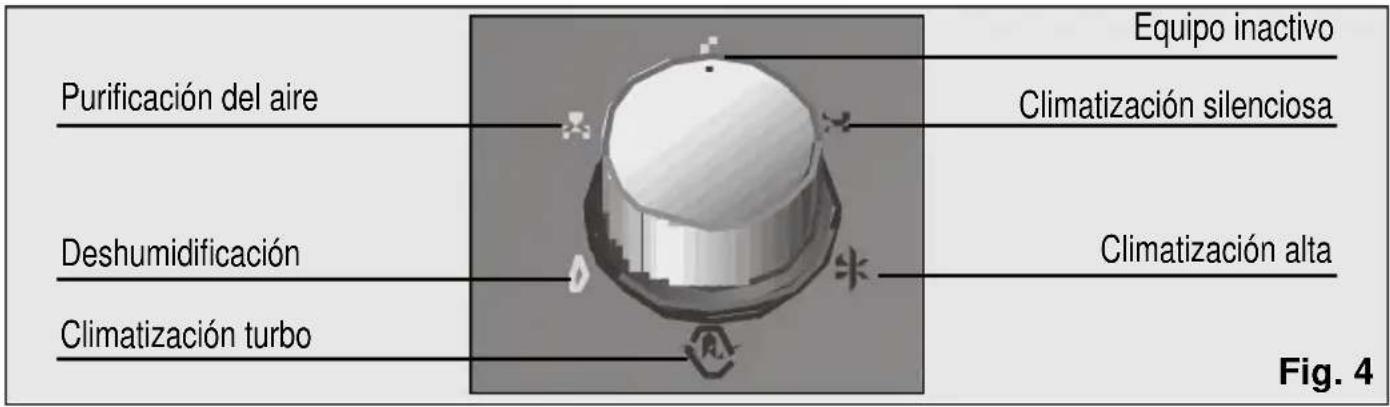

Panel de control

Modelo PA0620M/ PA0640M

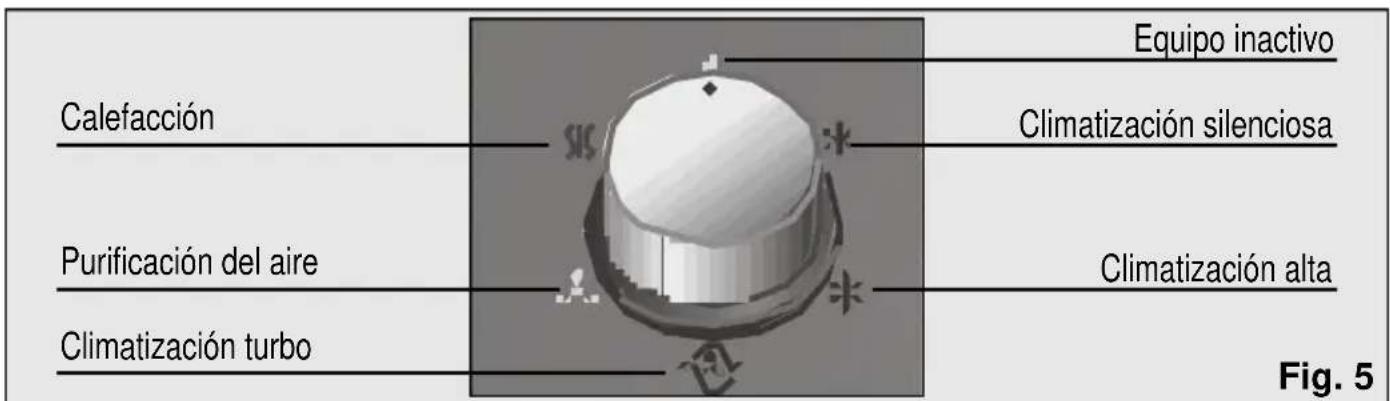

Modelo PA0630M

Presentación de su nuevo equipo

Descripción de los accesos

	Ventosa	Filtro Filtrato	Filtro Pasamuros Corredera purificador doble balcón activo Art. No: Art. No: Art. No: PA10000Z	PA11000Z PZ1	201
PA0620M	√	√		● ●	●
PA0640M	√	√	√	● ●	●
PA0630M	√	√	√	● ●	●
Medidas aprox. min / max (largo x ancho) cm.					Ø pared 14 cm
					70x10/ 205x10

Accesorios de series: Estados accesorios seentaigan con el equipo.

• Accesorios.optionales: Estos accesorios podran ser adquiridos en el serviceo oficial de lamarca o en distribuidores autorizados.

Condicaciones de Utilización

Condicaciones de uso de la水中

Este electrodomestico debe connectarse a la red a 220/240 V y 50 Hz, en un enchufe con toma de tierra.
Proteccion mediante un fusible de 10 A de。，accion lenta.
En caso de necessitarse una alargadora, esta deben estar provista de toma de tierra, su sección deberá ser de al menos 1,5mm^2 por terminal y su longitud inferior a 25m .
El cable de connexion a la red electrica dispone de un alojamento en la parte posterior del equipo. Ver Fig. 2.
No permitted to be entered by anyone except the owner.

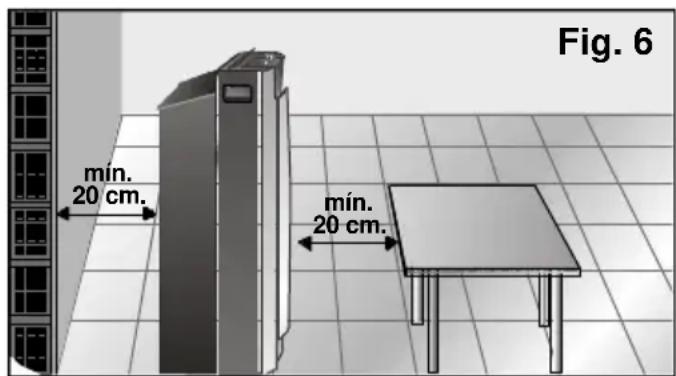

Por seguidad antes de conectar su equipo es requisite que este separado al menos 20 cm de qualquier superficie cercana, Fig.6.

Atencion!

Si por cualquierreasonfuesene necessario reemplazar el cable de connexion a la red electrica por uno nuevo,estedeferaser sustituido solo por personal autorizacion del Servicio Tecnico Oficial.

Recordamos que una vez apagado el equipo es必須o esperar aproximamente 3 horas antes de

Condicaciones de Utilización

volver a encenderlo. Es el tiempo你需要 para garantizar el correcto funciona el misismo.

Evite entrada en contacto directo con el aire expulsado por el tubo de evacuation.

Condiciones de transporte

El equipo dispone de ruedas para facilitar su traslado. En caso de que seanecessarypuede inclinarlo para facilitar el desplazamente. Es conveniente esperar un plazo minimo de una hora antes de conectar de nuevo el equipo.

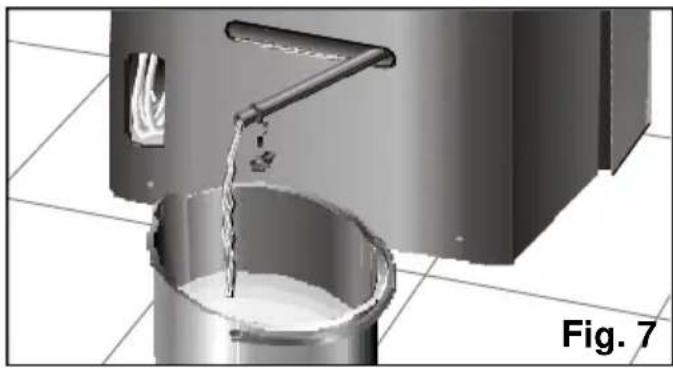

□ Antes, vinciar el agua de condensacion que se encuesta en el deposito internosacando de su alojamento el tubo de

desagüe y desmontando el tapón, Fig. 7, para evacuar el agua generada. Una vez vaciado el deposito, no olvide colocar tapón y tubo en su alojimiento.

Instrucciones de Uso

Preparación del equipo

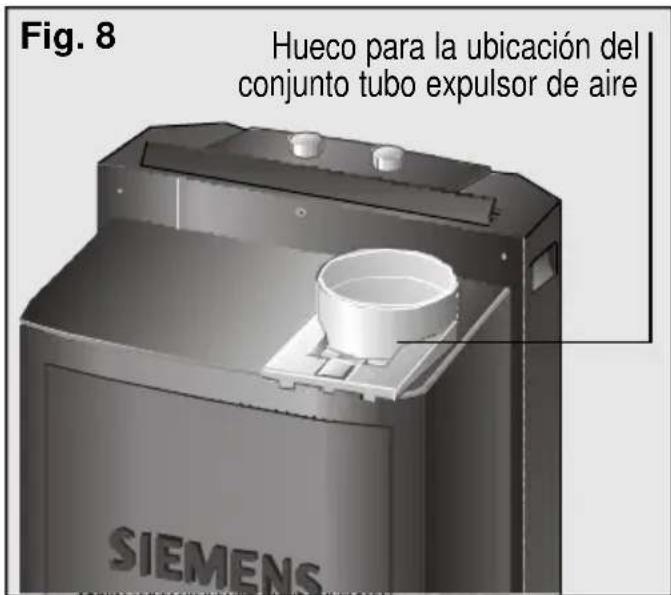

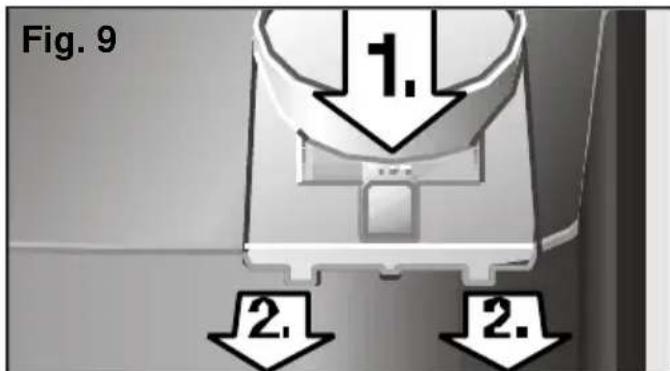

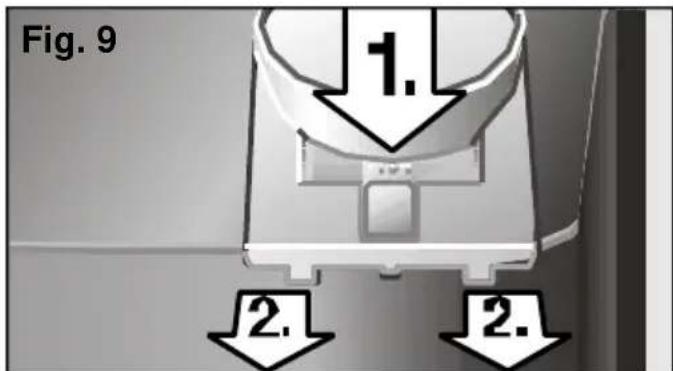

Montaje del tubo expulsor de aire en el equipo

Colocar el tubo expulsor de aire en el acoplamento con lengüeta "push" y roscarlo hacía la izquierda, Fig. 8.

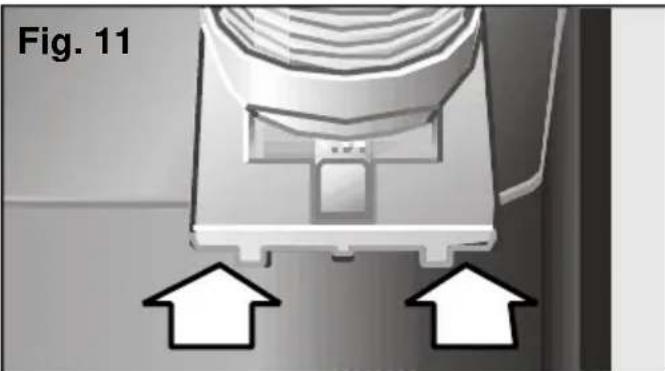

Si le的结果maś sencillo también puede sacar el acoplamento del equipo presionando la lengüeta “Push” y deslizándolo hacer afuera. Fig. 9).

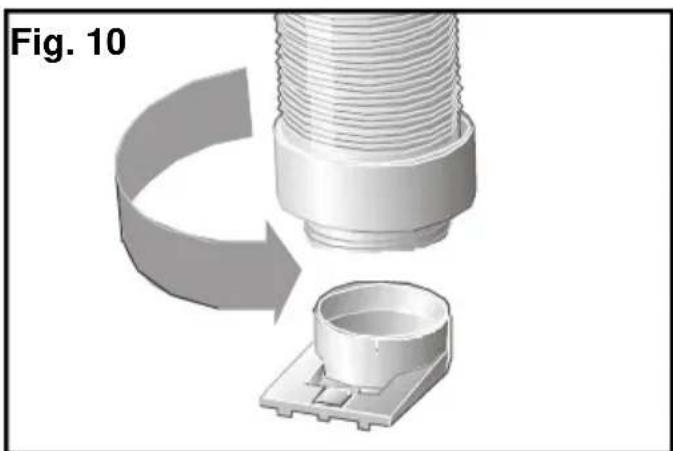

Una vez fuera, roscar el tubo expulsor de acuerdo con la fig. 10, asegurándose de su correcto anclaje.

Seguidamente colocar esteconjunto en el equipo deslizandolo ensu alojamento Fig.11.

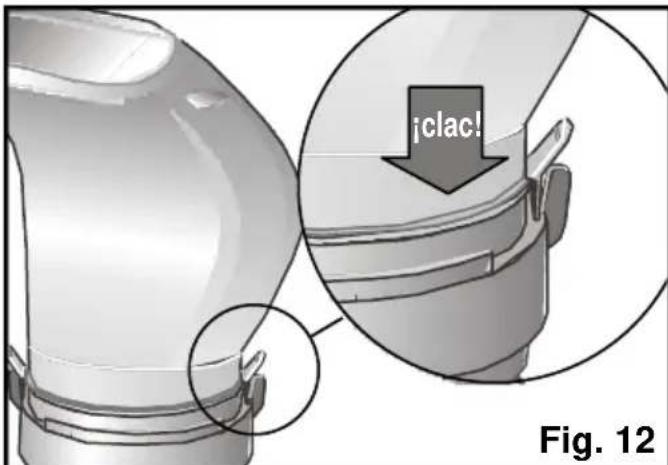

Anclaje difusor-tubo evacuacion de aire

Colocar el difusor en el extremo libre del tubo presionando ambas partes ligeramente hasta oir un "clac". Cerciórese de que los clips se cierran para evaporar que el difusor pueda caerse. Fig 12.

Posibilidades de evacuar el aire al exterior

Instalacion movable

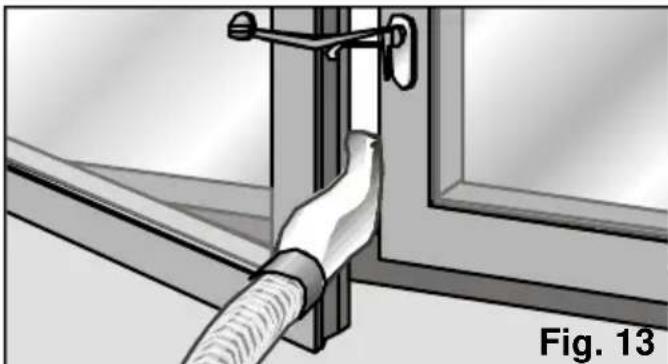

□ Abra la ventsa ligeramente e introduzca el difusor entre el patiente y el marco.
Cierre la ventana lo Tmaximo possible y sujétela con la ventosa suministrada, Fig. 13.

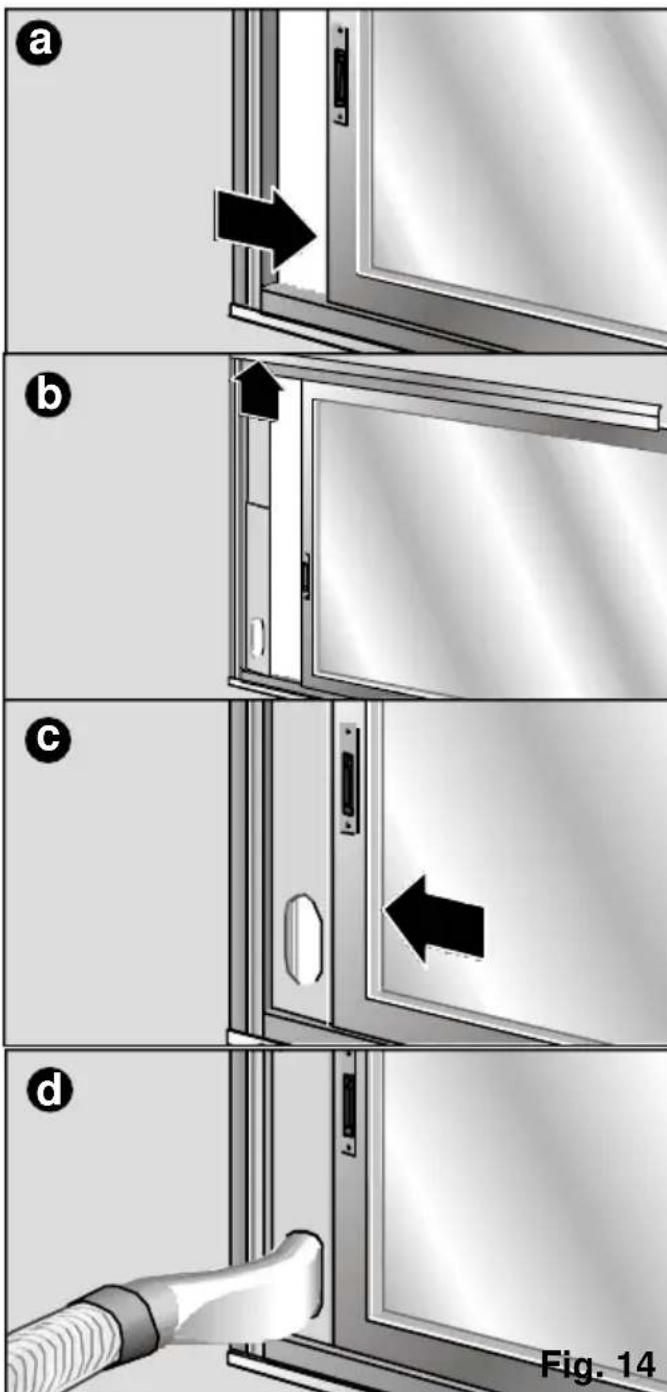

• Internacional se pueda usar el accesorio de instalación corredera planta / baldón (ver "Descripción de los accesorios"), Fig. 14: a, b, c, d. Este sirve tanto para ventilas horizontales como verticales / balconones.

• Para poder fjarlo a la ventsa / balcon dispone de dos agujeros laterales. Por medio de dos tornillos (no incluidos con el accesorio) el usuario podra sujetarlo al marco o a la pared sin peligro de que este se mueva o se caiga de su posicion, Fig. 15.

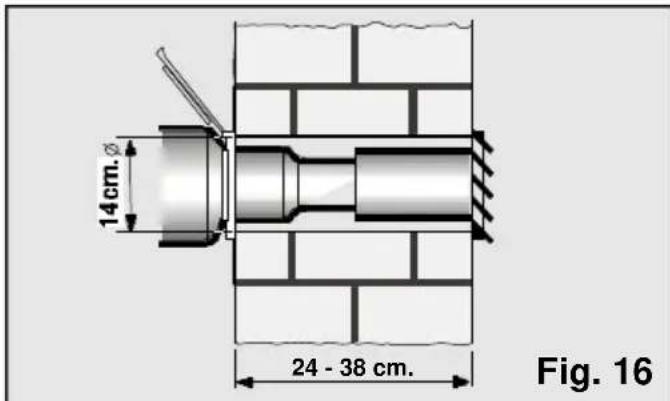

Instalacion fija

Se realiza usingo el accesorio pasamuros.

Ver "Descripción de los accesos".

Para expulsar el aire caliente a工程技术 de la pared se necesita practicar un orificio de 14 cm. de diametro en la misma para colocar el pasamuros, Fig. 16.

Retirar el difusor y conectar el tubo expulsor de aire al accesorio.

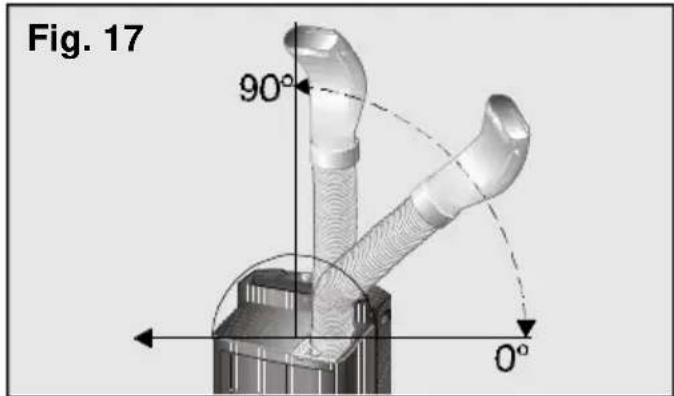

Notas:

No alargar innecesariamente el tubo expulsor de aire caliente (longitudonda 140~cm

Al colocar el tubo no se deben realizar curvas muy cerradas. De lo contrario se impedería la adecuada calidad del aire caliente, que a su vez pueda suponer una reduccion de la potencia frigorifica y el rendimiento.

Para alcanzar la maxima eficiencia de climatización y el minimum nivel de ruido es recomendable colocar el tubo de expulsion a una.altura superior a la.altura total del equipo, Fig. 17.

Climatización

En esta función el equipo enfría , purifica y deshumidifica simultáneamente el aire del recinto, creando de este modo un clima agradable.

Enchufar el equipo a la red electrica.
- Dirigir el tubo expulsion del aire caliente al exterior. Para evaporar ruido excessivo y perdida de eficiency, es besoinario positional en el tubo expulsion de aire según se describe en la Fig. 13. VerApartado "Posibilidades de evacuar el aire al exterior".

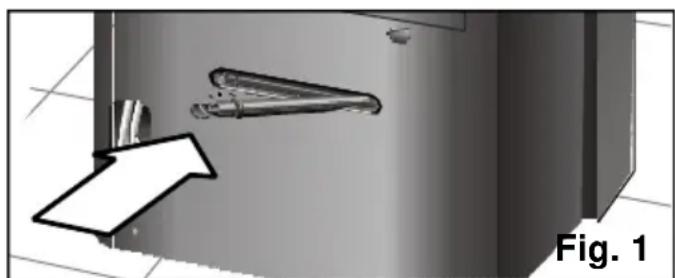

- Comprobar que el tapón, Fig. 1, está situado en el tubo de desagüe para evaporar que el agua pueda salir al exterior mojando la superficie de apoyo.
Levantar el orientador de aire situado en la parte superior del equipo. En los modelos PA0630M este orientador de aire no viene instalado con el equipo. Ver figuras 25 y 26 enApartado calefacción.

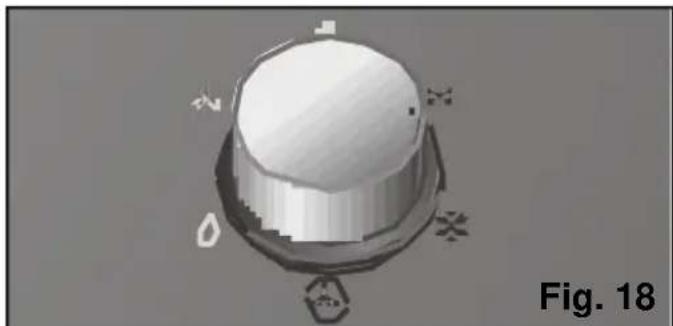

Selectionar la referencia de climatizacion silenciosa, alta o turbo Fig.18.

Instrucciones de Uso

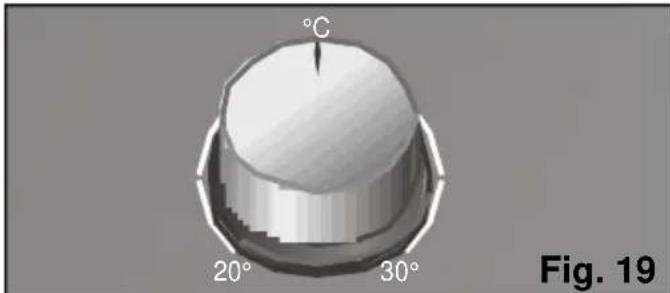

• Colocar el termostato en la temperatura deseada, Fig. 19. Si el equipo se desconecta automatistically por haber alcanzado la habitacion la temperatura seleccionada, habra que esperar a que la temperatura ambiente suba 2 - 3^ para quewhelminga a entrada en functionamento.

Durante el acondicionamento, parte del agua condensada resultante se evaporata automatistically y se evacua hacía el exterior junto con el aire expulsion, a工程技术 del tubo expulsor de aire caliente.

En conditiones de alta humedad, el equipo acumulará agua condensada en el deposito interno. Llegado a un cierto nivel se encenderá el piloto, Fig. 3, que indica el llenado del deposito de agua condensada, y la necessities de vaciarlo. En este caso el equipodea de enfiar, y deben evacuar el agua según hemos explicado en "Condiciones de transporte", Fig. 7.

Se recomienda apagar el equipo durante la evacuación de agua.

'Atencion!

Recordamos que una vez apagado el equipo es必須o esperar aproximamente 3 horas antes devoltar a encenderlo. Es el tiempo必需ario para garantizar el correcto funcionaimiento del本身就是.

Deshumidificación

En esta función el equipo reduce la humedad del ambiente y lo purifica

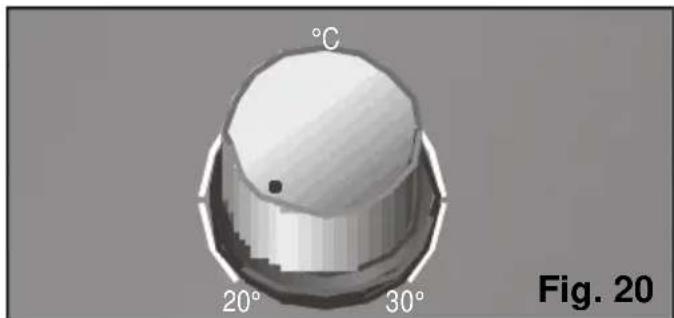

• Colocar el termostato en posicion de minima temperatura, Fig. 20.

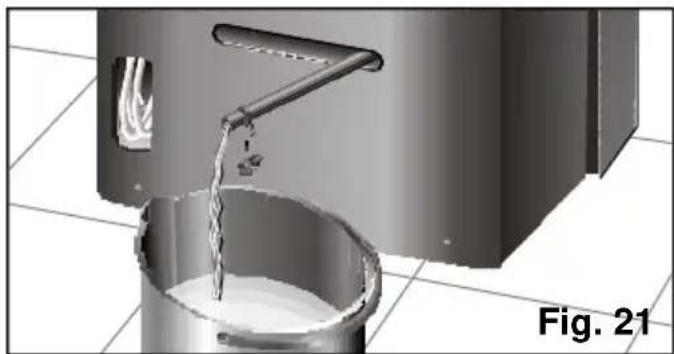

Situar un recipiente en la calidad del tubo yutar el tapon para recoger el agua condensada, Fig. 21.

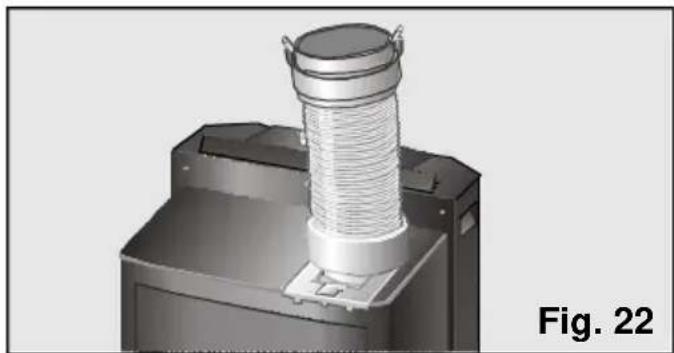

• Quitar el difusor y colocar el tubo expulsor de aire en la posicion indicada en la figura 22.

Si se desea también es possible desmontar por completeo el tubo expulsor.

Levantar el orientador de aire situado en la parte superior del equipo. En los modelos PA0630M este orientador de aire noiene instalado con el equipo. Ver figuras 25 y 26 en apartado calefacción.

Enchufar el equipo a la red electrica.

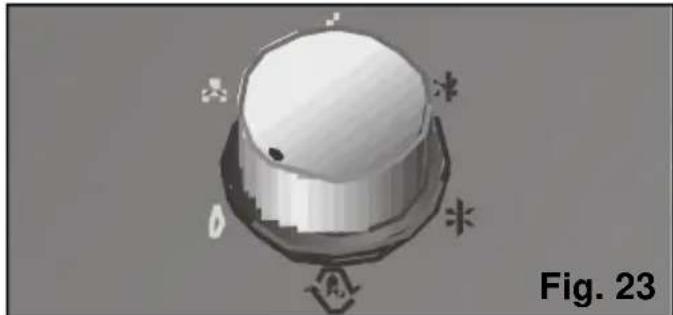

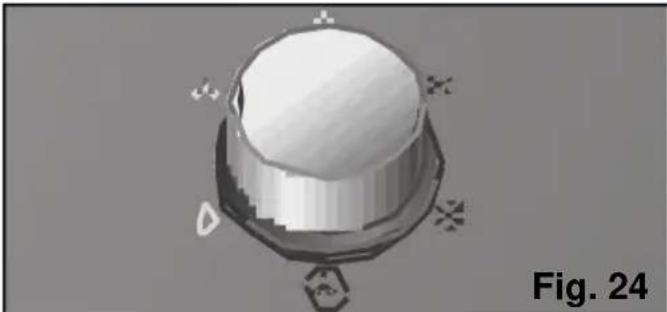

Escojer en el mando selector de functions la referencia deshumidificacion correspondiente segun su modelo de aire acondicionado.

Para modelos con calefacción electrica y para el resto de modelos

Fig. 23

'Atencion!

La cantidad de agua deshumidificada puede variar según las conditiones ambientales (Ver "Datas Técnicos").

Al cambiar de funciona no olvidarponer el tapon al tubo de desague.De lo contrario saldria agua al funciona el equipo.

Tener siempre en cuenta que para que el equipo funciona la temperatura ambienteteiene que ser mayor o igual a 18^

En este modo de funciona, la temperatura de la habitacion aumentaligeramente

En esta función se recircula el aire al interior de la habitación (ventilación) pasándolo por un sistema de filtrado.

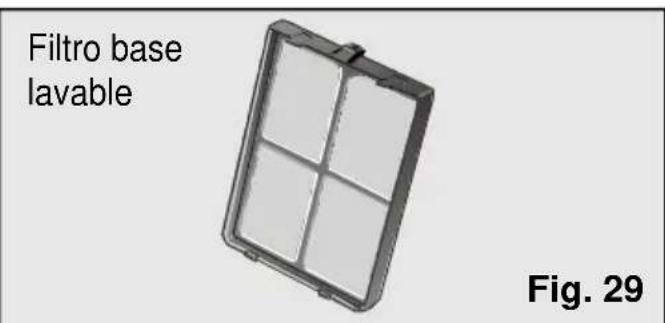

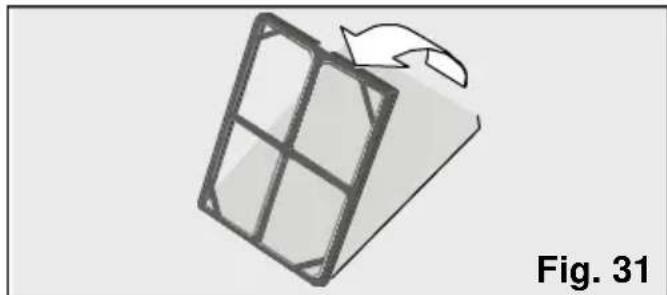

El equipo incorpora un filtro base (instalado en el equipo) y un filtro purificador (excepto en modelos PA0620M) a instalar en el equipo por el usuario-Ver. Apartado "Instalacion filtro purificador" para evaporar:

• Polen, bacterias y polvo.

• Colocar el tubo expulsion de aire en laquia posicion que en modo deshumidificacion.
  Levantar el orientador de aire situado en la parte superior del equipo. En los modelos PA0630M este orientador de aire noiene instalado con el equipo. Ver figuras 25 y 26 enApartado calefacción.
  Enchufar el equipo a la red electrica.
  Selectionar el modo de purificacion por medio del selector de functions, Fig. 24.

En los casos y modelos que los incorpensen recomendamosdeferlosfiltrosoptionales instalados con independencia de la functiOn elegida (climatizacion, deshumidificacion, purificacion del aire).Asiconseguirvda. una mayor eficacia purificadora.

Nota:

Debido a la configuración interna de los modelos PA0620M, en modo ventilación se evacúa también aire al exterior. Para disminuir la sensación de ruido se recomienda quitar el tubo de expulsion de aire.

Calefaction

(sólo en modelos PA0630M)

En la posicion 串串 el equipo calienta el aire de la habitacion hasta alcantar la temperatura deseada por el usuario, al tiempo que purifica el aire del recinto.

Enchufar el equipo a la red electrica.
- Colocar el tubo expulsor de aire del@mismo modo que en funciona deshumidificacion.

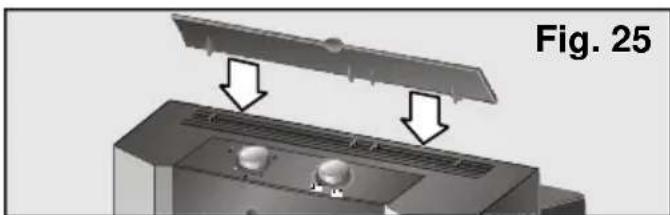

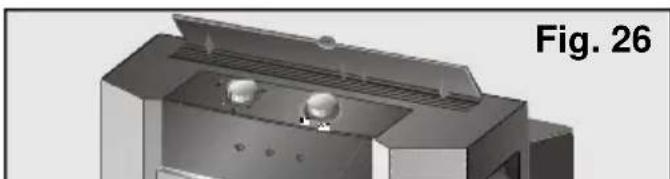

En los modelos PA0630M este orientador de aire noiene instalado con el equipo. Para una mejor distribución del flujo de aire el fabricante recomienda su instalacion previa. El modo de colocacion del orientador se muestra en las figuras adjuntas.

Instrucciones de Uso

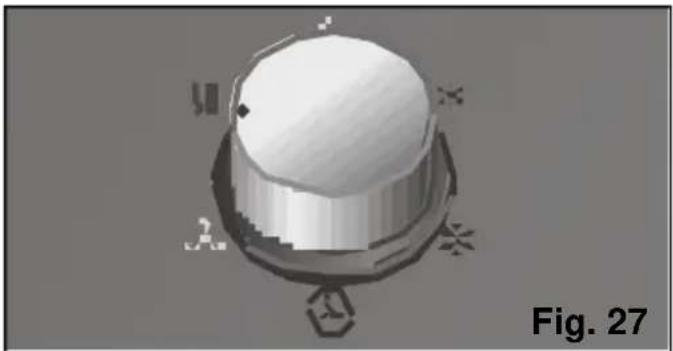

Selectionar la functiOn calefacion. Fig. 27.

Colocar el termostato en la temperatura deseada. Una vez alcanzada dicha temperatura, el aparato se desconectará automatistically y volverá a connectarse cuando descienda 2 - 3^

jAtencion!

No cubrir las entradas ysonianas de aire de su equipo!

Limpieza y Mantenimiento

Limpieza del equipo

Por seguridad, antes de limpar el equipo es recomendable desenchufarlo de la red electrica.
El equipo se pueda limpar con un pano o esponja, agua tibia y un detergente suave.
- Nunca use agua caliente (a más de 40^ ), blanqueador, bencina, gasolina, acidos, estropajos, cepillos, o detergentes abrasivos y evite la entrada de agua en el equipo.
No limpie el equipo con una manguera.

Limpieza y cambio de filtros purificadores

Para acceder al cambio del filtro purificador hay queAbrir la puerta frontal de la unidad (no es necessario quitarla), basta con presionar el clip superior interno de la puerta, Fig. 28 y tirar hacía delante. La puerta se abre hasta un tope de seguridad sin peligro de caarse.

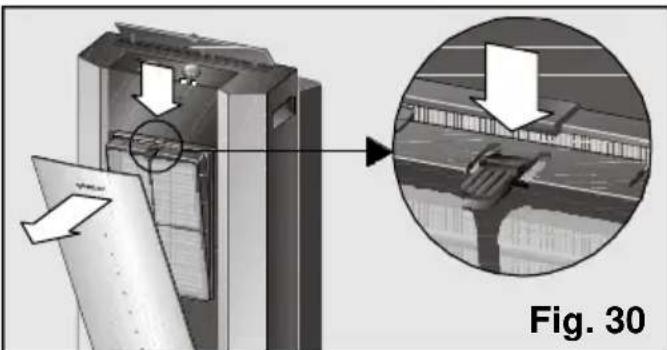

Todoos modelos disponen de un bajo de aire que es necessario limpiar con el paso del tiempo, Fig.29. Paraarlo solo es需要注意 presionar el clip situado en la parte superior y sacarlo de su alojamento, Fig.30. Para lavarloISTA con pasadolo por agua corriente, secarlo y volverlo a instalar.

jAtencion!

No introduzca el filtro base en el lavavajillas. El material plástico que lo compone no es adecuado para lavavajillas y no resiste las altas temperatas de los programas de lavado. Acabaria deformándose e incluo rompiéndose.

Limpieza y Mantenimiento

El filtro purificador incluido con el equipo (según modelos) deben ser instalado por el usuario (Ver apartado "Instalación filtro purificador").

Dicho filtro, garantiza una mayor calidad de filtrado del aire que se recircula por la habitación a工程技术 de su equipo.

La presencia del filtro purificador puede reducir ligeramente la capacité frigorífica del equipo. En especial, si se encuesta saturado o degenerado, por lo que se recomienda su verificacion y sustitución al menos una vez al ano.

(Estos accesorios PODrán ser adquiridos en el Servicio Oficial del Fabricante o en distribuidores autorizados). VerApartado "Descripción de los accesorios".

Instalación del filtró purificador

• Comprobar que el filtro purificador está colocado en el posicionador, en caso contrario instalelo como se indica en la Fig 31

• Sacar el filtro base del equipo, Fig. 30.
• Introducir el filtro purificador + posicionador en el filtro base como se muestra en la Fig. 32, teniendo en cuenta que en primer lugar deberá encajarlo en las patillas inferiores.

• Instalar este Conjunto en el equipo haciendo coincidir las patillas inferiores con los huecos situados en la carcasa frontal del equipo presionando el clip superior hasta oir un "clic" muestra de que elconjunto está colocado correctamente.
• Cerrar la puerta frontal del equipo.

'Atencion!

Para asegurar un correcto funciona bajo el equipo colocar únicamente un juego de filtros sobre el soporte.

Notas:

Para evaporar que la puerta frontal del equipo caiga y produzca danos fisicos y/o materiales,這些 modelos disponible de un tope de seguridad hasta el cui se abre dicha puerta. Para mayor comodidad al limpiar o cambiar los filtros también es possible quitar la puerta del equipo, ver Fig. 28. En este caso, o si por在哪ier otherazon la puerta saliera de su emplazimiento original, el usuario deben seguir los pasos siguientes para su correcta colocacion:

1^ Levantar la puerta hasta sacarla de los apoyos inferiores, (Fig. 33: a).
2^ Positionar el clip de plástico en la ranura frontal del equipo (en forma de T) y deslizarlo hacer abajo hasta el tope de seguridad, (Fig. 33: b).
3° Colocar las patillas inferiores de la puerta en los topes frontales del equipo con cuidado para evaporar que la patilla de plástico colocada en el paso anterior se salga de suubicacion, (Fig. 33: c).

Una vez seguidos这些东西 pasos el usuario deben asegurarse de que la puerta hasido colocada correctamente y no se cae alAbrirla de nuevo. (La puerta queda abierta hasta el tope de seguidad).En caso contrario deben repetir de nuevo los pasos 1^ y 2^

Limpieza y Mantenimiento

Condiejonés dealmacenamiento

Al final de cada temporada, para que el equipo ocupe el menor espacio posible, se deben colocar el tubo de expulsion en posicion de reposo.

Para eldo doclar el tubo hacia la parte
trasera del equipo y sujetarlo por el
enganche difusor, Fig.34y 35.

Antes de su'utilisation al principio de temporada

Limpie el filtro del aire.
A continuación, limpie la cubierta y rejillas si fuera Neededo.

Consideraciones que le ahorraran llamadas al Servicio Técnico

Consideraciones generales de funcionaimiento

Que hacer si? ...

... el equipo no funciona ...

• Comprobar que el enchufe está conectado.
• Comprobar que el selector de sistemas no está en la posión inactiva .
• Comprobar que hay energia en la red o no ha saltado un fusible.
  Ajustar el termostato a su posicion de minima temperatura.

... el equipo no funciona y el piloto luminoso de indicación de llenado del deposito de agua condensada está encendido ...
- Colocar el equipo sobre un piso plano. Si sugie el piloto encendido, vinciar el deposto inferior de agua del equipo. (Ver instrucciones en "Climatizacion").
... el equipo no funciona y el piloto luminoso de indicacion dellenado del deposito de agua condensada parpadea ...

Consideraciones que le ahorraran llamadas al Servicio Técnico

Se tratate de una averia en las sondas termicas. Avise al service de asistencia Técnica Oficial de lamarca.
... el equipo noensburg lo suficiente ...
- Comprobar que las uniones del tubo expulsor del aire caliente son correctas.
- Comprobar que la trayectoria del tubo de expulsion no está demasiado curvada y que su longitud no exceede de 140 cm.
- Comprobar que el tapón del tubo de desagüe está colocado en dicho tubo.
Colocar la ventosa para que la abertura de la ventsa sea lo menor possible.
Cerrar las persianas para minimizar la radiación solar.
... observa agua en la rejilla del panel de control o en el lugar de posicionamento del filtro base ...
No debe preocuparse, es debido al propio funcionamento del equipo.

Consideraciones generales de nive del ruido

... el equipo produce un ruido excessivo ... Distinguidos entre dos temas de ruido, el que es debido al normal funciona del equipo y el ruido de fácil solución. A continuación se describe algunos de这些 posibles ruidos para una mejor determinación de los mismos.

Ruidosperfectamentenormales

Si escucha un ruido cílico de agua, barboteo, es debido al funciona de

la bomba que recircula el agua para mejorar la potencia del equipo.

Si escucha un ruido similar al de murmullos sordos, es inevitable y deben al funciona del compresor.
Si escucha un ligero silbido, se tratate del sonido producido por el paso de refrigerante a工程技术 de los tubos delgados del equipo una vez se pone en funciona el compresor.
Si escucha un breve sonido en forma de "clic", se trata del ruido generado por la conexión o desconexión de la bomba o el ruido generado por el regulator al conectar o disconnectar la electrónica.

Ruidos de fácil solución

Asegurarse de que el tubo expulsor de aire, asi como los manguitos difusor y colector estácorrectamente fijados al equipo.
- Comprobar que la entrada y calidad de aire del equipo se incluyen libres de obstáculos.
- Comprobar que el equipo no está en contacto directo con muebles u otros electrodomesticos para evaporar que la calidad de aire incida directamente sobre ellosurrentando el nivel sonoro.

Cualquier other avería o reparación debe de serlickadaacabo porun Técnico especializzato.Consulte en este caso al distribuidor autorizado,al servicios de atencion al cliente o a nuestra Red de Servicios Tecnicos del Fabricante.

Servicio Tecnico / Garantía

Servicio Tecnico

Si après de tener en cuenta las instrucciones de uso e instalacion, especially lo indica en el capitulo "Consideraciones....", su equipo no funciona, recuerde que nuestra Red de Servicios Técnicos está a su disposicion.

Paraarlo,alcomunicarlaaveria,indiqueelmodelo(E-NR)yelno defabricacion(FD)de su equipo,que podratojarde la placadecaracteristicas,Fig.2.

Garantía

En cada País rigen las conditiones de garantía existables por las correspondientes Sociedades Distribuidoras. Para más detalles a esteartopectodeferar dirigirse al Distribuidor endondehaadquirido su equipofacilitandoleelmodeloy n^ de fabricacion.Paraequalquierintervencionque se produzca en garantia es imprescindiblepresentar elcomprobante de la compradel equipo.

Índice

No caso de habercriencias na casa .69

Consideracoes gerais de nivel de ruido 81

Servico Tecnico / Garantia 82

No caso de habercriencias na casa

Preparación del equipo

Se for mais fácil para si, también pode退市ar o acoplamento do equipoamento premindo a lingueta "Push" e deslizá-la para fora. Fig. 9.

Para se certificar de que o equipoamento funciona correctamente, colocque somente um jogo de filtros sobre o suporte.

Notas:

Si por cualquierreasonfuesene necessario reemplazarel cabledeconexiona la red electrica poruno nuevo,estedeferaser

Gebruiksvoorwaarden

Antes de su'utilisation al principio de temporada

Limpie el filtro del aire.
A continuación, limpie la cubierta y rejillas si fuera necesario.

Preparación del equipo
