Tipo di prodotto	Condizionatore mobile monoblocco
Marca	Siemens
Modello	PA0630M
Alimentazione elettrica	220-240 V ~ 50 Hz, 10 A (fusibile lento)
Presa di terra	Obbligatoria
Funzioni principali	Climatizzazione, deumidificazione, purificazione dell'aria, riscaldamento
Potenza di raffreddamento	Non specificata nel manuale
Capacità di deumidificazione	Variabile in base alle condizioni ambientali
Temperatura minima di funzionamento	≥ 18 °C (modalità deumidificazione)
Tipo di filtro	Filtro di base (lavabile) + filtro purificatore attivo (sostituibile)
Accessori inclusi	Tubo di scarico aria, diffusore, ventosa, filtro di base
Accessori opzionali	Attraversamento muro (ø 14 cm), scivolo finestra/balcone
Lunghezza massima del tubo di scarico	140 cm

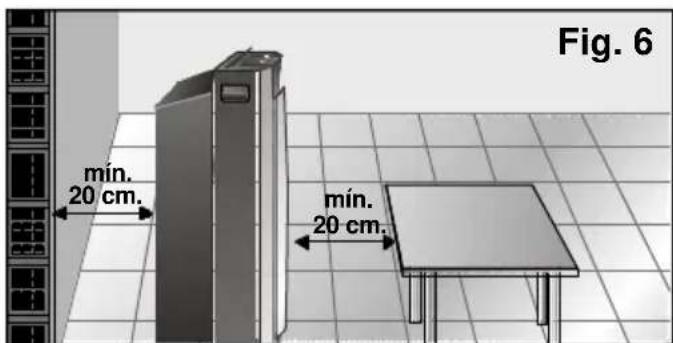

Distanza minima dalle superfici	20 cm
Livello sonoro	Non specificato nel manuale
Serbatoio acqua di condensa	Con spia di riempimento, scarico manuale
Manutenzione e pulizia	Pulire il filtro di base con acqua tiepida; sostituire il filtro purificatore almeno una volta all'anno
Sicurezza	Spegnimento automatico se serbatoio pieno; protezione bambini; fusibile 10 A
Garanzia	Secondo le condizioni del distributore
Riparabilità	Interventi riservati a un tecnico autorizzato

Domande frequenti - PA0630M SIEMENS

Perché l'apparecchio non funziona?

Verificare che la spina sia inserita, che il selettore delle funzioni non sia su stop, che ci sia corrente e che il fusibile non sia bruciato. Impostare il termostato sulla temperatura minima.

Cosa fare se la spia del serbatoio dell'acqua di condensa è accesa?

Posizionare l'apparecchio su una superficie piana. Se la spia rimane accesa, svuotare il serbatoio dell'acqua interno rimuovendo il tappo di scarico (vedere fig. 7).

Come pulire il filtro di base?

Aprire lo sportello frontale, rimuovere il filtro di base premendo il clip superiore, lavarlo con acqua corrente, asciugarlo e rimontarlo. Non utilizzare la lavastoviglie.

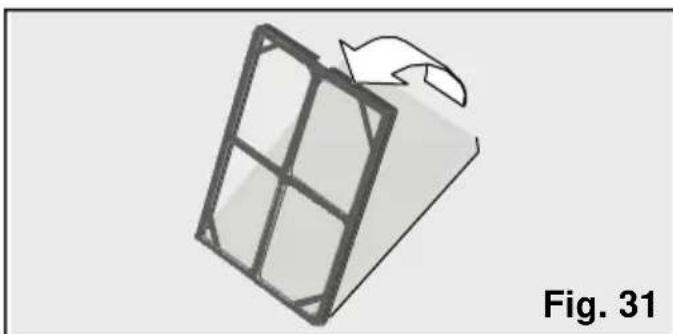

Come installare il filtro purificatore?

Rimuovere il filtro di base, inserire il filtro purificatore + posizionatore nel filtro di base, agganciandolo prima ai ganci inferiori, poi rimontare l'insieme nell'apparecchio fino al 'clic'.

L'apparecchio non raffredda abbastanza, cosa fare?

Verificare i collegamenti del tubo di scarico, che non sia troppo piegato e non superi 140 cm. Assicurarsi che il tappo di scarico sia in posizione e che la finestra sia ben chiusa con la ventosa.

Si può usare una prolunga elettrica?

Sì, a condizione che abbia una presa di terra, una sezione di almeno 1,5 mm² per conduttore e sia lunga meno di 25 metri.

Come utilizzare la funzione riscaldamento?

Collegare l'apparecchio, posizionare il tubo di scarico come per la deumidificazione, installare l'orientatore d'aria (fornito), selezionare la funzione riscaldamento e regolare il termostato.

Perché c'è acqua nella griglia del pannello di controllo?

Non preoccupatevi, ciò è dovuto al normale funzionamento dell'apparecchio.

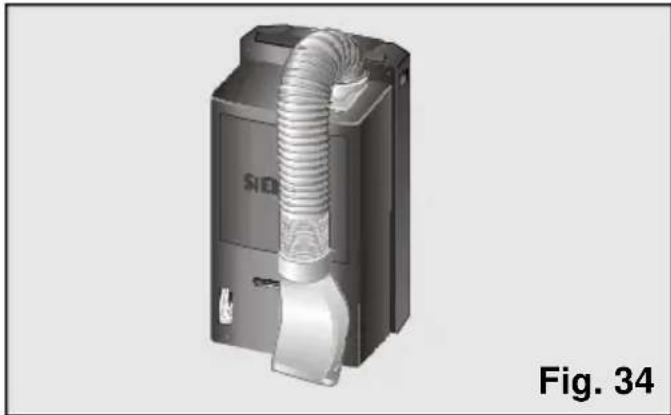

Come riporre l'apparecchio a fine stagione?

Piegare il tubo di scarico verso il retro e fissarlo con il gancio del diffusore per ridurre l'ingombro.

Qual è la procedura in caso di guasto elettronico con il simbolo di serbatoio pieno sullo schermo?

Si tratta di un guasto delle sonde termiche. Contattare il servizio tecnico ufficiale della marca.

MANUALE UTENTE PA0630M SIEMENS

Instruzioni sull'uso

Instruktionshäfte

PA0620M

PA0630M

PA0640M

Servico Tecnico / Garantia

Servico Tecnico

Consigli per lo smaltimento dell'imballo

Rispettate l'ambiente quando buttiate l'imballaggio del loro appearecchio 100

Consiglio per lo smaltimento del vostro vecchio apparecchio 100

Consigli per il risparmio d'energia. 100

Osservazioni importanti

Prima di collegare il vosto appearecchio 101

In caso di esserci bambini in casa 101

Presentazione del vosto nuovo apparecchio

Descrizione dell'apparecchio 102

Quadro di controllo 103

Descrizione degli accessori. 104

Condizioni d'uso

Condizioni d'uso 104

Condizioni di trasporto. 105

Istruzioni d'uso

Preparazione dell'attrezzatura. 105

Possibilità d'évacuare l'aria all'esterno 106

Climatizzazione 108

Deumidificazione 108

Purificazione dell'aria. 109

Riscaldamento 110

Pulizia e manutenzione

Pulizia dell'apparecchio 111

Pulizia e sostituzione di filtri purificatori. 111

Condizioni di deposito 113

Prima del suo uso all'inizio della stagione. 113

Considerazioni che vi faranno risparmiare chiamate al Servizio Tecnico

Condizioni generali di funzionamento 113

Considerazioni generali sul livello di rumore. 114

Servizio Tecnico / Garanzia 114

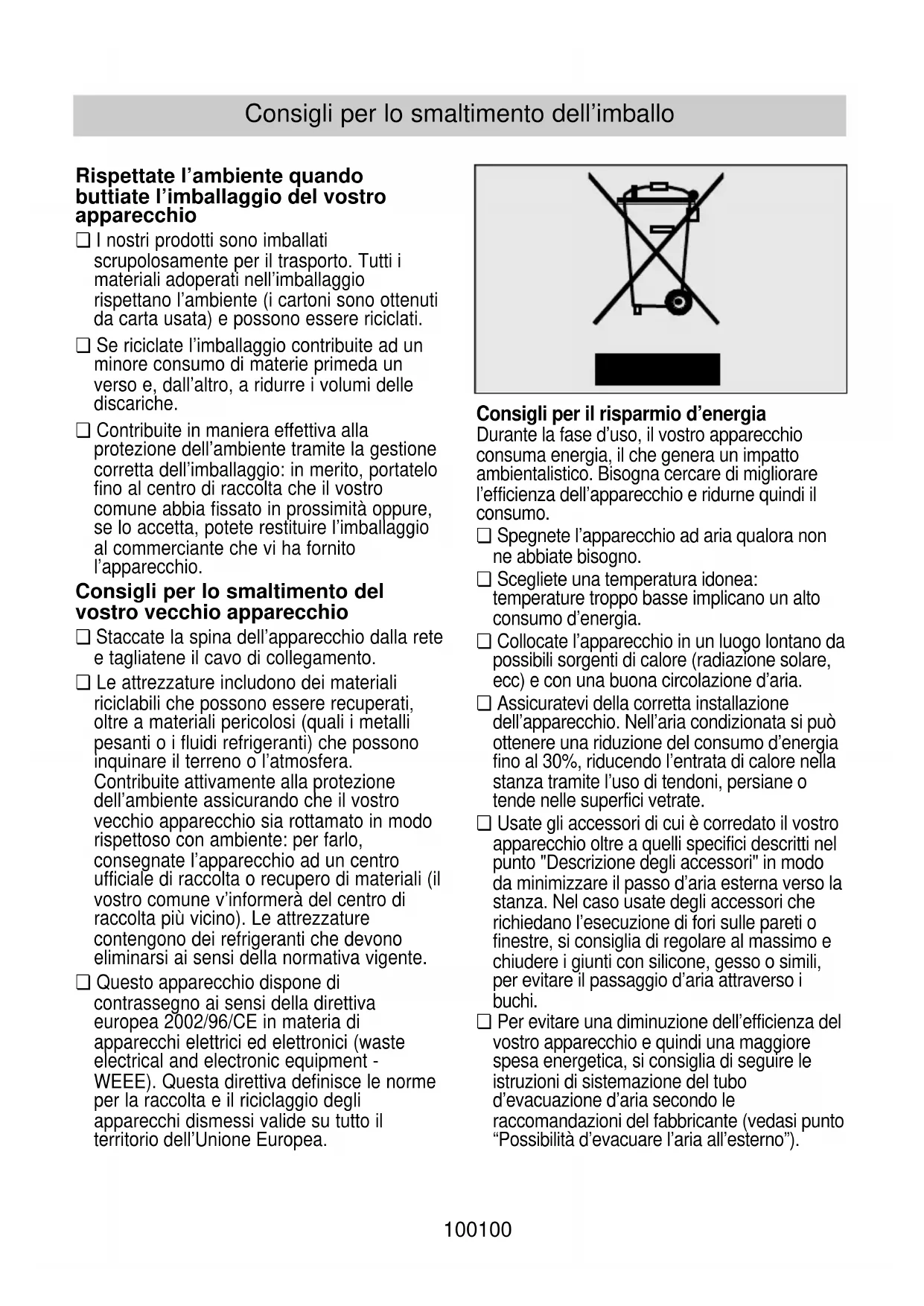

Rispettate l'ambiente quando buttiate l'imballaggio del vosto appearecchio

□ I nostri prodotti sono imballati scrupolosamente per il trasporto. Tutti i materiali adoperati nell'imballaggio rispetto l'ambiente (i cartoni sono ottenuti da carta usata) e possono essere riciclati.
Se riciclate l'imballaggio contribuite ad un minore consumo di materie primeda un verso e, dall'altro, a ridurre i volumi delle discariche.
Contribuite in maniera effettiva alla protezione dell'ambiente tramite la gestione corretta dell'imballaggio: in merito, portatelo fino al centro di raccolta che il vosto comune abbia fissato in prossimità oppure, se lo accetta, potete restituire l'imballaggio al commerciante che vi ha fornito l'apparecchio.

Consigli per lo smaltimento del vosto vecchio apparecchio

Staccate la spina dell'apparecchio alla rete e tagliatene il cavo di collegamento.
Le attrezzature includono dei materiali riciclabili che possono essere recuperati,或者其他 a materiali pericolosi (quali i metalli pesanti o i fluidi refrigeranti) che possono inquinare il terreno o l'atmosfera. Contribuite attivamente alla protezione dell'ambiente assicurando che il vostro vecchio appearecchio sia rottamato in modo rispettoso con ambiente: per farlo, consesignate l'apparecchio ad un centro ufficiale di raccolta o recupero di materiali (il vosto comune v'informera del centro di raccolta più vicino). Le attrezzature contengono dei refrigeranti che devono eliminarsi ai sensi della normativa vigente.
- Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il ricolaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Consiglio per il risparmio d'energia

Durante la fase d'uso, il vosto rappecchio consuma energia, il che genera un impatto ambientalistico. Bisognacercare di migliorare l'efficienza dell'apparecchio e ridurne quindi il consumo.

Spegnete l'apparecchio ad aria qualora non ne abbiate bisogno.
Scegliete una temperatura idonea: temperature troppoasse implicano un alto consumo d'energia.
Collocate l'apparecchio in un luogo lontano da possibili sorgenti di calore (radiazione solare, ecc) e con una buona circolazione d'aria.
Assicuratevi della corretta installmente dell'apparecchio. Nell'aria condizionata si può ottener una riduzione del consumo d'energia fino al 30% , riducendo l'entrata di calore nella stanzatramite I'uso di tendoni, persiane o tende nelle superfici vetrate.
Usate gli accessori di cui è corredato il vostro apparecchio essere a quelli specifici detritti nel punto "Descrizione degli accessori" in modo da minimizzare il passo d'aria esterna verso la stanza. Nel caso usate degli accessori che richiedano l'esecuzione di fori sulle pareti o finestre, si consiglia di regolare al massimo e chiudere i giunti con silicone, gesso o simili, per evitare il passaggio d'ariaattraverso i buchi.
Per evitare una diminuzione dell'efficienza del vosto appearecchio e quindi una magiore spesa energetica, si consiglia di seguire le istruzioni di sistematicione del tubo d'evacuazione d'aria secondo le raccomandazioni del fabbricante (vedasi punto "Possibilità d'evacuare l'aria all'esterno").

Evite formar curvas muy cerradas y alargar innecesariamente el tubo expulsor de aire.
Evitate di formare delle curve troppo chiuse e di allungare alla motivo il tubo espulsore dell'aria.
Nell'evacuazione dell'aria calda nel caso di finestre scorrevoli, installate l'accessorio che evita l'entrata d'aria calda dall'esterno e migliorara l'efficienza.
Verificate che le unioni tra il tubo d'evacuatione d'aria e i manicotti (collettore e diffusore) siano quale idonee. Vedasi "Preparazione dell'attrezzatura".

Verificate che il diffusore sia collocato in modo che la finestra possa chiudersi il massimo possibile per evitare l'entrata d'aria dall'esterno.
□ Assicuratevi che le entrate e uscite d'aria non siano ostacolate. Mantenetele pulite ed esenti di sporcia, polvere e oggetti alieni.
□ Assicuratevi che i filtri di cui è munito l'apparecchio siano puliti e correttamente installati (vedasi "Pulizia e manutenzione").
In estate, ventilate la casa quando l'aria in strada sia più fresca (all'inizio del mattino e durante la notte).

Osservazioni importanti

Prima di collegare il vostro apparecchio

• Leggete il libro d'istruzioni prima di uso per la prima volta. Contiene informazioni importanti, non solo per l'uso, maanche per la vostra sicurezza e per la manutenzione.
  Conservate quello libro d'istruzioni. Eventuallypuo servire ad unalto utente.
  Non accendete un appearecchio danneggiato.
  Il montaggio e collegamento del vostro apparecchio devono farsi secondo le istruzioni di montaggio e la normativa vigente. Se queste istruzioni non vengono rispetto, correte il rischio di perdere la garanzia.
  Le nostre attrezzature adempiono le norme di sicurezza vigenti. Soltanto tecnici competenti in materia sono autorizzati a riparare. Ne è in gioco la vostra sicurezza.
  □ Assicuratevi che il tappo si scolo sia collocato bene, perché può allentarsi durante il trasporto, Fig. 1.

Il fabbricante avvisa che queste attrezzature sono esclusivamente per uso domestico e/o commerciale, intendendo come commerciale gli uffici o camere di dimensioni e caratteristiche simili a quella specificate nei cataloghi commerciali.
Non ne è garantito l'uso industriale, intendendo con quello termine l'utilizzazione in granidi superfici o vicino a sorgenti di calore non ambientali (resistenze, stufe, ecc.).

In caso di esserci bambini in casa

Non sedete né appoggiatevi sull'anta frontale o sull'attrezzatura d'aria condizionata. L'attrezzatura potrebberibaltarsi e produrre danni alle persone e/o alle cose.
Non permiette ai bambini di giocare con l'attrezzatura d'aria condizionata né di manipolarla.
Mantenetete allontanati i bambini piccoli dall'attrezzatura d'aria condizionata, soprattutto qualora l'anta sua aperta, in modo da evitare che ci si appendano o si appoggino, impedendo quindi il ribaltamento dell'attrezzatura.
Non permiette che i bambini giochino o introducano oggetti nelle uscite d'aria e le rimanenti cavity dell'attrezatura.

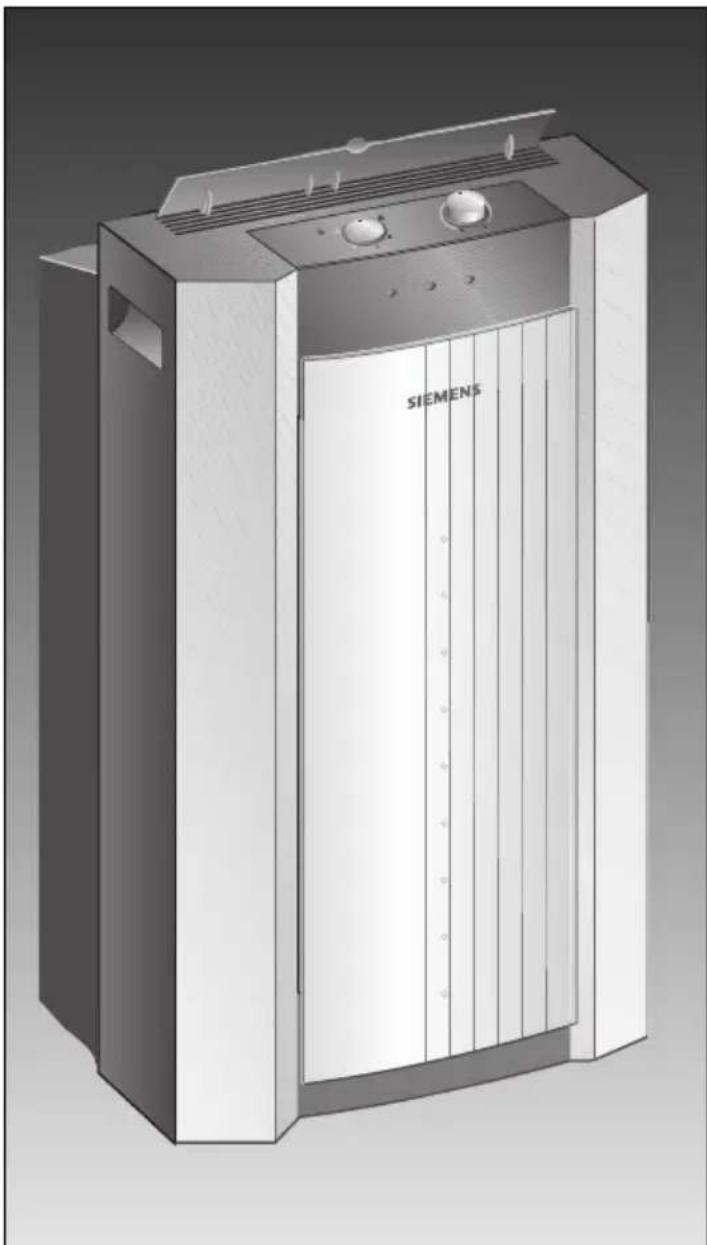

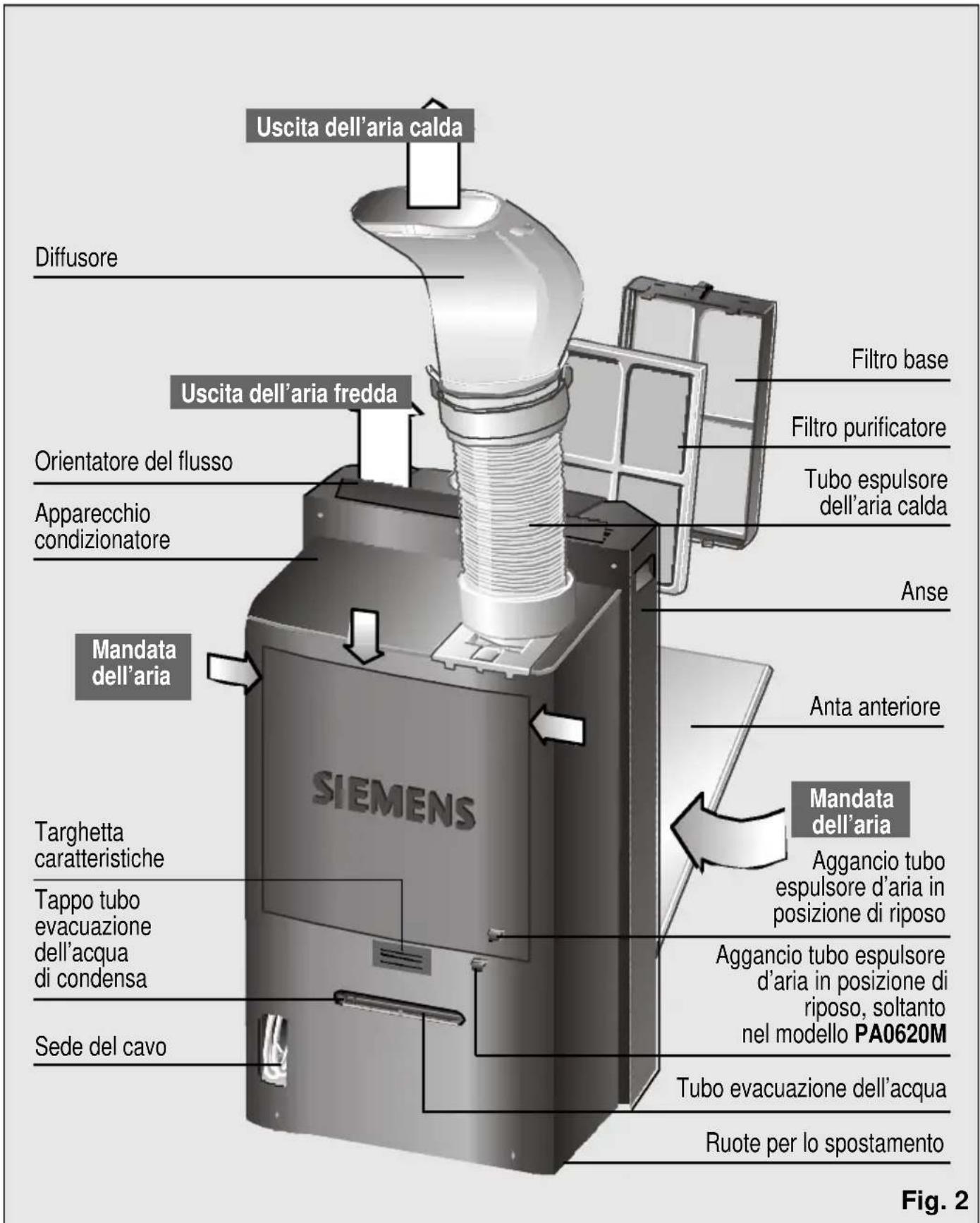

Descrizione dell'apparecchio

Presentazione del vosto nuovo apparecchio

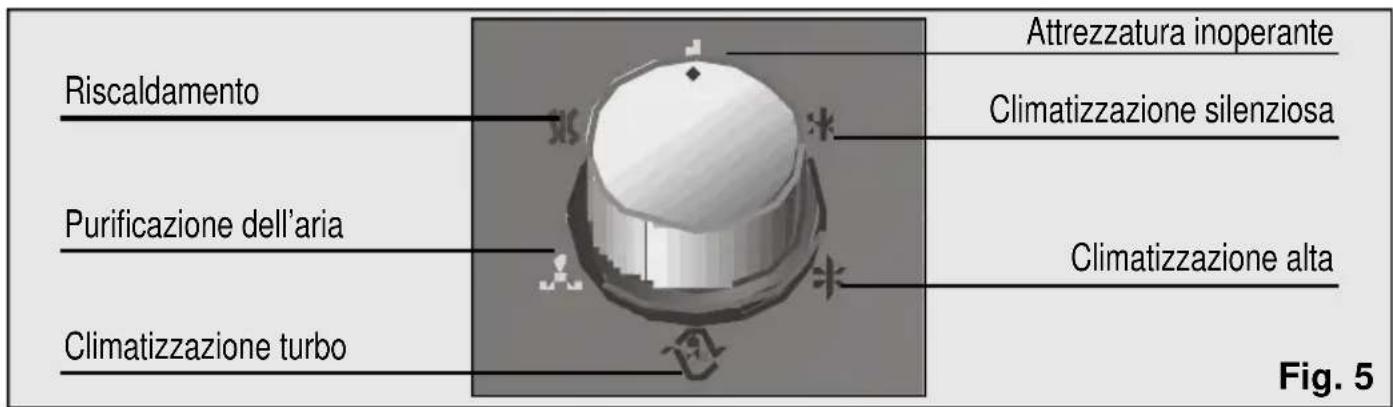

Quadro di controllo

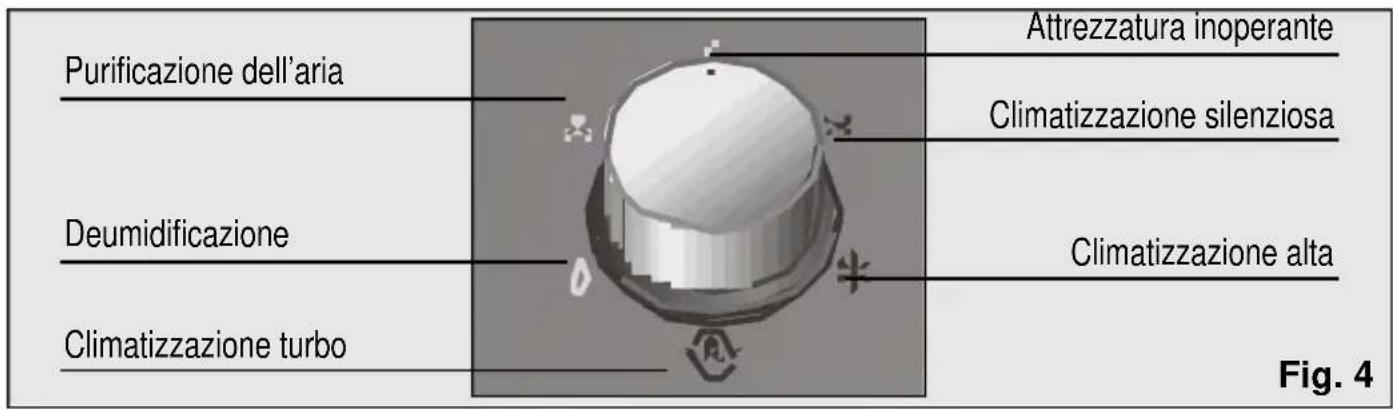

Modello PA0620M/ PA0640M

Modello PA0630M

Presentazione del vosto nuovo apparecchio

Descrizione degli accessori

	Ventosa	Filtro Filtrato	Filtro Filtrato Bocchettone Slitta base purificatore dovippio balcone attivo Art. No: Art. No: Art. No: PA10000Z PA11001Z 448069
PA0620M	√	√		●	●
PA0640M	√	√	√	●	●
PA0630M	√	√	√	●	●
Dimensioni apross min / max (lungo x largo) cm.					Ø parete 14 cm
					70x10/ 205x10

Accessori di serie: Questi accessori sono consegnati con l'apparecchio.
- Accessori opzionali: Questi accessori potranno essere acquistati presso il Servizio Ufficiale del marchio o presso i distributori autorizzati.
Accessori opzionali: Questi accessori potranno essere acquistati soltanto presso il Servizio Ufficiale del marchio.

Condizioni d'uso

Condizioni d'uso

• Questo elettrodomestico deve collegarsi ad una rete di 220/240 V e 50 Hz con una spina munita di messa a terra.
  Protezione tramite un fusibile da 10 A d'azione lenta.
  Nel caso aveste bisogno di una prolunga, essa dovrà essere munita di messa a terra, la sua sezione non dovrà essere minore di almeno 1,5mm^2 per terminale e la sua lunghezza sare inferiore ai 25 m.
  Il cavo di collegamento alla rete elettrica è munito di una sede nel fianco posteriore dell'apparecchio. Vedasi Fig. 2.
  Non permiette l'entrata d'acqua né coprite le entrate e uscite d'aria del vosto appearecchio.

Per sicurezza, prima di collegare il vostro appearecchio è necessario che sia lontano almeno 20 cm da qualiasi superficie vicina, Fig.6.

Attenzione!

Se per qualsiasi motivo fosse necessario sostituire il cavo di collegamento alla rete elettrica con uno nuovo,esso dovrè essere

Condizioni d'uso

sostituito sostanto da personale autorizzato del Servizio Tecnico Ufficiale.

Facciamo ricordare che dopo aver spento l'apparecchio è necessario aspettare 3 minuti circa prima di riaccenderlo. è il tempo necessario per garantire il suo corretto funzionamento.

Evitate di entrare a contatto diretto con l'aria espulsa dal tubo d'évacuatione.

Condizioni di trasporto

L'apparecchio è munito di ruote per agevolarne il trasporto. Se fosse necessario, potete ribaltarlo per agevolarne lo spostamento. In quello caso è conveniente aspettare un tempo minimo di un'ora prima di collegare ancora l'apparecchio.

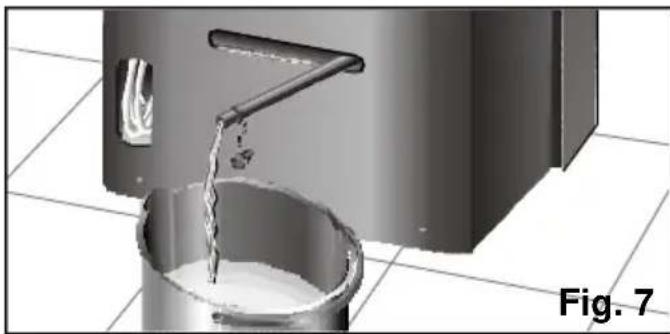

Svuotate prima l'acqua di condensa che ci cui possere nel serbatoio interno, sfilando alla sua sede il tubo di scolo dell'acqua e smontando il tappo - Fig. 7 - per evacuire l'acqua prodotta. All'avvenuto svuotamento del serbatoio, non dimenticate di collocare tappo e tubo nelle loro sedi.

Istruzioni d'uso

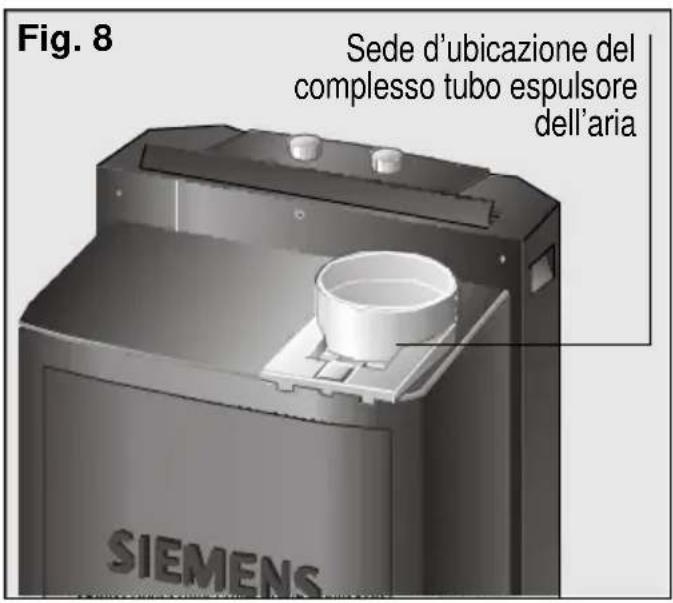

Preparazione dell'attrezzatura

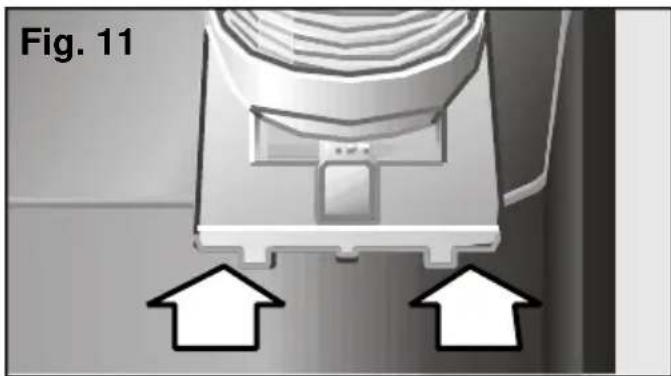

Sistemazione del tubo espulsore dell'aria e accessori nell'apparecchio.

Collocate il tubo espulsore d'aria nell'accoppiamento con linguetta "push" e avvitatelo in senso antiorario, Fig. 8.

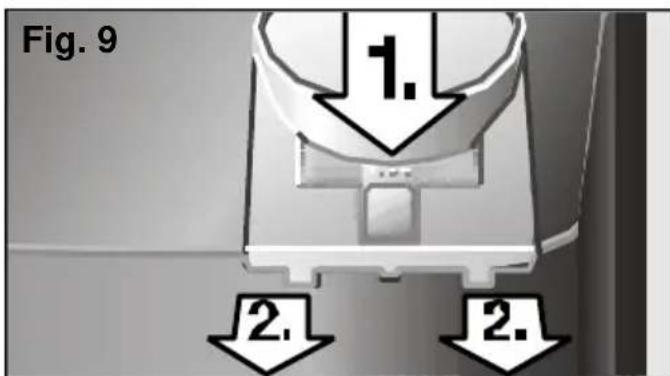

Se vi è più facile, potete estrarre l'accoppiamento dall'attrezzatura premendo la linguetta "push" e sfilandolo in fuori Fig. 9.

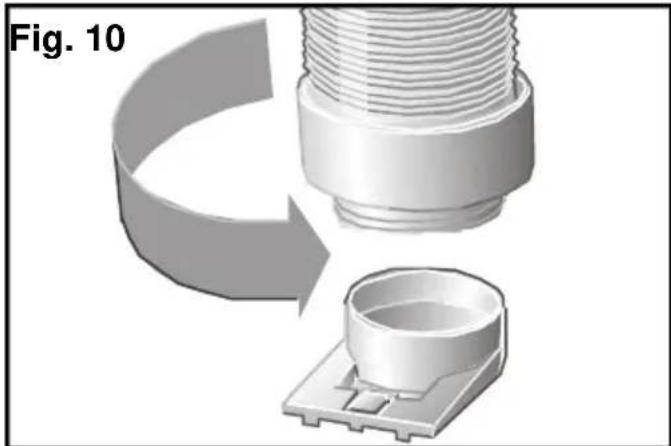

Quando sia fuori, avvitate il tubo espulsore secondo la fig. 10, assicurandovi del suo anticoraggio corretto.

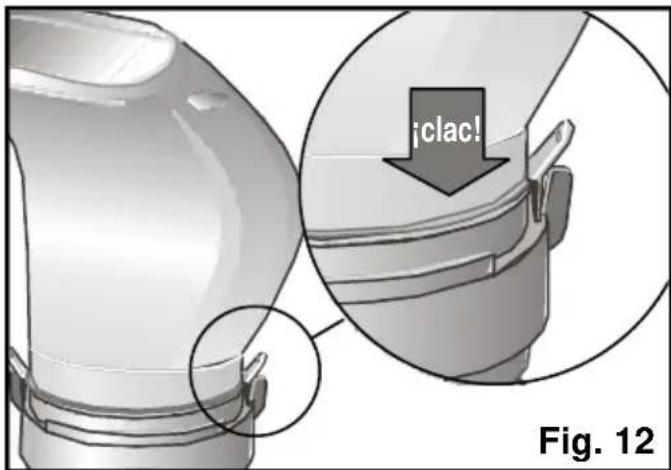

Collocate in seguito quello insieme nell'attrezzatura, inserendolo nella sua sede. Fig. 11.
Ancoraggio diffusore - tubo evacuatione dell'aria

Collocate il diffusore nell'estremo libero del tubo premendo leggermente entrambi lati fino a sentire un "clac". Assicuratevi che i fermagli rimangano chiusi, in modo da evitare che il diffusore caschi giù. Fig 12.

Possibilità d'évacuare l'aria all'esterno Installazione mobile

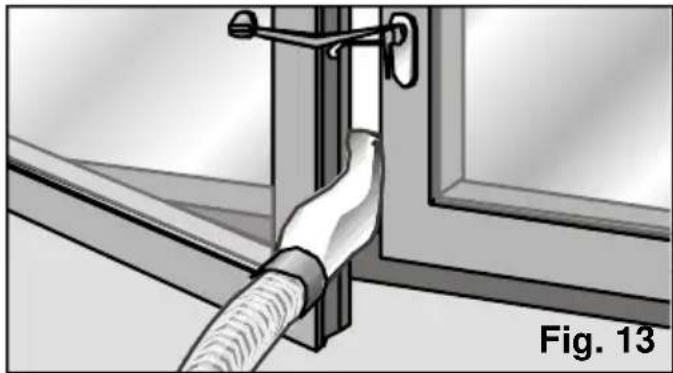

Aprite leggermente la finestra e introducete il diffusore tra l'anta e la cornice.
Chiudete la finestra il più possibile e sostenetela con la ventosa fornita, Fig. 13.

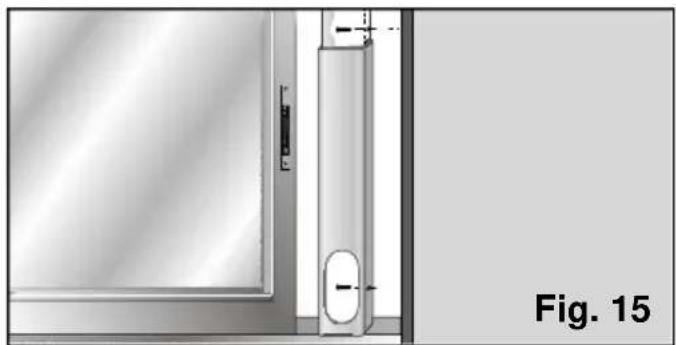

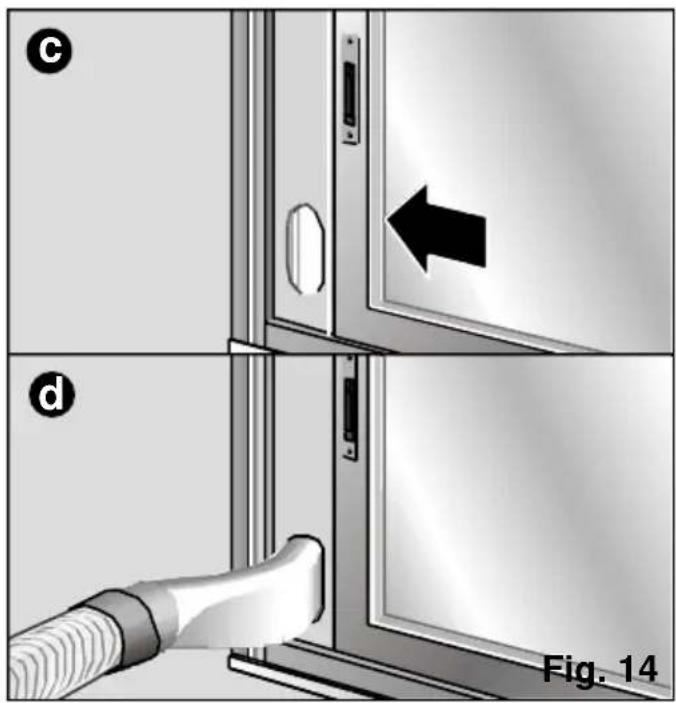

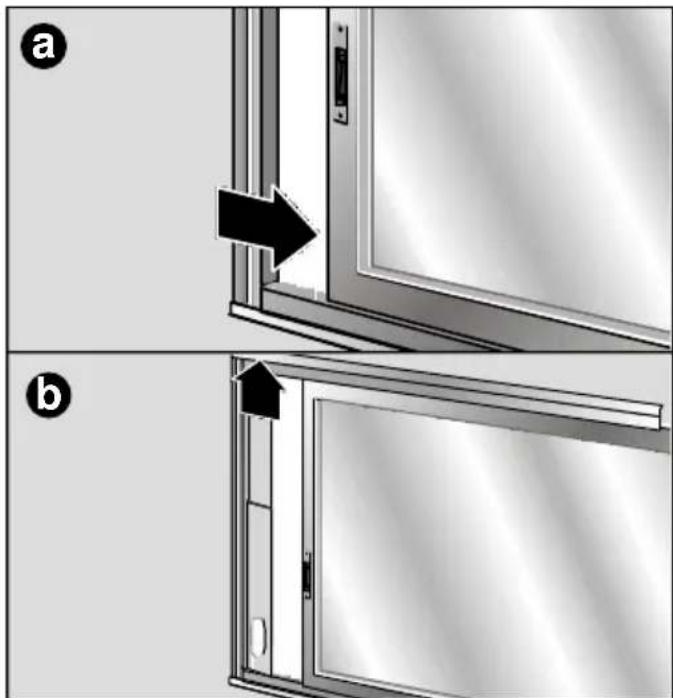

- Può usarsianche l'accessorio d'installazione slitta finestra/balcone (vedasi "Descrizione degli accessori").Fig.14:a,b,c,d.Essoserve sia per finestre orizzontali, sia verticali/ balconi.

- Per poterlo fissare nella finestra / balcone è munito di due fori laterali. Tramite due viti (non comprese nell'accessorio) l'utente potra fissarlo sulla cornice o sul muro perché pericolo che possa muoversi o cadere alla sua posizione, Fig. 15.

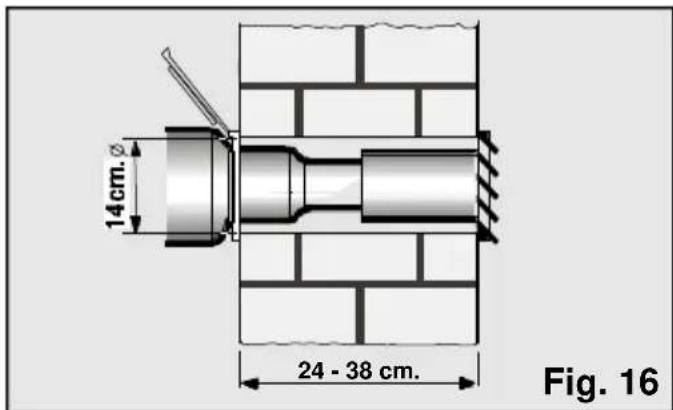

Installazione fissa

Si fa usando l'accessorio bocchettone, vedasi "Descrizione degli accessori".

Per espellere l'aria calda attraverso il muro bisogna eseguire un foro di diametro 14 cm inesso per collocarvi il bocchettone, Fig.16.

Rimuovete il diffusore e collegate il tubo espulsore d'aria all'accessorio.

Note:

Non allungareenza motivo il tubo espulsore dell'aria calda (lunghezza massima:140 cm).

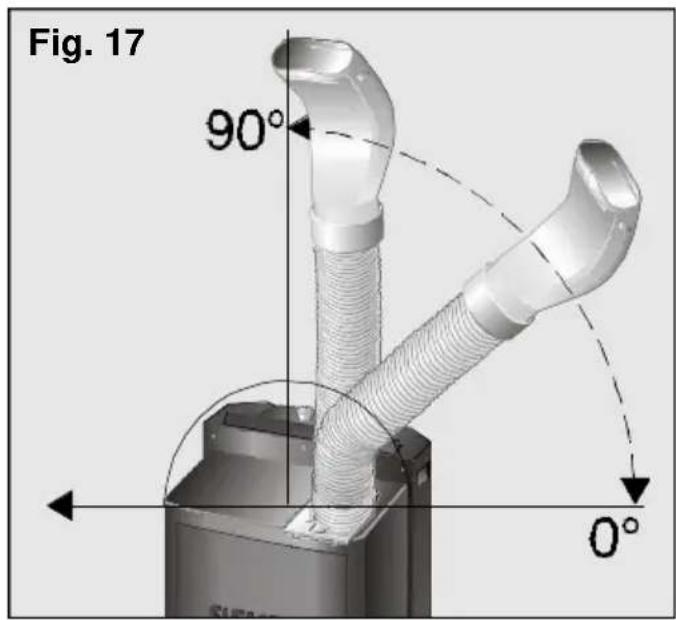

Quando il tubo è ormai collocato, non devono eseguirsi curve a gomito altrimenti si impedirebbe l'idonea uscita d'aria calda che più implicare inoltre una riduzione della potenza frigorifera e del rendimento.

Per raggiungere la massima efficienza di refrigerazione e il minimo livello di rumore è consigliabile collocare il tubo espulsore ad un'altezza superiore all'altezza totale dell'apparecchio, Fig. 17.

Climatizzazione

In questa funzione l'apparecchio raffredda, purifica e deumidifica simultaneamente l'aria dell'ambiente, creandoosi un clima gradevole.

Collegare l'apparecchio alla rete elettrica.
Rivolgere il tubo espulsore dell'aria calda versuso l'esterno. Per evitare un eccessivo rumore e perdita d'efficienza è necessario collocare il tubo espulsore d'aria come descripto nella Fig. 13. Vedasi punto "Possibilità d'avacuire l'aria all'esterno".

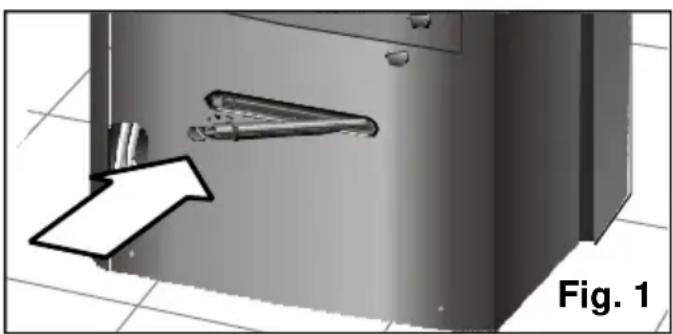

Verificare che il tappo, Fig. 1, sia situato nel tubo d'evacuatione per evitareosi che l'acqua possa uscire all'esterno e bagnare la superficie d'appoggio.
Alzare l'orientatore d'aria situato nella parte superiore dell'apparecchio. Nei modelli PA0630M quest'orientatore non è installato con l'apparecchio. Vedasi figure 25 e 26 nel punto "Riscaldamento".

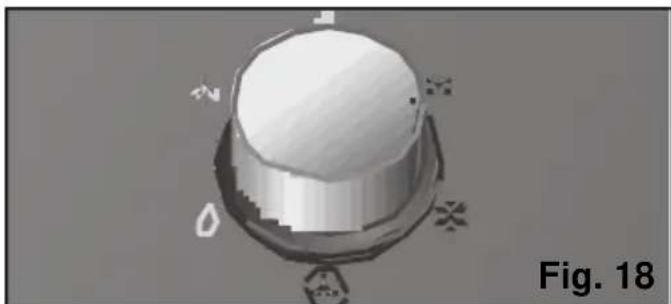

Selectionare la funzione di climatizzazione silenziosa 串 , alta 串 o turbo Fig.18

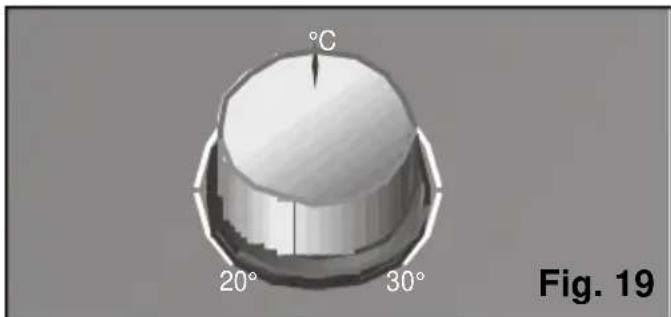

Collocare il termostato sulla temperatura desiderata Fig. 19. Se l'apparecchio si spegne automaticamente perché la camera ha raggiunto la temperatura selezionata, si dovrà aspettare che la temperatura ambiente aumento 2 - 3^ perché riprenda il suo funzionamento.

Durante il condizionamento, parte dell'acqua condensata si evapora automaticamente ed è evacuata verso l'esterno insieme all'aria espulsaattraverso il tubo espulsore d'aria calda.

In condizioni d'alta umidità l'apparecchio accumulera acqua condensata nel serbatoio interno. Raggiunto un determinato livello, si accenderà la spia, Fig. 3, che indica il riempimento del serbatoio dell'acqua condensata e la necessità di vuotarlo. In questo caso, l'apparecchio non raffredda più edovrete evacuire l'acqua come spiegato in "Condizioni di trasporto", Fig. 7.
Si consiglia di spegnere l'apparecchio durante l'evacuatione dell'acqua.

Attenzione!

Facciamo ricordare che hanno aver spento l'apparecchio è necessario aspettare 3 minuti circa prima di riaccenderlo. è il tempo necessario per garantire il suo corretto funzionamento.

Deumidificazione

Nella funzione l'attrezzatura riduce l'umidità dell'ambiente e lo purifica

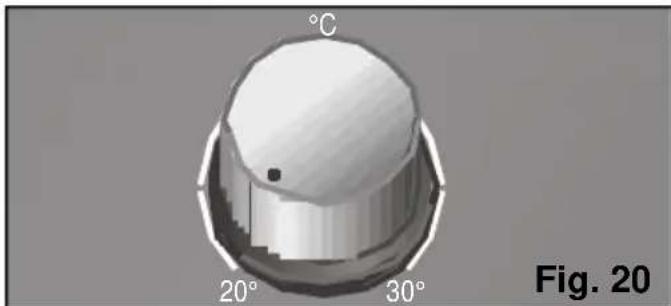

Collocate il termostato in posizione di minima temperatura, Fig. 20.

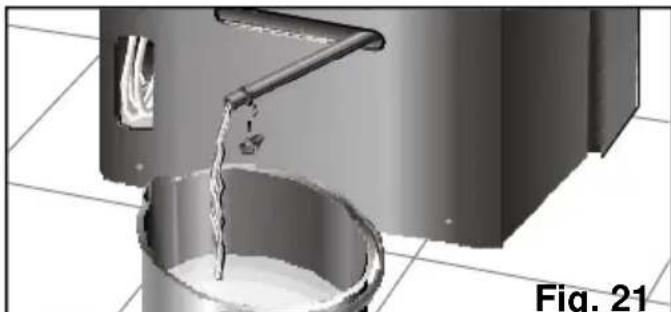

Situate un recipiente all'uscita del tubo e rimuovete il tappo per raccogliere l'acqua di condensa, Fig. 21.

Estraete il diffusore e collocate il tubo espulsore d'aria nella posizione indicata nella figura 22.
Seosi vuoile e anche possibile smontare completamente il tubo espulsore.

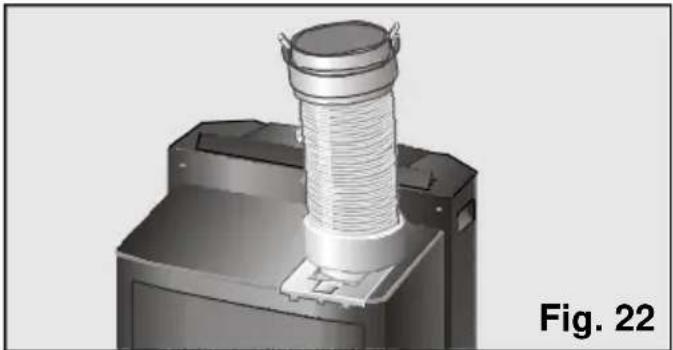

Fig. 22

Alzare l'orientatore d'aria situato nella parte superiore dell'apparecchio. Nei modelli PA0630M quest'orientatore non è installato con l'apparecchio. Vedasi figure 25 e 26 nel punto "Riscaldamento".
Collegate l'attrezzatura nella rete elettrica.
Nella manopola di selezione di funzioni scegliete la relativa funzione deumidificazione a seconda del modello d'aria condizionata.
Per modelli con riscaldamento elettrico*e per i rimanenti modelli

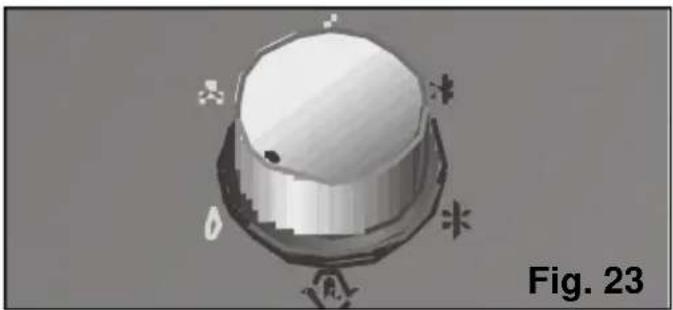

Fig. 23

Attenzione!

La quantità d'aria deumidificata può variarare a seconda delle condizioni ambientali (Vedasi "Dati tecnici").

Quando si cambia la funzione, non dimenticarsi di collocare il tappo del tubo d'evacuatione dell'acqua, altrimenti uscirebbe dell'acqua appena l'apparecchio incominciasse a funzionare.

Tenete sempre conta che per far funzionare l'apparecchio bisogna che la temperature ambiente sia magiore o uguale ai 18^ .

In quello modo di funzionamento la temperature della camera aumento leggermente.

Purificazione dell'aria

In questa funzione viene ricircolata l'aria all'interno della stanza (ventilazione), passandolaattraverso ununsystemadi filtraggio.

L'attrezzatura è munita di unrello base (installato inessa) e unrello purificatore (eccetto nei modelli PA0620M) da installare dall'utente sulla propria attrezzatura-Vedasi punto "Installazionerello purificatore" per evitare:

• Pollini, batteri e polvere.

• Collocate il tubo espulsore dell'aria nella stessa posizione che nel modo deumidificazione.
  Alzare l'orientatore d'aria situato nella parte superiore dell'apparecchio. Nei modelli PA0630M quest'orientatore non è installato con l'apparecchio. Vedasi figure 25 e 26 nel punto "Riscaldamento".
  Collegate l'attrezzatura alla rete elettrica.

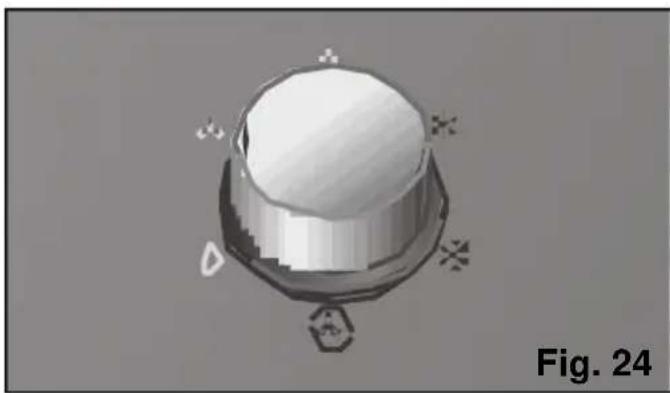

  Selectionate il modo di purificazione @ attenuare il selettore di funzioni. Fig. 24.

Nei casi e modelli che ne siano muniti, consigliamo di lasciare i filtri opzionali installati indipendente alla funzione scelta (climatizzazione, deumidificazione, purificazione dell'aria). Cosi otterrete una maggiore efficacia purificatrice.

A seguito della configurazione interna dei modelli PA0620M, nel modo ventilazione viene evacuataanche dell'aria all'esterno. Per diminuire il senso di rumore, si consiglia di estrarre il tubo d'evacuatione dell'aria.

Riscaldamento

(soltanto nel modello PA0630M)

Nella posizione l'apparecchio riscalda l'aria della stanza fino a raggiungere la temperatura desiderata dall'utente, purificando anche l'aria dell'ambiente.

Collegate l'apparecchio alla rete elettrica.
Collocate il tubo espulsore dell'aria nelle stesso modo che nella funzione deumidificazione.

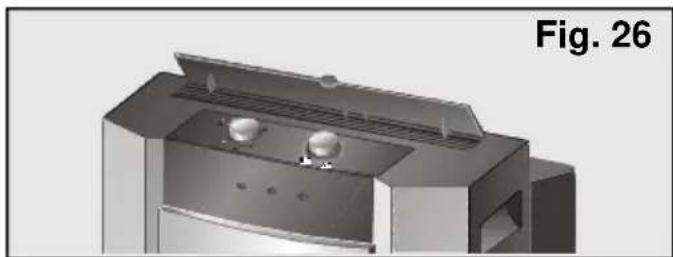

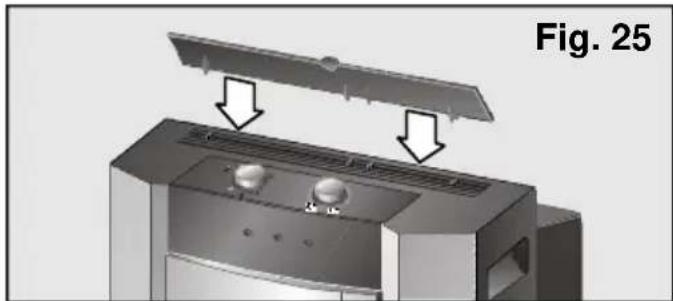

Nei modelli PA0630M quest'orientatore d'aria non è installato con l'apparecchio. Per una migliorie distribuzione del flusso d'aria, il fabbricante ne consiglia l'infallazione previa. Il modo di collocamento dell'orientatore è indicato nelle figure allegate.

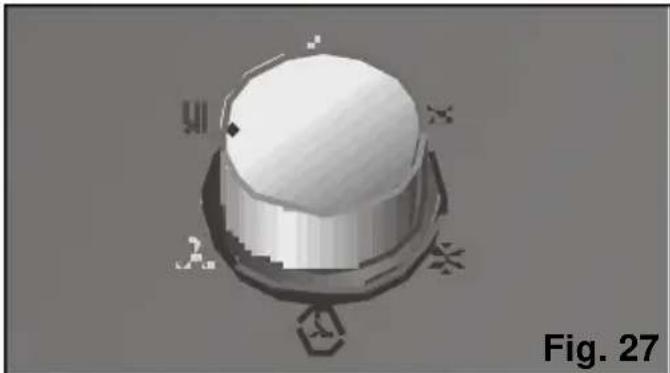

Selectionate la funzione riscaldamento. Fig. 27

Collocate il termostato nella temperatura desiderata. Raggiunta但这a temperatura, l'apparecchio si spegne automaticamente e si riaccenderà quando scenda 2 - 3^

Attenzione!

Non coprite le entrate e uscite d'aria del vosto appearecchio!

Pulizia dell'apparecchio

Per sicurezza, prima di agire sull'attrezzatura bisogna staccarla alla rete elettrica.
L'apparecchio può essere pulito con un panno o spugna, acqua tiepida e un detersivo leggero.
Non usate mai dell'acqua calda (o literature, 40^ ), candeggina, acidi, pagliette, spazzole o detersivi abrasivi, ed evitate l'entrata d'acqua nell'apparecchio.
Non pulite l'attrezzatura con una manichetta d'acqua né con aria a pressione.

Pulizia e sostituzione di filtri purificatori

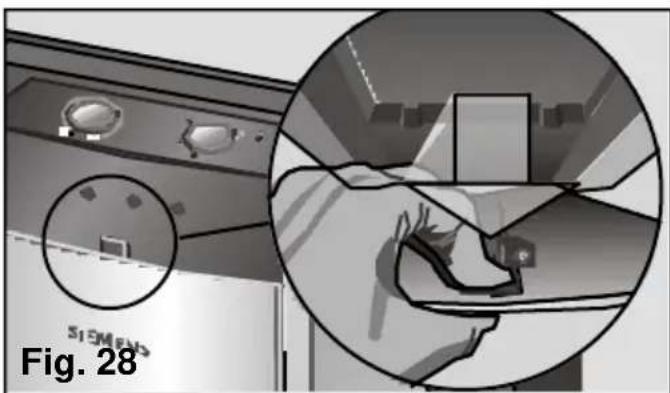

Per averere accesso alla sostituzione del filtropurificatore bisogna aprire l'anta anteriore dell'unità (non bisogna rimuoverla): basta premere il fermaglio superiore interno dell'anta, Fig. 28. L'anta si apree fino ad una battuta di sicurezzaenza rischio di cadere.

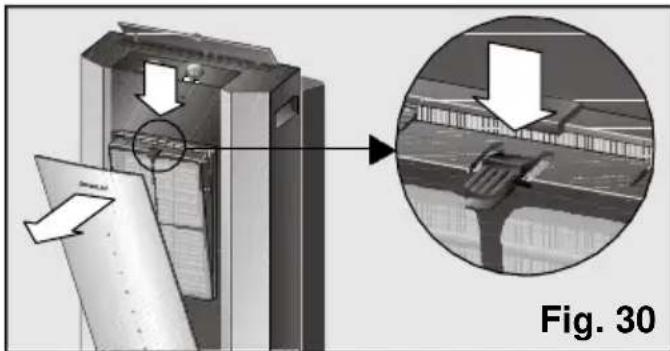

Tutti i modelli sono provvisti di unrello base d'aria che bisogna pulire nel tempo, Fig. 29. In merito bisogna sostanto premere il fermaglio situato nella parte superiore ed estrarlo alla sua sede, Fig. 30. Per lavarlo basta sciacquarlo in acqua del rubinetto, asciugarlo e rimetterlo aosto.

Filtro base lavabile
Fig. 29

Attenzione! Non introducete il filtro base nel lavastoviglie. Il materiale di plastica con cui è stato fatto non è idoneo per il lavastoviglie e non resiste le alte temperature dei programmi di lavaggio. Finirebbe per deformarsi o addirittura spaccarsi.

Il filtro purificatore di cui è munita l'attrezzatura (secondo i modelli) dovrè essere installato dall'utente (Vedasi punto "Installazione filtro purificatore").

Ilhetto purificatore garantisce una maggior qualità dell'aria che viene ricircolata nella cameraattraverso la vostra attrezzatura.

La presenza del filtro purificatore può ridurre leggermente la capacité frigorifera dell'attrezzatura, soprattutto se è satura o guasta, per la qualcosa è consigliabile verificarlo e sostituirlo almeno una volta l'anno.

(Questi accessori potranno acquistarsi presso il Servizio Ufficiale del Fabbricante o dai distributori autorizzati). Vedasi punto "Descrizione degli accessori".

Installazione del filtro purificatore

• Verificate che ilhetto purificatore sia collocato nella cornice: altrimenti, installato come indicato alla Fig 31

Pulizia e manutenzione

• Estraete il filtro base dell'attrezzatura, Fig. 30.
• Introducete il filtro purificatore + cornice nel filtro base come indicato alla Fig. 32 tenendo conto che dovrete anzitutto insertirlo nelle pattine inferiori.

• Installate quello insieme nell'attrezzatura, facendo combaciare le pattine inferiori e i fori della carcassa anteriore dell'attrezzatura, premendo il fermaglio superiore sono a sentire un "clic" a dimostrazione che l'insieme è collocato correttamente.
• Chiodete l'anta anteriore dell'attrezzatura.

Attenzione!

Per assicurare un funzionamento corretto dell'attrezzatura, collocate soltanto un gioco di filtri sulla cornice.

Notes:

Per evitare che l'anta anteriore dell'apparecchio cada e provochi danni fisici e/o materiali questi modelli sono muniti di un fermo di sicurezza fino il qualeessa cui si èsere aperta. Per una magiore comodità qualora si pulisce o si sostituiscono i filtri èanche possibile rimuovere l'anta dell'apparecchio, vedasi Fig.29.In questo caso, o se per qualunque altro motivo I'anta uscisse alla propria sede originale,l'utente dovrà seguire i passi seguenti per la sua collocazione corretta:

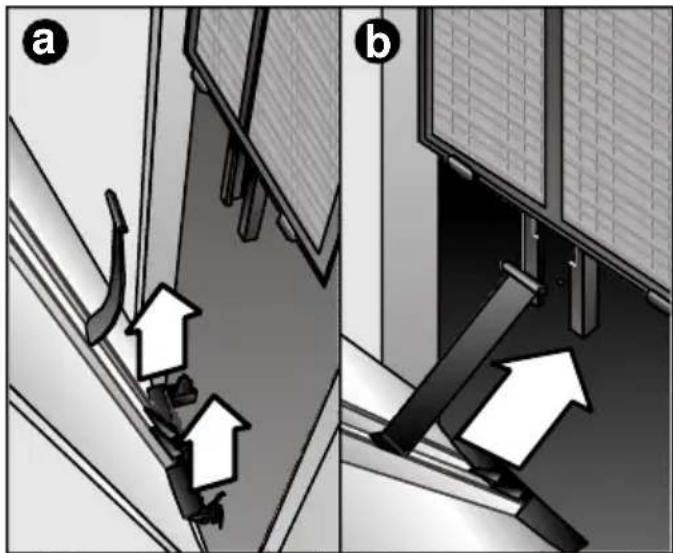

1^ Alzare l'anta fino ad estrarla dagli appoggi inferiori, (Fig. 33: a).

2° Posizione are il fermaglio in plastica nella scanalatura frontale dell'apparecchio (a forma di T) e spostarlo in giu fino il fermo di sicurezza, (Fig. 33: b).

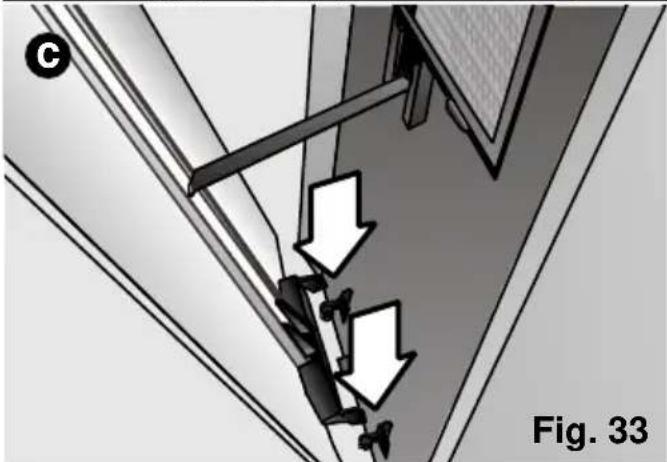

3° Facendoattenzione, collocarele patte inferiori dell'anta nei fermi frontali dell'apparecchio in modo da evitare che la patta in plastica più collocata nel passo anteriore esca alla propria posizione,(Fig. 33:c).

In seguito a questi passi l'utente dovrassic incurarsi che I'anta sia stata collocata correttamente e che non cada quando la si apra di nuovo. (L'anta rimane aperta fino al fermo di sicurezza). Altrimenti si dovranno ripetere i passi 1^ e 2^

Pulizia e manutenzione

Condizioni di deposito

Alla fine d'ogni stagione, per fare in modo che l'apparecchio occupi il minore spazio possibile, il tubo d'evacuation dovrà essere collocato in posizione di riposo.

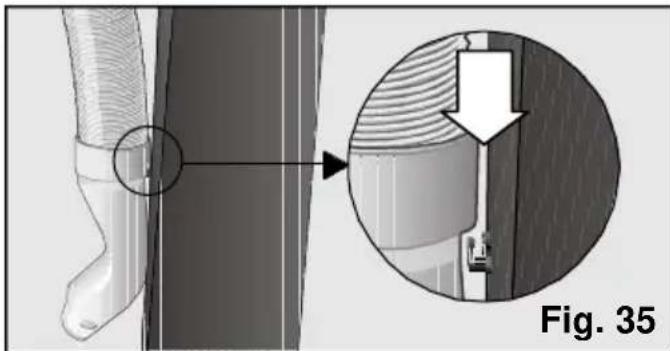

Per farlo,iegare il tubo verso la parte posteriore dell'apparecchio e trattenerlo dall'attacco diffusore, Fig.34e 35.

Considerazioni che vi faranno risparmiare chiamate al Servizio Tecnico

Condizioni generali di funzionamento Cosa fare se ...?

... l'apparecchio non funziona ...

Verificate che la spina sia inserta.
- Verificate che il selettore di funzioni non sia sulla posizione inattiva.
Verificate che ci sia energia nella rete e che il fusibile non sia bruciato.
Ajustar el termostato a su posicion de minima temperatura.
... l'apparecchio non funzione e la spia luminosa d'indicazione di piano del serbatoio d'acqua di condensa è accesa ...
□ Collocate l'apparecchio su un pavimento orizzontale. Se la spia è ancora accesa, vuotare il serbatoio interno d'acqua dell'apparecchio. (Vedansi istruzioni in "Climatizzazione").

... l'attrezzatura non funzione e la spia luminosa d'indicazione di livello del serbatoio d'acqua condensata lampeggia...

Si tratta di un guasto delle sonde termiche. Chiamate il Servizio d'Assistenza tecnica Ufficiale del marchio.
... l'apparecchio non raffredda abbastanza ..
Verificate che le unioni del tubo espulsore dell'aria calda siano idonee.
Verificate che la traiettoria del tubo d'espulsione non sia troppo curvata e che la sua lunghezza non superi 140 cm.
Verificate che il tappo del tubo d'evacuatione dell'accua via collocato nel suddetto tubo.
Collocate la ventosa in modo che l'intercapedine della finestra sia minima.
Chiudete le persiane per minimizzare la radiazione solare.

Considerazioni che vi faranno risparmiare chiamate al Servizio Tecnico

... rilevate acqua nell quadro di controllo o nella sede di disposizione del filtro base ...
Non dovete preoccuparvi: è dovuto al funzionamento stesso dell'apparecchio.

Considerazioni generali sul livello di rumore

... l'apparecchio produce un rumore effecssivo ...

Bisogna distinguere tra due tipi di rumore: quello dovuto al funzionamento normale dell'apparecchio e quello di facile soluzione. In seguito sono descritti alcuni di questi possibili rumori in modo da poterli determinare meglio.

Rumori perfettamente normali

Se sentite un rumore ciclico d'acqua, gorgoglio, è dovuto al funzionamento della pompa che fa ricircolare l'acqua per migliorare la potenza dell'apparecchio.
Se sentite dei rumori simili a dei mormorii sordi, sono inevitabili e dovuti al funzionamento del compressore.
Se sentite un leggero sibilo, si tratta del suono prodotto dal passaggio del refrigerante attraverso i tubicini dell'apparecchio quando si accende il compressore

Se sentite un breve rumore tipo "clinic", si tratta del rumore generato dall'accensione o spegnimento della pompa o il rumore generato dal regolatore quando accende o stacca l'electronica.

Rumori di facile soluzione

□ Assicuratevi che il tubo espulsore d'aria,或者其他 manicotti del diffusore e del collettore, sino fissati saldamente all'apparecchio.
Verificate che l'entrata e uscita d'aria dell'apparecchio siano liberi da ostacoli.
Verificate che l'apparecchio non sia a contatto diretto con mobili o altri elettrodomestici, in modo da evitare che l'uscita d'aria incida direttamente su di loro e ne aumento il livello sonoro.

Qualsiasi altro guasto o riparazione deve essere portato a termine da un technique specializzato. Consultate il distributore autorizzato, il Servizio Clienti o la nostra Rete di Servizi Tecnici del Fabbricante.

Servizio Tecnico / Garanzia

Servizio Tecnico

Se dopo aver tenuto conta delle istruzioni d'uso e installmente, in particolare quanto indicate nel capitolo "Considerazioni ..." il vosto appearecchio non funzionasse, ricordate che la nostra Rete di Servizi Tecnici è alla vostra disposizione.

Percio, quando comunichiate il guasto, indicate il modello (E-NR) e il n. di fabbricazione (FD) del vosto apparecchio, che troverete nella targa di caratteristiche, Fig. 2.

Garanzia

In anni paesi sono valide le condizioni di garanzia stabilite dalle relative Società Distributrici. Per ulteriori dettagli in merito dovrete recarvi presso il Distributore dove avete acquistato il vosto appearecchio, fornendogli il modello e il n. di fabbricazione. Per qualsiasi intervento realizazo durante la garanzia, è imprescindibile insoltrare lo scontrino dell'acquisto dell'apparecchio.
