PA0630M - Ar condicionado SIEMENS - Manual de utilização gratuito

Tipo de produto	Ar condicionado portátil monobloco
Marca	Siemens
Modelo	PA0630M
Alimentação elétrica	220-240 V ~ 50 Hz, 10 A (fusível lento)
Tomada de terra	Obrigatório
Funções principais	Climatização, desumidificação, purificação do ar, aquecimento
Potência de refrigeração	Não especificada no manual
Capacidade de desumidificação	Variável conforme as condições ambientais
Temperatura mínima de funcionamento	≥ 18 °C (modo desumidificação)
Tipo de filtro	Filtro básico (lavável) + filtro purificador ativo (substituível)
Acessórios incluídos	Tubo de evacuação de ar, difusor, ventosa, filtro básico
Acessórios opcionais	Passagem de parede (ø 14 cm), corrediça janela/varanda
Comprimento máximo do tubo de evacuação	140 cm
Distância mínima das superfícies	20 cm
Nível sonoro	Não especificado no manual
Reservatório de água condensada	Com indicador de enchimento, drenagem manual
Manutenção e limpeza	Limpar o filtro básico com água morna; substituir o filtro purificador pelo menos uma vez por ano
Segurança	Desligamento automático se o reservatório estiver cheio; proteção infantil; fusível 10 A
Garantia	De acordo com as condições do distribuidor
Reparabilidade	Intervenções reservadas a um técnico autorizado

Perguntas frequentes - PA0630M SIEMENS

Por que o aparelho não funciona?

Verifique se a tomada está conectada, se o seletor de funções não está na posição desligado, se há corrente e se o fusível não queimou. Ajuste o termostato para a posição de temperatura mínima.

O que fazer se o indicador do reservatório de água condensada estiver aceso?

Coloque o aparelho em uma superfície plana. Se o indicador permanecer aceso, esvazie o reservatório de água interno retirando o tampão de drenagem (ver fig. 7).

Como limpar o filtro básico?

Abra a porta frontal, retire o filtro básico pressionando o clipe superior, lave-o em água corrente, seque-o e coloque-o de volta. Não use máquina de lavar louça.

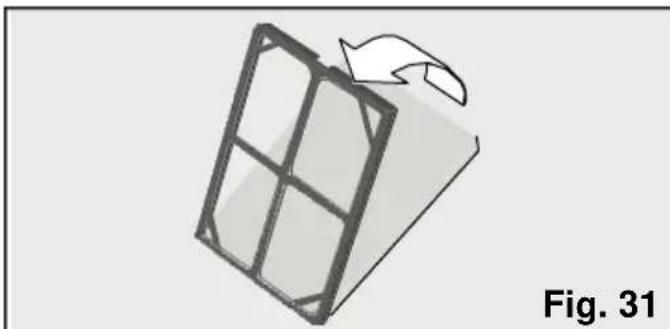

Como instalar o filtro purificador?

Remova o filtro básico, insira o filtro purificador + posicionador no filtro básico encaixando primeiro nos ganchos inferiores, depois monte o conjunto no aparelho até ouvir um 'clique'.

O aparelho não está refrigerando o suficiente, o que fazer?

Verifique as conexões do tubo de evacuação, se não está muito dobrado e não excede 140 cm. Certifique-se de que o tampão de drenagem está no lugar e que a janela está bem fechada com a ventosa.

Pode-se usar uma extensão elétrica?

Sim, desde que tenha uma tomada de terra, seção de pelo menos 1,5 mm² por condutor e menos de 25 metros de comprimento.

Como usar a função de aquecimento?

Conecte o aparelho, coloque o tubo de evacuação como para a desumidificação, instale o orientador de ar (fornecido), selecione a função de aquecimento e ajuste o termostato.

Por que há água na grade do painel de controle?

Não se preocupe, isso é devido ao funcionamento normal do aparelho.

Como guardar o aparelho no final da temporada?

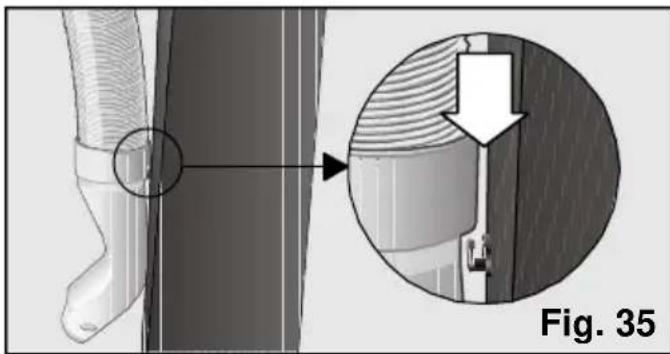

Dobre o tubo de evacuação para trás e prenda-o com o gancho do difusor para reduzir o espaço ocupado.

Qual é o procedimento em caso de falha eletrônica com o símbolo de reservatório cheio na tela?

Trata-se de uma falha das sondas térmicas. Contate o serviço técnico oficial da marca.

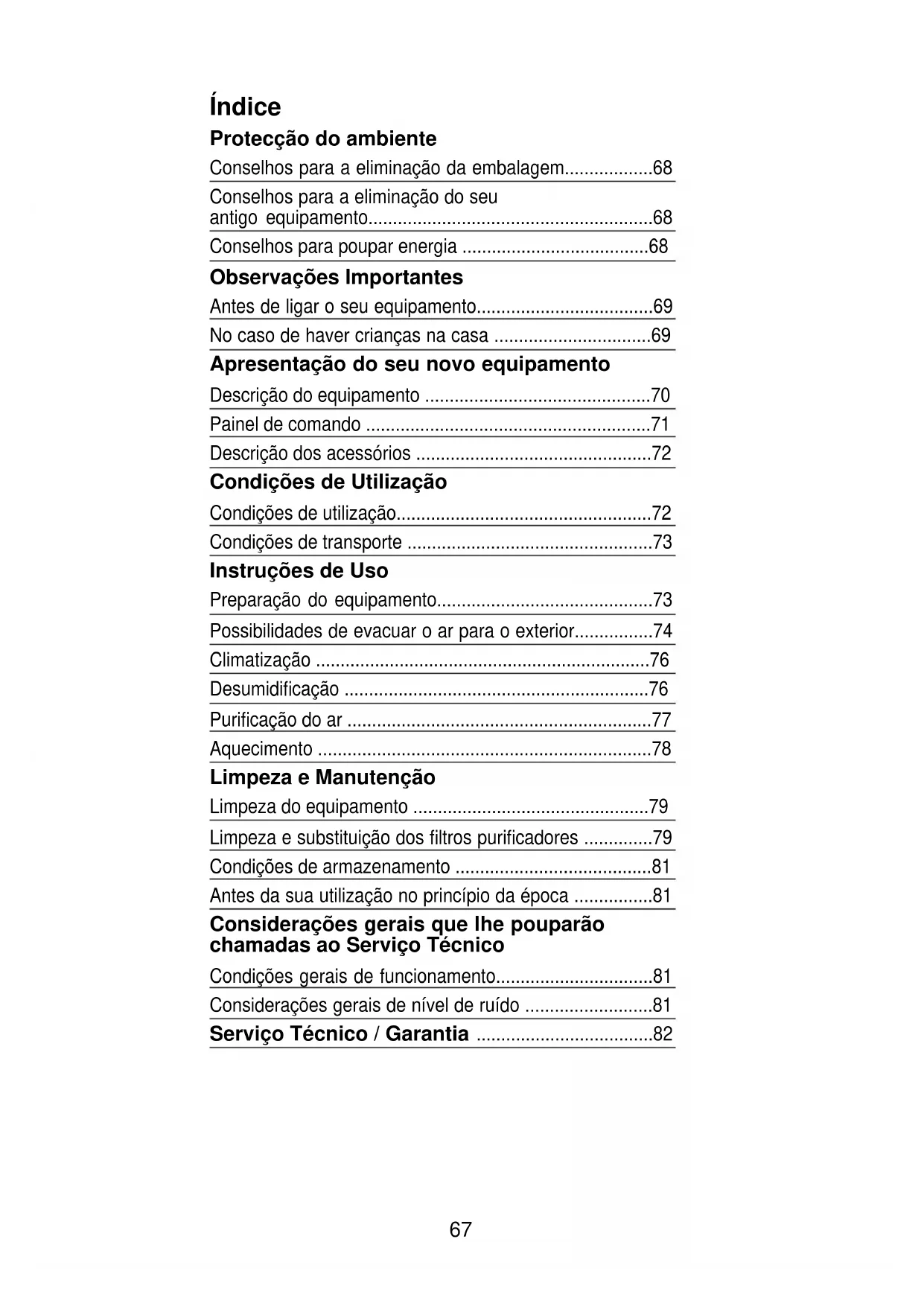

MANUAL DE UTILIZADOR PA0630M SIEMENS

Proteção do ambiente

Conselhos para a eliminação da embalagem. 68

Conselhos para a eliminação do seu antigo equipamento. 68

Conselhos para poupar energia 68

Observações Importantes

Antes del ligar o seu equipamento. 69

Apresentação do seu novo equipamento

Descrição do equipamento 70

Descriçao dos acessórios 72

Condições de Utilização

Condições de utilizesaçao. 72

Condições de transporte 73

Instruções de Uso

Preparacao do equipamento. 73

Possibilidades de evacuar o ar para o exterior. 74

Climatização 76

Desumidificacao 76

Purificacao do ar 77

Aquecimento 78

Limpeza e Manutenção

Limpeza do equipamento 79

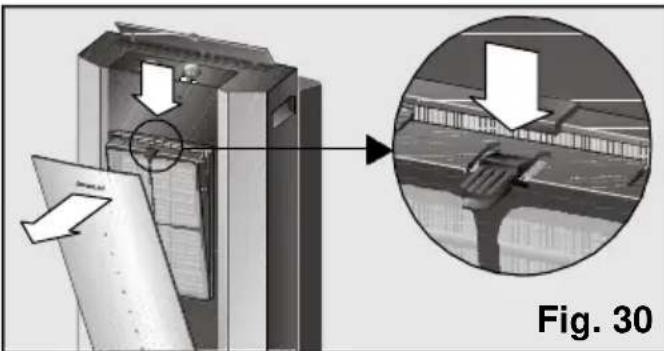

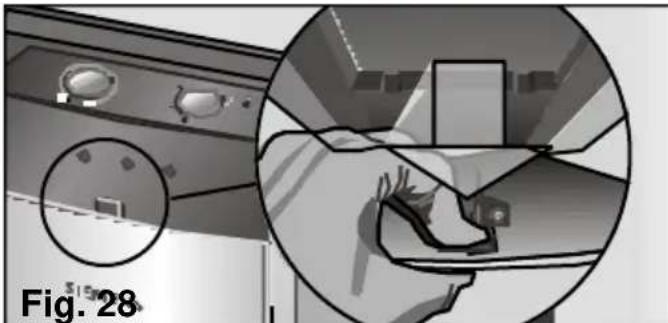

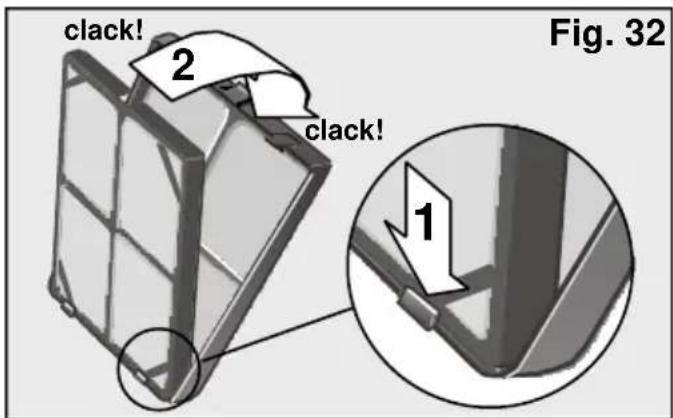

Limpeza e substituicao dos filtros purificadores 79

Condições de armazenamento 81

Antes da sua utilização no princípio da época 81

Considerações gerais que Ihe pouparão chamadas ao Servico Tecnico

Condições gerais deestrutura 81

Conselhos para a eliminação da embalagem

Respeite o ambiente quando se dispuser a eliminar a embalagem do seu equipamento.
Os{nossos produits embalam-se cuidadosamente para o transporte. Todos os materiais realizados na embalagem são respeitosos para com o ambiente (-
Reciclando a embalagem, contribui por umazo para um menor consumo de materiasprimas e por除外, para reduzir o volume das lixeiras.
- Contribua de um modo eficaz para a proteção do ambiente atraves de administração correcta da embalagem; para也是如此, leve-a ao centro de recolha da sua Camara Municipal mais proximo. Se ele a aceitar, también poderá devolver a embalagem ao经商ciante que lhe vendeu o equipamento.

Conselhos para a eliminação do seu antigo equipamento

Desligue o equipamento da rede e corte o fio de ligacao.
Os equipamentos levam materiais reciclaveis que podem ser recuperados, paraveal de materiais perigosos (como metais pesados ou fluidos refrigerantes) que podem provocar a contaminacao do solo ou da atmosalera. Contribuaactively para a protecao do ambiente certificando-se de que o seu antigo equipamento e eliminado de forma respeitosa em termos ambientais. Para isso, entrega o equipamento num centro oficial de recolha ou recuperação de materiais (a sua Camara Municipal informa-lo-à onde se encontrar o punto de recolha mais proximo). Os equipamentos contem liquidos refrigerantes que devem ser eliminados em conformidade com os regulamentos vigilentes.
Este aparelho está marcado em conformidade com a Direcva 2002/96/CE relativa aos residuos deequipamentos electricos e electronicos (waste electrical and electronic equipment - WEEE).

Adirectiva estabelace o quadro para acriacao de umsystema de recolha e valorização dos equipamentos usados valido em todos os Estados-Membros da União Europeia.

Conselhos para poupar energia

Durante a etapa de uso, o seu equipamento gasta energia, o que gera um impacte ambiental. Por isso, deve tentar melhorar a eficácia do equipamento e portanto reduzir o consumo.

Desligue o equipamento de ar condicionado quando não o necessitar.
- Selezione una temperatura idonea. As temperaturas demassiado baixas levam consigo um alto consumo de energia.
Cologne o equipamento num lugar que esteja longe de possiveis fontes de calor (radiacao solar, etc.) e que disponha de uma boa circulacao de ar.
- Certifique-se de que o equipamento se instalara correctamente. No ar condicionado é possível encontrar uma reducao do consumo de energia ate 30% reduzindo a entrada de calor no quarto atraves do uso de toldos, persianas ou cortinas nas superficies envidracadas.
- Utilize os acessórios incluídos no seu equipamento, bem como os espécíficos que se descrevev no capítulo "Possibilidades de evacuar o ar para o exterior", para reduzir ao máximo a passagem de ar do exterior para dentro do quarto. Em caso de'utilização de acessórios. Para fazer uma redução da eficiência do seu equipamento e portanto um maior gasto enerétrico, aconseha-se seguir as instruções de colocação do tubo de evacuação de ar de acordo com as recomendações do fabricante (Ver "Possibilidades de evacuar o ar para o exterior").

Evite formar curvas muito fechadas e alongar desnecessariamente o tubo expulsor de ar.
Na evacuação do ar quente, no caso das janelas correções, instale o acessório que evita a entrada de ar quente do exterior e que melhora a eficiência.
Verifique que as unidos entre o tubo de evacuação do are os anos (colector e difusor) está correctas. Ver "Preparação do equipamento".
Verifique que o difusor esteja colocado de tal forma que a janela possa ser fechada o

maximo possivel para evaporar a entrada de ardo exterior.

• Certifique-se de que as janelas e saidas de ar não se encontrar obstruías. Mantenhas limpas e isentes de sujidade, po e objectos estranhos.
• Certifique-se de que os filtros que existem no equipamento esteyam limpos e instalados correctamente (ver "Limpeza e Manutenção").
  No Verão, areje a casa quando o ar daRua seja mais fresco (no princípio da manha e durante a noite).

Observações Importantes

Antes de ligar o seu equipamento

Leia o livre de instruções antes de utilizes o aparecido pela primaira vez. Contém informações importantes, não so para o uso, mas quando para a sua segança e manutençao.
- Conserve este livre de instruções. Eventualmente, poderá servir para outras Utilizadora.
- São ponha um equipamento danificado em funcimento.
A montagem e ligaçao do seu equipamento devem ser efectuadas de acordo com as instruções de montagem e os regulamentos vigentes. Se não se respeitarem estas instruções, corre-se o risco de perder a garantia.
Os{nossos equipamentos cumprem as normas de seguranca vigentes. So tecnicos competentes esta materia tem autorização para proceber à sua reparação.Esta em jogoa sua seguranca.

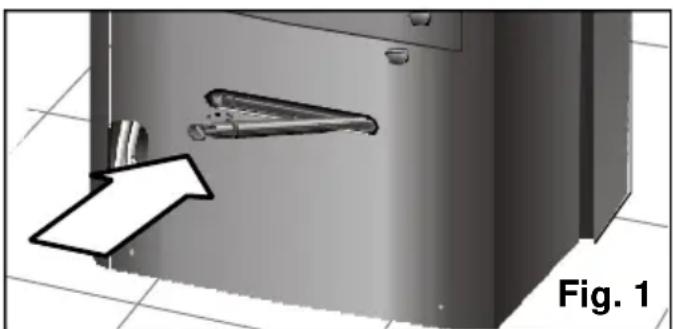

- Certifique-se de que o tampão de evacuação está bem introduzido, porque se pode ter despendido durante o transporte, Fig. 1.

O fabricante àsia que autilizaçao destes equipamentos se destinaze exclusivamente ao uso domestico e/ou comercial, entendendo por comercial,cretórios ou quartos com um tamanho e caracteristicas similares as espécificadas nos catálogos commerciais.
- O uso industrial, entendendo por este termo, o uso em grandes superficies ou jusqu'à fontes de calor não ambientais (resistências, aquecedores, etc...), não fica garantido.

• Não se sentido, empoleirar nem apoiar sobre a porta frontal ou sobre o equipoamento de ar condicionado. O equipoamento poderia tombar, produzindo danos em pessoas e/ou objects.
• Não permita que as crianças brinquem como equipamento de ar condicionado ou que o manipulem.
  Mantenha as crianças preocupas longe do equipamento de ar condicionado, especialmente se a porta frontal do mesmo estiver aberta, para fazer que se penduem ou apoiem na mesma, impedindo esta forma o tombamento do equipamento.
• Não permita que as crianças brinquem ou introduzam objectos nas saídas de ar e no resto das cavidades do equipamento.

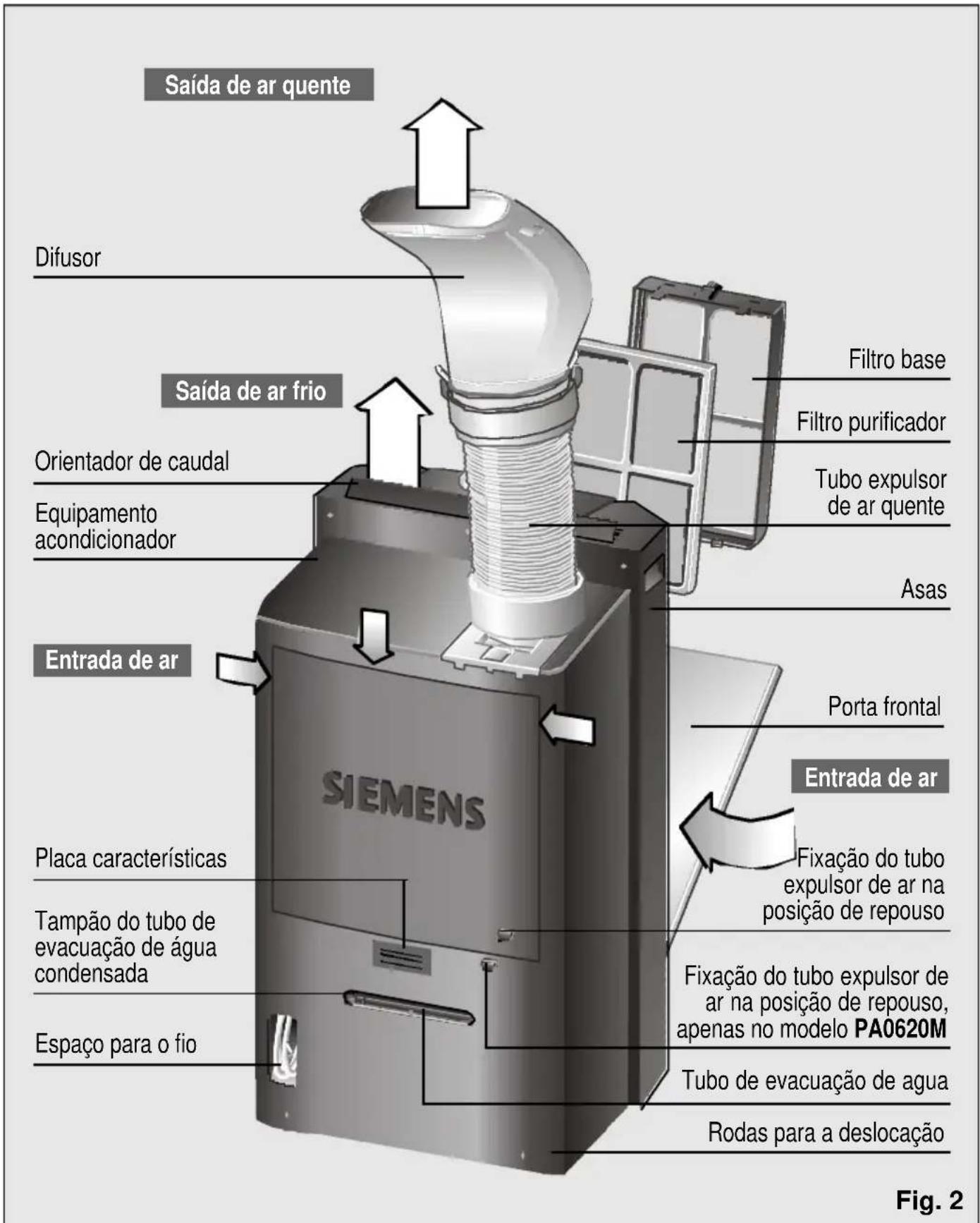

Descrição do equipamento

Apresentação do seu novo equipamento

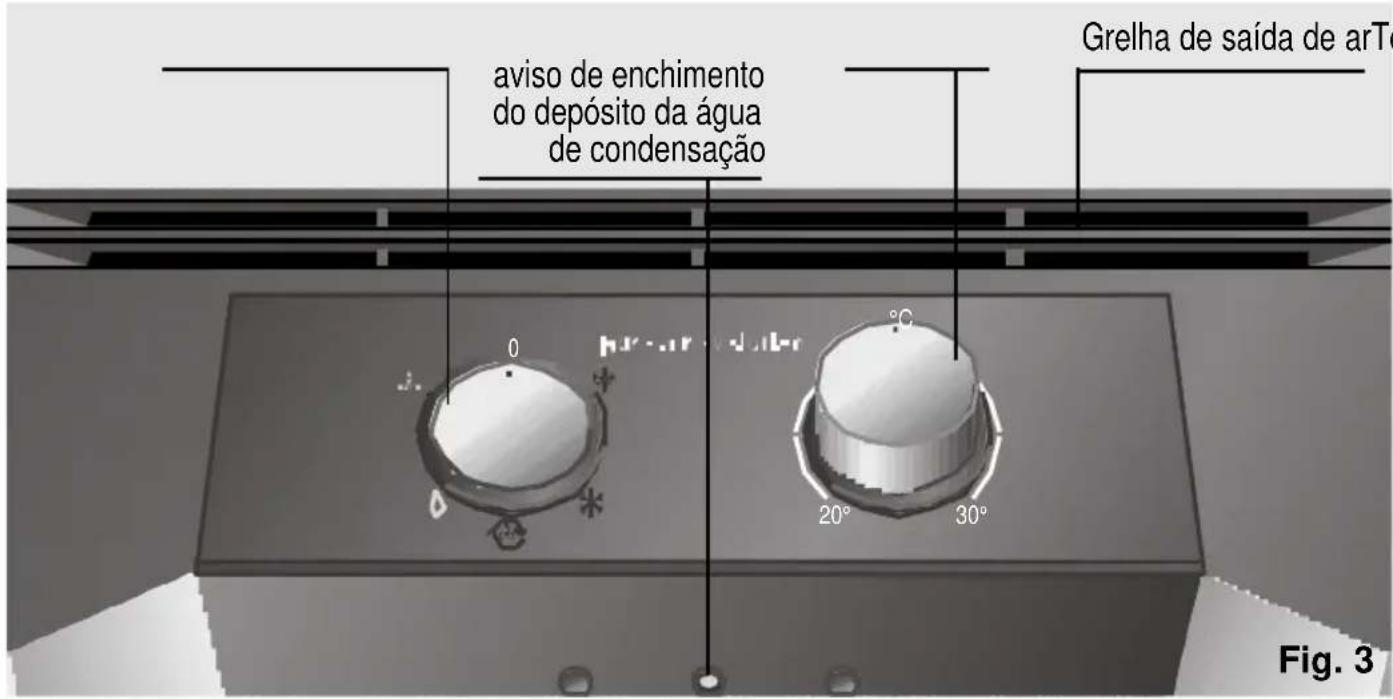

Painel de commando

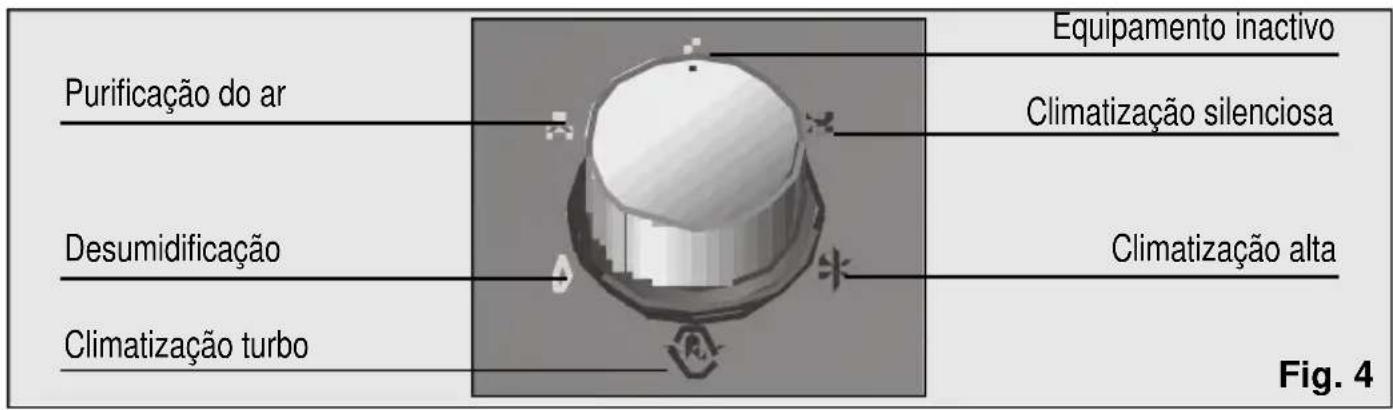

Modelo PA0620M/ PA0640M

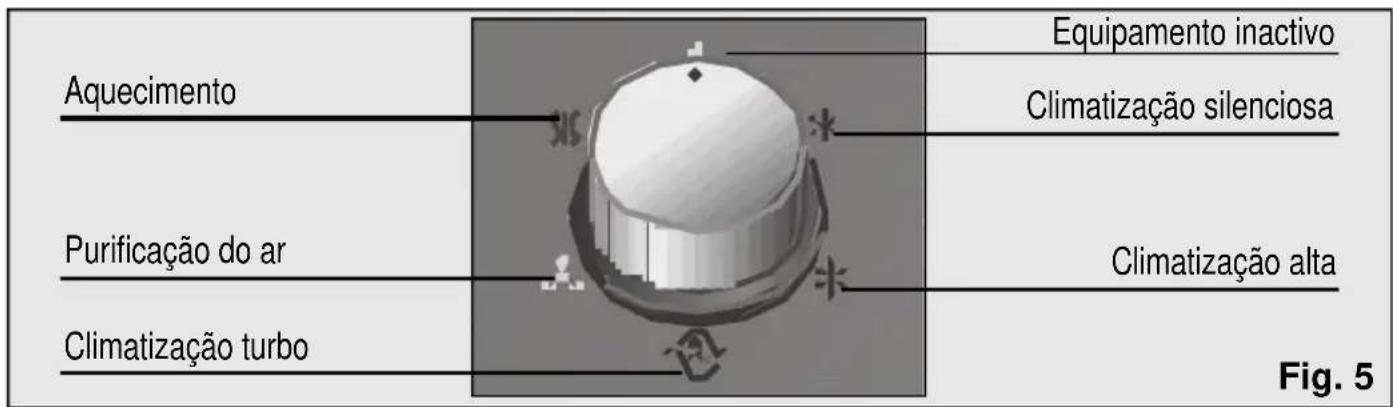

Modelo PA0630M

Apresentação do seu novo equipamento

Descrição dos acessórios

	Ventosa	Filtro	Filtro	Filtro Isolador duplo	corredação do passagem terraco activo Art. No: Art. No: Art. No: PA10000Z	Corredação do passagem terraco activo Art. No: Art. No: Art. No: PA10000Z	PA10000Z	PA11001Z 448	069
PA0620M	√	√			●	●			★
PA0640M	√	√	√		●	●			★
PA0630M	√	√	√		●	●			★
Medidas aprox. min / max (comprimendo x ancho) cm.						Ø parede 14 cm			70x10/ 205x10

√ Acessórios de série: Estes accesórios entrega-se com o equipoamento.
- Acessórios.optionais: Estes acessórios podem ser adquiridos noServiço oficial da marca ou em distribuidores autorizados.
^ Acessórios.optionais: Estes acessórios são poder ser adquiridos no服务于 da marca.

Condições de Utilização

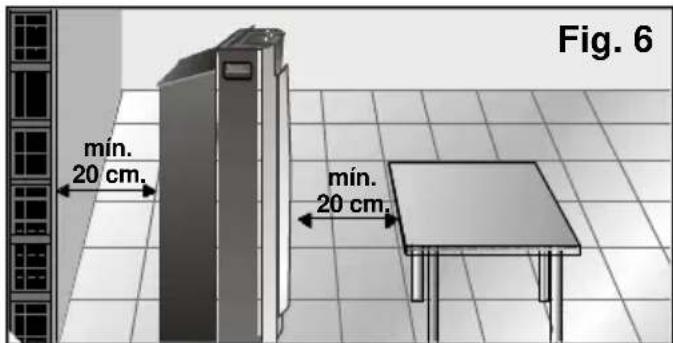

Condições de'utilisation

Este electrodomestico deve ser ligado a rede a 220/240 V e 50 Hz, numa tomada com ligaao a terra.
Proteção por meio de um fusível de 10 A de aço lenta.
No caso de ser necessaria uma extensão, estadeeradisperde ligacaoataerra;a sua secao devera ser deleo menos 1,5mm^2 por terminal e o seu comprimento inferior a 25m
O fio de ligaçao à rede eletrica dispoe de um alojamento na parte traseira do equipamento. Ver Fig. 2.
- Não permita a entrada de água, nem tape as entradas e saidas de ar do seu equipamento.

Por segurar, antes de ligar o seu equipamento é necessário que este esteja分开oavelo menos20cmde qualquersuperficioproxima,Fig.6.

Atença!

Se por qualquer razão fosse necessário substituir o fio de ligaçao à rede eletrica por及其他 novo, a substituiçao devera ser

Condições de Utilização

effectuada開放 por personal autorizzato do Servico Tecnico Oficial.

Recordamos queAFPs de ter desligado o equipamento, e necessario esperar circa de 3 minutoas antedetornar a ligao. E o tempo necessario para garantir o funcimento correcto do mesmo.

Evite entrada em contacto directo com o ar expulsado pelo tubo expulsor.

Condições de transporte

O equipamento dispõe de rodas para fazer a sua deslokacao. Se for necessario, pode inclina-lo para o deslocar mais fácilmente. Neste caso é conveniente esperar pelo menos uma hora antes de tornar a ligar o equipamento.

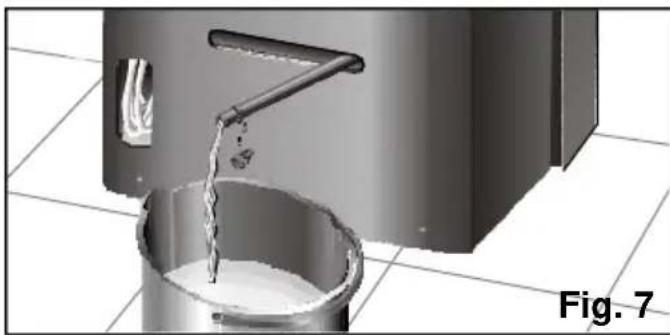

□ Antes, esvazie a agua de condensacao que se encontrar no deposito interno, retirando o tubo de evacacao de agua do seu alojamento e desmontando o tampao,

Fig. 7, para evacuar a agua que se formou. Depois de ter esvaziado o deposito, não se esqueça de colocar o tampão e o tubo no seu alojamento.

Instruções de Uso

Colocação do tubo expulsion de ar e dos acessórios no equipamento

Colocar o tubo expulsion de ar no acoplamento com a lingueta "push" e roscá-lo para o lado esquerdo, Fig. 8.

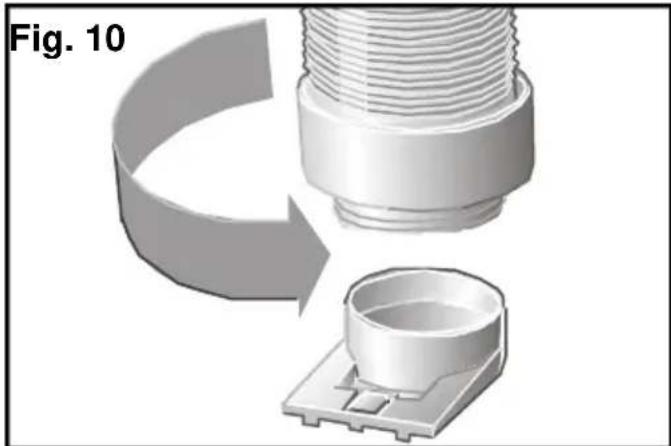

Quando está fora, roscar o tubo expulsor de acordo com a fig. 10, certificando-se de que fica correctamente fixada.

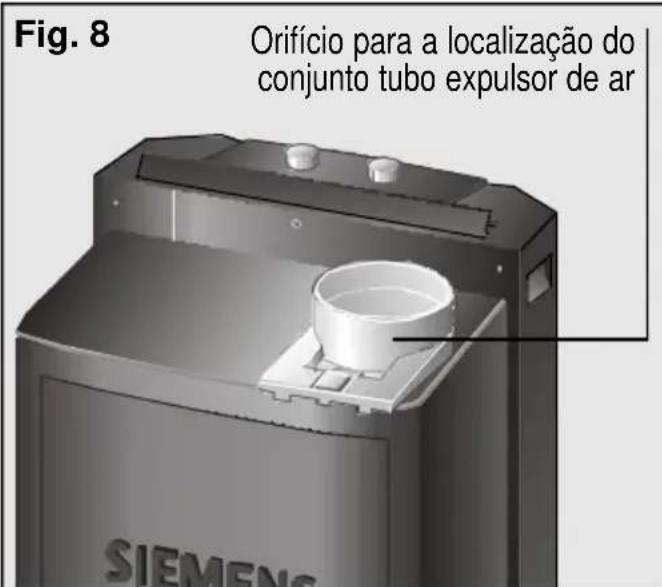

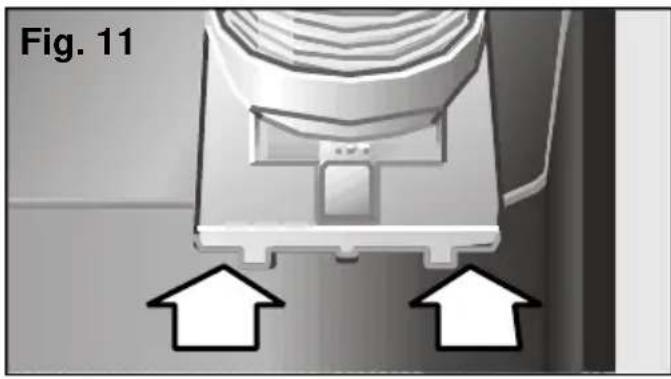

Seguidamente colocar este Conjunto no equipamento, deslizando-o no seu alojamento Fig. 11.

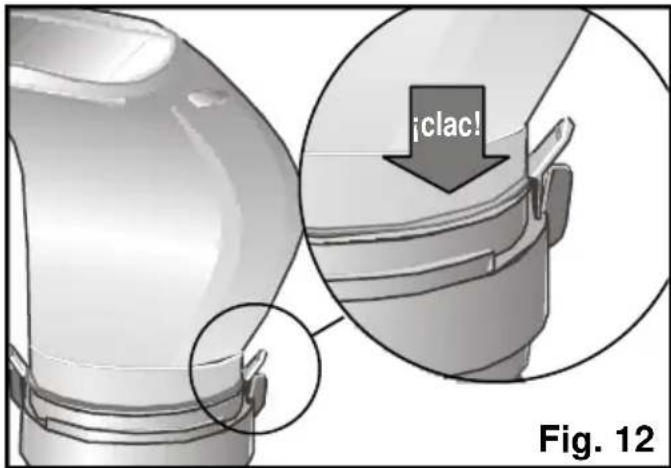

Fixação difusor-tubo evacuação de ar

Colocar o difusor na extremidade livre do tubo pressionando ambas as partes ligeiramente até ouvir um "clac". Certifique-se de que os clips se fecham para fazer que o difusor possa cair. Fig 12.

Possibilidades de evacuar o ar para o exterior

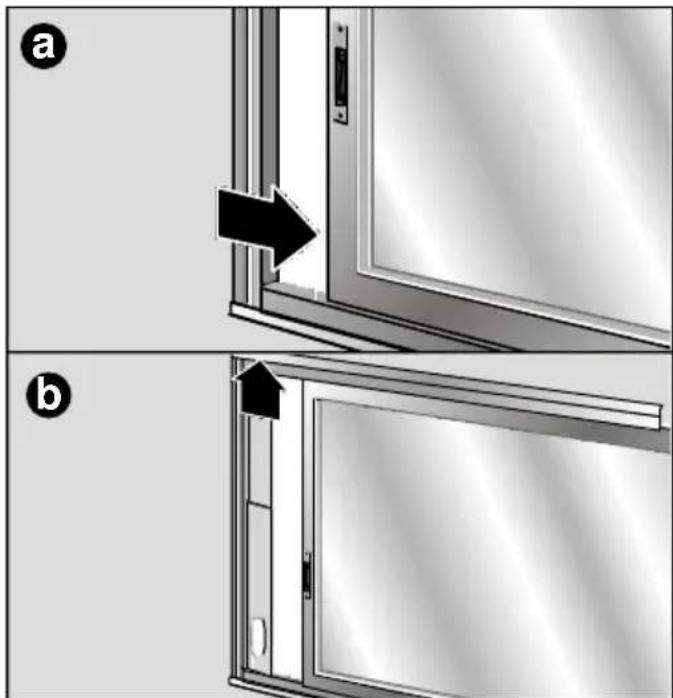

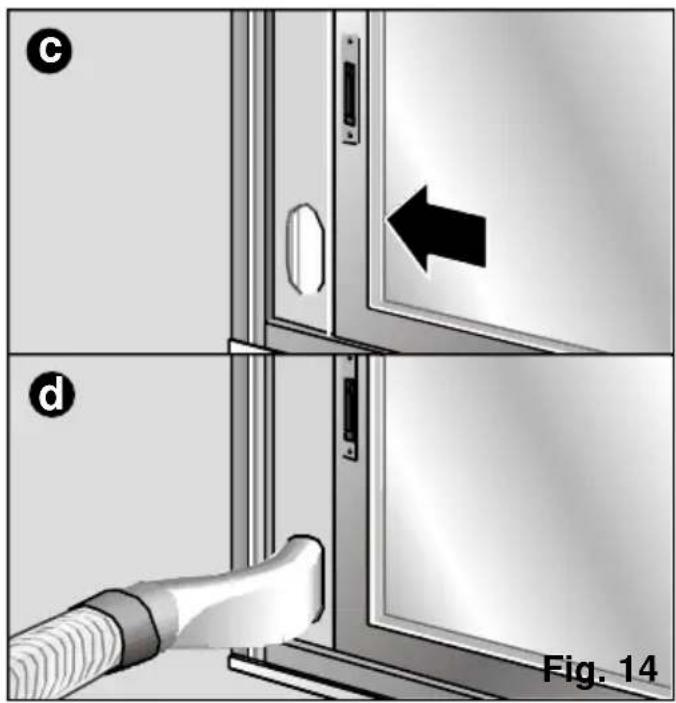

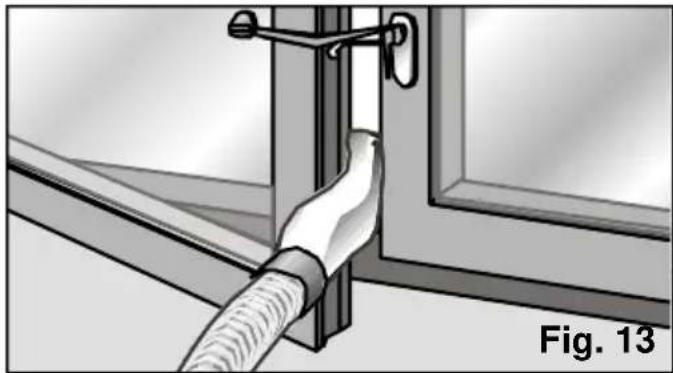

Instalacao molev

□ Abra a janela ligeiramente e introduza o difusor entre o batente o caixilho.
□ Feche a janela o mais possivel e prenda-a com a ventosa fornecida, Fig. 13.

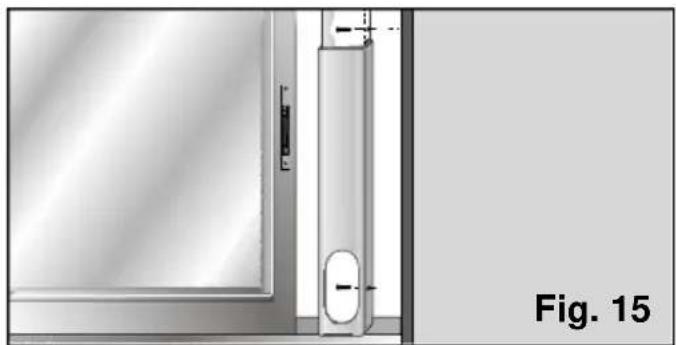

- Tentem se pode'utilizar o acessario de instalacao corredica janela / terraco (ver "Descriçao dos acessórios"). Fig. 14: a, b, c, d. Este acessório serve tanto para janelas horizontais como para verticais / terracos.

- Para o poder fixar à janela / terrço, dispõe deinous orificios laterais. Por meio deinous parafusos (não incluídos com o acessório), outilizar poderá fixá-lo ao caixilho ou a parede sem perigo de que este se mova ou caia da sua posicao, Fig. 15.

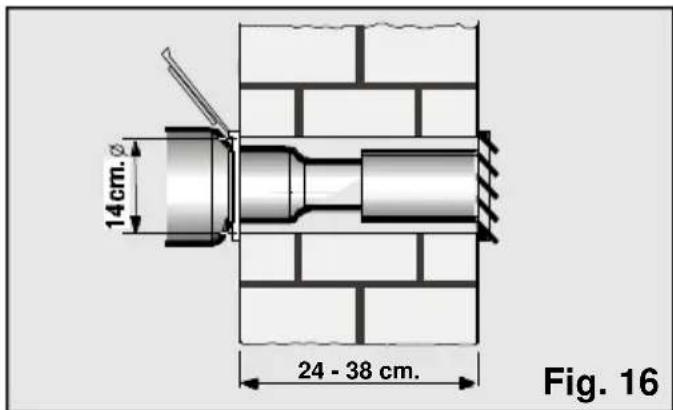

Instalacao fixa

Realiza-se usingo acessoio isolador de passagem.Ver "Descriao dos accesórios

Para expulsar o ar quente através da parede é preciso efectuar um buraco de 14 cm de diametro na mesma para colocar o isolador de passagem. Fig. 16.

Retire o difusor e ligne o tubo expulsor de ar ao acessario.

Notas:

Não alongue desnecessariamente o tubo expulsor de ar quente (comprimento maximalo 140 cm).

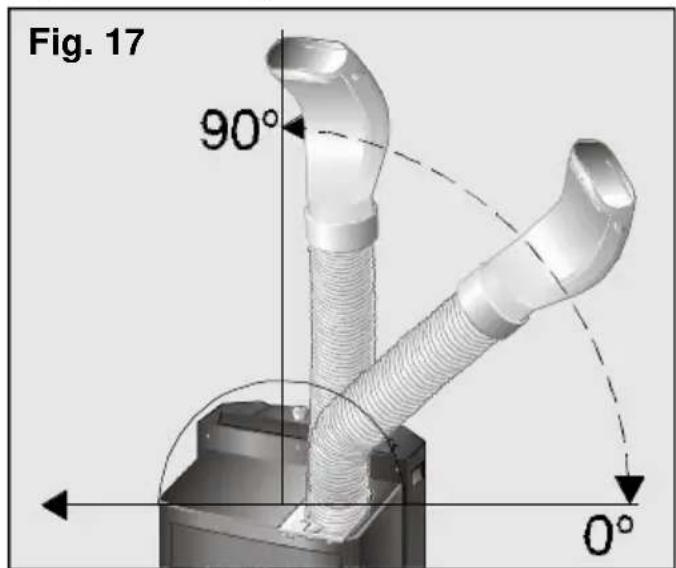

Quando se coloca o tubo não se devem realizar curvas muito fechadas. Caso contrário impede-se a saída adequada do ar quente, o que por sua vez pode significar uma redução da potência frigorífica e da performance.

Para alcancar a maior eficiência de refrigeracao e o minimumo navel de ruido é recomendavel colocar o tubo expulsor a uma alta superior à alta total do equipamento. Fig. 17.

Instruções de Uso

Climatização

Nesta funcão o equipamento arrefece, purifica e desumidifica simultaneamente o ar do recinto, criando este modo um ambiente agradável.

Ligue o équipamento à rede électrique.
- Dirija o tubo expulsion do ar quente para o exterior. Para evaporar um ruido excessivo e a perda de eficiência, é necessário positioning o tubo expulsion de ar conforme se descreve na Fig. 13. Ver capítulo "Possibilidades de evacuar o ar para o exterior".
Verifique que o tampão, Fig. 1, esteja situado no tubo de evacuação para fazer que a água possa sair para o exterior, molhando a superficie de apoio.
Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PA0630M, este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 no capítulo "Aquecimento".

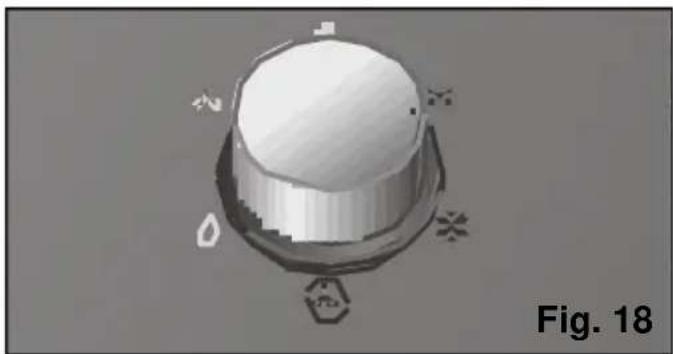

Selectionar a funcao de climatizacao silenciosa 念 , alta ou turbo, Fig. 18.

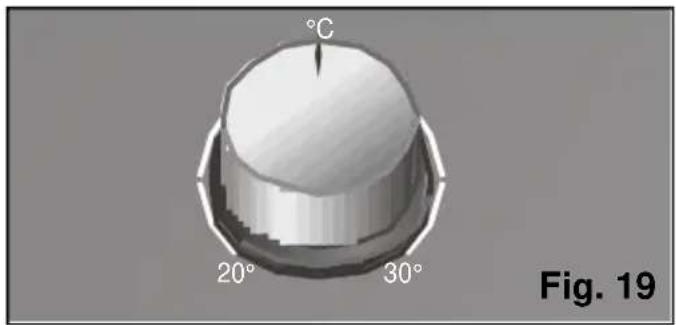

Cologne o termostato a temperatura desejada, Fig. 19. Se o equipamento se desligar automaticamente porque o quarto alcancou a temperatura selecionada sera necessario esperar até que a temperatura ambiente suba 2 - 3^ para que entre novamente em funccionamento.

Durante o acondicionamento, uma parte da agua condensada resultante evapora-se automaticamente e evacua-se para o exterior emconjunto com o ar expulsado,através do tubo expulsor de ar quente.

Em condições de mucha humidade, o equipamento acumulará agua condensada no deposito interno. Ao chegar a umCERTO nivel, o indicator luminoso, Fig. 3, acender-se-a. Isto indica que o deposito de agua condensada está cheio e que é necessario esvazia-lo. Neste caso, o equipamento deixa de arrefecer e sera preciso evacuar a agua conforme explicamos em "Condições de transporte". Fig. 7.

• Recomenda-se desligar o equipamento durante a evacuação de água.

Atença!

Recordamos queAFPs de ter desligado o equipamento é necessario esperar circa de 3mnitos antedistornar a ligal. E o tempo necessario para garantir o funcimento correcto do equipamento.

Desumidificacao

Nesta funcão o equipamento reduz a humidade do ambiente e purifica-o

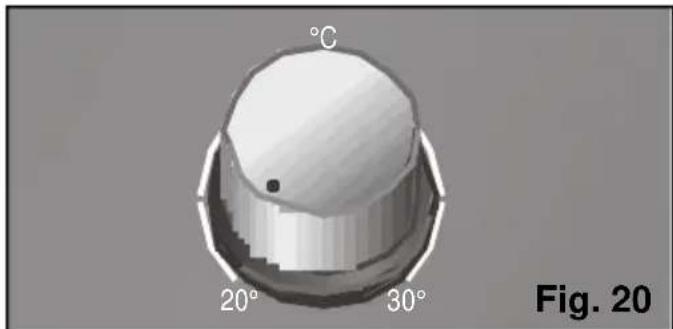

Coloque o termostato na posicao de temperatura minima, Fig. 20.

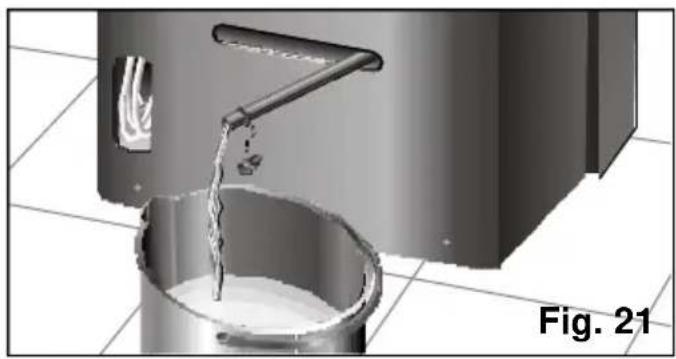

Situe um recipiente na saída do tubo eutar o tampão para apanhar a água condensada, Fig. 21.

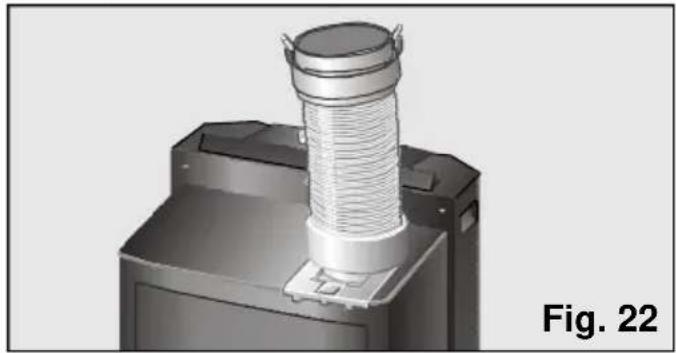

Retire o difusor e colocar o tubo expulsor de ar na posicao indicada na figura 22.
Se se quiser también é possível desmontar completeness o tubo expulsor.

Fig. 22

Levante o orientador de ar situado na parte superior do equipamento. Nos modelos PA0630M este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 do capítulo "Aquecimento".
Ligar o equipamento à rede electrica.

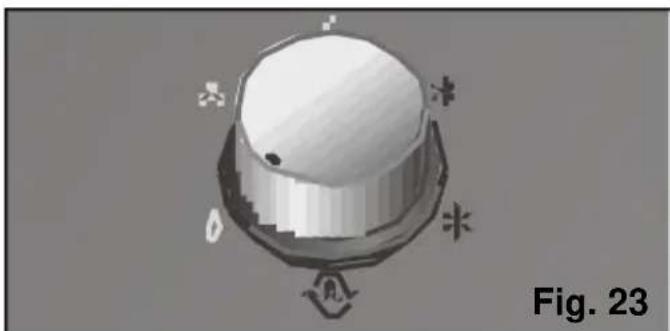

Escolher no commando selector de funções a funcão de desumidificação correspondente, consoante o seu Modelo de ar acondicionado.
Para modelos com aquecimento electrico e para o resto dos modelos.

Atença!

Aquántade de agua desumidificada podeVARI consoante as condições ambientais (Ver "Dados Técnicos").

Ao mudar de funcão não se esqueça de colocar o tampão ao tubo de evacuação da água, porque caso contrário, sairiaágua no momento em que o equipamento funcionalisse.

Tenha sempre em conta que para que o equipamento funciona, a temperatura ambiente tem de ser superior ou igual a 18^ .

Neste modo de funciona, a temperatura do quarto aumenta ligeiramente.

Purificação do ar

Nesta funcão recircula-se o ar para o interior do quarto (ventilacao), passando-o por umsystema de filtracao.

O equipamento dispõe de um FILTER base (instalado no equipamento) e de FILTER purificador (excepto nos modelos PA0620M) a ser instalado no equipamento pelo uso/Ver. Capitulo "Instalação do FILTER purificador" para fazer:

• Polens, bacteriases e po.

Cologne o tubo expulsor de ar na mesma posicao que no modo de desumidificacao
LLevante o orientador de ar situado na parte superior do equipamento. Nos modelos PA0630M este orientador de ar não vem instalado com o equipamento. Ver figuras 25 e 26 do capítulo aquecido.

Ligar o equipamento a rede eletrica.

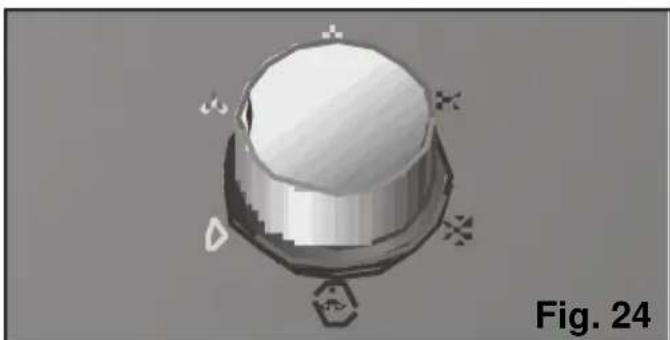

Selectionar o modo de purificacao a atraves do selector de funções, Fig. 24.

Instruções de Uso

• Nos casos e modelos que os levem, recomendamosdeerar os filtros.optionais instalados independente da funcao selecionada (Climatização, desumidificação, purificação do ar). Assim��ueira uma maior eficácia purificadora.

Nota:

Devido à configuração interna dos modelos PA0620M, no modo de ventilação también se evacua ar para o exterior. Para diminuir a sensação de ruido recomenda-sekatrar o tubo de evacuação de ar.

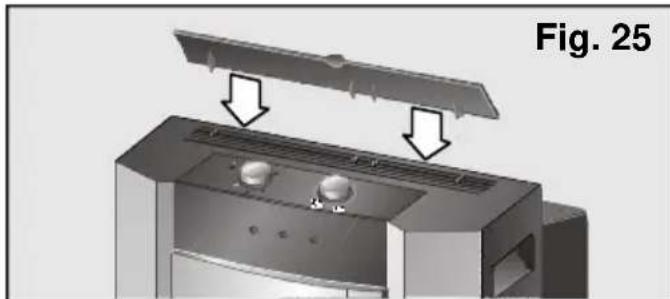

Aquecimento (apenas no Modelo PA0630M)

Na posicao 串串 o equipamento aquece o ar do quarto ate alcancar a temperatura desejada pelo uso, ao mesmo tempo que purifica o ar do recinto.

Ligue o equipamento à rede electrica.
Coloque o tubo expulsor de ar da mesma maneira que na funcao de desumidificacao.

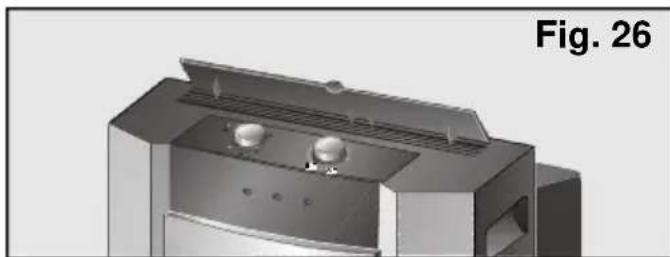

- Nos modelos PA0630M este orientador de ar não em instalado com o equipamento. Para uma melhor distribuição do caudal de ar, o fabricante recomenda a sua instalação prévia. O modo de colocação do orientador às nareshas das figuras anexas.

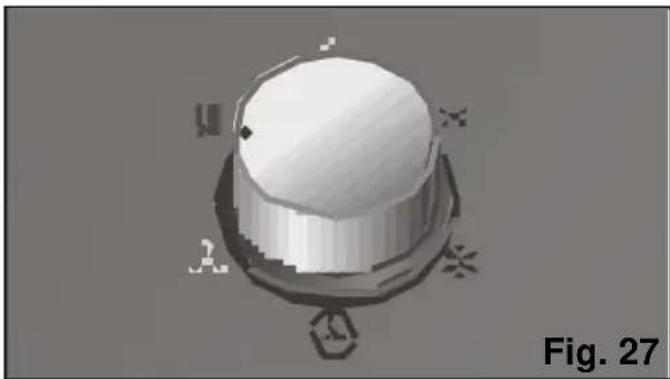

Selectionafuncao aquecimento.Fig.27

Cologne or termostato a temperatura desejada. No momento em que se alcancaa referida temperatura, o aparelho desligase automaticamente e volta a ligar-se quando ela tiver baixado 2 - 3^

Atençao!

Não tape as entradas e saídas de ar do seu equipamento!

Limpeza do equipamento

Por segurar, antes de limpar o equipamento é recomendável desliga-lo da rede electrica.
O equipamento pode ser limpo com um pano ou uma esponja,água morna e um detergente suave.
Nunca use agua quente (a mais de 40^ ), lixivia, gasolina, acidos, esfregões de arame, escovas ou detergentes abrasivos, e evite a entrada de agua no equipamento.
□ Não limpe o equipamento com uma mangueira de água nem com ar a pressão.

Limpeza e substituição dos filtros purificadores

Para ter accesso ao filtro purificador a fim de o substituir, é necessario abrir a porta frontal da unidade (não é necessario retireira) basta premir o clip superior interno da porta, Fig. 28. Para isso basta empurrar esta porta ligeiramente para arente. A porta abre-se ate um batente de segança sem perigo de cair

Todo os modelos dispõem de umAGO base de ar que é necessário limpar conforme passa o tempo, Fig. 29. Para isso basta premir a pestana situada na parte superior e retirá-lo do seu alojamento, Fig. 30. Para o lavar basta passá-lo porágua corrente, secá-lo e tornar a instalá-lo.

Filtro base lavavel
Fig. 29

Atença! Não introduza o FILTER base na这其中 é組合了 100% de novas ferras de atençao. Acredite que a ferra é a beste中最 bonja, e é a beste mais seguido por a boa parte do meu assusso. O meu assusso é a beste mais seguido por a boa parte do meu assusso.

Fig. 30

O FILTER purificador incluío com o equipoamento (segundo modelos)deerá ser instalado pelo utilizesor (Ver capítulo "Instalação do filtropurificador").

O filtró purificador garanté una maior qualida de filtragem do ar que é recirculado pelo quarto através do seu equipamento.

A Presence dorosso purificador pode reduzir ligeiramente a capacidade frigorificada do equipamento. Especialmente, se estiver saturado ou danificado, pelo qual se recomenda a suaverification e substituiçãoelo menos uma vez por ano.

(Estes acessórios poderão ser adquiridos no Servico Oficial do Fabricante ou em distribuidores autorizados). Ver capítulo "Descrição dos acessórios".

Instalacao do filtropurificador

• Verificar que o filtro purificador está colocado no posicionador; caso contrario, instale-o tal como se indica na Fig 31

Limpeza e Manutenção

• Extrair o Filtering base do equipamento, Fig. 30.
• Introduzir o FILTER purificador + posicionador no FILTER base, tal como se我们会 na Fig. 32, tendo em consideração que em primeiro lugardeerva encaixa-lo nas patilhas inferiores.

• Instalar este Conjunto no equipamento, fazendo coincidir as patilhas inferiores com os orificios situados na carcaça frontal do equipamento, premindo o clip superior hasta ouvir um "clic", prova de que oconjunto está colocado correctamente.
• Fechar a porta da fremte do equipments.

Atença!

Para evaporar que a porta do equipamento caia e produza danos fisicos e/ou materiais, estes modelos disposem de um batente de segurar até ao qual se abre a referida porta. Para uma maior comodidade, ao limpar ou substituir os filtros, quando é possivelutar a porta do equipamento, ver Fig. 28 Neste caso, ou se por qualquer outra razao a porta saisse da sua localização original, o uso depervea seguir os passos seguinta para a sua correcta colocacao:

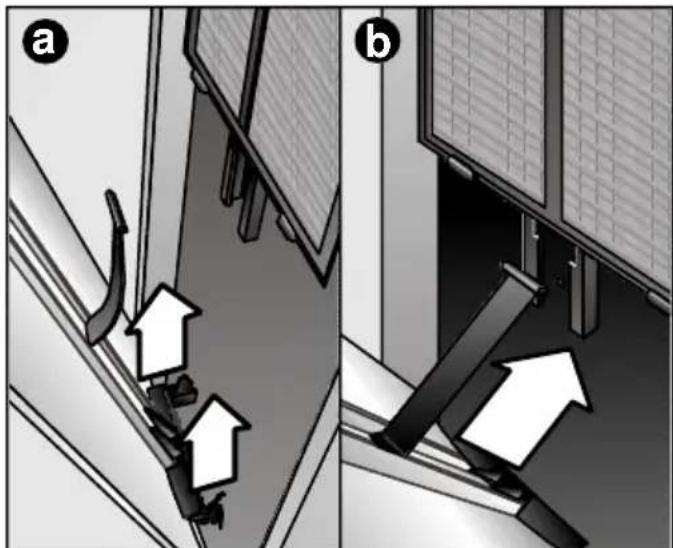

1^ Levantar a porta até a retiring dos apoisos inferiores, (Fig. 33: a).

2° Posicionar a patilha de plástico na ranhura frontal do equipamento (em forma de T) e desliza-la para boa até ao batente de segurance, (Fig. 33: b).

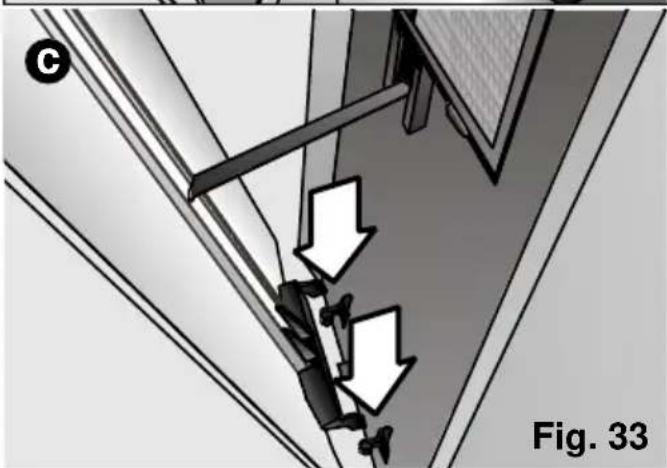

3° Colocar as patilhas inferiores da porta nos batentes frontais do equipamento, com cuidado para fazer que a patilha de plástico colocada no passo anterior saia da sua localização, (Fig. 33: c).

Depois de seguir these passos, o utilizesdordeferacertificar-sede quea porta foicolocada correctamente e que nao cai quando se abre novamente. (A portafica aberta ataeo batente de segurance).Casocomcontrario, deverarepitirnovamente ospassos 1^ e 2^

Limpeza e Manutenção

Condições de armazenamento

No final de cada época, para que o equipamento ocupe o menor espaço possível, o tubo de evacuação deverá ser colocado na posicao de repouso.

Para isso dobra-se o tubo para a parte traseira do equipamento, prendendo-o na fixacao do difusor, Fig. 34 e 35.

Fig. 34

Fig. 35

Antes da sua'utilisation no princípio da epoca

Limpe o除外 de ar.
Seguidamente, limpe a tampa e as grelhas, se necessario.

Considerações gerais que Ihe pouparão chamadas ao Servico Tecnico

Condições gerais de funct ionamento Que fazer se? ...

... o equipamento não funciona ...

Verifique que a ficha esteja ligada.
Verifique que o selector de funções não está na posicao inactiva
Verifique que há energia na rede ou que o fusível não tenha saltado.
- ARegular o termostato na sua posicao de minima temperatura.
... o equipamento não funciona e o indicator luminoso de avis de enchimento do deposito de agua condensada está ligado..
- Coloque o equipamento sobre um piso plano. Se o indicator continua aceso, esvazie o deposito interior de água do equipamento. (Ver instruções em "Climatização").
... o equipamento não funciona e o indicator luminoso de avis de enchimento do deposito de agua condensada pisca...
Trata-se de uma avaria nas sondas termicas. Avise o Servo de Assistencia Tecnica Oficial da marca.

... o equipamento não arrefece suficientemente ...

Verifique que as unoes do tubo expulsor do ar quente está correctas.
Verifique que o percirso do tubo de expulsion não é demasiado curvo e que o seu comprimento não exceede 140 cm.
Verifique que o tampão do tubo de evacuação da água está colocado no referido tubo.
Coloque a ventosa para que a abertura da janela sera a mais pequena possivel.
□ Feche as persianas para reduzir a radiação solar ao minimo.

... observaágua na grelha do paine de commando ou no local de posicionamento doimento base ...
Não há motivo para se preocupar, delve-se aopropriofunaciondoequipamento.

Considerações gerais de nível de ruido

... o equipamento produz um ruido excessivo ...

Distinguidos entre dostips de ruido: aquele que se deva ao funciona normal do equipamento o ruido fácil de resolver.

Considerações gerais que Ihe pouparão chamadas ao Servico Tecnico

Seguidamente descrevem-se algunos destes possíveis ruidos para uma melhor determinação dosleasedos.

Ruidos absolutamente normais

Se ouvir um ruido tíclico de agua, a borbotar, é devido ao funciona da bomba que recircula a agua, para melhorar a potência do equipamento.
Se ouvir um ruido similar ao de murmurios surdos, é inevitavel e deve-se ao funciona do compressor.
Se ouvir um ligeiro assobio, tratase-do som produzido pela passagem de refrigerante a través dos tubos delgados do equipamento no momento em que o compressor se colocá em funciona.
Se ouvir um breve som em forma de "clique", tratase-do ruido gerado pelaligaçao ou desconexao da bomba ou o ruido gerado pelo regulador quando liga ou desligo o Sistema electrico.

Ruidos faceis de resolver

• Certifique-se de que o tubo expulsor de ar, bem como os anéis difusor e colector está correto.
• Correctamente presos ao equipamento.
  Verifique que a entrada e saía de ar do equipamento se encontrar livres de obstáculos.
  Verifique que o equipamento não está em contacto direto com moveris ou outros electrodomesticos, para fazer que a saida de ar incida directamente sobre eles, augmentando o;nivel sonoro.

Qualquer窗外 avaria ou reparacao deveser realizada por um Tecnicoespecializzato.Consulte;neste caso o distribuidor autorizzato,o service deatencao ao cliente ou a russa Rede de Servicos Tecnicos do Fabricante.

Serops de terconsiderado as instruçõesde uso e instalação,especiallyaquareo que se indica no capítilo "Considerações...”, o seu aparecido nãofuncionar, lembre-seque a)nossa Rede de Serviços Técnicos está à sua disposicao.

Para tal, quando comunique a avaria, indique o Modelo (E-NR) e o n^ de fabricico (FD) do seu aparelho, que poderá consultar na placadecaracteristicas, Fig.2.

Garantia

Em cada País regem as condições de garantia estabelecidas pelas respectivas Sociedades de Distribuição. Para mais dormenores a este respeito deverá dirigir-se ao Distribuidor onde acquiriu o seu aparelho, facilitando-lhe o modelos e o n° de fabricio. Para qualquer intervenção que se produza em garantia é imprescindivel aparenlar o comprovativo de compra do aparelho.

Inhoud
