Producttype	Mobiele monoblock airconditioner
Merk	Siemens
Model	PA0630M
Elektrische voeding	220-240 V ~ 50 Hz, 10 A (traag smeltveiligheid)
Aarding	Verplicht
Hoofdfuncties	Koeling, ontvochtiging, luchtzuivering, verwarming
Koelvermogen	Niet gespecificeerd in de handleiding
Ontvochtigingscapaciteit	Variabel afhankelijk van de omgevingscondities
Minimale bedrijfstemperatuur	≥ 18 °C (ontvochtigingsmodus)
Filtertype	Basisfilter (wasbaar) + actief zuiveringsfilter (vervangbaar)
Inbegrepen accessoires	Luchtafvoerslang, diffusor, zuignap, basisfilter
Optionele accessoires	Muurdoorvoer (ø 14 cm), raam/balkonschuif
Maximale lengte luchtafvoerslang	140 cm

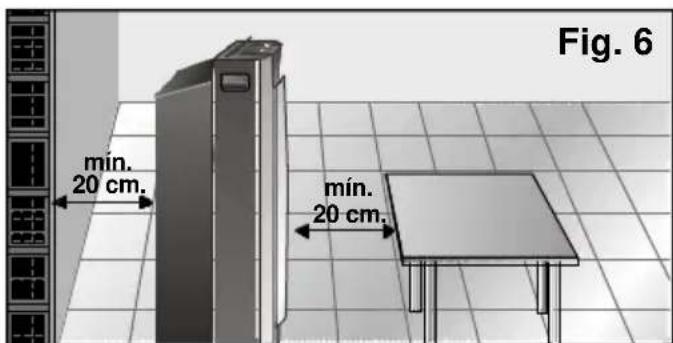

Minimale afstand tot oppervlakken	20 cm
Geluidsniveau	Niet gespecificeerd in de handleiding
Condenswaterreservoir	Met vulindicator, handmatige lediging
Onderhoud en reiniging	Basisfilter reinigen met lauw water; zuiveringsfilter minstens eenmaal per jaar vervangen
Veiligheid	Automatische uitschakeling bij vol reservoir; kinderbeveiliging; 10 A zekering
Garantie	Volgens de voorwaarden van de distributeur
Reparatie	Reparaties voorbehouden aan een erkende technicus

Veelgestelde vragen - PA0630M SIEMENS

Waarom werkt het apparaat niet?

Controleer of de stekker in het stopcontact zit, of de functiekeuze niet op uit staat, of er stroom is en of de zekering niet is doorgebrand. Stel de thermostaat in op de minimale temperatuurstand.

Wat te doen als het lampje van het condenswaterreservoir brandt?

Plaats het apparaat op een vlakke ondergrond. Als het lampje blijft branden, leeg dan het interne waterreservoir door de afvoerdop te verwijderen (zie fig. 7).

Hoe reinig ik het basisfilter?

Open de voorklep, verwijder het basisfilter door op de bovenste clip te drukken, was het met stromend water, droog het en plaats het terug. Niet in de vaatwasser doen.

Hoe installeer ik het zuiveringsfilter?

Verwijder het basisfilter, plaats het zuiveringsfilter + positioneerder in het basisfilter door het eerst in de onderste haken te klikken, plaats vervolgens het geheel terug in het apparaat tot u een 'klik' hoort.

Het apparaat koelt niet voldoende, wat te doen?

Controleer de aansluitingen van de luchtafvoerslang, of deze niet te veel is gebogen en niet langer is dan 140 cm. Zorg ervoor dat de afvoerdop op zijn plaats zit en dat het raam goed is afgesloten met de zuignap.

Kan ik een verlengsnoer gebruiken?

Ja, op voorwaarde dat deze een randaarde heeft, een doorsnede van minimaal 1,5 mm² per geleider en korter is dan 25 meter.

Hoe gebruik ik de verwarmingsfunctie?

Sluit het apparaat aan, plaats de luchtafvoerslang zoals bij ontvochtiging, installeer de luchtrichter (meegeleverd), selecteer de verwarmingsfunctie en stel de thermostaat in.

Waarom zit er water in het rooster van het bedieningspaneel?

Maak u geen zorgen, dit is normaal bij het gebruik van het apparaat.

Hoe berg ik het apparaat op aan het einde van het seizoen?

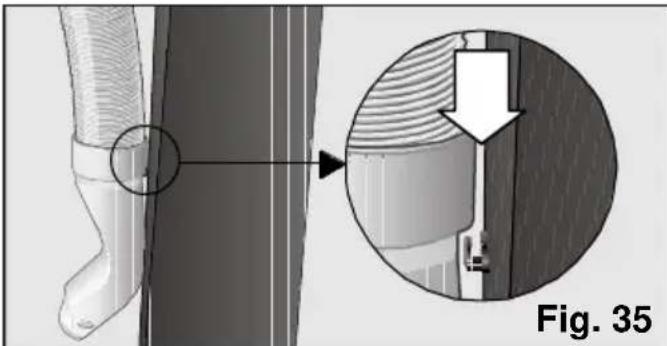

Vouw de luchtafvoerslang naar achteren en maak hem vast met de haak van de diffusor om de ruimte te besparen.

Wat is de procedure bij een elektronische storing met het symbool van een vol reservoir op het scherm?

Het gaat om een storing van de thermische sensoren. Neem contact op met de officiële technische dienst van het merk.

GEBRUIKSAANWIJZING PA0630M SIEMENS

Bescherming van het milieu

Raadgeving voor het verwerpen van de verpakking 84

Raadgeving voor het verwerpen van uw oude apparaat 84

Raadgeving voor besparing van energieverbruik 84

Belangrijke opmerkingen

Vór dat u het apparaat aansluit. 85

Voorbereiden van het apparatus. 85

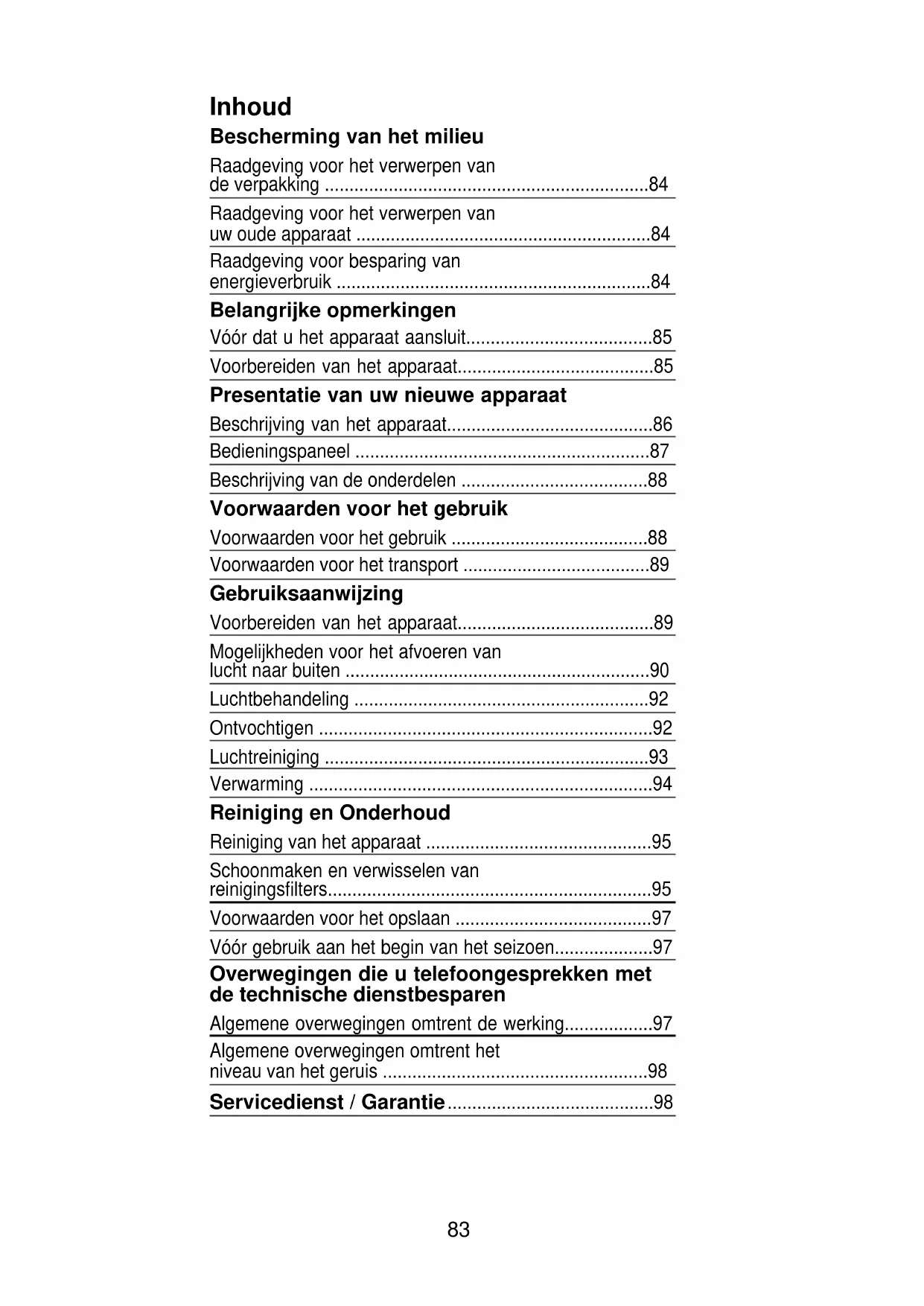

Presentatie van uw nieuwe apparaat

Beschrijving van het apparaat. 86

Bedieningspaneel 87

Beschrijving van de onderdelen 88

Voorwaarden voor het gebruik

Voorwaarden voor het gebruik 88

Voorwaarden voor het transport 89

Gebruiksaanwijzing

Voorbereiden van het apparatus. 89

Mogelijkheden voor het afvoeren van lucht maar buiten 90

Luchtbehandeling 92

Ontvochtigen 92

Luchtreiniging 93

Verwarming 94

Reiniging en Onderhoud

Reiniging van het apparatusat 95

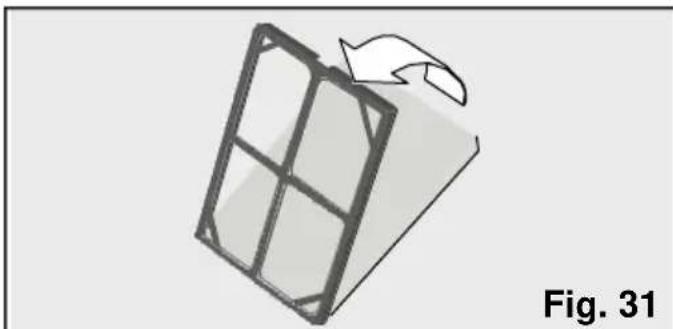

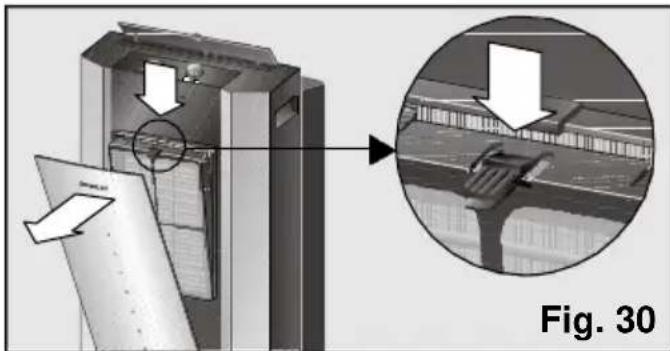

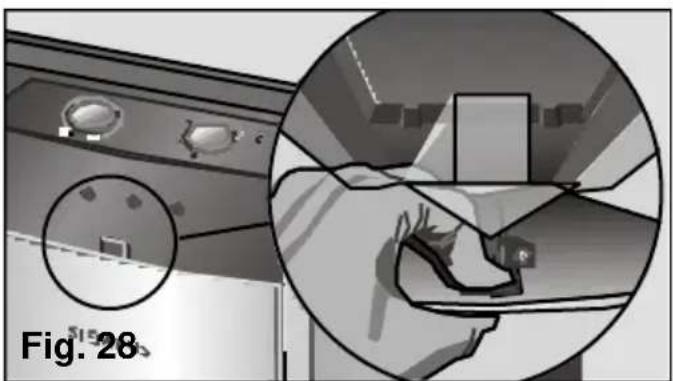

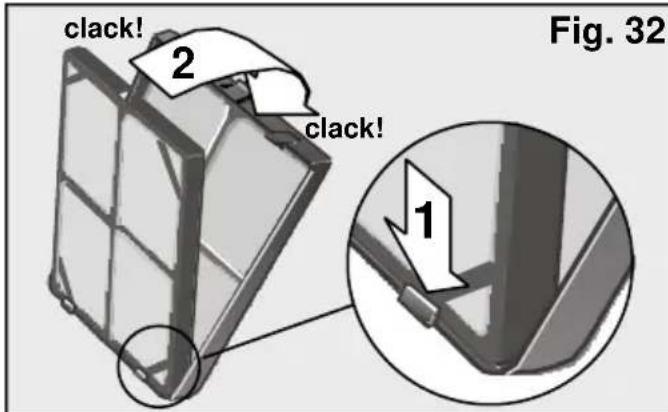

Schoonmaken en verwisselen van reinigingsfilters. 95

Voorwaarden voor het opslaan 97

Vór gebruik aan het begin van het seizoen. 97

Overwegingen die u telefoongesprekken met de technische Dienstbesparen

Algemene overwegingen omtrent de werkinq. 97

Algemene overwegingen omtrent het niveau van het geruis 98

Servicedienst / Garantie 98

Raadgeving voor het verwerpen van de verpakking

Ontzie het milieu bij het verwerpen van de verpakking van uw apparatus.
Onze producten worden met zorg ingepakt voor het transport. Alle voor de verpakking gebruekte materialen zijn milieuvriendelijk (het karton worden gemaatk van gebruikt papier) en+kunnen geregenereerd worden.
Door recycleren van de verpakkingen, doet u mee aan een verminderd gebruik van grondstoffen en bovendien worden zodoende het volume van de vuilnisstortplaatsen teruggebracht.
Werk op doeltreffende wijze aan de bescherming van het milieu door de juiste afhandeling van de verpakking, breng deze waar vooraar de dichtst bijzijnde vuilnis ophaalplaats of, zo mogelijk, stuur de verpakking terugaar de leverancier die u de apparaat verkocht heeft.

Raadgeving voor het verwerpen van uw oude apparaat

Haal het snoer uit het stopcontact en snij het snoer in stukken.
De apparaten hebben materiaal dat men kan recycleren, behalte ook gevaarlijk materiaal (zoals zware metalen of vloeibare koelmiddelen) die de grond of de atmosefer kuren verontreinigen. Werk doelmatig mee aan de milieuubescherming door u ervan te verzekeren dat uw oude apparaat gesloopt worden op een manier die het milieu ontziet. Breng het apparaat waar om maar een officiele opsglaats ofaar eenplaats waar materiaal recyclet worden (uw gemeentedienst kan u informeren over de dichtst bijzijnde opsglaatsen). De apparaten waar koelmiddelen in zitten moeten verworpen worden overeenkomstig de van kracht zijnde regels.
Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadgevingen voor het sparen van energieverbruik

Gedurende het gebruik zal uw apparaat energie gaan verbruiken, hetgeen een milieu effect oplevert. Men moet proberen de doelmatigheid van het apparaat te verbeteren en dus het gebruik te verminderen.

Zet het apparaat voor de luchtbehandeling af als u het Niet nodig heeft.
Kies een geschikte temperatuur, te lage temperaturen verbruiken erg veel energia.
Plaats het apparaat zo ver möglichk verwijderd van mogelijkke warmtebronnen (zonnestraling, etc.) en zorg voor een goede doorstroming van de lucht.
Zorg voor de juiste installmentie van het apparaat. Bij air conditioning kan men een energiebesparing halen van 30% door te voorkomen dat er warmte in de kamer komt door het gebruiken van zonneschermen, rolluiken of gordijnen voor oppervlakten van glas.
Gebruik de onderdelen die bij uw apparaat zitten en ook de specifieke onderdelen die beschreiben worden in de paragraaf "Beschrijving van de onderdelen" om binnenstromen van buitenlucht te minimieren. In geval u gebruik maakt van onderdelen die het nodig makeen dat u gaten boort in muren of ramen raden wij aan dat u deze zo veel möglich passend maakt en dat u de pakking afluit met silicone, gips of iets dergelijks, om zo te voorkomen dat er lucht maar binnen of waar buiten stroomt door de gaten.
Om een verminderde doelmatigheid van uw apparaat en zodoende een hoger energieverbruik te voorkomen, raden wij u aan de aanwijzingen voor hetplaatsen van

de ontluchtingsbuis die de fabrikant aanraadt strikt te volgen. (Zie de paragraaf "Mogelijkheden voor het afvoeren van lucht waar buiten")

Voorkom kromme bochten en onnodig verlengen van de ontluchtingsbuis.
Bij de ontluchting van warme lucht in het geval van schuiframen, gebrukt u het Beste het onderdeel dat voorkomt dat er warme lucht van buitenaar binnen stroomt, dit verbeter de doelmatigheid.
Verifieer dat de verbindingen:tussen de ontluchtingsbuis en de moffen (uitlaatmof en verteelmof) goed+zijn. Zie "Voorbereiden van het apparaat".

□ Controleer dat de diffuser zo geplaatst is dat het raam zo veel möglichk gesloten kan worden om zodoende binnenstromen van buitenlucht te voorkomen.
Verzeker uervaan dat de toevoer en de afvoer van lucht Niet verstopt zich. Houdt deze schoon en vrij van vuil, stof en vreeimde voorwerpen.
Houdt de filters van het apparaat goed schoon en zorg ervoor dat deze goed geinstalleelerd zich. (Zie "Reiniging en Onderhoud").
Laat het huis gedurende de zomer doortochten wanneer de buitenlucht op+zijn fris is ('s morgens vroeg en gedurende de nacht).

Belangrijke opmerkingen

Voor het aansluten van uw apparaat

Lees het boekje met de gebruiksaanwijzingen voordat u voor het eerst het apparaat gebruikt. In dit boekje staat belangrijke informatie, Niet alleen omtrent het gebruik maar ook over de verilgheid en het onderhoud.
Bewaar dit boekje met de gebruiksaanwijzingen. Het kan eventuele nuttig�zijn voor een andere gebruiker.
Zet nooit een beschadigd apparaat aan.
De montage en aansluiting van uw apparaat要去en overeenkomen met de van kracht,zijnde normatief en de instructies voor demontage. Als men deze instructies Niet volgt, loopt men het risico de garantie te verliezen.
Onze apparaten komen overeen met de vigerende verilgheidsnormen. Alleen gespecialiseerde competente vakmensen mogen de apparaten repareren. Het gaat om uw verilgheid.
Verzeker uervaan dat de dop voor de ontluchting goed vast zit, hij kan losgeraatk着眼ijdens het transport, Figuur 1.

De fabrikant maakt u erop attent dat het gebruik van deze apparaten exclusief is voor het gebruik in huis en of handel, waar bij onder "handel" gedacht worden aan kantoren of kamers met afmetingen en kenmerken zoals degenen die aangegeven worden in de catalogus.
Niet gegarandeerd is het gebruik voor industrielle doeleneinden, dus voor groe oppervlakten of zich bij Niet natuurlijke warmtebronnen (resistencies, kachels, etc.)

Laat kinderen nooit zitten, klimmen of leunen op de Voordeur of op het air conditioning apparaat. Het apparaat zou kunnen vallen en zodoende mensen en/of voorwerpen hunnen beschadigen.
Laat kinderen nooit met het air conditiong apparatus spelen of het behandelen.
Houdt kleine kinderen op een afstand van het air conditioning apparaat, vooral als het Voordeurtje open staat, om te voorkomen dat ze er aan gaan hangen of duwen, wat als gevolg zou kunnen hebben dat het apparaat omvalt.
Laat Niet toe dat kinderen met het apparaat spelen of voorwerpen in de luchtafvoer stoppen en de andere openings van het apparaat.

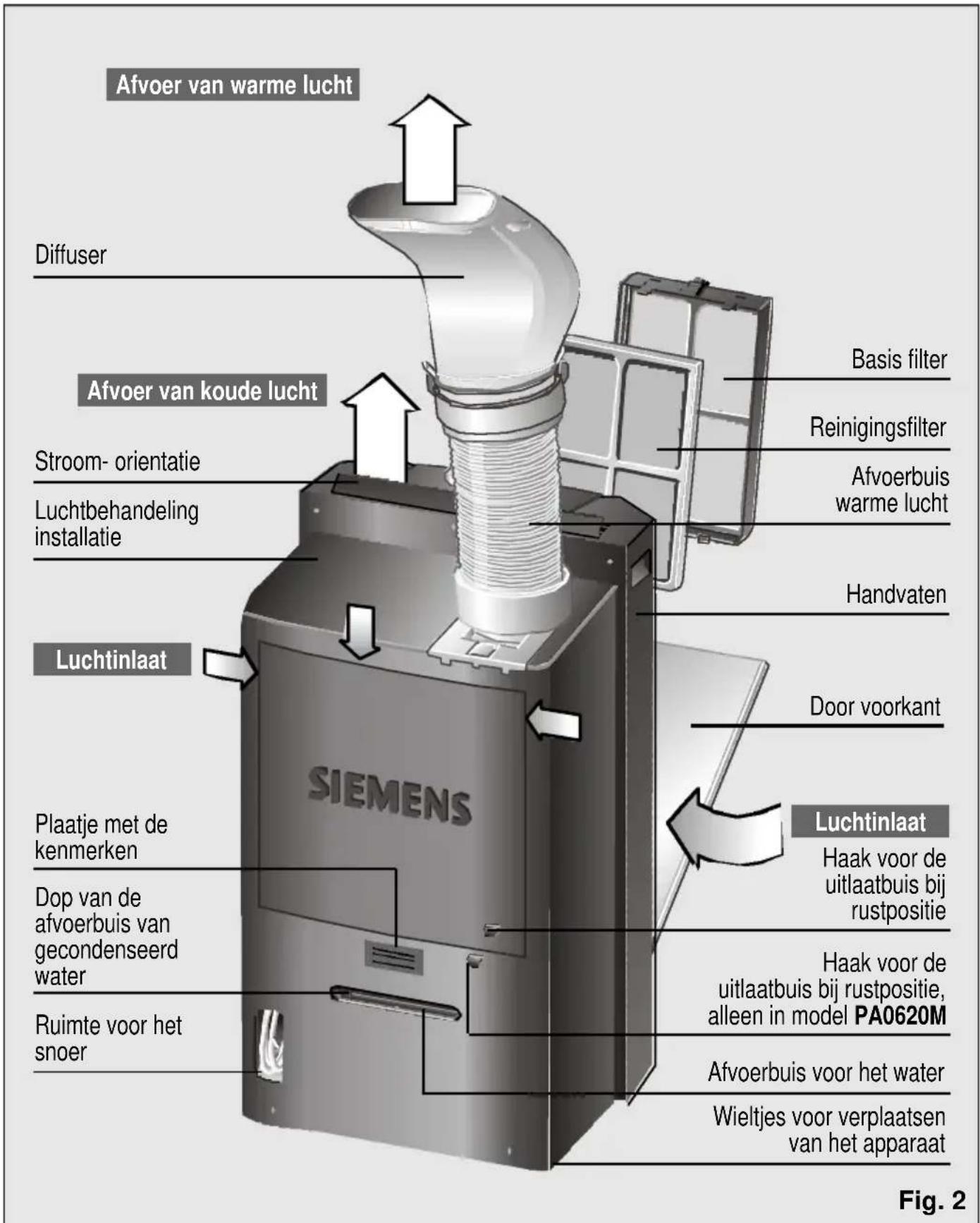

Beschrijving van het apparatus

Presentatie van uw nieuwe apparaat

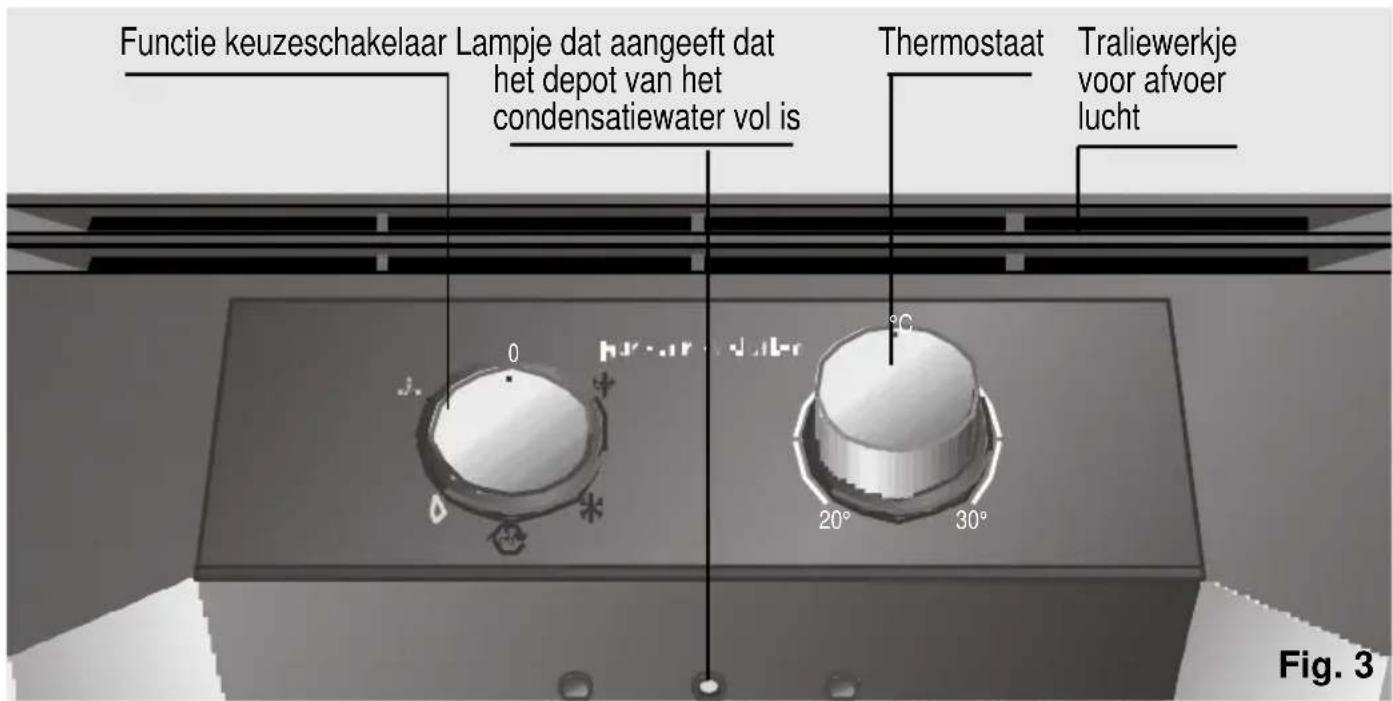

Bedieningspaneel

Model PA0620M/ PA0640M

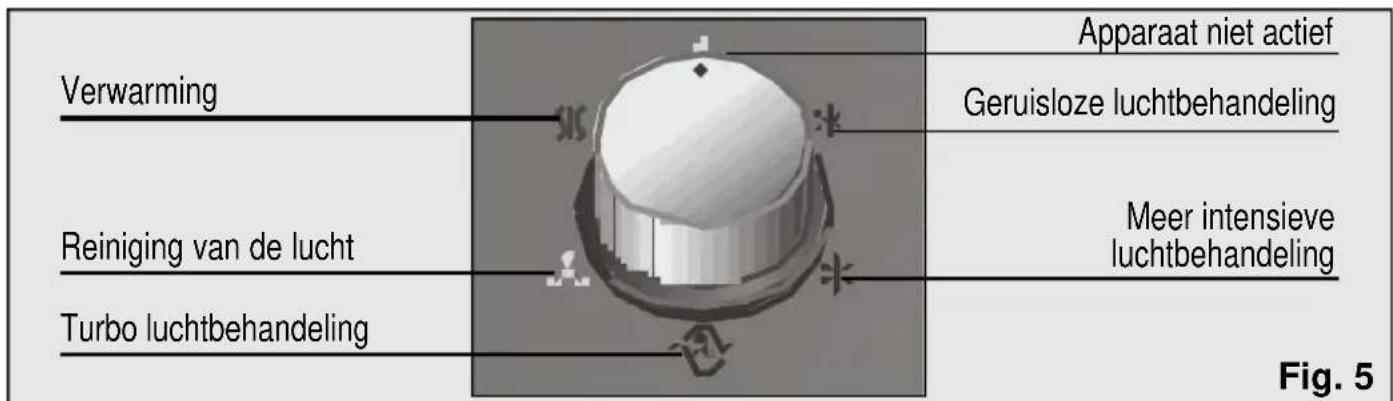

Model PA0630M

Presentatie van uw nieuwe apparaat

Beschrijving van de onderdelen

	Zuignap	Basis Reinigings Dubbel Muurschuif Gleuf
		filter	filter actief balkon	Art. No: Art. No: PA10000Z	PA11001Z 448	069
PA0620M	✓	✓		●	●	★
PA0640M	✓	✓	✓	●	●	★
PA0630M	✓	✓	✓	●	●	★
Afmetingen ongeveer (lang x breed) cm.					Ø muurd 14 cm	70x10/ 205x10

Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd.
- Optionele onderdelen: Deze onderdelen(Int)kunt u kopen bij de officièle Dienst van het merk of bij de geautoriseerde leveranciers.
Optionele onderdelen: Deze onderdelen(Int)kunt u alleen bij de officiele dienst van het merk kopen.

Gebruiksvoorwaarden

Gebruiksvoorwaarden

Dit huishoudelijk apparaat moet op 220/240 V en 50Hz aangesloten worden, met een stekker die geaard is.
Bescherming door middel van een langzaam werkende zekering van 10 A.
In het geval u een verlengsnoer gaat gebruiken, dan moet dit geaard zich, een sectie hebben van tenminste 1,5mm^2 per klem en het mag Niet langer zich dan 25m
Het snoer dat op het net aangesloten worden beschikt over een opbergplaats aan deachterkant van het apparatusat. Zie Fig. 2.
Laat er geen water in het apparaat komen en bedek ook de toevoer en afvoer van lucht in uw apparaat Niet.

Voor de verilgheid is het nodig voordat u uw apparaat aansluit dat dit tenminste 20 cm van elke oppervlakte in de buurt verwijderd is, Fig.6.

'Atencion!

van de Officièle Technische Dienst gedaan worden.

Wij herinneren u eraan dat wanner het apparaat afgezet is, men ongeveer drie minuten moet wachten voor het weeer aante zetten. Dit is deijd die nodig is om de goede werkung van het apparaat te garanderen.

Voorwaarden voor het transport.

Het apparaat beschikt over wieltjes voor het gemakkelijk verplaatsen ervan. Mocht het nodig zijn dan kunt u het apparaat doe neden hellen om het verplaatsen zo gemakkelijkter makes. In zo'n geval is het aan te raden tenminste een uur te wachtendoor u het apparaat weeopnieuw aanzet.

Voor u het apparaat verplaatst, moet het condensatewater dat zich in het interne depot bevindt verwijderd worden, door de afvoerbuisuit,zijn houder te halen en de dop, Fig.7, te demonteren, om het water te lozen. Als het depot leeg is, moet u Niet vergeten de dop weeop+zijn plaats en de buis in de houder terug te zetten.

Gebruiksaanwijzingen

Voorbereiden van het apparatus

Plaatsing van de afvoerbuis van de lucht en onderdelen van het apparatus.

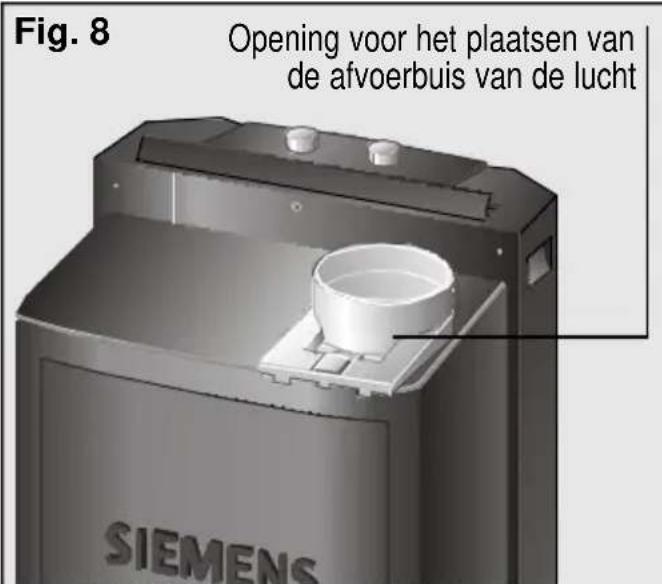

Plaats de buis voor het afvoeren van de lucht op het verbindingsstuk met het tongetje "push" en draai hem vast maar links, Fig. 8.

In het geval dit gemakkelijker is,(Int u ook het verbindingsstuk ut het apparaat halendoor te drukken op het tongetje "Push"en het daarna waar buiten te schuiven Fig.9.

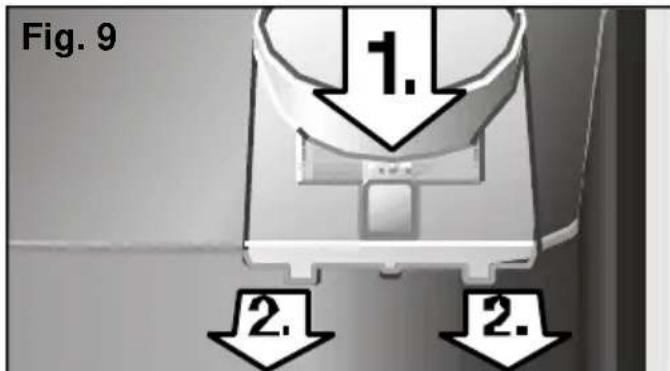

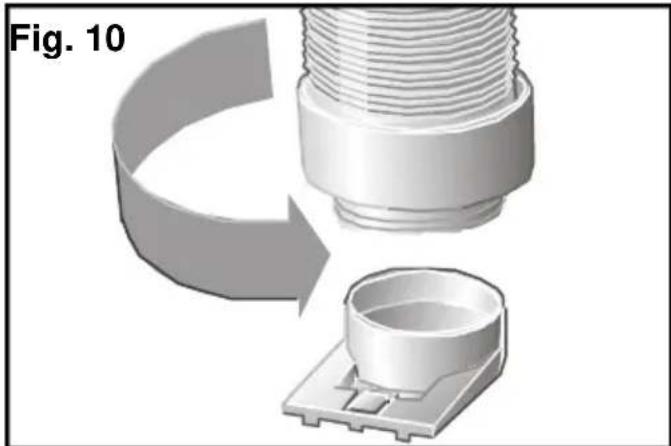

Als dit verbindingsstuk er uit is, draait u de afvoer buis vast zoals te zien is op figuur 10 en verzekert u zich ervan dat het goed vast zit.

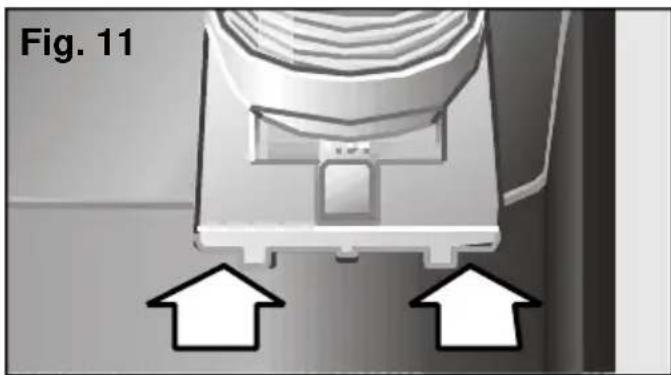

Daarna plaats u het geheel in het apparaat door het in de houder te schuiven Fig.11.

Verankering van de diffusie klep - afvoerbuis van de lucht

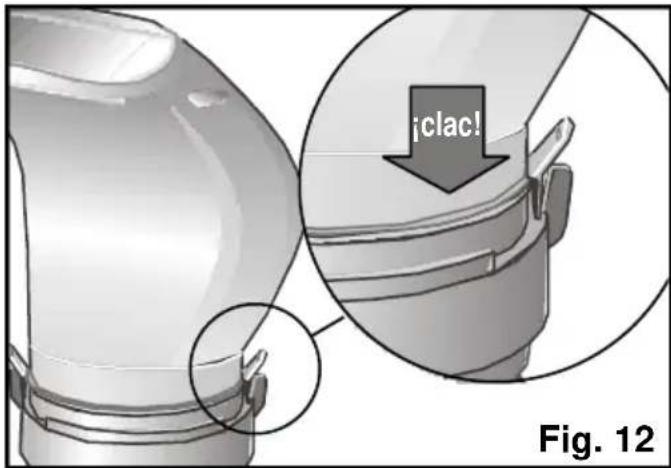

Plaats de diffusie klep op het vrije einde van de buis door iets op beiden elementen te drukken tot u een "klik"hoort. Verzeker u er van dat de clips zich om te voorkomen dat de diffusie klep kan vallen. Fig 12.

Mogelijkheden voor het afvoeren van de lucht maar buiten

Mobiele installment

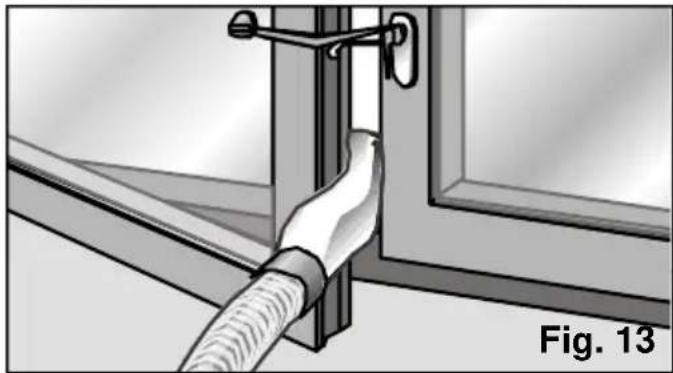

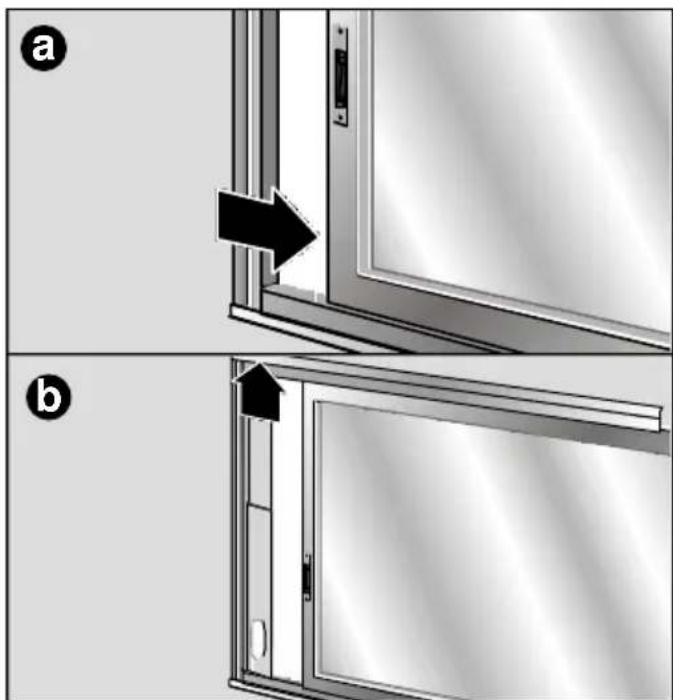

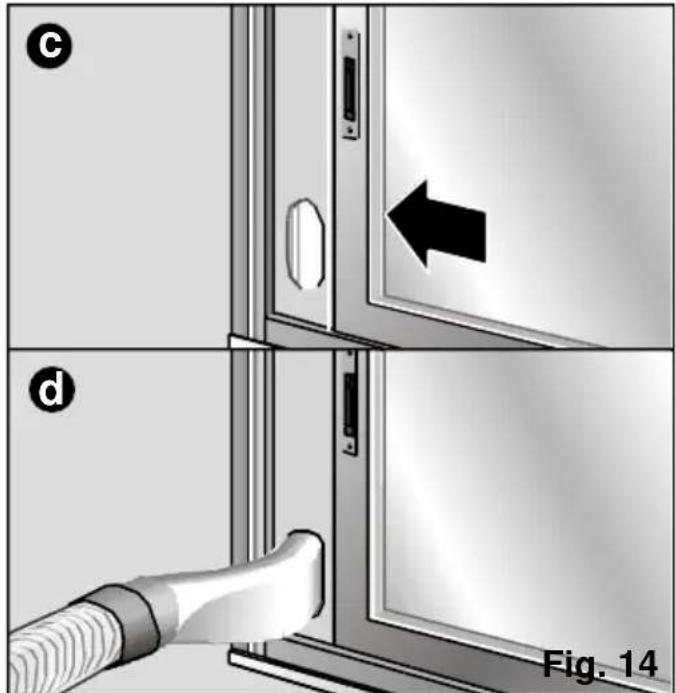

Open het raam een stukje en plaats de diffuser:tussen de raampost en het kozijn.
Sluit het raam zo goed möglichk en zet het vast met de geleverde zuignap, Fig. 13.

• U kunt hiervoor ook het installmentie onderdeel gleuf raam / balkon gebruiken. (Zie "Beschrijving van de onderdelen") Fig. 14 : a, b, c, d. Dit is zowel op horizontale als op verticale ramen en op balkons te gebruiken.

- Om dit vast te zetten op het raam of het balkon beschikt u over twee laterale gaatjes. Met twee schroefjes (niet bij het onderdeel geleverd) kan de gebruiker de gleuf vast zetten op de raampost of vastmaken aan de muur zonder dat er gevaar bestaat dat de gleuf zich verplaatst of kan vallen, Fig. 15.

Vaste installation

De vaste installmentie worden gedaan met behulp van het onderdeel muurschuif. Zie "Beschrijving van de onderdelen".

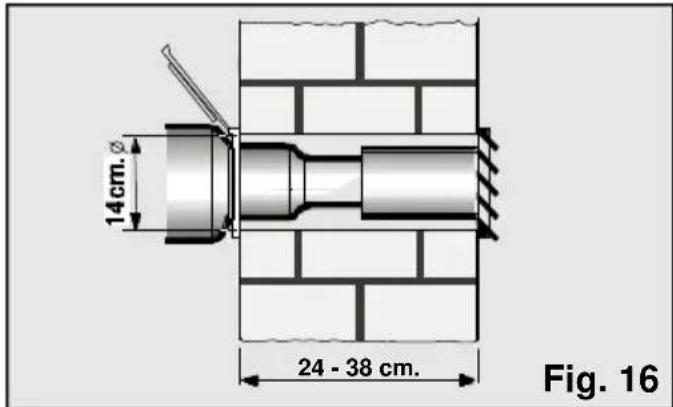

Om de warme lucht af te voeren via de muur moet u een opening in de muur met een doorsnede van 14 cm makeen voor het plaatsen van de muurschuif, Fig. 16.

Verwijder de diffuser en sluit de afvoerbuis van de lucht aan op het onderdeel.

Opmerkingen:

Maak de afvoerbuis van de warme lucht Niet onnodig lang (grootste lengte 140 cm). Bij hetplaatsen van de buis moet men kromme bochten voorkomen. Als men dit Niet doet, worden de juiste afvoer van de warme lucht verhinderd, terwijl het tegelijkertijd een verminding van het koelpotentieel en het rendement van het apparaat zou opleveren.

Om de maximale koeling en het laagste geluidsniveau de halen moeten wij u aanraden de afvoerbuis hoger teplaatsen dan de totale hoogte van het apparaat, Figuur 17.

Gebruiksaanwijzingen

Luchtbehandeling

Het apparaat reinigt, ontvocht en koelt tegelijkkertijd de lucht in de ruimte waar het staat en schept zo een aangenaam klimaat.

Sluit het apparaat aan op het elektrische net.
Leid de afvoerbuis van warme lucht maar buiten. Om te veel lawaai en verlies van doelmatigheid te voorkomen is het volstrekt nodig dat de afvoerbuis van de lucht zo geplaatst worden als beschreiben staat in Fig. 13. Zie paragraaf "Mogelijkheden voor het afvoeren van luchtঐuit".

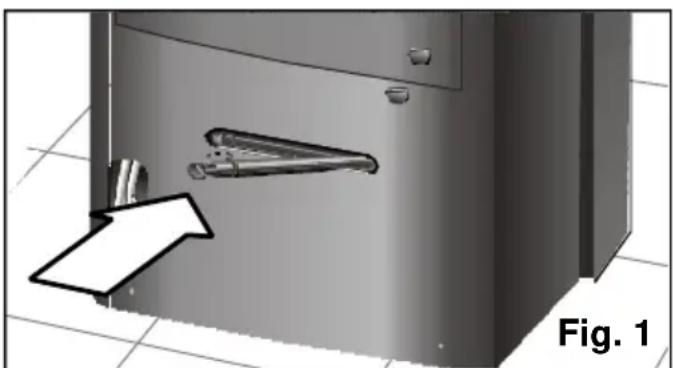

Verzeker uervaan dat de dop, Fig. 1, op de afvoerbuis van het water zit, om te voorkomen dat het water maar buiten vloeit en zodoende de steunoppervlakte nat maakt.

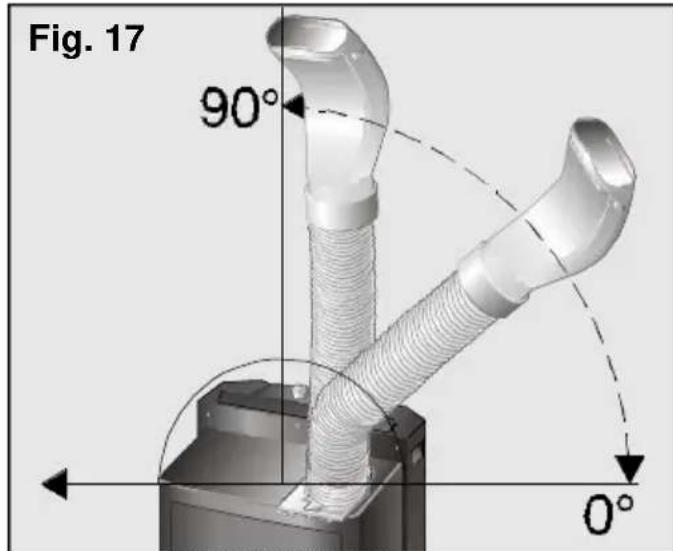

Til de orientatieklep die zich aan de bovenkant van het apparaat befindt omhoog. In de modellen PA0630M is deze orientatieklep Niet geinstalleerd. Zie figuren 25 of 26 van de verwarming.

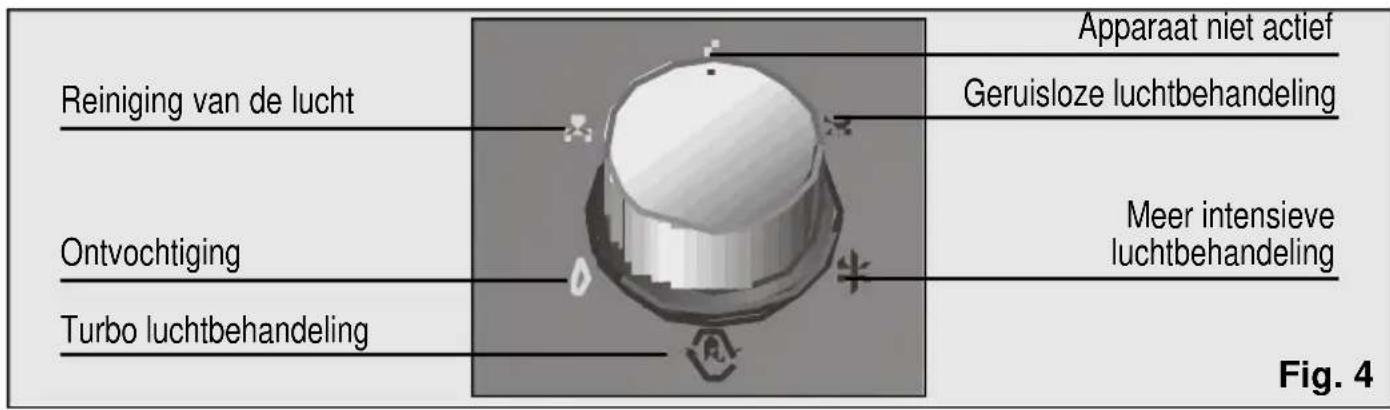

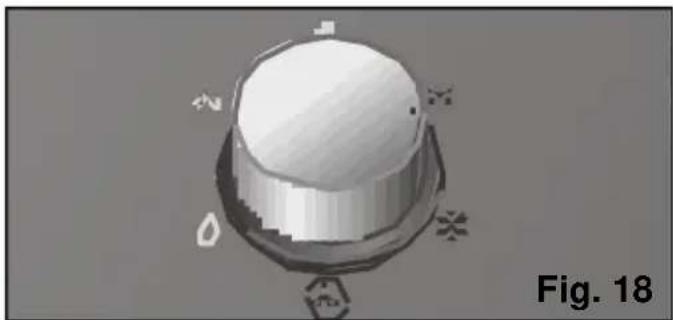

Kies de functie geruislooze, hogere of turbo luchtbehandeling, Fig. 18.

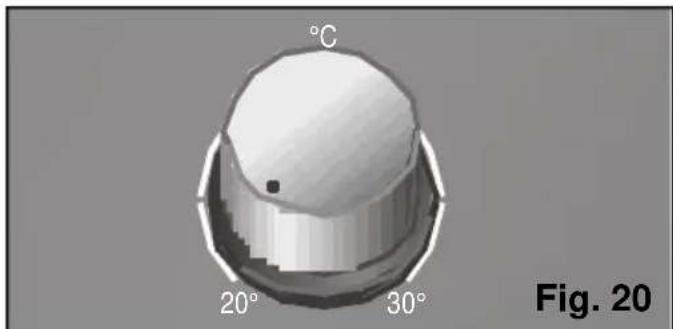

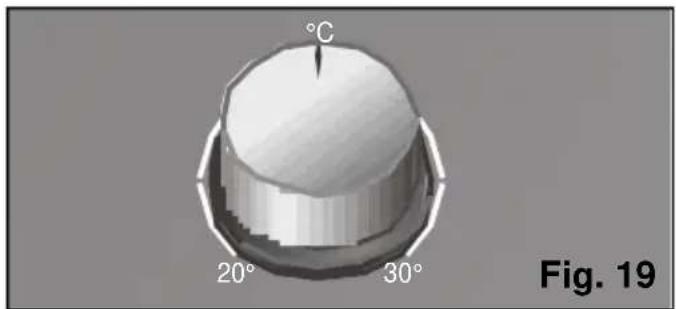

Zet dethermostat op de gewenste temperatuur, Fig.19. Als het apparaat automatisch omdat de kamer de gekozen temperatuur gebruikt heeft afslaat door de thermostat, moet u wachten totdat de temperatuur in de omgeving 2 - 3^ stijgt, voordat het apparaat weeer gaat werken.

Tijdens de luchtbehandeling, verdampt een gedeelte van het condensatie water automatisch en worden samen met de afgevoerde lucht maar buiten afgevoerd door de afvoerbuis van warme lucht.

Als de vochtigheidsgraad erg hoog is, zal het apparaat condensatie water opslaan in het interne depot. Als dit een bepaald nivea bereikt, gaat het lampje, Fig. 3, dat aangeeft dat het depot vol loopt, branden en dit moet dan geleegd worden. In dat geval koelt het apparaat Nieteer, zoals uitgelegd is in "Voorwaarden van het transport", Fig. 7.

Aangeraden wordt het apparaat af te zetten gedurende het legen van het waterdepot.

Let op!

Wij herinneren u eraan dat wanner het apparaat afgezet is, men ongeveer drie minuten moet wachten voor het weeer aante zetten. Dit is deijd die nodig is om de goede werkking van het apparaat te garanderen.

Ontvochtiging

In deze functie vermindert het apparaat de vochtigheid in de omgeving en reinigt de lucht Zet dethermostat op de positie laagste temperatuu, Fig.20.

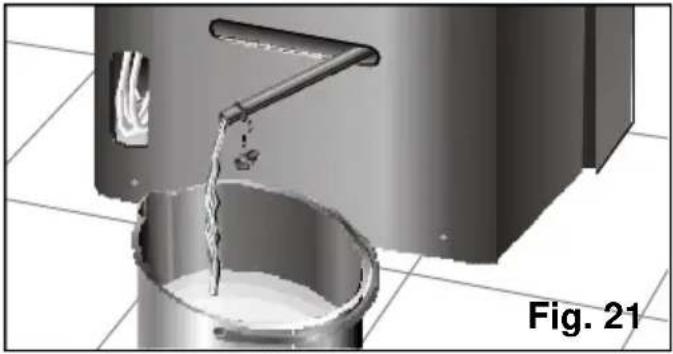

Plaats een bakje bij het einde van de buis en verwijder de dop om het condensatie water op te konnen vangen, Fig. 21.

Gebruiksaanwijzingen

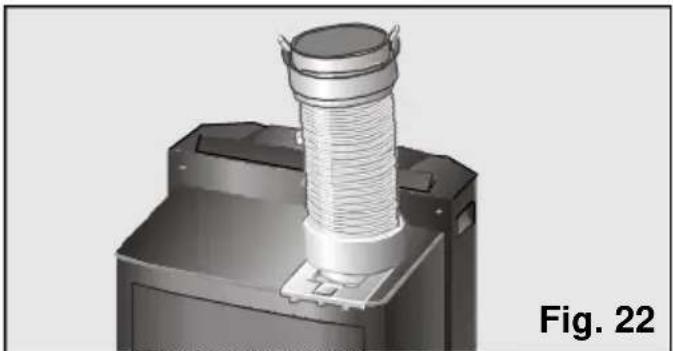

Verwijder de diffuser enzet de afvoerbuis van de lucht op de in Fig 22 aangegeven positie.
Mocht u dit wensen dan=kunt u ook de afvoerbuis geheel demonteren.

Til de orientatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA0630M is deze orientatieklep Niet geinstalleerd. Zie figuren 25 of 26 van de verwarming.
Sluit het apparaat aan op het elektrische network.

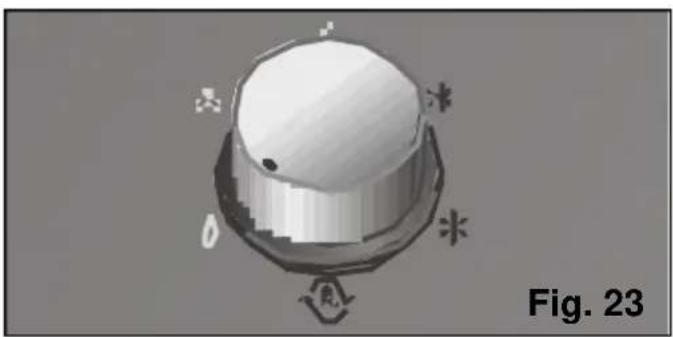

Kies door met functie keuzeschakelaar de functie ontvochtigen die overeenkomt met het model van uw air conditioning apparaat.
Voor de modellen met elektrische verwarming en voor de resterende modellen.

Let op!

De hoeveelheid ontvocht water kan wisselen, afhankelijk van de omstandigheden van de omgeving. (Zie "technische gegevens").

Bij het veranderen van functie mag u Niet vergeten de dop op de lozingsbui van het water teplaatsen. Mocht u dit vergeten dan zaal het water uit het apparaat vloeen als dit gaat werken.

Houdt alkijd rekening met hetfeit dat de temperatuur van de omgeving 18^ of hoger moet+zijn voor het functioneren van het apparatusat.

Bij deze manier van werkken, stijgt de temperatuur van de kamer enigszins.

Luchtreiniging

Bij deze functie circuleert de lucht waar naar het interieur van de kamer, (ventilatie) en de lucht gaat dan door een systeem van filters. In het apparaat is een basis filter geinstalleerd en verder beschikt het over een actieve filter, (except PA0620M) die door de begruiker geinstalleerd要去 worden in het apparaat, zie paragraaf "Installatie van de reinigingsfilter (dubbel actief)" om het volgende te voorkomen: - Stuifmeel, bacteriën en stof.

Plaats de afvoerbuis van de lucht op gezelfde positie als bij de ontvochtiging.
Til de orientatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA0630M is deze orientatieklep Niet geinstalleerd. Zie figuren 25 of 26 van de verwarming.
Sluit het apparaat aan op het elektrische network.

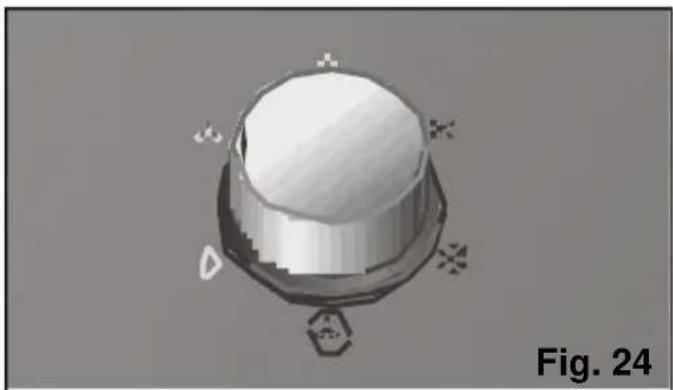

Kies de wijze van reinigen met behulp van de functie keuze schakelaar, Fig. 24.

Gebruiksaanwijzingen

In de gevallen en bij de modellen die de optionele filters hebben raden wij u aan deze te installereren onafhankelijk van de gekozen functie, koeling, ontvochtiging of reiniging van de lucht. Zo krijgt u een verhoogde reinigende doelmatigheid.

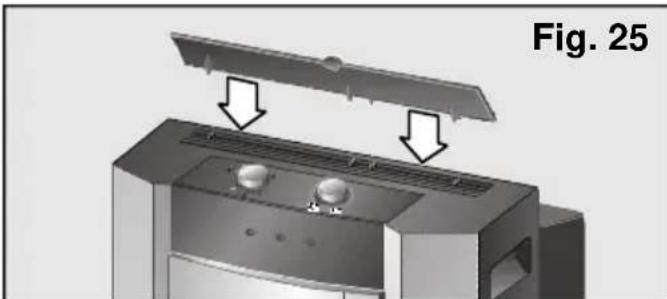

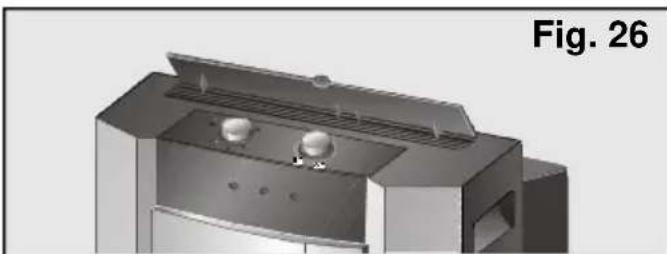

Opmerking:

Vanwege de interne configuratie van de modellen PA0620M, wordenijdens de functie ventilatie ook lucht maar buiten afgevoerd. Om het geluid dat dit veroorzaakt te verminderen, raden wij u aan de ontluchtingsbuis te verwijdersen.

Op de positie 串串 verwarmt het apparaat de lucht in de kamer tot de door de gebruiker gewenste temperatuur bereikt is, verwij tegelijkkerijd de lucht in de kamer gereinigd worden.

Sluit het apparaat aan op het elektrische net.
Plaats de afvoerbuis van de lucht op gezelfde manier als bij de functie ontvochtig.
In de modellen PA0630M is deze luchtoriëntatie Niet in het apparaat geinstalleerd. Om de luchtstroom beter de verdelen worden door de fabrikant aangeraden deze eerst de installereren. Op de bijgevoegde figuren ziet u hoe de luchtoriëntatie geinstalleerd moet worden.

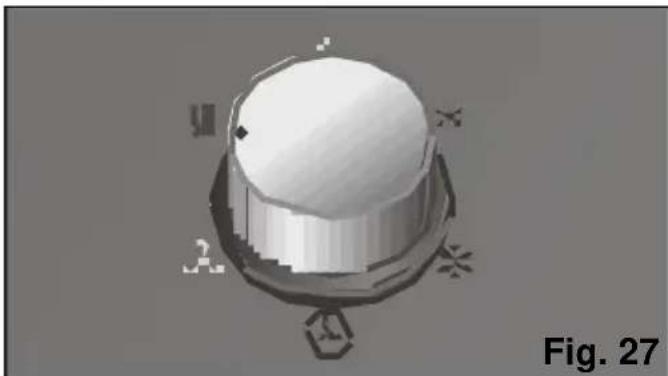

Kies de functie verwarming. Fig. 27.

Zet dethermostat op de gewenste temperatuur.Zodra deutsche temperatureur bereikt is slaat het apparaat automatisch af en het zal weeer gaan werken als de temperatuur 2 - 3^ .gedaald is.

Let op!

Bedek de inlaat en uitlaat van uw apparaat nooit!

Reiniging van het apparatus

Voor de veiligheid raden wij u aan het snoer van het apparaatuit het stopcontact te halen,voordat u het apparaatGaat schoonmaken.
U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel.
Gebruik nooit heet water (warmer dan 40^ ), bleekwater, wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt.
Maak het apparaat Niet schoon met een waterslang of met lucht onder druk.

Schoonmaken en verwisselen van de reinigingsfilters

Om de reinigingsfilter te kunnen verrangen moet de Voordeur van het apparaat geopend worden (u hoeft de deur Niet te verwijderen), het is genoeg om op de bovenste clip aan de binnenkant van de deur te drukken, Fig. 28 waar voren de duwen. De deur gaat open tot aan een veiligheidslimiet zonder te vallen.

Alle modellen beschikken over een basis filter die na verloop vanijd gereinigd moet worden, Fig. 29. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filter uit de houder te halen, Fig. 30. U wast de filter met stromend water, droegt de filter en zet hem weeer op+zijn plaats terug.

Wasbare basis filter
Fig. 29

jLet op! Doe de basis filter nicht in de afwasautomaat. Het plastic materiaal waarvan het gemaakt is, is nicht geschikt voor de afwasautomaat en is nicht bestendigd gegen de hoge temperaturen van de afwas programma's. Dit materiaal zou verrormd worden en ten slotte breken.

De reinigingsfilter die met het apparaat (afhankelijk van het model) geleverd worden要去 door de gebruiker geinstalleerd worden. (Zie de paragraaf "Installatie van de reinigingsfilter").

Deze reinigingsfilter garandeert een betere kwaliteit van het filtreren van de lucht, die door middel van het apparaat door de kamer opnieuw circuleert. De aanwezigheid van dit soort filter kan de koel-capaciteit van het apparaat enigszins verminderen. Vooral als het verzadigd of beschadigd is; waarom raden wij u aan de filter te controleren en ten minste een keer perJAar te verrangen.

(Deze onderdelen kunt u kopen bij de Technische Dienst van de Fabrikant of bij de geautoriseerde handelaars). Zie de paragraaf "Beschrijving van de onderdelen".

Installatie van de reinigingsfilter.

• Verifieer dat de reinigingsfilter opplaats aangebracht is, zo Niet, installeer hem dan zoals te zien is op figuur Fig 31

Haal de basis filter van het apparaat weg, figuur 30.
- Introduceer de reinigingsfilter en het plaatsingelement in de basisfilter zoals te zien is op figuur 32, en houd er rekening mee dat ze eerst in de onderste veertjes gedrukt要去en worden.

• Installee het element in hetAPAaraat door de onderste veertjes te duwen in de gaatjes die aangebracht zich in de voorkant van de kast van het apparaat en druk op de bovenste clip tot u een "klik"hoort, wat inhoudt dat het element goed geinstalleerd is.
• Sluit de Voordeur van het apparaat.

Let op!

Om een goede werkung van het apparaat te verzekeren, moet u alleen een set filters op de steunplaatsen.

Opmerking

Om te voorkomen dat de Voordeur van het apparaat kan vallen en zo lichamelijke en of materiele schade kan opleveren, beschikken deze modellen over een zekerheitslimiet die het openen van de deur tot aan deze limiet beperkt. Om het schoonmaken of verwisselen van de filters gemakkelijker te makeen, bestaat ook de mogelijkheid de deur van het apparaat te verwijderen, zie Fig. 29. In dit geval, of wanner om een andere reden de deur van de juiste plaats verwijderd is, moet u het volgende doen om het deurtje wee goed op+zijnplaats te krijgen:

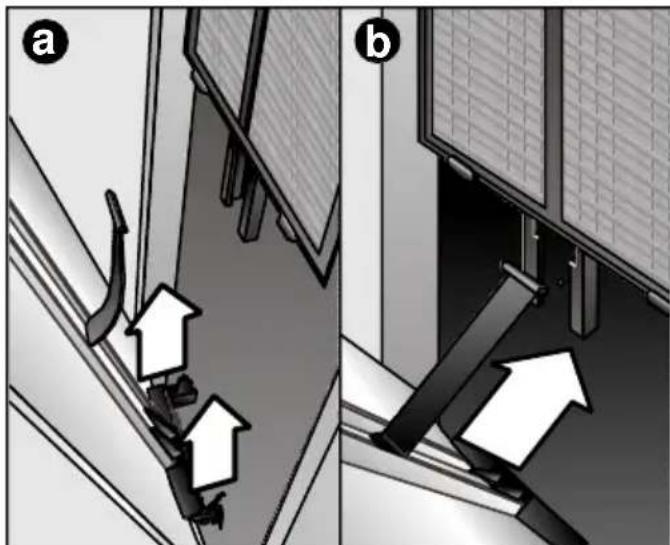

1^ Til de deur op totdat u hem losmaakt van de steunen aan de onderkant, (Fig. 33: a).
2° Plaats de plastic clip in de gleuf aan de voorkant van het apparaat (in de vorm van een T) en LAST deze maar beneden glijden tot aan de veiligheidslimiet, (Fig. 33: b).

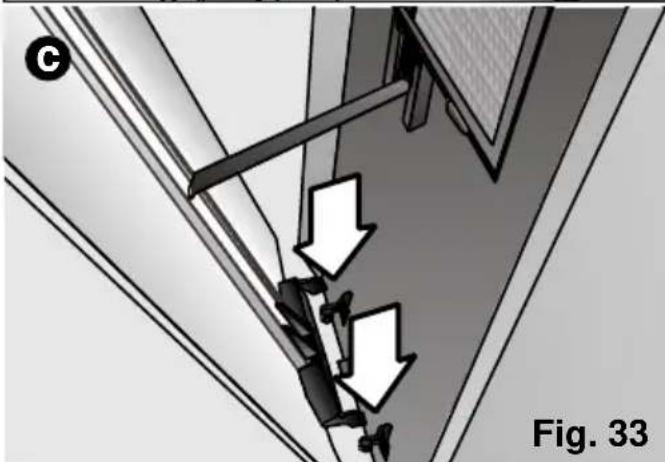

3° Plaats de veertjes die zich aan de onderkant van de deur bevinden in de waarvoor bestemde opening aan de voorkant van het apparaat, doe dat voorzichtig om te voorkomen dat de plastic clip die u al op+zijn plaats gezet heeft weeer los LAST, (Fig. 33: c).

Als u alle vorige punten gevolgd heeft, verzeker u er dan van dat de deur goed vast zit en nicht valt als u hem waar open doet. (De deur gaat open tot aan de veiligheidslimiet). Mocht dit Niet het geval zichn, volg dan opniew de punten 1^ en 2^

Voorwaarden voor het opslaan

Aan het einde van elk seizoen, en om te voorkomen dat het apparaat te veel ruimte in beslag zou nemen,要去 u de ontluchtingsbuis op de positie rust plaatsen.

Hiervoor buigt u de buis maar de achechterkant van het apparaat en maakt deze vast aan de diffusie haak, Fig. 34 en 35.

Fig. 34

Voor het in gebruik stellen aan het begin van het seizoen

Maak de luchtfilter schoon.
Daarna maakt u zo nodig de bedekking en het traliewerk schoon.

Overwegingen die u telefoongesprekken met de Technische Dienst zullen besparen

Algemene werkingscondities Wat te doe n als ? ...

... het apparaat nicht werkt ...
Verzeker u ervan dat de stekker in het stopcontact zit.
Verifieer dat de functie keuzeschakelaar Niet op nicht actief staat
Ga na of er elektriciteit is en of de stop nicht doorgeslagen is.
Stel de thermostat af op de laagste temperatuur.
... het apparaat werkt nicht en het lampje dat aangeeft dat het depot van het condensatie water vol is brandt ...
Plaats het apparaat op een platte oppervlakte. Als het lampje blijft branden, leeg dan het interne water depot van het apparaat. (Zie de instructies bij luchtbehandeling)
... het apparaat werkt nicht en het lampje dat het vullen van het water reservoir aangeeft knippert...

Er bestaat een storing in de thermische sonden. Bel de Officièle Technische Dienst van het merk.

... het apparaat koelt de lucht nicht voldoende ...

□ Controller of de verbindingen van de afvoerbuis van de warme lucht goed+zijn.
Verzeker u er van dat de baan van de luchtinlaatbuis Niet te krom is en dat de buis Niet langer is dan 140 cm.
□ Controller of de dop van de afvoerbuis van het water goed op de buis zit.
Installer de zuignap zodate opening in het raam zo Klein möglich is.
Sluit de rolluiken om de gevolgen van de zonnestralen te verminderen.

... u water op het traliewerk van het bedieningsspaneel ziet of op deplaats waar de basis filter geplaatst is...

Maakt u zich waarom geen zorgen, dit is het gevolg van de normale werkig van het apparaat.

Overwegingen die u telefoongesprekken met de Technische Dienst zullen besparen

Algemene overwegingen omtrent het geluidsniveau

... het apparaat maakt te veel lawaai ...

Wij onderscheiden twee soorten geluiden, het geluid dat een gevolg is van de normale werkking van het apparaat en dit is gemakkelijk op te losesten. Hierop volgt de beschrijving van enkele van die möglichke geluiden om deze beter te vast te stellen.

Heel normale geluiden

Als u een regelmatig terugkerend borreld geluid hoort van water, is dit het gevolg van het werken van de pomp, dat het water opnieuw doet circuleren om het vermogen van het apparaat te verbeteren.
Als u een geluid hoor dat op zacht gemompel lijkt, is dat te danken aan de normale werking van de compressor, dit geluid kan men nicht vermijden.
□ Als u een fluitend geluid hoort, hebben wij te make n met het geluid dat geprodueerd wordt door het vloeien van het koelmiddel door de dunne buizen van het apparaat als de compressor in werk gesteld worden.

Hoort u een kort geluid, een soort "klik", dan gaat het om het geluid dat geprodueerd wordt door het aanzetten of afzetten van de pomp of om het geluid dat de regulator maakt als de elektronica in werking of buiten werking gezet worden.

Geluiden die gemakkelijk opgelost können worden.

Verzeker u ervan dat de luchtafvoerbuis en ook de verdeel mof en de uitlaatmof de goed aan het apparaat vastgemaakt zich.
□ Controleer of de in- en uitlaat van de lucht in het apparaat vrij gezogenen zich van hindernissen.
Verifieer dat het apparaat Niet in direct contact staat met meubels of andere elektrische apparaten om zodoende te voorkomen dat de uitgeblazen lucht direct op deze voorwerpen gericht is, hetgeen het geluid zou verhogen.

Elke willekeurige andere reparatie要去itgevoerd worden door een gespecialiseerdevakman. Neem waarvoorte contact op met de geauthoriseerde leverancier, met de klantendienst of met once Technische Dienst van de Fabrikant.

Servicedienst / Garantie

Servicedienst

Als het apparaat na inachtneming van het installmentievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." nicht functioneert, dan staat de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het het apparaat, Fig. 2.

Garantie

Voor het aangeschafte apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hierover zal de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.

Indice
