PA 0430 - Luftkonditionering SIEMENS - Gratis bruksanvisning och manual

Produkttyp	Mobil monoblock luftkonditionering
Märke	Siemens
Modell	PA 0430
Strömförsörjning	220-240 V, 50 Hz
Maximal strömförbrukning	950 W
Kylkapacitet	2000 W (energiklass C)
Värmekapacitet	1800 W (endast på modell PA0430M)
Avfuktningskapacitet	40 L/dag (vid 30°C, 80% RF)
Säkring	10 A (trög)
Funktioner	Kyla, avfuktning, luftrening, värme (modell PA0430M)
Medföljande tillbehör	Avluftningsslang, diffusor, sugkopp, grundfilter, reningsfilter, fönster/balkongskjutare
Maximal längd på avluftningsslang	140 cm
Rengöring av luftfilter	Rengör grundfiltret regelbundet under rinnande vatten
Byte av reningsfilter	Byt en gång per år
Säkerhet	Automatisk avstängning vid full vattentank, kompressorfördröjning (3 minuter)

Vanliga frågor - PA 0430 SIEMENS

Varför kyler inte apparaten tillräckligt?

Kontrollera att varmluftsslangen är korrekt ansluten, inte är böjd och inte överstiger 140 cm. Se till att proppen på vattenavloppsslangen sitter ordentligt. Stäng fönster och persienner för att begränsa inträngning av yttre värme.

Vad göra om indikatorn för full vattentank tänds?

Placera apparaten på en plan yta. Om indikatorn förblir tänd, töm den interna tanken genom att ta bort proppen på vattenavloppsslangen och luta apparaten för att tömma kondensvatten.

Apparaten är mycket bullrig, är det normalt?

Cyklista vattenljud eller ett surrande från kompressorn är normalt. För att minska bullret, se till att avluftningsslangen är ordentligt fastsatt, att inget blockerar luftintag/utlopp och att apparaten inte är i direkt kontakt med möbler.

Hur installerar jag avluftningsslangen korrekt?

Skruva slangen på apparatens 'push'-anslutning. Fäst diffusorn på slangens fria ända tills det klickar. Öppna fönstret, placera diffusorn mellan bågen och karmen, stäng sedan fönstret så långt det går. Använd sugkoppen för att hålla positionen.

Hur rengör eller byter jag filtren?

Öppna frontluckan genom att dra lätt. Ta bort grundfiltret genom att trycka på den övre klämman. Tvätta det under rinnande vatten och torka det innan du sätter tillbaka det. För reningsfiltret, sätt in det i grundfiltret. Det måste bytas en gång per år.

Kan jag använda värmen?

Värmen är endast tillgänglig på modell PA0430M. Anslut apparaten, placera avluftningsslangen som för avfuktning, installera luftriktaren (om inte monterad), välj värmefunktionen och ställ in termostaten. Apparaten stängs automatiskt av vid önskad temperatur.

Apparaten startar inte, vad ska jag kontrollera?

Se till att kontakten är inkopplad och att funktionsväljaren inte står på 'av'. Kontrollera nätströmmen och säkringen. Ställ termostaten på en temperatur lägre än rumstemperaturen.

Hur tömmer jag kondensvattnet manuellt?

Stäng av apparaten. Ta ut vattenavloppsslangen ur sitt fack, ta bort proppen och luta apparaten för att tömma vattnet i en behållare. Sätt tillbaka proppen och slangen efter tömning.

Vilka tips finns för att spara energi?

Stäng av apparaten när du inte använder den. Välj en måttlig temperatur. Placera apparaten borta från värmekällor. Använd persienner eller gardiner för att begränsa solvärme. Se till att filtren är rena och att avluftningsslangen är korrekt installerad.

Vatten rinner från kontrollpanelens galler, är det allvarligt?

Nej, det är normalt och beror på intern kondens. Apparaten är utformad för att avleda vatten genom avdunstning. Om flödet är överdrivet, kontrollera att proppen på vattenavloppsslangen sitter ordentligt och att tanken inte är full.

BRUKSANVISNING PA 0430 SIEMENS

Innehållsförteckning

Miljöskydd

Så blir Du av med forpackningen. 111

Så kasserar Du den gamla apparaten. 111

Sà sparar Du energia. 111

Viktig information

Innan Du ansluter apparaten 112

Beskrivning av apparaten 113

Kontrollpanelen 114

Beskrivning av tillbehoren 115

Förutsattninger

Forutsattningar 115

For att flytta apparaten. 116

Användarinstruktioner

Anvandarinstruktioner 116

Så leds den varma luften ut. 117

Avfuktningsfunktionen 119

Rengöring och Underhäll

Rengoring och byte av reningsfilter. 121

Saforvaraduapparaten 122

Innan Du satter igang apparaten i början
paa en sasong. 122

Läs detta innan Du tar kontakt med.Var Tekniska Service

Allmänt om Funktionen 123

Allmant om buller och oviesen. 123

Teknisk service / Garanti / Teknisk information 124

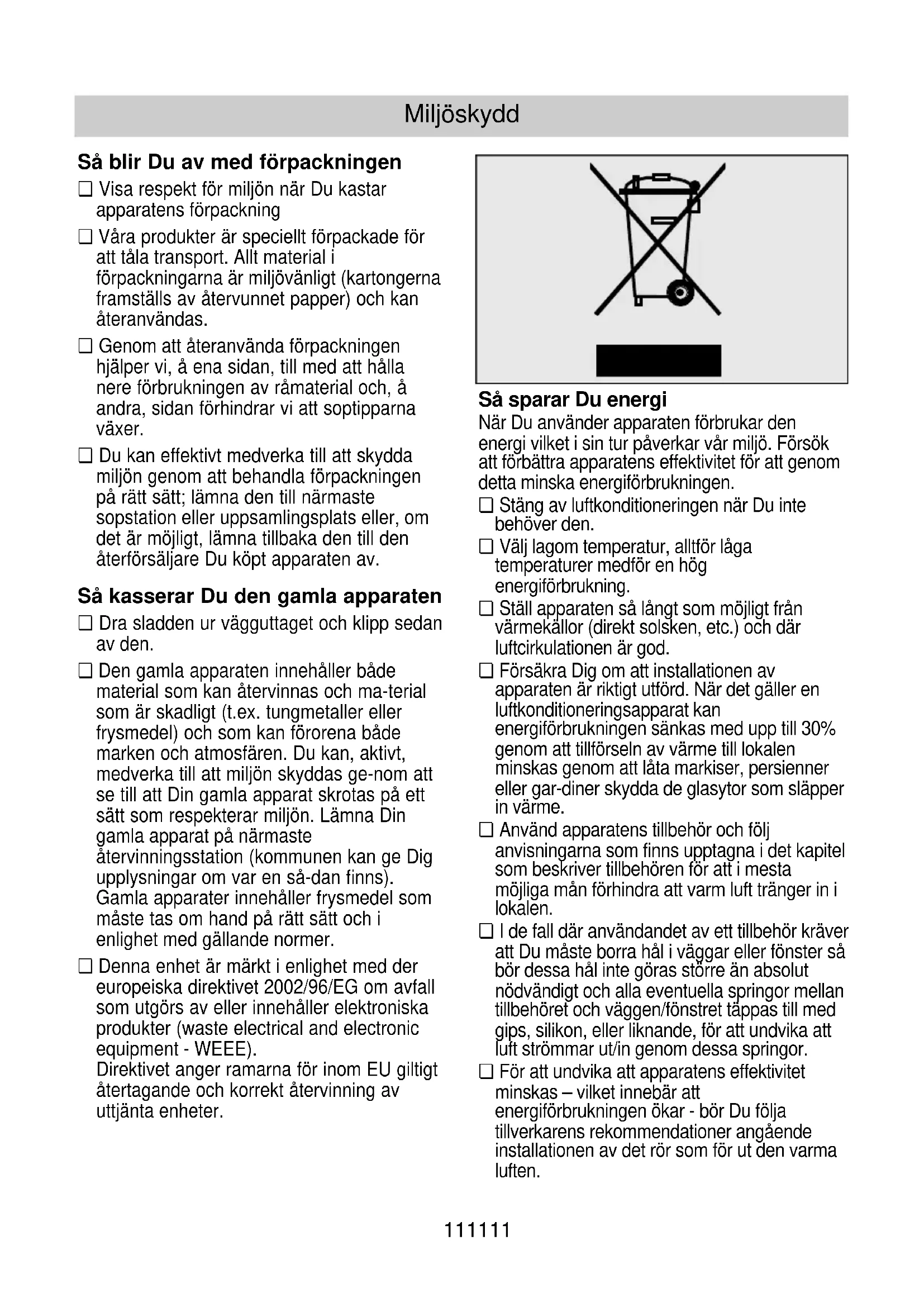

Sä blir Du av med Förpackningen

Visa respekt für miljön;när Du kastar apparatens forpackning
Väraprodukter ar speziellt forpackade for att tala transport. Allt material i forpackningarna ar miljovänligt (kartongerna framstalls av atervunnet papper) och kan Återanvändas.
Genom att ateranvanda forpackningen hjalper vi, a ena sidan, till med att halla nere forbrukningen av ramaterial och, a andra, sidan forhindrar vi att soptipparna vaxer.
Du kan effektiv medverka till att skyddamiljön genom att behandla forpackningenpà ratt satt; lamna den till narmaste sopstation aller uppsamlingsplats ull, omdet ar möjligt, lamna tillbaka den till den aterforsälare Du kopt apparaten av.

Så kasserar Du den gamla apparaten

Dra sladden ur vagguttaget och klipp sedan av den.
Den gamla apparaten innehaller bade material som kan atervinnas och ma-terial som ar skadligt (t.ex. tungmetaller erler frysmedel) och som kan fororena bade marken och atmssfaren.Du kan,aktiv medverka till att miljon skyddas ge-nom att se till att Din gamla apparat skrotas pa ettsatt som respekterar miljon.Lamna Din gamla apparat pa narmaste atervinningsstation (kommunen kan ge Dig uppliesningar om var en sa-dan finns). Gamla apparater innehaller frysmedel som maste tas om hand pa ratt satt och i enlighet med gallande normer.
Denna enchet ar märkt i enlighet med der europeiska direktivet 2002/96/EG om avfall som utgörs av aller innehäller elektroniskaprodukter (waste electrical and electronic equipment - WEEE). Direktivet anger ramarna for inom EU giltigt Återtagande och korrekt ätervinning av uttjänta encheter.

Sà sparar Du energia

När Du anvander apparaten forbrukar den energia vilket i sin tur påverkar var miljö. Försök att forbättra apparatens effektivitet for att genom detta minska energiförbrukningen.

Stang av luftkonditioneringen nar Du inte behöver den.
Välj lagom temperatur, alltför laga temperaturer medfor en hog energiförbrukning.
Ställ apparaten sö langt som möjigt frän varmekällor (direkt solsken, etc.) och)darruftcirkulationen ar god.
Försakra Dig om att installationen av apparaten ar riktigt utförd. När det gäller en luftkonditioneringsapparat kan energiförbrukningen sankas med upp till 30% genom att tillförseln av varme till lokalen minskas genom att lata markiser, persiennes erler gar-diner skydda de glasytor som släpper in varme.
Använd apparatens tillbehör och folj anvisningarna som finns upptagna i det kapitel som beskriver tillbehören for att i mesta möjliga man Förhindra att varm luft tränger in i lokalen.
I de fall)där användandet av ett tillbehör kraver att Du maste borra hal i vaggar eller fönster sa bör dessa hal inte góras större an absolut nödvändigt och alla eventuella springor mellan tillbehöret och vaggen/fönstret tappas till med gips, silikon, eller liknande, for att undvika att luft strömmar ut/in genom dessa springor.
For att undvika att apparatens effektivitet minskas - vilket innebär att energiförbrukningen ökar - bör Du följa tillverkarens rekommendationer angäende installationen av det rör som För ut den varma luften.

Miljöskydd

Undvik att boja roret alltfor kraftigt och/eller att anvanda ett alltfor langt ror.
- Om Du installerar roret for avluftning i ett skjutfönster, aller i en skjutdörr, bör Du använda det specialtillbehör som Förhindrar att varm luft utifrän tränger in i lokalen; om Du gör det fungerar apparaten mer effektiv.
Kontrollera att kopplingshylsorna mellan roret som leder ut varmluften och apparaten och/eller roret och luftspridaren sitter ratt. (se kapitlet som behandlar rengöring och unterhäll).

Kontrollera att luftspridaren har installerats på sö satt att fönstret kan stängas sö mycket som möjligt for att på sö vis undvika att varm luft utifrän tränger in i lokalen.
Försakra Dig om att luftintag och luftutgångar inte ar tilläppta. Häll dem alltid rena frän smuts, damm och främande foremål.
Forsakra Dig om att apparatens alla filter ar rena och korrekt installerade (se kapitlet som behandlar rengöring och underhäll).
Under sommaren bör Du vädra lokalerna under den tid på dygnet dà luften utomhus ar svalast (tidigt på morgonen och under natten).

Viktig information

Innan Du ansluter apparaten

Läs instruktionshandboken innan Du använder apparaten for Första gängen. I den hittar Du viktig information angående Dinnya luftkonditioneringsapparat, inte bara nar det gäller hur den skall användas utan ochså纳税det gäller sakerhet och underhäll.
Spara denna instruktionshandbok. Det kan Handa att nagon annan behover den vid ett senare tillfalle.
Satt aldrig på en apparat som på nagot satt har blivit skadad.
Monteringen och installationen av Din apparat bör goras bade i enlighet med monteringsanvisningarna och med gallande normer. Om dessa instruktioner inte foljs kan det hända att apparatens garanti blir ogiltig.
Vära apparater ar tillverkade i enlighet med gällande sakerhetsnormer. De fär bara repareras av tekisk personal som ar specialutbildad. Tänk på att Din egen sakerhet beror på hur apparaten lagas.

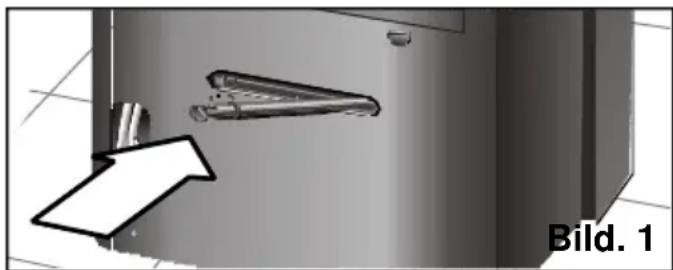

Försakra Dig om att proppen für pa dräneringsröret sitter ordentlich fast - den kan ha lossnat under transporten, Bild 1.

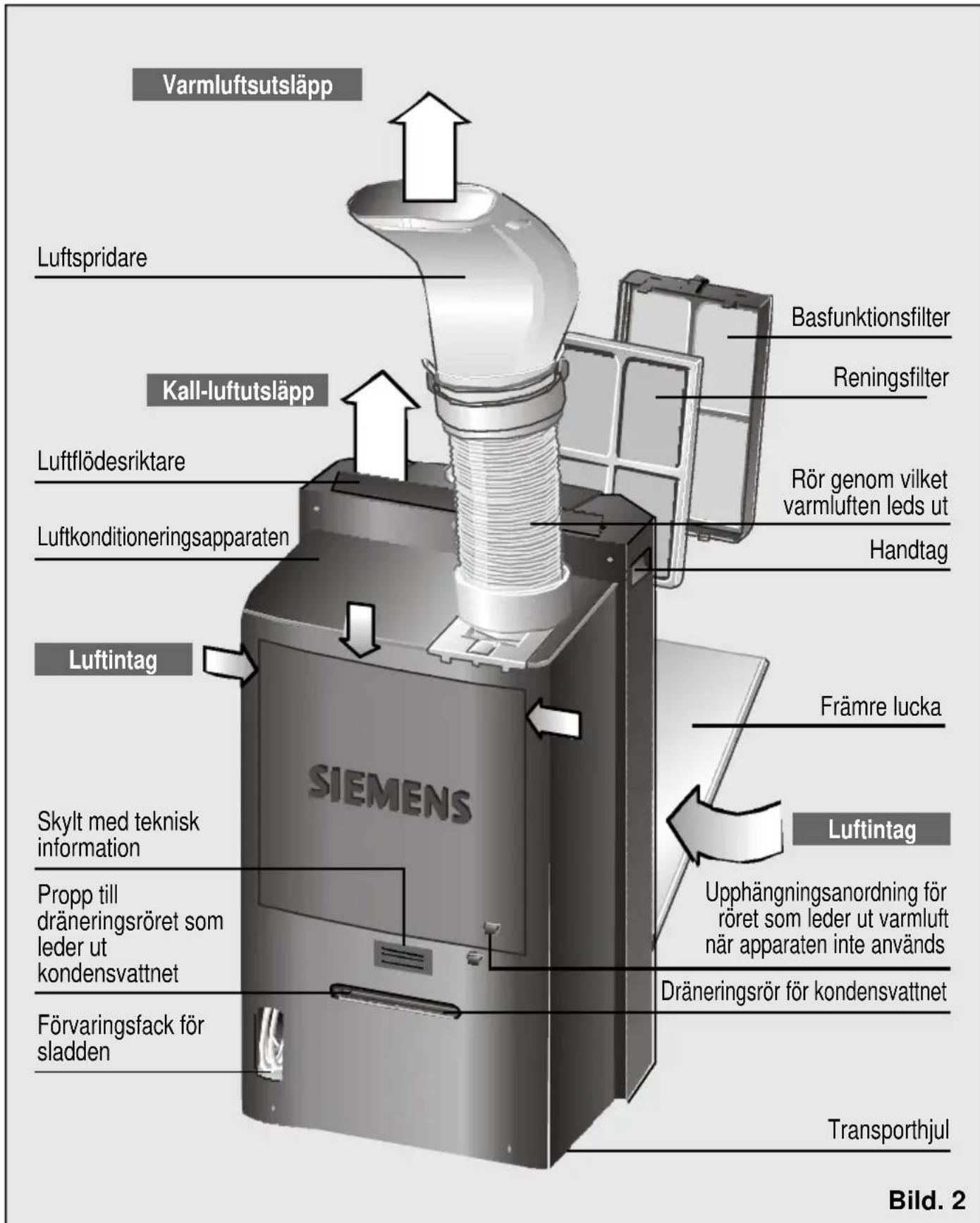

Beskrivning av apparaten

Beskrivning av tillbehören

	Fasthällar- Basfunk- Renings- Aktiv vagg- Tillbehör anordning funktions filter dubbel- genomförderung für (Sugkopp) filter filter fönster- skjutdörr					448069
				Art. No: Art. No: Art. No: PA11000Z	genomförderung art. No: Art. No: PA11001Z
PA0440M	✓	✓	✓	●	●	★
PA0430M	✓	✓	✓	●	●	★
Mättung min / max (längd x bredd) cm.					Ø vagg 14 70x10/205x10

Tillbehör som ingår: Dessa tillbehör levereras tillsammans med apparaten.
- Extra tillbehör: Dessa tillbehör kan anskaffas fran auktoriserade markesverkstäd erller från auktoriserade äterförsäljare.
^ Extra tillbehör: Dessa tillbehör kan endast anskaffas是从 auktoriserade markesverkstäder.

Förutsattninger

För att använda apparaten

Apparaten maste koplas till ett nat med spanningen 220/240 V och 50Hz , och till ett jordat uttag.
Apparaten skull skyddas med en 10 A trogsakring.
I handelse en forlangningsladd behover anecdas skallenna vara jordad, tvarsnittet per ledare skall varminst 1,5 mm2 och langden far inte overstiga 25 m.
Forforvaringavsladden finnsett specielt forvaringsfackpappa apparatusensbaksida.Se Bild2.
Se till att vatten aldrig trangler in i apparaten. Hall alltid luftintag och luftutslapp fria - se till att de inte tapps till.

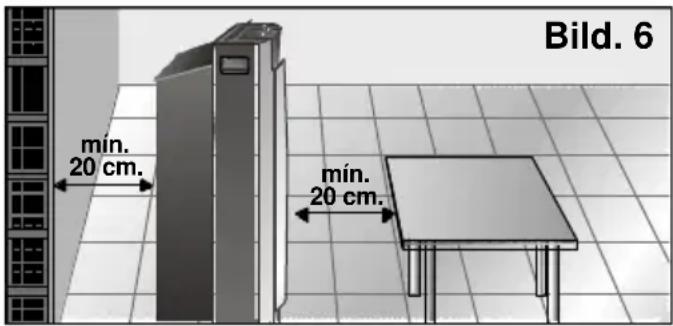

Av sakerhetsskal skull apparaten alltid stallas minst 20 cm fran纳税aste yta innan den kopplas pa, Bild 6.

OBS!

Om det av nàgon anledning skulle visa sig vara nödvändigt att byta ut apparatens originalsladd, mäste detta byte góras på en auktoriserad markesverkstad.

Om apparaten stängs av och sedan omedelbart sätts igång ivenkommen kommer kompressorn inte att starta forrän ungefär 3 minutes har forflutit. Denna fösening ar nödvändig for att apparaten skall fungera på ett korrekt sätt.

Undvik att komma i direkt kontakt med den Luft som släpps ut genom luftutsläppsröret.

Förutsattninger

För att flytta apparaten

Apparaten ar forsedd med hjul for att underlatta dess forflyttning. For att ytterligare underlatta forflyttningen kan apparaten tippas nagot. Efter en forflyttning bor Du vanta minst en timme innan Du satter igang apparaten ingen.

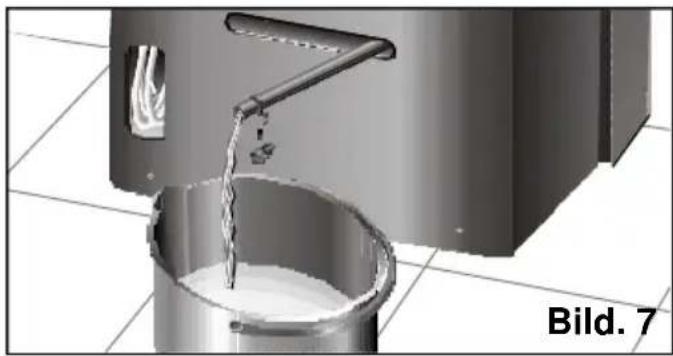

Innan forflyttning paborjas bör kondensvattnet i den interna vattenbehällaren tommas ut. For detta skall draneringsroret dras fram ur sitt forvaringsfack och proppen avlågsnas, Bild 7,

sà att kondensvattnet kan rimna ut. Glöm inte att satta på proppen ingen och lagga tillbaka roret i sitt forvaringsfack.

Användarinstruktioner

Användarinstruktioner

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnås ett behagligt inomhusklimat.

Satt pa apparaten.
Placera mynningen på roret som leder ut den varma luften sä att varmluften hamnarutanfor lokalen. For att undvika onodigt buller och for att undvika att effektivitetensminskar maste roret placeras pa det satt som beskrivs på Bild 14. Se ocksa kapitlet "Så leds den varma luften ut".
Kontrollera att proppen, Bild 1, ar ordentligt fstad på draineringsroret for att undvika att vatten rinner ut och bloter ner underlaget som apparaten stared på.
Lyft up luftflodesriktaren på apparatens ovensida. På modellen PA0430M arenna luftflodesriktare inte forinstallerad. Se bild 25 i 26 kapitlet "Värme".

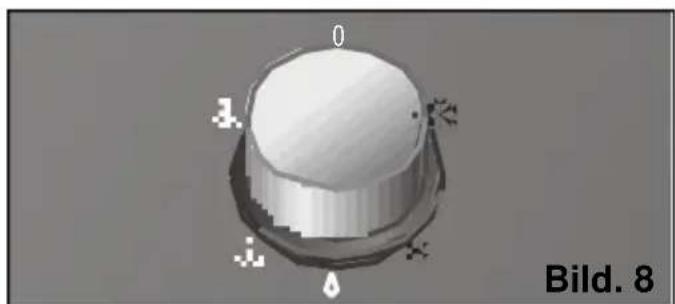

Välj Funktion: max luftkonditionering ellertyst luftkonditionering, Bild 8. (Funktionen "tyst luftkonditionering"innebar attluftgenomströmningen i apparaten minskar.

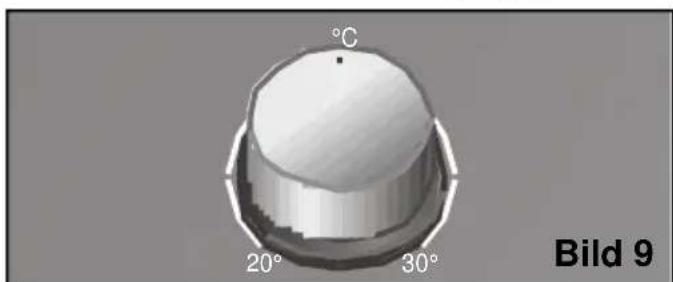

Ställ termostaten på önskad temperatur, Bild 9. När apparaten automatiskt har stängts av på grund av att termostaten reagerat maste temperaturen i lokalen stiga 23^ innan den, automatiskt, sätts igång iven.

Apparaten kyler, renar och avfuktar samtidigt luften i lokalen; genom detta uppnås ett behagligt inomhusklimat.

När apparaten arbetar avdunstar en del av kondensvattnet och leds ut ur lokalen tillsammans med den varma luften genom det rör som apparaten utrustats med speciellt for detta ändamål.

När luftfuktigheten ar hög samlas kondensvattnet i den inbyggda behällaren. När detta vatten har nätt en viss niva tänds en indikationslampa, Bild 3, som visar att behällaren ar full och bör tommas. När detta sker slutar apparaten att kyla av luften och behällaren maste tommas i enliget med det som anges i kapitlet som behandelr forflyttning av apparaten.

Du bor stanga av apparaten nar behallaren skull tommas.

Användarinstruktioner

OBS!

After det att Du stängt av apparaten bör Du vänta ungefär 3 minuter innan Du satter igäng denigen. Detta ar nödvändigt for att kompressorn skall kunna startaigen och for att apparaten skall fungera på rätt satt.

Så leds den varma luften ut

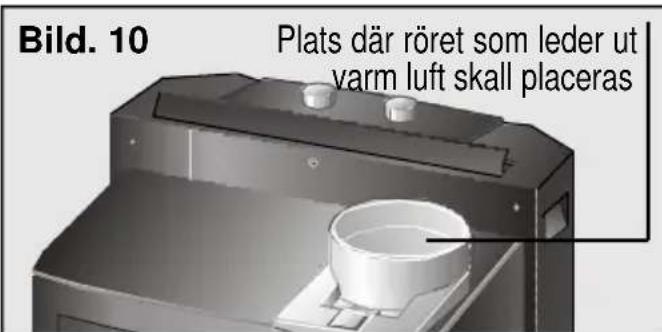

Placering av rör, somt tillbehör, som leder ut den varma luften.

Placera roret, genom vilket luften fors ut ur apparaten, i kopplingsanordning med den fjadrande fliken markt "Push" och skruva fast den at vänster. Bild 10.

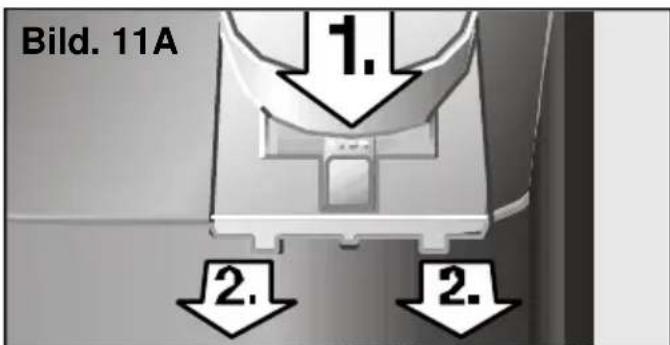

Detta rör kan också monteras genom att själva kopplingsanordningen tas loss frän apparaten; tryck på den fjädrande fliken**) "Push" och lät kopplingen glida ut. Bild. 11A.

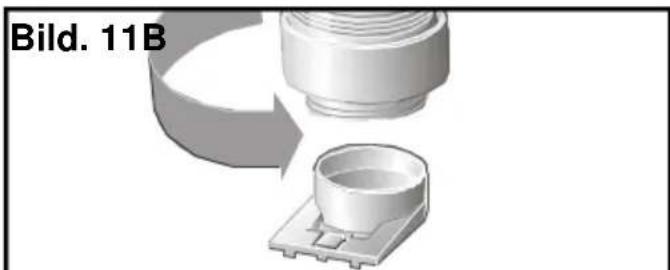

När detta gjorts skruvas roret som for ut luften ur apparaten pa i enlighet med det som visas pa Bild 11B; kontrollera att roret sitter ordentligt fast.

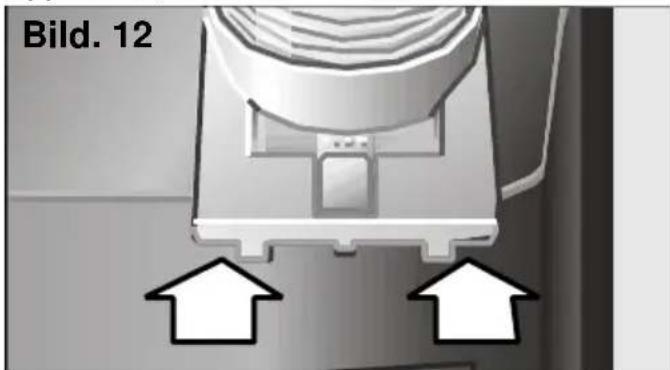

Låt sedan encheten glida ner på plats i apparaten; se Bild. 12.

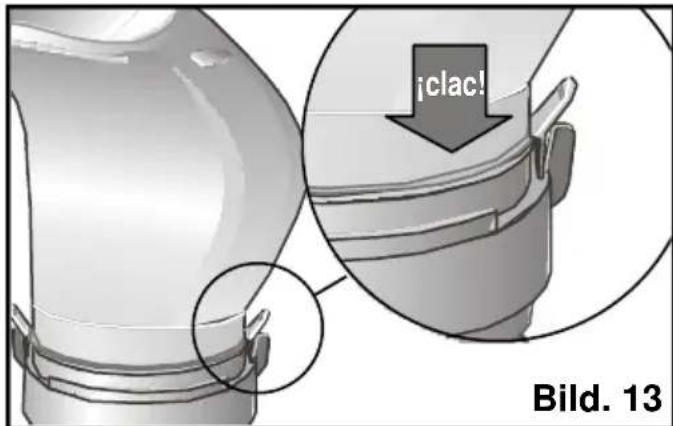

Förankring av luftspridaren/röret som forut luften ur apparaten

Placera luftspridaren i den yttre änden av roret och pressa ihop de bada delarna till dess att det hors ett knappande ljud ("klack"). Kontrollera att piggarna sitter pa plats for att undvika att luftspridaren ramlar av. Bild 13.

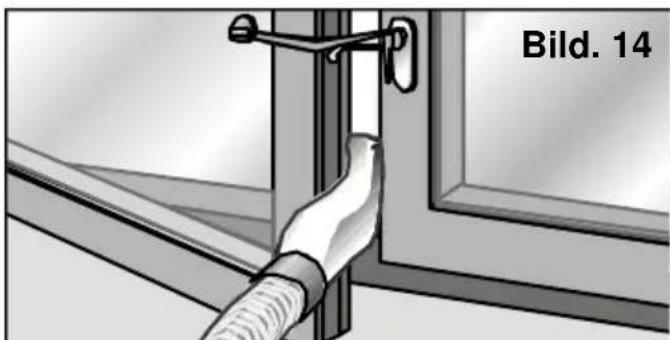

Flyttbar installation

Öppna fönstret en aning och fäst luftspridaren mellan fönstret och karmen.
Stang fönstret sa mycket det gär och häll det pa plats med hjälp av den fasthällaranordning (sugkopp) som, for detta andamål, finns med som tillbehör, Bild 14.

Användarinstruktioner

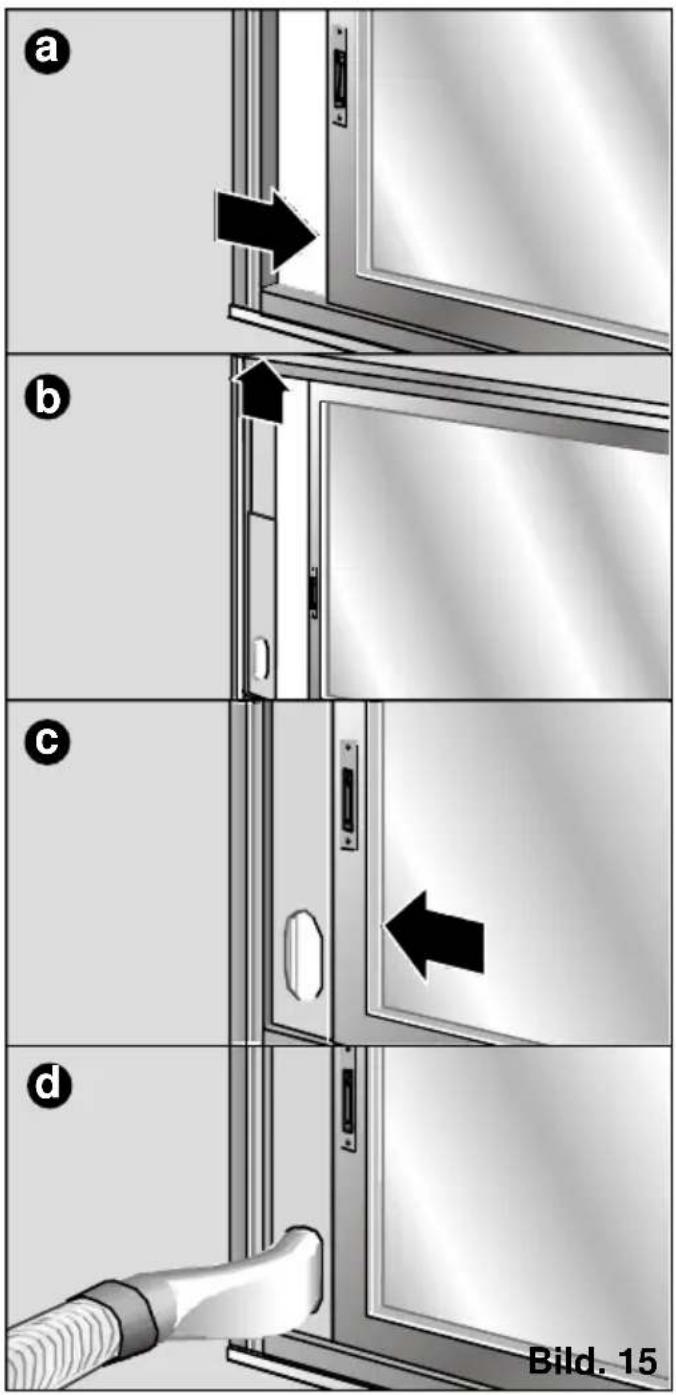

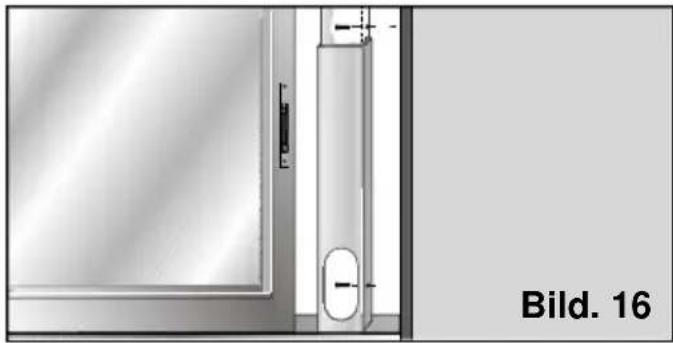

• Du kan också använda specialtillbehöret für skjutfönster/dorr (läs mer om detta i det kapitel som behandelar tillbehören) Bild 15: a, b, c, d. Detta tillbehör fungerar både für skjutfönster / och skjutdörrar.

For att fasta detta tillbehör på fönstret/dörren har det forsetts med två hal. Med hjälp av två skruvar (foljer inte med) kan Du fasta tillbehöret på karmen eller vöggenutan risk for att tillbehöret rör sig eller faller ner, Bild 16.

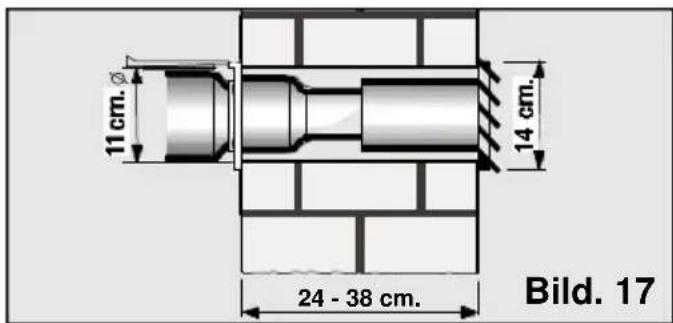

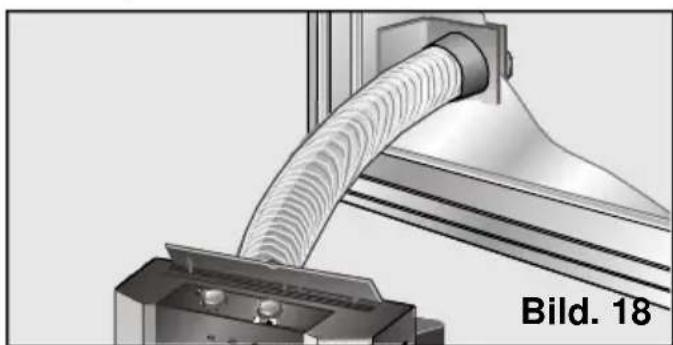

Fast installation

Den fasta installationen forvagg-genomforing / fönstergenomforing,se kapitlet "Beskrivning av tillbehörn".

For att gora en fast installation dar den varma luften leds ut genom vagggen mas-te Du forst ta upp ett hal i vagggen och sedan montera tillbehoret for vagggenomgang, Bild 17.

Avlagsna sedan luftspridarmunstycket och fäst roret som leder ut den varma luften till detta tillbehör.
Om den fasta installationen skall goras genom ett fönster skall enbart den genomskinliga slutdelen anvandas. Hålet som skall skaras ut i fönstret skall ha en diameter på 14 cm, Bild 18.

Observationer:

Undvik att i onödan förlänga röret som leder ut den varma luften (max. langd 140 cm).

Användarinstruktioner

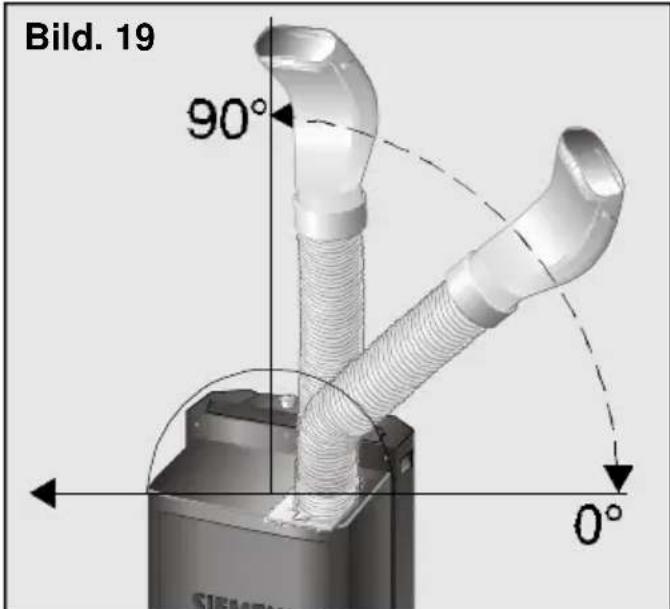

Se till att roret inte bojs i en alltfor snav vinkel nar Du satter det pa plats. Om det finns en skarp boj pa roretkommen detta att medfora att den varma luften inte leds ut pa ett effektiv satt och detta, i sin tur, medfor att apparaten forlorar mycket av sin avkyl-nings-formaga.

For att uppnå en maximal effektivitet när det gäller avkylning och samtidigt en minimal bullerniva bör roret placeras högre an själva apparaten. Bild 19.

Avfuktningsfunktionen

När avfuktningsfunktionen används minskar apparaten luftfuktigheten i lokalen samtidigt som luften renas.

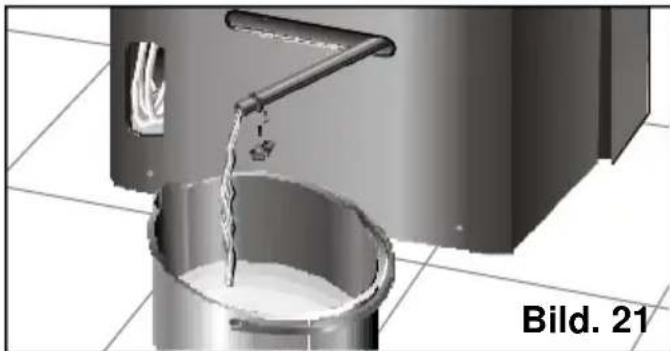

Ställett uppsamlingskärl vid rorets mynning och ta bort proppen sa att kondensvattnet kan samlas upp i karlet, Bild 21.

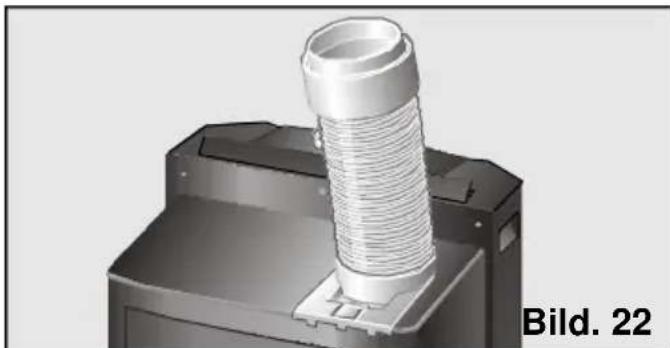

Avlagsna luftspridarmunstycket och placera roret for luftutslapp enligt det som framgår av Bild 22.
Du kan, om Du sa onskar, helt och hallet montera bort roret som leder ut den varma luften.

Lyft upp luftflödesriktaren som finns på apparatens översida. På modell PA0430M arenna riktare inte forinstallerad på apparaten. Se Bild 25 och 26 i kapitlet som behandlar apparatens värmefungkton.

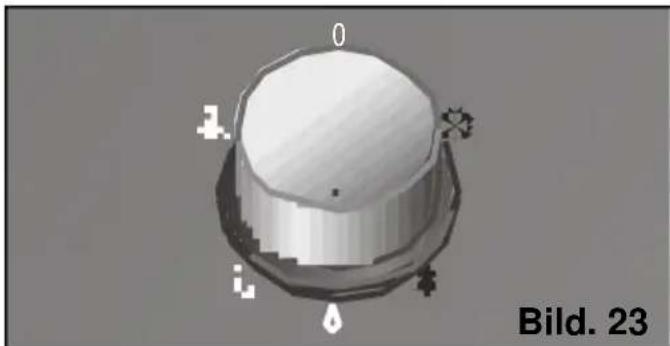

Välj Funktionen für luftavuktning med hjälp av Funktionsväljaren, Bild 23.

OBS!

Mängden vatten som samlats upp varierar beroende på luftfuktigheten i miljon darüber apparaten arbetar. (Se "Teknisk Information").

Glöm inte att satta tillbaka proppen på dräneringsröret Near Du byter Funktion igen.

Om Du glömmer detkommen det att rinna vatten ur apparaten nar den ar igang.

Kom ihåg att omgivningens temperatur mæste uppgå till minst 18^ for att apparaten skall fungera som luftavuktare.

Om Du valjerenna Funktion cirkulerar luften i lokalen genom apparaten (ventilation) och passerar darett reningsfilter.

Apparaten har att basfunktionsfilter och ett reningsfilter som avlågsnar:

• Pollen, bakterier och damm.

Placera roret som leder ut varmluft i somma position som for luftavuktning.
Lyft upp luftflödesriktaren som finns pa apparatens översida. På modell PA0430M ar denna riktare inte Förinstallerad pa apparaten. Se Bilder i kapitlet som behandelar apparatens värmefunktion.

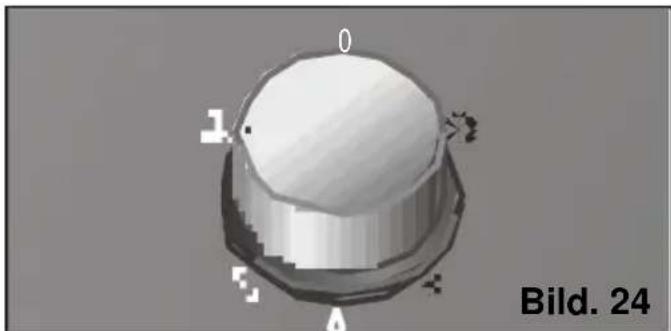

Välj reningshastighet: max luftrening ellertyst luftrening, Bild 24.

På de modeller)där det finns möjlighet att installera extra filter rekommenderar vi att ha dessa filter installerade oavsett vilken Funktion som valjs (kylning, avfuktning ell er rening av luften). Genom detta astadkoms en effektivare rening av luften.

När Du väljer denna Funktion varmer apparaten upp luften i lokalen till den temperatur som Du själv valt. Samtidigt renas luften i lokalen.

Koppla apparaten till elnätet.
Placera roret som leder ut den varma luften i samma position som for luftavuktning.

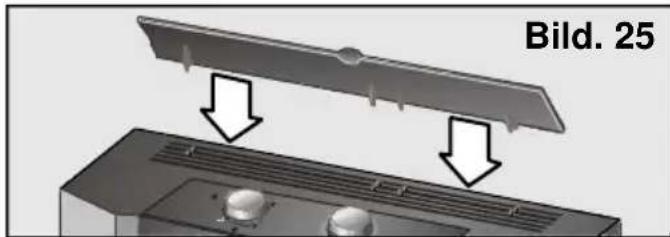

På modell PA0430M ar luftflödesriktaren inte forinstallerad på apparaten. För att förbätra fördelingen av luftflödet bör Du Först installerera detta tillbehör. Hur Du installerar denna del kan Du se på bilderna

Välj önskad temperatur med hjälp av termostaten. När den valda temperaturen har upp-nàts stängs apparaten automatiskt av. När temperaturen har sjunkit ungefär 2-3°C startar apparaten, automatiskt, igen.

OBS!

Tapp aldrig till apparatens luftintag och/eller luftutslapp.

Av sakerhetsskal bor elsladden alltid dras ur vaggkontakten innan apparaten rengors.
Apparaten rengörns med en trasa ella svamp, ljummet vatten och ett milt rengöringsmedel.
Använd aldrig hett vatten (varmare an 40^ ), blekmedel, bensin (varken kemiskt ren ellersadan som anvands till bransle), fratande amnen, HARDa borstar aller skurmedel och setill att vatten inte tränger in i apparaten.
Tvatta aldrig apparaten med hjalp av en vattenslang.

Rengöring och byte av reningsfilter

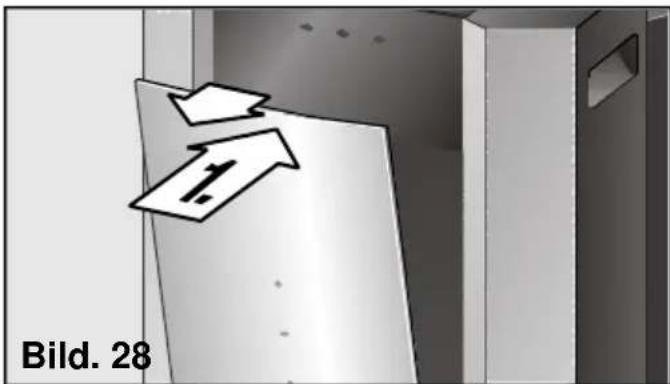

For att komma at reningsfiltret när det skall bytas maste Du öppna luckan på apparatens framsida (Du behöver inte ta bort den). Luckan öppnas automatiskt om Du trycker på dess övre del. Luckan öppnas fram till ett visst sakerhetslägeutan att den faller av, Bild. 28.

Alla modeller har att basfunktionsfilter for luftrening och detta filter maste rengoras med jämna mellanrum, Bild 29. Vid rengöring tar Du ut filtre tgenom att trycka pa det fjadrande clips som finns pa dess ovensida, Bild 30. For att gora rent filtre racker det med att Du haller det under rinnande vatten och sedan torkar det innan Du satter det tillbaka igen.

Tvättbart basfunktions filter

Bild. 29

I basfunktionsfiltret på dessa modeller finns ett reningsfilter inbyggt.

Reningsfilter

Bild. 30

Bild. 31

For att detta reningsfilter skull kunna utfora sitt arbete pa ett korrekt satt maste det bytas en gang per ar.

(Dessa tillbehör kan köpas hos Din äterförsäljare eller hos auktoriserade markes-verk-städer). Se kapitlet som behandlar apparatens tillbehör.

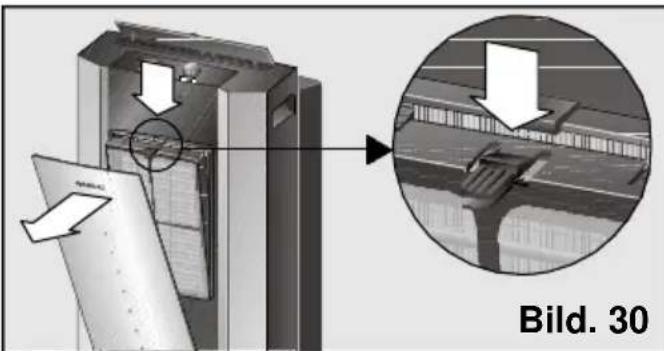

Avlagsna basfunktionsfiltret ur apparaten, Bild 30.
Placera reningsfiltret i basfunktionsfiltret pa det satt som visas pa Bild 31.
Installera filteruppsattningen i apparaten genom att placera de undre piggarna i de hal som finns pa framsidan av apparatens holje;tryck sedan pa det fjadrande clipset pa filtrets ovre kant till dess att Du hor ett "klick" - detta "klick" be-tyder att filteruppsattningen blivit ratt installerad.
Stang apparatusens framre lucka.
Montera alltid enbart en enda filteruppsattning i filterhällaren sa att apparatens avkylningskapacitet inte gär forlorad.

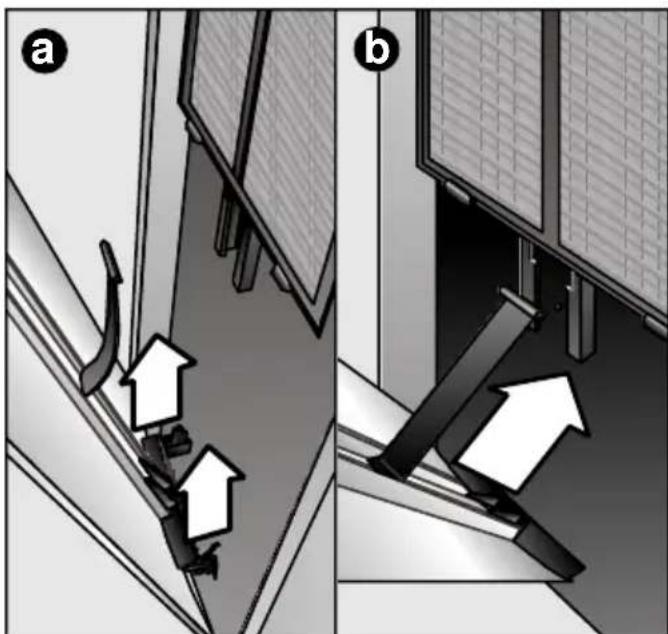

Observation

For att undvika att apparatens främre lucka ramlar av och östadkommer skador på

personer och/eller foremål har dessa modeller en sakerhetsspparr som begränsar möjigheten att öppna luckan. För att underlättä byte och/eller rengöring av apparatens filter kan Du avlågsna luckan helt genom att dra den kraftigt framål/utål nr den star i öppet lage. När detta ar gjort, eller om luckan av nagon annan anledning tagits bort, skall Du folja dessa instruktioner nrn Du vill satta luckan pø plats igen:

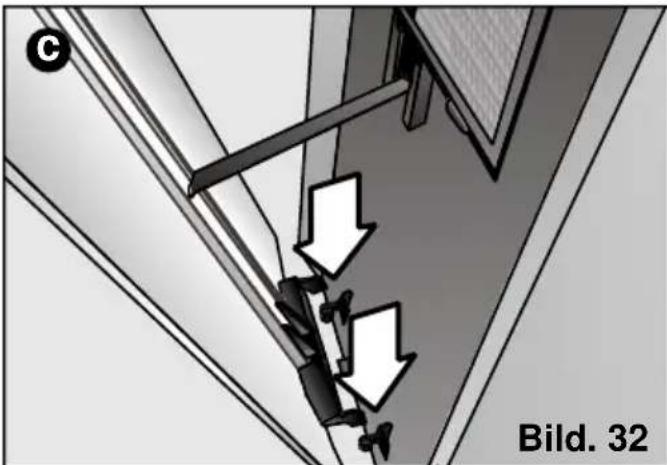

1^ Lyft luckan till dess att de undre faspener frn apparaten, (Bld. 32: a).
2^ Placera plastclipset i den T-formade springan pa apparatens framsida och lat luckan glida ner till dess att sakerhetslaget uppnatts, (Bild. 32: b).
3° Placera luckans undre piggar pa avsedda plats pa apparatens framsida for att det plastclips som omnamns i punkt 2 inte skall kunna glida ur sin plats, (Bild. 32: c).

När detta ar gjort bör Du kontrollera att luckan sitter ordentlich på plats och interramlar av när den öppnas på nytt (den skall stanna i sakerhetsläge). Om detta inte ar fallet maste Du ta om punkterna 1^ och 2^ .

Sà Förvarar Du apparaten

Vid slutet av varje sasong bör Du placera roret som leder ut varmluften i lage forforvaring. Om Du gör det tar apparaten upp minre plats.

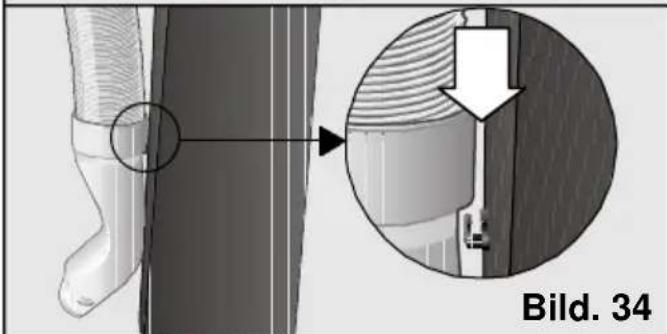

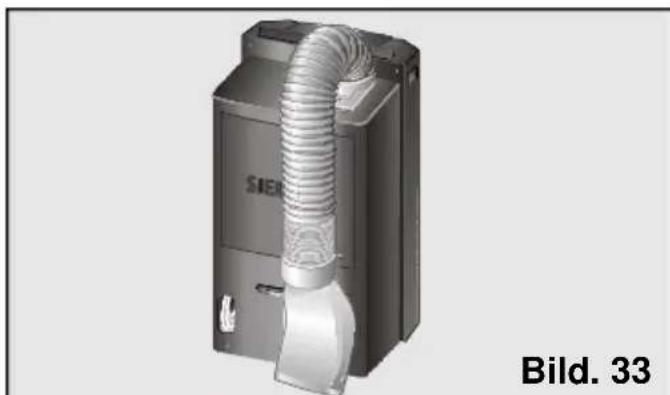

For att gora detta bojer Du roret mot apparatens baksida och fester det vid apparaten med den speciella hallare som finns pa luftspridaren, Bild 33 och 34.

Innan Du satter igang apparaten i början på en sasong

Rengor luftfiltret.
Rengor sedan apparaten holje och galler om det ser ut att behovas.

Allmänt om Funktionen

Vad gör Du om ...

... apparaten inte fungerar ...

□ kontrollera att sladden sitter i vagguttaget.
kontrolera att funktionsvaljaren inte stared i lage "inaktiv" ●.
□ kontrollera att det verkligen finns strom i lokalen och/eller att det inte gatt en sakring.
ställ termostaten på en lagre temperatur.

... apparaten inte fungerar och indikationslampan - som visar att kondensvat-tenbehällaren ar full - lyser ...
placera apparaten på en plats)där underlaget ar plant. Om indikationslampan fortssatter att lysa maste kondensvattenbehällaren tommas (se instruktioner i kapit-let som behandlar luftkonditionering).
... apparaten inte kyler luften tillräckligt ...
□ kontrollera att kopplingshylsorna mellan roret som leder ut varmluften och apparaten samt mellan roret och luftspridaren sitter ratt.
□ kontrollera att röret som leder ut den varma luften inte ar alltför skarpt böjd och att dess langd inte overstiger 140 cm.
- kontrollera att proppen på dräneringsröret sitter på.
□ placera fasthällaranordningen med sugkoppen på sändant satt att fönsterspringan blir sö liten som möjligt.
dra ner rullgardiner eller persienner for att undvika att solstrålarna nr likalen.
... Du upptäcker vatten på kontrollpanelens galler eller)där basfiltret ar installerat ...
□ detta har att gora med apparatens normala Funktion och ar inget att oroa sig for.

Allmant om buller och oväsen

... apparaten väsnas alltfor mycket ...

Det finns två sorters ovåsen - ett normalt buller som uppSTAR när apparaten ár igång och den sortens buller som ár lätt att avlågsna. Nedan beskriver vi nagra av dessa bullerfenomen sà att Du själv lätt kan avgöra vad som Förorsakar dem.

Ett porlande ljud. Detta ljud uppstar genom att vatten pumpas runt i appa-raten for att pa sa vis oka dess effektivitet.
Ett viskande ljud. Detta ljudkommen frankompressorn nar den arbetar.
Ett visslande ljud. Detta ljud uppstår dà det flytande frysmedlet passerar appara-tens tunna rör narrkompressorn ar igång.
Ett elektroniskt klickande ljud. Detta ljud uppSTAR antingen da pumpen satter igang erer stangs av ellr narr apparatus stermostat gar pA ellr av.

Buller som latt kan avlagsnas

□ kontrollera att roret som leder ut den varma luften ar ordentlich fstad vid apparaten. Kontrollera ocksa att eventuella tillbehör, t.ex. luftspridaren, sitter ordinligt på plats.
kontrollera att luftintag och luftutgangar inte ar tillappta.
kontrollera att apparaten inte stared sa att den kommer i kontakt med mobler och/eller annan inredning. Kontrollera oksa att den luft som apparaten skickar ut inte ar riktad direkt mot dessa sa att bullerniv'an okas.

Vid andra fel på apparaten måste eventuella reparationer alltid utföras av en specialiserad tekniker. Ta kontakt med Din Återförsäljare och/eller dennes kundservice eller, om möjligt, med vårt nat av markesverkstäder.

Teknisk service

Om Du after att ha Last instruktionerna om anvandning och installation, särskilt det som stared i kapitlet "Betänkanden...", apparaten inte fungerar, sä kom ihag att varat Tekniska Servicenät stared till Ditt forfogande.

När Du kommunicerar felet bör Du ange Din apparats modell (E-NR) och fabrikationsnummer (FD), som du finner på plattan med karakteristika, Bild 2.

Garanti

I varje land gäller villkor För garanti som bestämts av de motsvarande
Distributionsbolagen. För fler detaljerör Du vända Dig till distributoren)där du köpte Din apparat och uppge modell och fabrikationsnummer.

För vilken intervention som helst som uppkommer under garantin, ár det oumbärligt att visa upp apparatens kvitto.

Teknisk information

Modell	PA0430M
Maximal Förbrukning (W)	950
Klimatisering (W),	2000
Energieeffektivitetsklass, (bokstav)	C
Avfuktning (l/dag) (*)	40
Effekt i uppvärtningsmodus (W)	1800
Säkring (A)	10
Driftsområde
- Avkylning (min./max. °C)	20 – 35
- Avfuktning (min./max. °C)	18 – 35
(*) Mängden uppsamlat vatten kan variera om luften, i den lokal som skall avfuktas, är varmare eller kallare øn +30°C och/eller om den relativa luftfuktigheten ør högre erller lågre øn 80%.

Innhold

Miljøvern

Vi minner om at nár anlegget er slätt av,

må man vente ca. 3 minutter før kompressoren starter på nytt. Denne tiden er nødvendig forå garantere korrekt drift av anlegget.
