Producttype	Mobiele airconditioner monoblock
Merk	Siemens
Model	PA 0430
Stroomvoorziening	220-240 V, 50 Hz
Maximaal stroomverbruik	950 W
Koelvermogen	2000 W (energieklasse C)
Verwarmingsvermogen	1800 W (alleen op model PA0430M)
Ontvochtigingscapaciteit	40 L/dag (bij 30°C, 80% RV)
Zekering	10 A (traag)
Functies	Koeling, ontvochtiging, luchtzuivering, verwarming (model PA0430M)
Meegeleverde accessoires	Luchtafvoerslang, diffuser, zuignap, basisfilter, zuiveringsfilter, raam/balcon schuif
Maximale lengte luchtafvoerslang	140 cm
Reiniging luchtfilter	Reinig het basisfilter regelmatig met stromend water
Vervanging zuiveringsfilter	Eenmaal per jaar vervangen
Veiligheid	Automatische uitschakeling bij vol waterreservoir, compressorvertraging (3 minuten)

Veelgestelde vragen - PA 0430 SIEMENS

Waarom koelt het apparaat niet voldoende?

Controleer of de warme luchtafvoerslang correct is aangesloten, niet geknakt is en niet langer is dan 140 cm. Zorg ervoor dat de dop van de waterafvoerslang goed op zijn plaats zit. Sluit ramen en jaloezieën om de toevoer van externe warmte te beperken.

Wat te doen als het indicatielampje voor vol waterreservoir gaat branden?

Plaats het apparaat op een vlakke ondergrond. Als het lampje blijft branden, leeg dan het interne reservoir door de dop van de waterafvoerslang te verwijderen en het apparaat te kantelen om het condenswater af te voeren.

Het apparaat is erg luidruchtig, is dat normaal?

Cyclische watergeluiden of een zoemend geluid van de compressor zijn normaal. Om het geluid te verminderen, zorg ervoor dat de afvoerslang goed is bevestigd, dat er niets de luchtinlaten/-uitlaten blokkeert en dat het apparaat niet in direct contact staat met meubels.

Hoe installeer ik de luchtafvoerslang correct?

Schroef de slang op de 'push'-aansluiting van het apparaat. Bevestig de diffuser aan het vrije uiteinde van de slang totdat u een klik hoort. Open het raam, plaats de diffuser tussen het raam en het kozijn en sluit het raam zo ver mogelijk. Gebruik de zuignap om de positie te behouden.

Hoe reinig ik de filters of vervang ik ze?

Open de voorpaneel door er voorzichtig aan te trekken. Verwijder het basisfilter door op de bovenste clip te drukken. Was het met stromend water en droog het voordat u het terugplaatst. Voor het zuiveringsfilter, plaats het in het basisfilter. Het moet eenmaal per jaar worden vervangen.

Kan ik de verwarming gebruiken?

De verwarming is alleen beschikbaar op model PA0430M. Sluit het apparaat aan, plaats de afvoerslang zoals bij ontvochtiging, installeer de luchtgeleider (indien niet gemonteerd), selecteer de verwarmingsfunctie en stel de thermostaat in. Het apparaat schakelt automatisch uit bij de gewenste temperatuur.

Het apparaat gaat niet aan, wat controleren?

Zorg ervoor dat de stekker is aangesloten en de functiekeuzeschakelaar niet op 'uit' staat. Controleer de netvoeding en de zekering. Stel de thermostaat in op een temperatuur lager dan de omgevingstemperatuur.

Hoe leeg ik handmatig het condenswater?

Zet het apparaat uit. Haal de waterafvoerslang uit de houder, verwijder de dop en kantel het apparaat om het water in een bak op te vangen. Plaats de dop en de slang terug na het legen.

Wat zijn de tips om energie te besparen?

Zet het apparaat uit wanneer u het niet gebruikt. Kies een gematigde temperatuur. Plaats het apparaat uit de buurt van warmtebronnen. Gebruik jaloezieën of gordijnen om zonnewarmte te beperken. Zorg ervoor dat de filters schoon zijn en de afvoerslang correct is geïnstalleerd.

Er stroomt water uit het rooster van het bedieningspaneel, is dat ernstig?

Nee, dat is normaal en te wijten aan interne condensatie. Het apparaat is ontworpen om water te verwijderen door verdamping. Als de waterstroom overmatig is, controleer dan of de dop van de waterafvoerslang goed is geplaatst en het reservoir niet vol is.

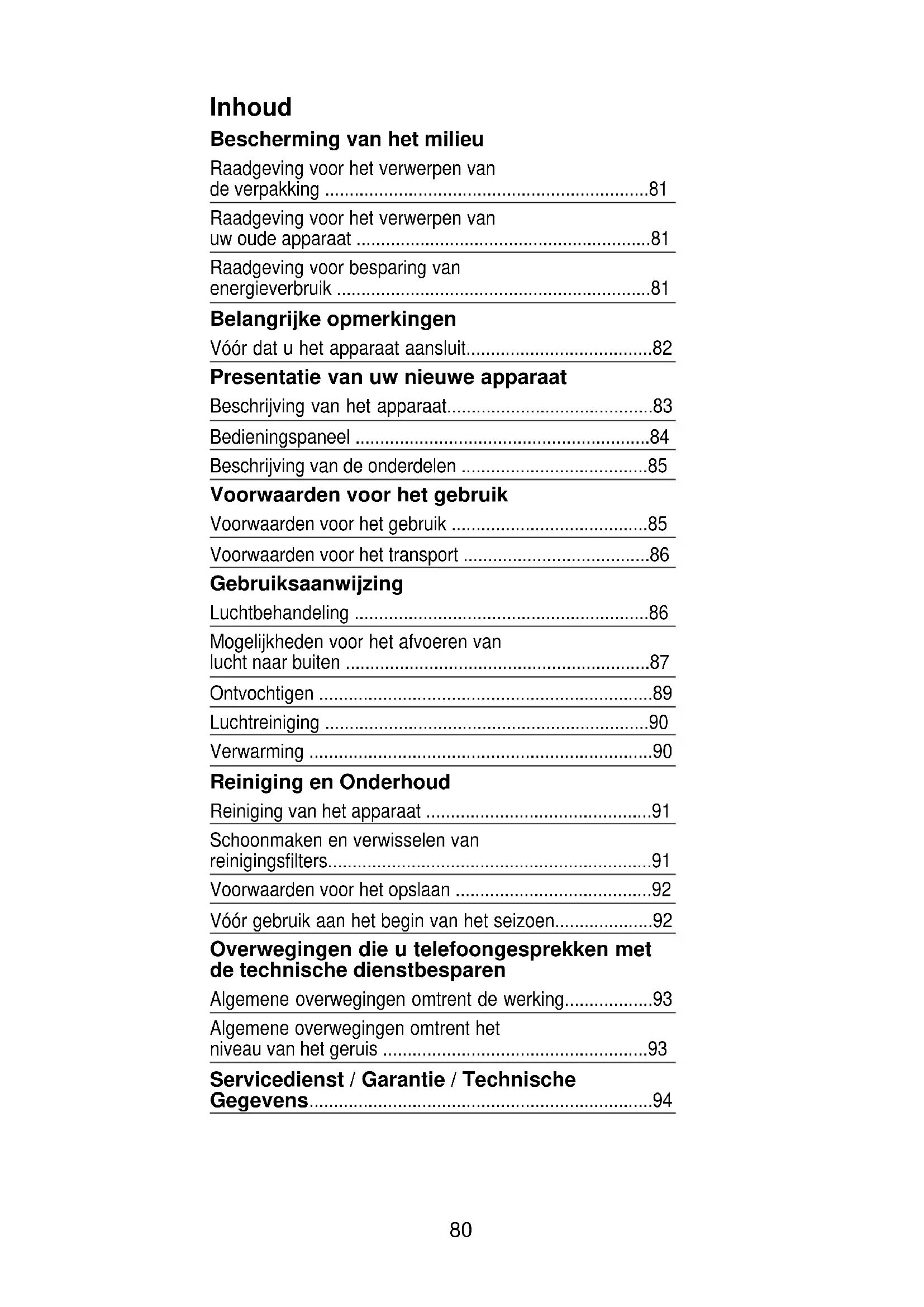

GEBRUIKSAANWIJZING PA 0430 SIEMENS

Bescherming van het milieu

Raadgeving voor het verwerpen van de verpakking 81

Raadgeving voor het verwerpen van uw oude apparaat 81

Raadgeving voor besparing van energieverbruik 81

Belangrijke opmerkingen

Vór dat u het apparaat aansluit. 82

Presentatie van uw nieuwe apparaat

Beschrijving van het apparaat. 83

Bedieningspaneel 84

Beschrijving van de onderdelen 85

Voorwaarden voor het gebruik

Voorwaarden voor het gebruik 85

Voorwaarden voor het transport 86

Gebruiksaanwijzing

Luchtbehandeling 86

Mogelijkheden voor het afvoeren van lucht maar buiten 87

Ontvochtigen 89

Luchtreiniging 90

Verwarming 90

Reiniging en Onderhoud

Reiniging van het apparatusat 91

Schoonmaken en verwisselen van reinigingsfilters. 91

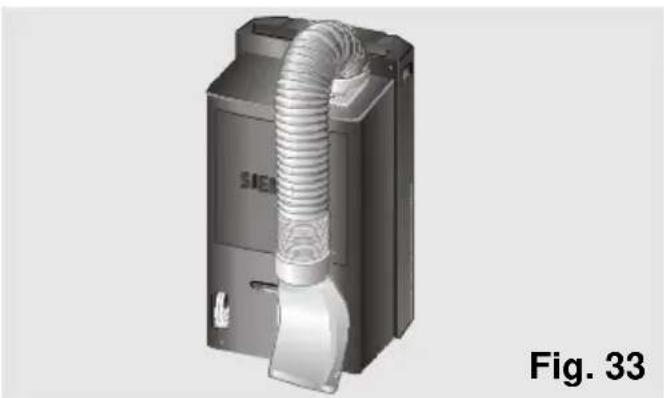

Voorwaarden voor het opslaan 92

Vór gebruik aan het begin van het seizoen. 92

Overwegingen die u telefoongesprekken met de technische Dienstbesparen

Algemene overwegingen omtrent de werkking. 93

Algemene overwegingen omtrent het niveau van het geruis 93

Servicedienst / Garantie / Technische Gegevens 94

Raadgeving voor het verwerpen van de verpakking

Ontzie het milieu bij het verwerpen van de verpakking van uw apparatus.
Onze producten worden met zorg ingepakt voor het transport. Alle voor de verpakking gebruekte materialen zijn milieuvriendelijk (het karton worden gemaatk van gebruikt papier) en+kunnen geregenereerd worden.
Door recycleren van de verpakkingen, doet u mee aan een verminderd gebruik van grondstoffen en bovendien worden zodoende het volume van de vuilnisstortplaatsen teruggebracht.
Werk op doeltreffende wijze mee aan de bescherming van het milieu door de juiste afhandeling van de verpakking, breng deze waaroor maar de dichtst bijzijnde vuilnis ophaalplaats of, zo möglichk, stuur de verpakking terug maar de leverancier die u de apparaat verkocht heeft.

Raadgeving voor het verwerpen van uw oude apparaat

Haal het snoer uit het stopcontact en snij het snoer in stukken.
De apparaten hebben materiaal dat men kan recycleren, behalte ook gevaarlijk materiaal (zoals zware metalen of vloeibare koelmiddelen) die de grond of de atmosefer kuren verontreinigen. Werk doelmatig mee aan de milieubeschemming door u ervan te verzekeren dat uw oude apparaat gesloopt worden op een manier die het milieu ontziet. Breng het apparaat waar om maar een officiele opslagplaats of maar een plaats waar materiaal recyclet worden (uw gemeentedienst kan u informeren over de dichtst bijzijnde opslagplaatsen). De apparaten waar koelmiddelen in zitten moeten verworpen worden overeenkomstig de van kracht+zijnde regels.
Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadgevingen voor het sparen van energieverbruik

Gedurende het gebruik zal uw apparaat energie gaan verbruiken, hetgeen een milieu effect oplevert. Men moet proberen de doelmatigheid van het apparaat te verbeteren en dus het gebruik te verminderen.

Zet het apparaat voor de luchtbehandeling af als u het Niet nodig heeft.
Kies een geschikte temperatuur, te lage temperaturen verbruiken erg veel energia.
Plaats het apparaat zo ver mogelijk verwijderd van mogelijkke warmtebronnen (zonnestraling, etc.) en zorg voor een goede doorstroming van de lucht.
Zorg voor de juiste installmentie van het apparaat. Bij air conditioning kan men een energiebesparing halen van 30% door te voorkomen dat er warmte in de kamer komt door het gebruiken van zonneschemen, rolluiken of gordijnen voor oppervlakten van glas.
Gebruik de onderdelen die bij uw apparaat zitten en ook de specifieke onderdelen die beschreiben worden in de paragraaf "Beschrijving van de onderdelen" om binnenstromen van buitenlucht te minimieren. In geval u gebruik maakt van onderdelen die het nodig makeen dat u gaten boort in muren of ramen raden wij aan dat u deze zo veel möglich passend maakt en dat u de pakking afluit met silicone, gips of iets dergelijks, om zo te voorkomen dat er lucht maar binnen of maar buiten stroomt door de gaten.
Om een verminderde doelmatigheid van uw apparaat en zodoende een hoger energieverbruik te voorkomen, raden wij u

Bescherming van het milieu

aan de aanwijzingen voor hetplaatsen van de ontluchtingsbuis die de fabrikant aanraadt strikt te volgen. (Zie de paragraaf "Mogelijkheden voor het afvoeren van lucht maar buiten")

Voorkom kromme bochten en onnodig verlengen van de ontluchtingsbuis.
Bij de ontluchting van warme lucht in het geval van schuiframen, gebruikt u het Beste het onderdeel dat voorkomt dat er warme lucht van buitenaar binnen stroomt, dit verbeterdt doelmatigheid.
Verifieer dat de verbindingen:tussen de ontluchtingsbuis en de moffen (uitlaatmof en verteelmof) goed zich. Zie"Mogelijkheden voor ontluchtingaar buiten".

□ Controller dat de diffuser zo geplaatst is dat het raam zo veel möglichk gesloten kan worden om zodoende binnenstromen van buitenlucht te voorkomen.
Verzeker u ervan dat de toevoer en de afvoer van lucht Niet verstopt zich. Houdt deze schoon en vrij van vuil, stof en vreeimde voorwerpen.
Houdt de filters van het apparaat goed schoon en zorg ervoor dat deze goed geinstalleelerd zich. (Zie "Reiniging en Onderhoud").
Laat het huis gedurende de zomer doortochten wonneer de buitenlucht op+zijn fris is ('s morgens vroeg en gedurende de nacht).

Belangrijke opmerkingen

Voor het aansluten van uw apparaat

Lees het boekje met de gebruiksaanwijzingen voordat u voor het eerst het apparaat gebruikt. In dit boekje staat belangrijke informatie, Niet alleen omtrent het gebruik maar ook over de veiligkeit en het onderhoud.
Bewaar dit boekje met de gebruiksaanwijzingen. Het kan eventueel nuttigঙn voor een andere gebruiker.
Zet nooit een beschadigd apparaat aan.
De montage en aansluiting van uw apparaat要去en overeenkomen met de van kracht zijnde normatief en de instructies voor demontage. Als men deze instructies Niet volgt, loopt men het risico de garantie te verliezen.
Onze apparaten komen overeen met de vigerende veiligheidsnormen. Alleen gespecialiseerde competente vakmensen mogen de apparaten repareren. Het gaat om uw veiligheid.

Verzeker uervaan dat de dop voor de ontluchting goed vast zit, hij kan losgeraatk ijn tijdens het transport, Figuur 1.

Presentatie van uw nieuwe apparaat

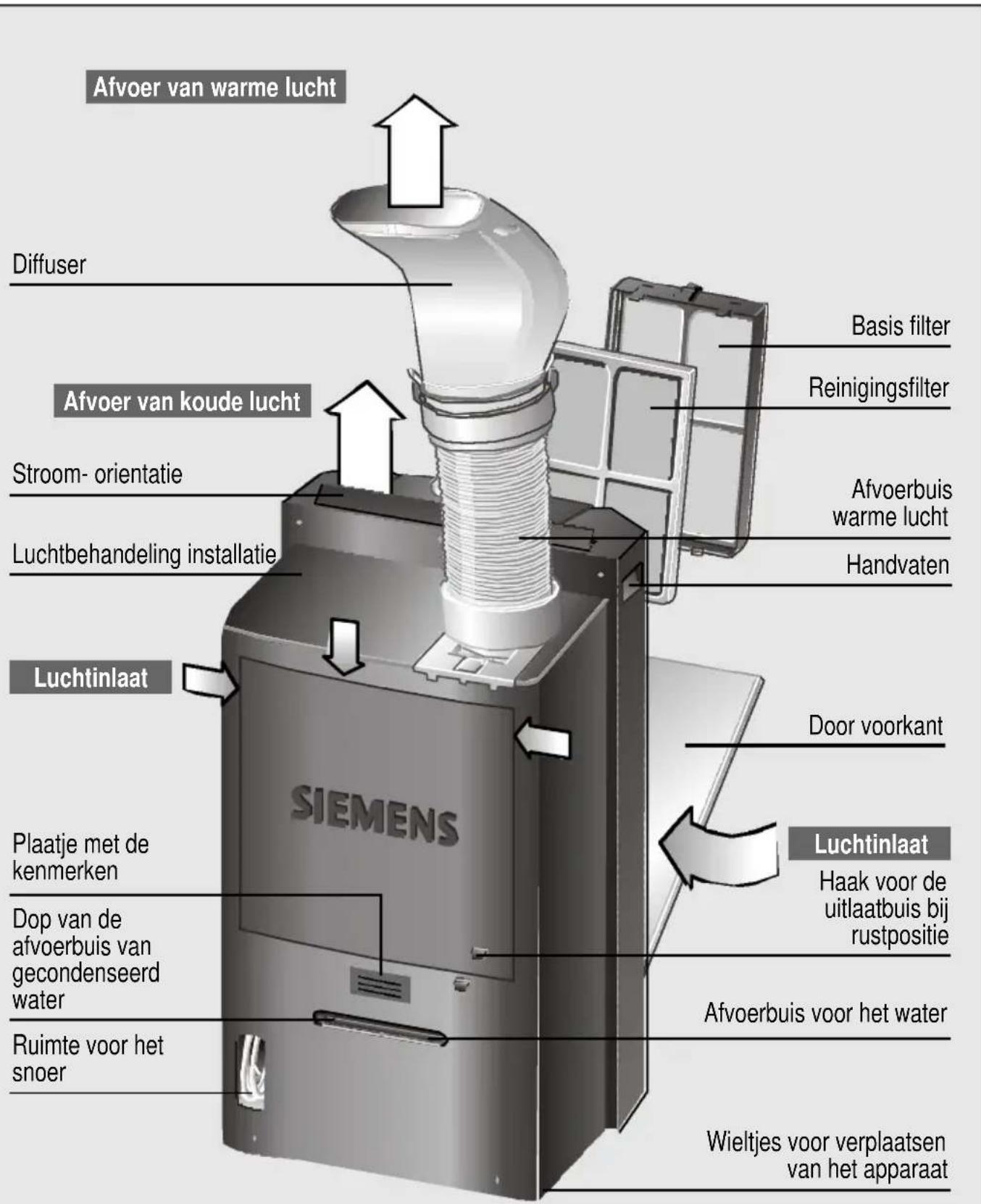

Beschrijving van het apparatus

Fig. 2

Presentatie van uw nieuwe apparaat

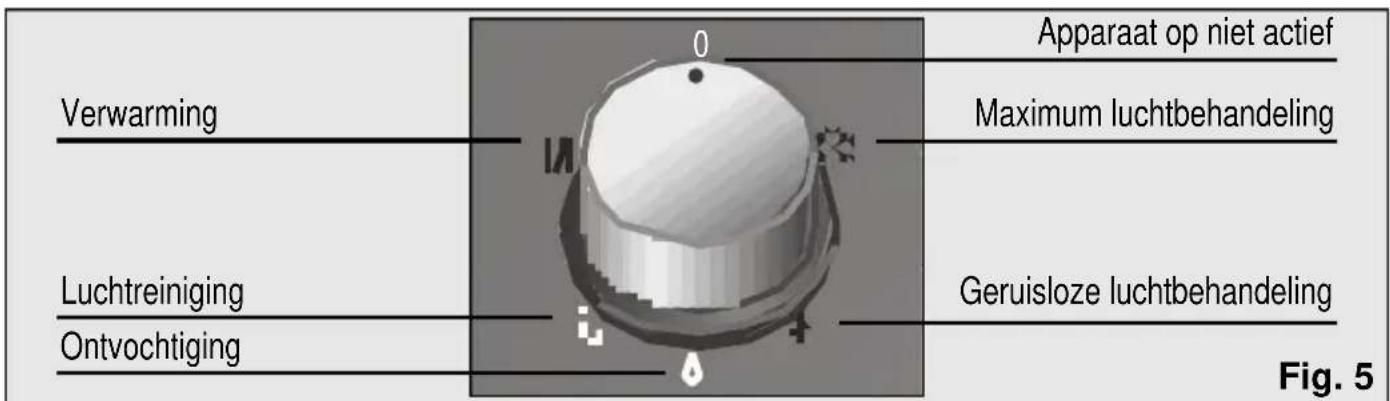

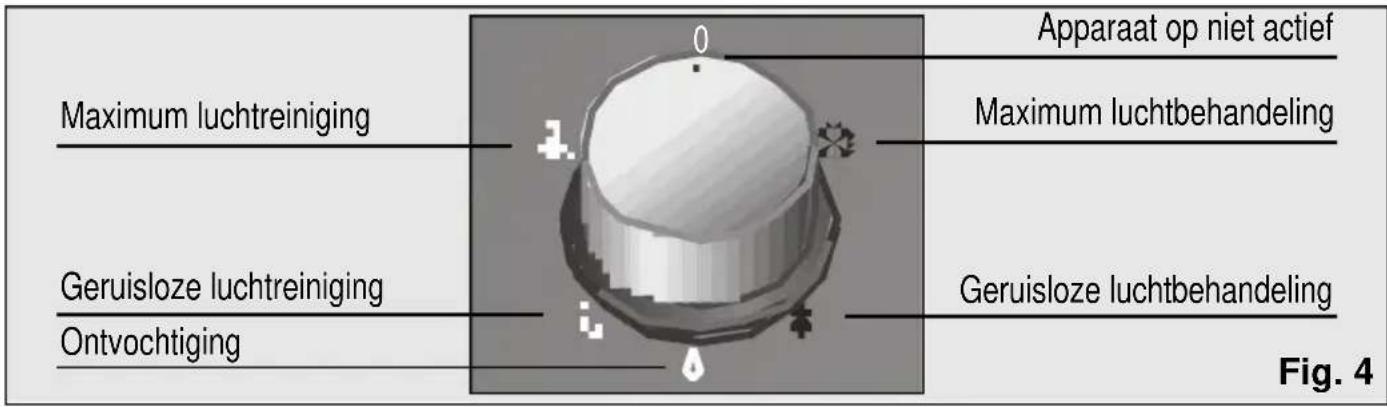

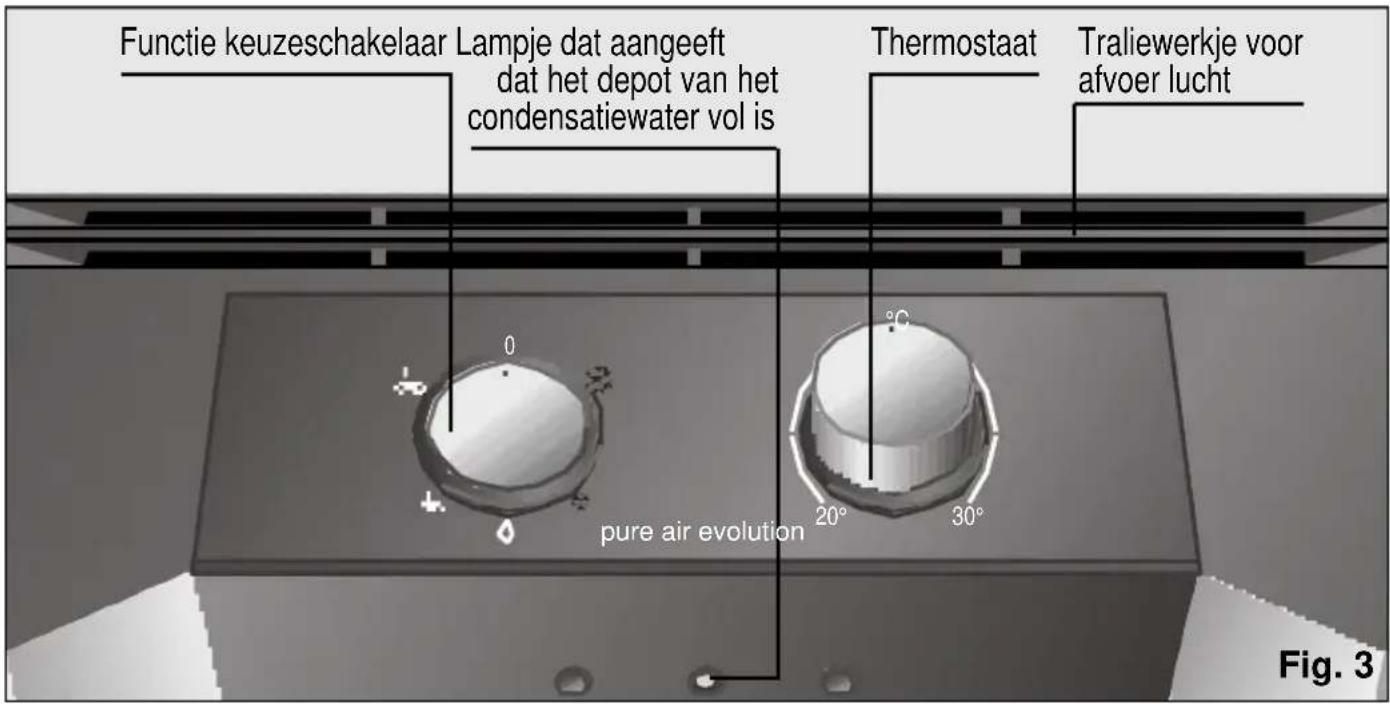

Bedieningspaneel

Model PA0440M

Model PA0430M

Beschrijving van de onderdelen

	Zuignap	Basis Reinigungsfilter filter	nigings Dubbel Muurschuif Gleuf
			filterArt. N°: Art. NO: PA10000Z	PA1001Z	448069
PA0440M	✓	✓	✓	●	●
PA0430M	✓	✓	✓	●	●
Afmetingen ongeveer min / max (lang x breed) cm.					Ø muur 14 70x10/205x10

Bijgeleverde onderdelen: Deze onderdelen worden met het apparaat geleverd.
- Optionele onderdelen: Deze onderdelen(Int)kunt u kopen bij de officièle Dienst van het merk of bij de geauthoriseerde leveranciers.
Optionele onderdelen: Deze onderdelen kunt u alleen bij de officièle Dienst van het merk kopen.

Gebruiksvoorwaarden

Gebruiksvoorwaarden

Dit huishoudelijk apparaat moet op 220/240 V en 50Hz aangesloten worden, met een stekker die geaard is.
Bescherming door middel van een langzaam werkende zekerig van 10 A.
In het geval u een verlengsnoer gaat gebruiken, dan moet dit geaard zich, een sectie hebben van tenminste 1,5mm^2 per klem en het mag Niet langer zich dan 25m
- Het snoer dat op het net aangesloten worden beschikt over een opbergplaats aan dechterkant van het apparaat. Zie Fig. 2.
Laat er geen water in het apparaat komen en bedek ook de toevoer en afvoer van lucht in uw apparaat Niet.

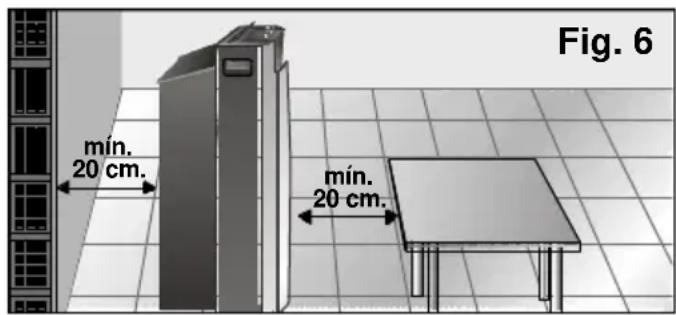

Voor de veiligheid is het nodig voordat u uw apparaat aansluit dat dit tenminste 20 cm van elke oppervlakte in de buurt verwijderd is, Fig. 6.

;Opgelet!

Mocht het om de een of andere reden nodig zich het elektrische aansluitingsnoor te verwangen door een/Newuw snoer, mag dit alleen door geauthoriseerd personeel van de Officièle Technische Dienst gedaan worden. Als het apparaat afgezet worden en weeer opnieuw aangezet worden, za de compressor na ongeveer drie minuten waar op gang komen. Dezeijd is nodig om de goede werkig ervan de garanderen. Vermijd direct contact met de lucht die via de afvoerbuis uitgeblazen worden.

Gebruiksvoorwaarden

Voorwaarden voor het transport

Het apparaat beschikt over wieltjes voor het gemakkelijk verplaatsen ervan. Mocht het nodig zich dan kut u het apparaat doe neden hellen om het verplaatsen zo gemakkelijk te maken. In zo'n geval is het aan te raden tenminste een uur te wachten voor u het apparaat weeopnieuw aanzet.

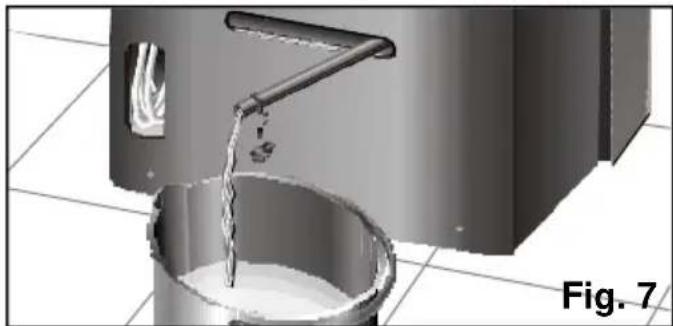

Voor u het apparaat verplaatst, moet het condensatewater dat zich in het interne depot befindt verwijderd worden, door de afvoerbuisuit+zijn houder te halen en de

dop, Fig. 7, te demonteren, om het water te lozen. Als het depot leeg is, moet u niet vergeten de dop weeop+zijnplaats en debuis in de houder terug te zetten.

Gebruiksaanwijzingen

Luchtbehandeling

Het apparaat reinigt, ontvocht en koelt tegelijkkertijd de lucht in de ruimte waar het staat en schept zo een aangenaam klimaat.

Sluit het apparaat aan op het elektrische net.
Leid de afvoerbuis van warme lucht maar buiten. Om te veel lawaai en verlies van doelmatigheid te voorkomen is het volstrekt nodig dat de afvoerbuis van de lucht zo geplaatst worden als beschreiben staat in Fig. 14. Zie paragraaf "Mogelijkheden voor het afvoeren van luchtঐuit".

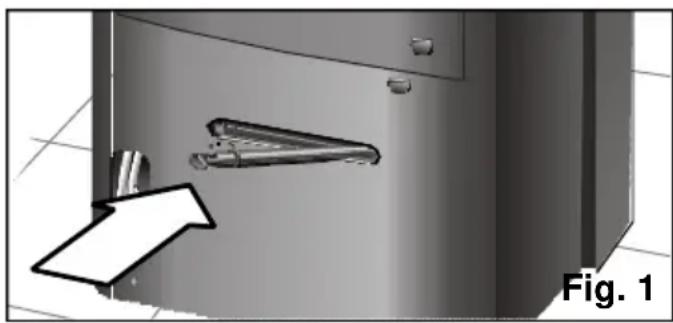

Verzeker u ervan dat de dop, Fig. 1, op de afvoerbuis van het water zit, om te voorkomen dat het water maar buiten vloeit en zodoende de steunoppervlakte nat maakt.
Til de orientatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA0430M isDEXE orientatieklep Niet geinstalleerd. Zie figuren 25 of 26 van de verwarming.

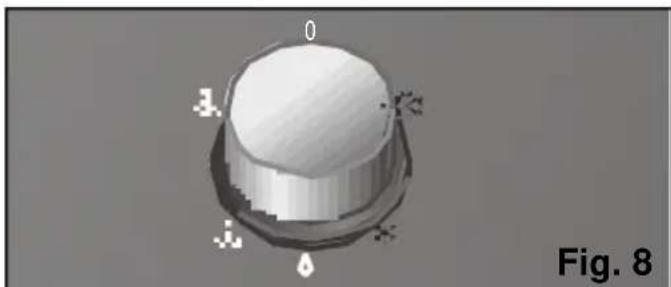

Kies de maximale of de geluidloze funcite van de luchtbehandeling, Fig. 8. (de functie geluidloze koeling vermindert de luchtmassa × van × het apparatusat).

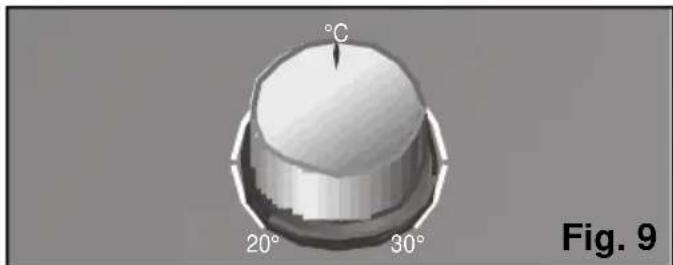

Zet dethermostat op de gewenste temperatuur, Fig. 9. Als het apparaat automatisch afslaat door de thermostat, moet u wachten totdat de temperatuur in de omgeving 2 - 3^ stijgt,voordat het apparaat weeer gaat werken.

Tijdens de luchtbehandeling, verdampt een gedeelte van het condensatie water automatisch en worden samen met de afgevoerde lucht maar buiten afgevoerd door de afvoerbuis van warme lucht.

Als de vochtigheidsgraad erg hoog is, zal het apparaat condensatie water opslaan in het interne depot. Als dit een bepaald nivea bereikt, gaat het lampje, Fig. 3, dat aangeeft dat het depot vol loopt, branden en dit moet dan geleegd worden. In dat geval koelt het apparaat Niet meer, zoals uitgelegd is in "Voorwaarden van het transport", Fig. 7.

Aangeraden wordt het apparaat af te zetten gedurende het legen van het waterdepot.

Let op!

Wij herinneren u er aan dat als het apparaat afgezet is, u ongeveer 3 minuten

Gebruiksaanwijzingen

moet wachten totdat de compressor waar gaat werken. Dit is dearend die nodig is om de juiste werkking van het apparaat te garanderen.

Mogelijkheden voor het afvoeren van de lucht maar buiten

Plaatsing van de afvoerbuis van de lucht en onderdelen van het apparaat.

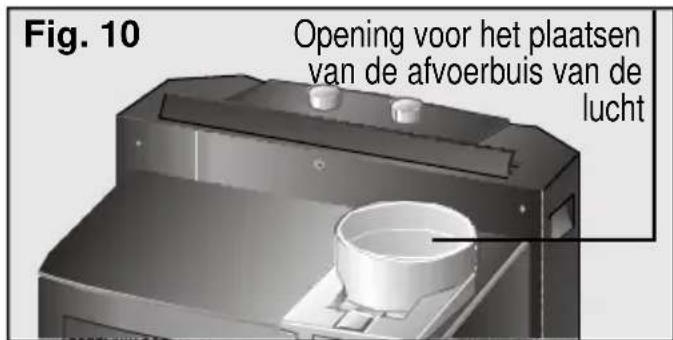

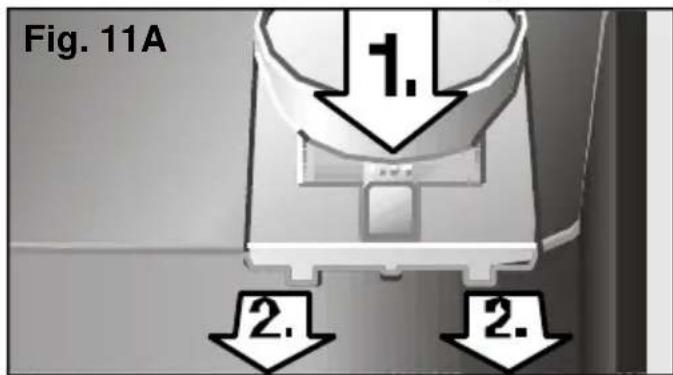

Plaats de buis voor het afvoeren van de lucht op het verbindingsstuk met het tongetje "push" en draai hem vast maar links, Fig. 10.

In het geval dit gemakkelijker is,(Int u ook het verbindingsstukuit het apparaat halendoor te drukken op het tongetje "Push"en het daarna maar buiten te schuiven Fig.11A.

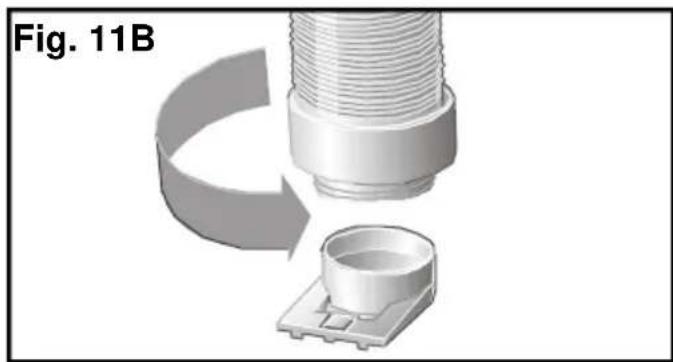

Als dit verbindsstuk er uit is, draait u de afvoer buis vast zoals te zien is op fig. 11B en verzekert u zich ervan dat het goed vast zit.

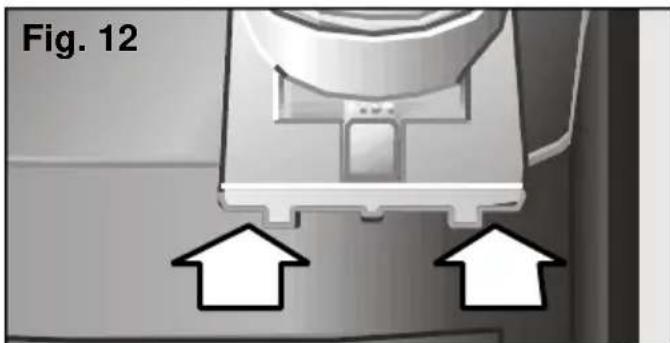

Daarna plaats u het geheel in het apparaat door het in de houder te schuiven Fig.12.

Verankering van de diffusie klep - afvoerbuis van de lucht

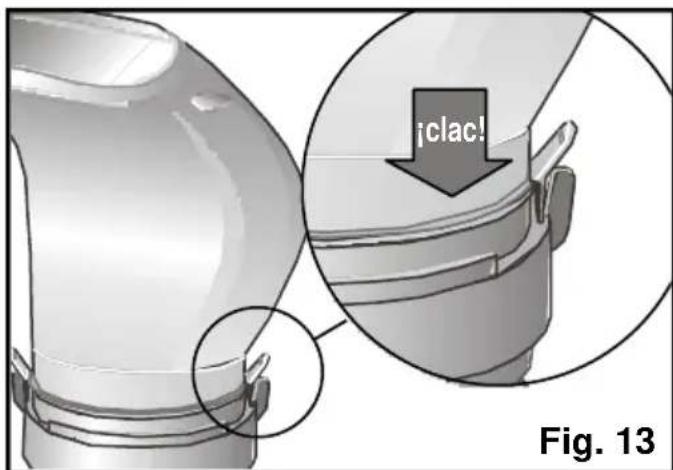

Plaats de diffusie klep op het vrije einde van de buis door ie's op beiden elementen te drukken tot u een "klik" hoort. Verzeker u er van dat de clips zich om te voorkomen dat de diffusie klep kan vallen.. Fig 13.

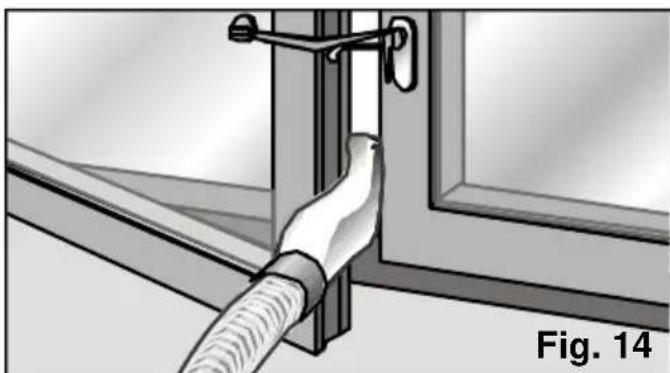

Mobiele installment

Open het raam een stukje en plaats de diffuser:tussen de raampost en het kozijn.
Sluit het raam zo goed möglichk en zet het vast met de geleverde zuignap, Fig. 14.

Gebruiksaanwijzingen

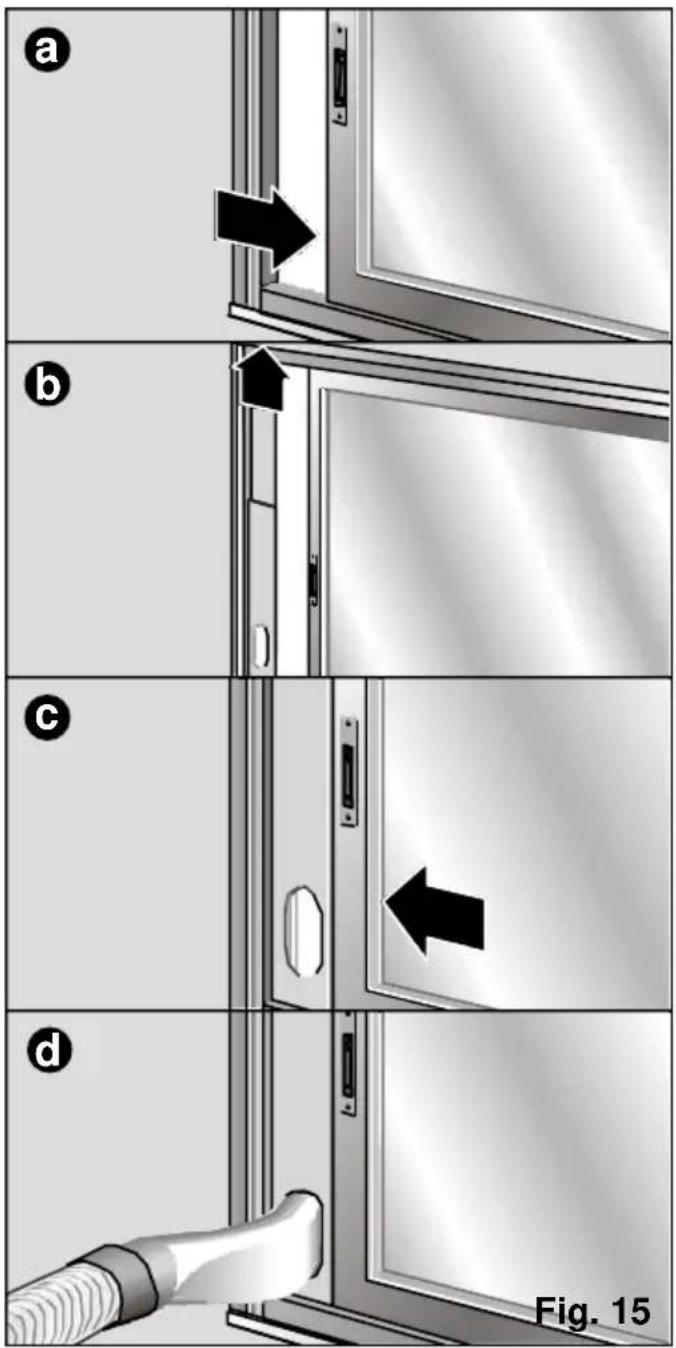

• U kunt hiervoor ook het installationie onderdeel gleuf raam / balkon gebruiken. (Zie "Beschrijving van de onderdelen") Fig. 15 : a, b, c, d. Dit is zowel op horizontale als op verticale ramen en op balkons te gebruiken.

• Om dit vast te zetten op het raam of het balkon beschikt u over twee laterale gaatjes. Met twee schroefjes (niet bij het onderdeel geleverd) kan de gebruiker de gleuf vast zetten op de raampost of vastmaken aan de muur zonder dat er gevaar bestaat dat de gleuf zich verplaatst of kan vallen, Fig. 16.

Vaste installation

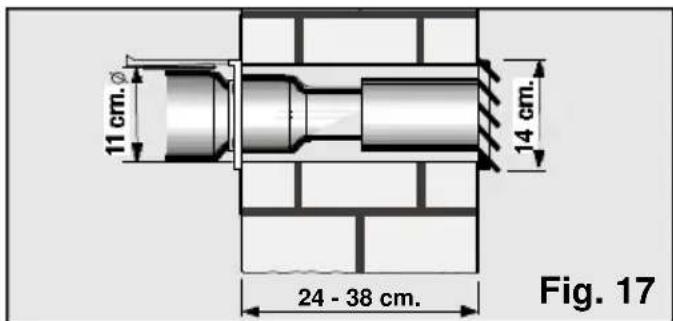

De vaste installmentie wordt gedaan met behulp van het onderdeel muurschuif / raamschuif. Zie "Beschrijving van de onderdelen".

Om de warme lucht af te voeren via de muur moet u een opening in de muur makeen voor hetplaatsen van de muurschuif, Fig. 17.

Verwijder de diffuser en sluit de afvoerbuis van de lucht aan op het onderdeel.

In het geval dat het gaat om een vaste installmentie via een raam, gezruikt men alleen het transparante eindhoven van het onderdeel en moet er in het glas een opening gemaakt worden van 14 cm, Fig. 18.

Opmerkingen:

Maak de afvoerbuis van de warme lucht Niet onnodig lang (grootste lenghte 140 cm).

Gebruiksaanwijzingen

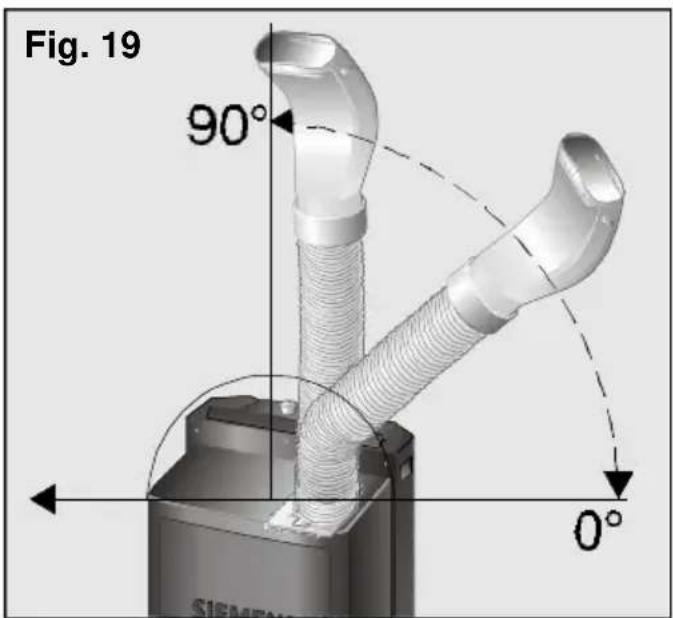

Bij hetplaatsen van de buis moet men kromme bochten voorkomen. Als men dit Niet doet, worden de juiste afvoer van de warme lucht verhinderd, terwijl het tegelijkertijd een verminding van het koelpotentieel en het rendement van het apparaat zou opleveren.

Om de maximale koeling en het laagste geluidsniveau de halen要去en wij u aanraden de afvoerbuis hoger teplaatsen dan de totale hoogte van het apparaat. Fig. 19.

Ontvochtiging

Op de positie vermindert het apparaat de vochtigheidsgraad van het milieu en reinigt de lucht.

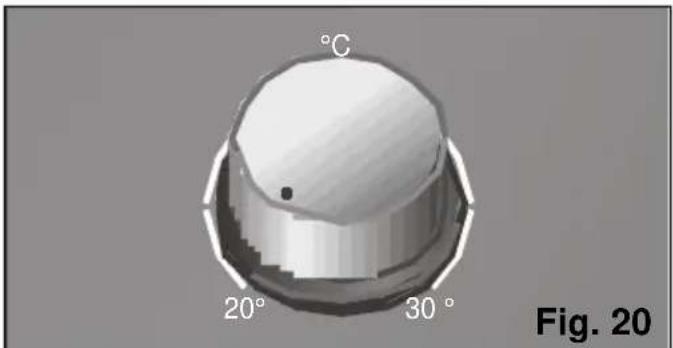

Zet dethermostat op de positie laagste temperatuu, Fig.20.

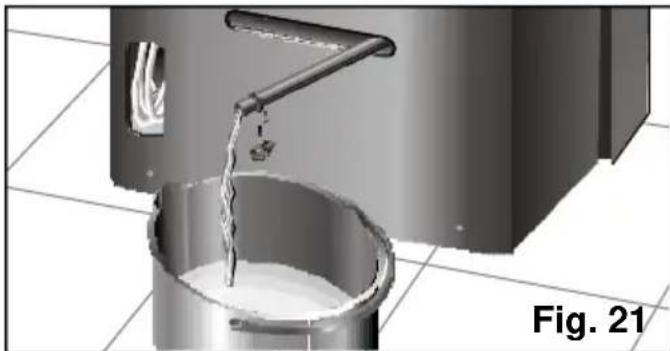

Plaats een bakje bij het einde van de buis en verwijder de dop om het condensatie water op te konnen vangen, Fig. 21.

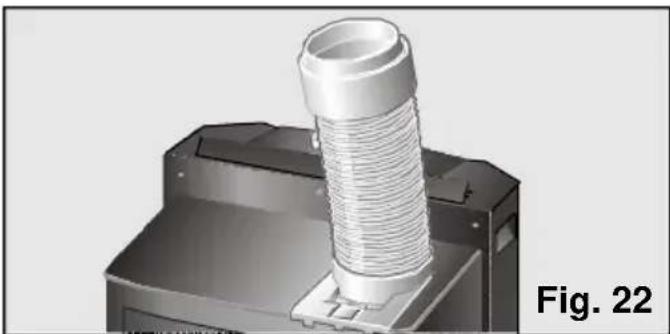

Verwijder de diffuser en zet de afvoerbuis van de lucht op de in Figuur 22 aangegeven positie.
Mocht u dit wensen dan=kunt u ook de afvoerbuis geheel demonteren.

Til de orientatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA0430M is deze orientatieklep Niet geinstalleerd. Zie figuren 25 of 26 van de verwarming.

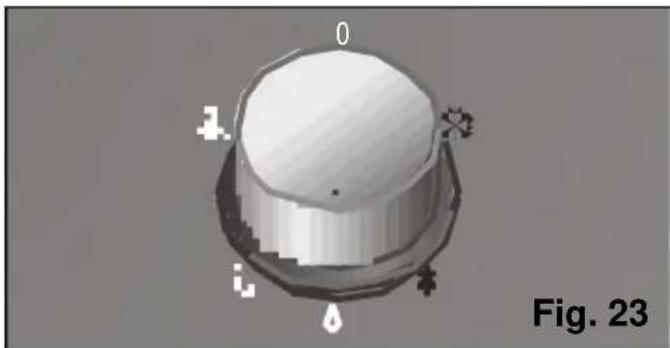

O Kies de ontvochtigingsfunctie op de functie keuzeschakelaar, Fig. 23.

Let op!

De hoeveelheid ontvocht water kan wisselen, afhankelijk van de omstandigheden van de omgeving. (Zie "technische gegevens").

Bij het veranderen van functie mag u nicht vergeten de dop op de lozingsbui van het water teplaatsen. Mocht u dit vergeten dan zaal het water uit het apparaat vloeen als dit gaat werken.

Houdt alkijd rekening met het feit dat de temperatuur van de omgeving 18^ . of hoger moet+zijn voor het functioneren van het apparaat.

Luchtreiniging

Bij deze functie circuleert de lucht waar naar het interieur van de kamer, (ventilatie) en de lucht gaat dan door een reinigingsfilter.

Het apparaat beschikt over een basis filter en een reinigingsfilter om het volgende te voorkomen:

• Stuifmeel, bacteriën en stof.

Plaats de afvoerbuis van de lucht op gezelfde positie als bij de ontvochtiging.

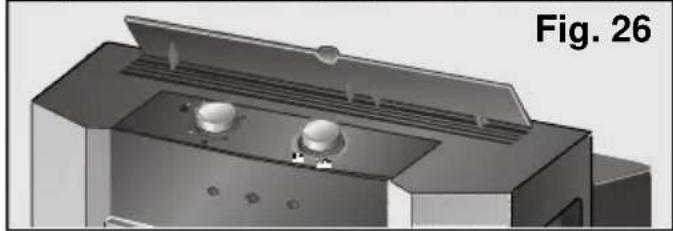

Til de orientatieklep die zich aan de bovenkant van het apparaat bevindt omhoog. In de modellen PA0430M isDEXe orientatieklep Niet geinstalleerd. Zie figuren 25 of 26 van de verwarming.

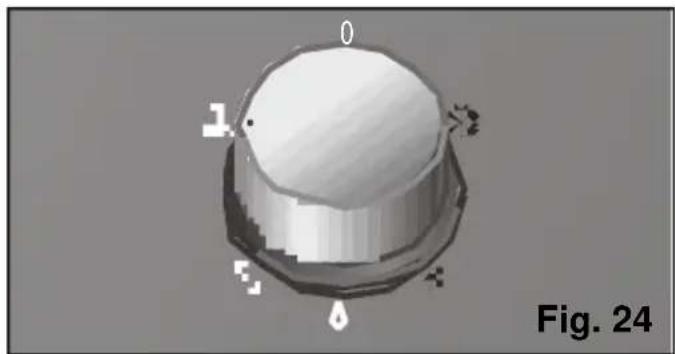

Kies de snelheid voor de reiniging: maximaal of geruisloos, Fig. 24.

In de gevallen en bij de modellen die de optionele filters hebben raden wij u aan deze te installereren onafhankelijk van de gekozen functie, koeling, ontvochtiging of reiniging van de lucht. Zo krijgt u een verhoogde reinigende doelmatigheid.

Op de positie verwarmt het apparaat de lucht in de kamer tot de door de gebruiker gewenste temperatuur bereikt is, verwijt tegelijkerijd de lucht in de kamer gereinigd worden.

Sluit het apparaat aan op het elektrische net.

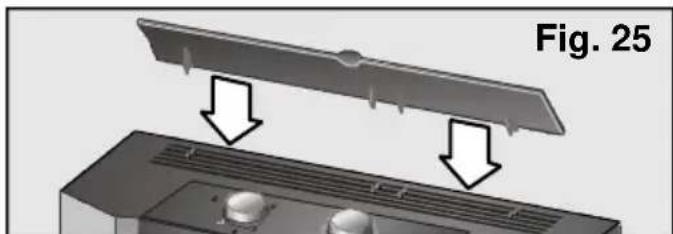

Plaats de afvoerbuis van de lucht opdezelfdemanier als bij de functie ontvochtiging.
In de modellen PA0430M is deze luchtoriëntatie nicht in het apparaat geinstalleerd. Om de luchtstroom beter de verdelen worden door de fabrikant aangeraden.Deze eerst de installereren. Op de bijgevoegde figuren ziet u hoe de luchtoriëntatie geinstalleerd要去 worden.

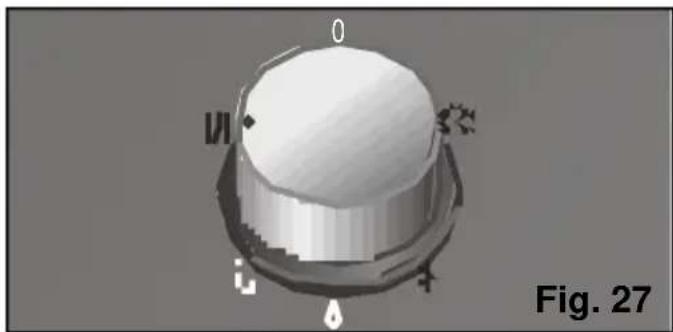

Kies de functie verwarming. Fig. 27.

Zet dethermostat op de gewenste temperatuur.Zodra deutsche temperatureu Bereikt is slaat het apparaat automatisch af en het za weer gaan werken als de temperatuur 2 - 3^ gedaald is.

Let op! Bedek de inlaat en uitlaat van uw apparaat nooit!

Reiniging van het apparatus

Voor de veiligheid raden wij u aan het snoer van het apparaat uit het stopcontact te halen, voordat u het apparaat gaat schoonmaken.
U kunt het apparaat schoonmaken met een doekje of spons, lauw water en een zacht reinigingsmiddel.
Gebruik nooit heet water (warmer dan 40^ ), bleekmiddel, benzine, wasbenzine, zuren, schuursponzen, borstels of schuurmiddelen en voorkom dat er water in het apparaat komt.
Maak het apparaat Niet met een waterslang schoon.

Schoonmaken en verwisselen van de reinigingsfilters

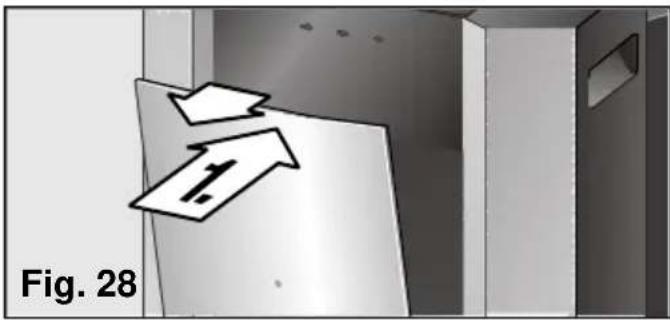

Om de reinigingsfilter te kuren verrangen moet de Voordeur van het apparaat geopend worden (u hoeft de deur Niet te verwijderen), het is voldoende deze zachtjes maar voren de duwen. De deur gaat open tot aan een veiligheidslimiet zonder te vallen, Fig. 28.

Alle modellen beschikken over een basis filter die na verloop vanijd gereinigd moet worden, Fig. 29. Hiervoor hoeft u alleen op de clip die zich aan de bovenkant bevindt te drukken en de filteruit de houder te halen, Fig.30.U wast de filter met stromend water, droogt de filter en zet hem weeper op+zijn plaats terug.

Wasbare basis filter
Fig. 29

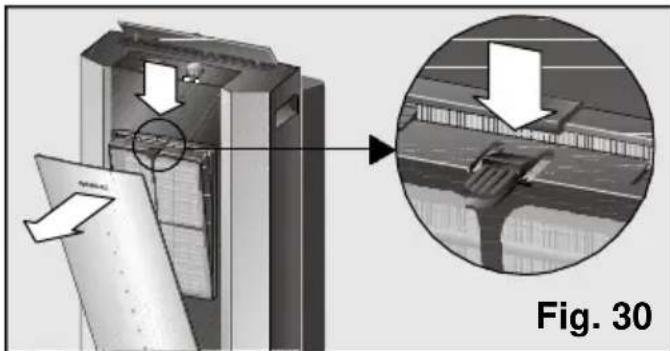

Deze modellen beschikken ook over een reinigingsfilter die binnen in de basis filter geplaatst is.

Reinigings filter
Fig. 30
Fig. 31

Om doelmatig te blijven moet u de reinigingsfilter elk一年多ervangen.

(Deze onderdelen(Int)kopen bij de Officièle Technische Dienst van de fabrikant of bij de geauthoriseerde leveranciers) Zie de paragraaf over "Beschrijving van de onderdelen"

Installeren van de reinigingsfilter

Haal de basis filter uithet apparaat, Fig.30.
Plaats de reinigingsfilter in de basis filter zoals te zien is op Figuur 31.
Installer deze set in het apparaat waar bij de onderste veertjes overeen要去en komen met de openings die zich aan de voorkant van de behuizing van het apparaat bevinden terwijl u drukt op de bovenste clip tot u "click"hoort, hetgeen betekent dat het geheel goed op plaats zit.
Sluiten van de voordeur van het apparaat.
Plaats alleen een set filters op de steun om het koelingpotentieel te bewaren.

Opmerking

Om te voorkomen dat de Voordeur van het apparaat kan vallen en zo lichamelijke en of materiele schade kan opleveren, beschikken deze modellen over een

zekerheitslimiet die het openen van de deur tot aan deze limiet beperkt. Om het schoonmaken of verwisselen van de filters gemakkelijker te make, bestaat ook de mogelijkheid de deur van het apparaat te verwijderen (u要去 dan flink de deur maar u toe trekken). In dit geval, of wonneer om een andere reden de deur van de juiste plaats verwijderd is,要去 u het volgende doen om het deurtje weeer goed op+zijn plaats te krijgen:

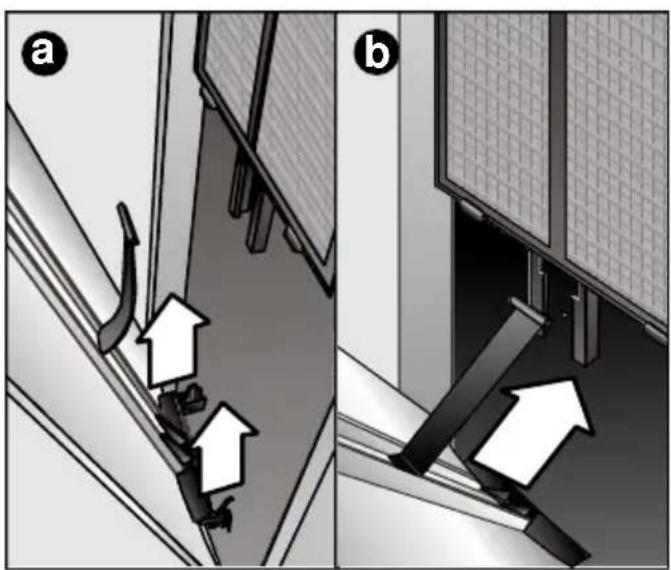

1^ Til de deur op totdat u hem losmaakt van de steunen aan de onderkant, (Fig. 32: a).
2^ Plaats de plastic clip in de gleuf aan de voorkant van het apparaat (in de vorm van een T) en LASTe maar beneden glijden tot aan de veiligheidslimiet, (Fig. 32: b).

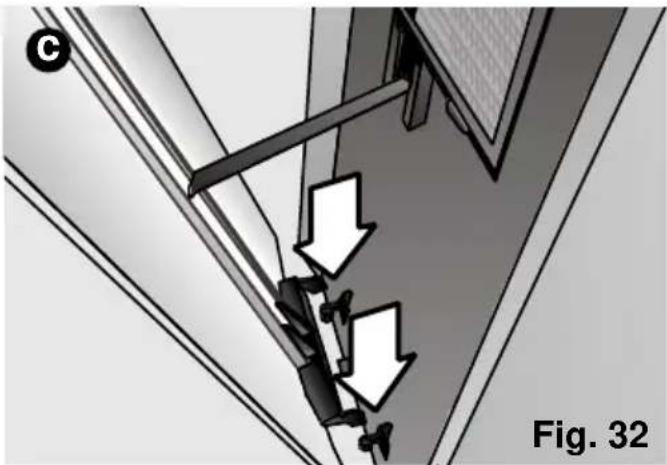

3^ Plaats de veertjes die zich aan de onderkant van de deur bevinden in de waarvoort bestemde opening aan de voorkant van het apparaat, doe dat voorzichtig om te voorkomen dat de plastic clip die u al op zijn plaat gezet hebft weer los LAST, (Fig. 32: c).

Als u alle vorige punten gevolgd heeft, verzeker u er dan van dat de deur goed vast zit en nicht valt als u hem waar open doet. (De deur gaat open tot aan de veiligheidslimiet). Mocht dit Niet het geval zichn, volg dan opnieuw de punten 1^ en 2^

Voorwaarden voor het opslaan

Aan het einde van elk.SEIZOEN, en om te voorkomen dat het apparaat te veel ruimte in beslag zou nemen, moet u de ontluchtingsbuis op de positie rust plaatsen.

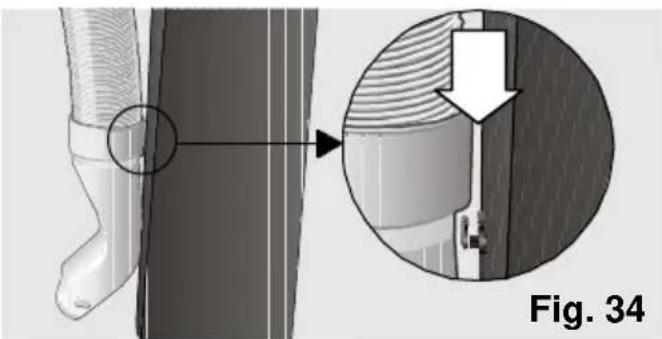

Hiervoor buigt u de buis maar de ache terkant van het apparaat en maakt deze vast aan de diffusie haak, Fig. 33 en 34.

Voor het in gebruik stellen aan het begin van het seizoen

Maak de luchtfilter schoon.
Daarna maakt u zo nodig de bedekking en het traliewerk schoon.

Algemene werkingscondities

Wat te doe nals? ...

... het apparaat nicht werkt ...

Verzeker u ervan dat de stekker in het stopcontact zit.

Verifieer dat de functie keuzeschakelaar Niet op nicht actief staat

Ga na of er elektriciteit is en of de stop nicht doorgeslagen is.

Stel de thermostat af op een lagere temperatuur.

... het apparaat werkt nicht en het lampje dat aangeeft dat het depot van het condensatie water vol is brandt ...

Plaats het apparaat op een platte oppervlakte. Als het lampje blijdt branden, leeg dan het interne water depot van het apparaat. (Zie de instructies bij luchtbehandeling)

... het apparaat koelt de lucht nicht voldoende ...

□ Controller of de verbindingen van de afvoerbuis van de warme lucht goed+zijn.

Verzeker u er van dat de baan van de luchtinlaatbuis nicht te krom is en dat de buis nicht langer is dan 140 cm.

□ Controller of de dop van de afvoerbuis van het water goed op de buis zit.

Installer de zuignap zodate opening in het raam zo Klein möglich is.

Sluit de rolluiken om de gevolgen van de zonnestralen te verminderen.

... u water op het traliewerk van het bedieningsspaneel ziet of op deplaats waar de basis filter geplaatst is ...

Maakt u zich waarom geen zorgen, dit is het gevolg van de normale werkig van het apparaat.

Algemene overwegingen omtrent het geluidsniveau

... het apparaat maakt te veel lawaai ...

Wij onsdercken twee soorten geluiden, het geluid dat een gevolg is van de normale werkking van het apparaat en dit is gemakkelijk op te losesten. Hierop volgt de beschrijving van enkele van die möglichke geluiden om deze beter te vast te stellen.

Heel normale geluiden

Als u een regelmatig terugkerend borreld geluid hoort van water, is dit het gevolg van het werken van de pomp, dat het water opnieuw doet circuleren om het vermogen van het apparaat te verbeteren.
Als u een geluid hoor dat op zacht gemompel lijkt, is dat te danken aan de normale werking van de compressor, dit geluid kan men nicht vermijden.
Als u een fluitend geluid hoor, hebben wij te make n met het geluid dat geprodueerd wordt door het vloeien van het koelmiddel door de dunne buizen van het apparaat als de compressor in werk gesteld worden.
Hoort u een kort geluid, een soort "klik", dan gaat het om het geluid dat geprodueerd wordt door het aanzetten of afzetten van de pomp of om het geluid dat de regulator maakt als de elektronica in werkung of buiten werkung gezet worden.

Geluiden die gemakkelijk opgelost können worden

Verzeker u ervan dat de luchtafvoerbuis en ook de verdeel mof en de uitlaatmof de goed aan het apparaat vastgemaakt zich.
□ Controller of de in- en uitlaat van de lucht in het apparaat vrij gezogenen zijn van hindernissen.
Verifieer dat het apparaat Niet in direct contact staat met meubels of andere elektrische apparaten om zodoende te voorkomen dat de uitgeblazen luucht direct op deze voorwerpen gericht is, hetgeen het geluid zou verhogen.

Elke willekeurige andere reparatie要去itgevoerd worden door een gespecialiseerdevakman. Neem waarvoorte contact op met de geauthoriseerde leverancier, met de klantendienst of met onze Technische Dienst van de Fabrikant.

Servicedienst

Als het apparaat na inachtneming van het installmentievoorschrift en de gebruiksaanwijzing - en vooral van het hoofdstuk "Overwegingen..." Niet functioneert, dan staat de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept, geef dan het typenummer (E-nummer) en het serienummer (FD-nummer) op. U vindt deze gegevens op het typeplaatje op het het apparaat, Fig. 2.

Garantie

Voor het aangeschaffe apparaat gelden de garantiebepalingen die door de vertegenwoordiging van de moederorganisatie in het land van aankoop়uigetegeven. Eventuele bijzonderheden hierover za de leverancier, bij wie het apparaat is gekocht, desgevraagd verschaffen.

Datas Técnicos

Model	PA0430M
Maximumverbruik (W)	950
Airconditioning (W)	2000
Energie-effICIENTie, (letter)	C
Ontvochtig (I/dag) (*)	40
Vermogen in verwarmingsstand (W)	1800
Zekering (A)	10
Werkbereik
- Koeling (min./max. in °C)	20 – 35
- Ontvochtiging (min./max. in °C)	18 – 35
(*) Indien de omstandigheden van de te ontvochtigen ruimte anders zijn dan 30°C en 80% Relatieve Vochtigkeit, kan de hoeveelheid water variieren.

Indice
