MANUALE UTENTE PA 0430 SIEMENS

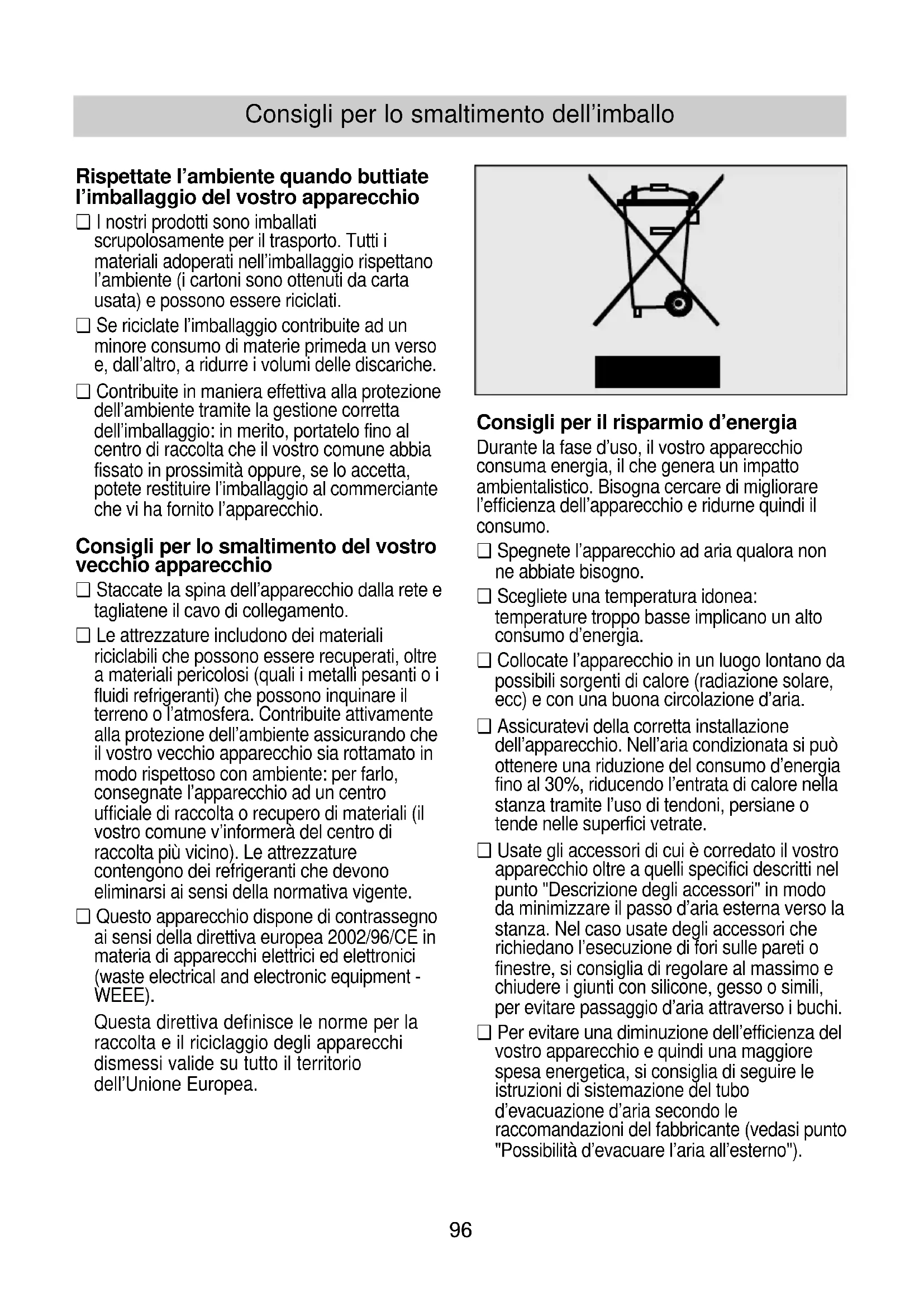

Consigli per lo smaltimento dell’imballo Rispettate l’ambiente quando buttiate l’imballaggio del vostro apparecchio ❏ I nostri prodotti sono imballati scrupolosamente per il trasporto. Tutti i materiali adoperati nell’imballaggio rispettano l’ambiente (i cartoni sono ottenuti da carta usata) e possono essere riciclati. ❏ Se riciclate l’imballaggio contribuite ad un minore consumo di materie primeda un verso e, dall’altro, a ridurre i volumi delle discariche. ❏ Contribuite in maniera effettiva alla protezione dell’ambiente tramite la gestione corretta dell’imballaggio: in merito, portatelo fino al centro di raccolta che il vostro comune abbia fissato in prossimità oppure, se lo accetta, potete restituire l’imballaggio al commerciante che vi ha fornito l’apparecchio. Consigli per lo smaltimento del vostro vecchio apparecchio ❏ Staccate la spina dell’apparecchio dalla rete e tagliatene il cavo di collegamento. ❏ Le attrezzature includono dei materiali riciclabili che possono essere recuperati, oltre a materiali pericolosi (quali i metalli pesanti o i fluidi refrigeranti) che possono inquinare il terreno o l’atmosfera. Contribuite attivamente alla protezione dell’ambiente assicurando che il vostro vecchio apparecchio sia rottamato in modo rispettoso con ambiente: per farlo, consegnate l’apparecchio ad un centro u fficiale di raccolta o recupero di materiali (il vostro comune v’informerà del centro di raccolta più vicino). Le attrezzature contengono dei refrigeranti che devono eliminarsi ai sensi della normativa vigente. ❏ Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - W E E E ) . Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Consigli per il risparmio d’energia Durante la fase d’uso, il vostro apparecchio consuma energia, il che genera un impatto ambientalistico. Bisogna cercare di migliorare l ’ e f ficienza dell’apparecchio e ridurne quindi il c o n s u m o . ❏ Spegnete l’apparecchio ad aria qualora non ne abbiate bisogno. ❏ Scegliete una temperatura idonea: temperature troppo basse implicano un alto consumo d’energia. ❏ Collocate l’apparecchio in un luogo lontano da possibili sorgenti di calore (radiazione solare, ecc) e con una buona circolazione d’aria. ❏ Assicuratevi della corretta installazione dell’apparecchio. Nell’aria condizionata si può ottenere una riduzione del consumo d’energia fino al 30%, riducendo l’entrata di calore nella stanza tramite l’uso di tendoni, persiane o tende nelle superfici vetrate. ❏ Usate gli accessori di cui è corredato il vostro apparecchio oltre a quelli specifici descritti nel punto "Descrizione degli accessori" in modo da minimizzare il passo d’aria esterna verso la stanza. Nel caso usate degli accessori che richiedano l’esecuzione di fori sulle pareti o finestre, si consiglia di regolare al massimo e chiudere i giunti con silicone, gesso o simili, per evitare passaggio d’aria attraverso i buchi. ❏ Per evitare una diminuzione dell’efficienza del vostro apparecchio e quindi una maggiore spesa energetica, si consiglia di seguire le istruzioni di sistemazione del tubo d’evacuazione d’aria secondo le raccomandazioni del fabbricante (vedasi punto "Possibilità d’evacuare l’aria all’esterno").Osservazioni importanti

Prima di collegare il vostro apparecchio ❏ Leggete il libro d’istruzioni prima di usarlo per la prima volta. Contiene informazioni importanti, non solo per l’uso, ma anche per la vostra sicurezza e per la manutenzione. ❏ Conservate questo libro d’istruzioni. Eventualmente può servire ad un altro utente. ❏ Non accendete un apparecchio danneggiato. ❏ Il montaggio e collegamento del vostro apparecchio devono farsi secondo le istruzioni di montaggio e la normativa vigente. Se queste istruzioni non vengono rispettate, correte il rischio di perdere la garanzia. ❏ Le nostre attrezzature adempiono le norme di sicurezza vigenti. Soltanto tecnici competenti in materia sono autorizzati a ripararle. Ne è in gioco la vostra sicurezza. ❏ Assicuratevi che il tappo si scolo sia collocato bene, perché può allentarsi durante il trasporto, Fig. 1. ❏ Evitate di formare delle curve troppo chiuse e di allungare senza motivo il tubo espulsore d e l l ’ a r i a . ❏ Nell’evacuazione dell’aria calda nel caso di finestre scorrevoli, installate l’accessorio che evita l’entrata d’aria calda dall’esterno e migliora l’eff i c i e n z a . . ❏ Verificate che le unioni tra il tubo d’evacuazione d’aria e i manicotti (collettore e d i f fusore) siano quelle idonee. Ve d a s i "Possibilità d’evacuare l’aria all’esterno". ❏ Verificate che il diffusore sia collocato in modo che la finestra possa chiudersi il massimo possibile per evitare l’entrata d’aria d a l l ’ e s t e r n o . ❏ Assicuratevi che le entrate e uscite d’aria non siano ostacolate. Mantenetele pulite ed esenti di sporcizia, polvere e oggetti alieni. ❏ Assicuratevi che i filtri di cui è munito l’apparecchio siano puliti e correttamente installati (vedasi "Pulizia e manutenzione"). ❏ In estate, ventilate la casa quando l’aria in strada sia più fresca (all’inizio del mattino e durante la notte). Fig. 1 Consigli per lo smaltimento dell’imballo98 Presentazione del vostro nuovo apparecchio Descrizione dell’apparecchio Diffusore Filtro base Uscita dell’aria calda Mandata dell’aria Mandata dell’aria Uscita dell’aria fredda Anta anteriore Tubo espulsore dell’aria calda Sede del cavo Targhetta caratteristiche Anse Apparecchio condizionatore Ruote per lo spostamento Filtro purificatore Tappo tubo evacuazione dell’acqua di condensa Aggancio tubo espulsore d’aria in posizione di riposo Tubo evacuazione dell’acqua Orientatore del flusso Fig. 299 Presentazione del vostro nuovo apparecchio Pulpito di controllo pure air evolution

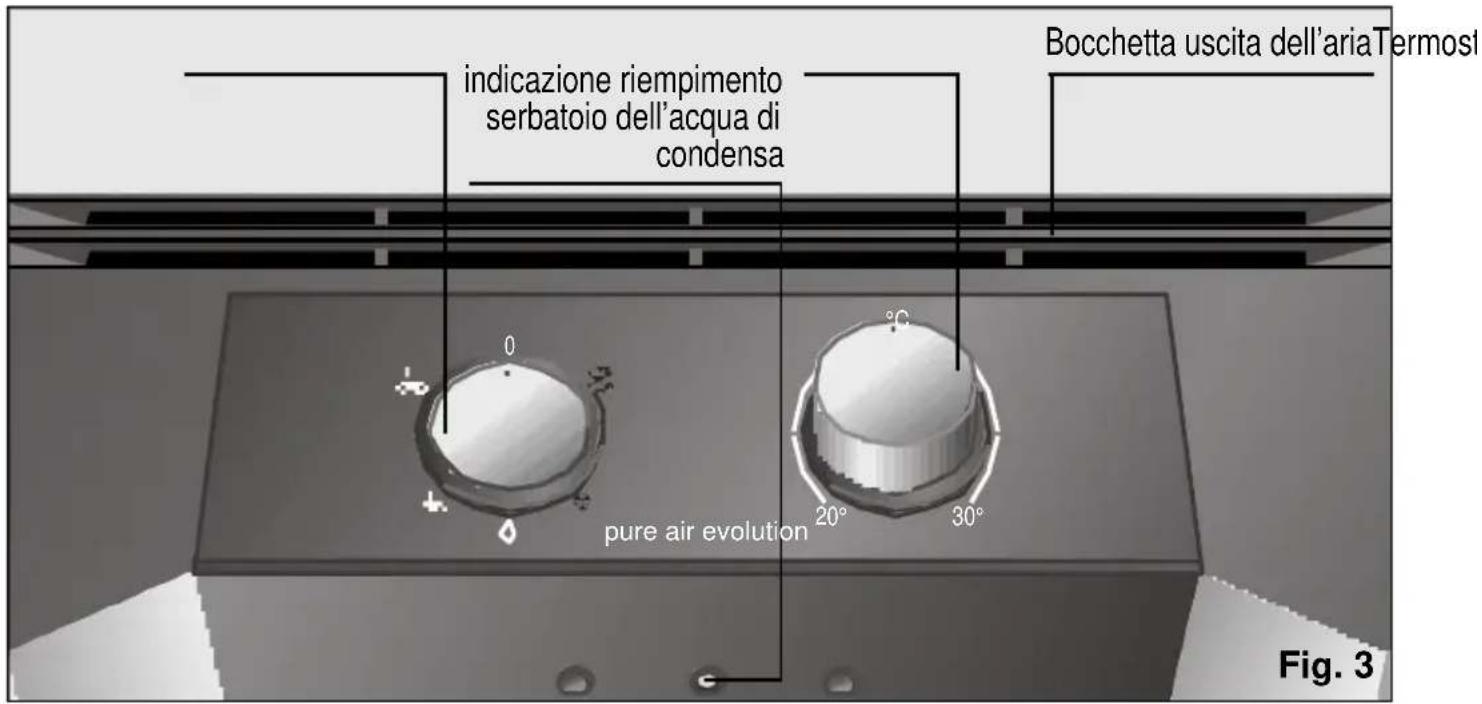

20° Bocchetta uscita dell’ariaTermostatoSelettore di funzioni Spia luminosa indicazione riempimento serbatoio dell’acqua di condensa

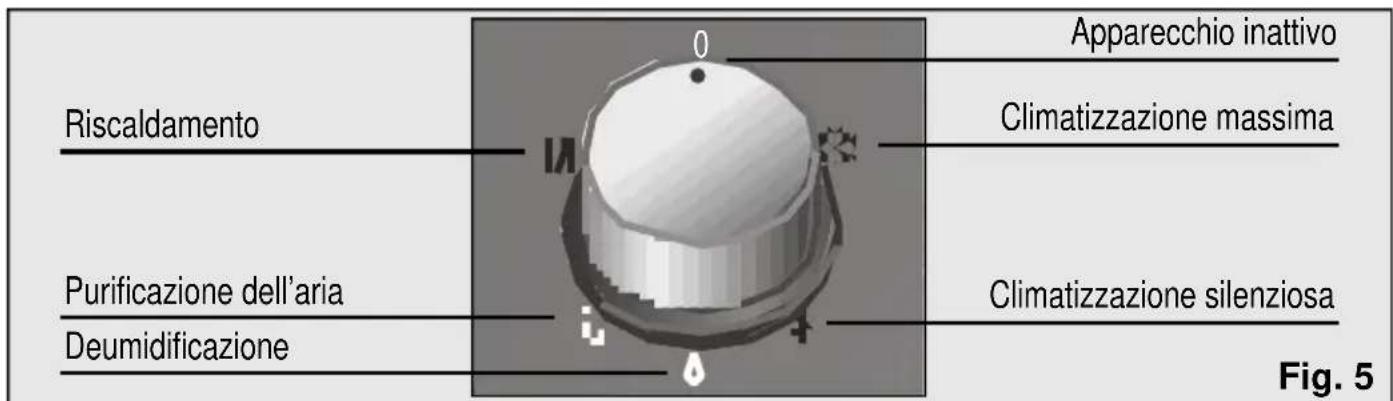

Apparecchio inattivo Climatizzazione massima Climatizzazione silenziosa Deumidificazione Purificazione dell’aria Riscaldamento Fig. 3 Fig. 5 Modello PA0430M

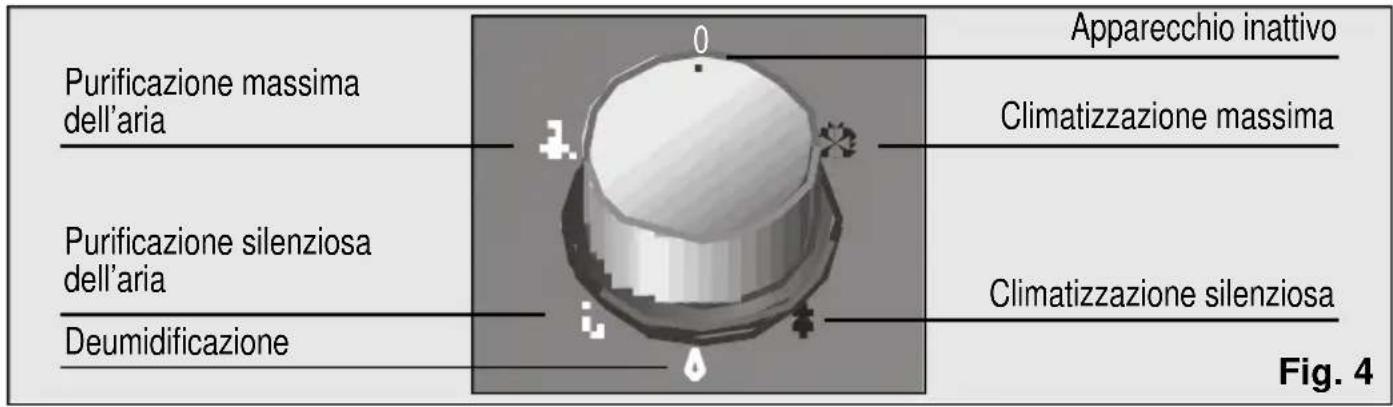

Apparecchio inattivo Climatizzazione massima Climatizzazione silenziosa Deumidificazione Purificazione silenziosa dell’aria Purificazione massima dell’aria Fig. 4 Modello PA0440M100 Presentazione del vostro nuovo apparecchio Descrizione degli accessori Ventosa Filtro Filtro Filtro Bocchettone Slitta base purificatore doppio Bocchettone balcone attivo finestra Art. Nr.: Art. Nr.: Art. Nr.: PA10000Z PA11001Z 448069 PA0440M

parete min / max 14 70x10/ (lungo x 205x10 largo) cm. Accessori di serie: Questi accessori sono consegnati con l’apparecchio.

Accessori opzionali: Questi accessori potranno essere acquistati presso il Servizio Ufficiale del marchio o presso i distributori autorizzati.

Accessori opzionali: Questi accessori potranno essere acquistati soltanto presso il Servizio Ufficiale del marchio. Condizioni d’uso Condizioni d’uso ❏ Questo elettrodomestico deve collegarsi ad una rete di 220/240 V e 50 Hz con una spina munita di messa a terra. ❏ Protezione tramite un fusibile da 10 A d’azione lenta. ❏ Nel caso aveste bisogno di una prolunga, essa dovrà essere munita di messa a terra, la sua sezione non dovrà essere minore di almeno 1,5 mm

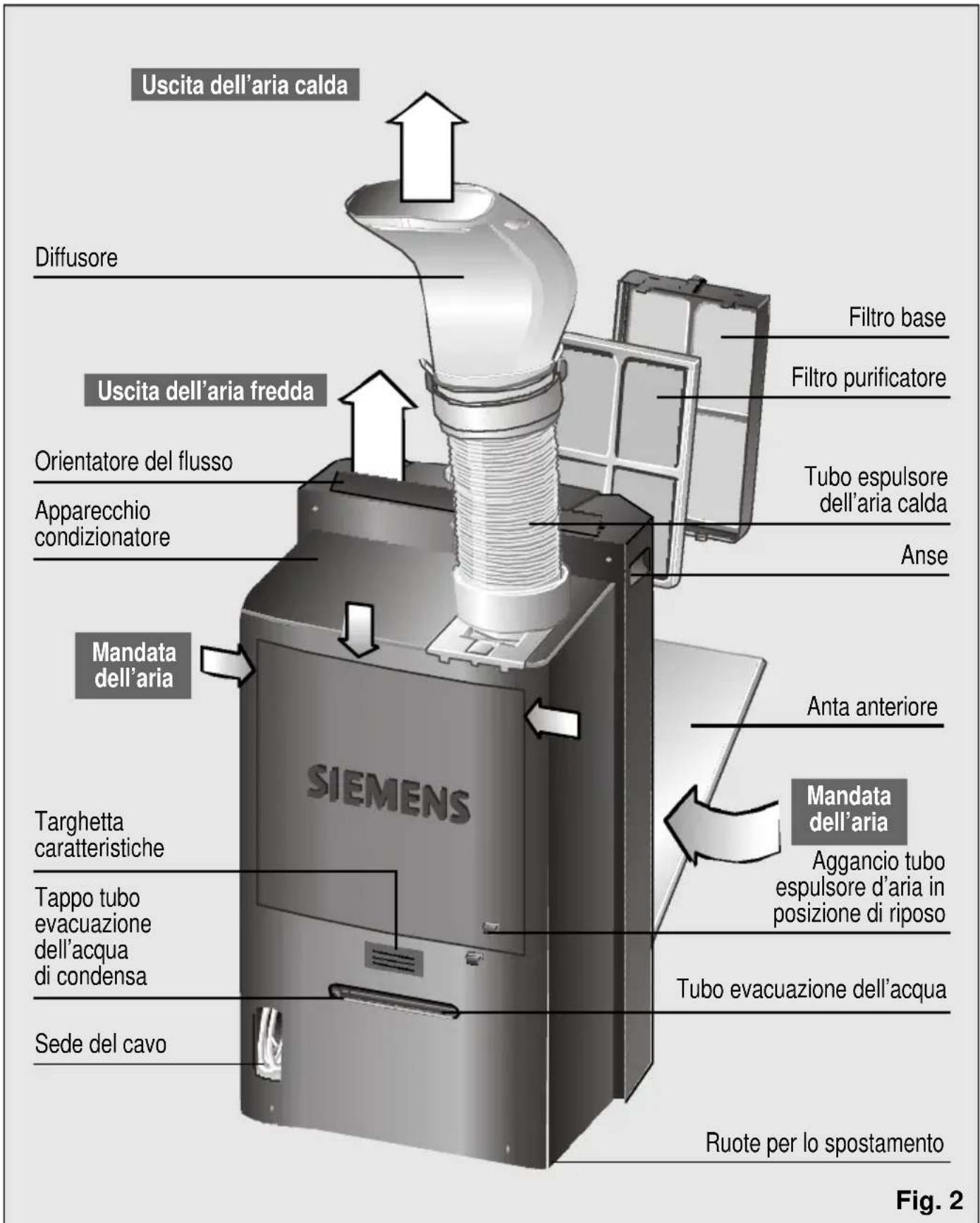

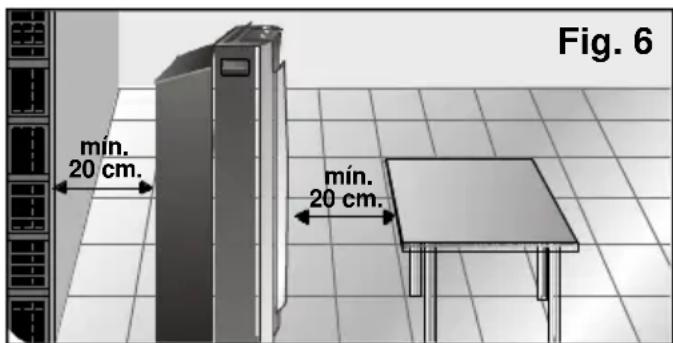

per terminale e la sua lunghezza sarà inferiore ai 25 m. ❏ Il cavo di collegamento alla rete elettrica è munito di una sede nel fianco posteriore dell’apparecchio. Vedasi Fig. 2. ❏ Non permettete l’entrata d’acqua né coprite le entrate e uscite d’aria del vostro apparecchio. ❏ Per sicurezza, prima di collegare il vostro apparecchio è necessario che sia lontano almeno 20 cm da qualsiasi superficie vicina, Fig. 6. mín. 20 cm. mín. 20 cm. Fig. 6 Attenzione! Se per qualsiasi motivo fosse necessario sostituire il cavo di collegamento alla rete elettrica con uno nuovo, esso dovrà essere sostituito soltanto da personale autorizzato del Servizio Tecnico Ufficiale. Se l’apparecchio viene spento e riacceso, il compressore si riavvierà dopo circa 3 minuti. Questo tempo è necessario per garantire il suo corretto funzionamento. Evitate di entrare a contatto diretto con l’aria espulsa dal tubo d’evacuazione.101 Condizioni d’uso Condizioni di trasporto L’apparecchio è munito di ruote per agevolarne il trasporto. Se fosse necessario, potete ribaltarlo per agevolarne lo spostamento. In questo caso è conveniente aspettare un tempo minimo di un’ora prima di collegare ancora l’apparecchio. ❏ Svuotate prima l’acqua di condensa che ci può essere nel serbatoio interno, sfilando dalla sua sede il tubo di scolo dell’acqua e smontando il tappo Fig. 7 per evacuare l’acqua prodotta. All’avvenuto svuotamento del serbatoio, non dimenticate di collocare tappo e tubo nelle loro sedi. Durante il condizionamento, parte dell’acqua condensata si evapora automaticamente ed è evacuata verso l’esterno insieme all’aria espulsa attraverso il tubo espulsore d’aria calda. In condizioni d’alta umidità l’apparecchio accumulerà acqua condensata nel serbatoio interno. Raggiunto un determinato livello, si accenderà la spia, Fig. 3, che indica il riempimento del serbatoio dell’acqua condensata e la necessità di vuotarlo. In questo caso, l’apparecchio non raffredda più e dovrete evacuare l’acqua come spiegato in "Condizioni di trasporto", Fig. 7. ❏ Si consiglia di spegnere l’apparecchio durante l’evacuazione dell’acqua. Attenzione! Ricordiamo che quando si spegne Istruzioni d’uso Climatizzazione In questa funzione l’apparecchio raff r e d d a , purifica e deumidifica simultaneamente l’aria dell’ambiente, creando così un clima gradevole. ❏ Collegare l’apparecchio alla rete elettrica. ❏ Rivolgere il tubo espulsore dell’aria calda verso l’esterno. Per evitare un eccessivo rumore e perdita d’efficienza è necessario collocare il tubo espulsore d’aria come descritto nella Fig. 14. Vedasi punto "Possibilità d’evacuare l’aria all’esterno". ❏ Verificare che il tappo, Fig. 1, sia situato nel tubo d’evacuazione per evitare così che l’acqua possa uscire all’esterno e bagnare la superficie d’appoggio. ❏ Alzare l’orientatore d’aria situato nella parte superiore dell’apparecchio. Nei modelli PA0430M quest’orientatore non è installato con l’apparecchio. Vedasi fig 25 e 26 nel punto "Riscaldamento". ❏ Selezionare la funzione di climatizzazione massima o silenziosa , Fig. 8. (La funzione di climatizzazione silenziosa diminuisce la portata d’aria dell’apparecchio). ❏ Collocare il termostato sulla temperatura desiderata Fig. 9. Se l’apparecchio si spegne automaticamente a causa del termostato, si dovrà aspettare che la temperatura ambiente aumenti 2-3°C perché riprenda il suo funzionamento. Fig. 7

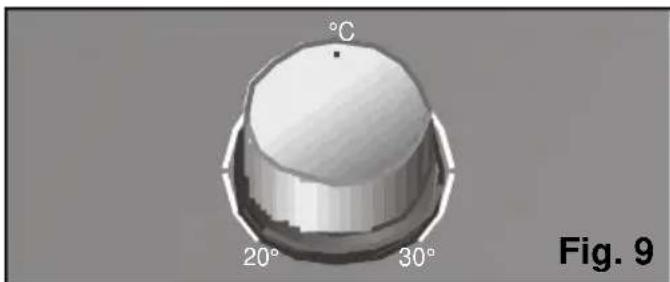

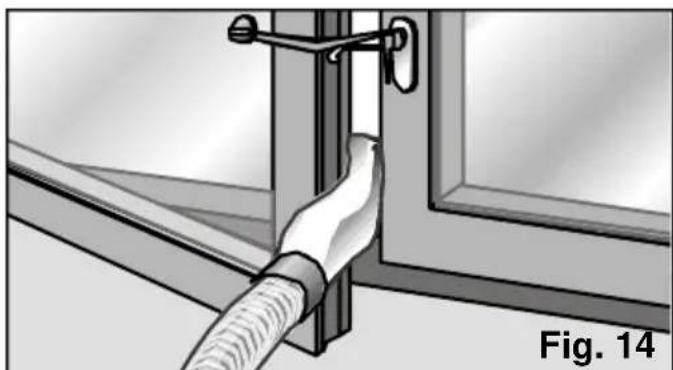

20° Fig. 9Installazione mobile ❏ Aprite leggermente la finestra e introducete il diffusore tra l’anta e la cornice. ❏ Chiudete la finestra il più possibile e sostenetela con la ventosa fornita, Fig. 14. Fig. 14

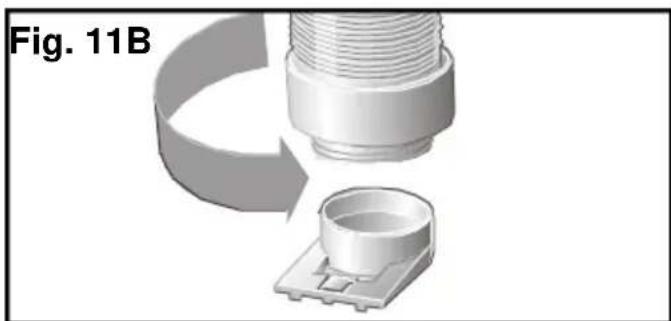

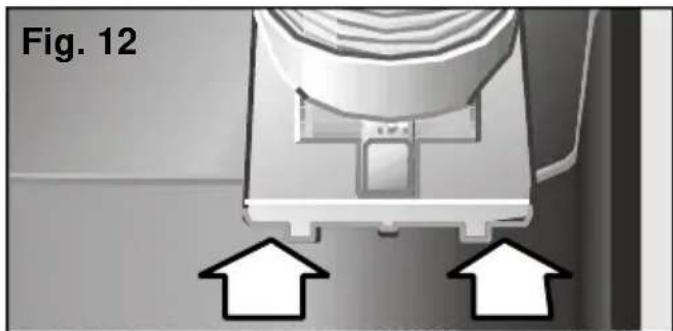

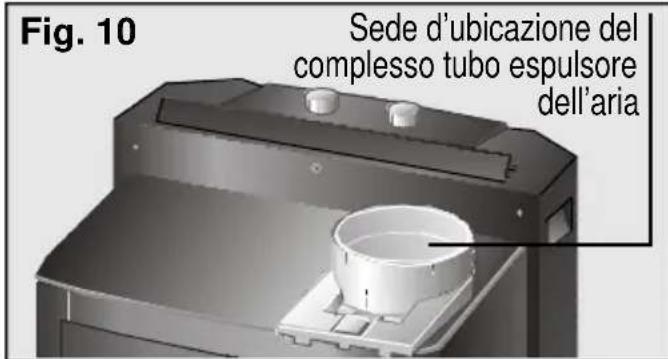

Istruzioni d’uso l’apparecchio è necessario aspettare circa 3 minuti prima che il compressore si riaccenda. È il tempo necessario per garantire il corretto funzionamento dell’apparecchio. Possibilità d’evacuare l’aria all’esterno Sistemazione del tubo espulsore dell’aria e accessori nell’apparecchio. Collocate il tubo espulsore d’aria nell’accoppiamento con linguetta “push” e avvitatelo in senso antiorario, Fig. 10. Sede d’ubicazione del complesso tubo espulsore dell’aria Fig. 10 Se vi è più facile, potete estrarre l’accoppiamento dall’attrezzatura premendo la linguetta “push” e sfilandolo in fuori Fig. 11A. Quando sia fuori, avvitate il tubo espulsore secondo la fig. 11B, assicurandovi del suo ancoraggio corretto. Fig. 11A Fig. 11B Fig. 12 Collocate in seguito questo insieme nell’attrezzatura, inserendolo nella sua sede. Fig. 12. Ancoraggio diffusore – tubo evacuazione dell’aria Collocate il diffusore nell’estremo libero del tubo premendo leggermente entrambi lati fino a sentire un “clac”. Assicuratevi che i fermagli rimangano chiusi, in modo da evitare che il diffusore caschi giù Fig 13. Fig. 13 ¡clac!103 Istruzioni d’uso ❏ Rimuovete il diffusore e collegate il tubo espulsore d’aria all’accessorio. ❏ Nel caso di un’installazione fissa attraverso finestra, si usa soltanto il pezzo finale trasparente dell’accessorio e bisogna eseguire nel vetro un buco di 14 cm

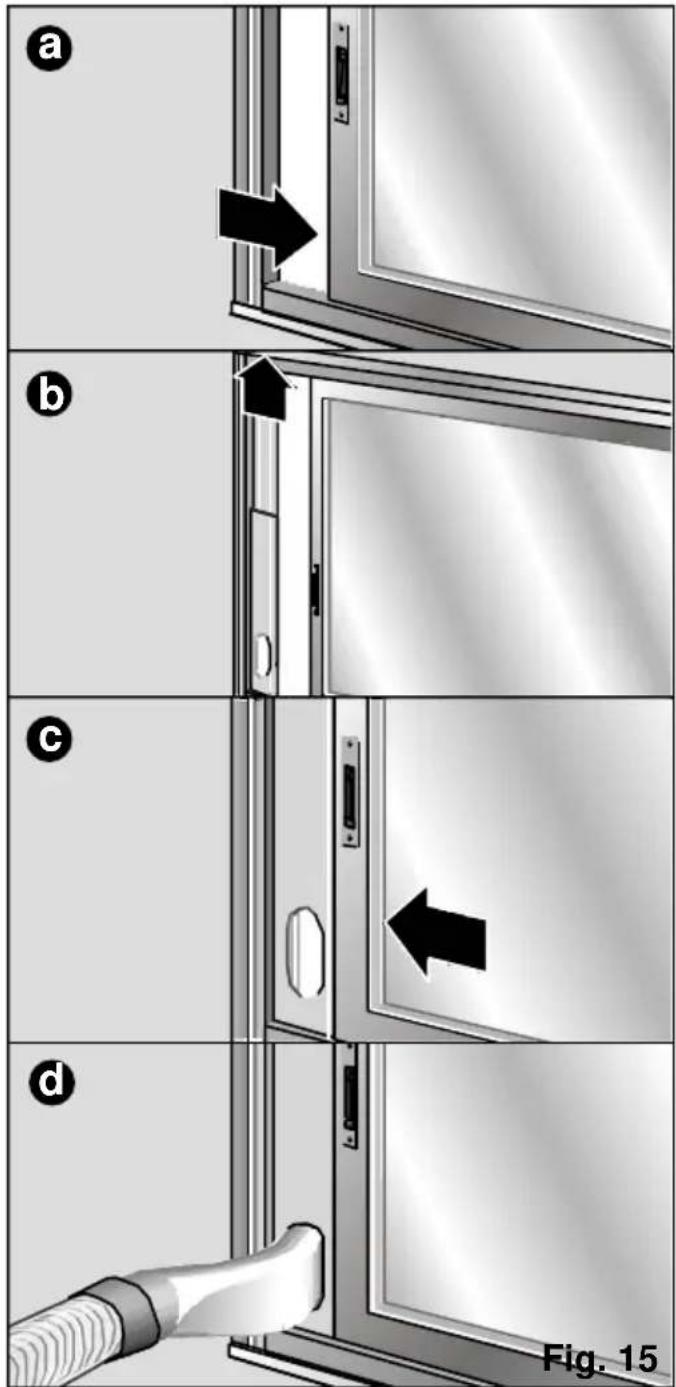

• Può usarsi anche l’accessorio d’istallazione slitta finestra / balcone (vedasi "Descrizione degli accessori"), Fig. 15: a, b, c, d. Esso serve sia per finestre orizzontali, sia verticali/ balconi.

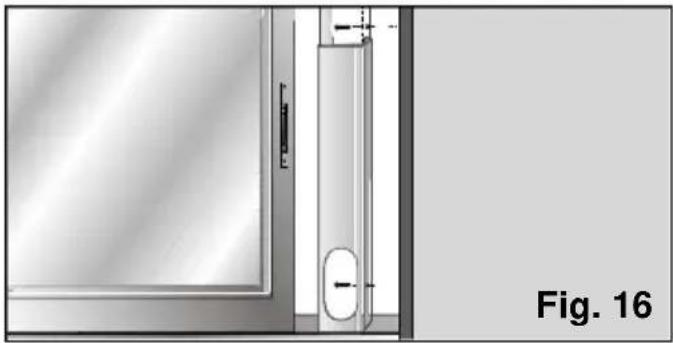

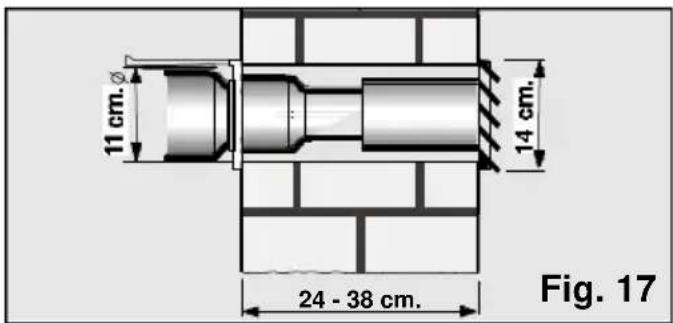

• Per poterlo fissare nella finestra / balcone è munito di due fori laterali. Tramite due viti (non comprese nell’accessorio) l’utente potrà fissarlo sulla cornice o sul muro senza pericolo che possa muoversi o cadere dalla sua posizione, Fig. 16. Note: Non allungare senza motivo il tubo espulsore dell’aria calda (lunghezza massima:140 cm). Fig. 16 Installazione fissa Si fa usando l’accessorio bocchettone / bocchettone finestra, vedasi "Descrizione degli accessori". ❏ Per espellere l’aria calda attraverso il muro bisogna eseguire un foro in esso per collocarvi il bocchettone, Fig. 17.

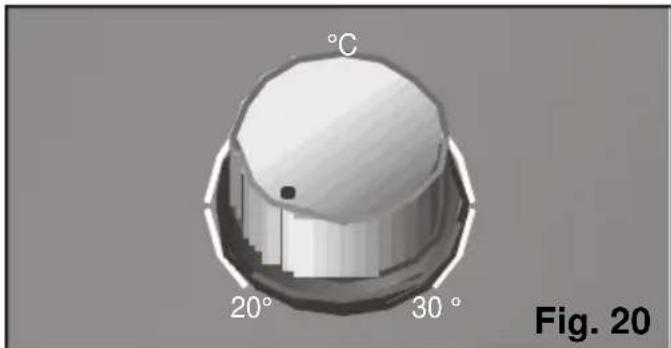

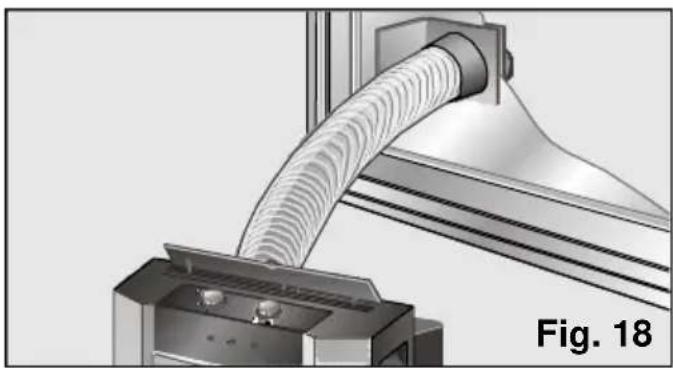

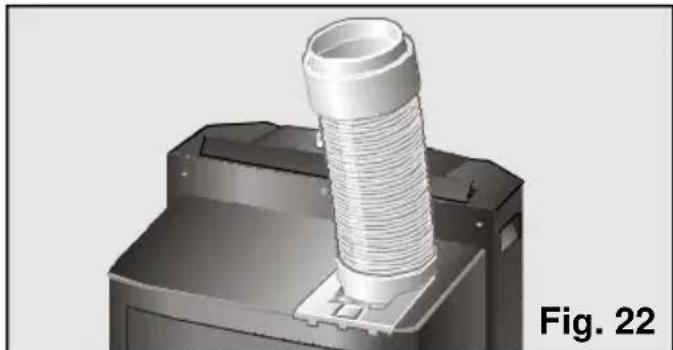

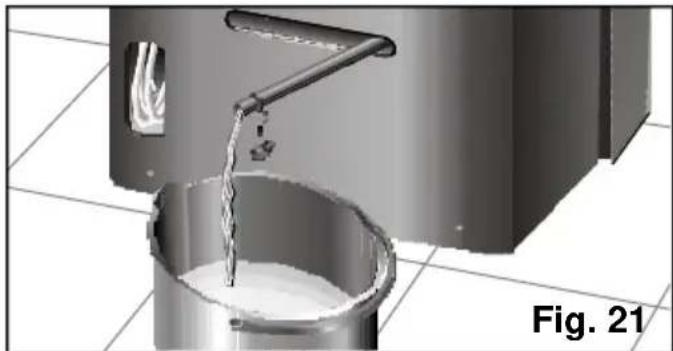

Fig. 17 Fig. 18Deumidificazione Nella posizione l’apparecchio riduce l’umidità dell’ambiente e purifica. ❏ Collocate il termostato in posizione di minima temperatura, Fig. 20. ❏ Situate un recipiente all’uscita del tubo e rimuovete il tappo per raccogliere l’acqua di condensa, Fig. 21. Attenzione! La quantità d’aria deumidificata può variare a seconda delle condizioni ambientali (Ve d a s i “Dati tecnici”). ❏ Estraete il diffusore e collocate il tubo espulsore d’aria nella posizione indicata nella figura 22. ❏ Se così si vuole è anche possibile smontare completamente il tubo espulsore. ❏ Alzare l’orientatore d’aria situato nella parte superiore dell’apparecchio. Nei modelli PA0430M quest’orientatore non è installato con l’apparecchio. Vedasi figure 25 e 26 nel punto "Riscaldamento". ❏ Selezionate la funzione di deumidificazione nel comando selettore di funzioni. Fig. 23.

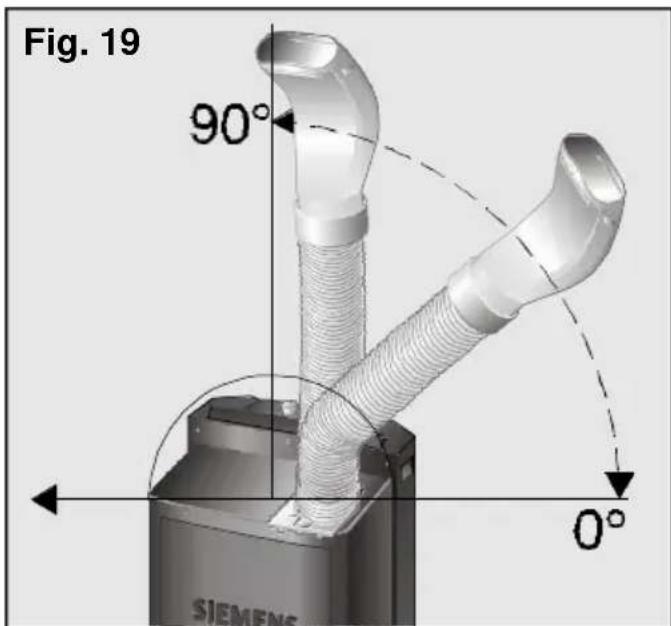

Istruzioni d’uso Quando il tubo è ormai collocato, non devono eseguirsi curve a gomito altrimenti si impedirebbe l’idonea uscita d’aria calda che può implicare inoltre una riduzione della potenza frigorifera e del rendimento. Per raggiungere la massima efficienza di refrigerazione e il minimo livello di rumore è consigliabile collocare il tubo espulsore ad un’altezza superiore all’altezza totale dell’apparecchio, Fig. 19. Fig. 19 30 °

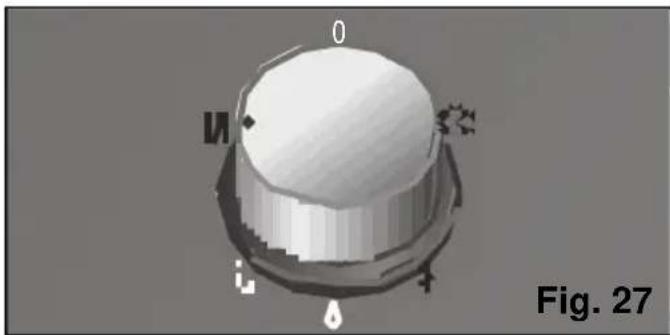

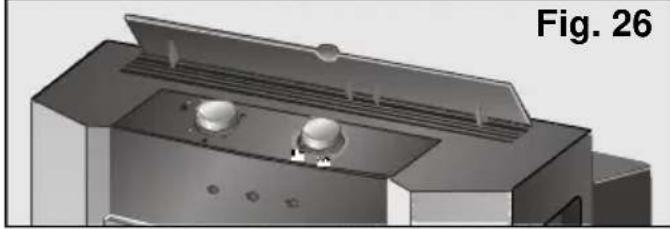

Istruzioni d’uso ❏ Selezionate la funzione riscaldamento. Fig. 27. ❏ Collocate il termostato nella temperatura desiderata. Raggiunta questa temperatura, l’apparecchio si spegne automaticamente e si riaccenderà quando scenda 2-3°C. Attenzione! Non coprite le entrate e uscite d’aria del vostro apparecchio! ❏ Nei casi e modelli che ne siano muniti, consigliamo di lasciare i filtri opzionali installati indipendentemente dalla funzione scelta (climatizzazione, deumidificazione, purificazione dell’aria). Così otterrete una maggiore efficacia purificatrice. Riscaldamento (soltanto nel modello PA0430M) Nella posizione l’apparecchio riscalda l’aria della stanza fino a raggiungere la temperatura desiderata dall’utente, purificando anche l’aria dell’ambiente. ❏ Collegate l’apparecchio alla rete elettrica. ❏ Collocate il tubo espulsore dell’aria nello stesso modo che nella funzione deumidificazione. ❏ Nei modelli PA0430M quest’orientatore d’aria non è installato con l'apparecchio. Per una migliore distribuzione del flusso d’aria, il fabbricante ne consiglia l’installazione previa. Il modo di collocamento dell’ orientatore è indicato nelle figure allegate. Quando si cambia la funzione, non dimenticarsi di collocare il tappo del tubo d’evacuazione dell’acqua, altrimenti uscirebbe dell’acqua appena l’apparecchio incominciasse a funzionare. Tenete sempre conto che per far funzionare l’apparecchio bisogna che la temperatura ambiente sia maggiore o uguale ai 18°C. Purificazione dell’aria In questa funzione viene ricircolata l’aria all’interno della stanza (ventilazione), passandola attraverso un filtro purificatore. L’apparecchio è munito di un filtro base e un filtro purificatore per evitare: - Pollini, batteri e polvere. ❏ Collocate il tubo espulsore dell’aria nella stessa posizione che nel modo deumidificazione. ❏ Alzare l’orientatore d’aria situato nella parte superiore dell’apparecchio. Nei modelli PA0430M quest’orientatore non è installato con l’apparecchio. Vedasi figure 25 e 26 nel punto "Riscaldamento". ❏ Selezionate la velocità di purificazione: massima o silenziosa , Fig. 24. Fig. 24 Fig. 25 Fig. 26

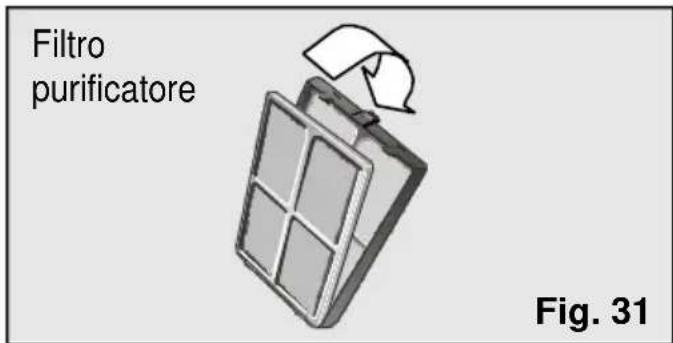

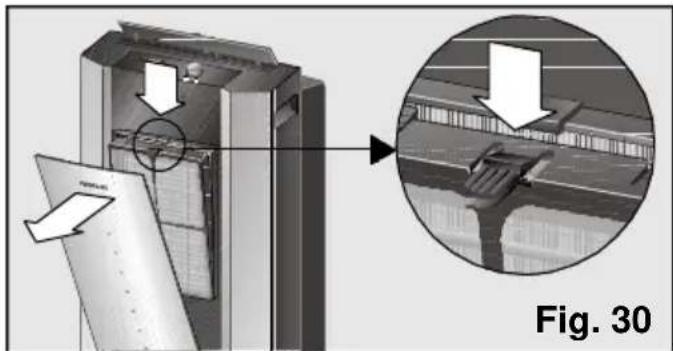

Fig. 27Questi modelli sono provvisti inoltre di un filtro purificatore collocato all’interno del filtro basico. Affinché il filtro purificatore sia operativo bisogna sostituirlo ogni anno. (Questi accessori potranno essere acquistati presso il Servizio Ufficiale del Fabbricante o presso i distributori autorizzati). Vedasi punto "Descrizione degli accessori". Installazione del filtro purificatore: ❏ Estrarre il filtro base dell’apparecchio, Fig. 30. ❏ Collocare il filtro purificatore nel filtro base come indicato nella Fig. 31. ❏ Installare questo filtro nell’apparecchio, facendo combaciare le pattine inferiori con i fori situati nella carcassa anteriore dell’apparecchio, premendo il fermaglio superiore fino a sentire un "clic" a conferma che il complesso è collocato correttamente. ❏ Chiudere l’anta anteriore dell’apparecchio. ❏ Collocare soltanto un complesso di filtri sul supporto in modo da mantenere la potenza frigorifera. Notes: Per evitare che l’anta anteriore dell’apparecchio cada e provochi danni fisici e/o materiali questi modelli sono

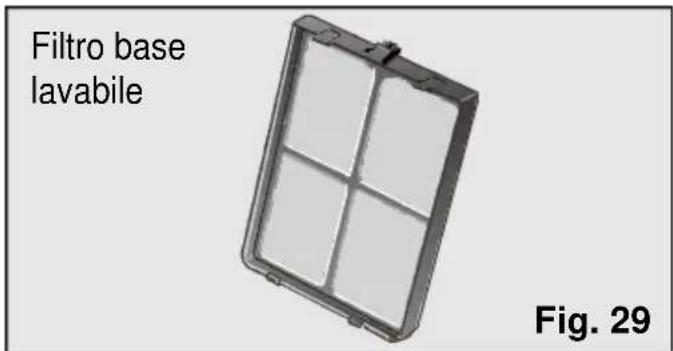

Pulizia e manutenzione Pulizia dell’apparecchio ❏ Per sicurezza, prima di agire sull'attrezzatura bisogna staccarla dalla rete elettrica. ❏ L’apparecchio può essere pulito con un panno o spugna, acqua tiepida e un detersivo leggero. ❏ Non usate mai dell’acqua calda (oltre i 40°C), candeggina, petrolio, benzina, acidi, pagliette, spazzole o detersivi abrasivi, ed evitate l’entrata d’acqua nell’apparecchio. ❏ Non pulite l’apparecchio con una spazzola. Pulizia e sostituzione di filtri purificatori Per avere accesso alla sostituzione del filtro purificatore bisogna aprire l’anta anteriore dell’unità (non bisogna rimuoverla): basta premere leggermente in avanti l’anta. L’anta si apre fino ad una battuta di sicurezza senza rischio di cadere, Fig. 28. Tutti i modelli sono provvisti di un filtro base d’aria che bisogna pulire nel tempo, Fig. 29. In merito bisogna soltanto premere il fermaglio situato nella parte superiore ed estrarlo dalla sua sede, Fig. 30. Per lavarlo basta sciacquarlo in acqua del rubinetto, asciugarlo e rimetterlo a posto. Filtro base lavabile Fig. 28 Fig. 29 Fig. 30 Filtro purificatore Fig. 31107 Pulizia e manutenzione muniti di un fermo di sicurezza fino il quale essa può essere aperta. Per una maggiore comodità qualora si pulisce o si sostituiscono i filtri è anche possibile rimuovere l’anta dell’apparecchio (l’utente deve tirare con forza l’anta verso di sé). In questo caso, o se per qualunque altro motivo l’anta uscisse dalla propria sede originale, l’utente dovrà seguire i passi seguenti per la sua collocazione corretta: 1° Alzare l’anta fino ad estrarla dagli appoggi inferiori, (Fig. 32: a). 2° Posizionare il fermaglio in plastica nella scanalatura frontale dell’apparecchio (a forma di T) e spostarlo in giù fino il fermo di sicurezza, (Fig. 32: b). 3° Facendo attenzione, collocare le patte inferiori dell’anta nei fermi frontali dell’apparecchio in modo da evitare che la patta in plastica già collocata nel passo anteriore esca dalla propria posizione,(Fig. 32: c). In seguito a questi passi l’utente dovrà assicurarsi che l’anta sia stata collocata correttamente e che non cada quando la si apra di nuovo. (L’anta rimane aperta fino al fermo di sicurezza). Altrimenti si dovranno ripetere i passi 1° e 2°. Condizioni di deposito Alla fine d’ogni stagione, per fare in modo che l’apparecchio occupi il minore spazio possibile, il tubo d’evacuazione dovrà essere collocato in posizione di riposo. ❏ Per farlo, piegare il tubo verso la parte posteriore dell’apparecchio e trattenerlo dall’attacco diffusore, Fig. 33 e 34. Prima del suo uso all’inizio della stagione ❏ Pulite il filtro dell’aria. ❏ Pulite quindi il coperchio e le bocchette se del caso. Fig. 32

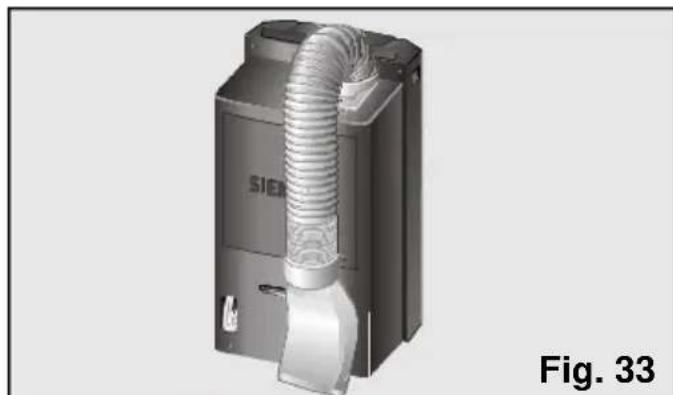

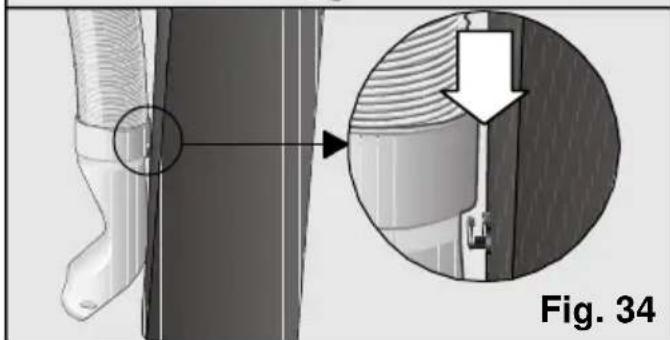

• Fig. 33 Fig. 34108 Considerazioni che vi faranno risparmiare chiamate al Servizio Tecnico Condizioni generali di funzionamento Cosa fare se ? l’apparecchio non funziona ❏ Verificate che la spina sia inserita. ❏ Verificate che il selettore di funzioni non sia sulla posizione inattiva. ❏ Verificate che ci sia energia nella rete e che il fusibile non sia bruciato. ❏ Regolate il termostato ad una temperatura minore l’apparecchio non funziona e la spia luminosa d’indicazione di pieno del serbatoio d’acqua di condensa è accesa ❏ Collocate l’apparecchio su un pavimento orizzontale. Se la spia è ancora accesa, vuotare il serbatoio interno d’acqua dell’apparecchio. (Vedansi istruzioni in "Climatizzazione") l’apparecchio non raffredda abbastanza ❏ Verificate che le unioni del tubo espulsore dell’aria calda siano idonee. ❏ Verificate che la traiettoria del tubo d’espulsione non sia troppo curvata e che la sua lunghezza non superi i 140 cm. ❏ Verificate che il tappo del tubo d’evacuazione dell’acqua sia collocato nel suddetto tubo. ❏ Collocate la ventosa in modo che l’intercapedine della finestra sia minima. ❏ Chiudete le persiane per minimizzare la radiazione solare rilevate acqua nell quadro del pulpito di controllo o nella sede di disposizione del filtro base ❏ Non dovete preoccuparvi: è dovuto al funzionamento stesso dell’apparecchio. Considerazioni generali sul livello di rumore l’apparecchio produce un rumore eccessivo Bisogna distinguere tra due tipi di rumore: quello dovuto al funzionamento normale dell’apparecchio e quello di facile soluzione. In seguito sono descritti alcuni di questi possibili rumori in modo da poterli determinare meglio. Rumori perfettamente normali ❏ Se sentite un rumore ciclico d’acqua, gorgoglio, è dovuto al funzionamento della pompa che fa ricircolare l’acqua per migliorare la potenza dell’apparecchio. ❏ Se sentite dei rumori simili a dei mormorii sordi, sono inevitabili e dovuti al funzionamento del compressore. ❏ Se sentite un leggero sibilo, si tratta del suono prodotto dal passaggio del refrigerante attraverso i tubicini dell’apparecchio quando si accende il compressore. ❏ Se sentite un breve rumore tipo "clic", si tratta del rumore generato dall’accensione o spegnimento della pompa o il rumore generato dal regolatore quando accende o stacca l’elettronica. Rumori di facile soluzione ❏ Assicuratevi che il tubo espulsore d’aria, oltre ai manicotti del diffusore e del collettore, sino fissati saldamente all’apparecchio. ❏ Verificate che l’entrata e uscita d’aria dell’apparecchio siano liberi da ostacoli. ❏ Verificate che l’apparecchio non sia a contatto diretto con mobili o altri elettrodomestici, in modo da evitare che l’uscita d’aria incida direttamente su di loro e ne aumenti il livello sonoro. Qualsiasi altro guasto o riparazione deve essere portato a termine da un tecnico specializzato. Consultate il distributore autorizzato, il Servizio Clienti o la nostra Rete di Servizi Tecnici del Fabbricante.109 Servizio Tecnico / Garanzia / Dati tecnici Servizio Tecnico Se dopo aver tenuto conto delle istruzioni d’uso e installazione, in particolare quanto indicato nel capitolo "Considerazioni
• " il vostro apparecchio non funzionasse, ricordate che la nostra Rete di Servizi Tecnici è alla vostra disposizione. Perciò, quando comunichiate il guasto, indicate il modello (E-NR) e il n. di fabbricazione (FD) del vostro apparecchio, che troverete nella targa di caratteristiche, Fig. 2. Garanzia In ogni paesi sono valide le condizioni di garanzia stabilite dalle relative Societá Distributrici. Per ulteriori dettagli in merito dovrete recarvi presso il Distributore dove avete acquistato il vostro apparecchio, fornendogli il modello e il n. di fabbricazione. Per qualsiasi intervento realizzato durante la garanzia, è imprescindibile inoltrare lo scontrino dell’acquisto dell’apparecchio. Dati tecnici Modello PA0430M Consumo massimo (W) 950 Climatizzazione (W) 2000 Efficienza energetica, (lettera) C Deumidificazione (l/giorno) (*) 40 Potenza in modo riscaldamento (W) 1800 Fusibile (A) 10 Gamma di funzionamento - Refrigerazione (min./max. °C) 20 – 35 - Deumidificazione (min./max. °C) 18 – 35 (*) Se le condizioni dell’ambiente da deumidificare sono diverse da 30ºC e 80% d’umidità relativa, la quantità d’acqua può essere diversa.Innehållsförteckning Miljöskydd Så blir Du av med förpackningen p. 111
