SCD487 - Babymonitorer PHILIPS - Gratis bruksanvisning och manual

Produkttyp	Bebisvakt (babyphone)
Märke	Philips
Modell	SCD487
Teknik	DECT (Digital Enhanced Cordless Telecommunication)
Strömförsörjning babyenhet	Nätadapter 9 V / 300 mA DC eller 4 AA-batterier 1,5 V (ingår inte)
Strömförsörjning föräldraenhet	Nätadapter 3,6 V / 200 mA DC eller 2 AAA-batterier 1,5 V (ingår inte)
Utomhusräckvidd	Upp till 300 meter (ideala förhållanden)
Inomhusräckvidd	Upp till 50 meter (beroende på hinder)
Huvudfunktioner	Ljudövervakning, Talk-funktion (tvåvägskommunikation), mikrofonkänslighetsjustering, volymjustering, nattlampa, Page-funktion (sökning av föräldraenhet)
Visuella indikatorer	LINK-indikator (fast grön = anslutning etablerad), ljudnivåindikatorer (5 nivåer), batterinivåindikator
Larm	Ljudsignal på föräldraenheten vid förlorad anslutning eller svaga batterier
Knappar och reglage	På/av, volym +/-, känslighet, Talk, nattlampa, Page
Användning med batterier	Automatisk övergång till batteri vid strömavbrott (automatiskt relä)
Säkerhetsavstånd	Babyenhet minst 1 meter från barnet; placera inte i sängen eller spjälsängen
Underhåll och rengöring	Rengör med fuktig trasa. Kontrollera batterier var 6:e månad om nätansluten
Driftstemperatur	0 °C till 40 °C
Garanti och service	Philips global garanti, kundsupportcenter (nummer på garantisedel)
Miljöinformation	Produkten är återvinningsbar, släng inte med hushållsavfall (enligt direktiv 2002/96/EG)

Vanliga frågor - SCD487 PHILIPS

Vad är räckvidden för Philips SCD487 babyvakt?

Utomhusräckvidden kan nå 300 meter under ideala förhållanden (fri luft). Inomhus är den cirka 50 meter, men kan minskas av väggar, dörrar och andra hinder.

Kan jag använda babyvakten endast på batterier?

Ja, båda enheterna fungerar på batterier (4 AA-batterier för babyenheten, 2 AAA-batterier för föräldraenheten) eller via nätström. Vid strömavbrott är övergången till batteri automatisk.

Hur justerar jag mikrofonkänsligheten på babyenheten?

På föräldraenheten trycker du kort på knappen SENSITIVITY (B-2) och använder sedan knapparna + och - (B-10) för att justera. Ljudnivåindikatorerna (B-9) visar inställningen: 1 orange = låg känslighet, 5 orange = maximal känslighet (kontinuerlig sändning).

Hur pratar jag med mitt barn via babyvakten?

Håll ner knappen TALK (B-1) på föräldraenheten och tala tydligt i mikrofonen (B-5). Släpp knappen för att höra ditt barn igen. Medan du talar hör du inte ditt barn.

Vad gör jag om jag tappar bort föräldraenheten?

Använd Page-funktionen: tryck kort på knappen PAGE (A-6) på babyenheten. Föräldraenheten avger en ljudsignal för att hjälpa dig hitta den. Tryck på PAGE igen eller på en knapp på föräldraenheten för att stoppa signalen.

Hur aktiverar eller avaktiverar jag nattlampan?

Tryck kort på nattlampans knapp (A-7) på babyenheten för att tända den. Tryck igen kort för att släcka. Nattlampan mörknar gradvis. Används på batteri, stäng av den för att spara energi.

Vad betyder blinkande eller fasta LINK-indikatorer?

En blinkande grön LINK indikerar att enheten söker anslutning. Fast grön betyder att anslutningen är etablerad. Röd indikerar förlorad anslutning (utom räckhåll eller svaga batterier).

Varför avbryts ljudet eller anslutningen?

Detta inträffar vanligtvis vid räckviddsgränsen. Flytta enheterna närmare eller minska avståndet. Vänta cirka 30 sekunder för att anslutningen ska återupprättas. Kontrollera även att batterierna är tillräckligt laddade.

Hur återställer jag till fabriksinställningarna?

Slå på varje enhet genom att hålla på/av-knappen intryckt i 2 sekunder. När LINK-lampan tänds, tryck omedelbart på knappen volym - i 1 sekund. Standardinställningarna återställs (föräldraenhet: volym 1, känslighet 3; babyenhet: volym 3, nattlampa avaktiverad).

Är babyvakten skyddad mot avlyssning?

Ja, DECT-tekniken använder 120 kanaler som garanterar skydd mot störningar från andra enheter och säkerställer en säker överföring.

BRUKSANVISNING SCD487 PHILIPS

C. Vad du behöver mer

Båda enheterna kan användas på elnätet eller med batteri. För användning med batteri behöver du:

• 4 st. 1,5V-batterier i AA-storlek för babyenheten (medföljer ej);
• 2 st. 1,5V-batterier i AAA-storlek för föräldraenheten (medföljer ej).

3 Illustrationer

124 Teckenförklaring

124 Babyenhet 124 Föräldraenhet 124 Vad du behöver mer

125 Innehåll

126 Välkommen

126 Säkerhetsinformation

126 Göra din babyvakt klar för användning

129 Justera högtalarvolymen 130 Tala till barnet 130 Justera mikrofonens känslighet 131 Övervaka barnet ljudlöst 131 Koppla på / av nattlampan 132 Sätt fast / ta bort bältesklämman 132 Söka föräldraenheten

133 Felsökning

135 Vanliga frågor

136 Viktig information

136 Tekniska specifikationer 136 Underhåll 137 Miljöinformation 137 Återgång till fabriksinställningarna

138 Garanti och service

Philips är kända för sina praktiska och tillförlitliga produkter som ger nyblivna föräldrar den trygghet de behöver. Du kan lita på denna babyvakt från Philips dygnet runt, genom att du kan alltid höra barnet tydligt utan några distraherande ljud.

Din SCD487 använder sig av DECT-teknologi, som garanterar frihet från störningar från andra trådlösa apparater och ger en klar signal mellan föräldraenheten och babyenheten.

Läs denna bruksanvisning noga innan du börjar använda babyvakten, och behåll den så du kan komma tillbaka till den senare. Babyvakten är avsedd som ett hjälpmedel. Den är ingen ersättning för ansvarskännande och korrekt övervakning från en vuxen, och ska inte användas som en sådan.

• Se till att babyenheten och adapterkabeln alltid är utom räckhåll för barnet (minst 1 meter bort).
• Lägg aldrig babyenheten i barnets säng eller lekhagen.
• Täck aldrig över babyvakten (med en handduk, filt eller dylikt).
• Använd aldrig babyvakten på fuktiga ställen eller nära vatten.
• Kontrollera att spänningen som anges på adaptrarnas märkplåt (A-11, B14) överensstämmer med elnätets spänning innan du sätter i kontakterna i ett vägguttag.
• Utsätt inte babyvakten för stark kyla, hetta eller ljus (t.ex. direkt solljus).
• Öppna inte höljena till babyenheten eller föräldraenheten (utom locken till batterifacken). Då kan du få en elektrisk stöt.

Göra din babyvakt klar för användning

Babyenhet

Babyenheten kan användas på elnätet eller med batteri. Om du har batterier ilagda i babyvakten fortsätter den att fungera vid strömavbrott.

Användning på elnätet

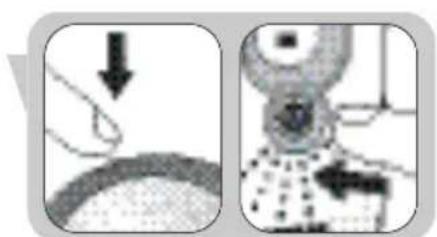

1. Sätt i nätadapterns sladd (A-11) i nät-ingången (DC 9V / 300mA - A-10) på babyenheten. 2. Sätt nätadaptern (A-11) i ett vägguttag.

→ Babyenheten är nu klar för användning på nätet.

Göra din babyvakt klar för användning

SV

Användning med batterier

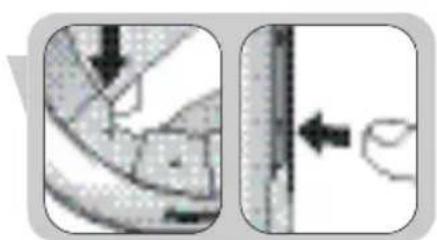

Öppna batterifacket genom att vrida locket (A-9) till vänster (OPEN), med handflatan. Ta av locket.

2. Lägg i fyra 1,5 V-batterier av AA-storlek. Se till att de kommer åt rätt håll, se + och - inuti batterifacket. (Batterier medföljer inte. Vi rekommenderar alkaliska batterier från Philips).

3. Sätt tillbaka locket till batterifacket (A-9). Stäng facket genom att vrida locket (A-9) till höger (CLOSE▶), med handflatan.

→ Babyenheten är nu klar för användning med batterier.

Föräldraenhet

Föräldraenheten kan användas på elnätet eller med batteri. Om du har batterier ilagda i babyvakten fortsätter den att fungera vid strömavbrott. En annan fördel är att du kan bära omkring den i och utanför huset.

Användning på elnätet

1. Sätt i nätadapterns sladd (B-14) i nät-ingången (DC 3,6 V / 200 mA - B-3) på föräldraenheten.

2. Sätt i nätadaptern (B-14) i ett vägguttag.

Föräldraenheten är nu klar för användning på nätet.

Användning med batterier

Öppna batterifacket genom att skjuta locket (B-12) nedåt.

Göra din babyvakt klar för användning

Lägg i två 1,5 V-batterier av AAA-storlek. (Batterier medföljer inte. Vi rekommenderar alkaliska batterier från Philips). Se till att de kommer åt rätt håll, se + och - inuti batterifacket.

Sätt tillbaka locket till batterifacket (B-12). Stäng facket genom att skjuta locket (B-12) uppåt tills det knäpps fast.

Föräldraenheten är nu klar för användning med batterier.

Observera:

Batterierna töms så småningom även när enheterna är avstängda och det ligger batterier i. När batterierna är nästan uttömda börjar batterikontrollampan på föräldraenheten (B-7) att blinka rött, och lampan på babyenheten (A-8) lyser med fast sken.

Använda babyvakten

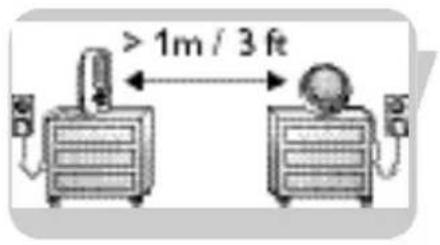

Ställ båda enheterna i samma rum för att testa anslutningen. Se till att babyenheten är på minst 1 meters avstånd från föräldraenheten.

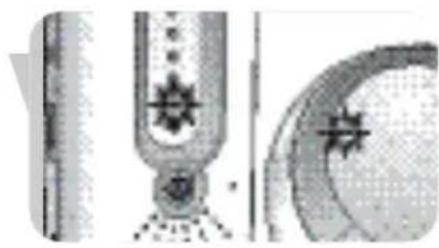

Håll ner på/av-knappen (A-1) på babyenheten i 2 sekunder.

Nattlampan (A-3) tänds då helt kort. LINK-lampan (A-2) lyser först rött och börjar sedan blinka grönt medan den söker kontakt med föräldraenheten.

Håll ner på/av-knappen (B-6) på föräldraenheten i 2 sekunder.

Ljudnivålampan (B-9) lyser orange väldigt kort. Batterikontrollampan (B-7) lyser rött väldigt kort. LINK-lampan (B-8) lyser först rött och börjar sedan blinka grönt medan den söker kontakt med babyenheten.

LINK-lampan (A-2, B-8) på båda enheterna blinkar grönt tills kontakt har uppnåtts. Det kan ta upp till 30 sekunder. Båda LINK-lamporna (A-2, B-8) lyser sedan med fast grönt sken. Om ingen kontakt har uppnåtts efter 30 sekunder, lyser båda LINK-lamporna (A-2, B-8) rött, och föräldraenheten piper då och då.

4 Ställ babyenheten på minst 1 meters avstånd från barnet.

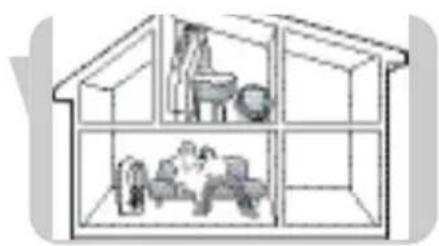

5 Ställ föräldraenheten på önskad plats inom babyenhetens räckvidd men minst 1 meter från babyenheten. För mer information om räckvidd, se 'Tekniska specifikationer'.

Du kan nu lyssna på ditt barn.

Andra funktioner

Justera högtalarvolymen

• Tryck helt kort på volymknapparna + och - (A-4) på babyenheten för att öka/minska högtalarvolymen på babyenheten.

Tryck helt kort på volymknapparna + och - (B-10) på föräldraenheten för att öka/minska högtalarvolymen på föräldraenheten.

Obs:

• Om du håller ner volymknapparna + och - (A-4, B-10) för länge, justeras inte volymen.
• Om volymen är inställd på hög nivå går det åt mer ström.

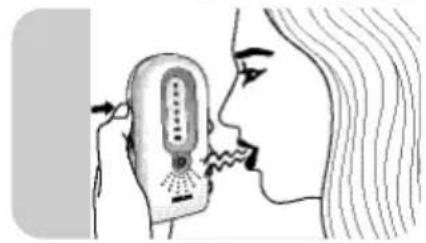

När du använder TALK-knappen (B-1) på föräldraenheten kan du prata med barnet (t.ex. för att trösta det).

• Håll TALK-knappen (B-1) och tala tydligt in i mikrofonen (B-5).
• Släpp upp TALK-knappen (B-1) när du har pratat färdigt.

Obs: När TALK-knappen (B-I) är nedtryckt kan du inte längre höra barnet.

Justera mikrofonens känslighet

Med knappen SENSITIVITY (B-2) och volymknapparna + och - (B-10) på föräldraenheten kan du ställa in ljudet som kommer från babyenheten till önskad nivå. När högsta volym är inställd övervakar babyenheten barnet kontinuerligt. Alla ljud (också barnets andning om den är tillräckligt högljudd) kan höras på föräldraenheten. Du kan bara ställa om mikrofonens känslighet när det är kontakt mellan babyenheten och föräldraenheten (när LINK-lamporna (A-2, B-8) lyser med stadigt grönt sken).

Tryck på knappen SENSITIVITY (B-2) på föräldraenheten. Ljudnivålamporna (B-9) ger 2 sekunders visuell feedback av den inställda känslighetsnivån.

2 Tryck helt kort på volymknapparna + och - (B-10) på föräldraenheten för att öka/minska mikrofonens känslighet på babyenheten.

Obs: Om du trycker på knappen SENSITIVITY (B-2) och/eller volymknapparna + och - (B-10) för länge, justeras inte mikrofonens känslighet.

Ljudnivålamporna (B-9) ger 2 sekunders visuell feedback av den nya inställningen.

• 1 lampa (1 st. orange) = miniminivå / lägsta känslighet;
• alla lampor (5 st. orange) = maxnivå (kontinuerlig

sändning) / högsta känslighet

Obs: Om känslighetsnivån på babyenheten är för högt inställd använder enheten mer ström, eftersom den då sänder hela tiden.

Övervaka barnet ljudlöst

• Tryck helt kort på volymknappen - (B-10) på föräldraenheten tills volymen är helt avstängd. Då lyser inga av ljudnivålamporna (B-9). Om inget ljud avkänns, lyser inga ljudnivålampor (B-9). Om ett ljud avkänns lyser ljudnivålamporna (B-9) orange.

Koppla på / av nattlampan

Tryck helt kort på nattlampsknappen (A-7) på babyenheten för att koppla på nattlampan (A-3). 2 Tryck helt kort på nattlampsknappen (A-7) igen för att stänga av nattlampan (A-3).

Nattlampan blir svagare och släcks gradvis. - Om du använder babyenheten på batterier är det bäst att stänga av nattlampan. Då sparar du på batterierna!

Obs: Om du trycker på nattlampsknappen (A-7) för länge, stänger nattlampan (A-3) inte av sig.

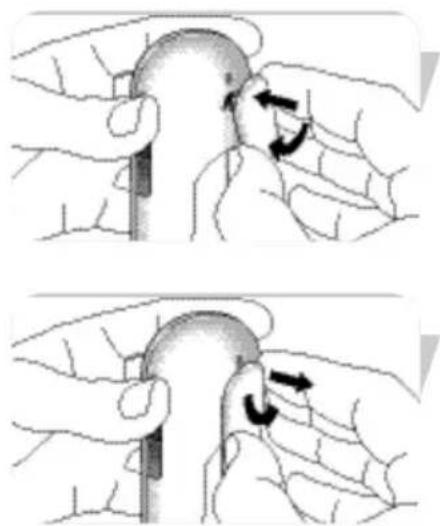

Sätta fast/ ta bort bältesklämman

Om föräldraenheten används på batterier kan du bära omkring den i och omkring huset, för att få rörelsefrihet medan du övervakar barnet.

Sätta fast

Sätt i det lilla stiftet på baksidan av bältesklämman i uttaget (B-1 I) på baksidan av föräldraenheten. Vrid bältesklämman till vänster tills den knäpps fast.

Ta bort

Vrid bältesklämman till höger (TURN) och ta bort den.

Söka föräldraenheten

Om du inte kan hitta föräldraenheten och volymen är avstängd kan du använda PAGE-knappen (A-6) på babyenheten för att hitta föräldraenheten.

Tryck helt kort på PAGE-knappen (A-6) på babyenheten.

Då hörs ett pipande ljud på föräldraenheten.

2 För att stoppa sökningspipet trycker du på sökningsknappen (A-6) igen eller på valfri knapp på föräldraenheten.

Obs: Om du trycker för länge på PAGE-knappen (A-6) hörs inget sökningspip.

Problem Möjlig orsak Lösning

LINK-lampan (A-2, B-8) Föräldraenhet:

lyser inte alls. Nätadaptern (B-14) Sätt i nätadaptern (B-14)

sitter inte i. i föräldraenheten.

Enheten inte påkopplad. Håll ner på/av-knappen (B-6) i

två sekunder.

Batterierna svaga. Byt batterierna (B-12).

Babyenheten:

Nätadaptern (A-11) Sätt i nätadaptern (A-11) i

sitter inte i. babyenheten.

Sätt i nätadaptern (A-11) i

vägguttaget.

Batterierna fel isatta. Sätt i batterierna rätt.

Enheten inte plokopplad. Hall ner pa/av-knappen (A-1) i

två sekunder.

Batterierna svaga. Byt batterierna (A-9).

LINK-lampan (A-2, B-8) Enheterna utom räckhäll. Minska avständet mellan encheterna blinkar röttl/larm (se 'Tekniska spekifikationer').

piper paforaldraenheten.

Batterierna svaga. Byt batterierna (A-9, B-12).

Enheterna far inte

Försök ösaproblemen med

kontakt, inte ens

hjalp av atergang till fabriks

intill varandra.

installingarna. Se kapitlet

Atergang till fabriksinställningarna

Ingen ström på en av

Tryck pà pá/av-knappen (A-1, B-6)

enheterna.

i två sekunder.

Problem Möjlig orsak Lösning

Högfrekvent ljud. Enheterna stär För nära Flytta föräldraenheterna varandra. bort från babyenheten (minst 1 meter).

Volymen på föräldraenheten Minska volymen (B-10) på för högt inställd. föräldraenheten.

Inget ljud/barnets skrik Volymen på föräldraenheten är Öka volymen på föräldraenheten kan inte höras. för lågt inställd eller avstängd. (B-10).

Mikrofonens känslighetsnivå Justera mikrofonens känslighet för lågt inställd på (B-2) på föräldraenheten. föräldraenheten. till en högre nivå.

Enheterna är utanför räckvidden Flytta föräldraenheten närmare babyenheten.

Föräldraenheten reagerar Omgivningsljud utlöser Flytta babyenheten närmare barnet för snabbt på andra sändning. (håll ett minimiavstånd på 1 meter). ljud i omgivningen. Mikrofonkänsligheten Minska mikrofonens känslighet för högt inställd. (B-2) på föräldraenheten.

Föräldraenheten reagerar Mikrofonkänsligheten är Öka mikrofonkänsligheten långsamt när barnet för lågt inställd. (B-2) på föräldraenheten och/eller skriker. flytta babyenheten närmare barnet (håll att minimiavstånd på 1 meter).

Batterikontrollampan (m) lyser. Batterierna är svaga eller nästan slut. Byt batterierna (A-9, B-12). Batteriet i babyenheten Mikrofonen är inställd på för Ställ in mikrofonen på lägre tappar snabbt laddningen. hög känslighet. känslighet (B-2). Volymen är för högt inställd. Ställ in volymen på lägre nivå (A-4).

Batteriet i Volymen är för högt inställd. Ställ in volymen på lägre nivå (B-10). föräldraenheten tappar snabbt laddningen.

Fråga

I den tekniska specifikationen står det att räckvidden är 300 meter utomhus. Varför klarar mitt system mycket mindre än det?

Kontakten förloras då och då, det är avbrott i ljudet osv.

Vad händer om det blir strömavbrott?

Är min DECT-babyvakt säker för tjuvlyssning och störningar?

Vissa knappar verkar inte fungera när jag trycker på dem. Vad gör jag för fel?

Svar

Den specificerade räckvidden gäller bara utomhus. Inomhus begränsas räckvidden av hur mycket vägg och/eller tak som finns mellan enheterna och av vilken typ. Inuti huset är räckvidden upp till 50 meter.

Babyvakten är antagligen nära gränsen för den praktiska räckvidden. Prova med en annan placering eller minska avståndet något. Observera att det tar cirka 30 sekunder varje gång innan ny kontakt uppnås mellan enheterna.

Om det finns batterier i båda enheterna kopplas de automatiskt om till batteridrift vid strömavbrott.

Det finns 120 kanaler, så det ska inte behöva förekomma störningar från annan utrustning.

Alla knappar utom på/av-knapparna (A-1, B-6) ska bara tryckas ner väldigt kort.

Strömförsörjning

Tekniska specifikationer

• 1 st. nätadapter DC 9V / 300mA för babyenheten (medföljer).
• 1 st. nätadapter DC 3,6V / 200mA för föräldraenheten (medföljer).
• 4 st. alkaliska 1,5V-batterier i AA-storlek för babyenheten (medföljer ej).
• 2 st. alkaliska 1,5V-batterier i AAA-storlek för föräldraenheten (medföljer ej).

Räckvidd

Upp till 300 meter under idealiska förhållanden. Väggar, dörrar etc påverkar räckvidden. Inomhus är räckvidden upp till 50 meter.

Torrt material Materialtjocklek Räckviddsförlust

Trä, gips, gipsplatta, glas (utan metall eller tråd, utan bly) < 30 cm 0 - 10%

Tegel, plywood < 30 cm 5 - 35%

Armerad betong < 30 cm 30 - 100%

Metaltrådar, galler < 1 cm 90 - 100%

Temperatur under användning

0°C - 40°C

Standard

Digital Enhanced Cordless Telecommunication (DECT). DECT-standarden använder sig av avancerad digital radioteknik för att uppnå effektiv användning av radiospektrat. Med den teknologin uppnår man hög talkvalitet, hög säkerhet och låg strömförbrukning. Det gör att du kan höra ditt barn på ett avstånd på upp till 300 meter utomhus.

Underhåll

Gör ren babyvakten med en fuktig trasa. Kassera uttjänta batterier på ett sätt som är skonsamt för miljön. Om du har batterier liggande i enheterna men använder dem på nätet måste du kontrollera en gång om halvåret att de inte läcker.

Miljöinformation

Kassering av din gamla produkt

Produkten är utvecklad och tillverkad av högkvalitativa material och komponenter som kan både återvinnas och återanvändas.

När den här symbolen med en överkryssad papperskorg visas på produkten innebär det att produkten omfattas av det europeiska direktivet 2002/96/EG.

Ta reda på var du kan hitta närmaste återvinningsstation för elektriska och elektroniska produkter.

Följ de lokala reglerna och släng inte dina gamla produkter i det vanliga hushållsavfallet. Genom att kassera dina gamla produkter på rätt sätt kan du bidra till att minska eventuella negativa effekter på miljö och hälsa.

Återgång till fabriksinställningarna

I detta läge kan fabriksinställningarna återställas på båda enheterna. Du kan behöva återgå till fabriksinställningarna om det uppstår något problem som inte kan lösas med hjälp av förslagen under "Felsökning". Återställning måste göras separat på de båda enheterna.

Håll ner på/av-knappen () (A-1, B-6) i 2 sekunder för att koppla på enheterna.

2 När LINK-lamporna (A-2, B-8) på enheterna tänds, håller du omedelbart ner volymknappen -

Enheterna har nu återställts till fabriksinställningarna.

Fabriksinställningar

Föräldraenhet

Högtalarvolym: 1

Mikrofonkänslighet: 3

Babyenhet

Högtalarvolym: 3

Nattlampa: avstängd

Om du behöver information eller har problem kan du besöka Philips hemsida på www.philips.com eller kontakta Philips kundtjänst i ditt land (du hittar telefonnumret i garantihäftet, som täcker hela världen). Om Philips inte har någon kundtjänst i ditt land, kan du vända dig till närmaste Philips återförsäljare eller kontakta serviceavdelningen på 'Philips Domestic Appliances and Personal Care BV'.

A) Babyenhet

A-1 På/av-knapp ( A-2 LINK förbindelselampa A-3 Nattlampa A-4 Volym - / + knappar A-5 Mikrofon A-6 PAGE sökknapp A-7 Knapp för nattlampa () A-8 Batterikontrollampa ( ) A-9 Lock till batterifack A-10 DC 9 V / 300 mA strömförsörjningsuttag A-11 Växelströmsadapter

B. Föräldraenhet

B-1 TALK talknapp B-2 SENSITIVITY känslighetsknapp B-3 DC 3,6V / 200 mA strömförsörjningsuttag B-4 Högtalare B-5 Mikrofon B-6 På/av-knapp (O) B-7 Batterikontrollampa ( ) B-8 LINK förbindelselampa B-9 Volymlampa B-10 Volym - / + knappar B-11 Fördjupning för bältesklämma B-12 Lock till batterifack B-13 Bältesklämma B-14 Växelströmsadapter

Tryck kortvarigt på SENSITIVITY-knappen (B-2) på föräldraenheten.

Du kan nu övervaka barnet!

Andra funktioner

piper på föräldraenheten.

specifikationer).

Batterierna nästan urladdade. Byt batterier (A-9, B-12).
