BEDIENUNGSANLEITUNG SCD487 PHILIPS

A-I Ein/Aus-Taste (C)
A-2 LINK Lampe
A-3 Nachtlicht
A-4 Lautstärketasten - / +
A-5 Mikrofon
A-6 PAGE Taste
A-7 Nachrichtlicht-Taste ()
A-8 Batteriekontrollampe ( ) 100
A-9 Batteriefachdeckel
A-10 DC 9V / 300mA Netzanschlussbuchse
A-II Netzadapter

B. Elterneinheit

B-ITALK Taste
B-2 SENSITIVITY Taste
B-3 DC3.6V / 200mA Netzanschlussbuchse
B-4 Lautsprecher
B-5 Mikrofon
B-6 Ein/Aus-Taste (
B-7 Batteriekontrollampe ( )
B-8 LINK Lampe
B-9 Schallpegellampen
B-10 Lautstärketasten - / +
B-11 Aussparung für die Gurtelklemme
B-12 Batteriefachdeckel
B-13 Gurtelklemme
B-14 Netzadapter

C.Was Sie sonst noch benötigen

Beide Einheiten sind für den Netz- oder Batteriebetrieb ausgelegt.

Für den Batteriebetrieb benötigen Sie:

• 4 AA-Batterien I,5 V für Babyeinheit (nicht mitgeliefert);
• 2 AAA-Batterien I,5 V für Elterneinheit (nicht mitgeliefert).

3 Abbildungen

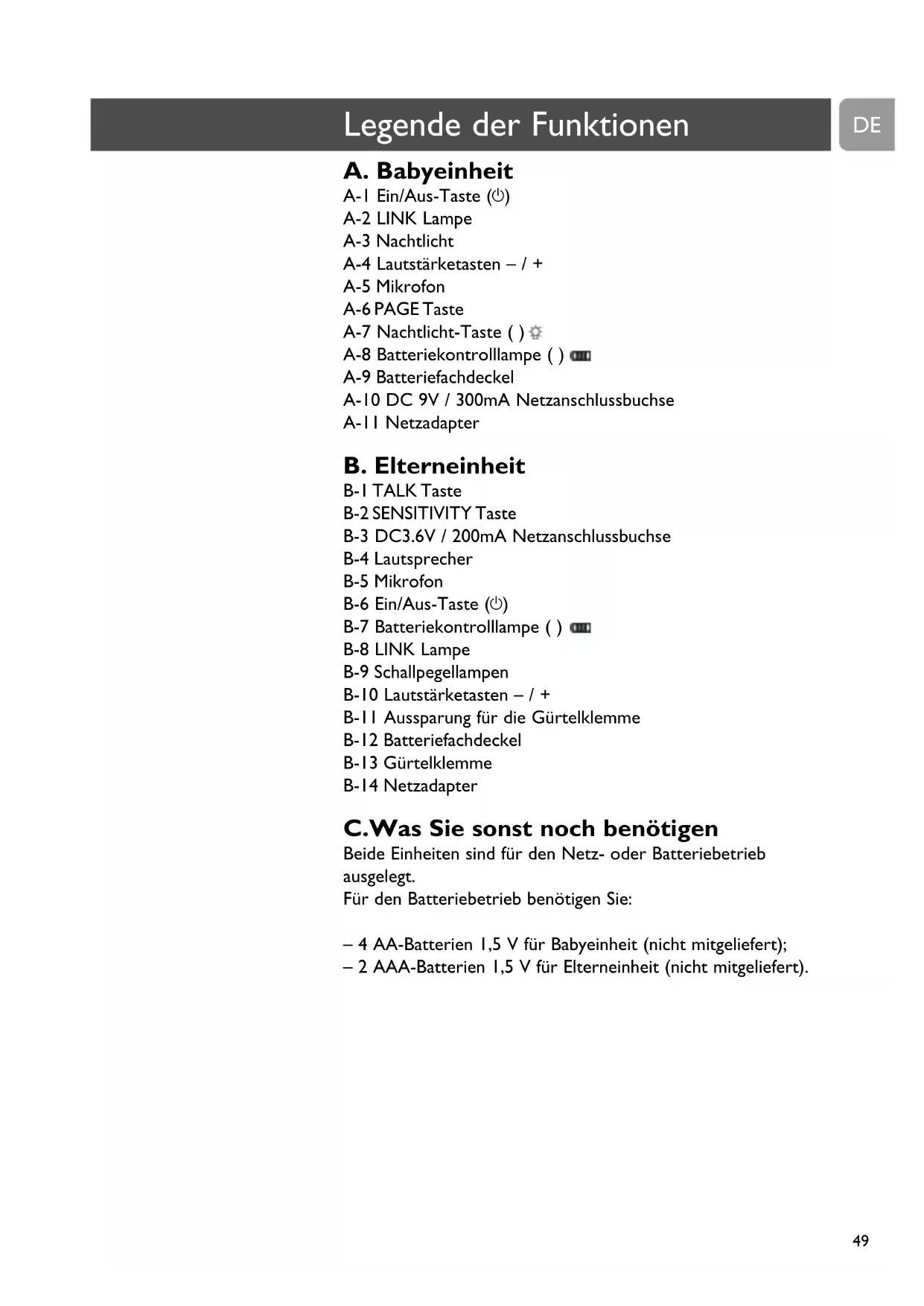

49 Legende der Funktionen

49 Babyeinheit
49 Elterneinheit
49 Was Sie sonst noch benötigen

50 Inhalt

51 Willkommen

51 Sicherheitsinformationen

51 Den Babymonitor einsatzbereit machen

51 Babyeinheit

52 Elterneinheit

53 Benutzung des Babymonitors

54 Weitere Funktionen

54 Lautsprecher-Lautstärkeeinstellung
55 Mit Baby sprechen
55 Mikrofonempfindlichkeit einstellen
56 Baby leise überwachen
56 Nachtlicht ein-/ausschalten
57 Gurtelklemme anbringen/abnehmen
57 Elterneinheit rufen

58 Fehlersuche

60 Häufig gestellte Fragen

61 Wichtige Informationen

61 Technische Angaben
61 Pflege
62 Umweltinformationen
62 Werksinitialisierungsmodus

63 Garantie und Kundendienst

Philips engagiert sich für die Herstellung zuverlässiger Pflegeprodukte, um Eltern die notige Gewissheit zu geben. Sie können thisem Philips-Babymonitor vertrauen - er unterstützt Sie rund um die Uhr und gewährleistet, dass Sie Ihr Baby stets ohne ablenkende Gerausche horen können. Ihr SCD487 verwendet DECT-Technologie, die völlige Freiheit von Storeinflüssen durch anderechnurlose Geräte und ein deutliches Signal zwischen Elterneinheit und Babyeinheit gewährleistet.

Sicherheitsinformationen

Bittelesen Sie diese Gebrauchsanleitung sorgfältig vor Benutzung Ihres Babymonitors durch und bewahren Sie sie zum späteren Nachschlagen auf. Diese Babymonitor ist ein Hilfsmittel. Bei seiner Verwendung ist aber zu bedenken, dass er kein Ersatz für verantwortungsbewusste und korrekte Aufsicht durch Erwachsene ist.

• Darauf achten, dass die Babyeinheit und das Adapterkabel stets für das Baby unerreichbar (mindestens 1 Meter weg) sind.
  Die Babyeinheit niemals in Babys Bett oder Laufstall positionieren.
• Den Babymonitor nie (mit einem Handtuch, einer Decke usw.) abdecken.
• Den Babymonitor nie an feuchten Orten oder in der Nähe von Wasser benutzen.
• Nachprüfen, dass die Spannung auf dem Typenschild der Adapter (A-11, B14) mit der örtlichen Netzspannung übereinstimmt, bevor der Anschluss an das Wechselstromnetz erfolgt.
• Den Babymonitor nicht extremer Kälte, Wärme oder Lichteinwirkung (z. B. direktes Sonnenlicht) aussetzen.
• Mit Ausnahme von Batteriefachdeckeln: die Babyeinheit und die Elterneinheit nicht öffnen, um Stromschlag zu verhindern.

Den Babymonitor einsatzbereit machen

Babyeinheit

Die Babyeinheit ist für den Netz- oder Batteriebetrieb ausgelegt. Wenn Batterien eingelegt sind, dann sind Sie automatisch gegen Netzausfall abgesichert.

Netzbetrieb

Das Netzadapterkabel (A-11) an die Netzanschlussbuchse (DC 9 V/300 mA - A-10) der Babyeinheit anschließen.
2 Den Netzadapter (A-11) an eine Steckdose anschließen.

Die Babyeinheit ist jetzt für den Netzbetrieb bereit!

DE

Den Babymonitor einsatzbereit machen

Batteriebetrieb

Das Batteriefach durch Drehen des Deckels (A-9) nach links (OPEN) mit der Handfläche öffnen. Den Deckel abnehmer.

2 Vier AA-Batterien (1,5 V) einlagen. Dabei den + und - Pol im Batteriefach beachten (Batterien werden nicht mitgeliefert; wir empfehlen Philips-Alkalibatterien).

3 Den Batteriefachdeckel (A-9) wieder anbringen. Das Fach durch Drehen der Abdeckung (A-9) nach rechts (CLOSE ) mit der Handfläche schlieben.
Die Babyeinheit ist jetzt für den Batteriebetrieb bereit!

Elterneinheit

Die Elterneinheit ist für den Netz- oder Batteriebetrieb ausgelegt. Wenn Batterien einlegegt sind, dann sind Sie automatisch gegen Netzausfall abgeschichert, und Sie können die Einheit überall im Haus mit sich führen.

Netzbetrieb

I Das Netzadapterkabel (B-14) an die Netzanschlussbuchse (DC 3,6 V/200 mA - B-3) der Elterneinheit anschließen.
2 Den Netzadapter (B-14) an eine Steckdose anschließen.

Die Elterneinheit ist jetzt für den Netzbetrieb bereit!

Batteriebetrieb

Das Batteriefach durch Schieben des Deckels (B-12) nach unten öffnen.

Den Babymonitor einsatzbereit machen

DE

2 Zwei AAA-Batterien (1,5 V) einlagen. (Batterien werden nicht mitgeliefert; wir empfehlen Philips-Alkalibatterien.) Dabei den + und - Pol im Batteriefach beachten.

3 Den Batteriefachdeckel (B-12) wieder anbringen. Das Fach durch Schieber den Deckels (B-12) nach oben bis zum Einrasten schlieben.

Die Elterneinheit ist jetzt für den Batteriebetrieb bereit!

Hinweise:

• Batteriebetrieb: Bei abgeschalteten Einheiten verlieren die Batterien langsam an Leistung.
• Bei fast leeren Batterien beginnt die Batteriekontrollampe der Elterneinheit (B-7) rot zu blinken; die Batteriekontrollampe der Babyeinheit (A-8) leuchtet ununterbrochen rot auf.

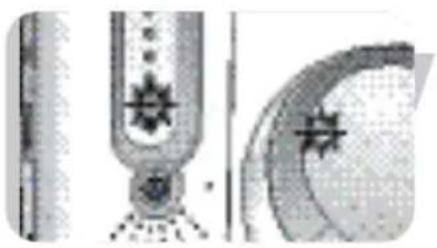

Benutzung des Babymonitors

I Beide Einheiten im selbst Zimmer aufstellen, um die Verbindung zu testen. Darauf achten, dass die Babyeinheit mindestens I Meter von der Elterneinheit entfernt ist.

2 Die Ein/Aus- (U) Taste (A-I) an der Babyeinheit 2 Sekunden lang drücken und halten.

DasNachtlicht(A-3)leuchtetkurz auf.
Die LINK Lampe (A-2) leuchtet kurz rot auf und beginnt dann grün zu blinken, wobei nach einer Verbindung zur Elterneinheit gesucht wird.

3 Die Ein/Aus- (O) Taste (B-6) an der Elterneinheit 2 Sekunden lang drücken und halten.

Die Schallpegellampen (B-9) leuchten kurz orange auf.
Die Batteriekontrolllampe (B-7) leuchtet kurz rot auf.
Die LINK Lampe (B-8) leuchtet kurz rot auf beginnnt dann grün zu blinken, wobei nach einer Verbindung zur Babyeinheit gesucht wird.

DE

Benutzung des Babymonitors

Die LINK Lampen (A-2, B-8) an beiden Einheiten blinken grün, bis die Verbindung aufgebaut ist. Dies dauert maximal ca. 30 Sekunden. Beide LINK Lampen (A-2, B-8) leuchten dann ununterbrochen grün auf.
> Wenn nach 30 Sekunden keine Verbindung aufgebaut ist, leuchten beiden LINK Lampen (A-2, B-8) rot auf, und die Elterneinheit gibt von Zeit zu Zeit einen Piepton von sich.

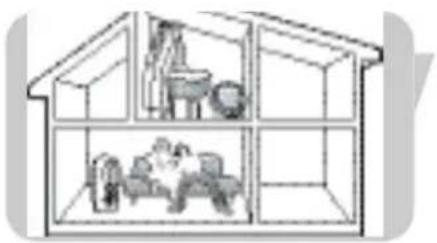

4 Die Babyeinheit mindestens I Meter von ihrem Baby entfernt aufstellen.

5 Die Elterneinheit an gewünschter Stelle innerhalb der Reichweite der Babyeinheit, aber mindestens 1 Meter von der Babyeinheit entfernt, aufstellen. Weitere Angaben zur Reichweite siehe 'Technische Angaben'.
Netanyahu können Sie Ihr Baby überwachen!

Weitere Funktionen

Lautsprecher-Lautstärkeeinstellung

Die Lautstärketasten + und - (A-4) an der Babyeinheit kurz drücken, um die Laatsprecherlautstärke der Babyeinheit zu erhöhen/zu verringern.

Die Lautstärketasten + und - (B-10) an der Elterneinheit kurz drücken, um die Laufsprecherlautstärke der Elterneinheit zu erhöhen/zu verringern.

Hinweise:

• Wenn Sie die Lautstärketasten + und - (A-4, B-10) zu langle drücken, wird die Lautstärke nicht eingestellt.
• Bei auf einen hohen Pegel eingestellter Lautstärke verbrauchen die Einheiten mehr Strom.

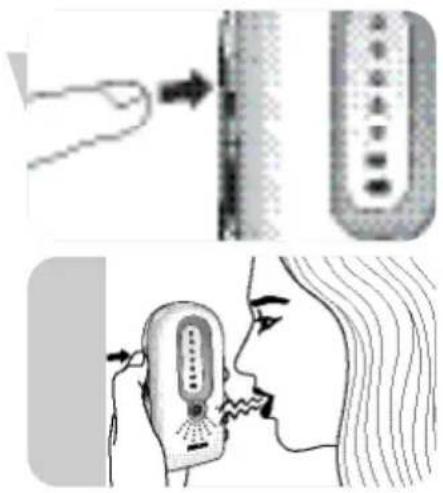

Mit Baby sprechen (Sprechfunktion)

Bei Benutzung der TALK Taste (B-1) an der Elterneinheit konnen Sie mit Ihrhem Baby sprechen (um es beispisse zu trosten).

Die TALK Taste (B-1) drücken und halten und deutlich in das Mikrofon (B-5) sprechen.
Nach dem Sprechen die TALK Taste (B-1) loslassen.

Hinweis: Bei gedrückter TALK Taste (B-1) können Sie Ihr Baby nicht mehr horen.

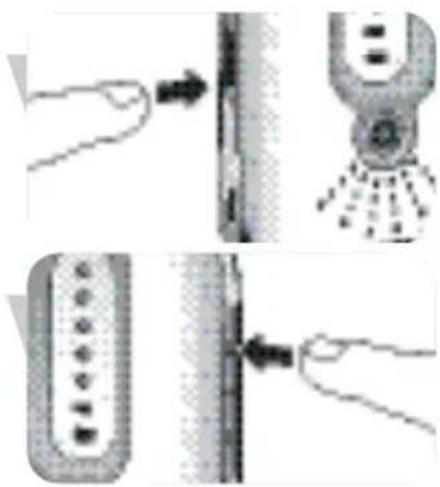

Mikrofonempfindlichkeit einstellen

Mit der SENSITIVITY (B-2) Taste und den Lautstärketasten + und - (B-10) an der Elterneinheit konnen Sie den von der BabyeinheitCOMMenden Sound auf den gewünschten Pegel einstellen. Bei der hochsten Einstellung uberwacht die Babyeinheit ununterbrochen. Alle TONE (u. a. die Atemzuge Ihres Babys, sofern laut genug) sind an der Elterneinheit zu horen. Sie konnen die Mikrofonempfindlichkeit nur dann andern, wenn die Verbindung zwischen der Babyeinheit und der Elterneinheit aufgebaut ist (wenn die LINK Lampen (A-2, B-8) ununterbrochen grun leuchten).

Die SENSITIVITY Taste (B-2) an der Elterneinheit kurz drücken.

Die Schallpegellampen (B-9) vermitteln ca. 2 Sekunden lang visuelles Feedback zum aktuellen Empfindlichkeitspegel.

2 Die Lautstärketasten + und - (B-10) an der Elterneinheit kurz drücken, um die Mikrofonempfindlichkeit der Babyeinheit zu erhöhen/zu verringern.

Hinweis: Wenn Sie die SENSITIVITY Taste (B-2) und/oder die Lautstärketasten + und - (B-10) zu lange drücken, wird die Mikrofonempfindlichkeit nicht eingestellt.

Die Schallpegellampen (B-9) vermitteln ca. 2 Sekunden lang visuelles Feedback zur neuen Einstellung:

• I Lampe (I x orange) = Mindestpegel / niedrigste Empfindlichkeit;
• alle Lampen (5 x orange) = Höchstpegel (ununterbrochene Übertragung) / höchste Empfindlichkeit.

Hinweis: Wenn der Empfindlichkeitspegel der Babyeinheit auf einen hohen Wert eingestellt ist, verbraucht die Einheit mehr Strom, weil sie sich im ununterbrochenen Übertragungsmodus befindet.

Baby leise überwachen

Die Lautstärketaste - (B-10) an der Elterneinheit kurz drücken, bis die Lautstärke vollig abgeschaltet ist.

Alle Schallpegellampen (B-9) sind jetzt abgeschaltet.

> Wenn kein Sound festgestellt wird, sind alle Schallpegellampen (B-9) abgeschaltet.

> Wenn ein Sound festgestellt wird, leuchten die Schallpegellampen (B-9) orange auf.

Nachtlicht ein-/ausschalten

Die Nachtlicht-Taste (A-7) an der Babyeinheit kurz drücken, um das Nachtlicht (A-3) einszuschalten.
2 Die Nachtlicht-Taste (A-7) abermals kurz drücken, um das Nachtlicht (A-3) abzuschalten.

DasNachtlichtwirddedimmtundallmahlichabgeschaltet.
- Beim Batteriebetrieb der Babyeinheit das Nachtlicht abschalten. Dadurch wird Strom gespart!

Hinweis: Wenn Sie die Nachtlicht-Taste (A-7) zu lange drücken, wird das Nachtlicht (A-3) nicht ein-/abgeschaltet.

Gürtelklemme anbringen/abnehmen

Beim Batteriebetrieb der Elterneinheit konnen Sie sie überall im Haus mit sich führen, d. h. Sie haben Bewegungsfreiheit und konnen Ihr Baby gleichzeitig überwachen.

Anbringen

Die petite Spindel hinter an der Gurtelklemme in die Aussparung (B-11) auf der Rückseite der Elterneinheit eingufen. Die Gurtelklemme bis zum Einrasten nach links drehen.

Abnehmen

Die Gurtelklemme nach rechts drehen (TURN) und abnehmer.

Elterneinheit rufen

Wenn die Elterneinheit abhanden kommt und die Lautstärke abgeschelt ist, können Sie die Ruf- [PAGE] Taste (A-6) an der Babyeinheit zum Auffinden der Elterneinheit benutzen.

Die PAGE Taste (A-6) an der Babyeinheit kurz drücken.

Ein Rufton ertont an der Elterneinheit.
2 Zum Abstellen des Ruftons kurz die Ruf-Taste (A-6) erneut oder jeder beliebige Taste an der Elterneinheit drücken.

Hinweis: Wenn Sie die PAGE Taste (A-6) zu lange drücken, ertont kein Rufton.

Problem Mögliche Ursache Lösung

LINK Lampe (A-2, B-8) Elterneinheit:

leuchtet überhaupt Netzadapter (B-14) Netzadapter (B-14) an

nicht auf. nicht angeschlossen. Elterneinheit anschließen.

Netzadapter (B-14) an

Steckdose anschließen.

Einheit nicht eingeschaltet. Ein/Aus-Taste (B-6) zwei

Sekunden lang drucken und halten.

Batterien sind erschöpf. Batterien wechseln (B-12).

Babyeinheit:

Netzadapter (A-11) Netzadapter (A-11) an

nicht angeschlossen. Babyeinheit anschließen.

Netzadapter (A-11) an

Steckdose anschließen.

Batterien falsch eingelegt. Batterien richtig einlagen.

Einheit nicht eingeschaltet. Ein/Aus-Taste (O) (A-1) zwei

Sekunden lang drucken und halten.

Batterien sind erschöpf. Batterien wechseln (A-9).

LINK Lampe (A2, B-8) Einheiten außer Bereich. Abstand zwischen Einheiten blinkt rot / Alarm verringern (siehe ,Technische piepst an Elterneinheit. Angaben).

Batterien sind erschöpf. Batterien wechseln (A-9, B-12).

Verbindung zwischen Einheiten kann nicht aufgebaut werden, selbst wenn sie einander nahe sind.

Versuchen, das Problem anhand des Werksinitialisierungsmodus zu

Iosen. Siehe Kapitel

,Werksinitialisierungsmodus'.

Kein Strom an einer der Einheiten.

Ein/Aus-Taste (A-I, B-6)

zwei Sekunden lang drucken.

Problem Mögliche Ursache Lösung

Hohes Geräusch. Einheiten sind einander Elterneinheit von Babyeinheit weg zu nahe. bewegen (mindestens I Meter).

Lautstärke an Elterneinheit Lautstärke (B-10) on zu hoch eingestellt. an Elterneinheit verringern.

Kein Sound/Weinen des Lautstärke an Elterneinheit ist Lautstärke an Elterneinheit Babys ist nicht zu horen. zu niedrig eingestellt oder (B-10) erhöhen. abgeschaltet.

Mikrofonempfindlichkeitspegel Mikrofonempfindlichkeitspegel an Elterneinheit ist zu niedrig (B-2) an Elterneinheit eingestellt. hoher einstellen.

	Einheiten sind außer Bereich. Elterneinheit der Babyeinheit)naher bringen.
Elterneinheit reagiert zu schnell auf Umgebungsgeräische.	Umgebungsgeräische losen Übertragung aus.	Babyeinheit dem Baby naher bringen (Mindestabstand von I Meter wahren).
	Mikrofonempfindlichkeit Mikrofonempfindlichkeitspegel zu hoch eingestellt. (B-2) an Elterneinheit verringern.
Elterneinheit reagiert langsam/spät auf Weinen des Babys.	Mikrofonempfindlichkeitspegel zu niedrig eingestellt.	Mikrofonempfindlichkeitspegel (B-2) an Elterneinheit erhöhen und/oder Babyeinheit dem Baby naher bringen (Mindestabstand von I Meter wahren).
Batteriekontrollampe (###) leuchtet.	Batterien sind erschöpft oder fast leer.	Batterien wechseln (A-9, B-12).
Batterieleistung der Babyeinheit nimmt rasch	Mikrofonempfindlichkeit ist zu hoch eingestellt. niedrigeren Pegel einstellen (B-2).Lautstärkeeinstellung zu hoch. Lautstärke auf einen niedrigeren Pegel einstellen (A-4).
Batterieleistung der Elterneinheit nimmt rasch ab.	Lautstärkeeinstellung zu hoch. Lautstärke auf einen niedrigeren Pegel einstellen (B-10).

Frage

Die technischen Angaben nennen eine Reichweite von 300 Meter im Freien.Warum schafft mein Babymonitor viel weniger als dies?

Die Verbindung gehin und wieder verloren, Sound-Unterbrechungen usw.

Was passiert bei einem Netzausfall?

Ist mein DECT-Babymonitor vor Lauschangriffen und Störungen geschützt?

Einige Tasten scheinen nicht zu Funktionieren, wenn ich sie drücke. Was mache ich falsch?

Antwort

Die angegebene Reichweite ist nur draußen unter freiem Himmel gultig. In Ihr hem Haus wird die Reichweite durch die Anzahl und Art von dazwischen befindlichen Wänden und/oder Decken eingeschränkt. Im Haus beträgt die Reichweite bis zu 50 Meter.

Sie nahern sich wahrrscheinlich den äußersten Grenzen des praktischen Reichweite. Probieren Sie einen anderen Ort aus oder verringern Sie gingefugig den Abstand.itte beachten Sie, dass es jeder Mal etwa 30 Sekunden nauert, bis eine neue Verbindung zwischen den Einheiten aufgebaut ist.

Wenn Batterien in beiden Einheiten eingelegt sind, schalten die Einheiten bei Netzausfall automatisch auf Batteriebetrieb um.

Die 120 Kanäle garantieren Freiheit von Störeinflüssen durch andere Geräte.

Mit Ausnahme der Ein/Aus-Taste (A-I, B-6) die Tasten nur kurz drucken.

Wichtige Informationen

DE

Stromversorgung	Technische Angaben - I Netzadapter DC 9 V/300 mA für Babyeinheit (mitgeliefert). - I Netzadapter DC 3,6 V/200 mA für Elterneinheit (mitgeliefert). - 4 AA-Alkalibatterien 1,5 V für Babyeinheit (nicht mitgeliefert). - 2 AAA-Alkalibatterien 1,5 V für Elterneinheit (nicht mitgeliefert).
Reichweite	Bis zu 300 Meter bei idealen Bedingungen. Wände,Türen usw. beeinflussen die Reichweite. Drinnen beträgt die Reichweite bis zu 50 Meter.
	Trockene Materialien verlust Holz, Gips, Pappe, <30 cm 0 - 10% Glas (ohne Metall oder Dühte, kein Blei) Mauerstein, Sperrholz <30 cm 5 -35% Stahlbeton <30 cm 30 -100% Metallgitter, -stangen <1cm 90 -100% Metall-, <1cm 100% Aluminiumumblech

Betriebstemperatur

0^ - 40^

Standard

Digital Enhanced Cordless Telecommunication (DECT)
Der DECT-Standard bedient sich moderner
Digitalfunkverfahren, um das Funkspektrum effizient zu nutzen.
Er gewährleistet hohe Sprechqualität und -sicherheit und energiearme Technik. Er macht es möglich, Ihr Baby bis zu 300 Meter entfernt im Freien zu horen.

Pflege

• Den Babymonitor mit einem feuchten Tuch reinigen.
• Verbrauchte Batterien auf umweltfreundliche Weise entsorgen.
• Wenn Batterien bei Netzbetrieb eingelegt sind, die Batterien alle sechs Monate auf Auslaufen überprüfen.

Umweltinformationen

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und wieder verwendet werden können.

Befindet sich these Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für these Gerät die Europäischen Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.

Richten Sie sichitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über ihren Haushaltsabfall. Durch die korrekte Entsorgung ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Werksinitialisierungsmodus

In this modus konnen beide Einheiten auf die werksseitigen Einstellungen ruckgesetzt werden. Der

Werksinitialisierungsmodus kann benutzt werden, wenn Probleme auftreten, die nicht durch Befolgen der Ratschlage im Kapitel, Fehlersuche' gelost werden konnen. Jege Einheit muss gesondert ruckgesetzt werden.

Die Ein/Aus- (①) Taste (A-I, B-6) 2 Sekunden lang drücken und halten, um die Einheiten einszuschalten.

2 Wenn die LINK Lampen (A-2, B-8) an den Einheiten aufleuchten, die Lautstärketaste - (A-4, B-10) sofort 1 Sekunde lang drücken und halten.

Die Einheiten sind jetzt auf die werksseitigen Einstellungen rückgesetzt.

Werksseitige Einstellungen

Elterneinheit

Lautsprecherlautstärke: I
- Mikrofonempfindlichkeit: 3

Babyeinheit

Lautsprecherlautstärke: 3
- Nachtlicht: aus

Wenn Sie Informationen benötigen oder ein Problem haben, besuchen Sieitte die Philips

Website unter www.philips.com oder kontaktieren Sie das Philips-Kundendienstzentrum in Ihrlem Land (dessen Rufnummer Sie im weltweiten Garantieheft finden).Wenn es kein

Kundendienstzentrum in Ihrn Land gibt, wenden Sie sich an Ihren ortlichen Philips-Handler bzw.

die Serviceabteilung von Philips Domestic Appliances and Personal Care BV.

A. Baby-unit (zender)

Opmerking: Als de TALK-knop (B-1) ingedrukt is, kurz u uw baby nicht longer horen.

Er kommt geen verbinding

iivalduvatn n einteueu

ouv8eons 1 eTaTu wv npoBnma xpnoiopoioivtaTn

Mováδων, akόμη kal ötav λειTouργia επavaΦopáç

βpiokovtai oε μikpn anoσtaon εpyoσtaiakων puθμiεωv.

μεταύ touς.

AvatpeEe 0To Kefaalao

AeIoupyia Etnavaopac

129 Andra Funktioner

Tala till barnet (Talfunktion)
