BRUKSANVISNING SICILIA TURBOAIR

Kullfilter (kun med resirkulering av luften)

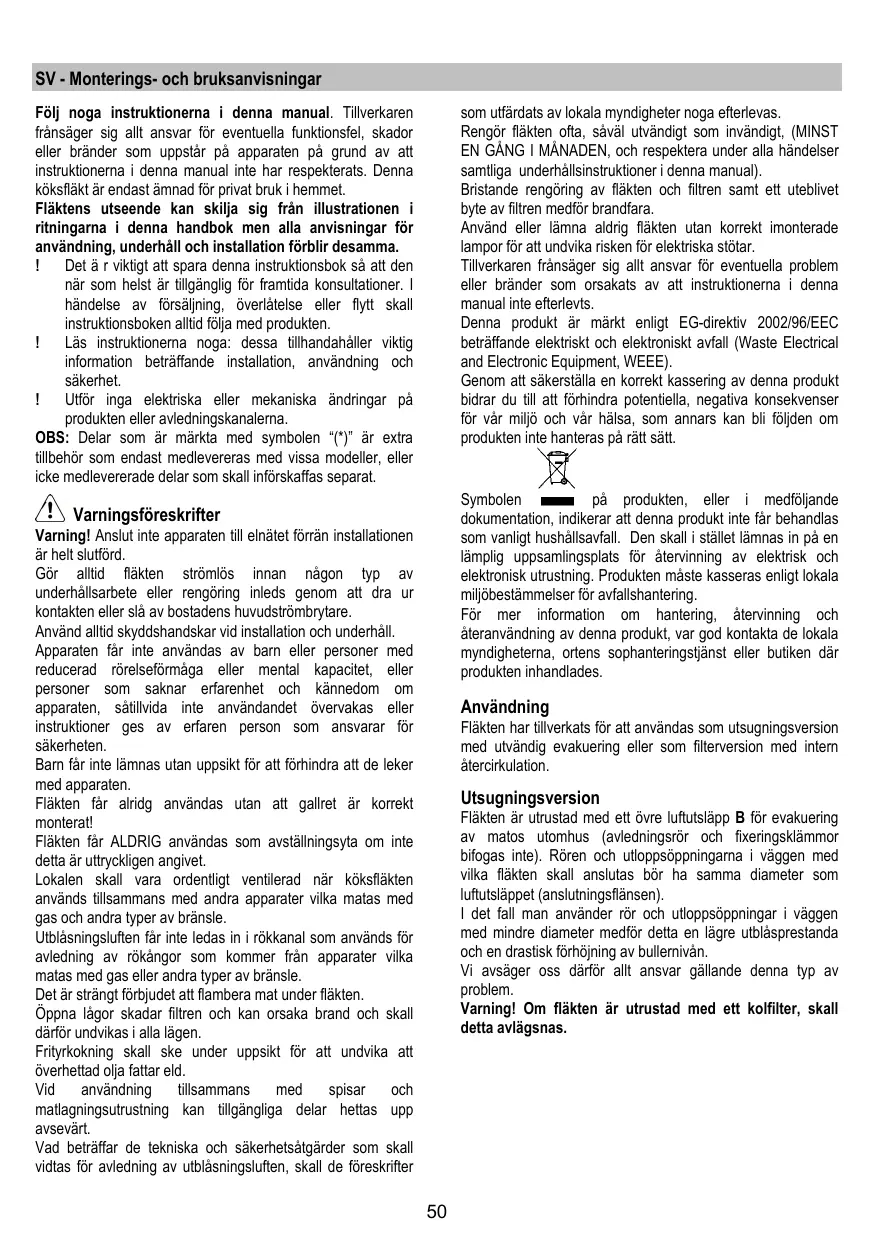

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella funkictionsfel, skador erler bränder som uppstar pa apparaten pa grund av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privat bruk i hemmet.

Fläktens utseende kan skilja sig frän illustrationen i ritningarna i denna handbok men alla anvisningar for använding, underhäll och installation Förblir desamma.

! Det a r viktigt att spara denna instruktsbok sa att den nar som helst ar tillganglig for framtida konsultaner. I handelse av forsaljning, overlatelse aller flytt skall instruktsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar på produiten eller avledningskanalerna.

OBS: Delar som ar märkta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slUTFord.

Gör alltid fläkten strömlös innan nágon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten ell slá av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhäll.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformäger mental kapacitet,llerpersonersom saknar erfarenhet och kännedom om apparaten,satillvidainte anvandet overvakas ellinstrukther ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ár korrekt monterat!

Flakten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentigt ventilerad nar koksfläkten anvands tillsammans med andra apparater vilka matas med gas och andra typer av bransle.

Utblasningsluften fär inte ledas in i rökkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas allerandra typav bransle.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lágor skadar filtren och kan orsaka brand och skall dārfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillganglia delar hettas upp avsevärt.

Vad betraffar de tekniska och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter

Rengör fläkten oftà, savál utvändigt som invändigt, (MINST EN GÁNG I MÁNADEN, och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren somt ett uteblivet byte av filtren medfor brandfara.

Använd eller lamna aldrig fläkten utan korrekt imonerade lampor for att undvika risken for elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problemeller bränder som orsakats av att instruktionerna ienna manual inte afterlevts.

Denna produit ar märkt,enlig EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering av denna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var hälsa, som annars kan bli följen om Produkten inte hanteras på rätt satt.

Symbolen – på Produkten, eller i medfoljande dokumentation, indikerar att denna produit inte fär behandlas som vanligt hushallsavfall. Den skall i stället lämnas in på en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien måste kasseras enligt lokala miljobestammelser für avfallshantering.

För mer information om hantering, ätervinning och äteranvänding av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)därprodukten inhandlades.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern ätercirkulation.

Utsugningsversion

Flakten ar utrustad med ett ovre luftutslapp B for evakuering av matos utomhus (avledningsror och fixeringsklammor bifogas inte). Roren och utloppsoppningarna i viggen med vilka flakten skall anslutas bör ha sama diameter som luftutslappet (anslutningsflansen).

I det fall man anvander ror och utloppsoppningar i vaggen med minre diameter medfor detta en lagre utblasprestanda och en drastisk forhjojnng av bullernivan.

Vi avsager oss daffor allt ansvar gallandeenna typ av problem.

Varning! Om fläkten är utrustad med att kolfilter, skall detta avlågsnas.

Filterversion

Om en utvändig evakuering av luften inte ar möjig kan fläkten användas som filterversion och att aktiv kofilter och en luftvådare F monteras på hällaren (bygeln) G, matoset och ángorna leds ut i lokalen ingen genom det övre gallret H med hjälp avett avledningsör som anslutits till det övre luftutslappet B och anslutningsringen som ar monterad på luftvådaren F (avledningsör och fixeringsklammor bifogas inte).

Varning! Om fläkten inte ár utrustad med ett kolfilter, skall attsändant beställas och monteras innan fläkten kan sattas i bruk.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristaende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblasenheten.

Installation

Minsta tillatna avstand mellan kokkärlens stödyta paskispishallen och köksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erer kombinerad gashall.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Natspänngen skall motsvara spänngen som anges pa markplaten som sitter inné i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till atttug som ar lättillganglicit även after installationen och som uppfyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en sväråtkomlig plats skall en godkönd tvapolig strombrytare installereras som garantar er en fullkomlig fränkoppling fran nätet i samband med overspänningsklass III, i enlicht med installationsbestammelseerna.

Varning! kontrollera innan fläktens krets ansluts med natspanninger att den fungerar korrekt och ar korrekt monterad.

Montering

Fläkten ar disponibel i två versioner: vaggmodell och takmodell (frihängande).

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkten dimensioner ar lämplica for installationsplatsen.
• Ta ur det/de aktiva kolfitret/n om sādana ār medlevererade (se æven den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall anvandas som filtversion.
• Kontrolera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.
• Om det ar möjlig skall mobler under och intill fläktens installationsområde koplas ur och avlågsnas i syftek att öka atkomligheten till taket/väggen)där fläkten skall

installeras. I annat fall skall mobler och delar i omradrdet intill installationsplatsen sa langt det ar möjgt skyddas. Valj en plan yta och tack den med ett skyddande overdrag darr flakten och medlevererade delar laggs upp.

• Kontrolera ocksä att ett elektriskt uttag finns i närheten av flaktens installationsplats (pà tillganglig plats även nar flakten ár monterad) och att det gár att ansluta flakten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarben (t.ex.: installationen av ett eluttag och/eller en öppning für avledningsrorets passage).

Fläkten ar utrustad med fixeringspluggar som passar de festa tper av vagg/tak. Det ar under alla handelier nödvändigt att rädfraga en kualifercerad fackman for att Förvissa sig om att materialien ar lämpade for den aktuella tipo av vagg/tak. Vaggen/taket skall vara tillräcklig halflast for att bara upp fläktens vikt.

Installation av takmodell (Frihängande)

Fig. 5-6-7

1. Justera langden på flaktens stödstruktur. Denna reglering ar avgörande for flaktens slutgiltiga Höjd.

OBS: I vissa fall ar den övre delen av stativet fixerad i den undre delen med 1 eller flera skruvar, kontrollera och skruva eventuellt ur dessa skruvar en kort stund for att möjiggöra en justering av stödstrukturen.

1. Fixera struktures tvā delar med totalt 16 skruvar (4 i varje horn).

Applicera pa den ovre delen, for utdragningar som overskrider minimilangden, 1ller 2 byglar (beroende pa det bifogade materiale) i sylfet att oka delens stadga.

OBS: av transportskal kan 1 bygel redan vara provisoriskt fixerat på stativet med två skruvar, flytta den eventuellt till önskad position och avsluta fixeringen med ytterligare 6 skruvar.

Gör på foljande satt vid monteringen:

a. Utvidga byglarna som skall fixeras en aning sa att de kan appliceras på strukturens utsida.
b. Positionera forstarkningsbygeln strax ovanfor fixeringspunkten mellan de bada struktdelarna och fixera med samanlagt 8 skruvar (2 i varje horn).
Om sādan medlevererats, skall en andra forstärkningsbygel fixeras mittenellan den Första forstärkningsbygeln och stativets övre kant, fixera med 8 skruvar (2 i varje hörn).
OBS: Kontrolera nar staget/n positioneras och fixeras att de intehindrar en saker fixering av avledningsroret (utsugningsversionen) erlerluftavledaren (filtrversionen).
3. Hang upp flakten pa stativet och kontrollera att den ar korrekt fasthakad- dra at de 16 skruvarna (4 i varje horn) ordentlich for att fasta flakten vid stativet.
4. Placera bormallen il taket, lodratt i forhallende till spishällen (bormallen mittpunkt skall sammanfalla med spishällens mittpunkt och sidorna skull vara parallella med spishällens sider -bormallen sida med texten FRONT motsvarar sidan dare kontrollpanelen sitter). Forbered den elektriska anslutningen.
5. Borra enligt anvisningarna (6 hal for 6 veggluggar-4

pluggar for uphangning), skruva i 4 skruvar i de yttre halen och lamna ett cirka 1 cm stort utrymme mellan skruhvudet och taket.
6. Hang upst stativet i taket pa de 4 skruvarna (se arbetsmoment 4).
7. Dra at de 4 skruvarna ordentigt.
8. Satt i och dra at ytterligare 2 skruvar ordentigt i de fria fixeringshalen.
9. Satt i att avledningsr o r i stativet och anslut detta till anslutningsringen pa motorhuset (avledningsr och fixeringsklammor levereras inte tillsammans med flakten). Roret skall vara tillrackligt langt for att na ut ur lokalen (Utsugningsversion) eller till luftvledaren F (Filterversion).
10. Gäller endast filterversionen: montera luftavledaren F på stativet och fixera den med 4 skruvar på den särskilda bygeln, anslut därefter avledningsröret till anslutningsringen på luftavledaren.
11. Utför den elektriska anslutningen till elnätet som inte fär stromförses forrän installationen ar slUTFord.
12. Applicera de medlevererade muttrarna med fixeringskrokar invändigt inuti skorstenarnas övre och undre delar i höjd med de rektanguläre springorna, totalt skull 14 muttrar monteras.
13. Sammanfoga de tvä övre skorstensdelarna som skall täcka stativet sa att en av öppingarna som finns på delarna hamnar pa sama sida som kontrollpanelen och den andra den motssa sidan.
Skruva ihop de tvá delarna med 8 skruvar (4 pá varje sida - se Åven schemat i ritningen over sammanfogninger av de báda delarna).
14. Fixera den övre skorstenen på stativet med två skruvar (en på varje sida).
15. Sammanfoga de tvá undre skorstensdelarna som skall tacka stativet med hjälp av 6 skruvar (3 För varje sida - se även schemat i ritningen for sammanfogninger av de tvá delarna).
16. Sätt i den undre delen av skorstenen i dess särskilda säte sa att den helt täcker motorhuset och den elektriska kopplingsdosan.
17. Applicera 2 tackbrickor (medfoljer leveransen) for att dola de undre skorstensdelarnas fixeringspunkter (WARNING! TACKBRICKORNA TILL DEN NEDRE SKORSTENEN KANNS IGEN P A ATT DE AR SMALARE OCH TUNNARE).
De bredare och tjockare tackplattorna skall anvandas for den övre delen av skorstenen. Dessa skall skáras till korrekt storlek.
18. Strömforse nätet frän bostadens huvudelskap och kontrollera att fläkten fungarer korrekt.

Den elektriska kopplingsdosan skull fixeras enligt anvisningarna i Fig. c,d,e.

Fig. 9

1. Rita en linje upp till taket pa vagggen med en blyertspenna. Denna linje motvarsar flaktens mittlinje och underlattar installationsarbetet.
2. Applicera bormallen på vöggen: bormallens vertikala mittlinje skall sammanfalla med den markerade linjen på vöggen, vidare motsvarar bormallens nedre del flaktens undre kant.
3. Borra enligt anvisingarna pa borrmallen, satt i vaggpluggarna och skruva i 2 skruvar i de övre halen och lamna ett 1 cm stort utrémme mellan skruhuvudet och vägen.
   OBS: Borra alltid somtiga indikerade hal på bormallen: de 2 övre halen används for att hönga upp fläkten medan de undre halen, vanligtvis 1 centralh alk aller flera laterala hal) används for att fixera fläkten slutgiltigt och sakert.
4. Placera skorstenens uphangningsbygel „G“ på viggen intill taket, använd skorstenens uphangningsbygel som borrmall (om en sādān finns skall den lìla slitsen på bygeln sammanfalla med linjen som ritats på viggen) och markera med en blyertspenna ut de 2 hällen. Borra hällen och satt i 2 vaggpluggar.
5. Fixera skorstenarnas upphängningsbygel på väggen med 2 skruvar.
6. Hang upp flakten pa de 2 övre skruvarna (se installationsmoment 3).
7. Satt i och dra at skruvarna (med bricka/or!) i de/t undre hälét/n for den definitiva fixeringen (OBLIGATORISKT!!), dra däfter t SAMTLIGA ÖVRE OCH UNDRE SKRUVAR, after att ha kontrollerat fläktens korrekta position.
   OBS: de undre fixeringspunktema ar atkomlga after att fettfilren monterats bort och sitter pa sidorna och/eller centralt pa flakten (i det sistnamnda fallet skall aven kolffretrs ram avlagsnas om en sadan ar monterad).
   Vi rekommenderar under alla handelser att anecd sidohalen nar sādana finns i syfet att öka flaktens stabilitet.
8. Anslut ett avledningsrör for matos (rör och rörklämmor bifogas inte, skall inforskaffas separat) till anslutningsringen som sitter ovanpå utsugningsmotorenheten.
   Rörets andra ände skall anslutas till en anordning som leder ut matoset ur lokalen i det fall fläkten skall anvandas som utsugningsversion. I det fall man önskar anvanda fläkten som filterversion skall en luftavledare F fixeras på skorstenarnas uphangningsbygel G och den andra andden av röret anslutas till anslutningsringen pa luftavledaren F.
9. Utfor den elektriska anslutningen.

10. Applicera skorstensdelarna och fixera dem upptill med 2 skruvar (10a) på skorstenarnas upphängningsbygel „G" (10b).

11. Dra ner den undre delen av skorstenen sa att den tacker utblasenheten och satt den i det särskilda sätet pa fläkten.

Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera att fläkten fungerar korrekt.

Beskrivning av fläkten

Fig. 1

1. Kontrollpanel
2. Fettfilter
3. Lossningshandtag for fettfilter
4. Halogen lampa
5. Angskarm
6. Teleskopisk skorsten
7. Luftutsläpp (används endast på filterversionen)

Funktion

Använd en högre hastiget om matoset ar mycket koncentrerat. Vi rekommenderar att starta luttevakueringen 5 minuter innan matlagningen inleds och lata den fungera i cirka 15 minutesfter avslutad matlagning.

Modell med tryckknapppanel med 4 tangenter

a. ON/OFF-Strömbrytare for belysning.
b. Strömbrytare für OFF/Hastiget 1
c. Val av hastighet 2
d. Val av hastiget 3

Modell med trycknapppanel med 5 tangenter

a. ON/OFF-strömbytare for belysning.
b. OFF-strömbrytare für motom
c. Hastighetsval 1 (vid sma koncentrationer av anga och matos).
d. Hastighetsval 2 (vid medelstora koncentrationer av anga och matos)
e. Hastighetsval 3 (vid större koncentrationer av ønga och matos)

Underhäll

Varning! Gor alltid fläkten strömlös innan nágon typ av underhällarsbete eller rengöring inleds genom att sla ifràn bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, sāvāl invändigt som utvändigt (atminstone medamma underhállsintervall som För fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och icken utfördá filterbyten kan medföra brandrisk. Följ därfor ovanstäende instructuroner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, elsvador beroende på ett bristande underhall aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtrekan medfora brandrisk. Folj därfor ovanstäende instruktioner noga.

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en (eller nar indikatorn for filtres mättning - om södan finns pa er modell - anger att detta ar nödvändigt), med ett milt rengöringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vi tvatt i diskmaskin kan fettfiltret av metall missfargas utan att detta pa nagot satt paverkar filtres uppsningsformaga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Fig. 2

Kolfilter (gäller endast filterversionen)

Fig. 3

Kolfiltret fangar upp obehagiga odorer som uppst i samband med matlagingen.

Kolfiltret kan tvattas varannan manad med varmt vatten och ett lampligt rengoringsmedel, aller i diskmaskin med 65^ (om filtret disks a diskmaskin skull ett fullstandigt program koras utan annan disk i maskinen).

Avlagsna allt overfliodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100^ i 10 minuter.

Byt ut dynan vart tredje ar och varje gang filten skadats. Avlagsna filterhallaren genom att vrida rattarna (g) som fixerar filtrei flakten i 90^ . Satt i kolfilterdynan (i) i ramen (h) och montera tillbaka i det harfor avsedda sätet (j).

Det ar även möjt att använda ett traditionell kolffilter som inte kan rengöras aller äteranvändas och som dārfor skall bytas ut var 3-4 munad.

Kolfilters ram och dyna ar sammanfogade och den eventuella ram som foljer med flakten skall)darrfor inte anvandas.

Vid använding sats filtret i det härfor avsedda sätet och fixeras med härfor avsedda anordninger.

Byte av Lampor

Koppla ur apparaten fran elnaret.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Fig. 4

1. Ta bort skyddet med hjälp av en liten platt skruvmejsel erler liknande verktyg.
2. Ersatt den skadade lampan.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

1. Stäng plafonden igen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.
