CORDOWN3421 - Köksfläkt FALMEC - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	FALMEC
Modell	CORDOWN3421
Material	Rostfritt stål
Minsta säkerhetsavstånd (spis)	65 cm
Belysningstyper	Halogen (max 20 W, 12 V, sockel G4) eller LED-spotlights eller lysrör
Fettfilter	Metall, tvättbara (månadsvis)
Aktivt kolfilter	Byte var 3-4 månad (beroende på användning)
Antal motorhastigheter	4 (inklusive tidsstyrd intensiv 7 minuter)
Funktioner	Timer (15 min), filtermättnadsalarm, fjärrkontroll (tillval)
Mättnadsalarm för fettfilter	Efter 30 drifttimmar (röd lampa)
Elanslutning	220-240 V, 50/60 Hz, jordning obligatorisk
Användningsversion	Frånluft (utvändig) eller recirkulation (kolfilter)
Manöverdon	Panel med 5 knappar (ljus, hastighet 1-3, +, -, läge, timer)
Exteriört underhåll	Rengöring var 15:e dag med mjuk trasa och neutralt rengöringsmedel
Interiört underhåll	Rengör inte elektriska delar med vätskor; koppla ur innan
Maximal vikt för hängande föremål	1,5 kg max
Garanti	Omfattas av garanti (villkor på baksidan av manualen)

Vanliga frågor - CORDOWN3421 FALMEC

Hur rengör man fettfiltren av metall?

Metallfiltren rengörs varje månad i varmt vatten med lite rengöringsmedel, utan att böja dem. Låt dem torka ordentligt innan du sätter tillbaka dem. För att demontera, dra i handtaget A tills de lossnar från skenan.

När ska aktivt kolfilter bytas?

Aktivt kolfilter tvättas inte och måste bytas var 3-4 månad beroende på användning. För att komma åt dem, ta först bort fettfiltren, lossa sedan kolfiltren som sitter på varje sida av transportören.

Vad betyder den röda lampan på manöverdonet?

En fast röd lampa indikerar mättnadsalarm för fettfiltren (efter 30 drifttimmar). En blinkande röd lampa betyder att timern är aktiv (automatisk avstängning efter 15 minuter).

Hur använder man fläktens timer?

För att aktivera timern måste motorn vara igång på valfri hastighet. Tryck på timer-knappen (vanligtvis knappen med en klocka): den röda lampan blinkar. Fläkten stängs av automatiskt efter 15 minuter. Du kan avbryta timern genom att trycka igen eller byta hastighet.

Vilket är det minsta avståndet mellan fläkten och spisen?

Det minsta säkerhetsavståndet är minst 65 cm mellan spisen och fläktens underkant. Respektera detta avstånd för att undvika brandrisk.

Hur parar man ihop den extra fjärrkontrollen?

Stäng av motorn, slå på ljuset. Håll nere ljusknappen (T6) i några sekunder: lampan blinkar i max 10 sekunder. Under blinkningen tryck på en knapp på fjärrkontrollen för att para ihop. Fjärrkontrollen fungerar på upp till 4 meters avstånd.

Kan fläkten fungera i recirkulationsläge utan utvändig ventilation?

Ja, fläkten är avsedd för drift i frånluftsversion (med utvändig ventilation) eller recirkulationsversion (med kolfilter). För recirkulation, installera aktivt kolfilter och ta bort backventilen på motorkopplingen. Den renade luften återcirkuleras i köket.

Hur byter man halogenlampan?

Koppla först bort fläkten. Öppna belysningspanelen genom att trycka på PUSH tills en tillräcklig vinkel uppnås. Byt lampan till en identisk halogenlampa (max 20 W, 12 V, sockel G4). Stäng panelen och anslut apparaten igen.

Vad gör man om mättnadsalarmet för fettfiltren tänds?

Den fasta röda lampan indikerar att fettfiltren måste rengöras. Efter rengöring och återmontering stäng av larmet genom att hålla nere timer-knappen i 3 sekunder tills den röda lampan släcks. Räknaren nollställs.

Hur återställer man filtertimräknaren efter rengöring?

När fettfiltren är rengjorda och på plats, tryck på timer-knappen (eller den dedikerade knappen) i cirka 3 sekunder tills den röda lampan (alarm) släcks. Detta nollställer räknaren. Om lampan inte släcks, upprepa proceduren.

BRUKSANVISNING CORDOWN3421 FALMEC

Denna bruksanvising skall forvaras tillsamms med flaktkapan for framtida bruk. Tillse att bruksanvisingen bifogas om apparaten saljs erlorates till annan part for att sakerstalla att dennya anvandaren har correkt information om varninger och anvisninger. Dessa har lamnats for din och andras sakerhet. Las dem noggrant innan Ni installerar och anvander apparaten.

Denna apparat ar inte avsedd att anvandas av personer (inklusive barn) med nedsatt fysisk, sensorisk er mental formaaga, ell brist pa erfarenhet och kunskap, om de inte overvakas ell far instruktioner angaende anvandningen av en person som ansvarar for deras sakerhet.

Barn bor overvakas for att sakerstalla att de inte leker med apparaten.

Om den elektriska anslutningskabeln ar ar skadad maste den bytas ut av tillverkaren, dess servicefretag erer annan kvalificerad person for att undvika fara. Alla andringar som kan kravas vid den elektriska installationen av koksflakten farr endast genomforas av behorig elektriker. Det ar farligt att modifera eller forsoka modifera egenskaperna på denna produkt. I handelse av fel aller om reparation kravs på apparaten, kontakta leverantoren. Reparationer som utfores av okvalificerade personer kan orsaka skada. For alla reparationer och annat arbete på apparaten, kontakta servicefretag. Kontrolera alltid att alla elektriska delar (lampor, flaktmotor) ar avstangda nar apparaten ej anvands. Lås hela bruksanvisingen innan ev atgärder på flaktkapan.

Denna fläktkäpa fär endast användas for evakuering av matos i privata hushäll. Tillverkaren fransager sig allt ansvar for nàgon annan användning av apparaten. Den maximala vikten på objekt som placeras på eller hangande under kapan fär aldrig overstiga 1,5 kg. Efter installation av rostfri kapa skall den rengöras for att avlågsna ev rester av skyddsplast, fett och oljor. Tillverkaren rekommenderar sin rengöringsduk som finns tillganglig att kopa (se katalog). Tillverkaren atager sig inget ansvar i handelse av skada som orsakats vid användning av felaktiga rengöringsmedel.

SÄKERHETSFORESKRIFTER

Det elektriska systemet ar anslutet till jord I enlighet med internationella sakerhetsnormer, vidare uppylls Europeiska standarder gallande elektromagnetisk kompatilitet. Anslut ej flakten till rokgaskanaler avsedda for t.e.x braskaminer erer vedpannor. Tillse att natspanninger ar korrekt i enlighet med angivna varden pa typskylten som ar placerad inuti kapan. Minimiavstendet mellan kapan och spishallen skall vara minst 65 cm (om inte annat anges pa resp produkt) Flambera aldrig under kapan. Kontrolera fritoser under anvandning, d oljan kan antandas. Tillse att erforderlig ventilation (tilluft) finns vid samtidig anvandning av andra forbranningsapparater (ved, gas)

Innan eventuell rengöring och underhäll skall apparaten goras stromlös genom att dra ut kontakten erer slå av huvudströmbrytaren. Tillverkaren fransager sig allt ansvar for skador på manniskor, djur erler materiella som direkt erer indirekt orsakas pg.a felaktigt bruk relaterat till instruktioner och varninger ienna bruksanvisning.

• Det finns risk für brand om inte rengöring och unterhalb afterfoljs i enliget med instruktionerna

• Max langd på skruvar für montering av kanaldenän 10 mm (medlevereras av tilverkaren)

VARNING: Felaktigt montage med hänsyn till ovanstäende kan medföra fara. (elektrisk fara)

OBSERVERA:

Produkten mäste kasseras enligt gällande lagar i slutet av sin livscykel.

TEKNISK SPECIFICATION

Teknisk data och specifikationer finns placerade på typskylten inuti fläktkapan.

INSTALLATION

Avsndet mellan spishallen oen den nedre delen av kapan ar normalt minst 65 cm (se fig. C1) Detta avstand avser mttet fran den lagsta del av kapan darr starkstrom finns placerat. Baserat pa gallande EU standarder kan det verkliga avsndet reduceras p vissa modeller, vilket finns specicerer i katalogen. Detta skall man ta hansyn till vid installation over gashll darr normen anger minimum 65 cm. Vid frnuftsfaktar skall diamatern na imkanalen vara densamma ell storre an diamtern na kapians anslutningsstos. Vid horisontella sektioner bor imkanalen monteras med en uppatgende lutning (ca 10% ) for basta mojiga evakuering av luften. Undvik bojar och for langa kanaler. Folj gallande regler gallande evakuering av inomhusluft. Tillse att erforderlig tiluft finns och att ventilationen ar anpassad for t.e.x samtidig drift av spasar och eldstader. Monteringsanvisning: se sekction "0" iBruksanvisingen.

ELEKTRISKA ANSLUTNINGAR

WARNING! Dra ur stickkontakten och tillse att kapan ar strömlös innan ev arbete inuti kapan. Kontrolera sa att kablar inuti kapan ar anslutna och oskadade, om sa ar fallet skall servicefirma kontaktas. Elektriska anslutninger maste hanteras av behörig elektriker.

Anslutningarna maste utforas enligt gallande normer. Tillse att sakringar och elsystem er anpassat for anslutting av apparaten. (se tek-niska specifikationer punkt B) Vissa flaktkapor levereras utan jordad stickkontakt, i detta fall skall godkand jordad stickkontakt anvandas, med foljande i atanke:

• gul/grön kabel ansluts till jord
• blä kabel ansluts till nolla

• Brun kabel ansluts till fas; kabeln fär aldrig komma i kontakt med heta delar (över 70^ )

• använd jordad stickkontakt anpassad für installationen och anslut i godkänt uttag. När kapan levereras med natkabel och stickkontakt, kontrollera att den ansluts i korrekt godkänt uttag.

Utföres endast av kvaliciferad person (se teknika specificationer under punkt B)

Tillverkaren fransager sig allt ansvar nar sakerhetsfreskriffterna inte afterfoljs.

FLÄKTKÄPOR MED FRÄNLUFTSFUNKTION

På denna version trycks matos och Ångor ut frän koket via en lmkanal. Käpans anslutningsstos skall anslutas till imkanal via vilken Ångor och matos fös ut i det fria. Denna produkt levereras med installerade kolfilter, vilka skall avlagsnas. För att genomföra detta se instruk-tionerna under punkt F. Om fläkten används samtidigt med andra apparater som forbränner gas uller ved skall erforderlig tilluft tillforas i enlighet med gällande foreskrifter.

RECIRKULATIONSDRIFT (med kolfilter)

Vid denna drift renas luften genom kolftilren for att sedan recirculeras till koket. Kontrollera att kolftilten sitter monterade på flaktmotorn, om inte, skall dessa installeras enligt anvisningarna under punkt H. Vid kolfilterdrift skull backspjället demonteras (placerat på motorns anslutningsstos)

För maximal effekt skall tredje hastigheten aktiveras vid kraftig utveckling av matos och lukter, andra hastigheten under normala forhällanden och Första hastigheten for att rena luften vid minimal energiförbrukning. Fläktkåpan bör slås på innan matlagningen och forbli aktiverad tills lukter och os försvunnit.

FUNKTIONER

1. MANÖVERPANEL MED 5 KNAPPAR

LAMP- knapp

Intryckt: belysning pa

Ej intryckt: belysning av

MOTOR knapp - 1, 2, 3, OFF

1: startar motorn på min hastighet
2: startar motorn på medium hastighet
3: startar motorn på max hastighet OFF: stannar motorn

2. ELEKTRONISK MANÖVERPANEL

Lampknapp

• ON: belysning pä (knappen tänds);
• OFF: belysning av;

Trycknapp -

Tryck for att minska hastighet Hastighet 1, 2 och 3 indikeras genom antelet LEDs som tänds (ej timer LEDs).

Trycknapp +

Tryck for att öka hastighet Hastighet 1, 2 och 3 indikeras genom antelet LEDs som tänds (ej timer LEDs). (På versioner med 4 hastigheter + blinkar. Fjärde hastigheten ar aktiverad under Förinställd tid. (After 7 min Återgår fläkten till f.g hstighet).

Mode trycknapp

Funktion: satter pao och stanger av motorn. Funktionen "onskad hastiget" mojiggor att starta motorn pao senast installda hastiget.

Tillval: version med fjärrkontroll (endast vissa versioner).

WARNING:

Installera kapan utanfor kallor med elektromagnetiska vagor, pg.a att de kan stora functiorer i det elektroniska systemet. Max driftsomrade: 5 meter. Max driftsomrade kan vara minre an 5 m vid fall av elektromagnetisk störning fran annan utrusting. Lam-pknapp pa fjarrkontroll: belysning pa/av.

• Och + tryckknapp: öka/minska Hastighet (für att starta motorn + eller tryckknappen). Timer knapp: se instruktion nedan.

Timer och 'filter indicator' alarm knapp

• Denna Funktion tilläter den automatiska timerfunktionenatt stå av fläkten after 15 min på aktuell hastigkeit (trycknappen blinkar).
• After ca 30 timmars drift lyser symbolen som Indikerar att fettfrittren skall rengoras (symbolen visar ett fast rott lus). For reset av filtravaken, häll In knappen tills den röda symbolen slocknar. Slä direfter av och på fläktenigen for att kontrollera att alarmet forsvunnit.

3. ELEKTRONISK MANÖVERPANEL

1: Timer/Filtervakt

Fast rott ske indikerar att filvakten ar Indikerad (efter 30 timmar), for att deaktivera detta alarm och nollstalla timern Hall in knappen i 3 sekunder. Blinkande rott Ijuscindikerar att timerfunktionen ar aktiverad. Denna functior kan endast aktiveras om flkten ar igang pa valfri hastiget samtidigt som knappen trycks in (langt erer kort tryck). Denna functior aktiverar den automatiska avstan-gningen av flakte after 15 minuter. När timerfunktionen ar aktiverad, kan flkten alltid slas av och Funktionen deaktiveras.

Timerfunktionen ar alltid kopplad till installd hastigth. Andering av hastigth, narr timern ar aktiverad, avaktiverar densamma.

2:1:a Hastigheten

När LED:n ar släckt: ett tryck på knappen aktiverar fläktens Första hastigkeit och respektive LED lyser upp. Funktionen aktiveras på knappen släpps.. När LED:n ar släckt och en annan hastigkeit ar aktiverad, Återgår man till 1:a hastigheten genom att tryck på knappen, LED:n tänds och LED:n for foregående installda hastigkeit släcks. När LED:n lyser kan man genom att tryck stänga av både LED och MOTOR. När LED:n ar släckt, kan man aktivera recirculationsfunktionen genom att hälla knappen intryckt (3 sek). Under recirculationsfunktionen (aktiv under 24 timmar), blinkar LED:n. Vid aktivering avenna fonction, arbetar fläkten på 1:a hastigheten i en timme, därefter stängs den av i tre timmar och arbetar sedan i en timme. Denna cykel repeteras under 24 timmar. Närenna Funktion ar aktiverad, kan inga andra Funktioner valjas. För att avaktiveraenna Funktion, hull In knapp 2 i minst 3 sekunder.

3: 2:a hastigeten När LED:n ar släckt och annan hastigkeit ar aktiverad, aktiveras denna hastigkeit genom ett tryck på knappen, LED:n tänds och LED:n på foregående installda hastigkeit släcks.. När LED:n ar släckt samtidigt som ingen annan hastigkeit ar aktiverad, hander ingenting;när knappen trycks in. När LED:n ar tänd, ar knapp 3 Funktionlös. Därfor maste du Först trycka på hastigkeit 1, om du skall stänga av fläkten

4: 3:e hastigeten När LED:n ar släckt och annan hastigkeit aktiverad, aktiveras denna hastigkeit genom ett tryck på knappen, , LED:n tänds och LED:n på foregående installda hastigkeit släcks. När LED:n ar släckt samtidigt som ingen annan hastigkeit är aktiverad, hander ingenting;när knappentrycks in. När LED:n ar tänd,är knapp 4 Funktionlös. Därfor maste du Först trycka på hastighet 1, om du skall stänga av fläkten

5: 4: e hastigehen När LED:n ar släckt och annan hastigkeit aktiverad, aktiveras denna hastigkeit genom ett tryck på knappen, , LED:n tänds och LED:n på foregående installda hastigkeit släcks. När LED:n ar släckt samtidigt som Ingen annan hastigkeit År aktiverad, hander ingenting när knappen trycks in. När LED:n År tänd, År knapp 5 Funktionslös. Därfor maste du Först trycka på hastigkeit 1, om du skäll stänga av fläkten. 4:e hastigehen År aktiverad i 14 min och Återgår automatiskt till 3:e hastigheten. När du skall stänga av fläkten maste du först trycka på hastigkeit 1..

6: Belysning - Parning Fjarrkontroll Belysning: Ett tryck på T6 slár på erer av belysningen. T6 lyser upp nar belysningen ar aktiverad. Parning Fjarrkontroll (tillbehör): Vid avstängd belysning och fläkt, häll in T6 knappen vilket aktiverar parningsen av fjarrkontrollen. T6 knappen blinkar under maximalt 10 sekunder. När den blinkar, tryck in valfri kanpp på fjarrkontrollen. Funktionen deaktiveras after 10 sekunder, eller tidigare om kompatibel fjarrkontroll hittas.

Funktioner vid knaptryckning: Förlängt tryck = fingret tryckt mot knappen i minst 3 sekunder, Funktionen aktiveras under intryckningen. Kort tryck = fingret intryckt minde an 3 sekunder, Funktionen aktiveras när knappen släpps. Fjarrkontroll (tillbehör): Placera apparaten langt frän elektromagnetiska källor vilka kan stora de elektroniska Funktionerna i fläktkapan Maxmalt driftområde 4 m. Detta område kan variera baserat på ev elektromagnetiska störninger frän andra apparater.

Förklaring av Funktioner

Fjarrkon troll

Belysningsknapp

Ett tryck på belysningsknappenalandslacker belysning Ett tryck på * Knappen minskar hastigheten. Om 1:a hastigheten aktiverad,innebaretttryck

' - Knapp

på ‘-’ knappen avstängning av motorn. Om motorn är avständg, innebär att tryck på ‘+’ knappen aktivering av 1:a hastigheten

' + Knapp

Om motorn ar igang, innebär ett tryck pa ^+ knappen att hastigheten hojs anda upp till max. Om motorn ar igang, innebär ett tryck pa timer knappen aktivering/avaktivering av timer Funktionen.

Timer Knapp

Tryck in belysningsknappen och Timerknappen samtidigt tills den blå LED:n böjr blinkka. Om “-” knappen på fjärrkontrollen hälls in I 5 sekunder, genereras en ny kod I minnet. Detta bekräftas av 3 korta blinkningar från LED:n.

Code Change

For att atergå till standardkoden, häll in “-” knappen och “+”

knappen I 5 sekunder. Memorering av standardkoden bekräftas

Av 3 korta blinkingar fran LED:n. Varje gang en ny kod genereras eller att standrdkoden programmeras i fjarrkontrollen, ar det nodvändigt att även genomfö parningen enl. foregäende beskrivning.

FILTER DEMONTERING OCH MONTERINGSANVISNING

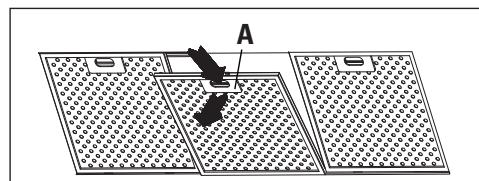

1. METALLFILTER

For att ta bort fettfiltret i metal, dra ned handtaget A tills det släpper frän främre fästet; vik det sedan nedåt, och dra ut filtre frän bakre infästningen. For att montera filtre, genomfor ovanstäende i motsatt ordning..

-Öppna panelen (se fig. 1). Använd handtag A für att ta bort fettfiltret.

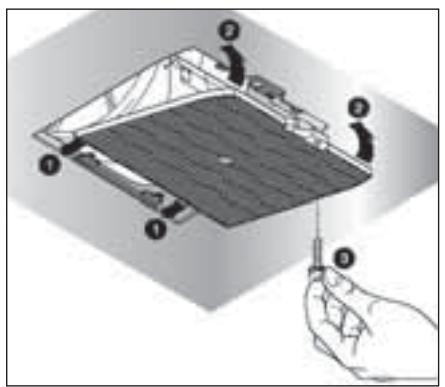

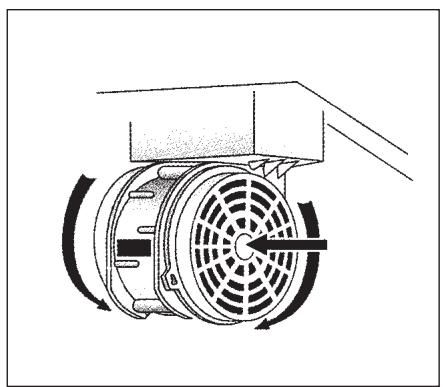

2. KOLFILTER

For att byta ut kolfiltren, fortssatt enl foljande: Ta bort fettifren enl beskrivning ovan. De två filtren ar placerade på sidorna av flaktmotorn och ar nu enkla att komma Åt. For att installera filtren se bild. I de fall kapan har motorlada ar filtren placerade på nedre delen av ladan. For att installera filtren se bild. Kontakta Återforsäljenare for att bestalla nya filter.

3. DEMONTERBAR PANEL

Följ instruktionerna fig. H3 for att ta bort panelen.

BELYSNING MONTERING OCH UTBYTE

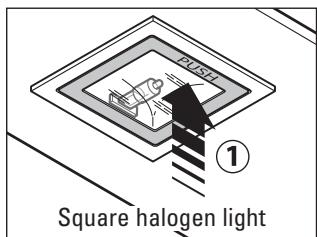

1. SPOTLIGHT

Byte av fyrkantig halogen:

a) Kontrollera att strömmen är fränkopplad.
b) Öppna panelen helt till 90^ (se figur) genom att trycka på PUSH
c) Byt ut lampan mot en likadan (halogen, max 20 W, 12 Volt, G4 anslutning).
d) Stäng panelen. Om panelen inte stängs korrekt repetera proceduren enl punkt b.

2. LED SPOTLIGHT

I detta fall ar kapan utrustad med hogeffectiva,lagenergi LED spotlights med extrem lang halbarhet under normala driftsforhallan den.

3. LYSRÖR

Byte av lysror:

a) Koppla Ifr'an strömmen;
b) Skruva bort montageskruvarna och ta bort bottenpanelen;
c) Ta bort lysröret, genom att reotera detta 90^ , och byt ut det mot ett lysör med liknande egenskaper (8W-13W-21W-28W beroende pä modell);
d) Koppla på strömmen.

L UNDERHÄLL OCH RENGÖRING

Konstant unterhalb garanterer korrekt Funktion och effektivitet over tid. Rikta speciell uppmärksamhet på fettfiltren och kolfiltren. Frekvent rengöring av filtren undanröjer ackumulering av fett vilket kan innebära brandrisk.

1. FETTFILTER

Dessa fangar fetpartiklarna I luften, varfor de skall rengoras varje manad med varmt vatten och diskmedel, utan att bja dem. Vanta tills de torkat helt innan de monteras tillbaka. For montering och demontering se instruktionerna under punkt H1. Detta skull utforas med regelbundna intervaller.

2. KOLFILTER

Dessa fangar fangar daliig lukt och odorer I luftstrommen som passerar dem. Luften renas genom att passera filtren for att sedan recirculeras in i koket. Kolfiltren kan ej rengoras och skall bytas ut var 3-4 manad vid normalt bruk. For att byta ut kolfiltren, se instruk tionerna under punkt H2.

3. RENGÖRING AV KÄPANS UTSIDA

Rekommendationen ar att rengora utsidan pa kapan var 15:e dag for att undvika att oljiga substanser erer fett som paverkar den rostfria ytan. Utsidan skall rengoras med en mjuk trasa och mit rengoringsmedel. Vid antifingerprint yta (fasteel) rengor endast med vatten och mild tval med en mjuk trasa och torka direfter av ytan. Anvand inteprodukter som innehaller slipmedel, ruggade trasor ell trasor designade for rengoring av rostfritt stal.

4. RENGÖRING AV KÄPANS INSIDA

De elektriska componenterna och fläktmotorns insida fár ej rengöras med vätskor erler Lossningsmedel.

Använd inte slipandeprodukter. Alla ovanstäende atgärder fär endast utforas after att apparaten har kopplats bort frän elnätet. Innan eventuell rengöring och underhall skall apparaten goras strömlös genom att dra ut kontakten erler slå av hvudströmbrbrytaren. Tillverkaren fransager sig allt ansvar for skada som direkt eller indirekt orsakas pg.a felaktigt bruk relaterat till instruktioner och varninger ienna bruksanvisning.

GARANTI

Dennyaprodukten levereras med garanti.Garantivilkoren anges av distributoren.

Tillverkaren ar inte ansvarig vad gäller ev felaktigheter orsakade av tryckfel lenna bruksanvising. Tillverkaren forbehaller sig ratten att forandraprodukterna arhelst det anses nödvändigt, utan att kompromissa på viktiga sakerhets- och driftfunktioner.

MONTERINGSANVISNING FÖR KÄPOR MED LÄDA

VARNING: Underlåtenhet att installerera skruvar eller fästningsanordningar i enlighem med dessa instruktioner kan medfora elektriska faror.

Steg 1

• Satt festskenan mot vöggen (A-Fig. 1) på en hójd beräknad på summan av avständet X + Y + 320 mm . - Väg in skenan med att vattenpass och markera de två hålen på skenan. - Borra hålen, montera 2 × 8 mm skruvankare och skruva fast skenan.

Steg 2

Häng upp kapan på fästskenan (Fig.2) - Justera in kapan med justeringsskruvarna (Fig.2) Den övre skruven (B) justerar avstandet frän vagg, den nedre skruven (C) justerar höjden.

Steg 3

• Montera kapan på vaggen med skruv och plug anpassade for materialet I vaggen, via halen på baksidan av kapan. Vid franluftsversion skull godkand slangsats anslutas till imkanal.
• Genomför ev elektriska ansluttingar internt after att kåpan kopplats bort frän nätet.

Steg 4

• Placera den övre kanalden (H) i den nedre kanalden (G) och fixera montaget på käpkroppen med hjälp av de 8 skruvarna som visas under (V1) - Dra isär kanalen (H) tills korrekt langd erhälls. Montera vaggfässt (L) horisontellt på väggen med skruv och plugg (4 mm). Fäst kanalden (H) på vaggfässt (L) med skruvarna (M). Anslut strömmen,enigt gällande foreskrifter (sektion D).
