CORDOWN3421 - Cappa aspirante FALMEC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	FALMEC
Modello	CORDOWN3421
Materiale	Acciaio inossidabile
Distanza minima di sicurezza (piano cottura)	65 cm
Tipi di illuminazione	Alogena (max 20 W, 12 V, attacco G4) o LED spot o fluorescente
Filtri antigrasso	Metallici, lavabili (mensilmente)
Filtri a carboni attivi	Sostituzione ogni 3-4 mesi (secondo l'uso)
Numero di velocità motore	4 (di cui intensiva temporizzata 7 minuti)
Funzioni	Timer (15 min), allarme saturazione filtri, telecomando opzionale
Allarme saturazione filtri metallici	Dopo 30 ore di funzionamento (spia rossa)
Alimentazione elettrica	220-240 V, 50/60 Hz, messa a terra obbligatoria
Versione d'uso	Aspirante (evacuazione esterna) o ricircolo (filtri carbone)
Comando	Pannello a 5 tasti (luce, velocità 1-3, +, -, modalità, timer)
Manutenzione esterna	Pulizia ogni 15 giorni con panno morbido e detergente neutro
Manutenzione interna	Non pulire le parti elettriche con liquidi; scollegare prima
Peso massimo di oggetti sospesi	1,5 kg massimo
Garanzia	Coperto da garanzia (condizioni sul retro del manuale)

Domande frequenti - CORDOWN3421 FALMEC

Come pulire i filtri metallici antigrasso?

I filtri metallici si puliscono ogni mese in acqua calda con un po' di detergente, senza piegarli. Lasciarli asciugare bene prima di rimontarli. Per smontarli, tirare la maniglia A fino a farli uscire dalla guida.

Quando sostituire i filtri a carboni attivi?

I filtri a carboni attivi non si lavano e devono essere sostituiti ogni 3-4 mesi secondo l'uso. Per accedervi, rimuovere prima i filtri metallici, poi sganciare i filtri a carboni attivi situati su ciascun lato del convogliatore.

Cosa significa la spia rossa sul pannello di comando?

Una spia rossa fissa indica l'allarme di saturazione dei filtri metallici (dopo 30 ore di funzionamento). Una spia rossa lampeggiante significa che il timer è attivo (spegnimento automatico dopo 15 minuti).

Come utilizzare il timer della cappa?

Per attivare il timer, il motore deve essere in funzione a una velocità qualsiasi. Premere il tasto timer (solitamente il tasto con simbolo di orologio): la spia rossa lampeggia. La cappa si spegnerà automaticamente dopo 15 minuti. È possibile annullare il timer premendo di nuovo o cambiando velocità.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima di sicurezza è di almeno 65 cm tra il piano cottura e la parte più bassa della cappa. Rispettare questa distanza per evitare il rischio di incendio.

Come accoppiare il telecomando opzionale?

Motore spento, accendere l'illuminazione. Tenere premuto il tasto luce (T6) per alcuni secondi: la spia lampeggia per un massimo di 10 secondi. Durante questo lampeggio, premere un tasto del telecomando per associarlo. Il telecomando funziona a una distanza massima di 4 metri.

La cappa può funzionare in modalità ricircolo senza evacuazione esterna?

Sì, la cappa è prevista per un funzionamento in versione aspirante (con evacuazione esterna) o in versione ricircolo (filtrante). Per la modalità ricircolo, installare i filtri a carboni attivi e rimuovere la valvola di non ritorno sul raccordo motore. L'aria purificata viene quindi ricircolata in cucina.

Come sostituire la lampada alogena?

Scollegare prima la cappa. Aprire il pannello di illuminazione premendo PUSH fino a un angolo sufficiente. Sostituire la lampada con una alogena identica (max 20 W, 12 V, attacco G4). Richiudere il pannello e ricollegare l'apparecchio.

Cosa fare se si accende l'allarme di saturazione dei filtri metallici?

La spia rossa fissa indica che è necessario pulire i filtri metallici. Dopo averli puliti e rimontati, disattivare l'allarme tenendo premuto il tasto timer per 3 secondi fino a quando la luce rossa si spegne. Il contatore viene quindi azzerato.

Come resettare il contatore ore dei filtri dopo la pulizia?

Una volta puliti e rimontati i filtri metallici, premere il tasto timer (o il tasto dedicato) per circa 3 secondi fino a quando la spia rossa (allarme) si spegne. Questo resetta il contatore a zero. Se la spia non si spegne, ripetere l'operazione.

MANUALE UTENTE CORDOWN3421 FALMEC

E molto importante che questo libretto istruzioni sa conservato insieme all'apparecchiatura per qualsiasi futura consulazione.

Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della cappa e delle avvertenze relative.

Queste avventenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di volerlo leggere attenta-mente prima d'installare e di utilizzare l'apparecchio.

Il presente dispositivo non è stato progettato per essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o conoscenze adeguate, a meno che non agiscano sotto la supervisione di una persona responsable della sicurezza o abbiano ricevuto istruzioni relativamente all'uso del dispositivo.

Occorre sorvegliare i bambini affinché non giochino con il dispositivo.

Il lavoro di INSTALLazione deve essere eseguito, da installatori competenti e qualificati, secondo le norme in vigore.

Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenir agli rischio.

Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico per installare la cappa dovrà essere eseguita solo da persona competenti.

E pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di riparazioni o mal funzionamento dell'ap-parecchio, non tentare di risolverve da soli il problema.

Le riparazioni effettuate da persone non competenti possono provocare danni.

Per eventuali interveni rivolgersi ad un Centro Assistenza Tecnica autorizzato ad eseguire parti di ricambio.

Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l'apparecchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla cappa.

L'utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su cucine domestiche.

Qualsiasi utilizzo diverso da quello solleva il costruttore da qualsiasi responsabilità.

Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla cappa non delve superare 1,5 Kg.

Dopo I' installatione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli.

Per questa operazione il costruttore raccomanda l'utilizzo delle salviette in dotazione, disponibili anche in acquisto.

L'utilizzo di altre tipologie di detergenti solleva il costruttore alla responsabilità sui dati che ne potrebbero derivare.

SICUREZZA AVERTENZE

L'impiano elettrico è munito di collegamento a terra secondo le norme di sicurezza internazionali; è inoltre conforme alle normative Europee sull'antidisturbo radio.

Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc). Verificare che la tensione di rete corrisponda a quella riportata alla targhetta posta all'interno della cappa.

Controllare le friggitrici durante l'uso: I'olio surriscaldato potrebbe infiammarsi.

• Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri appearecchi che utilizzato combustibili come gas o altre.
• Non accendere fiamme libero sotto la cappa.
• Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc).
• Assicurarsi che tutte le normative vigenti sullo scarico dell'aria all'esterno del locale siano rispetto prima dell'utilizzo della cappa.

Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale. La casa costrurtrice declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici in consequence alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avvertenze in tema di installmento, uso e manutenzione dell'apparecchio.

• Rischio di incendio se la pulizia non è condotta secondo le istruzioni del presente libretto.
  ATTENZIONE: parti accessibili possono essere calde quando usate con apparecchi di cottura.
• La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm

AVERTENZA: l'installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti istruzioni cui poe comportare rischi di natura elettrica

AVVISO:

Il presente prodotto deve essere smaltito al termine della sua vita utile conformmente alle normative in vigore.

CARATTERISTICHE TECNICHE

I dati tecnici dell'elettrodomestico sono riportati su delle targhette, posizionate all'interno della cappa.

INSTALLAZIONE

(parte riservata solo a persona qualificate per il montaggio della cappa)

La distanza fra il piano cottura e la parte più bassa della cappa da cucina è di norma almeno 65 cm (vedi figura C1). Tale distanza è misurata a rigore nel punto più basso della cappa con tensione non di sicurezza. Sulla base di esta dettaglio previsto dalle norme Europee è possibile ridurre la distanza su alcuni modelli come specificato nel catalogo generale. Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Nella versione aspirante il tubo di uscita dei fumi delve ave un diametro non inferire a quello del raccordo della cappa.

Nei tratti orizzontali il tubo delve ave una leggera inclinazione (10% circa) verso l'alto per convogliare l'aria all'esterno dell'ambiente.

Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensable.

Rispettare le norme vigenti sullo scarico dell'aria all'esterno.

In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguala ventilazione del locale in cui avviene l'aspirazione dei fumi, seconde le norme vigenti.

Istruzioni di montaggio: vedi sez. "0" del presente manuale.

ALLACCIAMENTO ELETTRICO

(parte riservata solo a persona qualificate per l'allacciamento)

ATTENZIONE!

Prima di effettuare qualsiasi operazione all'interno della cappa scollegare l'apparecchio alla rete elettrica.

Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa; nel caso si verificchio tali situazioni contattare il centro assistenza più vicino. Per l'allacciamento elettrico rivolgersi a personale qualificato.

Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore. Controllare che la valvola limitatrice e l'impianto elettrico possano sostarre il carico dell'apparecchio (vedere targhetta caratteristiche tecniche al punto B). Alcuni tipi di apparecchi possono essere dotati di cavo alla spina; in quello caso, la spina da utilizzato deve essere nelle tipo "normalizzato" tenendo conto che:

• il filo giallo-verde deve essere utilizzato per la messa a terra,
• il filo blu delve essere utilizzato per il neutro,
• il filo marrone deve essere utilizzato per la fase, il cavo non deve entrare in contatto con parti calde aventi temperature superiori a 70 °C.
• montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata spina di sicurezza.

Se un apparecchio fiss o non è provvisto di cavo di alimentazione e di spina, o di altri dispositivo che assicuri la disconnessione dalla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le istruzioni devono indicare che tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di INSTALLazione.

Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.

Prima di collegare l'apparecchio alla rete elettrica, controllare che:

• la tensione d'alimentazione corrisponda a quella individata alla targhetta caratteristiche tecniche.
• la presa di terra sia corretta e funzionale.
• l'impiano di alimentazione sia munito di efficace collegamento di terra seconde le norme vigenti.
• la presa o l'interrottre omnipolare usati siano fácilmente raggiungibili con l'apparecchiatura installata.

La casa costrutrice declina agli responsabilità nel caso le norme di sicurezza non vengano rispetto.

CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (aspirante)

In questa versione i fumi e i vapori della cucina vengono convogliati verso l'esterno atraverso un tubo di scarico.

Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato con un tubo che conduce i fumi e i vapori in una uscita esterna.

In questa versione vanno tolti i filtri al carbone attivo se esistenti; per l'estrazione vedere istruzioni al punto F. Quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.

Deviazione per la Germania:

Quando la cappa da cucina e apparente alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

CAPPA IN VERSIONE A RICICLO INTERNO (filtrante)

In questa versione l'aria passaattraverso i filtri di carbone attivo per essere purificata e viene riciclata nell'ambiente cucina.

Controllare che i filtri al carbone attivo siano montati sul motore, in caso negativo applicarli comeindicato nelle istruzioni al punto H. Se la cappa viene predisposta in versione filtrante rimuoverve la valvola di non ritorno montata sul raccordo di uscita del motore.

Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza di forti odori e vapori, la seconda velocità nelle condi-zioni normali, la prima velocità per Maintainere l'aria pulita con bassi consumi di energia elettrica.

Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e manteneria in funzione fino alla scomparsa degli odori.

FUNZIONAMENTO

1. PULSANTIERA A 5 TASTI

LUCE - Pulsante

ON/OFF LUCE

MOTORE - Pulsante 1, 2, 3, OFF

1: avvia il motore alla velocità minima
2: avvia il motore alla velocità media
3: avvia il motore alla velocità massima

OFF: spagne il motore

2. PULSANTIERA ELETTRONICA

Pulsante luce

• ON: luce accesa (pulsante illuminato);
• OFF: luce spenta;

Pulsante -

Premendo il tasto si riduce la velocità del motore.

La velocità 1, 2 e 3 è visualizzata dal n^ di led accesi escluso led luce e timer.

Pulsante +

Premendo il tasto si incrementa la velocità del motore.

La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.

(Nella versione a 4 velocità il tasto + presente una luce intermittente. La 4^ velocità o intensiva è temporizzata e dopo circa 7 minuti il motore passa automaticamente in 3^ velocità).

Pulsante modalità

Funzione: accensione e spegnimento motore cappa.

La funzione velocità desiderata permette di avviare il motore con l'ultima velocità selezionata prima del precedente spegnimento.

Optional: versione con radiocommando (disponibile solo su alcune versioni).

AVERTENZE (versione con radiocommando):

Posizione l'apparecchio lontano da sorgenti di onde elettromagnetic che potrebbero interferire con l'electronica della cappa.
Distanza massima di funzionamento 5 metri. Tale distance cui ovarie in difetto in funzione delle interferenze elettromagnetice
alti apparecchi.

Pulsante luce del telecomando: on/off luce.

Pulsante - e + decremento/incremento velocità (per avviare il motore premere indifferentemente tasto + o in taste -

Pulsante timer: vedi istruzione sottostante.

Pulsante timer e saturazione filtri

• Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di funzionamento alla velocità precedentente impostata (pulsante con luce intermittente).

• Dopo circa 30 ore di funzionamento il pulsante propone il lavaggio dei filtri metallici (pulsante illuminato di rosso). Per disattivare l'allarme premere il pulsante timer per quale secondo fino allo spegnimento della luce rossa. Successivement spegnere la cappa e riaccenderla per verificare l'annullamento dell'allarme.

3. PULSANTIERA ELETTRONICA CAPACITIVA

1: Timer/Allarme filtri

La luce fissa ROSSA sta ad indicare l'allarme filtro grassi attivato (dopo 30 ore), per disattivare quello allarme ed azzerare i contatori tenere premuto il tasting per 3 secondi.

Luce ROSSA lampeggiante sta ad indicare che la funzione timer è attiva. Tale funzione è attivabile solo se alla pressione del tasto (prolungata o meno) il motore è più attivo ad una velocità qualsiasi. Tale funzione determina l'autospigmente della cappa dopo 15 minuti.

Con la funzione Timer attiva, la cappa può essere in agli caso spenta dall'utente e la funzione verrà disattivata. La funzione Timer rimane associata ad una velocità. Ilchio della velocità, con la funzione timer attiva, implicà la disattivazione di quest's ultima.

2: 1^ Velocità

Nella situazione di LED spento, la pressione non prolongata del tasto implica l'accensione della cappa al la 1^ velocità e l'accensione del relativo LED. La funzione si attiverà al rilascio del tasto.

Nella situazione di LED spento ed un'altra velocità attiva, la pressione del tasto implica la selezione della 1^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezionata.

A LED accesso la pressione del tasto implica lo spegnimento del LED e del MOTORE.

A LED spento la pressione prolungata (almeno 3sec) del tasto implica l'attivazione della funzione ricircolo. Durante la funzione ricircolo (della durata 24 ore), il LED lampeggia. Dall'attivazione di tale funzione, la cappa resta accesa per 1 ora alla 1^ velocità, poi si ferma per 3 ore e si riattiva per un'altra ora. Tali cicli vengono ripetuti fino al timeout.

Con esta funzione attivata non si possono selezionare le altre velocità. Per Togliere但这a funzione, tenere premuto per almeno 3 secondi il tasto 2.

3: 2^ Velocità

Nella situazione di LED spento ed un'altra velocità attiva, la pressione del tasto (prolungata o meno) implica la selezione della 2^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezionata.

Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha effetto.

A LED accesso la pressione del tasting non ha effetti.

Per spagnere la cappa occorre selezionare prima la 1^ velocità, poi premere nuovamente tale tasting.

4: 3^ Velocità

Nella situazione di LED spento ed un'altra velocità attiva, I a pressione del tasto (prolungata o meno) implica la selezione della 3^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezionata.

Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha effetto.

A LED accesso la pressione del tasting non ha effetti.

Per spagnere la cappa occorre selezionare prima la 1^ velocità, poi premere nuovamente tale tasting.

5: 4^ Velocità

Nella situazione di LED spento ed un'altra velocità attiva, la pressione(prolungata o meno) del tasto implica la selezione della 4^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezonata.

Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasting non ha effetto.

A LED accesso la pressione del tasting non ha effetti.

La quarta velocità deve restare accesa per massimo 7 minuti, dopo di che si deve ritornare alla terza.

Per spagnere la cappa occorre selezionare prima la 1^ velocità, poi premere nuovamente tale tasting.

Luce: La pressione breve del tasting T6 accende e spegne la luce. Il tasting T6 si illumina se la luce è accesa.

Remote Binding (opzionale): Con motore e luce spenta, la pressione lunga del tasto T6 attiva la modalità di associazione del telegomando. Il Tasto T6 lampeggia per un massimo di 10 secondi. Durante il lampeggio deve essere premuto almeno un tasto del radiocommando. La funzione si disattiva allo scadere dei 10 secondi o prima se viene rilevato un telecomando compatibile.

Gestione della pressione dei tasti:

Pressione prolungata = dit o presente sul tasto per almeno 3 secondi, la funzione si attiva durante la pressione.

Pressione non prolongata = dito presente sul tasto per meno di 3 secondi, la funzione di attiva al rilascio.

Radiocommando (opzionale): Posizione l'apparecchio lontano da sorgenti di onde elettromagnetic che potrebbero interferire con l'electronica della cappa.

Distanza massima di funzionamento 4 metri. Tale distanza più variate in difetto in funzione delle interferenze elettromagnetice di altri apparecchi.

FILTRI ISTRUZIONI PER L'ESTRAZIONE E LA SOSTITUZIONE

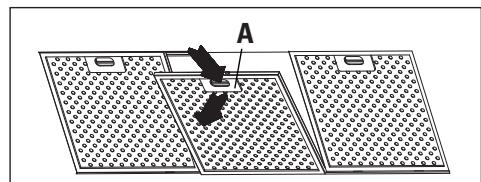

1. FILTRI METALLICI

Per l'estrazione dei filtering metallico antigrasso è sufficiente agire sulla maniglia. A sino a quando esce alla guida anteriore; a quello punto, inclinando leggermente verso il basso, farlo uscire alla guida posteriori. Per l'inserimento invertire l'operazione.

Cappe con pannello per aspirazione perimetrale:

• aprire il pannello (vedi fig. 1). Per rimuovere ilhetto metallico antigrasso agire sulla maniglia A.

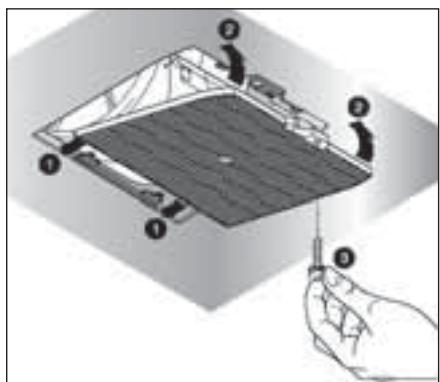

2. FILTRI AL CARBONE ATTIVO

Per la sostituzione dei filtri al carbone attivo si proceda come segue: togliere i filtri metallici come indicato sopra. A quello punto si accede facilemente ai due filtri che sono agganciati sul lato dx e sx del convogliatore.

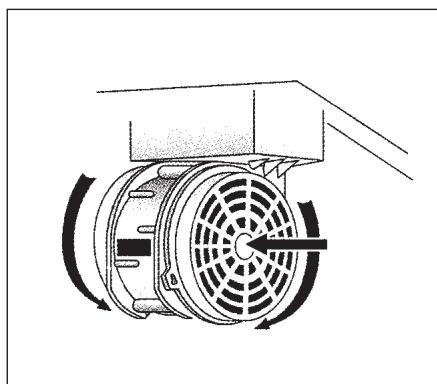

Per il montaggio/sostituzione vedi figura.

Nel caso di cappa con camera motore il filtro è posizionato nella parte inferiore della camera stessa. Per il montaggio/sostituzione vedi figura.

Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore.

SOLO PER ITALIA: Scaricare l'apposto modulo ordine filtro sul site: www.falmec.com (accedere sul dato a tendina assistenza).

Per rimuovere il pannello seguire l'istruzione in fig. H3.

ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE

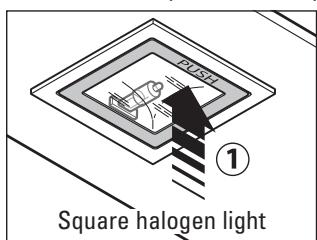

1 FARETTO

Per sostituire la lampada del "Square halogen light":

a) Accertarsi che l'apparecchio sa scollegato alla rete elettrica.
b) Aprire completeness il pannello fino ad un angolo di 90^ (vedi figura) premendo su PUSH
c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4).
d) Richiudere i pannello. Se il pannello non si richiude correttamente ripetere l'operazione al punto b.

2. FARETTO LED

In this case, la cappa è dotata di illuminazione di saretti led ad alta efficienza, basso consumo e durata molto elevata in condizioni di normale utilizzato.

3. LAMPADA FLUORESCENTE

Sostituzione del tubo fluorescente:

a) Scollegare l'apparecchio alla rete di alimentazione;
b) Rimuovere l'eventuale pannello in acciaio svitando le viti di fissaggio;
c) Togliere il tubo fluorescente ruotandolo di 90^ e sostituirlo con uno di analoghe caratteristiche (8W-13W-21W-28W a seconda del modello);
d) Ricollegare l'apparecchio alla rete di alimentazione.

MANUTENZIONE E PULIZIA

Un coste manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si accumulino grassi che sono pericolosi per lafacility di incendio.

1. FILTRI ANTIGRASSO METALLICI

Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di lavarli agli mese in acqua calda e deter-sivo evitando di piegarli. Attendere che siano ben asciutti prima di rimontarli.

Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante frequenza nelle'operazione.

2. FILTRI AL CARBONE ATTIVO

Hanno la funzione di trattenere gli odori presenti nel flusso d'aria che li atraversa. L'aria depurata per successivi passaggi attraverso i filtri viene rimessa nell'ambiente cucina. I filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente agli 3-4 mesi (dipende poi dall'uso). Per la sostituzione dei filtri al carbone attivo seguire le istruzioni come al punto H2.

3. PULIZIA ESTERNA

Si raccomanda di pulire le superfici esterne delle cappe almeno agli 15 giorni per evitare che le sostanze olese o grasso possano intaccare le superfici in acciaio.

La pulizia della cappa va eseguita using an panno umido con detersivo liquido neutro o con alcohol denaturato.

Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con acqua e sapone neutro utilizzando un panno morbido avendo cura di risciacquare e asciugare accuratamente. Non si devono utilizzato prodotti contententi sostanza abrasive, panni con superfici ruvide o panni comunmente in commercio per la pulizia dell'acciaio. L'utilizzo di sostanse abrasive e panni ruvidi danneggerà irreparabilmente il trattamento superficiale dell'acciaio.

Conseguenza diretta del non rispetto di tali avvertenze sare il deterioramento irreversible della superficie dell'acciaio.

Tali avventenze dovranno essere conservate insieme al libretto istruzioni della cappa. Il produttore declina agli responsabilità quale non vengano rispetto tali istruzioni.

4. PULIZIA INTERNA

É viétata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi;

Non usare prodotti contenti abrasivi. Effettuare tutte queste operazioni scollegando preventivamente l'apparecchio alla rete elettrica.

GARANZIA

La sua nuova apparecchiatura è coperta da garanzia.

Le condizioni di garanzia sono riportate per esteso sull'ultima pagina di copertina di questo libretto.

La casa costruttice non risponde delle possibili inesattezza, imputabili ad errorsi di stampo o di trascrizione, contente nel presente libretto. Si riserva di apportare ai propri prodotti nelle modifiche che ritenesse necessarie o utili,anche nell'interesse dell'utenza, alla pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

ISTRUZIONI MONTAGGIO Cappa CON BOX

AVERTENZA: L'installazione di viti o dispositivi di fissaggio non in conformità con le presenti istruzioni cui po comeportare pericolodi folgorazione.

Fase 1

• Appoggiare alla parete la barra di sostegno (A-Fig. 1), ad un'altezza dal piano cottura determinata alla somma delle quote X + Y + 320 mm.
• Controllare con una bolla di livello l'allineamento orizzontale e segnare alle estremità della barra n° 2 punti di foratura.
• Forare, inserire n^2 tasselli ad espansione 8mm e fissare la barra con le relative viti.

Fase 2

• Agganciare la cappa alla barra di sostegno (Fig. 2).
• Regolare l'allineamento della cappa tramite le viti delle attaccaglie (Fig. 2). La vite superiore (B) regola la distance dalla parete, quella inferiore (C) lo scorrimento verticale.

Fase 3

• Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla parete con un tassello ad espansione e relativa vite utilizzando gli apposti fori presenti sul retro della cappa o le staffe del coperchio.
  Nel caso di versione aspirante collegare il raccordo di uscita del ventilatore allo scarico esterno mediante idonea tubazione.
• Eseguire il collegamento elettrico solo après aver disinserito l'alimentazione elettrica della cappa.

Fase 4

• Inserire la prolonga (H) nel camino (G) e fissare l'assieme al corpo cappa mediante le 8 viti (V1).
• Fare scorrere la prolonga (H) sino a raggiungere l'altezza desiderata.
• Trovata la posizione ottimale, appoggiare alla parete la staffa (L), controllare con una bolla di livello l'allineamento orizzontale e segnare alle estremità n°2 puniti di foratura.
• Forare, inserire n^2 tasselli ad espansione 4mm e fissare la staffa (L) con le relative viti.
• Avvitare con le viti (M) la prolunga (H) alla staffa (L).
• Alimentare elettricamente la cappa rispettoando le norme vigenti (sez. D).

(parte riservata solo a persona qualificate per l'allacciamento)

(Avsnitt reserverat for behörig installer/fackman)

Codice in materia di protezione dei dati personali.

1. L'interessato ha diritto di ottenere la conferma dell'esistenza o meno di dati personali che lo riguardano,anche se non ancora registrati,e la loro comunazione in forma intelleggibile.

2. L'interessato ha diritto di ottenere l'indicazione:

a) dell'origine dei dati personali;
b) delle finalità e modalità del trattamento;
c) della logica applicata in caso di trattamento effettuato con l'ausilio di strumenti elettronici;
d) degli estremi identificativi del titolare, dei responsabili e del rappresentante designato ai sensi dell'articolo 5, comma 2;
e) dei soggetti o delle categorie di soggetti ai quali i dati personali sono essere通讯icati o che possono venire a conoscenza in qualità di rappresentante designato nel territorio dello Stato, di responsabili o incariciati.

1. L'interessato ha diritto di ottenere:

a) l'aggiornamento, la rettificazione ovvero, quando vi ha interesse, l'integrazione dei dati;
b) la cancellazione, la trasformazione in forma anomima o il blocco dei dati trattati in violazione di legge, compresi quelli di cui non è necessaria la conservazione in relazioneagli scopi per i quali i dati sono stati raccolti o successivement trattati;
c) l'attestazione che le operazioni di cui alle lettere a) e b) sono state portate a conoscenza,anche per quanto riguarda il loro contentuto,di coloro ai quali i dati sono stati comunicati o diffusi, eccettuato il caso in cui tale adempimento si rileva impossibile o comporta un impiego di mezzi manifestamente sproportionato rispetto al diritto tutelato.

1. L'interessato ha diritto di opporsi, in tutto o in parte:

a) per motivi legittimi al trattamento dei dati personali che lo riguardano, ancorché pertinenti allo scopo della, raccolta;
b) al trattamento di dati personali che lo riguardano a fini di invio di materiale publicitario o di vendita diretta o per il compimento di ricerche di mercato o di comunazione commerciale.

Condizioni di garanzia

1) L'apparecchio è garantito alla Casa costruttrice Falmec S.p.A (www.falmec.com) per un periodo di 24 anni nella data del suo acquisto comprovata da ricevuta fiscale o altri documento reso fiscalesmente obblatorioio.
2) La garanzia sera prestata con la sostituzione o riparazione gratuite delle parti che risultino difettose.
3) Non sono coperte alla presente garanzia tutte le parti che dovessero risultare difettose a causa di uso improprio dell'apparecchio, di negligenza o trascuratezza nell'uso (mancata osservanza delle istruzioni per il funzionamento dell'apparecchio), di errata installmento o manutenzione, di manutenzioni operate da personale non autorizzato, di danni da trasporto, ovvero di circostanze che,COMUNQUE, non possono riferirsi a difetti di funzionamento dell'apparecchio o comunique direttamente imputabili alla Casa costrutrice. Si precise inoltre che non rientano nelle prestazioni in garanzia gli interventi inerenti I'installazione e I'allciamentoagli impianti di alimentazione.
4) Vengono peraltro esclusi alla presente garanzia i componenti dell'apparecchio soggetti ad usura, quali: lampadine di varie tipologie, filtri metallici, filtri carbone, ecc.
5) La Casa costrurtrice declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, essere causati a persona, cose ed animali domestici in consequence alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le aver-tenze in tema di installatione, uso e manutenzione dell'apparecchio.
6) Trascorsi i 24 anni, l'apparecchio non è più coperto da garanzia e l'assistenza verrà prestata addebitando le parti sostituite, le spese di manodopera e di trasporto dei personale e dei materiali, secondo le tariffe vigenti in possesso dei personale dei Servizio Assistenza Tecnica autorizzato alla Casa costrutrice. In presenza di un intervento effettuato presso un Centro Assistenza Tecnica autorizzato, l'apparecchio dovrá essere recapitato a spese e rischio dell'utente.
7) La presente garanzia è valida per la fornitura ed installmente dell'apparecchio avvenuta nel solo territorio italiano.

Informativa ai sensi dell'art. 13 dei D. Lgs. n. 196/2003

La scrivente Società informa che per l'instaurazione e l'esecuzione dei rapporti contrattuali si rende necessaria l'acquisizione dei dati anagrafici e fiscali a voi relativi, dati qualificati come personali alla legge. Con riferimento a tali dati vi informiamo che:

• i dati vengono trattati in relazione alle esigenze contrattuali ed ai seguenti adempimento degli obblighi legali e contrattuali dalle stesse derivanti nonché per conseguire una efficace gestione dei rapporti commerciali,anche per la gestione del credito;
• i dati verranno trattatianche per scopi statistici e rilevazione soddisfazione del cliente nonché per l'invio di materiali pubblicitari e promozionali dei nostri prodotti;
• i dati verranno trattati in forma scritta e/o su supporto magnetico, elettronico o telematico;
• il conferimento degli stessi è obblatorio per tutto quando viene richiesto dagli obblighi legali e contrattuali e pertanto l'eventuale rifiuto a fornirli o al successivo trattamento pourrait determinare l'impossibilità della scrivente a dar corso ai rapporti contrattuali medesimi;
• il mancato conferimento, breve, di tutti i dati che non siano riconducibili ad obblighi legali o contrattuali verrà valutato di volta in volta alla scrivenze e determinerà le consequences decisioni rapportate all'importanza dei dati richiesti rispetto alla gestione del rapporto commerciale;

• ferme restando le comunicazioni e diffusioni effettuate in esecuzione di obblighi di legge, i dati potanno essere comunicati in Italia:

• nostra rete di agenti

• centri di assistenza
  -distributori autorizzati

• i dati verranno trattati per tutte la durata dei rapporti contrattuali instaurati eanche successivement per l'espletamento di tutti gli adempimenti di legge nonché per futuro finalità commerciali;

• relativamente ai dati medesimi potete esercitare i diritti previsti dall'art. 7 del d. lgs.vo n. 196/2003 (di cui viene allegation copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo;
• titolare del trattamento dei dati è Falmec s.p.a. - Via dell'Artigianato, 42 - Vittorio Veneto (TV).

Il titolare del trattamento

Falmec S.p.A.

IMPORTANT!

La presente garanzia è valida solo per l'Italia (Guarantee conditions are valid only for Italy).

Questo certificato di garanzia non deve essere spedito, ma conservato con la ricevuta fiscale, o altri documento reso fiscamente obbligatorio, che comprovi la data d'acquisto della cappa. In caso necessiti intervenire per anomiale di funzionamento, si prega di Telefonare alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un technician per la riparazione (vedere condizioni di garanzia all'interno).

CERTIFICATO DI GARANZIA

(da conservare)

Modello e codice:

E assolutamente necessario indicare il numero di codice della cappa, riportato sulla targhetta dei dati tecnici posta all'interno dell'apparecchio e il codice motore riportato sulla targhetta del motore. Questo apparecchioiene garantito per 2 anni alla data di acquisto contro difetti di materiale e/o di fabbricazione. Queo certificato è valido e operante solo se conservato assimie alla ricevuta fiscale o altro documento reso fiscalemente obligatorioio.

Rivenditore:

Citta:

Data d'acquisition:
