CORDOWN3421 - Dunstabzugshaube FALMEC - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	FALMEC
Modell	CORDOWN3421
Material	Edelstahl
Mindestsicherheitsabstand (Kochfeld)	65 cm
Beleuchtungsarten	Halogen (max. 20 W, 12 V, Sockel G4) oder LED-Spots oder Leuchtstoff
Fettfilter	Metall, waschbar (monatlich)
Aktivkohlefilter	Austausch alle 3-4 Monate (je nach Nutzung)
Anzahl Motorstufen	4 (davon zeitlich begrenzte Intensivstufe 7 Minuten)
Funktionen	Timer (15 Min.), Filter-Sättigungsalarm, optionale Fernbedienung
Alarmsättigung Metallfilter	Nach 30 Betriebsstunden (rote Leuchte)
Stromversorgung	220-240 V, 50/60 Hz, Erdung erforderlich
Betriebsart	Abluft (Außenentlüftung) oder Umluft (Aktivkohlefilter)
Bedienung	5-Tasten-Bedienfeld (Licht, Stufen 1-3, +, -, Modus, Timer)
Außenpflege	Reinigung alle 15 Tage mit weichem Tuch und neutralem Reinigungsmittel
Innenpflege	Elektrische Teile nicht mit Flüssigkeiten reinigen; vorher Netzstecker ziehen
Maximales Gewicht hängender Gegenstände	max. 1,5 kg
Garantie	Garantieabdeckung (Bedingungen auf der Rückseite der Anleitung)

Häufig gestellte Fragen - CORDOWN3421 FALMEC

Wie reinige ich die Metallfettfilter?

Die Metallfilter werden monatlich in heißem Wasser mit etwas Reinigungsmittel gereinigt, ohne sie zu biegen. Lassen Sie sie gut trocknen, bevor Sie sie wieder einbauen. Zum Ausbau ziehen Sie am Griff A, bis sie aus der Schiene kommen.

Wann sollten die Aktivkohlefilter ausgetauscht werden?

Die Aktivkohlefilter sind nicht waschbar und müssen je nach Nutzung alle 3 bis 4 Monate ausgetauscht werden. Entfernen Sie zuerst die Metallfilter, dann lösen Sie die Aktivkohlefilter auf beiden Seiten des Motors.

Was bedeutet die rote Leuchte am Bedienfeld?

Eine dauerhafte rote Leuchte zeigt den Sättigungsalarm der Metallfilter an (nach 30 Betriebsstunden). Eine blinkende rote Leuchte bedeutet, dass der Timer aktiv ist (automatische Abschaltung nach 15 Minuten).

Wie verwende ich den Timer der Dunstabzugshaube?

Um den Timer zu aktivieren, muss der Motor auf einer beliebigen Stufe laufen. Drücken Sie die Timer-Taste (normalerweise die Taste mit einem Uhrensymbol): Die rote Leuchte blinkt. Die Haube schaltet sich nach 15 Minuten automatisch aus. Sie können den Timer durch erneutes Drücken oder Ändern der Geschwindigkeit deaktivieren.

Was ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt mindestens 65 cm zwischen Kochfeld und dem untersten Teil der Haube. Halten Sie diesen Abstand ein, um Brandgefahr zu vermeiden.

Wie koppele ich die optionale Fernbedienung?

Bei ausgeschaltetem Motor schalten Sie die Beleuchtung ein. Halten Sie die Lichttaste (T6) einige Sekunden gedrückt: Die Leuchte blinkt maximal 10 Sekunden. Drücken Sie während des Blinkens eine Taste auf der Fernbedienung, um sie zu koppeln. Die Fernbedienung funktioniert bis zu einer Entfernung von 4 Metern.

Kann die Haube im Umluftbetrieb ohne Außenentlüftung arbeiten?

Ja, die Haube ist für den Betrieb in der Abluftversion (mit Außenentlüftung) oder der Umluftversion (Filterbetrieb) vorgesehen. Für den Umluftbetrieb installieren Sie die Aktivkohlefilter und entfernen Sie die Rückschlagklappe am Motoranschluss. Die gereinigte Luft wird dann in die Küche zurückgeführt.

Wie tausche ich die Halogenlampe aus?

Ziehen Sie zuerst den Netzstecker der Haube. Öffnen Sie die Beleuchtungsabdeckung, indem Sie auf PUSH drücken, bis ein ausreichender Winkel erreicht ist. Ersetzen Sie die Lampe durch eine identische Halogenlampe (max. 20 W, 12 V, Sockel G4). Schließen Sie die Abdeckung und stecken Sie das Gerät wieder ein.

Was tun, wenn der Sättigungsalarm der Metallfilter aufleuchtet?

Die dauerhaft rote Leuchte zeigt an, dass die Metallfilter gereinigt werden müssen. Nach der Reinigung und dem Wiedereinbau deaktivieren Sie den Alarm, indem Sie die Timer-Taste 3 Sekunden lang gedrückt halten, bis die rote Leuchte erlischt. Der Zähler wird dann zurückgesetzt.

Wie setze ich den Betriebsstundenzähler der Filter nach der Reinigung zurück?

Sobald die Metallfilter gereinigt und wieder eingesetzt sind, drücken Sie die Timer-Taste (oder die entsprechende Taste) etwa 3 Sekunden lang, bis die rote Leuchte (Alarm) erlischt. Dadurch wird der Zähler auf Null zurückgesetzt. Wenn die Leuchte nicht erlischt, wiederholen Sie den Vorgang.

BEDIENUNGSANLEITUNG CORDOWN3421 FALMEC

BEDIENUNGSCANLEITUNG

HINWEISE

These Bedienungsanleitung muss unbedingt zusammen mit dem Gerä aufbewährt werden, um in Zukunft nachgeschlagen werden zu kinnen.

Solle das Gerat verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

These Hinweise sind für ihre Sicherheit und die anderer Personen abgefassst worden. Daher sollen den sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder eingeschlossen) bestimmt, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen oder denen Erfahrung und Kenntnisse fehlen, es sei dann, sie werden von einer Person, die für ihre Sicherheit verantwortlich ist, zum Gebrauch des Geräts angeleitet und überwacht.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installauren durchgefuhrt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualification auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, * dürfen ausschließlich von kompetennten Personen vorgenommen werden .

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu lose.

Die Reparaturen, die von nicht kompetenten Personen durchgefuhrt werden, konnen Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschelt sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.

Die Dunstabzugshaubearfasschliebichzum Absaugendes Dampfes,der beimKochen in einer Haushaltskue entsteht,verwendet werden.

Bei anderen Einsatz werden der Hersteller von jeder Haftung befrei.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen),arf hochstens 1,5 Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfeht für dessen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befrei den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zusätzliche Schäden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außer dem die europäischen Entstörungsvorschriften.
Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.
Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.
Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhitzte Öl konnte sich entzünden.
Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.
-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungsd oder Wartungsarbeiten muss man die Stromversorgung unterbrenen, indem man den Steckerzieht bzw. den Hauptschalter betätig. Der Hersteller leht jeder Haftung fur eventuelle direkte oder indirecte Schaden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriftenzurückzufahren sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

• Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr.
  VORSICHT: Erreichbare Bauteile konnten sich erhitzen, wenn sie Kochgeräten verwendet werden.
• Die max. Länge der Schrauben zur Befestigung des Rauchfangs beträgt 10 mm (vom Hersteller gestellt).
  WARNING: Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

VORSICH:

Dieses Produkt muss am Ende seiner Lebensdauer gemäß den geltenden Vorschriften entsorgt werden.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normalerweise mindestens 65~cm betragen (siehe Abbildung C1). Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von thisem von den Europäischen Normen vorgesehenem Detail kann man den Abstand an einigen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorseen, muss dies berücksichtigt werden.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10% ), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten.

Beigleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüfung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "0" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschritten werden; sollen die dies dennoch vorkommen, den nachst gelegen den Kundendienst Kontaktieren.

Der Anschluss muss unter Befolgung der gultigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Eine Gerätotypen konnen mit einem Kabel ohne Stecker ausgestattet sein, in thisem Fall ist ein „genormter“ Stecker zu verwenden, wobe folgenden zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;

• der blaue Draht ist für den Nullleiter, und

• der braune Draht für die Phase bestimmt. Das Kabelarf auf keine Fall mit heißen Teilen in Berührung kommt (über 70^)

• Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet gefelwert werden, muss man sicherenstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschlieben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschreiben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüfung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrerend)

Bei dier Ausfhrung stromt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls mnen sie wie unter Punkt H beschrieben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu halten.

Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Drehzahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erstige Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

ARBEITSWEISE

1. BEDIENFELD MIT 5 TASTEN

LICHT-Taste

ON/OFF LIGHT

MOTOR - Taste 1, 2, 3, OFF

1: startet den Motor mit Mindestrehzahl
2: startet den Motor mit mittlerer Drehzahl
3: startet den Motor mit Höchstdrehzahl
OFF: schaltet den Motor aus

• ON: Licht eingeschaltet (Druckknopf beleuchtet);
• OFF: Licht ausgeschaltet.

Druckkopf -

Bei Betätigung these Druckkopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

Druckknopf +

Bei Betätigung these Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 7 Minuten gehrt der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für eine Ausführungen erhältlich).

HIN WEISE:

Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen konnten.

Maximaler Betriebsabstand 5 Meter. Dsier Abstand kann bei elektromagnetischen Interferenzen anderer Geräe kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckkopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.

Schaltuhrknopf: siehe nachstehende Anleitungen.

Druckkopf Schaltuhr und Filterverstopfung

• These Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).

• Nach 30 Betriebsstunden zeigt der Drucknopf an, daß eine Spülung der Metallfilter erforderlich ist (Drucknopf rot beleucht).

AnschlieBend die Dunstabzugshaube aussen undwieder einschalten, um zu prufen, ob der Alarm aufgehoben wurde.

Das rote Licht bedeutet, dass der Ölfilterallarm aktiviert ist (nach 30 Stunden). Um diesen Allarm abzustellen und den Zähler auf Null zu bringen, halten Sie die Taste 3 Sekunden lang gedrückt.

Das An - und Ausschalten des roten Lichtes bedeutet, dass die Funktion Timer aktiv ist. Diese Funktion ist nur bei Drücken der Taste (langeres oder kürzeres) aktivierbar, sofern der Motor zu einer unbestimmten Geschwindigkeit schon in Betrieb ist. Diese Funktion bestimmt die automatische Abschaltung des Abzugs nach 15 Minuten.

Mit der eingeschalteten Funktion Timer, kann der Abzug zu jeder Zeit vom Benutzer abgestellt und die Funktion somit deaktiviert werden.

Die Funktion Timer bleibt mit einer Geschwindigkeit assoziiert. Das Andern der Geschwindigkeit, mit eingeschalteter Timerfung, fuhrt zur Deaktivierung der zuletzt genannten.

2: 1^ Geschwindigkeit

Bei abgeschalteter LED- Anzeige, fuhrt das kurze Drucken der Taste zum Einsatzen des Abzuges bei 1^ Geschwindigkeit und der LED- Anzeige. Die Funktion wird bei Loslassen der Taste aktiviert.

Bei ausgeschalteter LED-Anzeige und anderer aktiver Geschwindigkeit, führt das Drücken der Taste zur Wahl der 1^ Geschwindigkeit, zum Einsatzen der LED und zum Ausschalten des entsprechenden LED der vorangegangen gewährten Geschwindigkeit.

Bei eingeschaltetem LED führ das Drücken der Taste zum Ausschalten des LEDs und des Motors.

Bei ausgeschalteten LED führt das längerere Drücken ( mind. 3 Sekunden) zum Einsatzen der Umlauffunktion. Wahrend der Umlauffunktion (Dauer 24 Stunden), schaltet sich die LED an und aus. Bei Einsatzen dieser Funktion, bleibt der Abzug für 1 Stunde bei 1^ Geschwindigkeit an, danach schaltet sich diese für 3 Stunden aus und für eine Stunde wieder ein. Diese Zyklen wiederholen sich bis zum Timeout. Mit dieser aktivierten Funktion ist es nicht möglich andere Geschwindigkeiten einzustellen. Um diese Funktion abzuschalten, drücken Sie mindestens 3 Sekunden lang die Taste 2.

3: 2^ Geschwindigkeit

Bei ausgeschalteter LED und anderer aktivierten Geschwindigkeit, führt das Drücken (längeres oder kürzeres) zur Wahl der 2^ Geschwindigkeit, zum Einschalten des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangen gewählten Geschwindigkeit.

Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit, hat das Drücken der Taste keine Wirkung.

Bei eingeschaltetem LED hat das Drucken der Taste 3 keine Wirkung.

Um den Abzug auszuschalten, muss zunachst die 1^ Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden.

4: 3^ Geschwindigkeit

Bei ausgeschaltetem LED und anderer aktiven Geschwindigkeit, führ das (langere oder kürzere) Drücken der Taste zur Wahl der 3^ Geschwindigkeit, zum Einsatz des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangenen gewählten Geschwindigkeit.

Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit, hat das Drücken der Taste keine Wirkung.

Bei eingeschaltetem LED hat das Drucken der Taste 4 keine Wirkung.

Um den Abzug auszuschalten, muss zunachst die 1^ Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden.

5: 4^ Geschwindigkeit

Bei ausgeschalteten LED und anderer aktiven Geschwindigkeit, führt das (längere oder kürzere) Drücken der Taste zur Wahl der 4^ Geschwindigkeit, zum Einsatz des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangenen gewählten Geschwindigkeit.

Bei ausgeschalteten LED und keiner aktivierten Geschwindigkeit, hat das Drucken der Taste keine Wirkung.

Bei eingeschaltetem LED hat das Drücken der Taste 5 keine Wirkung.

Die vierte Geschwindigkeit muss maximal 7 Minuten eingeschaltet bleiben, danach muss man auf die dritte zurückschalten.

Um den Abzug auszuschalten, muss zunachst die 1^ Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden

Licht: Durch kurzen Druck der Taste T6, kann man das Licht ein- und ausschalten. Die Taste T6 leuchtet auf, wenn das Licht eingeschaltet ist.

Remote Binding (optional): Wenn der Motor und das Licht ausgeschelt sind, wird durch das lange Drücken der Taste T6 die Modalität für die Zuordnung der Fernbedienung aktiviert. Die Taste T6 blinkt maximal 10 Sekunden lang. Wahrend des Blinkens muss mindestens eine Taste der Fernbedienung gedrückt werden. Die Funktion wird nach Ablauf von 10 Sekunden deaktiviert oder früher, wenn eine kompatible Fernbedienung ermittelt wird.

Steuerung des Tastendrucks:

Verlängter Druck = Der Finger muss mindestens 3 Sekunden lang die Taste betätigten, die Funktion wird während des Drucks aktiviert.

Nicht verlangerter Druck = Der Finger muss weniger als 3 Sekunden lang die Taste betätigten, die Funktion wird beim Loslassen aktiviert.

Funksteuerung (optional): Das Gerät nicht in Höhe von elektromagnetischen Wellen positionieren, die mit der Elektronik der Abzugshaube interferieren können.

Maximaler Betriebsabstand 4 Meter. Dieser Abstand kann in Ermangelung variieren, je nach elektromagnetischer Frenzen an derer Geräte.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

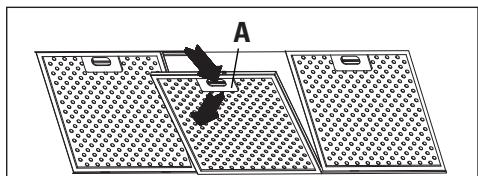

Zur Enternung des Metall-Fettfilters genugts, am Griff A (Siehe Abb.) zu ziehen, bis der Filter aus der vorderen Fruhrungsschiene austritt. Nun nicht nach unten neigen, damit er auch aus der hinteren Fruhrungsschiene austritt. Beim Einsetzen des neuen Filters in umgekehrter Reihenfolge vorgehen. Die Metall- Fettfilter sind spulmaschinenfest.

Hauben mit Umkreis-Saugen:

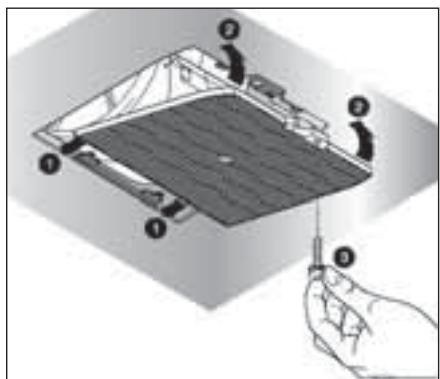

Das Panele offen (siehe Abb. 1). Um den Metallfettfilter zu entfern, den Griff A betätigten.

2. AKTIVKOHLEFILTER

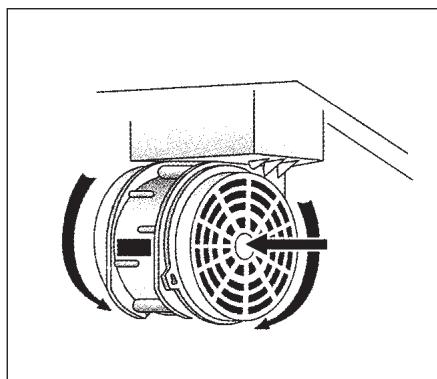

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklart, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb.

Zur Bestellung neuer Karbonfilteritte an die Vertragshandlung/Vertriebsunternehmen.

NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herunterladen (Zugriff über Pull-down-MENU).

3. ABSETZBARE TAFEL

Folgen Sie den Anweisungen auf Abb. H3, um die Tafel zu entfernen.

BELEUCHTUNG MONTAGE UND ERSATZ

1. DECKENLAMPE

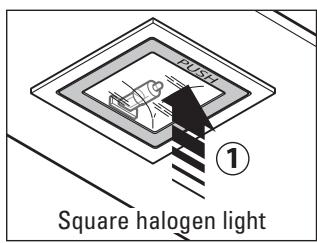

Auswechseln der Lampe "Square halogen light":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Platte vollständig bis zu einem Winkel von 90^ öffnen (siehe Abbildung), indem man auf PUSH drückt.
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).
d) Die Platte wieder schlieBen. Wenn sich die Platte nicht korrekt schlieBen lasst, den in Punkt b) beschriebenen Vorgang wiederholen.

2. LED-STRAHLER

In thisem Fall ist die Kappe mit Hochleistungs-Led-Strahlern versehen, die bei normalen Betriebsbedingungen einen niedrigen Stromverbrauch und eine außerst lange Lebensdauer garantieren.

3. LEUCHTSTOFFLAMPE

Auswechseln des Leuchtstoffrohrs:

a) Das Gerät vom Stromnetz trennen;
b) Die eventuelle Stahlplatte entfernen, indem man die Befestigungsschrauben ausdrecht.

Das Leuchtstoffrohr Herausnehmen, indem man es um 90^ dreht, und mit einem Rohr mit den gleichen Eigenschaften ersetzen (8W-13W-21W-28W je nach Modell);

c) Das Gerät wieder an das Stromnetz anschließen.

L WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfrei Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metal-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine früige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

These Filter haben die Aufgabe, die schwebbenden Fetteilchen zurückzuhalten, sie sollenen daher jeder Monat mit warmem Wasser. Bereinigt werden, wobei darauf zu achten ist, dass sie nicht geknicht werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäß durchgefuhrt werden.

2. AKTIVKOHLEFILTER

These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführrt.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die üligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen.

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.

Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspullen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigten.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommt.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden. Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)duren nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

GARANTIE

Was die garantie betrifr, wenden sie sich am austrager.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreibfehler in this Anleitungsheft. Sie behalt sich außer dem das Recht vor, an ihren Produkten sãmtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nutzlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG DUNSTABZUGSHAUBE MIT BOX

WARNING: Wenn die Schrauben oder die Befestigungsvorrichtung nicht gemäß diesen Anweisungen angebracht werden, kann dies zu elektrischen Gefahren führen.

Schritt 1

• Die Befestigungsschiene (A-Abb. 1) in einer Höhe vom Kochfeld an die Wand halten, die sich aus der Summe der Maße X + Y + 320 mm ergibt.
• Mit einer Wasserwaage sicherstellen, daß die Befestigungsschiene waagerecht ausgerichtet ist und an den Enden der Schiene 2 Bohr-löcher anziehnen.
• Die Löcher bohren, 2 Spreizdüb 0 mm hineinstecken und die Schiene mit den dazugehörenden Schrauben befestigen.

Schritt 2

• Die Dunstabzugshaube an der Befestigungsschiene einhängen (Abb. 2).
• Die Ausrichtung der Dunstabzugshabe mit den Schrauben der Be-schläge regulieren (Abb. 2). Die obere Schraube (B) regelt den Abstand zur Wand, die untere (C) die vertikale Ausrichtung.

Schritt 3

• Um das Aushaken der Haube durch einen unterstehenden Druck zu vermeiden, wird sie an die Wand mit Dübeln und den entsprchenden Schrauben befestigt, die durch die Locher auf der Hinterseite der Haube oder an den Bügeln der Abdeckung in den Dübel geschraubt werden.

Falls es sich um eine Absaugvariante handelt, wird der Ausgangsanschlussstutz den Ventilators mit einer geeigneten Verrohrung an den externen Abfluss angeschlossen.

• Der elektrische Anschlussarf nur ausgefuhrt werden, nachdem die Stromversorgung von der Haube abgetrennt worden ist.

Schritt 4

• Die Verlängerung (H) in den Schornstein (G) einführen und die Einheit mit den 8 Schrauben (V1) an der Haube befestigen.
• Die Verlängerung (H) sowie einbringen setzen, bis sie die gewünschte Höhe erreicht hat.
• Nach der Festlegung der optimalen Position, wird der Bügel (L) an die Wand angelegt. Den Bügel mit einer Wasserwaage die horizontal ausrichten und an den beiden Enden zwei Bohrlicher anziehnen.
• Die Lieder bohren, zwei Dübel (ø 4mm) einführen und den Biegel (L) mit den entspruchenden Schrauben befestigen.
• Die Veränderung (H) mit den Schrauben (M) an den Bügel (L) schrauben.
• Die Stromversorgung der Haube gemäß den geltenden Vorschriften (Abschn. D) anschließen.

F LIVRET D'INSTRUCTIONS

AVERTISSEMENTS

(Avsnitt reserverat für behörig installerator/fackman)
