CORDOWN3421 - Kjøkkenvifte FALMEC - Gratis bruksanvisning og manual

Produkttype	Avtrekkshette
Merke	FALMEC
Modell	CORDOWN3421
Materiale	Rustfritt stål
Minimum sikkerhetsavstand (komfyrtopp)	65 cm
Belysningstyper	Halogen (maks 20 W, 12 V, sokkel G4) eller LED-spotter eller lysrør
Fettfiltre	Metalliske, vaskbare (månedlig)
Aktivkullfiltre	Utskifting hver 3-4 måned (avhengig av bruk)
Antall motorhastigheter	4 (inkludert tidsbestemt intensiv i 7 minutter)
Funksjoner	Timer (15 min), filtermetningsalarm, valgfri fjernkontroll
Alarm for metning av fettfiltre	Etter 30 timers drift (rød lampe)
Strømforsyning	220-240 V, 50/60 Hz, jording obligatorisk
Bruksversjon	Sugende (utvendig avtrekk) eller resirkulering (kullfilter)
Betjening	Panel med 5 knapper (lys, hastigheter 1-3, +, -, modus, timer)
Utvendig vedlikehold	Rengjøring hver 15. dag med myk klut og nøytralt vaskemiddel
Innvendig vedlikehold	Ikke rengjør elektriske deler med væske; koble fra først
Maksimal vekt på hengende gjenstander	maks 1,5 kg
Garanti	Dekket av garanti (vilkår på baksiden av bruksanvisningen)

Ofte stilte spørsmål - CORDOWN3421 FALMEC

Hvordan rengjøre de metalliske fettfiltrene?

Metallfiltrene rengjøres hver måned i varmt vann med litt vaskemiddel, uten å bøye dem. La dem tørke godt før de settes tilbake. For å demontere dem, trekk i håndtaket A til de kommer ut av skinnen.

Når bør aktivkullfiltrene byttes?

Aktivkullfiltrene vaskes ikke og må byttes hver 3-4 måned avhengig av bruk. For å få tilgang, fjern først metallfiltrene, og klem deretter ut kullfiltrene som sitter på hver side av transportøren.

Hva betyr den røde lampen på betjeningspanelet?

En fast rød lampe indikerer alarm for metning av fettfiltrene (etter 30 timers drift). En blinkende rød lampe betyr at timeren er aktiv (automatisk avstenging etter 15 minutter).

Hvordan bruke timeren på avtrekkshetten?

For å aktivere timeren må motoren være i gang på en eller annen hastighet. Trykk på timer-knappen (vanligvis knappen med et klokkesymbol): den røde lampen blinker. Hetten slås automatisk av etter 15 minutter. Du kan avbryte timeren ved å trykke på nytt eller endre hastighet.

Hva er minimumsavstanden mellom hetten og komfyrtoppen?

Minste sikkerhetsavstand er minst 65 cm mellom komfyrtoppen og den laveste delen av hetten. Overhold denne avstanden for å unngå brannfare.

Hvordan pare den valgfrie fjernkontrollen?

Med motoren av, slå på lyset. Hold lysknappen (T6) inne i flere sekunder: lampen blinker i maks 10 sekunder. Under blinkingen trykker du på en knapp på fjernkontrollen for å pare den. Fjernkontrollen fungerer på maks 4 meters avstand.

Kan hetten fungere i resirkuleringsmodus uten utvendig avtrekk?

Ja, hetten er beregnet for drift i sugende versjon (med utvendig avtrekk) eller i resirkuleringsversjon (filtrerende). For resirkuleringsmodus, installer aktivkullfiltre og fjern tilbakeslagsventilen på motorkoblingen. Den rensede luften resirkuleres da i kjøkkenet.

Hvordan bytte halogenpæren?

Koble først fra hetten. Åpne lyspanelet ved å trykke på PUSH til tilstrekkelig vinkel. Erstatt lampen med en identisk halogenpære (maks 20 W, 12 V, sokkel G4). Lukk panelet og koble apparatet til igjen.

Hva gjør jeg hvis alarmen for metning av fettfiltrene lyser?

Den faste røde lampen indikerer at metallfiltrene må rengjøres. Etter rengjøring og montering, deaktiver alarmen ved å holde timer-knappen inne i 3 sekunder til den røde lampen slukker. Telleren nullstilles da.

Hvordan tilbakestille filterets time teller etter rengjøring?

Etter at metallfiltrene er rengjort og satt på plass, trykk på timer-knappen (eller den dedikerte knappen) i ca. 3 sekunder til den røde lampen (alarm) slukker. Dette nullstiller telleren. Hvis lampen ikke slukker, gjenta operasjonen.

BRUKSANVISNING CORDOWN3421 FALMEC

Hvis lysdioden er taendt, sker der ilke noget, his der trykkes pa tasten 4.

Dersom apparatet selges aller overfres til en annen person, forvisse seg om at bruksanvisinen blir levert samtidig, sik at den nyeBrukeren kan informeres om hettens virkemate og de tilhorende anvisninger.

Disse anvisingene er blitt forberedt for deres sikkerhet og for andres, vi ber dere derfor, a lese den nye foor installasjon og bruk av apparatet.

Dette apparatet er ici beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske ell mentale evner, ell mangel pa erfaring og kunnskap, medindre de er under tilsyn erller instruksjon angaende brumen av apparatet av en person som er ansvarlig for deres sikkerhet.

Barn mā holds under oppsyn for ā unngā at de leker med apparatet.

Instalasjonsarbeidet skal utfores av kompetente og kualifiserte installatør, i henhold de gjeldende forskritter.

Dersom strømledningen er skadet, skal davon erstattes av produsenten eller av dens tekniske assistanse eller av en tilsvarende kvalifisert person, sik at enhver risiko unngås.

Enhver eventuell endring som skulle bl nodvendig pa det elektriske anlegget for a installere hetten, kal kun utfores av kompetente personer.

Det er farlig Å endre eller forsoke Å endre dette anleggets egenskaper. Ved reparasjoner erler funksjonsfeil på apparatet, ikke forsøk Å lse problemet på egenhänd.

Reparasjoner utfør av personer som ikke er kompetente kan forårsake skader.

For eventuelle ingrep henvende seg til et tekniik assistansesenter som er autorisert til ä utføre reservationsdelsarbeitid.

Kontroller alltid at alle elektriske deler (lys, oppsugingsanordning), er avslatt nár apparatet ikke er i bruk. Lese bruksanvisningen før det utføres operasjoner på hetten.

Bruk av hetten kan/DDke vare ulik til den for oppssuging av matos pa husholdningskjokken.

Enhver annen bruk enn dette frir produsenten fra ethvert ansvar.

Etter installasjonen av hettene i inox stal er det nodvendig a utfore rengjring av donne for a fjerne rester av beskytende lim og eventuelle flekker av fett erler oljer.

For denne operasjonen oppfordrer produsenten de utleverte vatservietter, som ogsa er tilgengelig for kjop.

Bruk av andre typerengjoringsmiddel fir produsenten fra ansvar for skader som kan oppsta fra dette.

SIKKERHET ADVARSLER C €

Det elektriske anlegget er utstyr med jordet kopling i henhold til internasjonale sikkerhetsforskrifter; den er i tillegg i samsvar med europeiske direktiver angående radiostøydemping

Ikke koble apparatet til avtrekkkanaler for royk produsert av forbrenning (dampkjeler, kaminer, osv. Sjekke at nettpenningen tilsvarer den som er angitt pa skiltet plassert pa innsiden av hetten.

Kontrollere frityranordningene under bruk: Den overopphete de oljen kan antennes.

• Forvisse seg om at det finnes tilstrekkelig ventilasjon i rommet dersom hetten brukes med andre apparater som benytter brennstoff som gass aller annet.
• Ikke tenne Åpne flammer under hetten.
• Ikke koble apparatet til avtrekkkanaler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.
• Forvisse seg om at alle gjeldende forskrifter om utslipp av luft pa utsiden av lokalet overholds fbr suk av hetten.

F or rengjrings- eer vedlikeholdopersasjoner, koble fra apparatet ved a ta ut stopslet ell erved a bruke hovedbryteren. Produsenten fraskriver seg ethvert ansvar for eventuelle skader som kan direkte erler indirekte, forarsakes pa personer, gjenstander ell husdyr som faleg av manglende overholdelse av alle forskrifter angitt i braksanvisningen og serskilt i forhold til anvisninger angaende instalasjon, bruk og vedlikehold av apparatet.

• Brannfare dersom rengjöring ikke utføres i henhold til instruksjonene iBruksanvisningen.

Vær OPPMERKSOM: de deler som er tilgengelige kan vare varme ved bruk av cokeapparater.

• Den maksimale lenghten på festeskruene til røykipen (levert av produsenten) er 10 mm

ADVARSEL:installasjon av skruer eller festeanordninger som ikke er i samsvar medppe instruksjone kan forårsake risiko av elektrisk art

Vær OPPMERKSOM:

Dette Produktet på avhendes ved endt levetid i henhold til gjeldende regler.

TEKNISKE DATA

De tekniske dataene til husholdningsapparatet er angitt på skiltene plassert på innsiden av hetten.

MONTERING

(del reservoir kun for personer som er kvalifiserte til Å montere hetten)

Distansen mellom cokeplaten og den nederste delen av kjokkenhetten er vanligvis minst 65 cm (se figur C1). Nevnte distanse er malt etter det laveste punktet pa hetten med spening som er ikke i sikkerhetstilstand. På grunnlag av dette detailjen påkrevd at europeiske

forskrifter er det mulig Å redusere distansen på noen modeller, som spesifisert i den generelle katalogen. Dersom instruksjonene for gasskoeplaten spesifiserer en større avstand, ma dette tas i betraktning.

På oppsugingsversjonen må røret for utslipp av røyk ha en diameter som ikke erindre enn den på hettens muffle.

I de horizontale avsnittene ma roret ha en liten helningsvinkel (cirka 10% ) oppover for a transporte luften bedre ut fra miljoet.

Redusere kurver til et minimum, sjekke at rorene har den minimum uunnværlige lengde.

Ved bruk samtidig med andre anlegg (dampkjele, ovn, kamin, osv.) forsynt med gass erer annet brensel, sorge for en tilstrekkelig ventilasjon av lokalet der oppsugingen av royk foregår, i henhold til gjeldende forskrifter.

Montasje-instruksjoner: se sek. "0" av delle manualen.

ELEKTRISK TILKOBLING

(del reservoir kun personer som er kvalifiserte for tilstutning)

VAEROPPMERKSOM!

For enhver operasjon utfores på innsiden av hetten koble apparatet fra strømnettet.

Forvisse seg om at de elektriske ledningene på innsiden av hetten ikke frakobles eller kuttes; dersom nevnte situasjoner skulle oppsta, kontakte nærmestre assistanse-senter. For den elektriske tilstutningen henvende seg til kvalifisert personale.

Tilkoblingen ma utfores i samsvar med bestemmelser i gjeldende lover. Kontrollere at returlpvsventilen og det elektriske anlegget kan tale apparatets belastning (se skitet med tekniske egenskaper ved punkt B). Noen typer apparat kan vare utstyrt med en ledning uten stopsel; i dette tilfellet, ma stopslet som skal brukes vare av typen "normalisert" og det ma tas i betraktning at:

• ledning gul-gronn skal brukes til jording,
• ledningblaikalbrukestildennoytrale,
• ledning brun skal brukes for fase, ledningen må ikke komme i kontakt med deler som er varmere enn 70^
• montere pà strømledningen et støpsel med egnet belastning og koble den til et egnet sikkerhetsstøpsel.

Dersom et fast apparat ici er utstyrmt med strmledning ellr stopsel, ellr annen anordning som besgrger frakobling fra nettet, med en apningsdistanse pa kontaktene som tillater den totale frakoblingen under tilstand av overspenningskategori lI, ma instruksjonene angi at disse frakoblingsanordningene skal vare tilordnet i strmnett i samsvar med installasjonsreglene.

• strømspenningen samsvarer med den som er angitt på skiltet med tekniske egenskaper.
• jordingsuttaket er korrekt og fungerer.
• strømanlegget er utstyrt med en effektiv jordingskobling i henhold til gjeldende forskritter.

uttaket aller polet bryter som benyttes kan näs enkelt med det installerte apparatet.

Produsenten fraskriver seg ethvet ansvar dersom sikkerhetsforskiftene ikke overholds.

KAPPE I VERSJON MED EKSTERN EVAKUERING (suging)

I donne versjonen blir matos og damp transportert eksternt gjennom et utlopsrør.

Utlpstransportoren som fremspringer pa den ovre delen av hetten skal kobles med et ror som leder rkyk og damp i en ekstern utgang.
Ienne versjonen fjernes karonfiltrene dersom disse finnes; for uttrekkingen se instrksjonene punkt F. Nár kjokkenhetten brukes smtidig med andre apparater som brukes gass erer annet brensel, mA lokalet disponere tilstrekkelig ventilasjon i henhold til geldende forskrifter.

Avvik for Tyskland:

I denote versjonen passerer luften gjennom filtre med aktivt karbon for rensing og blir resirkulert i kjakkenmiljoet.

Kontrolere at filtrene med aktivt karbon er montere på motoren, i motsatt fall, settppe som angitt i instruksjonene i punkt H.

Dersom heten tilordnes i filtreringsversjon, fjerne ikke-retur ventilen montert på motorens utløpsforbindelse.

For beste ytelse anbefales det a bruke den tredje hastigheten ved sterke lukter og damp, den andre hatigheten for normale forhold, den feste for a beholde luften ren med lavt forbruk av elektrisk strom.

Det anbefales Å sette i gang hetten nár man begynner matlagning og holde den i funksjon helt til luktene er forsvunnet.

DRIFT

1. BETJENINGSPANEL MED 5 TASTER

LYS - Knapp

ON/OFF LYS

MOTOR - Knapp 1, 2, 3, OFF

1: igangkjorer motoren på minimum hastighet
2: igangkjorer motoren på medium hastighet
3: igangkjor er motoren pa maksimal hastiget

• ON: pålätt lys (knapp oppplyst);
• OFF: avslatt lys;

Knapp -

Hastighet 1, 2 og 3 er fremvist av antall tente led untatt led lys og tidsur.

Knapp +

Ved Å trykke på tasten økes motorens hastighet.

Hastighet 1, 2 og 3 er fremvist av antall tente led untatt led lys og tidsur.

(I versjonen med 4 hastigheter har tast + et vekslende lys. Den 4. hastigheten aller intensive er tidsbestemt og fetter cirka 7 minutter gär motoren automatisk til 3. hastigthet).

Knapp modus

Fakultativ: versjonen med fjernkontroll (disponibel kun på noen versjoner).

ADVARSLER (version med fjernkontroll):

Plassere apparatet langt fra kilder med elektromagnetiske bolger som kan interferere med hettens elektronikk.

Maksimal funksjonsavstand 5 meter. Denne distansen kan variere avhengig av elektromagnetisk interferens fra andre apparater.

Knapp lys på fjernkontroll: on/off lys.

Knapp - og + reduserer/øker hastigheten (for Å sette i gang motoren trykk enten på tast + eller tast -

Knapp timer: se anvisning under.

Knapp timer og metning filtr

• Denne funksjonen muliggjør automatisk avslåing av hetten etter 15 minutter i drift på den tidligere innstilte hastigheten (knapp med vekslende lys).
• Etter cirka 30 driftstimer foresslär knappen vask av de metallfiltre (knapp opplyst i rdt). For Å deaktivere alarmen trykk på knappen timer i noen sekunder helt til det rode lyset slukkes. Deretter slå av hetten og slå den på igjen for Å sjekke kansellersingen av alarmen.

3. KAPASITIVT ELEKTRONISK BETJENINGSPANEL

1: Timer/Filter-alarm

RθDT regelmessig lys angir at alarm for fett-filter er aktivert (etter 30 timer), for à deaktivere delle alarmen og nullstille tellerne, holde tasten nedtrykket i 3 sekunder.

RθDT blinkende lys angir at tidsur-funksjonen er aktiv. Denne funksjonen er aktiverbar kun dersom motoren allerede er aktiv, uansett hastigkeit, ved trykking på tasten (forlenget eller ikke). Denne funksjonen fastsetter telslukkingen av hetten etter 15 minutes.

Med funksjonen Timer aktiv, kan hetten uansett slukkes av brukeren og funksjonen deaktiveres. Funksjonen Timer knyttes til en hastiget. Endringen av hastigkeit, med tidsur-funksjon aktiv, innebær deaktivering av denen.

2: 1. hastighet

I en situasjon medslukket LED, vil违法犯罪. tasten innebarea palaing av hetten pa 1. hastiget og tenningen av tilhorende LED. Funksjonen aktiveres narrasten slippes.

I en situasjon med slukket LED og en annen aktiv hastiget, vil trykking pa tasten innebare valg av 1. hastiget, tenningen av tilhorende LED og slukkingen av LED tilknyttet den tidligere valgte hastigeten.

Atent LED, vil trykking på tasten innebäre slukking av LED og MOTOR.

Aslukket LED, vil forlenget trykking (minst 3 sek) på tasten innebäre aktivering av resirkulasjonsfunksjonen. Under resirkulasjonsfunksjonen (på 24 timers varighet), vil LED blinke. Fra deaktiveringen av deutsche funksjonen, forblir hetten pålätt i 1 time på 1. hastighet, deretter stopper den i 3 timer og reactiveres i en time til. Disse syklusene gjentes haveltil tidsutkobling.

Med denne funksjonen aktivert kan det ikke velges andre hastigheter. For Å fjerne dette funksjonen, hold tast 2 nedtrykket i minst 3 sekunder.

3: 2. hastighet

I en situasjon med slukket LED og en annen aktiv hastigth, vil trykking (forlenget erer icke) på tasten innebarea valg av 2. hastigth, tenningen av tilhorende LED og slukkingen av LED tilknyttet den tidligere valgte hastigheten.

I en situasjon med slukket LED og ingen aktiv hastighet, har ikke trykking på tasten effekt.

For a slav hetten er det ndvendig avelge den 1. hastigheten, deretter trykke pa tasten igjen.

4: 3. hastighet

I en situasjon med slukket LED og en annen aktiv hastigth, vil trykking (forlenget erer icke) paa tasten innebare valg av 3. hastigth, teningen av tilhorende LED og slukkingen av LED tilknyttet den tidligere valgte hastigheten.

I en situasjon med slukket LED og ingen aktiv hastigkeit, har/DDKkng pa tasten effekt.

For a slav hetten er det nadvendig av velge den 1. hastigheten, deretter trykke pa tasten igjen.

5: 4. hastigthet

I en situasjon med slukket LED og en annen aktiv hastigth, vil trykking (forlenget erer icke) paa tasten innebare valg av 4. hastigth, tenningen av tilhorende LED og slukkingen av LED tilknyttet den tidiligere valgte hastigheten.

I en situasjon med slukket LED og ingen aktiv hastighet, har ikke trykking på tasten effekt.

For slá av hetten er det námvdendig á velge den 1. hastigheten, deretter trykke på tasten igjen.

6: Lys

Lys: Et kort trykk på tast T6 tenner og slukker lyset. Tast T6 lyser dersom lyset er tent.

Fjern-binding (fakultativ): Med slukket motor og lys, vil forlenget trykking på tast T6 aktivere fjernkontrollens tilknytningsmodus. Tast T6 blinker i hyst 10 sekunder. Under blinkingen ma minst en tast på fjernkontrollen nedtrykkes. Funksjonen deaktiveres ved slutten pa de 10 sekundene eller før dersom det oppdages en kompatibel fjernkontroll.

Handtering av trykking på tastene:

Forlenget trykking = finger befinner seg på tasten i minst 3 sekunder, funksjonen aktiveres under trykkingen.

Ikke-forlenget trykk = finger befindner seg på tasten iindre enn 3 sekunder, funksjonden aktiveres nr den slipspes.

Fjernkontroll (fakultativ): Plassere apparatet langt fra kilder med elektr magnetiske bolger som kan interferere med hettens elektronikk.

Maksimal funksjonsavstand 4 meter. Denne distansen kan variere avhengig av elektromagnetisk interferens fra andre apparater.

FILTER INSTRUKSJONER FOR UTVINNING OG UTSKIFTING

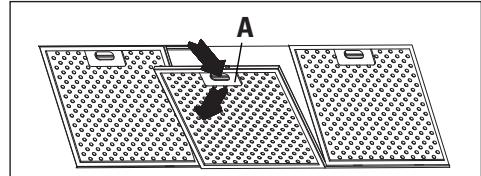

1. METALLFILTRE

For uptrekking av anti-fett metallfilter er det tiltrekkelig a bruke handtak A helt til den gar ut av den fremre skinnen; det er na mulig, ved a helle litt nedover, a fä den til a komme ut av den bakre skinnen. For insetting reversere operasjonen.

Hetter med panel for perimeteroppsuging:

• Āpne panelet (se fig. 1). For à fjerne anti-fett metallfilter, bruk händtak A.

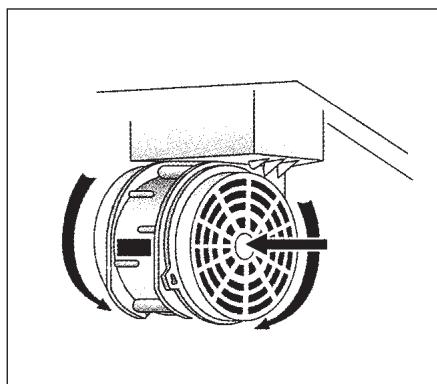

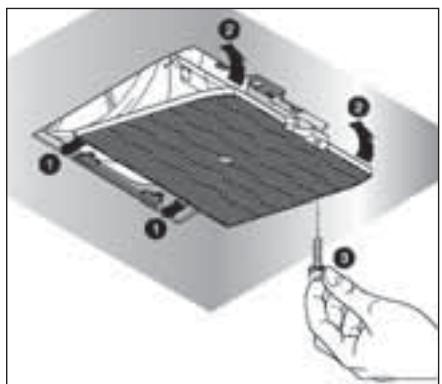

2. Filtre MED AKTIVT KARBON

For utskiftning av filtrme med aktivt karbon gär man frem som følger: fjerne metallfiltrene som angitt ovenfor. Nå har man enkel tilgang til de to filtrene som er festet på høyre og venstre side av transportøren.

For montasje/utskiftning se figuren.

Ved hete med motorkammer, er filteret plassert i den nedre delen av delve kammeret. For montasje/utskiftning se figuren.

For a bestille nye karonfiltre henvende seg til distributør / forhandler.

KUN FOR ITALIA: Laste ned skjema for bestilling av filter på side: www.falmec.com (gå til menylinjen assistanse).

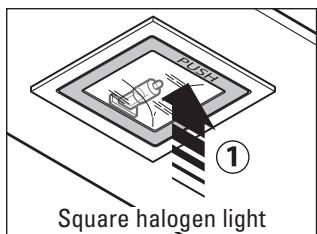

3. FLYTTBART PANEL

For a skiffe ut pæren på "Square halogen light":

a) Forvisse seg om at apparatet er frakoblet strømnettet.
b) Åpne panelet helt frem til en vinkling på 90^ (se figur) ved Åtrykke på PUSH
c) Skifte ut paaren med en analog (halogen maks. 20 W, 12 Volt tilkobling G4).
d) Lukke panelet. Dersom panelet ikke lukkes på korrekt matte, gjenta operasjonen ved punkt b.

2. LED SPOTLYS

I dette tilfelter er hetten utstyrt med hoy effektivetes spotlight-belysning, lavt forbruk og meget lang varighet under normale bra克斯forhold.

3. LYSRØR

Utskiftning av lysstoffrør:

a)Koble apparatet fra strømnettet;
b) Fjerne eventuelt stålpanel ved Å løsne festeskruene;
c) Fjerne lysstoffrret ved a dreie det 90^ og skiffe det ut med et med like egenskaper (8W-13W-21W-28W avhengig av modellen);
d)Koble apparatet til strømnetteigjen.

Et konstant vedlikehold sikrer en god funksjon og god ytelse med tiden. Serskilt oppmerksom rettes mot anti-fett metallfiltrene med aktiv karon, faktisk sikrer hyppig rengjering av filtrene og deres stotter at det pa hetten不信 samples opp fett som er brannfarlig.

1. ANTI-FETT METALLFILTRE

De har den funksjon Å skulle holde tilbake svevende fetpartikler, og derfor anbefales det Å vaske disse hver maned i varmt vann og rengjoringsmiddel, uten Å bøye disse. Vente til disse er godt torket for det settes på igjen.

For demontasje og montasje se anvisingene i punkt H1. Det anbefales en konstant frekvens på operasjonen.

2. Filtre MED AKTIVT KARBON

De har den funksjon Å skulle holde tilbake de lukter som finnes i luftströmmen som gär igjennom dem. Den rensede luften for pafølgende passasjer gjemn filtrene blir satt tilbake i kjkkenmiljoet. Filtrene med aktivt karbon kan ikke vaskes og skal skiftes ut gjen-nomsnittlig hver 3.-4. maned (avhenger av bruk). For utskifningen av filtre med aktivt karbon, ffolge anvisinngene etter punkt H2.

3. EKSTERN RENGJØRING

Det anbefales Å rengjore hettens eksterne overflater hvr 15. dag for Å unngå at oljete og fette stoffer kan skade overflatene av rustfritt stål.

Rengjöring av hetten skal utføres ved Å bruke en klut faktet med nøytralt rengjöringsmiddel eller denaturiert alkohol.

Ved materiale med anti-fingeravtrykk behandling (Fasteel) utfere rengjoring kun med vann og noytral sape ved Å bruke en blot klut og ved Å vare nye med Å skylle og tørke godt. Det skal ici brukesprodukter som inneholder abrasive stoffer, kluter med ru overflate eller kluter som selges for rengjoring stål. Bruk av abrasive stoffer erer ru kluter vil forårsake uoppretelig skade på overflatebehandel- ingen av stål.

Direkte konsekvens av manglende overholdelse av disse advarslene vil forarsake uopprettelig skade på overflatebehandlingen av stal.

Nevnte advarsler skal beares sammen med hettens braksanvisning. Produsenten fraskriver seg ethvert ansvar dersom disse anvisingene ikke følges.

4.INTERN RENGJØRING

Det er forbudt Å rengjore elektriske deler ell derer relatert til motoren på innsiden av hetten, med væsker ull midler;

Ikke brukprodukter som inneholder slipemiddel. Utfore alle disse operasjoner ved a frakoble apparatet på forhand fra strømnettet.

GARANTI

Ditt nye apparat er dekker av garanti.

Garantivilkarene er angitt i sin helhet pa den siste sider av omslaget pa donne bruksanvisningen.

Produsenten er ikke ansvarlig for mulige unøyaktigheter, feil som kan tilskrives trykkfeil eller transkripsjon, som finnes i dette brauksanvisingen. Det forbeholds retten til á tilføre égneprodukter de endringer som anses nødvendige eller nyttige, ogå av interesse for anwendelse, uten á pávirke de grunnleggende egenskapene for funksjön og sikkerhet.

MONTASJE-ANVISNINGER HETTE MED BOKS

ADVARSEL: Unnlatelse av Å installere skruene eller festeanordningen i samsvar med disse anvisingene kan före til elektriske faremometer.

Fase 1

• Plassere stottestangen mot veggen (A-Fig. 1), på en hóyde fra kokeplaten fastsatt av summen på verdiente X + Y + 320 mm .
• Kontrollere den horisontale planstillingen med et vaterpass og merk 2 borepunkt på stangens ender.
• Borre, sett inn 2 ekspansjonsplugger 8mm og fest stangen med tilhorende skruer.

Fase 2

• Feste hetten til støttestangen (Fig. 2).
• Justere hettens plannivå ved hjelp av skruene på braketten (Fig. 2). De øvre skruene (B) justerer distansen fra veggen, den nedre (C) den vertikale glidningen.

Fase 3

• For Å forhindre avhektning av hetten grunnet underliggende trykk, feste den til veggen med en ekspansjonsplugg og tilhorende skrue ved Å bruke de tilordnede hullene som befinner seg bak på hetten eller beslagene tildekselet.

Ved oppugingsverson tilkoble utgangsforbindelsen på vifte til det eksterne utlopet ved hjelp av egnet rør.

• Utfore den elektriske koblingen kun fetter Å ha koblet fra hettens strømforsyning.

Fase 4

• Sette skjoteelement (H) i røypipe (G) og feste sammen meg hettens hoveddel ved hjelp av 8 skruer (V1).
• La skjoste element (H) gli helt til onsket hovyde oppnas.
• Nár optimal posíjon er funnet, stotte til veggen beslag (L), kontrollere det horisontale plannivæt med et vaterpass og merk 2 borehull.
• Borre, sett inn 2 ekspansjonsplugger ø 4mm og fest beslag (L) med tilhorende skruer.
• Skru skjoteelement (H) til med skruer (M) til beslag (L).
• Forsyne hetten elektrisk ved Å overholde gjeldende forskrifter (sek. D).

Note

Note

Note

Note

Note

Decreto Legislativo del 30/06/2003 n. 196 - art. 7
