BRUKSANVISNING MSZ-HJ35VA MITSUBISHI

Översättning från originalet

SVENSKA Verktyg som krävs för installation Phillips skruvmejsel Flänsverktyg för R410A Vattenpass Manometer med förgreningsMätsticka rör för R410A Kniv eller sax Vakuumpump för R410A Momentnyckel Påfyllningsslang för R410A Skiftnyckel (eller blocknyckel) Rörledningskapare med 4 mm sexkantnyckel brotsch

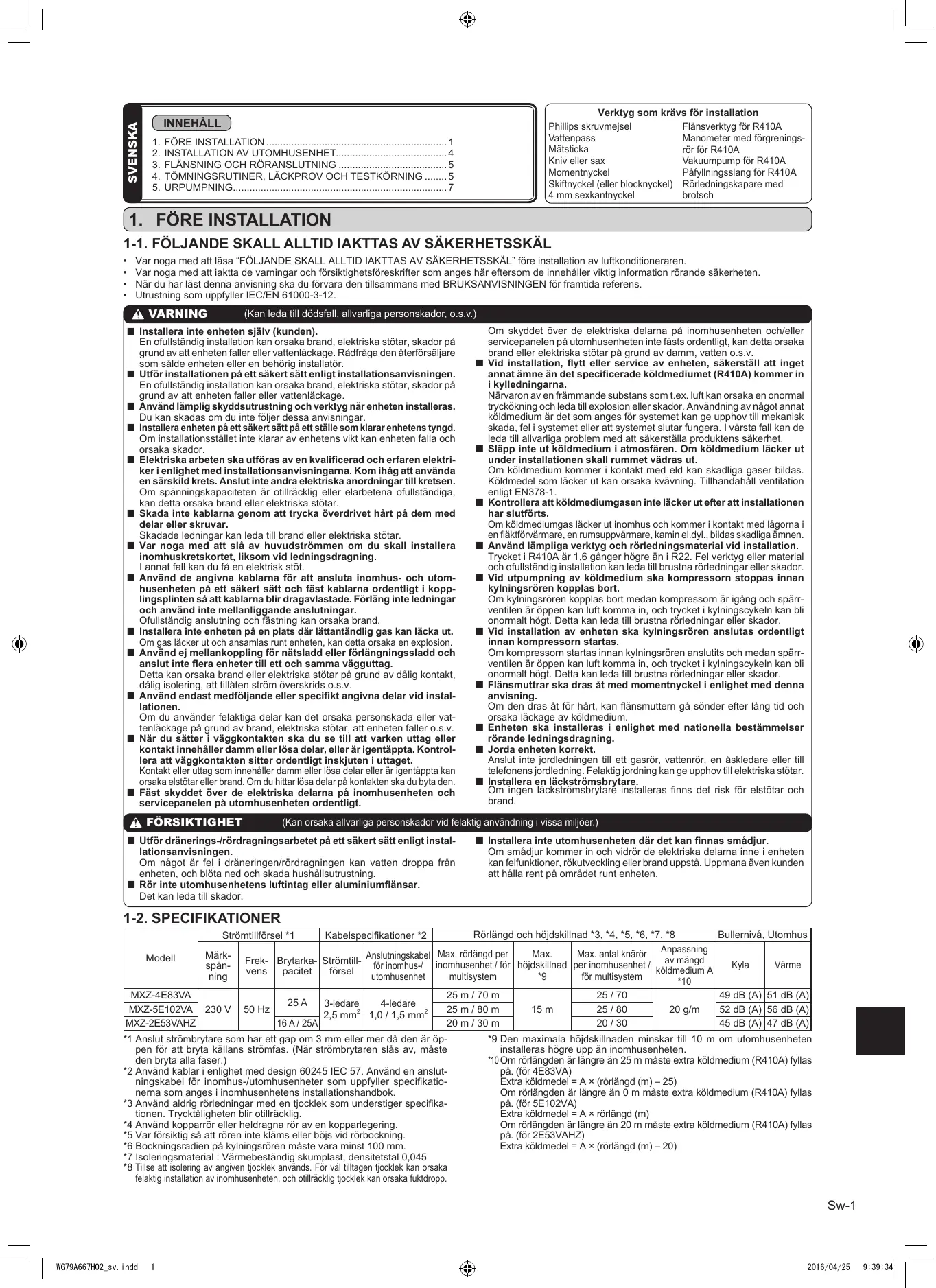

FÖRE INSTALLATION 1 INSTALLATION AV UTOMHUSENHET 4 FLÄNSNING OCH RÖRANSLUTNING 5 TÖMNINGSRUTINER, LÄCKPROV OCH TESTKÖRNING 5 URPUMPNING 7

Var noga med att läsa “FÖLJANDE SKALL ALLTID IAKTTAS AV SÄKERHETSSKÄL” före installation av luftkonditioneraren. Var noga med att iaktta de varningar och försiktighetsföreskrifter som anges här eftersom de innehåller viktig information rörande säkerheten. När du har läst denna anvisning ska du förvara den tillsammans med BRUKSANVISNINGEN för framtida referens. Utrustning som uppfyller IEC/EN 61000-3-12.

(Kan leda till dödsfall, allvarliga personskador, o.s.v.)

n Installera inte enheten själv (kunden). En ofullständig installation kan orsaka brand, elektriska stötar, skador på grund av att enheten faller eller vattenläckage. Rådfråga den återförsäljare som sålde enheten eller en behörig installatör. n Utför installationen på ett säkert sätt enligt installationsanvisningen. En ofullständig installation kan orsaka brand, elektriska stötar, skador på grund av att enheten faller eller vattenläckage. n Använd lämplig skyddsutrustning och verktyg när enheten installeras. Du kan skadas om du inte följer dessa anvisningar. n Installera enheten på ett säkert sätt på ett ställe som klarar enhetens tyngd. Om installationsstället inte klarar av enhetens vikt kan enheten falla och orsaka skador. n Elektriska arbeten ska utföras av en kvalificerad och erfaren elektriker i enlighet med installationsanvisningarna. Kom ihåg att använda en särskild krets. Anslut inte andra elektriska anordningar till kretsen. Om spänningskapaciteten är otillräcklig eller elarbetena ofullständiga, kan detta orsaka brand eller elektriska stötar. n Skada inte kablarna genom att trycka överdrivet hårt på dem med delar eller skruvar. Skadade ledningar kan leda till brand eller elektriska stötar. n Var noga med att slå av huvudströmmen om du skall installera inomhuskretskortet, liksom vid ledningsdragning. I annat fall kan du få en elektrisk stöt. n Använd de angivna kablarna för att ansluta inomhus- och utomhusenheten på ett säkert sätt och fäst kablarna ordentligt i kopplingsplinten så att kablarna blir dragavlastade. Förläng inte ledningar och använd inte mellanliggande anslutningar. Ofullständig anslutning och fästning kan orsaka brand. n Installera inte enheten på en plats där lättantändlig gas kan läcka ut. Om gas läcker ut och ansamlas runt enheten, kan detta orsaka en explosion. n Använd ej mellankoppling för nätsladd eller förlängningssladd och anslut inte flera enheter till ett och samma vägguttag. Detta kan orsaka brand eller elektriska stötar på grund av dålig kontakt, dålig isolering, att tillåten ström överskrids o.s.v. n Använd endast medföljande eller specifikt angivna delar vid installationen. Om du använder felaktiga delar kan det orsaka personskada eller vattenläckage på grund av brand, elektriska stötar, att enheten faller o.s.v. n När du sätter i väggkontakten ska du se till att varken uttag eller kontakt innehåller damm eller lösa delar, eller är igentäppta. Kontrollera att väggkontakten sitter ordentligt inskjuten i uttaget. Kontakt eller uttag som innehåller damm eller lösa delar eller är igentäppta kan orsaka elstötar eller brand. Om du hittar lösa delar på kontakten ska du byta den. n Fäst skyddet över de elektriska delarna på inomhusenheten och servicepanelen på utomhusenheten ordentligt.

n Installera inte utomhusenheten där det kan finnas smådjur. Om smådjur kommer in och vidrör de elektriska delarna inne i enheten kan felfunktioner, rökutveckling eller brand uppstå. Uppmana även kunden att hålla rent på området runt enheten.

Rörlängd och höjdskillnad *3, *4, *5, *6, *7, *8 Max. Max. antal knärör Anpassning Anslutningskabel Max. rörlängd per av mängd Frek- Brytarka- Strömtillför inomhus-/ inomhusenhet / för höjdskillnad per inomhusenhet / köldmedium A vens pacitet försel utomhusenhet multisystem *9 för multisystem *10 25 m / 70 m 25 / 70 25 A 4-ledare 3-ledare 50 Hz 25 m / 80 m 15 m 25 / 80 20 g/m 2,5 mm2 1,0 / 1,5 mm2 16 A / 25A 20 m / 30 m 20 / 30

Strömtillförsel *1 Modell

(Kan orsaka allvarliga personskador vid felaktig användning i vissa miljöer.)

n Utför dränerings-/rördragningsarbetet på ett säkert sätt enligt installationsanvisningen. Om något är fel i dräneringen/rördragningen kan vatten droppa från enheten, och blöta ned och skada hushållsutrustning. n Rör inte utomhusenhetens luftintag eller aluminiumflänsar. Det kan leda till skador.

Om skyddet över de elektriska delarna på inomhusenheten och/eller servicepanelen på utomhusenheten inte fästs ordentligt, kan detta orsaka brand eller elektriska stötar på grund av damm, vatten o.s.v. Vid installation, flytt eller service av enheten, säkerställ att inget annat ämne än det specificerade köldmediumet (R410A) kommer in i kylledningarna. Närvaron av en främmande substans som t.ex. luft kan orsaka en onormal tryckökning och leda till explosion eller skador. Användning av något annat köldmedium är det som anges för systemet kan ge upphov till mekanisk skada, fel i systemet eller att systemet slutar fungera. I värsta fall kan de leda till allvarliga problem med att säkerställa produktens säkerhet. Släpp inte ut köldmedium i atmosfären. Om köldmedium läcker ut under installationen skall rummet vädras ut. Om köldmedium kommer i kontakt med eld kan skadliga gaser bildas. Köldmedel som läcker ut kan orsaka kvävning. Tillhandahåll ventilation enligt EN378-1. Kontrollera att köldmediumgasen inte läcker ut efter att installationen har slutförts. Om köldmediumgas läcker ut inomhus och kommer i kontakt med lågorna i en fläktförvärmare, en rumsuppvärmare, kamin el.dyl., bildas skadliga ämnen. Använd lämpliga verktyg och rörledningsmaterial vid installation. Trycket i R410A är 1,6 gånger högre än i R22. Fel verktyg eller material och ofullständig installation kan leda till brustna rörledningar eller skador. Vid utpumpning av köldmedium ska kompressorn stoppas innan kylningsrören kopplas bort. Om kylningsrören kopplas bort medan kompressorn är igång och spärrventilen är öppen kan luft komma in, och trycket i kylningscykeln kan bli onormalt högt. Detta kan leda till brustna rörledningar eller skador. Vid installation av enheten ska kylningsrören anslutas ordentligt innan kompressorn startas. Om kompressorn startas innan kylningsrören anslutits och medan spärrventilen är öppen kan luft komma in, och trycket i kylningscykeln kan bli onormalt högt. Detta kan leda till brustna rörledningar eller skador. Flänsmuttrar ska dras åt med momentnyckel i enlighet med denna anvisning. Om den dras åt för hårt, kan flänsmuttern gå sönder efter lång tid och orsaka läckage av köldmedium. Enheten ska installeras i enlighet med nationella bestämmelser rörande ledningsdragning. Jorda enheten korrekt. Anslut inte jordledningen till ett gasrör, vattenrör, en åskledare eller till telefonens jordledning. Felaktig jordning kan ge upphov till elektriska stötar. Installera en läckströmsbrytare. Om ingen läckströmsbrytare installeras finns det risk för elstötar och brand.

Kabelspecifikationer *2

*1 Anslut strömbrytare som har ett gap om 3 mm eller mer då den är öppen för att bryta källans strömfas. (När strömbrytaren slås av, måste den bryta alla faser.) *2 Använd kablar i enlighet med design 60245 IEC 57. Använd en anslutningskabel för inomhus-/utomhusenheter som uppfyller specifikationerna som anges i inomhusenhetens installationshandbok. *3 Använd aldrig rörledningar med en tjocklek som understiger specifikationen. Trycktåligheten blir otillräcklig. *4 Använd kopparrör eller heldragna rör av en kopparlegering. *5 Var försiktig så att rören inte kläms eller böjs vid rörbockning. *6 Bockningsradien på kylningsrören måste vara minst 100 mm. *7 Isoleringsmaterial : Värmebeständig skumplast, densitetstal 0,045 *8 Tillse att isolering av angiven tjocklek används. För väl tilltagen tjocklek kan orsaka felaktig installation av inomhusenheten, och otillräcklig tjocklek kan orsaka fuktdropp.

Bullernivå, Utomhus Kyla

49 dB (A) 51 dB (A) 52 dB (A) 56 dB (A) 45 dB (A) 47 dB (A)

*9 Den maximala höjdskillnaden minskar till 10 m om utomhusenheten installeras högre upp än inomhusenheten. *10 Om rörlängden är längre än 25 m måste extra köldmedium (R410A) fyllas på. (för 4E83VA) Extra köldmedel = A × (rörlängd (m) – 25) Om rörlängden är längre än 0 m måste extra köldmedium (R410A) fyllas på. (för 5E102VA) Extra köldmedel = A × rörlängd (m) Om rörlängden är längre än 20 m måste extra köldmedium (R410A) fyllas på. (för 2E53VAHZ) Extra köldmedel = A × (rörlängd (m) – 20)

1-3. VÄLJA KOPPLINGAR MED EN ANNAN DIAMETER Om anslutningsrörets diameter inte motsvarar portstorleken på utomhusenheten ska du välja kopplingar med en annan diameter genom att följa tabellen nedan. (Enhet: mm (tum))

A - B ENHET MXZ-4E83VA MXZ-5E102VA A ENHET B - D ENHET B - E ENHET Kopplingar med annan diameter (utomhusenhetens portstorlek → anslutningsrörets diameter) 6,35 (1/4) → 9,52 (3/8) : PAC-493PI Vätska / Gas 9,52 (3/8) → 12,7 (1/2) : MAC-A454JP 9,52 (3/8) → 15,88 (5/8) : PAC-SG76RJ 6,35 (1/4) / 12,7 (1/2) 12,7 (1/2) → 9,52 (3/8) : MAC-A455JP 12,7 (1/2) → 15,88 (5/8) : MAC-A456JP 6,35 (1/4) / 9,52 (3/8) Information om diametern på inomhusenhetens anslutningsrör finns i inomhusenhetens bruksanvisning.

1-4. VAL AV PLATS FÖR INSTALLATIONEN • • • • •

Där den inte utsätts för kraftig vind. Där luftflödet är tillräckligt och fritt från damm. Där regn och direkt solljus kan undvikas så mycket som möjligt. Där grannarna inte störs av driftsljud eller varm luft. Där det finns en stabil vägg eller ett stabilt stöd som förhindrar förstärkning av driftsljud och vibrationer. • Där det inte finns någon risk för att brännbara gaser läcker ut. • Kom ihåg att fästa enhetens ben när enheten installeras. • Minst 3 m från TV- och radioantenner. Luftkonditioneraren kan vid drift störa radio- eller TV-mottagningen i områden med dåliga mottagningsförhållanden. En signalförstärkare kan komma att behövas för den utrustning som störs. • Installera enheten horisontellt. • Installera den på en plats som ej utsätts för snö. I områden där det förekommer snöfall, sätt upp en markis, en sockel och/eller några baffelbrädor. Obs: Det rekommenderas att man gör en rörledningsögla nära utomhusenheten för att minimera vibrationerna från denna.

Obs: När luftkonditioneraren används vid låg utomhustemperatur, se till att följa anvisningarna nedan. • Installera aldrig utomhusenheten på en plats där dess luftintags-/ luftutsläppssida kan utsättas direkt för vind. • För att förhindra att den utsätts för vind, installera utomhusenheten med luftintagssidan mot väggen. • För att förhindra att den utsätts för vind rekommenderas att en baffelbräda installeras på utomhusenhetens luftutsläppssida. Undvik att installera luftkonditioneraren på följande platser, där det finns risk att det uppstår problem. • Där brandfarliga gaser kan läcka ut. • På platser med mycket maskinolja. • Där olja kan stänka eller oljig rök finns i luften (t.ex. i kök eller fabriker, där plastens egenskaper kan förändras eller skadas). • Saltbemängda omgivningar som t.ex. havsstränder. • Där sulfidgas bildas, som t.ex. vid heta källor, avlopp, spillvatten. • Där det finns högfrekvensutrustning eller trådlös utrustning. • Där det finns höga emissionsnivåer av VOC:er, inklusive ftalatsammansättningar, formaldehyd osv., som kan orsaka kemisk sprickbildning.

FRITT UTRYMME SOM KRÄVS RUNT UTOMHUSENHETEN 2. Framsidan (blåsaren) öppen 1. Hinder ovanför Om det inte finns några hinder framför och på sidorna om enheten kan den installeras om utrymmet som anges på bilden finns ovanför enhe500 eller mer ten.

Så länge utrymmet på bilden finns kan enheten installeras om det finns hinder bakom och på sidorna om den. (Inga hinder ovanför enheten)

4. Hinder framför och bakom

3. Hinder framför enheten enbart (utblåsning) Om det finns hinder framför enheten så som visas på bilden måste utrymmena ovanför, bakom och på sidorna om enheten finnas.

Enheten kan användas med en utomhusluftledare (tillval, PAC-SH96SG-E) monterad (om båda sidorna och ovansidan är fria från hinder).

100 eller mer 500 eller mer Luftledare (PAC-SH96SG-E)

5. Hinder framför, bakom och på sidorna

• Se till att det finns tillräckligt med utrymme så som visas nedan när enheten installeras på en plats som omges av väggar, t.ex. en veranda. Annars kan luftkonditioneringens kapacitet och strömförbrukning försämras. • Montera en utloppsledare och kontrollera att det finns tillräckligt med utrymme på baksidan av enheten om luftflödet är otillräckligt eller det finns risk för korta cykler. • När två eller flera enheter installeras ska de inte monteras framför eller bakom varandra. 200 eller mer

Tillhandahåll det utrymme som visas på bilden för service och underhåll.

Hindrets höjd är 1 200 eller mindre (Enhet: mm)

1-5. INSTALLATIONSDIAGRAM Efter läckprovet, applicera isolerande material tätt så att det inte finns något mellanrum. När rörledningen ska fästas på en vägg som innehåller metall (metallöverdragen) eller metallnät, använd en impregnerad träbit som är 20 mm eller tjockare mellan väggen och rörledningen eller tejpa 7 till 8 varv vinyltejp runt rörledningen. När befintliga rör används ska enheten drivas i läget KYLA i 30 minuter, pumpa sedan ur enheten innan den gamla luftkonditioneringen tas bort. Gör om flänsen i enlighet med måtten för det nya köldmedlet.

Öppen som regel Mer än 500 mm om framsidan och båda sidorna är öppna

Mer än 100 mm Mer än 200 mm om det finns hinder på båda sidorna

TILLBEHÖR (Endast MXZ-4E83/5E102VA) Kontrollera följande delar innan de installeras: (1) Dräneringsanslutning (2) Dräneringsplugg

DELAR SOM SKA FINNAS TILL HANDS PÅ PLATSEN (A) Nätsladd*1 Anslutningskabel för inomhus- och (B) utomhusenhet*1 (C) Förlängningsrör (D) Kåpa för hål i vägg (E) Rörtejp Förlängning för dräneringsslang (eller mjuk PVC-slang, 15 mm (F) innerdiameter eller hårt PVC-rör VP16)

Öppen som regel Mer än 500 mm om baksidan, båda sidorna och ovansidan är öppna

*2 År och månad för tillverkningen anges på namnplåten med specifikationer. Enheterna ska installeras av en behörig installatör i enlighet med lokala föreskrifter.

Spackel Rörfästband Fästskruv för (I) Muff för hål i vägg Mjuk PVC-slang, 15 mm innerdia(L) meter eller hårt PVC-rör VP16 för dräneringsanslutning (1)

Obs: *1 Fäst inom- och utomhusenhetens anslutningskabel (B) och nätsladden (A) minst 1 m bort från kablar för tv-antenner. “Ant.” för (B) till (K) i tabellen ovan är det antal som används per inomhusenhet.

Installation av utomhusenhet 2 U-formade, skårade hål (Basbult M10)

1) Dra enbart dräneringsrör när dräneringen sker från en plats. 2) M o n t e r a d r ä n e r i n g s r ö r i n n a n r ö r a n s l u t n i n g a r g ö r s f ö r i n o m h u s - o c h utomhusenheter. 3) Koppla dräneringsanslutningen till ett av dräneringshålen. Fäst dräneringsanslutningen på fundamentets dräneringshål med hjälp av hakarna. 4) Anslut den mjuka PVC-slangen I.D.15 mm så som visas på bilden. 5) Se till att dräneringsröret lutar nedåt så att vattnet kan rinna ut obehindrat. 6) Limma dräneringspluggarna i syfte att försluta alla hål som inte behövs (förbered på fältet). Obs: Var noga med limmet (förbered på fältet) eftersom det fungerar som tätning och förhindrar vattenläckage. Använd fästmedlet för gummit och metallen.

(2) Dräneringsplugg (1) Dräneringsanslutning (L) Mjuk PVC-slang

Obs: Utomhusenheten har flera hål längst ned som underlättar dräneringen. Dräneringsanslutningen används för stängning av överflödiga hål och centralisering av dränering när dräneringsröret används på installationsplatsen. Använd inte dräneringsanslutningen i kalla områden. Dräneringsröret kan frysa till.

Kom ihåg att fästa enhetens ben med bultarna när den monteras. Se till att enheten monteras ordentligt så att den inte trillar ned i händelse av en jordbävning eller kraftiga vindstötar. Se bilden till höger angående betongfundament. Använd inte dräneringsanslutningen och dräneringskåporna i kalla områden. Dräneringen kan frysa och göra så att fläkten stannar. • Ta bort tejpen på panelen när du öppnar förpackningen. (Ta INTE bort ETIKETTERNA på panelen.) Förankringsben

Fäst här med M10-bultar.

Öka inställningsdjupet.

2-2. ANSLUTA UTOMHUSENHETENS LEDNINGAR

1) Ta bort servicepanelen och kabelskyddet. 2) För inom- och utomhusenhetens anslutningskabel (B) och nätsladden (A) genom kabelklämmorna. Lossa kopplingsskruven och anslut anslutningskabeln (B) för inom- och utomhusenheten från inomhusenheten på kopplingsplinten på rätt sätt. Se till att sladdarna inte ansluts på felaktigt sätt. Fäst kabeln i kopplingsplinten ordentligt så att ingen del av kärnan visas och ingen yttre kraft överförs till den anslutande delen på kopplingsplinten. 3) Dra åt kopplingsskruvarna ordentligt så att de inte lossnar. Efter åtdragningen, dra lätt i kablarna för att kontrollera att de inte rör sig. 4) Utför 2) och 3) för varje inomhusenhet. 5) Anslut nätsladden (A). 6) Fäst inom- och utomhusenhetens anslutningskabel (B) och nätsladden (A) med kabelklämmorna. Se till att dra kablar eller sladdar på ett sätt som inte deformerar servicepanelen. Annars kan regnvatten tränga in i utomhusenheten. 7) Stäng servicepanelen och kabelskyddet ordentligt. Kontrollera att 3-2. RÖRANSLUTNING har slutförts. • Se till att kabeln och sladden fästs med kabelklämmorna när anslutningarna mellan nätsladden (A) och inom- och utomhusenhetens anslutningskabel (B) är klara. Anslutningsföljd

• Anslut kopplingsplinten i följande ordning. MXZ-5E102VA MXZ-4E83VA Kopplingsplint för strömförsörjning

A→B→C→D→E→P A→B→C→D→P MXZ-2E53VAHZ A→B→P Strömförsörjning

Kopplingsplint för inom-/utomhusenhet

Anslutningskabel för inomhusoch utomhusenhet

Kopplingsplint för strömförsörjning

• Kom ihåg att fästa skruvarna i motsvarande uttag när sladdar och/eller kablar ansluts till kopplingsplinten. • Gör jordledningen lite längre än de övriga. (Mer än 35 mm) • Gör anslutningskablarna extra långa för framtida underhåll.

1) Skär av kopparledningen med en rörledningskapare. (Bild 1, 2) 2) Ta bort allt skägg från de avskurna delarna. (Bild 3) • Rikta kopparröret nedåt när skägg avlägsnas för att förhindra att skägg trillar ned i röret. 3) Avlägsna flänsmuttrarna från inomhus- och utomhusenheterna och sätt dem på ledningen när du har tagit bort skägget. (Det går inte att sätta på dem efter uppflänsningsarbetet.) 4) Uppflänsningsarbete (Bild 4, 5). Håll fast kopparröret i den dimension som visas i tabellen. Välj A mm från tabellen enligt verktyget du använder. 5) Kontroll • Jämför uppflänsningen med Bild 6. • Om uppflänsningen tycks vara felaktig, skär av den flänsade delen och utför uppflänsningen igen. A (mm) Rördiameter Mutter Kopplings- Kopplings(mm) (mm) verktyg för verktyg för R410A R22 ø6,35 (1/4”) 17 ø9,52 (3/8”) 22 0 - 0,5 1,0 - 1,5 ø12,7 (1/2”) 26 ø15,88 (5/8”) 29

Kopparrör Reservbrotsch Rörledningskapare Kopplingstyp

Bild 4 Jämn hela vägen runt

Insidan är blank utan repor.

1) Stryk på ett tunt lager kylmedelsolja (G) på de flänsade ändarna av rören och röranslutningarna på utomhusenheten. Stryk inte på kylolja på skruvgängorna. För högt åtdragningsmoment gör att skruven skadas. 2) Rikta in mitten på röret med röranslutningarna på utomhusenheten och dra åt flänsmuttern för hand 3 till 4 varv. 3) Dra åt flänsmuttern med en momentnyckel enligt vad som anges i tabellen. • Flänsmuttern kan skadas vilket gör att kylmedel läcker om muttern dras åt för mycket. • Kom ihåg att linda isolering runt rörledningarna. Direktkontakt med bara rör kan leda till bränn- eller köldskador.

Åtdragningsmoment Vingmutterverktyg R22

VARNING Vid installation av enheten ska kylningsrören anslutas ordentligt innan kompressorn startas.

3-3. ISOLERING OCH TEJPNING

1) Täck över anslutningar med rörskydd. 2) På utomhussidan skall alla rör isoleras inklusive ventiler. 3) Använd rörtejp (E) och lägg på tejp från ingången på utomhusenheten. • Sluta tejpa vid änden på rörtejp (E) (med limdel kvar). • Om rören måste dras ovanför innertaket, i garderob eller andra platser där temperaturen och fuktigheten är hög, ska du linda extra isolering som finns tillgänglig i handeln runt rören för att förhindra kondensation.

FÖRSIKTIGHET Om det finns portar som inte används ska du kontrollera att deras muttrar är ordentligt åtdragna.

4. TÖMNINGSRUTINER, LÄCKPROV OCH TESTKÖRNING

4-1. TÖMNINGSRUTINER OCH LÄCKPROV Kompoundtryckmätare

1) Ta bort locket på serviceporten på spärrventilsidan av utomhusenhe–0,101 MPa (för R410A) *4 till 5 varv (–760 mmHg) Tryckmätare tens gasrör. (Spärrventilerna är helt stängda och täckta med kåpor i Lock på serviceport (för R410A) *Stäng ursprungligt skick.) (Åtdragningsmoment Manometer*Öppna 13,7 till 17,7 N•m, 2) Anslut ingasmanometerventilen och vakuumpumpen till spärrventilens ventil med 140 till 180 kgf•cm) serviceport på utomhusenhetens gasrörssida. förgreningsrör (för R410A) 3) Kör vakuumpumpen. (Vakuumisera i mer än 15 minuter.) Handtag Hög 4) Kontrollera vakuum med ingasmanometerventilen, stäng sedan ingasHandtag Sexkantnyckel Låg manometerventilen och stoppa vakuumpumpen. Påfyllningsslang 5) Lämna det som det är under en eller två minuter. Se till att pilen på (för R410A) Spärrventillock förgreningsrörets manometerventil står kvar i samma läge. Kontrollera (Åtdragningsatt tryckmätaren visar –0,101 MPa [Mätare] (–760 mmHg). moment 19,6 till Spärrventil för LI- 29,4 N•m, 200 till 6) Avlägsna snabbt ingasmanometerventilen från serviceporten på spärrQUID (VÄTSKA) 300 kgf•cm) ventilen. Vakuumpump 7) Öppna alla spärrventiler på gasröret och vätskeröret helt. Om du kör (för R410A) Spärrventil för apparaten utan att öppna dem helt sänker det prestandan och orsakar GAS (GAS) problem. Vid anslutning av reglerventilen till 8) Se 1-2. och fyll på föreskriven köldmediemängd vid behov. Fyll på Försiktighetsåtgärder vid serviceporten kan ventilinsatsen flytande köldmedium långsamt. Annars kan köldmedieblandningen i användning av reglerventilen deformeras eller lossna om för högt systemet förändras och påverka luftkonditionerarens prestanda. Ventilhus Stäng tryck ansätts. Detta kan orsaka 9) Dra åt locket på serviceporten får att återställa grundstatus. Öppna gasläckage. 10) Läckprov Reglerventil A Vid anslutning av reglerventilen till serviceporten, se till att ventilinsatsen är i stängt läge och dra sedan åt del A. Dra inte åt del A eller vrid Påfyllningsslang inte ventilhuset när ventilinsatsen (för R410A) Serviceport är i öppet läge.

Ladda enhet. 1) Anslut gascylindern till underhållsingången på spärrventilen. 2) Avlufta röret (eller slangen) från kylgascylindern. 3) Fyll på specificerad mängd kylmedel medan luftkonditioneringsapparaten körs i kylfunktion.

Anslutning Utomhusenhet

Inomhusenhet Anslutning

Observera: När kylmedel tillsätts ska specificerade mängd tillsättas för varje kylnigscykel.

Spärrventil med underhållsingång

Försiktighet: Använd flytande kylmedel när kylmedel fylls på i kylsystemet. Om kylmedel i gasform fylls på kan sammansättningen för kylmedlet i systemet ändras vilket kan påverka luftkonditioneringens normala funktion. Se även till att fylla på köldmedium långsamt, i annat fall kan kompressorn låsas. Värm cylindern i varmt vatten (under 40°C) när det är kallt för att bibehålla ett högt tryck i cylindern. Värm den dock aldrig under öppen låga eller med ånga. Modell

Manometergrenrör med ventiler (för R410A)

Kylgascylinderns styrventil (för R410A)

Kylgascylinder för R410A med sifon

A–E A–D A–B Laddningsslang (för R410A)

Kylmedium (vätskefas) Elektronisk våg för påfyllning av kylmedium

4-3. LÅSNING AV LUFTKONDITIONERARENS DRIFTLÄGE (COOL, DRY, HEAT) • Beskrivning av funktionen: Med den här funktionen kan driftläget spärras i läget COOL (KYLA)/DRY (TORKA) eller HEAT (VÄRME) så att luftkonditioneringen bara fungerar i det läget. * Inställningen måste ändras för att aktivera funktionen. Förklara denna function för kunden och fråga dem om de önskar att begagna sig av den.

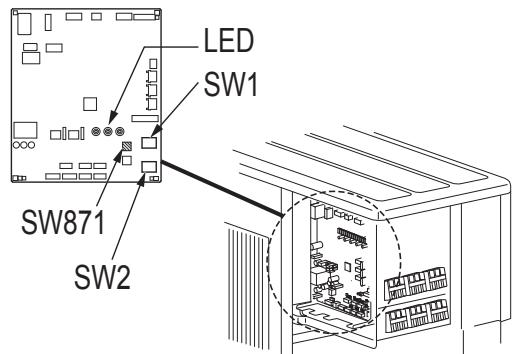

[Hur låsning av driftläge ska utföras] 1) Säkerställ att luftkonditionerarens huvudström är frånslagen innan inställningen görs. 2) Aktivera funktionen genom att ställa in “3” på SW1 på utomhusenhetens styrkort på ON (PÅ). 3) Ställ in “4” på SW1 på utomhusenhetens styrkort på OFF (AV) om du vill spärra driften i läget COOL/DRY (KYLA/TORKA). Ställ in bygeln på ON (PÅ) om du vill spärra driften i läget HEAT (VÄRME). 4) Sätt på huvudströmmen till luftkonditioneraren.

4-4. SÄNKNING AV UTOMHUSENHETENS LJUD VID DRIFT • Beskrivning av funktionen: Med den här funktionen kan driftljudet från utomhusenheten sänkas genom att belastningen minskas, t.ex. på natten i läget COOL (KYLA). Observera dock att nedkylnings- och uppvärmningskapaciteten kan sänkas när funktionen är aktiverad. * Inställningen måste ändras för att aktivera funktionen. Förklara denna funktion för kunden och fråga dem om de önskar att begagna sig av den. SW1

[Att sänka utomhusenhetens driftljud] 1) Säkerställ att luftkonditionerarens huvudström är frånslagen innan inställningen görs. 2) Aktivera funktionen genom att ställa in “5” på SW1 på utomhusenhetens styrkort på ON (PÅ). 3) Sätt på huvudströmmen till luftkonditioneraren.

• Beskrivning av funktionen: Med den här funktionen kan mängden ström som matas till utomhusenheten ändras. Obs: Använd bara funktionen om mängden ström överstiger det tillåtna värdet.

MXZ-2E53VAHZ ON 1 2 3 4 5 6

[Ändra amperegränsen] 1) Kontrollera att huvudströmmen till luftkonditioneringen stängts av innan du gör inställningen. 2) Gör inställningen genom att hänvisa till tabellen nedan. 3) Slå på huvudströmmen till luftkonditioneringen.

• Testkör inomhusenheterna individuellt. Se installationsanvisningen som medföljer inomhusenheten och kontrollera att alla enheter fungerar som de ska. • Om alla enheter testkörs samtidigt går det inte att upptäcka eventuella felaktiga anslutningar i köldmedelsrör och anslutningskablarna för inom- och utomhusenheterna. Därför är det bäst att testköra en enhet i taget. Om omstartskyddet Skyddsenheten aktiveras när kompressorn stannar - kompressorn körs inte under tre minuter, och detta skyddar luftkonditioneringsenheten. Funktion för lednings-/rörkorrigering Enheten har en funktion som korrigerar enheten för den kombination av ledningar och rör som används. Detektera och korrigera lednings- och rörkombinationen genom att följa procedurerna nedan om fel kombination av ledningar och rör eventuellt har använts och det är svårt att kontrollera kombinationen. Kontrollera följande. • Ström matas till enheten. • Spärrventilerna är öppna. Obs: Under detekteringen, styrs inomhusenhetens drift av utomhusenheten. Under detekteringen stoppas inomhusenhetens drift automatiskt. Det är inte ett fel. Procedur Tryck på brytaren för rör-/ledningskorrigering (SW871) under 1 minut eller mer innan strömmen slås på. • Korrigeringen tar ca. 10 till 20 minuter. När korrigeringen är klar visas resultatet med LED-indikatorerna. Detaljer finns i tabellen som följer. • Tryck på brytaren för rör-/ledningskorrigering (SW871) igen om du vill avbryta funktionen. • Tryck inte på brytaren för rör-/ledningskorrigering (SW871) igen om korrigeringen slutförts utan fel.

LED-indikatorer vid detektering:

Tryck på brytaren för rör-/ledningskorrigering (SW871) igen och avbryt funktionen om resultatet är ”Ej slutfört”. Kontrollera sedan lednings- och rörkombinationen på vanligt sätt genom att driva inomhusenheterna en i taget.

Resultat för rör/ledningskorrigeringn

• Funktionen utförs när ström matas. Ta inte på några andra delar än brytaren, det gäller även kretskortet. Det finns heta och strömförande delar runt brytaren som kan ge elektriska stötar eller brännskador. Kretskortet kan skadas om du kommer i kontakt med strömförande delar. • Eliminera statisk elektricitet innan funktionen används för att förhindra skador på det elektroniska kretskortet. • Funktionen kan inte användas när utomhustemperaturen är 0°C eller lägre.

Slutförd (Problem korrigerat eller normalt) Ej slutförd En gång En gång En gång (Detektering misslyckades) Se “SÄKERHETSÅTGÄRDER NÄR LED-LAMPORÖvriga indikatorer NA BLINKAR” som finns bakom servicepanelen. Tänd

4-7. FÖRKLARING TILL KUNDEN

• Använd BRUKSANVISNINGEN och förklara för kunden hur man använder luftkonditioneraren (hur man använder fjärrkontrollen, hur man tar bort luftfiltren, hur man tar bort eller sätter dit fjärrkontrollen i fjärrkontrollhållaren, hur man rengör, försiktighetsåtgärder vid drift o.s.v.). • Rekommendera kunden att noggrant läsa igenom BRUKSANVISNINGEN.

5. URPUMPNING Vid omplacering eller avyttrande av luftkonditioneraren ska du följa nedanstående anvisningar för att pumpa ur systemet så att inte köldmedium släpps ut i atmosfären. 1) Stäng av brytaren. 2) Anslut manometerventilen med förgreningsrör till spärrventilens serviceport på utomhusenhetens gasrörssida. 3) Stäng spärrventilen helt på utomhusenhetens vätskerörssida. 4) Sätt på brytaren. 5) Starta nödfallsdrift i läget COOL (KYLA) på alla inomhusenheter. 6) Stäng spärrventilen helt på utomhusenhetens gasrörssida och avbryt driften när tryckmätaren visar 0–0,05 MPa [Mätare] (ca 0–0,5 kgf/cm2). (Se installationsanvisningen som medföljer inomhusenheten för instruktioner om att avbryta driften.) * Om för mycket köldmedium har fyllts på i luftkonditioneraren kan det hända att trycket inte kan sjunka till 0–0,05 MPa [Mätare] (ca 0–0,5 kgf/cm2), eller att skyddsfunktionen aktiveras på grund av tryckhöjningen i kylkretsens högtrycksdel. Om detta inträffar använder du en uppsamlingsenhet för att tappa ur allt köldmedium från systemet. Fyll sedan på med rätt mängd köldmedium efter att inom- och utomhusenheterna har placerats om. 7) Stäng av brytaren. Avlägsna tryckmätaren och kylningsrören.

VARNING Vid utpumpning av köldmedium ska kompressorn stoppas innan kylningsrören kopplas bort. Kompressorn kan spricka och orsaka personskador om en främmande substans, t.ex. luft, tränger in i rören.
