Produkttyp	Mobil monoblock luftkonditionering
Driftsätt	Kyla, Avfuktning, Endast ventilation, Värme (modell med värmepump)
Matningsspänning	220-240 V / 50 Hz
Rekommenderad säkring	20 A (trög säkring rekommenderas)
Kylmedium	R134a, GWP 2087,5
Justerbart temperaturintervall	18 °C till 32 °C (lägena Kyla och Värme)
Fläkthastigheter	Automatiskt, Hög, Medel, Låg
Specialfunktioner	6th Sense (automatisk reglering), Jet (turbo), Sleep (8 tim), Around U, Timer (1-10 tim), Swing (oscillation), Dim (lampan av)
Fjärrkontroll	Infraröd, räckvidd 7 m, batterier AAA 2×1,5 V
Luftfilter	Kan tvättas i ljummet vatten och milt rengöringsmedel, rengöring var 360:e drifttimme
Vattenavtappning	Manuell via huvud- och sekundärpluggar; automatisk avstängning om tanken är full (kod E5)
Medföljande tillbehör	Flexibel avloppsslang, fönsteradapter, skjutbar fönstersats, regnskydd, blockvinkel, skumgummitätning
Vikt	Cirka 25 kg (uppskattning för standard mobil luftkonditionering)
Mått (B × H × D)	Cirka 45 × 70 × 40 cm (uppskattning, ej specificerat i manualen)
Säkerhet	Automatisk avstängning vid full tank, överlastskydd, strömbrytning före underhåll
Underhåll	Regelbunden filterrengöring, tömning av vattentanken, utvändig rengöring med fuktig trasa
Reservdelar tillgängliga	Luftfilter, fjärrkontroll, batterier, fönstersats, avloppsslang

Vanliga frågor - PACW29HP WHIRLPOOL

Vad gör jag om kod E5 visas på displayen?

Kod E5 betyder att vattentanken är full. Stäng av apparaten, koppla ur den, töm sedan vattnet via huvud- och sekundärpluggen. Efter tömning kan apparaten användas normalt.

Hur rengör jag luftfiltret?

Stäng av apparaten och koppla ur den. Öppna filterluckan på baksidan, ta bort filtret, rengör det med en dammsugare eller i ljummet vatten med ett milt rengöringsmedel. Torka det helt innan du sätter tillbaka det.

Kan jag använda värmeläget om min luftkonditionering inte värmer?

Värmeläget är endast tillgängligt på modeller med värmepump. Kontrollera om din apparat har värmealternativet (HEAT-symbol på fjärrkontrollen). Om inte, fungerar inte värmeläget.

Hur ställer jag in timern?

Tryck på TIMER-knappen. Använd +/- för att ställa in tiden (1 till 10 tim). Bekräfta genom att trycka på TIMER igen. Avbryt genom att trycka på TIMER igen.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera batterierna: byt ut dem mot nya AAA-batterier med rätt polaritet. Om problemet kvarstår, ta bort batterierna i 30 sekunder och sätt tillbaka dem. Se till att du är inom 7 m från apparaten och rikta mot mottagaren.

Hur aktiverar jag Jet-läget (snabbkyla)?

I kylläget, tryck på JET-knappen. Apparaten ställer automatiskt in fläkthastigheten och temperaturen till 18 °C. För att avsluta, tryck på valfri knapp förutom Timer, Around U eller Swing.

Varför stannar luftkonditioneringen efter 8 timmar?

Det är normalt om Sleep-läget är aktiverat. Sleep-läget stänger automatiskt av apparaten efter 8 timmar. För att inaktivera läget, tryck på SLEEP, MODE, FAN eller ON/OFF.

Kan jag använda luftkonditioneringen utan avloppsslang?

Nej, avloppsslangen är nödvändig för att leda ut varm luft. Utan den kommer apparaten inte att kyla ordentligt och kan överhettas.

Hur ändrar jag luftflödets riktning?

Tryck på SWING-knappen på fjärrkontrollen för att oscilera den vertikala luftledaren. Tryck igen för att låsa den i önskad position.

Vad gör jag om apparaten visar en annan felkod än E5?

Koderna E1, E2, E3, E6, E7, EA indikerar ett internt fel. Kontakta kundtjänst och uppge exakt modell (PACW29HP) och servicenumret på typskylten.

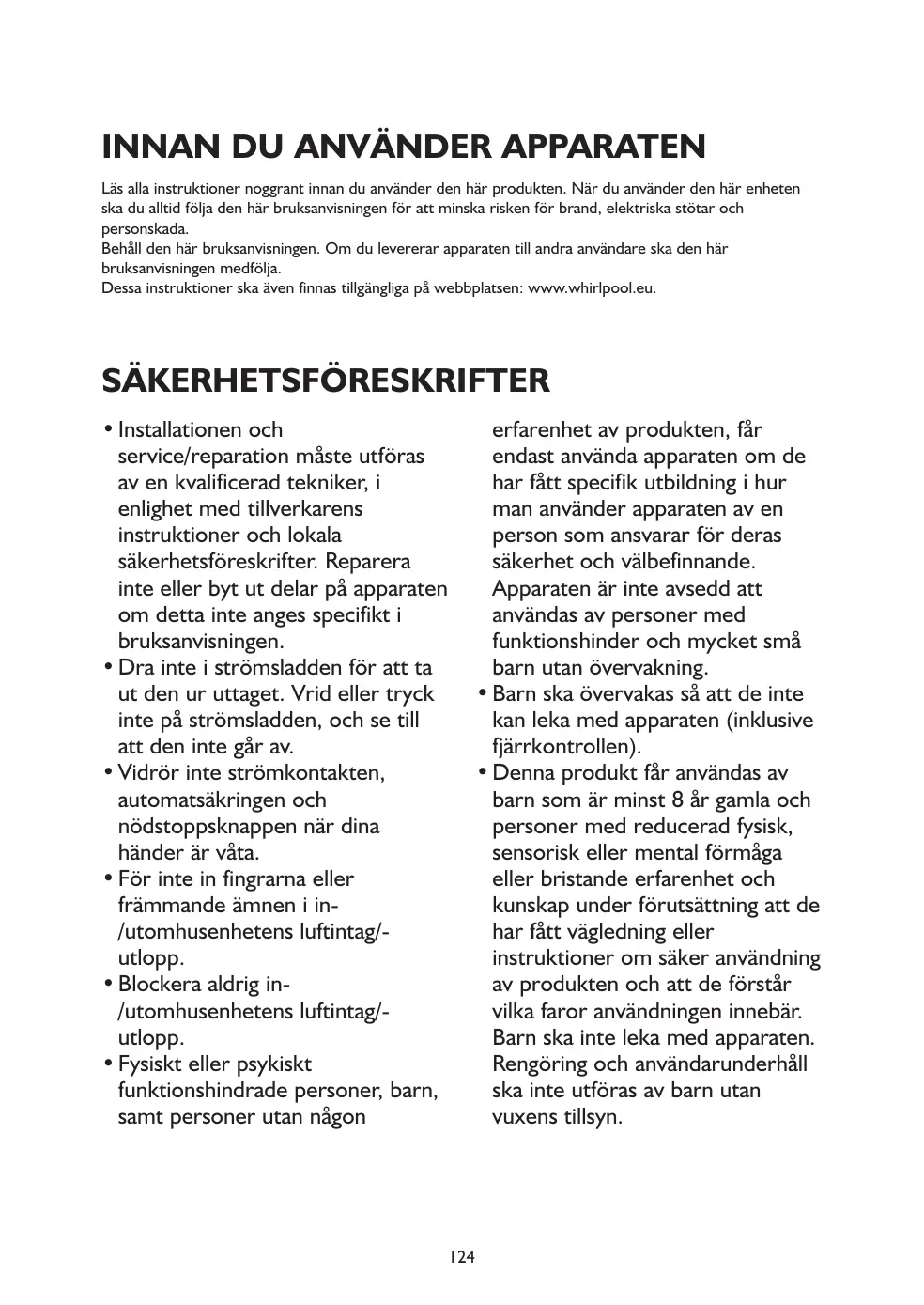

BRUKSANVISNING PACW29HP WHIRLPOOL

Läs alla instruktioner noggrant innan du använder den här produkten. När du använder den här enheten ska du alltid följa den här bruksanvisningen för att minska risken för brand, elektriska stötar och personskada.

Behåll den här bruksanvisningen. Om du levererar apparaten till andra användare ska den här bruksanvisningen medfölja.

Dessa instruktioner ska även finnas tillgängliga på webbplatsen: www.whirlpool.eu.

SÄKERHETSFÖRESKRIFTER

• Installationen och service/reparation måste utföras av en kvalificerad tekniker, i enlighet med tillverkarens instruktioner och lokala säkerhetsföreskrifter. Reparera inte eller byt ut delar på apparaten om detta inte anges specifikt i bruksanvisningen.
• Dra inte i strömsladden för att ta ut den ur uttaget. Vrid eller tryck inte på strömsladden, och se till att den inte går av.
• Vidrör inte strömkontakten, automatsäkringen och nödstoppsknappen när dina händer är våta.
• För inte in fingrarna eller främmande ämnen i in-/utomhusenhetens luftintag/-utlopp.
• Blockera aldrig in-/utomhusenhetens luftintag/-utlopp.
• Fysiskt eller psykiskt funktionshindrade personer, barn, samt personer utan någon

erfarenhet av produkten, får endast använda apparaten om de har fått specifik utbildning i hur man använder apparaten av en person som ansvarar för deras säkerhet och välbefinnande. Apparaten är inte avsedd att användas av personer med funktionshinder och mycket små barn utan övervakning.

Barn ska övervakas så att de inte kan leka med apparaten (inklusive fjärrkontrollen). Denna produkt får användas av barn som är minst 8 år gamla och personer med reducerad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap under förutsättning att de har fått vägledning och instruktioner om säker användning av produkten och att de förstår vilka faror användningen innebär. Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan vuxens tillsyn.

FÖRSIKTIGHETSANVISNINGAR FÖR LUFTKONDITIONERINGSAPPARATEN

Längvarig och direkt exponering för kalluft kan vara skadligt för hälsan. Vi rekommenderar att du ställer in gallren så att du undviker direkt kalluft och avleder den inom rummet. - Vid funktionsfel stänger du först av apparaten genom att trycka på knappen ON/OFF (På/AV) på fjärrkontrollen. Sedan kopplar du bort den från strömförsörjningen. Stäng alltid av luftkonditioneringsapparaten med fjärrkontrollen först. Använd inte automatsäkringen eller dra ut kontakten för att stänga av den. Sätt inte på och slå av apparaten

för ofta eftersom detta kan skada apparaten.

• Placera inga föremål på utomhusenheten. Koppla bort luftkonditioneringsapparaten från strömförsörjningen om den inte ska användas under en längre tid eller under åskväder. Den här produkten innehåller fluorerade växthusgaser som omfattas av Kyotoprotokollet. Kylgasen befinner sig i ett hermetiskt förslutet system. Kylmedel i gasfas: R410a har potential för global uppvärmning (Global Warming Potential, GWP) på 2087.5.

MILJÖSKYDDSRÅD

Den här apparaten har tillverkats av återvinningsbart eller återanvändbart material. Kassering måste utföras i enlighet med lokala bestämmelser för avfallshantering. Innan du kasserar den ska du se till att skära av nätsladden så att apparaten inte kan återanvändas. - För mer detaljerad information om hantering och återvinning av den här produkten kan du kontakta lokala myndigheter som ansvarar för sopsortering eller affären där du köpte apparaten.

KASSERING AV FÖRPACKNING

• Förpackningen kan återvinnas till 100% vilket bekräftas av återvinningssymbolen. Förpackningens olika delar får inte spridas i miljön, utan måste kasseras i enlighet med föreskrifter från lokala myndigheter.

KASSERING AV APPARATEN

• Denna apparat är märkt enligt EG-direktiv 2002/96/EG, elektriskt och elektroniskt avfall (WEEE).

Genom att säkerställa att produkten kasseras på rätt sätt hjälper du till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa.

• Symbolen på produkten eller på dokumenten som medföljer produkten indikerar att den här apparaten inte ska behandlas som hushållsavfall, utan måste lämnas till lämplig lokal insamlingsplats där elektriska och elektroniska apparater lagras och återvinns.

STARTA DIN LOKALA

LUFTKONDITIONERINGSAPPARAT

POWER

Whirlpool

FAN

FILTER

Det här avsnittet förklarar korrekt användning av den lokala luftkonditioneringsapparaten.

VIKTIGT!

• Displayen på luftkonditioneringsapparaten visar inställningstemperaturen.
• Displayen visar omgivningstemperaturen endast i viloläge.
• Om du ändrar läge medan luftkonditioneringsapparaten är igång kommer kompressorn att stoppas i 3 till 5 minuter innan den startar om.

Om du trycker på en knapp under denna tid kommer kompressorn inte att starta om på ytterligare 3 till 5 minuter.

• I läget Cooling (Kylning) eller Dry (Torka) kommer kompressorn och kondensatorfläkten att stoppas när rumstemperaturen når den inställda temperaturen.

OBS! I händelse av ett strömavbrott kommer din luftkonditioneringsapparat att fungera med de föregående inställningarna när strömmen har återställts.

1. Välj läge. Se "Läge." 2. Välj fläkthastigheten. Se "Fläkthastighet." 3. Ställ in temperaturen. Se "Temperatur." 4. Tryck på knappen ON/OFF (PA/AV) för att starta luftkonditioneringsapparaten.

POWER

OBS! När luftkonditioneringsapparaten slås på för första gången efter att den har kopplats in kommer den att arbeta i läget 6th Sense (6:e sinne).

Alla andra gånger när luftkonditioneringsapparaten slås på kommer den att arbeta enligt de föregående inställningarna. Läget 6th Sense (6:e sinne) kan endast väljas med fjärrkontrollen.

Endast om enheten används i OSANNOLIKT MYCKET FUKTIG luft kommer vatten att samlas i behållaren inuti enheten. Om vattenbehållaren blir full kommer luftkonditioneringsapparaten att stoppas. Vattenbehållaren är full, luftkonditioneringsapparaten kommer att stoppas. Skärmen visar "E5" för att informera dig om att tömma den interna behållaren.

TIPS FÖR ANVÄNDNING OCH FÖRVARING AV FJÄRRKONTROLLEN

Hur du sätter in batterierna

1 För in en nål och tryck försiktigt nedåt på batterikåpan och tryck i pilens riktning för att ta bort den, som visas. 2 Sätt in 2 AAA-batterier (1,5 V) i facket. Se till att polerna "+" och "-" är korrekt placerade. 3 Stäng fjärrkontrollens batterilucka.

Hur du tar ut batterierna

Ta bort batterikåpan i pilens riktning.

Tryck försiktigt med fingrarna på batteriets pluspol, dra sedan ut batterierna ur facket. Allt detta ska göras av vuxna,

barn får aldrig ta ut batterier ur fjärrkontrollen.

Risken finns att barn sväljer dem.

För att skydda naturtillgångar och bidra till materialåtervinning ska du separera batterier från andra typer av avfall och återvinna dem genom ditt lokala kostnadsfria retursystem för batterier.

• När du byter batterier ska du inte använda nya batterier tillsammans med gamla batterier, eller olika typer av batterier, eftersom detta kan göra att fjärrkontrollen inte fungerar.
• Om du räknar med att du inte kommer att använda fjärrkontrollen under en längre tid ska du ta ut batterierna för att förhindra läckage av batterisyra i fjärrkontrollen.
• Använd fjärrkontrollen inom den effektiva räckvidden. Håll fjärrkontrollen minst 1 meter från TV-apparater eller HI-FI-utrustning.
• Om fjärrkontrollen inte fungerar normalt kan du ta ut batterierna och sätta in dem igen efter 30 sekunder. Om den fortfarande inte fungerar sätter du i nya batterier.
• För att använda enheten med fjärrkontrollen riktar du fjärrkontrollen mot den mottagande enheten på inomhusenheten för att säkerställa känslighet för mottagning.
• För att skicka ett meddelande från fjärrkontrollen kommer symbolen att blinka i 1 sekund. När meddelandet har mottagits kommer apparaten att avge ett pip. Fjärrkontrollen har en räckvidd på upp till 7m
• Varje gång fjärrkontrollens batterier byts ut, förinställs fjärrkontrollen på läget Heat (Uppvärmning).

BESKRIVNING AV FUNKTIONSLÄGEN

Funktionslägen:

I. Tryck in och släpp upp MODE (LÄGE) tills symbolen för önskad inställning glöder

MODE

1. Välj Cooling (Kylning), Dry (Torka), Fan Only (Endast fläkt) eller Heating (Uppvärmning).

Cooling (Kylning) - Kyler rummet. Tryck på FAN (FLÄKT) för att välja High (Hög), Mid (Mellan) eller Low (Låg). Tryck på knappen Plus (+) eller Minus (-) för att justera temperaturen.

COOL

• Dry (Torka) - Torkar rummet. Luftkonditioneringsapparaten väljer temperaturen automatiskt. Fläkten arbetar endast på hastigheten Low (Låg).

OBS! Läget Dry (Torka) ska inte användas för att kyla rummet.

DRY

• Fan Only (Endast fläkt) - Endast fläkten arbetar. Tryck på FAN (FLÄKT) för att välja High (Hög), Mid (Mellan) eller Low (Låg).

FAN

• Heating (Uppvärmning) - Värmer upp rummet. Tryck på FAN (FLÄKT) för att välja High (Hög), Mid (Mellan) eller Low (Låg). Tryck på knappen PLUS (+) eller MINUS (-) för att justera temperaturen.

OBS! Uppvärmning är INTE tillgängligt för luftkonditioneringsapparat med endast kylning.

HEAT

Fan Speed (Fläkthastighet)

1. Tryck in och släpp FAN (FLÄKT) för att välja önskad fläkthastighet.

FAN

1. Välj High (Hög), Mid (Mellan) eller Low (Låg).
2. High (Hög) - för maximal fläkthastighet

HIGH

• Low (Låg) - för lägst fläkthastighet

LOW

Filter Reset (Återställ filter)

1. När indikatorlampan Filter Reset (Återställ filter) är tänd ska du ta bort, rengöra och sätta tillbaka luftfiltret. Se "Rengöra luftfiltret." 2. Tryck in och släpp upp knappen FILTER när du har satt tillbaka luftfiltret.

OBS! Efter 360 timmars användning av filtret kommer indikatorlampan Filter att tändas. Den kommer fortsätta vara tänd i 180 timmar eller tills du trycker på knappen FILTER. Efter 180 timmar kommer den att släckas automatiskt.

Temperatur

Tryck på knappen PLUS för att höja temperaturen. Tryck på knappen PLUS en gång för att höja den inställda temperaturen med 1 °C

• Tryck på nedåtpilen för att sänka temperaturen. Tryck på nedåtpilen en gång för att sänka temperaturen med 1 °C, eller tryck två gånger för att sänka temperaturen med 2 °C.

ANTECKNINGAR:

• I lägena Cooling (Kylning) och Heating (Uppvärmning) kan temperaturen ställas in mellan 18 °C och 32 °C.
• I läget Fan Only (Endast fläkt) kan temperaturen inte ställas in.
• I läget Dry (Torka) trycker du på knappen PLUS/MINUS för att ändra temperaturen med 2 °C.

FJÄRRKONTROLLENS FUNKTIONER OCH INDIKATORER

1. KNAPPEN ON/OFF (PÅ/AV) Den här knappen används för att starta och/eller stoppa apparaten. 2. KNAPPEN MODE (LÄGE) Används för att välja funktionsläge. 3. KNAPPEN FAN (FLÄKT) Används för att välja fläkthastigheten i ordningen auto, hög, medium eller låg.

4-5. TEMPERATURKNAPP

Används för att välja rumstemperaturen. Används för att ställa in timerläge och realtidsklocka.

1. KNAPPEN 6TH SENSE (6:E SINNE) Ställer in eller avbryter användning av 6th sense (6:e sinne).
2. KNAPPEN SWING (SVÄNGNING) Stoppar eller startar horisontell svängning av gallret och ställer in önskad upp-/nedåtriktning av luftflödet.
3. KNAPPEN SLEEP (VILOLÄGE) Ställer in eller avbryter användning av Sleep Mode (Viloläge).
4. KNAPPEN AROUND U (RUNT DIG) Används för att ställa in eller avbryta funktionen Around U (Runt dig).
5. KNAPPEN JET Används för att starta eller avbryta snabb kylning eller uppvärmning.
6. KNAPPEN TIMER Används för att ställa in eller avbryta funktionen timer på. Används för att ställa in eller avbryta funktionen timer av.

12. KNAPPEN DIM (DÄMPA LJUS) Används för att slå på eller stänga av belysningen på inomhusenhetens display.

INDIKATORSYMBOLER PÅ FJÄRRKONTROLLENS DISPLAY

Kylningsindikator

Torkningsindikator

Indikatorn Endast fläkt

Uppvärmningsindikator

Automatisk fläkthastighet

Hög fläkthastighet

Medium fläkthastighet

Låg fläkthastighet

Indikator för 6th sense (6:e sinne)

Indikator för viloläge

Indikator för Around U (Runt dig)

Jet-indikator

Signalöverföring

Visa timerinställning

Visa inställd temperatur

FUNKTIONSBESKRIVNINGAR

Slå på eller av strömmen

Tryck på knappen ON/OFF (På/AV) för att slå på eller av enheten.

OBS!

• Ändra läge under drift. Ibland svarar inte enheten på en gång, vänta 3 minuter.
• Vänta 3 minuter innan du startar om apparaten.

Välja läge

I. Tryck in och släpp upp MODE (LÄGE) tills symbolen för önskad inställning lyser.

Mode

1. Välj Cooling (Kylning), Dry (Torka), Fan Only (Endast fläkt) eller Heating (Uppvärmning).

Cooling (Kylning) - Kyler rummet. Tryck på Fan (Fläkt) för att välja Auto, High (Hög), Mid (Mellan) eller Low (Låg). Tryck på upp- eller nedåtpilen för att justera temperaturen.

• Dry (Torka) - Torkar rummet. Luftkonditioneringsapparaten väljer temperaturen automatiskt. Fläkten körs endast på hastigheten Low (Låg).

OBS! Läget Dry (Torka) ska inte användas för att kyla rummet.

I läget "Dry" (Torka) kan enheten sänka eller höja temperaturen med 2°C (eller 4°F) om du fortfarande känner dig obekväm.

Fan Only (Endast fläkt) - Endast fläkten arbetar. Tryck på FAN (FLÄKT) för att välja High (Hög), Mid (Mellan) eller Low (Låg).

OBS! Automatisk fläkthastighet kan inte väljas i läget Fan Only (Endast fläkt).

• Heating (Uppvärmning) - Värmer upp rummet. Tryck på FAN (FLÄKT) för att välja fläkthastigheten. - Tryck på upp- eller nedåtpilen för att välja temperaturen.

Läget 6th Sense (6:e sinne)

Luftkonditioneringsapparaten väljer automatiskt läget Cooling (Kylning) eller Dry (Torka), beroende på rumstemperaturen och ställer in måltemperaturen.

Funktionsläge och temperatur bestäms av inomhustemperaturen.

Modeller med elektrisk uppvärmning

Inomhus temperatur	Funktionsläge	Mältemperatur
21 °C aller lagre	HEATING (UPPVARMNING)	22 °C
21 °C–23 °C	FAN ONLY (ENDAST FLÄKT)
23 °C–26 °C	DRY (TORKA)	Sänkning av rums-temperatur med 2 °C after drift i 3 minutes
Över 26 °C	COOLING (KYLNING)	26 °C

Modeller med endast kylning

Inomhus temperatur	Funktionsläge	Mältemperatur
21 °C aller lagre	FAN ONLY (ENDAST FLÄKT)
23 °C–26 °C	DRY (TORKA)	Sänkning av rums-temperatur med 2 °C after drift i 3 minutes
Över 26 °C	COOLING (KYLNING)	26 °C

OBS! Temperatur, luftflöde och riktning styrs automatiskt i läget 6th Sense (6:e sinne). Men en sänkning eller ökning på upp till 2°C kan ställas in med fjärrkontrollen om du fortfarande känner dig obekväm.

I. Tryck på knappen 6th Sense (6:e sinne).

6th Sense

1. I läget Fan Only (Endast fläkt) trycker du på Fan (Fläkt) för att välja High (Hög), Mid (Medel) eller Low (Låg).

Jet-läge

Jet-knappen används för snabb kylning eller uppvärmning.

OBS! Knappen 6th Sense (6:e sinne) fungerar inte när Jet-funktionen har valts.

1. Tryck på Jet i kylningsläge. Luftkonditioneringsapparaten ställer automatiskt in fläkthastigheten och temperaturen på 18°C . Snabb uppvärmning fungerar med automatisk fläkthastighet och ändrar den inställda temperaturen till 32°C .

Jet

1. För att avsluta Jet-läge trycker du på vilken knapp som helst förutom Timer-knappen, Around U (Runt dig) och Swing (Svängning).

Fan Speed (Fläkthastighet)

I. Välj önskad fläkthastighet.

1. Varje gång du trycker på knappen “FAN” (FLÄKT), ändras fläktens hastighet i ordningen:

• Auto styr automatiskt fläktens hastighet beroende på den aktuella rumstemperaturen och temperaturinställningen.

OBS! Automatisk fläkthastighet kan inte väljas i läget Fan Only (Endast fläkt).

Tryck på nedåtpilen för att sänka temperaturen. Tryck på nedåtpilen en gång för att sänka temperaturen med 1°C , eller tryck två gånger för att sänka temperaturen med 2°C

ANTECKNINGAR:

• I lägena Cooling (Kylning) eller Heating (Uppvärmning) kan temperaturen ställas in mellan 18°C och 32°C .
• I läget Fan Only (Endast fläkt) kan temperaturen inte ställas in. I läget Dry (Torka) trycker du på knappen UPP/NED för att ändra temperaturen med 2 ° C

När du trycker på den här knappen skickar fjärrkontrollen signalen för den faktiska rumstemperaturen runt den till enheten, och apparaten kommer att arbeta i enlighet med den här temperaturen för att få dig att känna dig mer bekväm. Håll fjärrkontrollen på en plats där den kan överföra signalen till enheten ordentligt. Tryck en gång för att ställa in och tryck en gång till för att avbryta.

Tryck på knappen Sleep (Viloläge) och indikatorn på LCD-displayen tänds, apparaten arbetar i viloläge och fläkthastigheten ställs automatiskt in på låg hastighet.

ANTECKNINGAR:

• Apparaten kommer att stoppa driften automatiskt efter att ha varit igång i 8 timmar.
• Fläkthastigheten ställs automatiskt in på lägre hastighet.
• Om den aktuella rumstemperaturen i läget Cooling (Kylning) är under 26°C kommer temperaturen att öka automatiskt med 1 °C under den första timmen efter att Sleep (Viloläge) aktiverats och sedan att förbli densamma.
• I läget Heating (Uppvärmning) kommer inställningstemperaturen att minska med som mest 3°C under 3 timmar, och sedan hållas stadig.
• Tryck på MODE (LÄGE) för att välja Cooling (Kylning), Dry (Torka) eller Heating (Uppvärmning).

OBS! Viloläget kan inte väljas när läget Fan Only (Endast fläkt) har valts.

1. Tryck på knappen eller för att ställa in temperaturen.
2. Tryck på SLEEP (VILOLÄGE). Efter 10 sekunder kommer belysningen på kontrollpanelens display att dämpas.

OBS! Temperaturen och luftflödesriktningen kan justeras i viloläget. Fläkthastigheten ställs automatiskt in på hastigheten Low (Låg). Efter 10 sekunder kommer belysningen på kontrollpanelens display att dämpas igen. 4. För att stänga av viloläget trycker du på SLEEP (VILOLÄGE), MODE (LÄGE), FAN (FLÄKT), ON/OFF (PÅ/AV) eller väntar i 8 timmar tills viloläget stängs av automatiskt.

Tryck på knappen DIM (DÄMPA LJUS) för att stänga av belysningen och displayen i enheten.

ANTECKNINGAR: När belysningen är avstängd kommer belysningen att tändas igen när en signal mottas.

TIMER-funktion

Det är praktiskt att slå på timern med TIMER-knappen innan du går ut så att du kan komma tillbaka till den behagliga rumstemperaturen som du ställer in. Tryck på TIMER-knappen för att ställa in en påslagningstimer när apparaten är avstängd. Tryck på TIMER-knappen för att ställa in en avstängningstimer under drift.

Hur man ställer in TIMER

1. Ställ in önskat funktionsläge, temperaturinställning och fläkthastighet först, tryck sedan på TIMER-knappen och "01h" blinkar på LCD-displayen. 2. Ställ in önskat funktionsläge, temperaturinställning och fläkthastighet först, tryck sedan på TIMER-knappen och "01h" blinkar på LCD-displayen. 3. Rikta fjärrkontrollen mot enhetens signalmottagare och tryck på knappen + eller - när "01h" blinkar. Välj önskad timer och tryck på TIMER-knappen. - Ett "pip" hörs.

• Indikatorlampan för timer på kontrollpanelen tänds. "h" slutar blinka.
• Så här avbryter du den inställda timern: tryck på TIMER-knappen igen och ett "pip" hörs.

ANTECKNINGAR:

• Intervallet som kan ställas in är mellan 1 timme och 10 timmar.
• När du har ställt in en timer för påslagning när apparaten är avstängd tänds Timer-lampan på kontrollpanelen och
• När du ställer in en timer för avstängning när apparaten är påslagen tänds Timer-lampan på kontrollpanelen.

Ändra luftriktning

Tryck på SWING (SVÄNGNING) för att ändra vertikal luftflödesriktning. Tryck igen för att stoppa luftflödesgallret i önskad luftflödesriktning.

Normala ljud

När din luftkonditioneringsapparat fungerar normalt kan du höra ljud såsom:

Luftrörelse från fläkten. - Klick från termostatcykeln. - Vibrationer eller oljud på grund av tät vägg- eller fönsterkonstruktion. - Ett högfrekvent surrande eller pulserande ljud orsakat av att den moderna högeffektiva kompressorn slås på och av.

UNDERHÅLL

Tömma luftkonditioneringsapparaten på vatten

(i enlighet med indikationen Water Full (Full vattenbehållare) under "Starta din lokala luftkonditioneringsapparat".)

1. Tryck på ON/OFF (PÅ/AV) för att stänga av luftkonditioneringsapparaten. 2. Koppla ur luftkonditioneringsapparaten eller koppla bort strömmen. 3. Flytta försiktigt och stabilt apparaten till en tömningsplats eller utomhus för att tömma ut vatten. Flytta inte på enheten förrän vattnet har runnit ut helt. 4. Ta bort den sekundära tömningspluggen och låt vattnet rinna ut helt. 5. Ta bort den primära tömningsslangen från tömningsslangens klämma. Ta bort tömningsslangens klämma från den primära tömningsslangens ände och låt vattnet rinna ut helt.

OBS! Om luftkonditioneringsapparaten ska förvaras efter användning, se "Förvara efter användning."

1. Sätt tillbaka tömningsslangens plugg och den sekundära tömningspluggen.
2. Sätt tillbaka den primära tömningsslangen på tömningsslangens klämma.
3. Flytta tillbaka luftkonditioneringsapparaten.
4. Anslut luftkonditioneringsapparaten eller återanslut strömmen.
5. Tryck på ON/OFF (PÅ/AV) för att starta luftkonditioneringsapparaten.

Rengöra luftfiltret

1. Tryck på ON/OFF (PÅ/AV) för att stänga av luftkonditioneringsapparaten. 2. Öppna filterpanelluckan på luftkonditioneringsapparatens baksida och ta bort den. 3. Ta ut luftfiltret från filterpanelluckan. 4. Använd en dammsugare för att rengöra filtret. Om filtret är mycket smutsigt tvättar du filtret i varmt vatten med ett milt rengöringsmedel.

OBS! Tvätta inte filtret i tvättmaskin eller använd några kemiska rengöringsmedel.

1. Låt filtret lufttorka helt innan du sätter tillbaka det för att säkerställa maximal effektivitet.
2. Sätt tillbaka luftfiltret i filterpanelluckan.
3. Sätt tillbaka filterpanelluckan.
4. Tryck på ON/OFF (PÅ/AV) för att starta luftkonditioneringsapparaten.

Rengöra utsidan

1. Koppla ur luftkonditioneringsapparaten eller koppla bort strömmen. 2. Ta ut luftfiltret och rengör det separat. Se "Rengöra luftfiltret." 3. Torka av luftkonditioneringsapparatens utsida med en mjuk, fuktig trasa. 4. Anslut luftkonditioneringsapparaten eller återanslut strömmen. 5. Tryck på ON/OFF (PÅ/AV) för att starta luftkonditioneringsapparaten.

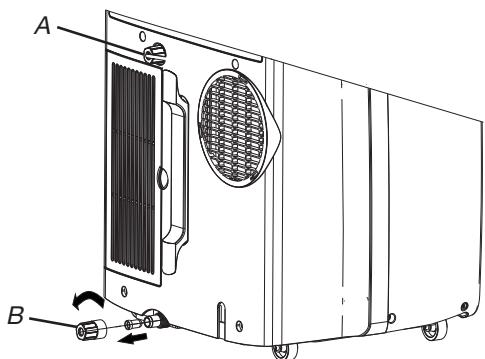

A. Sekundär tömningsplugg B. Tömningsslangens plugg

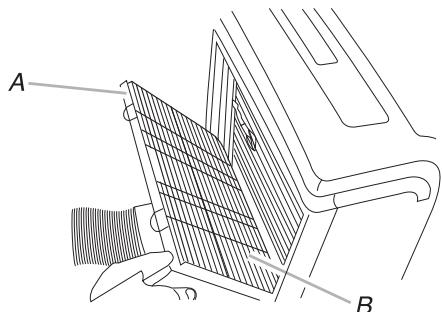

A. Filterpanellucka B. Luftfilter

Förvara efter användning

1. Töm ut vattnet (se "Tömma luftkonditioneringsapparaten på vatten") 2. Kör luftkonditioneringsapparaten inställd på Fan Only (Endast fläkt) i ca 12 timmar för att torka luftkonditioneringsapparaten. 3. Koppla ur luftkonditioneringsapparaten. 4. Ta bort den flexibla utsugsslangen och förvara med luftkonditioneringsapparaten på en ren, torr plats. Se "Installationsinstruktioner." 5. Ta bort fönstersatsen och förvara med luftkonditioneringsapparaten på en ren, torr plats. Se "Installationsinstruktioner." 6. Ta bort filtret och rengör. Se "Rengöra luftfiltret." 7. Rengör luftkonditioneringsapparatens utsida. Se "Rengöra utsidan." 8. Sätt tillbaka filtret. 9. Ta ut batterierna och förvara fjärrkontrollen med luftkonditioneringsapparaten på en ren, torr plats.

FELSÖKNING

Innan du ringer efter service kan du prova nedanstående förslag för att se om du kan lösa ditt problem utan hjälp utifrån.

Problem	Analys
Luftkonditioneringsapparaten fungerar inte	• Strömsladden är inte ansluten. Anslut den tillett jordat eluttag. Se "Elektriska krav." • En hushållssäkring har gätt, eller en automatsäkring har lõst ut. Byt säkringen erller Återställ automatsäkringen. Se "Elektriska krav." • Knappen On/Off (På/Av) har inte tryckts in. Tryck på ON/OFF (På/AV). • Ett lokalt strömavbrott har inträffat. Vänta tills strömmen har äterställt. • Tidsfördröjd säkring eller automatsäkring av fel kapacitet används. Ersätt med en tidsfördröjd säkring eller automatsäkring av rätt kapacitet. Se "Elektriska krav."
Luftkonditioneringsapparaten gört att säkringar gärller automatsäkringarutiloses	• För mga apparater används på samma krets. Koppla ur erller fylta apparater som använder somma krets. • Du försöker starta om luftkonditioneringsapparaten für snart after att du har stängt at den. Vänta minst 3 minutes after att du har stängt av luftkonditioneringsapparaten innan du försöker starta om den. • Du har ändrat lügen. Vänta minst 3 minutes after att du har stängt av luftkonditioneringsapparaten innan du försöker starta om apparaten.
Luftkonditioneringsapparaten verkar arbeta for mycket	• Finns det en öppen dorr erll ett öppet fönster? Häll dorrar och fönster stängda. • I kylningslåge: luftkonditioneringsapparaten är i ett överbelamrat rum, eller värmeproducrande apparater används i rummet. Använd utblåsande ventilationsfläktar medan du lagar mat erller badar, och försök inte använda värmeproducrande apparater under den varmaste delen av dagen. Lokala luftkonditioneringsapparater är utformade für kompletterande kylning i lokala områden inom ett rum. En luftkonditioneringsapparat med högre kapacitet kan behövas, beroende på hur stort rummet som ská kylas ar. • I upvärmningslåge: luftkonditioneringsapparaten är i ett mycket kallt rum. Lokala luftkonditioneringsapparater är utformade für kompletterande upvärmning i lokala områden inom ett rum. En luftkonditioneringsapparat med högre kapacitet kan behövas, beroende på hur stort rummet som ská värmas upp ar.
Luftkonditioneringsapparaten arbetar bara en kort stund, men rummet ar inte kallt erller varmt	• Den installda temperaturen är nara rumstemperaturen. Sank erller höj den installda temperaturen. Se "Beskrivning av funktionslagen".
Felkod på display	• Om,enheten visar felkoden E5 är enchentens vattenbehällare full, du måste tomma ut vattnet, se "Tömma luftkonditioneringsapparaten på vatten". När du har tomt ut vattnet kan du använda encheten. • Om,enheten visar felkoden E1/E2/E3/E6/E7/EA ska du kontakta kundtjänst.
Luftkonditioneringssystemet arbetar, men kyler/värmerinte	• Filtret ar smutsigt erller blockerat av skräp. Rengör filtret. • Luftutloppet ar blockerat. Rensa luftutloppet. • Den installda temperaturen arente kompatibel. I kylningslåge: den installda temperaturen arefor Hög. Sank den installda temperaturen. I upvärmningslåge: den installda temperaturen arefor lög. Höj den installda temperaturen.
Luftkonditioneringssapparaten stängs av och slås på for oftera	• Luftkonditioneringsapparaten har inte korrekt storlek for ditt rum. Kontrollera din lokala luftkonditioneringsapparats kapacitet for kylning/upvärmning. Lokala luftkonditioneringsapparater ar utformade for kompletterande kylning/upvärmning i lokala områden inom ett rum. • Filtret ar smutsigt erller blockerat av skräp. Rengör filtret. • I kylningslåge finns for mycket varme erller fukt (matlagning med öppna behällare, duschar, osv.) i rummet. Använd en fläkt for att blåsa ut varme erller fukt frän rummet. Försök att inte använda värmeproducrande apparater under den varmaste delen av dagen. I upvärmningslåge ar ogivningstemperaturen for Hög. Använd inte din luftkonditioneringsapparat nrarnogivningstemperaturen ar for Hög. • Gallren ar blockerade. Installera luftkonditioneringsapparaten på en plats där gallren ar frija frän gardiner, persienner, Möbler osv. • Utomhusttemperaturen are under 18 °C. Försök inte använda din luftkonditioneringsapparatai kylningslåge nrarnohusttemperaturen are under 18 °C.

INSTALLATIONSKRAV

Verktyg och delar

Samla ihop de nödvändiga verktygen innan du påbörjar installationen. Läs och följ instruktionerna som medföljer alla nedanstående verktyg.

1. Verktyg som behövs: Phillips skruvmejsel, såg, sladdlös borrmaskin och 1/8" borrskar, sax, blyertspenna.

2. Medföljande delar

Företaget tillhandahåller endast en plan för installation av lokal luftkonditioneringsapparat. Se "Installera lokal luftkonditioneringsapparat".

A. Flexibel utsugsslang B. Utsugsadapter för fönster C. Yttre skjutsektion D. Regnskydd E. Inre skjutsektion

Lokaliseringskrav

ANTECKNINGAR:

Den flexibla utsugsslangen ger utrymme för placering av luftkonditioneringsapparaten mellan 60 cm och 170 cm (23" och 67") från ett fönster eller en dörr. - Lokala luftkonditioneringsapparater är utformade för kompletterande kylning i lokala områden inom ett rum. - För att säkerställa ordentlig ventilation ska du hålla det nödvändiga avståndet från returluftsutgången till väggen eller andra hinder på minst 60 cm (23½"). - Blockera inte luftutloppet. - Tillhandahåll enkel åtkomst till ett jordat eluttag.

Elektriska krav

Den lokala luftkonditioneringsapparaten ska anslutas till ett 20-amp-säkrat och jordat eluttag på 220 - 240 V / 50 Hz. - Användning av en tidsfördröjd säkring eller tidsfördröjd automatsäkring rekommenderas. - Alla ledningar måste uppfylla lokala och nationella elföreskrifter och installeras av en behörig elektriker. Om du har frågor kontaktar du en behörig elektriker.

Använd din strömsladd:

Anslut strömsladden till ett jordat eluttag.

ANTECKNINGAR:

• En skadad strömsladd måste ersättas med en ny strömsladd från produktens tillverkare och får inte repareras.

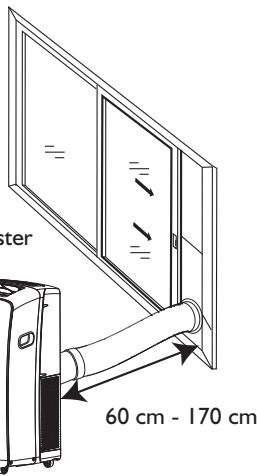

Vertikalt skjutfönster

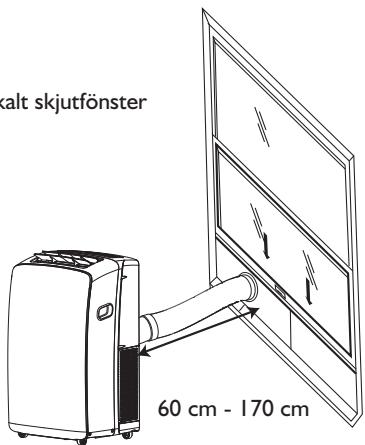

Horisontellt skjutfönster

INSTALLATIONSINSTRUKTIONER

Ta ut luftkonditioneringsapparaten ur förpackningen

Avlägsna förpackningsmaterial

• Ta bort och kassera/återvinn förpackningsmaterial. Ta bort rester av tejp och lim från ytor innan du slår på luftkonditioneringsapparaten. Gnid en liten mängd flytande diskmedel över limmet med fingrarna. Torka med varmt vatten och låt torka.
• Använd inte vassa instrument, tvättsprit, brännbara vätskor eller slipande rengöringsmedel för att ta bort tejp eller lim. Dessa produkter kan skada ytorna på din luftkonditioneringsapparat.

Installera lokal luftkonditioneringsapparat

Installera utsugsslang och adapter

1. Öppna fönstret. 2. Mät fönsteröppningen. - Om fönsteröppningen är för smal för fönsterskjutsatsen tar du bort den inre skjutsektionen från fönsterskjutsatsen.

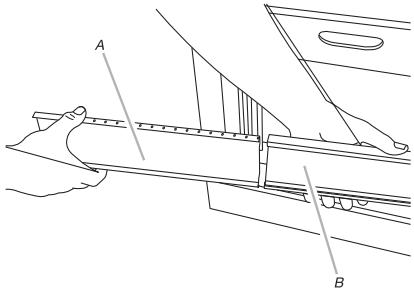

A. Inre skjutsektion

• Använd en såg för att skära den inre skjutsektionen så att den passar i fönsteröppningen.
• Skjut den inre skjutsektionen in i den yttre skjutsektionen på fönsterskjutsatsen.
• Placera fönsterskjutsatsen i fönstret och dra ut den så den passar fönstrets bredd. Se till att regnskyddet är på fönstrets utsida.

OBS! För installation i sidohängda fönster kan fönsterskjutsatsen installeras vertikalt med fönsterskjutsatsens öppning längst ned.

1. Använd en särskild plastenhet med fjäder för att fixera fönsterfastena: Placera enheten i position A, stiftet kan sträckas ut och sedan låsa fastena. När du placerar enheten i position B kommer stiftet att dras tillbaka och fästena kommer att frigöra fönsterskjutsatsen.

position B position A

1. Stäng fönstret på fönsterskjutsatsen för att sätta fast det.

A Till lokal luftkonditioneringsapparat B Utomhus C Regnskydd D Fönsterskjutsats E Utsugsadapter för fönster F Flexibel utsugsslang

Installera utsugsslang och adapter

1. Rulla luftkonditioneringsapparaten till önskad plats. Se "Krav på plats". 2. Anslut utsugsadaptern för fönster till den flexibla utsugsslangen. Vrid moturs tills den låses på plats ordentligt.

A Flexibel utsugsslang B Utsugsadapter för fönster

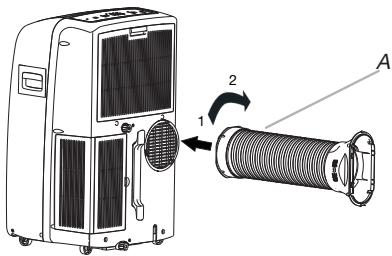

1. För in blindkopplingen i uttaget på luftkonditioneringsapparatens baksida.
2. Sätt in och rotera för att låsa slangen på plats.

A. Flexibel utsugsslang

Fönsterinstallation

1. Din fönsterskjutsats har utformats för att passa de flesta vertikala och horisontella standardfönstertillämpningar. Rulla luftkonditioneringsapparaten till önskad plats. Se "Krav på plats". 2. För in utsugsadaptern för fönster i uttaget på fönsterskjutsatsen.

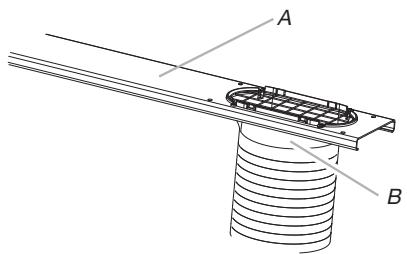

A. Fönsterskjutsats B. Utsugsadapter för fönster

Fäst regnskyddet vid hålen i den yttre skjutsektionen. Skjut sedan regnskyddet tills det låses på plats ordentligt.

A. Yttre skjutsektion B. Regnskydd

1. Placera fönsterlåsfästet ovanpå det undre fönstret och mot den övre fönsterbågen. 2. Använd ett 1/8" borrskär för att borra ett starthål i fästet. 3. Fäst fönsterlåsfästet vid fönsterbågen med träskruvar (4 medföljer) för att sätta fast fönstret.

A. Övre fönsterbåge B. Fönsterlåsfäste

1. För in skumtätningen bakom toppen på den nedre fönsterbågen och mot glaset på det övre fönstret.

A. Topp på den nedre fönsterbågen B. Skumtätning

SERVICE EFTER FÖRSÄLJNING

Innan du kontaktar kundtjänst:

1. Försök lösa problemet själv med hjälp av beskrivningarna i avsnittet "Felsökning". 2. Stäng av apparaten och sätt på den igen för att se om felet kvarstår.

Om felet kvarstår efter att du har utfört ovanstående kontroller kontaktar du kundtjänst.

Tillhandahåll:

• en kort beskrivning av felet;
• Luftkonditioneringsapparatens exakta modell;
• servicenumret (detta nummer finns efter ordet Service på typskylten som finns på apparatens baksida). Servicenumret finns även i garantihäftet;
• din fullständiga adress;
• ditt telefonnummer.

Om reparationsarbete måste utföras kontaktar du kundtjänst (användning av originalreservdelar och korrekt reparation garanteras).

Du måste uppvisa originalfakturan.

Om du inte följer dessa instruktioner kan produktens säkerhet och kvalitet äventyras.

FÖRE DU TAR APPARATEN I BRUK

Innan du kontaktar kundservice:

Innan kundservicecentret kontaktas:

1. Försök att lösa problemet själv med hjälp av beskrivningarna i "Felsökning". 2. Stäng av apparaten och sätt på den igen för att kontrollera om felet kvarstår.
