Produkttype	Bærbar monoblok aircondition
Driftsmodus	Køling, Affugtning, Kun ventilation, Opvarmning (model med varmepumpe)
Forsyningsspænding	220-240 V / 50 Hz
Anbefalet sikring	20 A (tidsforsinket anbefales)
Kølemiddel	R134a, GWP 2087,5
Indstillelig temperaturinterval	18 °C til 32 °C (Køling og opvarmning)
Blæserhastigheder	Auto, Hurtig, Medium, Langsom
Særlige funktioner	6th Sense, Jet, Sleep (8 t), Around U, Timer (1-10 t), Oscillation (Sving), Dim (lys slukket)
Fjernbetjening	Infrarød, rækkevidde 7 m, AAA-batterier 2×1,5 V
Luftfilter	Kan vaskes i lunkent vand og mildt rengøringsmiddel, rengøring hver 360 timers drift
Vandtømning	Manuel via hoved- og sekundær prop; automatisk stop hvis tanken er fuld (kode E5)
Medfølgende tilbehør	Fleksibel afgangsslange, vinduesadapter, vinduesglidesæt, regnbeskyttelse, låsevinkel, skumtætning
Vægt	Cirka 25 kg (estimat for standard bærbar aircondition)
Mål (B × H × D)	Cirka 45 × 70 × 40 cm (estimat, ikke angivet i manualen)
Sikkerhed	Automatisk stop ved fuld tank, overbelastningsbeskyttelse, sluk før vedligeholdelse
Vedligeholdelse	Regelmæssig rengøring af filter, tømning af vandtank, udvendig rengøring med fugtig klud
Reservedele tilgængelige	Luftfilter, fjernbetjening, batterier, vindueskit, afgangsslange

Ofte stillede spørgsmål - PACW29HP WHIRLPOOL

Hvad skal man gøre, hvis kode E5 vises på skærmen?

Kode E5 angiver, at vandtanken er fuld. Sluk for enheden, tag stikket ud, og tøm vandet via hoved- og sekundærafløbspropperne. Efter tømning kan enheden bruges normalt.

Hvordan rengøres luftfilteret?

Sluk for enheden og tag stikket ud. Åbn filterdøren bagpå, tag filteret ud, rengør det med en støvsuger eller i lunkent vand med et mildt rengøringsmiddel. Tør det helt, før det sættes på plads igen.

Kan jeg bruge varmetilstanden, hvis min aircondition ikke varmer?

Varmetilstanden er kun tilgængelig på modeller med varmepumpe. Kontroller, om din enhed har varmeindstillingen (HEAT-symbol på fjernbetjeningen). Hvis ikke, vil varmetilstanden ikke fungere.

Hvordan indstilles timeren?

Tryk på TIMER-knappen. Brug +/- knapperne til at indstille varigheden (1 til 10 timer). Bekræft ved at trykke på TIMER igen. For at annullere, tryk på TIMER igen.

Hvad skal man gøre, hvis fjernbetjeningen ikke virker?

Kontroller batterierne: udskift dem med nye AAA-batterier med korrekt polaritet. Hvis problemet fortsætter, fjern batterierne i 30 sekunder og sæt dem derefter i igen. Sørg for at være inden for 7 m fra enheden og peg mod modtageren.

Hvordan aktiveres Jet-tilstand (hurtig køling)?

I køletilstand skal du trykke på JET-knappen. Enheden justerer automatisk blæserhastigheden og temperaturen til 18 °C. For at forlade, tryk på en vilkårlig knap undtagen Timer, Around U eller Swing.

Hvorfor stopper airconditionen efter 8 timer?

Det er normalt, hvis Sleep-tilstand er aktiveret. Sleep-tilstand slukker automatisk enheden efter 8 timer. For at deaktivere denne tilstand, tryk på SLEEP, MODE, FAN eller ON/OFF.

Kan jeg bruge airconditionen uden afgangsslangen?

Nej, afgangsslangen er uundværlig for at lede varm luft ud. Uden den vil enheden ikke køle ordentligt og kan overophede.

Hvordan ændrer man luftstrømmens retning?

Tryk på SWING-knappen på fjernbetjeningen for at svinge den lodrette luftleder. Tryk igen for at fastfryse den i den ønskede position.

Hvad skal man gøre, hvis enheden viser en fejlkode, der ikke er E5?

Koderne E1, E2, E3, E6, E7, EA angiver en intern fejl. Kontakt kundeservice med den nøjagtige model (PACW29HP) og det servicenummer, der står på typeskiltet.

BRUGSANVISNING PACW29HP WHIRLPOOL

Følg nedenstående instruktioner nøje:

Gem denne del af håndbogen. Hvis du overdrager apparatet til andre brugere, skal du også give dem håndbogen.

1. For at lukke Jet-tilstand skal du trykke på en vilkårlig knap undtagen Timer, U- og Swing-knappen.

Ventilatorhastighed

I. Vælg den ønskede ventilatorhastighed.

Sådan indstilles TIMEREN.

Brug strømledningen:

I. Rul klimaanlægget til det ønskede sted. Se "Krav til placering". 2. Fastgør vinduesafløbsadapteren til den fleksible afløbsslange. Drej mod uret, indtil den er fastgjort godt.

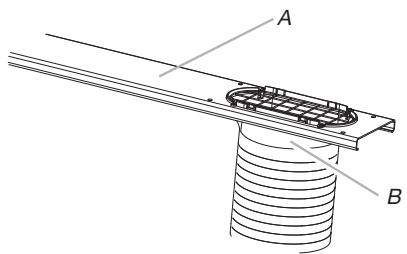

A Fleksibel afløbsslange B Vinduesafløbsadapter

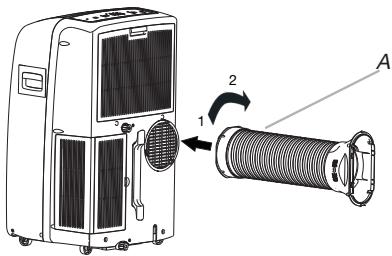

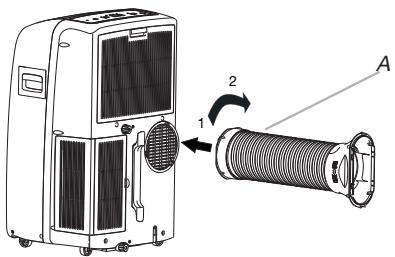

1. Sæt tømningsstudsen ind i sporet bag på klimaanlægget.
2. Indsæt og drej for at låse slangen på plads.

A. Fleksibel afløbsslange

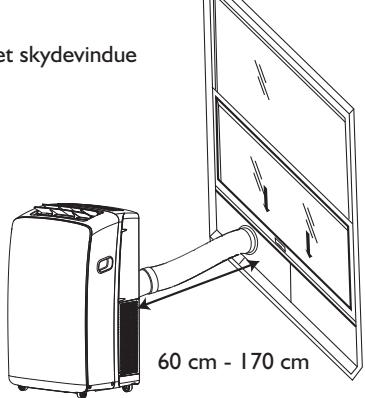

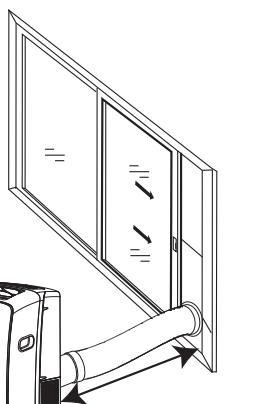

Vinduesinstallation

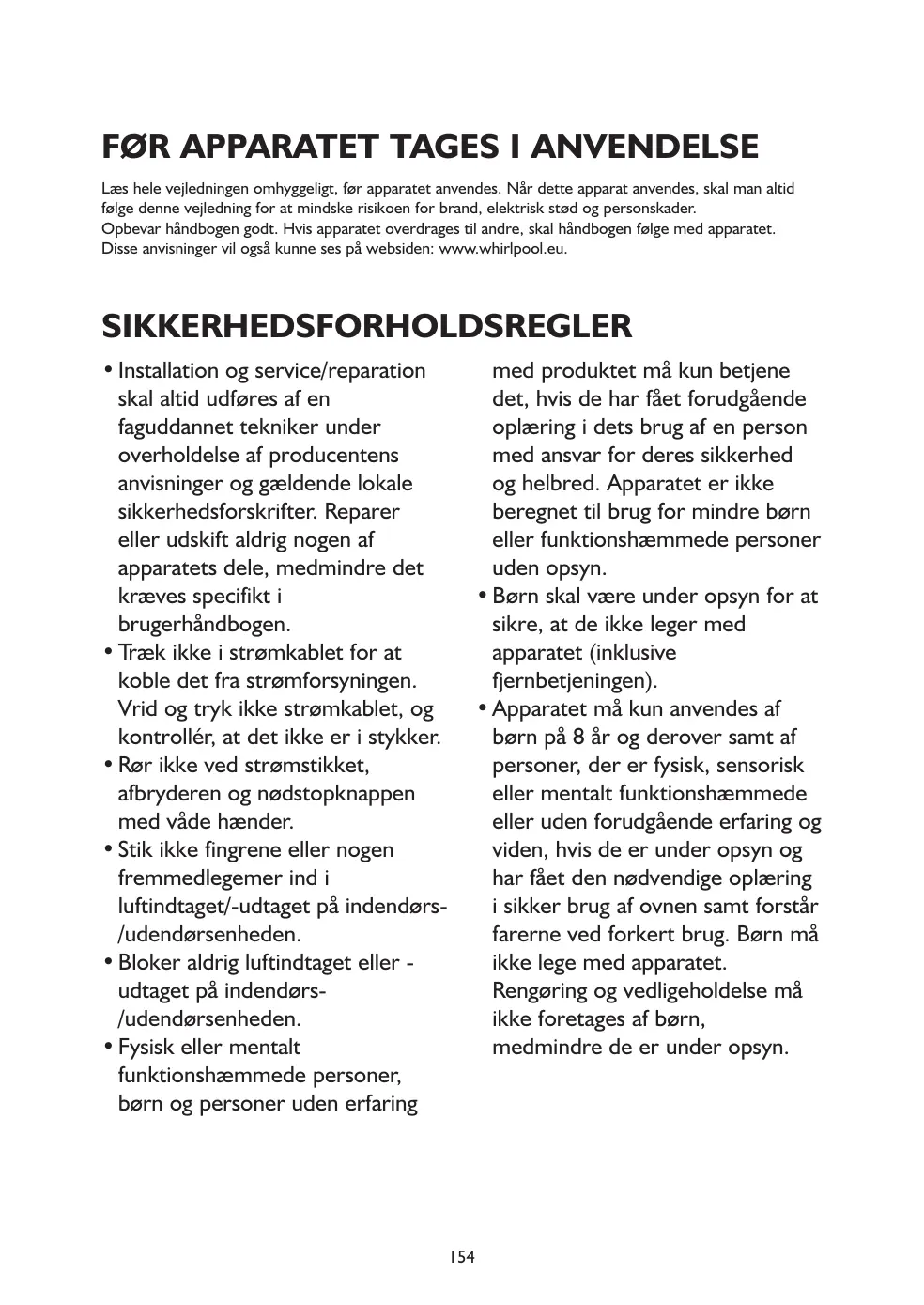

Læs betjeningsvejledningen omhyggeligt, før apparatet anvendes. Når dette apparat anvendes, skal man altid følge denne vejledning for at mindske risikoen for brand, elektrisk stød og personskader.

Opbevar håndbogen godt. Hvis apparatet overdrages til andre, skal håndbogen følge med apparatet.

Disse anvisninger vil også kunne ses på websiden: www.whirlpool.eu.

SIKKERHEDSFORHOLDSREGLER

• Installation og service/reparation skal altid udføres af en faguddannet tekniker under overholdelse af producentens anvisninger og gældende lokale sikkerhedsforskrifter. Reparer eller udskift aldrig nogen af apparatets dele, medmindre det kræves specifikt i brugerhåndbogen.
• Træk ikke i strømkablet for at koble det fra strømforsyningen. Vrid og tryk ikke strømkablet, og kontrollér, at det ikke er i stykker.
• Rør ikke ved strømstikket, afbryderen og nødstopknappen med våde hænder.
• Stik ikke fingre eller nogen fremmedlegemer ind i luftindtaget/-udtaget på indendørs-/udendørsenheden.
• Bloker aldrig luftindtaget eller -udtaget på indendørs-/udendørsenheden. Fysisk eller mentalt funktionshæmmede personer, børn og personer uden erfaring

med produktet må kun betjene det, hvis de har fået forudgående oplæring i dets brug af en person med ansvar for deres sikkerhed og helbred. Apparatet er ikke beregnet til brug for mindre børn eller funktionshæmmede personer uden opsyn.

• Børn skal være under opsyn for at sikre, at de ikke leger med apparatet (inklusive fjernbetjeningen).
• Apparatet må kun anvendes af børn på 8 år og derover samt af personer, der er fysisk, sensorisk eller mentalt funktionshæmmede eller mangler erfaring og viden, hvis de er under opsyn og har fået den nødvendige oplæring i sikker brug af apparatet samt forstår farerne ved forkert brug. Børn må ikke lege med apparatet.

Rengøring og vedligeholdelse må ikke foretages af børn, medmindre de er under opsyn.

FORHOLDSREGLER FOR AIRCONDITIONANLÆG

Følg nedenstående anvisninger omhyggeligt:

• Langvarig og direkte udsættelse for kølig luft kan være skadeligt for helbredet. Det anbefales at indstille jalousilamellerne på en måde, så der ikke blæses kølig luft direkte, men den fordeles i rummet.
• Ved fejlfunktion skal apparatet først slukkes ved at trykke på knappen ON/OFF på fjernbetjeningen, derefter kobles det fra strømforsyningen.
• Sluk altid apparatet på fjernbetjeningen først. Brug ikke hovedafbryderen, og træk ikke kablet ud af stikkontakten for at

slukke apparatet.

• Tænd og sluk ikke apparatet for ofte, da det kan blive beskadiget. Anbring ingen genstande på den udendørs enhed. Kobl airconditionanlægget fra strømforsyningen, hvis det skal tages ud af drift i en længerevarende periode, eller under stormvejr med lyn og torden.
• Dette produkt indeholder F-gasser (fluorholdige drivhusgasser) omfattet af Kyotoprotokollen, hvor kølemidlet er i et hermetisk lukket system. Kølegas: R410a har en GWP-værdi (Global Warming Potential) på 2087.5.

BESKYTTELSE AF MILJØET

• Dette apparat er fremstillet af materialer, der kan genbruges. Kassering skal ske i medfør af gældende, lokale bestemmelser for bortskaffelse af affald. Før apparatet kasseres, skal netledningen skæres af, så det ikke mere kan anvendes.
• For yderligere oplysninger om håndtering og genbrug af dette produkt bedes man kontakte de lokale myndigheder, der står for den separate indsamling af affald, eller forretningen, hvor produktet er købt.

KASSERING AF EMBALLAGE

• Emballagen kan genbruges 100% som anført af genbrugsmærket. De forskellige emballagedele må ikke efterlades i miljøet, men skal bortskaffes i medfør af affaldsbestemmelser fra de lokale myndigheder.

KASSERING AF EMBALLAGE

• Dette produkt er mærket i henhold til EF-direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE). Når man sørger for, at produktet bliver bortskaffet korrekt, er man med til at forhindre potentielt negative konsekvenser for miljøet og folkesundheden.
• Symbolet på produktet eller på den ledsagende dokumentation angiver, at produktet ikke må bortskaffes sammen med husholdningsaffaldet. Det skal i stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr.

START AF DET LOKALE AIRCONDITIONANLÆG

Dette afsnit forklarer den korrekte, lokale drift af airconditionanlægget.

VIGTIGT:

• Airconditionanlæggets display viser den indstillede temperatur.
• Kun i standbyfunktion viser displayet rumtemperaturen. Når der skiftes funktion, mens airconditionanlægget er i drift, standser kompressoren i 3-5 minutter, før den genstarter.

Hvis der trykkes på en knap i dette tidsrum, genstarter kompressoren ikke før yderligere 3-5 minutter.

• I funktionerne Afkøling eller Tørring standser kompressoren og kondensatorventilatoren, når rumtemperaturen når den indstillede temperaturværdi.

BEMÆRK: I tilfælde af strømsvigt vil airconditionanlægget starte med at fungere ved den foregående indstilling, når strømmen vender tilbage.

1. Vælg funktion. Se "Funktion." 2. Vælg ventilatorhastighed. Se

"Ventilatorhastighed."

1. Indstil temperaturen. Se "Temperatur."
2. Tryk på knappen ON/OFF for at starte airconditionanlægget.

POWER

BEMÆRK: Når airconditionanlægget tændes for første gang, efter at det er koblet til strømforsyningen, kører det i funktionen 6th Sense.

Når airconditionanlægget tændes herefter, kører det i henhold til de foretagne indstillinger. Funktionen 6th Sense kan kun vælges med fjernbetjeningen.

Kun hvis enheden anvendes i usædvanligt fugtig luft, vil der blive opsamlet vand i beholderen indvendigt i enheden. Hvis vandbeholderen er fyldt, standser airconditionanlægget. Displayet vil vise "E5" for at opfordre til at tømme den indvendige beholder.

OPBEVARING OG RÅD OM BRUG AF FJERNBETJENINGEN

Isætning af batterierne

1. Indsæt en stift, og tryk forsigtigt ned på batteridækslet, og skub i pilens retning for at tage det af, som vist. 2. Isæt 2 AAA-batterier (1,5 V) i batterikammeret. Sørg for, at polariteten “+” og “-” er korrekt placeret. 3. Luk batteridækslet på fjernbetjeningen.

Fjernelse af batterier

Tryk forsigtigt med fingeren på batteriets pluspol, og træk batteriet ud af sædet. Alt dette skal foretages af en voksen.

Det er forbudt for børn at fjerne batterierne i fjernbetjeningen for at undgå faren for, at de sluger dem.

Bortskaffelse af batterierne

For at beskytte naturens ressourcer og opfordre til genbrug bedes man holde batterier adskilt fra andre former for affald og aflevere dem til genbrug gennem det lokale, gratis retursystem.

• Når der skiftes batterier, må man ikke anvende nye og gamle batterier sammen og heller ikke blande forskellige batterityper, da dette kan få fjernbetjeningen til at fungere ukorrekt.
• Hvis man ved, at fjernbetjeningen/DDKE skal anvendes i en længere periode, skal batterierne tages ud for at hindre udslip af batterisyre i fjernbetjeningen.
• Brug fjernbetjeningen inden for den beregnede afstand. Hold fjernbetjeningen mindst 1 meter fra TV eller HI-Fi-udstyr.
• Hvis fjernbetjeningen ikke fungerer normalt, skal batterierne tages ud og genisættes efter 30 sekunder. Hvis den stadig ikke fungerer, skal der isættes nye batterier.
• Til betjening af apparatet med fjernbetjeningen skal man pege den hen imod modtageenheden på den indendørs enhed for at sikre korrekt modtagefølsomhed.
• Når der sendes en besked fra fjernbetjeningen, vil symbolet blinke i 1 sekund. Når der modtages en meddelelse, udsender apparatet et bip. Fjernbetjeningen kan betjene airconditionanlægget i en afstand af op til 7 m.
• Hver gang batterierne i fjernbetjeningen udskiftes, vil fjernbetjeningen være forudindstillet til Funktionen Opvarmning.

BESKRIVELSE AF FUNKTIONSMETODEN

Funktionsmetoder:

I. Tryk på og slip FUNKTION, til symbolet lyser for den ønskede indstilling.

MODE

1. Vælg Køling, Tørring, Kun ventilation eller Opvarmning.
2. Køling - Afkøler rummet. Tryk på VENTILATION for at vælge Høj, Middel eller Lav. Tryk på knappen Plus eller Minus for at regulere temperaturen.

COOL

• Tørring - Tørrer rummet. Airconditionanlægget vælger automatisk temperaturen. Ventilatoren kører kun ved lav hastighed.

BEMÆRK: Funktionen Tørring må ikke anvendes til at afkøle rummet.

DRY

• Kun ventilation - Kun ventilatoren kører. Tryk på VENTILATION for at vælge Høj, Middel eller Lav.

FAN

• Opvarmning - Opvarmer rummet. Tryk på VENTILATION for at vælge Høj, Middel eller Lav. Tryk på knappen PLUS eller MINUS for at regulere temperaturen.

BEMÆRK: Opvarmning er IKKE tilgængelig i airconditionanlæg med udelukkende køling.

VARM

Ventilatorhastighed

I. Tryk på og slip VENTILATOR for at vælge den ønskede ventilatorhastighed.

BLÆSER

1. Vælg Høj, Middel eller Lav.
2. Høj - for maksimum ventilatorhastighed

HØJ

• Middel - for normal ventilatorhastighed

MIDDEL

Lav - for minimum ventilatorhastighed

LAV

Reset af filter

1. Når kontrollampen for Reset af filter tænder, skal man fjerne, rengøre og genindsætte luftfilteret. Se "Rengøring af luftfilteret." 2. Tryk på og slip knappen FILTER efter genindsættelse af luftfilteret.

BEMÆRK: Efter 360 driftstimer for ventilatoren vil kontrollampen for Filter tænde. Den vil forblive tændt i 180 timer, eller indtil der trykkes på knappen FILTER. Efter 180 timer slukker den automatisk.

Temperatur

Tryk på knappen PLUS for at hæve temperaturen. Tryk en gang på knappen PLUS for at hæve den indstillede temperatur med 1°C

Tryk på reguleringsknappen Ned for at sænke temperaturen. Tryk en gang på reguleringsknappen Ned for at sænke den indstillede temperatur med 1°C , eller tryk to gange for at sænke den indstillede temperatur med 2°C

BEMÆRKNINGER:

• 1. Funktionerne Køling og Opvarmning kan temperaturen indstilles til mellem 18°C og 32°C .
• 2. I Funktionen Kun ventilation kan temperaturen ikke indstilles.
• 3. I funktionen Tørring trykkes der på knappen PLUS/MINUS, og den indstillede temperatur ændres med 2°C .

FJERNBETJENINGSFUNKTIONER OG KONTROLLAMPER

1. KNAPPEN ON/OFF

Start og/eller stands apparatet med et tryk på denne knap.

2. FUNKTIONSKNAPPEN

Bruges til at vælge driftsfunktionen.

Bruges til at vælge ventilatorhastighed i rækkefølgen auto, høj, middel eller lav.

4-5. KNAPPEN TEMPERATUR

Bruges til at vælge rumtemperaturen. Bruges til at indstille tiden i timerfunktionen og til uret.

6. KNAPPEN 6TH SENSE

Indstiller eller annullerer funktionen 6th sense.

7. SVINGNINGSKNAPPEN

Standser eller starter drejning af de vandrette jalousilameller, og indstiller den ønskede flowretning op/ned.

8. SLUMREKNAP

Indstiller eller annullerer funktionen Slumre.

9. KNAPPEN AROUND U

Bruges til at indstille eller annullere funktionen Around U.

10. JET-KNAPPEN

Bruges til at starte eller standse hurtig afkøling eller opvarmning.

11. TIMERKNAP

Bruges til at indstille eller annullere funktionen start timer.

Bruges til at indstille eller annullere funktionen stop timer.

12. KNAPPEN DÆMPNING

Bruges til at tænde eller slukke for displaybelysningen på den indendørs enhed.

INDIKATORSYMBOLER PÅ FJERNBETJENINGENS DISPLAY

Indikator for Køling

Indikator for Tørring

Indikator for Kun ventilator

Indikator for Opvarmning

Auto ventilatorhastighed

Høj ventilatorhastighed

Middel ventilatorhastighed

Lav ventilatorhastighed

• Ændring af funktion under driften. Nogle gange svarer enheden ikke med det samme, vent 3 minutter.
• Vent 3 minutter, før apparatet genstartes.

Valg af funktion

Tryk på og slip FUNKTION, til symbolet lyser for den ønskede indstilling.

1. Vælg Køling, Tørring, Kun ventilation eller Opvarmning.

Køling - Afkøler rummet. Tryk på Ventilation for at vælge Auto, Høj, Middel eller Lav. Tryk på reguleringsknappen op eller ned for at regulere temperaturen.

• Tørring - Tørrer rummet. Airconditionanlægget vælger automatisk temperaturen. Ventilatoren kører kun på Lav hastighed.

BEMÆRK: Funktionen Tørring må ikke anvendes til at afkøle rummet.

I funktionen "Tørring" kan enheden sænke eller hæve temperaturen

2°C (3°F eller 4°F), hvis man stadig føler det ubehageligt.

• Kun ventilation - Kun ventilatoren kører. Tryk på VENTILATION for at vælge Høj, Middel eller Lav.

BEMÆRK: Auto ventilationshastighed kan ikke vælges i funktionen Kun ventilation.

• Opvarmning - Opvarmer rummet. Tryk på VENTILATION for at vælge ventilationshastigheden. Brug knappen op eller ned til at vælge temperaturen.

Funktionen 6th Sense

Airconditionanlægget vælger automatisk funktionen Køling eller Tørring afhængigt af rumtemperaturen og indstiller måltemperaturen.

Driftsfunktionen og temperaturen afgøres af rumtemperaturen.

Elektriske opvarmningsmodeller

Indendørs temperatur	Driftsfunktion	Måltemperatur
21°C aller derunder	OPVARMINING	22°C
21°C-23°C	KUN VENTILATION
23°C-26°C	TØRRING	Rum-temperatursønkes med 2°C after drift i 3 minutter
Over 26°C	KØLING	26°C

Modeller med kun køling

Indendørs temperatur	Driftsfunktion	Måltemperatur
21°C aller derunder	KUN VENTILATION
23°C-26°C	TØRRING	Rum-temperatursænkes med 2°C after drift i 3 minutter
Over 26°C	KØLING	26°C

BEMÆRK: Temperatur, luftflow og flowretning styres automatisk i funktionen 6th Sense. Dog kan der indstilles en sænkning eller hævning af temperaturen på op til 2 °C med fjernbetjeningen, hvis man stadig føler det ubehageligt.

1. Tryk på knappen 6th Sense.

6th Sense

1. I funktionen Kun ventilation trykkes der på Ventilation for at vælge Høj, Middel eller Lav.

Funktionen Jet

Knappen Jet anvendes til hurtig køling eller opvarmning.

BEMÆRK: Knappen til funktionen 6th Sense fungerer ikke, når funktionen Jet er valgt.

1. Tryk på Jet i kølingsfunktionen. Airconditionanlægget indstiller automatisk ventilatorhastigheden og temperaturen til 18 °C. Hurtig opvarmning fungerer også ved auto ventilatorhastighed og ændrer den indstillede temperatur til 32 °C.

1. For at forlade funktionen Jet kan man trykke på en hvilken som helst knap undtagen Timer-knappen, Around U og Drejning.

Ventilatorhastighed

1. Vælg den ønskede ventilatorhastighed.

1. Hver gang der trykkes på knappen "VENTILATOR", ændres ventilatorhastigheden i rækkefølgen:

• Auto - kontrollerer automatisk ventilatorhastigheden afhængigt af den aktuelle rumtemperatur og temperaturindstillingen.

BEMÆRK: Auto ventilatorhastighed kan ikke lægges i funktionen Kun ventilation.

• Høj - for maksimal køling

• Middel - for normal køling

• Lav - for minimum køling

Temperatur

Tryk på reguleringsknappen OP for at hæve temperaturen. Tryk en gang på reguleringsknappen OP for at hæve den indstillede temperatur med 1°C , eller tryk to gange for at hæve den indstillede temperatur med 2°C

Tryk på reguleringsknappen NED for at sænke temperaturen. Tryk en gang på reguleringsknappen NED for at sænke den indstillede temperatur med 1°C , eller tryk to gange for at sænke den indstillede temperatur med 2°C .

BEMÆRKNINGER:

• I funktionerne Køling eller Opvarmning kan temperaturen indstilles til mellem 18°C og 32°C .
• I funktionen Tørring trykkes der på knappen OP/NED, og den indstillede temperatur ændres med 2°C

Funktionen Rundt om

Når der trykkes på denne knap, sender fjernbetjeningen et signal om den aktuelle rumtemperatur rundt om den til enheden, og apparatet vil fungere i henhold til denne temperatur, så man føler sig bedre tilpas.

Anbring fjernbetjeningen på et sted, hvor den kan sende signalet til enheden korrekt. Tryk en gang for at indstille, og tryk igen for at annullere.

Funktionen Slumre

Tryk på knappen Slumre på fjernbetjeningen, og indikatoren på displayet tænder, apparatet fungerer i Slumrefunktion, og ventilatorhastigheden indstilles automatisk til Lav.

BEMÆRKNINGER:

• Apparatet vil automatisk standse driften efter 8 timer.
• Ventilatorhastigheden indstilles automatisk til Lav.
• Hvis den aktuelle rumtemperatur er under 26 °C, vil temperaturen i Funktionen Køling automatisk hæves med 1 °C i den første time efter at Slumrekontrollen er aktiveret, og derefter forblive på samme niveau.
• I Funktionen Opvarmning vil den indstillede temperatur sænkes med højst 3 °C i 3 timer, derefter forbliver den permanent.

I. Tryk på FUNKTION for at vælge Køling, Tørring eller Opvarmning.

BEMÆRK: Funktionen Slumre kan ikke vælges, når Kun ventilator er valgt.

1. Tryk på knappen temperaturen.

eller for at indstille

1. Tryk på SLUMRE. Efter 10 sekunder dæmpes belysningen på kontrolpanelets display.

BEMÆRK: Temperaturen og luftflowets retning kan reguleres under Funktionen Slumre. Ventilatorhastigheden indstilles automatisk til Lav. Efter 10 sekunder dæmpes belysningen på kontrolpanelets display.

1. For at slukke for Funktionen Slumre trykkes der på SLUMRE, FUNKTION, VENTILATOR, ON/OFF, eller man kan vente 8 timer, til Slumre slukker automatisk.

Funktionen DÆMPNING

BEMÆRKNINGER: Når lyset er slukket, vil modtagelse af et signal få lyset til at tænde igen.

Funktionen TIMER

Det er praktisk at indstille timeren med knappen TIMER, før man går, så man kommer hjem til den behagelige rumtemperatur, der blev indstillet. Tryk på knappen TIMER for at indstille en tænd-knap, når apparatet er slukket. Tryk på knappen TIMER for at indstille en sluk-knap til under drift.

Indstilling af TIMER

1. Indstil først den ønskede funktionsmetode, temperatur og ventilatorhastighed. Tryk derefter på knappen TIMER, og "01 t" blinker på skærmen. 2. Peg fjernbetjeningen mod signalmodtageren på enheden, tryk på knappen + eller -, når "01 t" blinker.

Vælg den ønskede timer, og tryk på knappen TIMER.

Der høres et "bip". - Timerindikatoren på kontrolpanelet tænder. - "h" holder op med at blinke. 4. For at annullere den indstillede timer: tryk igen på knappen TIMER, og der høres et "bip".

BEMÆRKNINGER:

• Området kan indstilles til mellem 1 og 10 timer.
• Efter at der er indstillet en tænd-timer, mens apparatet er slukket, tænder timerens kontrollampe på kontrolpanelet.
• Når der indstilles en sluk-timer, mens apparatet er i drift, tænder timerlampen på kontrolpanelet.

Ændring af luftflowets retning

Tryk en gang på DREJ for at ændre det lodrette luftflows retning. Tryk igen for at standse jalousilamellerne i den ønskede luftflowretning.

Normale lyde

Når airconditionanlægget fungerer normalt, kan der høres lyde såsom:

• Luftbevægelser fra ventilatoren. Klikkelyde fra termostatens cyklus.
• Vibrationer eller støj på grund af dårlig bygning af vægge eller vinduer.
• En høj summen eller pulserende støj fra moderne, højeffektive kompressorer, der tænder og slukker.

VEDLIGEHOLDELSE

Tømning af airconditionanlægget

(i overensstemmelse med angivelsen for 'Fyldt med vand' under 'Start af det lokale airconditionanlæg'.)

1. Tryk på ON/OFF for at slukke airconditionanlægget. 2. Tag stikket for airconditionanlægget ud, eller kobl strømmen fra. 3. Flyt apparatet forsigtigt og stabilt til et udtømningssted eller udenfor for at udtømme vandet. Flyt ikke enheden, før vandet er helt tømt ud. 4. Fjern den sekundære tømmeprop, og udtøm vandet helt. 5. Tag den primære tømmeslange af klemmen. Fjern tømmeslangeproppen fra enden af den primære tømmeslange, og tøm vandet helt ud.

BEMÆRK: Hvis airconditionanlægget skal opbevares efter brug, skal man se 'Opbevaring efter brug'.

1. Sæt atter tømmeslangeproppen og den sekundære tømmeprop på.
2. Sæt atter den primære tømmeslange i klemmen.
3. Sæt airconditionanlægget på plads.
4. Sæt airconditionanlæggets stik i, eller kobl strømforsyningen til.
5. Tryk på ON/OFF for at starte airconditionanlægget.

Rengøring af luftfilteret

1. Tryk på ON/OFF for at slukke airconditionanlægget.
2. Åbn filterpanelets låge på bagsiden af airconditionanlægget, og tag den af.
3. Fjern luftfilteret fra filterpanellågen.
4. Rengør filteret med støvsugeren. Hvis filteret er meget snavset, vaskes det i varmt vand med et mildt rengøringsmiddel.

BEMÆRK: Vask ikke i opvaskemaskinen, og brug ikke skrappe rengøringsmidler.

1. Lufttør filteret, inden det sættes på plads, for at sikre maksimal effektivitet.
2. Fastgør atter filteret til filterpanelet.
3. Genmonter filterpanelet.
4. Tryk på ON/OFF for at starte airconditionanlægget.

Udvendig rengøring

1. Tag stikket for airconditionanlægget ud, eller afbryd strømmen. 2. Fjern luftfilteret, og rengør det for sig. Se "Rengøring af luftfilteret." 3. Tør ydersiden af airconditionanlægget med en blød, fugtig klud. 4. Sæt airconditionanlæggets stik i, eller tilslut strømforsyningen. 5. Tryk på ON/OFF for at starte airconditionanlægget.

A. Sekundær tømmeprop B. Tømmeslangeprop

A. Filterpanel B. Luftfilter

1. Tøm vandet ud (se "Tømning af airconditionanlægget"). 2. Kør med airconditionanlægget indstillet til Kun ventilator i ca. 12 timer for at tørre anlægget. 3. Afbryd airconditionanlægget fra strømforsyningen. 4. Fjern det fleksible udsugningsrør, og gem det sammen med airconditionanlægget på et rent og tørt sted. Se "Installationsvejledning." 5. Fjern vinduessættet, og gem det sammen med airconditionanlægget på et rent og tørt sted. Se "Installationsvejledning." 6. Fjern filteret, og rengør det. Se "Rengøring af luftfilteret." 7. Rengør airconditionanlægget udvendigt. Se "Udvendig rengøring." 8. Genmonter filteret. 9. Fjern batterierne, og gem fjernbetjeningen sammen med airconditionanlægget på et rent og tørt sted.

FEJLFINDING

Før man kontakter servicecenteret, bedes man afprøve nedenstående forslag for at se, om man selv kan løse problemet.

Fejl	Analyse og afhjælpning
Airconditionanlageget fungerer ikke	Strømkablet er koblet fra. Sæt stikket i en ekstrabeskyttet kontakt. Se "Elektriske krav."Der er gæt en sikring, eller en strømafryder er blevet aktiveret. Skift sikringen erler reset strømafryderen. Se "Elektriske krav."Der er ikke trykkep på knappen On/Off. Tryk på ON/OFF.Den lokale strøm Forsyning er afbrudt. Vent på, at strømmen vender tilbage.Der er blevet anvendt en sikring med forsinkelse eren strømafryder med forkert kapacitet. Udskift med en sikring med forsinkelse eren strømafryder med korrekt kapacitet. Se "Elektriske krav."
Airconditionanlageget brændere sikringer eller fær strømafrydere til at aktiveres.	Der er for mange apparater knyttet til det samme kredsløb. Kobl apparater fra,ller flyt dem, när de deler det samme kredsløb.Det forsøges at starte airconditionanlageget for hurtigt, after at det er blevetslukket. Vent mindst 3 minutter, after at airconditionanlageget er blevet slukket,for det prøves at genstare det.Der er skiftef Funktion. Vent mindst 3 minutter, after at airconditionanlageget erblevet slukket,for det prøves at genstare det.
Airconditionanlageget forekommer at køre for meget.	Er der et abent vindue eller en aben dør? Hold døre og vinduer lukkede.I funktonen Køling: airconditionanlageget befinder sig i et rummed mange mennesker, eller der anwendes varmeproducende apparater i rummet.Brug udsugningsanlag ved madlavning erller badning, og prøv at undgå anvendelse afvarmeproducende apparater på det varmeste tidspunkt af dagen. Lokale airconditionanlage er beregnet som supplerende køling til visse områder i et rum.Der kan ∀re behov for et airconditionanlage med større kapacitet afhängigt af størrelsen på rummet, der kal køles ned.I funktonen Opvarming: airconditionanlageget er i et meget kølgigt rum. Lokale airconditionanlage er beregnet som supplerende opvarming til visse områder i et rum.Der kan ∀re behov for et airconditionanlage med større kapacitet afhängigt af størrelsen auf rummet, der skal varmes op.
Airconditionanlage kører kun i kort tid, men rummet er/DDke kølgigt eller varmt.	Den indstillede temperatur er tæt på rumtemperaturen. Lavere eller højere indstillet temperatur. Se "Beskrivelse af Funktionsmetoden".
Kode for displayfejl	Hvis enhedens display viser fejlkoden E5, er der fyldt med vand i enheden, og den skal tømmes, se "Tømning af airconditionanlageget". After tømning kan enhedenatter fungere.Hvis enheden viser fejlkoden E1/E2/E3/E6/E7/EA, skal man kontakte kundeservice.
Airconditionanlageget kører, men det hverken kølser/varmer	Filteret er snavset er tilstoppet med affald. Rengør filteret.Luftudtaget er blokeret. Rens luftudtaget.Temperaturindstillingen er/DDke kompatibel. I funktonen Køling: den indstillede temperatur er høj. Sænk den indstillede temperatur I funktonen opvarming:den indstillede temperatur er for lav. Hæv den indstillede temperatur.
Airconditionanlageget tænder og slukker for ofte.	Airconditionanlageget har/DDke den korrekte kapacitet til det pagsildende rum. Kontroller køle-/opvarmningskapaciteten for det lokale airconditionanlage. Lokale airconditionanlage erberegnet som supplerende køling/opvarming til visse områder i et rum.Filteret er snavset er tilstoppet med affald. Rengør filteret.I funktonen køling er der for meget varme erller fugnt (madlavning utden læg, badning mv.) i rummet. Brug et udsugningsanlag til udsugning af varme erller fugnt fra rummet. Undgå at anvende varmeproducende apparater på den varmestre tid af dagen. I funktonen opvarming er rumtemperaturen for høj. Brug/DDke airconditionanlageget, hvis denomgivende temperatur er for høj.Jalousiampellner er blokerede. Monter airconditionanlageget på et sted, hvorjalousiampellner/DDke kan ramme gardiner, persienner, møbler osv.Udendørstemperaturen er under 18°C. Prøv/DDke at anvende airconditionanlageget i funktonen Køling, när udendørstemperaturen er under 18°C.

INSTALLATIONSKRAV

Saml det nødvendige værktøj og reservedelene sammen inden starten på installationen. Læs og følg anvisningerne, der følger med det anførte værktøj.

1. Nødvendigt værktøj: Phillips skruetrækker
2. Ledningsfri boremaskine og en borebit på 1/8" Saks Blyant
3. Medfølgende reservedele

Firmaet leverer kun en plan til installation af lokalt airconditionanlæg. Se "Installation af lokalt airconditionanlæg".

A. Fleksibelt udsugningsrør B. Vinduesudsugningsadapter C. Ydre skydersektion D. Regndæksel E. Indre skydersektion

Krav til placering

BEMÆRKNINGER:

• Det fleksible udsugningsrør giver mulighed for at placere airconditionanlægget mellem 23 1/2" og 67" (60 cm og 170 cm) fra et vindue eller en dør.
• Lokale airconditionanlæg er beregnet som supplerende køling til visse områder i et rum.
• For at sikre korrekt ventilation skal man holde den krævede afstand fra returluftudgangen til væggen eller andre forhindringer på mindst 23 1/2" (60 cm).
• Sørg for let adgang til en ekstrabeskyttet kontakt.

Elektriske krav

• Det lokale airconditionanlæg skal sluttes til en ekstrabeskyttet udgang med 220-240V / 50Hz, 20 A sikring.
• Brugen af en sikring med forsinkelse eller en strømafbryder med forsinkelse anbefales.
• Al kabelføring skal være i overensstemmelse med stærkstrømsbekendtgørelsen og skal udføres af en autoriseret elinstallatør. Hvis der er spørgsmål, skal man kontakte en autoriseret elinstallatør.

Brug strømkablet:

Slut strømkablet til en ekstrabeskyttet udgang.

BEMÆRKNINGER:

• Et beskadiget strømkabel skal udskiftes med et nyt kabel fra producenten og må ikke repareres.

Lodret skydevindue

60 cm - 170 cm

Vandret skydevindue

60 cm - 170 cm

INSTALLATIONSANVISNINGER

Pak airconditionanlægget ud

Fjern emballagematerialerne

• Fjern og bortskaf/genbrug emballagematerialerne. Fjern rester af tape og lim fra overfladerne, før airconditionanlægget tændes. Gnid en smule flydende opvaskemiddel på tapen med fingrene. Aftør med varmt vand og tør efter.
• Brug hverken skarpe instrumenter, sprit, brændbare væsker eller slibende rengøringsmidler til fjernelse af tape eller lim. Disse produkter kan beskadige overfladen på airconditionanlægget.

Installation af lokalt airconditionanlæg

Installation af udsugningsrør og adapter

1. Åbn vinduet.
2. Mål vinduesåbningen.
3. Hvis vinduesåbningen er for smal til vinduesskydersættet, skal den indre skyder fjernes fra skydersættet.

A. Indre skydersektion B. Ydre skydersektion

• Med en sav skæres den indre skydersektion til, så den passer til vinduesåbningen.
• Skyd den indre skydersektion ind i den ydre skydersektion på vinduesskydersættet.
• Placer vinduesskydersættet i vinduet, og stræk det ud, så det passer til vinduesbredden. Sørg for, at regndækslet er på ydersiden af vinduet.

BEMÆRK: Til montering i en vinduesramme kan vinduesskydersættet monteres lodret, hvor sættet åbner forneden.

1. Brug en speciel plastanordning med en fjeder til at fastgøre vinduesbeslagene: Placer anordningen i position A, stiften kan udstrækkes og derefter låse beslagene, når stiften placeres i position B, trækkes stiften tilbage, og beslagene frigøres fra vinduesskydersættet.

1. Luk vinduet på vinduesskydersættet for at fastgøre.

A Til lokalt airconditionanlæg B Udendørs C Regndæksel D Vinduesskydersæt E Vinduesudsugningsrør og adapter F Fleksibelt udsugningsrør

Installation af udsugningsrør og adapter

I. Rul airconditionanlægget til den ønskede placering.

Se "Krav til placering".

1. Forbind vinduesudsugningsadapteren til det fleksible udsugningsrør. Drej med uret, til den er sikkert sat på plads.

A Fleksibelt udsugningsrør B Vinduesudsugningsrør og adapter 3. Indsæt koblingsleddet i åbningen på bagsiden af airconditionanlægget. 4. Indfør og lås røret på plads.

A. Fleksibelt udsugningsrør

Vinduesinstallation

I. Vinduesskydersættet er designet til at passe til de fleste standard vinduestyper. Rul airconditionanlægget til den ønskede placering. Se "Krav til placering".

1. Indfør vinduesudsugningsadapteren i åbningen på vinduesskydersættet.

A.Vinduesskydersæt B.Vinduesudsugningsadapter

Montering af regndæksel

Kobl regndækslet til hullerne i den ydre skydersektion. Skyd derefter med regndækslet, til det er sikkert fastgjort.

Lodret installation

Vandret installation

A. Ydre skydersektion B. Regndeksel

Færdiggør installationen

1. Placer vindueslukkebeslaget oven på det nedre vindue og imod den øvre vinduesramme. 2. Brug en 1/8" borebit til at bore et fæstehul gennem hullet i beslaget. 3. Forbind vindueslukkebeslaget til vinduesrammen med en træskrue (der medfølger 4) for at fastgøre vinduet.

A. Øvre vinduesramme B. Vindueslukkebeslag

1. Indfør skumpakningen bag oversiden af den nedre vinduesramme og ind imod glasset på det øvre vindue.

A. Oversiden af den nedre vinduesramme B. Skumpakning

EFTERSALGSSERVICE

Hvis ovennævnte kontroller ikke får fejlen til at forsvinde, kontaktes kundeservicecenteret.

Opgiv venligst:

• En kortfattet beskrivelse af fejlen. Den nøjagtige model airconditionanlæg.
• Servicenummeret (tallet efter ordet "Service" på typepladen) sidder bag på apparatet. Servicenummeret står også i garantibeviset.
• Fulde navn og adresse. Telefonnummer.

Hvis der skal udføres reparationer, skal man kontakte Kundeservicecenteret (Garanti for brug af originale reservedele og korrekt reparation).

Der skal forelægges en original faktura.

Overholdes disse anvisninger ikke, kan det gå ud over produktets sikkerhed og kvalitet.

FØR DU BRUGER ENHEDEN
