PACW29HP - Ilmastointilaite WHIRLPOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Monoblock-siirrettävä ilmastointilaite
Käyttötila	Jäähdytys, Kuivatus, Pelkkä tuuletus, Lämmitys (lämpöpumppumalli)
Syöttöjännite	220-240 V / 50 Hz
Suositeltava sulake	20 A (aikaviiveinen suositeltava)
Kylmäaine	R134a, GWP 2087,5
Säädettävä lämpötila-alue	18 °C – 32 °C (jäähdytys- ja lämmitystilat)
Puhallinnopeudet	Automaatti, Nopea, Keski, Hidas
Erikoistoiminnot	6th Sense (automaattinen säätö), Jet (turbo), Sleep (8 h), Around U, Ajastin (1-10 h), Heijautus (Swing), Dim (valot pois)
Kaukosäädin	Infrapuna, kantama 7 m, paristot AAA 2×1,5 V
Ilmansuodatin	Pestävä haalealla vedellä ja miedolla pesuaineella, puhdistus 360 käyttötunnin välein
Veden tyhjennys	Manuaalinen pää- ja lisätulpan kautta; automaattinen pysäytys jos säiliö on täynnä (koodi E5)
Mukana tulevat lisävarusteet	Joustava poistoletku, ikkunasovitin, liukuikkunasarja, sadesuojaus, lukituskulma, vaahtotiiviste
Paino	Noin 25 kg (arvio tavalliselle siirrettävälle ilmastointilaitteelle)
Mitat (L × K × S)	Noin 45 × 70 × 40 cm (arvio, ei ilmoitettu ohjeissa)
Turvallisuus	Automaattinen pysäytys täyden säiliön tapauksessa, ylikuormitussuojaus, jännitteen katkaisu ennen huoltoa
Huolto	Säännöllinen suodattimen puhdistus, vesisäiliön tyhjennys, ulkopinnan puhdistus kostealla liinalla
Varaosat saatavilla	Ilmansuodatin, kaukosäädin, paristot, ikkunasarja, poistoletku

Usein kysytyt kysymykset - PACW29HP WHIRLPOOL

Mitä tehdä, jos näytöllä näkyy koodi E5?

Koodi E5 tarkoittaa, että vesisäiliö on täynnä. Sammuta laite, irrota se verkkovirrasta ja tyhjennä vesi pää- ja lisätyhjennystulppien kautta. Tyhjennyksen jälkeen laitetta voidaan käyttää normaalisti.

Kuinka puhdistan ilmansuodattimen?

Pysäytä laite ja irrota se verkkovirrasta. Avaa takana oleva suodattimen luukku, poista suodatin, puhdista se imurilla tai haalealla vedellä ja miedolla pesuaineella. Kuivaa se täysin ennen asettamista takaisin.

Voinko käyttää lämmitystilaa, jos ilmastointilaitteeni ei lämmitä?

Lämmitystila on saatavilla vain lämpöpumppumalleissa. Tarkista, onko laitteessasi lämmitysvaihtoehto (HEAT-symboli kaukosäätimessä). Jos ei, lämmitystila ei toimi.

Kuinka asetan ajastimen?

Paina TIMER-painiketta. Käytä +/- -painikkeita asettaaksesi keston (1–10 tuntia). Vahvista painamalla uudelleen TIMERiä. Peruuta painamalla TIMERiä uudelleen.

Mitä tehdä, jos kaukosäädin ei toimi?

Tarkista paristot: vaihda ne uusiin AAA-paristoihin napaisuuden mukaisesti. Jos ongelma jatkuu, poista paristot 30 sekunniksi ja aseta ne takaisin. Varmista, että olet alle 7 metrin päässä laitteesta ja osoitat vastaanotinta.

Kuinka aktivoin Jet-tilan (nopea jäähdytys)?

Jäähdytystilassa paina JET-painiketta. Laite säätää automaattisesti puhallinnopeuden ja lämpötilan 18 °C:een. Poistu painamalla mitä tahansa muuta painiketta paitsi Timer, Around U tai Swing.

Miksi ilmastointilaite sammuu 8 tunnin jälkeen?

Tämä on normaalia, jos Sleep-tila on aktivoitu. Sleep-tila sammuttaa laitteen automaattisesti 8 tunnin jälkeen. Poista tämä tila painamalla SLEEP, MODE, FAN tai ON/OFF.

Voinko käyttää ilmastointilaitetta ilman poistoletkua?

Ei, poistoletku on välttämätön lämpimän ilman poistamiseksi ulos. Ilman sitä laite ei jäähdytä kunnolla ja saattaa ylikuumentua.

Kuinka muutan ilmavirran suuntaa?

Paina kaukosäätimen SWING-painiketta saadaksesi pystysuuntaisen ohjaimen heilumaan. Paina uudelleen lukitaksesi sen haluttuun asentoon.

Mitä tehdä, jos laite näyttää muun virhekoodin kuin E5?

Koodit E1, E2, E3, E6, E7, EA osoittavat sisäistä vikaa. Ota yhteyttä huoltopalveluun ja ilmoita tarkka malli (PACW29HP) ja tyyppikilvessä oleva huoltonumero.

KÄYTTÖOHJE PACW29HP WHIRLPOOL

Yynlambda taxutnta aevmuotnpa

Meoaia tauxnta avemiotnpa

Xaunn taxtnta aevmuotnpa

6 Evδειη 6th Sense

Hlektpoloyikeaatainoeic

Sähköliitäntä. Laitteen saa kytkeä vain 220-240V/50Hz verkkojännitteeseen 20 A sulakkeen kautta. Suositellaan käytettäväksi vikavirtasuojaa tai ylivirtasuojaa. Kaikki johdotukset on tehtävä paikallisten ja kansallisten sähkömääräysten mukaisesti, ja ne saa asentaa vain valtuutettu sähköasentaja. Jos sinulla on kysyttävää, ota yhteyttä valtuutettuun sähköasentajaan.

Käytä sähköjohtoa:

Lue kaikki ohjeet huolellisesti ennen tuotteen käyttöä. Tulipalojen, sähköiskujen ja tapaturmien välttämiseksi noudata aina näitä ohjeita laitetta käytettäessä.

Säilytä tämä käyttöopas. Jos luovutat laitteen toisille, anna myös tämä käyttöopas.

Nämä ohjeet löytyvät myös sivustolta: www.whirlpool.eu.

TURVALLISUUTTA KOSKEVAT VAROTOIMET

• Asennus-, huolto- ja korjaustoimenpiteet saa suorittaa vain pätevä teknikko noudattaen valmistajan ohjeita ja paikallisia turvallisuusmääräyksiä. Älä korjaa tai vaihda mitään laitteen osaa, ellei niin erikseen mainita käyttöohjeessa.
• Älä vedä virtajohdosta pistokkeen irrottamiseksi pistorasiasta. Älä anna virtajohdon joutua kierteille tai puristuksiin ja varmista, ettei se ole vahingoittunut.
• Älä koske pistoketta, virtakytkintä ja hätäpysäytyspainiketta märin käsin.
• Älä laita sormia tai vieraita esineitä sisä- tai ulkoyksikön ilman sisään- tai ulostuloon.
• Älä koskaan tuki sisä- tai ulkoyksikön ilman sisään- tai ulostuloa.
• Fyysisesti tai psyykkisesti rajoittuneet henkilöt, lapset sekä henkilöt, joilla ei ole tuotteesta kokemusta, saavat käyttää laitetta, jos heidän turvallisuudestaan ja hyvinvoinnistaan vastaava henkilö

valmentaa heidät laitteen käyttöön. Laite ei ole tarkoitettu vammaisten tai pikkulasten käyttöön ilman valvontaa.

• Lapsia tulee valvoa, jotta he eivät pääse leikkimään laitteella (kaukosäädin mukaan lukien). Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai valmennetaan laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa tehdä puhdistus- tai kunnossapitotoimenpiteitä ilman valvontaa.

ILMASTOINTILAITETTA KOSKEVAT VAROTOIMET

Noudata tarkkaan seuraavia ohjeita:

• Pitkäaikainen suora altistuminen viileälle ilmalle saattaa olla terveydelle haitallista. On suositeltavaa asettaa säleiköt niin, että ilma kiertää huoneessa ja vältetään suoraa viileää ilmavirtaa. Toimintahäiriön sattuessa sammuta ensin laite kaukosäätimen virtapainikkeella ja kytke se sitten irti sähköverkosta.
• Sammuta ilmastointilaite aina ensin kaukosäätimellä. Älä käytä virtakytkintä tai vedä pistoketta pistorasiasta.
• Älä kytke laitetta toimintaan ja

pois toiminnasta liian usein, se voi vahingoittaa laitetta.

• Älä aseta esineitä ulkoyksikön päälle.
• Kytke ilmastointilaite irti sähköverkosta, jos se on käyttämättä pitkän aikaa tai ukonilman ajaksi. Tämä tuote sisältää Kioton pöytäkirjan piiriin kuuluvia fluorattuja kasvihuonekaasuja, jäähdytyskaasu on ilmatiiviisti suljetun järjestelmän sisällä. Jäähdytyskaasu: R410a-kaasun globaalinen lämmityspotentiaali (GWP) on 2087,5.

YMPÄRISTÖNSUOJELU

Tämä laite on valmistettu kierrätettävästä tai uusiokäyttöön soveltuvasta materiaalista. Hävittäminen on tehtävä paikallisten jätehuoltomääräysten mukaisesti. Varmista ennen hävittämistä, että virtajohto on leikattu, jotta laitetta ei enää voi käyttää. - Lisätietoja tuotteen käsittelystä ja kierrätyksestä saat paikallisilta jätteiden lajittelusta vastaavilta viranomaisilta tai tuotteen jälleenmyyjältä.

PAKKAUKSEN HÄVITTÄMINEN

• Pakkaus on 100-prosenttisesti kierrätettävä ja siinä on kierrätysmerkki. Pakkauksen eri osia ei saa jättää ympäristöön, vaan ne täytyy hävittää paikallisten määräysten mukaisesti.

LAITTEEN HÄVITTÄMINEN

Tämä laite on merkitty Euroopan sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY (SER) mukaisesti. - Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, joita voi aiheutua jätteiden asiattomasta käsittelystä. Tuotteessa ja sen asiakirjoissa oleva merkki osoittaa, että laitetta ei saa käsitellä kotitalousjätteenä, vaan se täytyy toimittaa asianmukaiseen sähkö- ja elektroniikkalaiteromun keräys- ja kierrätyspisteeseen.

YKSITTÄISEN TILAN

ILMASTOINTILAITTEEN KÄYNNISTÄMINEN

POWER

Whirlpool

FAN

FILTER

Tässä osassa kuvataan yksittäisen tilan ilmastointilaitteen toiminta.

TÄRKEÄÄ:

• Ilmastointilaitteen näytössä näkyy asetuslämpötila.
• Vain valmiustilassa näytössä näkyy ympäristön lämpötila. Vaihtaessasi tapaa ilmastointilaitteen ollessa toiminnassa kompressori pysähtyy 3-5 minuutin ajaksi ja käynnistyy sitten uudelleen. Jos painat tänä aikana jotain painiketta, kompressori ei käynnisty ennen kuin toiset 3-5 minuuttia ovat kuluneet. Viilennys- tai kuivaustavassa kompressori ja lauhduttimen puhallin pysähtyvät, kun tilan lämpötila saavuttaa asetetun lämpötilan.

HUOMAA: Virtakatkon sattuessa ilmastointilaite toimii aikaisemmilla asetuksilla sähkön palatessa.

1. Valitse tapa. Katso Tapa. 2. Valitse puhaltimen nopeus. Katso Puhaltimen nopeus. 3. Aseta lämpötila. Katso lämpötila. 4. Käynnistä ilmastointilaite painamalla virtapainiketta.

VIRTA

HUOMAA: Kun ilmastointilaite kytketään toimintaan ensimmäisen kerran sähköverkkoon kytkemisen jälkeen, se toimii 6th Sense -tilassa.

Aina kun ilmastointilaite tämän jälkeen kytketään toimintaan, se toimii aikaisempien asetusten mukaan. 6th Sense -tila voidaan valita vain kaukosäätimellä.

Vain jos yksikköä käytetään ERITYISEN KOSTEASSA ilmassa, vesi kerääntyy yksikön sisällä olevaan astiaan. Jos vesiastia on täynnä, ilmastointilaite pysähtyy. Näyttöön tulee E5, joka osoittaa, että vesiastia täytyy tyhjentää.

KAUKOSÄÄTIMEN SÄILYTTÄMINEN JA KÄYTTÖOHJEET

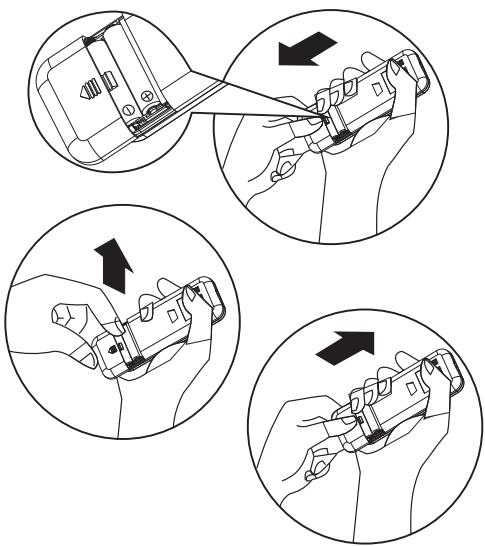

Paristojen asentaminen

1 Paina varovasti paristokotelon kantta ja työnnä nuolen suuntaan sen irrottamiseksi. Katso kuvaa. 2 Aseta koteloon 2 AAA-paristoa (1,5 V).

Varmista, että polariteetit + ja - ovat oikein.

3 Sulje kaukosäätimen paristokotelon kansi.

Paristojen poistaminen

Irrota paristokotelon kansi työntämällä sitä nuolen suuntaan.

Paina paristoa +-puolelta kevyesti sormilla ja ota paristo pois kotelosta. Toimenpide on sallittu vain aikuisille,

lapset eivät saa poistaa kaukosäätimen paristoja nielemisvaaran välttämiseksi.

Paristojen hävittäminen

Luonnon resurssien suojelemiseksi ja materiaalin uusiokäytön edistämiseksi erottele paristot muista jätteistä ja kierrätä ne ilmaisen paikallisen paristojen keräysjärjestelmän kautta.

Varotoimet

• Paristoja vaihtaessasi älä käytä yhdessä uusia ja vanhoja paristoja tai erityyppisiä paristoja, ne voivat aiheuttaa kaukosäätimen toimintahäiriön.
• Jos et käytä kaukosäädintä pitkään aikaan, ota paristot pois, jotta paristojen happo ei voi vuotaa kaukosäätimeen.
• Käytä kaukosäädintä sen oikealla toiminta-alueella. Pidä kaukosäädin ainakin 1 metrin etäisyydellä TV- tai HI-FI-laitteista.
• Jos kaukosäädin ei toimi moitteettomasti, ota paristot pois ja aseta ne takaisin 30 sekunnin kuluttua. Ellei se vieläkään toimi, asenna uudet paristot.

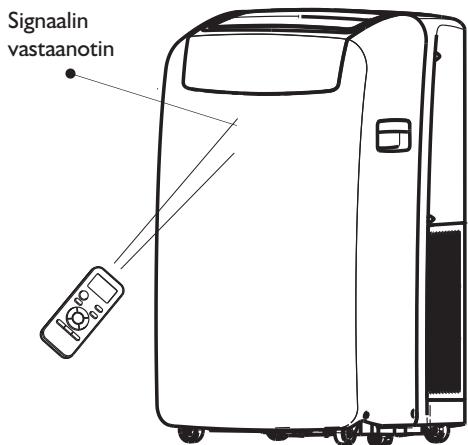

• Laitetta käytetään kaukosäätimellä kohdistamalla kaukosäädin sisäyksikön vastaanottimeen vastaanottoherkkyyden takaamiseksi. Kaukosäätimen lähettäessä viesti kuvake vilkkuu 1 sekunnin ajan. Kun laite vastaanottaa viestin, kuuluu äänimerkki. Kaukosäädin toimii enintään 7 metrin etäisyydellä ilmastointilaitteesta. Aina kun kaukosäätimen paristot vaihdetaan, se on esiasetettu lämmitystapaan.

TOIMINTATAVAN KUVAUS

Toimintatavat:

1. Paina painiketta MODE ja laske se kun näet haluamasi asetuksen kuvakkeen

MODE

1. Valitse viilennys, kuivaus, vain puhallin tai lämmitys.

Viilennys - Viilentää tilan. Valitse korkea, keskitaso tai alhainen painamalla FAN. Säädä lämpötila plus- tai miinuspainikkeella.

COOL

• Kuivaus - Kuivaa tilan. Ilmastointilaite valitsee lämpötilan automaattisesti. Puhallin toimii vain alhaisella nopeudella.

HUOMAA: Kuivaustapaa ei pitäisi käyttää tilan viilentämiseen.

DRY

• Vain puhallin – Vain puhallin toimii. Valitse korkea, keskitaso tai alhainen painamalla FAN.

FAN

• Lämmitys - Lämmittää tilan. Valitse korkea, keskitaso tai alhainen painamalla FAN. Säädä lämpötila plus- tai miinuspainikkeella.

HUOMAA: Lämmitys ei ole käytettävissä ilmastointilaitteen mallissa vain viilennys.

HEAT

Puhaltimen nopeus

I. Valitse haluamasi puhaltimen nopeus painamalla painiketta FAN ja laskemalla se.

FAN

1. Valitse korkea, keskitaso tai alhainen.
2. Korkea - puhaltimen maksiminopeus

HIGH

• Keskitaso - puhaltimen normaalinen nopeus

MID

• Alhainen - puhaltimen miniminopeus

LOW

Suodattimen palautus

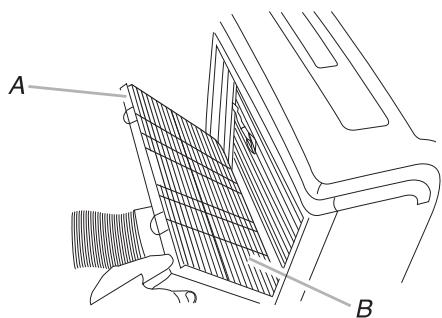

1. Kun suodattimen palautuksen valo syttyy, irrota ilmansuodatin, puhdista se ja laita se paikalleen. Katso Ilmansuodattimen puhdistaminen. 2. Ilmansuodattimen vaihdon jälkeen paina suodattimen painiketta ja laske se.

HUOMAA: Suodattimen valo syttyy puhaltimen 360 käyttötunnin jälkeen. Se palaa 180 tuntia tai kunnes suodattimen painiketta painetaan. Kun on kulunut 180 tuntia, se sammuu automaattisesti.

Lämpötila

• Nosta lämpötilaa pluspainikkeella. Pluspainikkeen painaminen kerran nostaa asetettua lämpötilaa 1 °C.

• Laske lämpötilaa painikkeella ALAS. Painikkeen ALAS painaminen kerran laskee asetettua lämpötilaa 1 °C, painaminen kaksi kertaa laskee sitä 2 °C.

HUOMAUTUKSIA:

Viilennys- ja lämmitystavoissa lämpötila voidaan asettaa välille 18 °C ja 32 °C. Vain puhallin -tavassa lämpötilaa ei voida asettaa. - Kuivaustavassa paina plus- ja miinuspainikkeita muuttaaksesi lämpötilaa 2 °C.

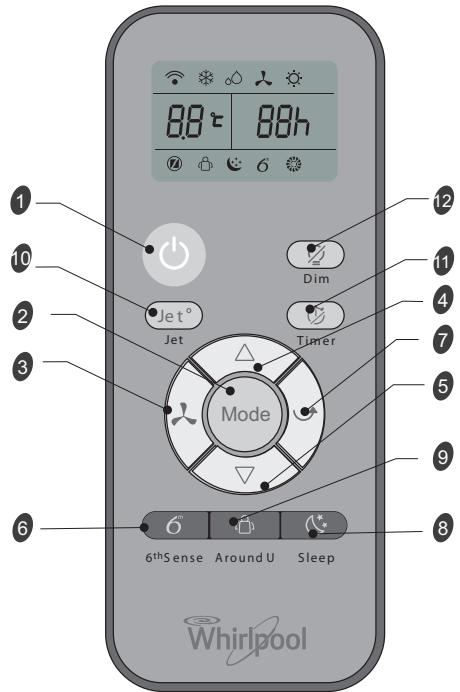

Painikkeen painaminen kytkee laitteen toimintaan/pois toiminnasta.

2. MODE-PAINIKE

Käytetään toimintatavan valintaan.

3. FAN-PAINIKE

Käytetään puhaltimen nopeuden valintaan järjestyksessä auto, korkea, keskitaso tai alhainen.

4-5. LÄMPÖTILAPAINIKE

Käytetään lämpötilan valintaan. Käytetään ajan asettamiseen ajastin- ja kellonaikatavassa.

Ottaa käyttöön tai poistaa käytöstä 6th Sense -toiminnon.

7. SWING-PAINIKE

Pysäyttää tai käynnistää säleikön vaakasuoran säädön ja asettaa halutun ilmavirran suunnan ylös/alas.

8. SLEEP-PAINIKE

Ottaa käyttöön tai poistaa käytöstä Sleeptoiminnon.

9. AROUND U -PAINIKE

Käytetään Around U -toiminnon asettamiseen tai peruuttamiseen.

10. JET-PAINIKE

Käytetään pikavilennyksen tai -lämmityksen käynnistämiseen tai pysäyttämiseen.

II. TIMER-PAINIKE

Käytetään ajastimen toiminnan asettamiseen tai peruuttamiseen.

Käytetään ajastimen käytöstä poistamiseen tai sen peruuttamiseen.

12. DIM-PAINIKE

Käytetään sisäyksikön näytön valon sytyttämiseen tai sammuttamiseen.

KAUKOSÄÄTIMEN KUVAKKEET

Viilennyskuvake

Kuivauskuvake

Vain puhallin -kuvake

Lämmityskuvake

Puhaltimen automaattinen nopeus

Puhaltimen korkea nopeus

Puhaltimen keskitason nopeus

Puhaltimen alhainen nopeus

6th Sense -kuvake

Sleep-kuvake

Around U -kuvake

Jet-kuvake

Signaalin lähetys

BBh Asetetun ajan näyttö

Asetetun lämpötilan näyttö

TOIMINTOJEN KUVAUS

Virta päällä tai pois päältä

Paina virtapainiketta yksikön kytkemiseksi toimintaan tai pois toiminnasta.

HUOMAA:

• Tavan muuttaminen toiminnan aikana. Joskus yksikkö ei vastaa heti, odota 3 minuuttia
• Odota 3 minuuttia ennen laitteen käynnistämistä uudelleen.

Valintatapa

I. Paina painiketta MODE ja laske se kun näet haluamasi asetuksen kuvakkeen.

Mode

1. Valitse viilennys, kuivaus, vain puhallin tai lämmitys.

Viilennys - Viilentää tilan. Valitse korkea, keskitaso tai alhainen painamalla FAN. Säädä lämpötila ylös- tai alaspainikkeella.

• Kuivaus - Kuivaa tilan. Ilmastointilaite valitsee lämpötilan automaattisesti. Puhallin toimii vain alhaisella nopeudella.

HUOMAA: Kuivaustapaa ei pitäisi käyttää tilan viilentämiseen.

Kuivaustavassa yksikkö voi laskea tai kohottaa lämpötilaa

2°C , jos olo ei vielä tunnu mukavalta.

• Vain puhallin - Vain puhallin toimii. Valitse korkea, keskitaso tai alhainen painamalla FAN.

HUOMAA: Vain puhallin -tavassa ei ole mahdollista valita toimintoa puhaltimen automaattinen nopeus.

• Lämmitys - Lämmittää tilan. Valitse puhaltimen nopeus painikkeella FAN. Valitse lämpötila ylös- tai alaspainikkeella.

6th Sense -tapa

Ilmastointilaite valitsee automaattisesti viilennyksen tai lämmityksen tilan lämpötilasta riippuen ja asettaa kohdelämpötilan.

Toimintatapa ja lämpötila määräytyvät sisälämpötilan mukaan.

Sähköiset lämmitysmallit

Sisälämpötila	Toimintatapa	Kohdelämpötila
21 °C tai alle	LÄMMITYS	22 °C
21 °C - 23 °C	VAIN PUHALLIN
23 °C - 26 °C	KUIVAUS	Tilan tämpötila laskee 2 °C kun se on toiminut 3 minuuttia
Yli 26 °C	VIILENNYS	26 °C

Vain viilennysmallit

Sisälämpötila	Toimintatapa	Kohdelämpötila
21 °C tai alle	VAIN PUHALLIN
23 °C - 26 °C	KUIVAUS	Tilan tämpötila laskee 2 °C kun se on toiminut 3 minuuttia
Yli 26 °C	VIILENNYS	26 °C

HUOMAA: 6th Sense -tapa valitsee automaattisesti lämpötilan, ilmavirran ja suunnan. Voit kuitenkin muuttaa lämpötilaa kaukosäätimellä enintään 2°C, jos olo ei tunnu mukavalta.

I. Paina 6th Sense -painiketta.

6^th Sense

1. Vain puhallin -tavassa paina FAN ja valitse korkea, keskitaso tai alhainen.

Jet-tapa

Jet-painiketta käytetään pikaviilennystä tai -lämmitystä varten.

HUOMAA: 6th Sense -tavan painike ei toimi kun Jet-toiminto on valittu.

I. Paina JET viilennystavassa. Ilmastointilaite asettaa automaattisesti puhaltimen nopeuden ja lämpötilan arvoon 18°C . Pikalämmitys toimii puhaltimen automaattisella nopeudella, muuttaen lämpötila-asetukseksi 32°C

Jet

1. Jet-tavasta poistutaan painamalla mitä tahansa painiketta ajastinpainiketta tai Around U- ja Swing-painiketta lukuun ottamatta.

Puhaltimen nopeus

I. Valitse haluamasi puhaltimen nopeus.

1. Aina kun painat painiketta FAN, puhaltimen nopeus muuttuu seuraavassa järjestyksessä:

• Auto - valvoo automaattisesti puhaltimen nopeutta senhetkisen huoneenlämmön ja lämpötila-asetuksen mukaan.

HUOMAA: Puhaltimen automaattista nopeutta ei voi valita tavassa vain puhallin.

• Korkea - maksimiviilennys

• Keskitaso - normaali viilennys

• Alhainen - minimiviilennys

Lämpötila

• Nosta lämpötilaa painikkeella YLÖS. Painikkeen YLÖS painaminen kerran nostaa asetettua lämpötilaa 1 °C, painaminen kaksi kertaa nostaa sitä 2 °C.

• Laske lämpötilaa painikkeella ALAS. Painikkeen ALAS painaminen kerran laskee asetettua lämpötilaa 1 °C, painaminen kaksi kertaa laskee sitä 2 °C.

HUOMAUTUKSIA:

Viilennys- ja lämmitystavoissa lämpötila voidaan asettaa välille 18 °C ja 32 °C. Vain puhallin -tavassa lämpötilaa ei voida asettaa. - Kuivastavassa paina painikkeita YLÖS/ALAS muuttaaksesi lämpötilaa 2 °C.

Around U -toiminto

Kun tätä painiketta painetaan, kaukosäädin lähettää yksikölle sitä ympäröivän lämpötilan signaalin ja laite toimii tämän lämpötilan perusteella luoden mukavamman olotilan.

Pidä kaukosäädin kohdassa, josta se voi lähettää yksikölle kunnon signaalin. Paina kerran asetusta varten ja uudestaan peruutusta varten.

Sleep-tapa

Paina kaukosäätimen Sleep-painiketta ja nestekidenäytön kuva syttyy, laite toimii Sleep-tavassa ja puhaltimen nopeus asettuu automaattisesti alhaiselle nopeudelle.

HUOMAUTUKSIA:

Laitteen toiminta päättyy automaattisesti 8 tunnin kuluttua. - Puhallin asettuu automaattisesti alhaiselle nopeudelle. - Jos senhetkinen huoneenlämpö on alle 26 °C, viilennystavassa se kohoaa automaattisesti 1 °C ensimmäisen tunnin aikana kun Sleep on aktivoitu ja pysyy sitten samana. - Lämmitystavassa asetuslämpötila kohoaa 3 °C noin 3 tunnin aikana jatkuvasti ja pysyy sitten vakiona.

I. Valitse viilennys, kuivaus tai lämmitys painikkeella MODE.

HUOMAA: Sleep-tapaa ei voi valita kun vain puhallin on valittu.

1. Aseta lämpötila painikkeella

1. Paina SLEEP. 10 sekunnin kuluttua käyttöpaneelin näytön valot himmenevät.

HUOMAA: Sleep-toiminnon aikana on mahdollista säätää lämpötilaa ja ilmavirran suuntaa. Puhallin asettuu automaattisesti alhaiselle nopeudelle. 10 sekunnin kuluttua käyttöpaneelin näytön valot himmenevät taas.

1. Poista Sleep-tapa käytöstä painamalla painiketta SLEEP, MODE, FAN tai virtapainiketta tai odota 8 tuntia, jotta Sleep poistuu käytöstä automaattisesti.

DIM-toiminto

Paina DIM-painiketta yksikön valon ja näytön sammuttamiseksi.

HUOMAUTUS: Kun valo ei pala, signaalin vastaanottaminen sytyttää valon uudelleen.

Ajastintoiminto

On mahdollista asettaa aika TIMER-painikkeella ennen kotoa lähtemistä, jotta takaisin tultaessa kotona on mukava lämpötila. Paina TIMER-painiketta ja aseta käynnistyminen laitteen ollessa sammutettu. Paina TIMER-painiketta ja aseta sammuminen laitteen ollessa toiminnassa.

Ajastimen asettaminen

I. Aseta haluamasi toimintatapa, lämpötila-asetus ja puhaltimen nopeus ja paina sitten TIMER-painiketta, nestekidenäytössä vilkkuu 0l h. 2. Aseta haluamasi toimintatapa, lämpötila-asetus ja puhaltimen nopeus ja paina sitten TIMER-painiketta, nestekidenäytössä vilkkuu 0l h. 3. Kohdista kaukosäädin yksikön vastaanottimeen. Paina painiketta + tai - kun 0h vilkkuu. Valitse haluamasi asetus ja paina sitten TIMER.

• Kuuluu äänimerkki.
• Käyttöpaneelille tulee näkyviin ajastin.
• Kirjaimen h vilkkuminen loppuu.
• Asetetun ajastuksen peruuttaminen: paina uudelleen TIMER-painiketta, kuuluu äänimerkki.
• Aika voidaan asettaa arvosta 1 tunti arvoon 10 tuntia.
• Kun käynnistymisen ajastus on asetettu laitteen ollessa sammutettu, ajastimen valo käyttöpaneelilla syttyy ja
• Kun sammumisen ajastus on asetettu laitteen ollessa toiminnassa, ajastimen valo käyttöpaneelilla syttyy.

Ilman suunnan muuttaminen

Paina kerran SWING pystysuoran ilmavirran suunnan muuttamiseksi. Paina uudelleen säleikön pysäyttämiseksi haluttuun ilmavirran suuntaan.

Normaalit äänet

Ilmastointilaitteen normaalin toiminnan aikana saattaa kuulua ääniä kuten:

• Puhaltimesta tuleva ilma.
• Termostaattijakson naksahdus.
• Tärinää tai melua, joka johtuu seinän tai ikkunan heikosta rakenteesta.
• Modernin tehokompressorin jaksojen käynnistymisen ja keskeytymisen aiheuttama hurina tai sykkivä ääni.

HUOLTO

Ilmastointilaitteen tyhjentäminen

(luvussa Yksittäisen tilan ilmastointilaitteen käynnistäminen kuvatun veden täyttymisen ilmoituksen mukaan)

1. Sammuta ilmastointilaite painamalla virtapainiketta. 2. Irrota pistoke pistorasiasta tai katkaise virta. 3. Vie laite varovasti ja vakaasti tyhjennyspaikkaan tai ulos veden tyhjentämistä varten. Älä siirrä yksikköä ennen kuin vesi on kokonaan tyhjennetty. 4. Irrota toinen tyhjennystulppa ja tyhjennä kaikki vesi. 5. Irrota päätyhjennysletku sen kiinnikkeestä. Irrota tyhjennysletkun tulppa päätyhjennysletkun päästä ja tyhjennä kaikki vesi.

HUOMAA: Jos ilmastointilaite varastoidaan käytön jälkeen, katso Varastointi käytön jälkeen.

1. Aseta tyhjennysletkun tulppa ja toinen tyhjennystulppa takaisin paikalleen.
2. Kiinnitä päätyhjennysletku sen kiinnikkeeseen.
3. Sijoita ilmastointilaite paikalleen.
4. Työnnä ilmastointilaitteen pistoke pistorasiaan tai kytke virta.
5. Käynnistä ilmastointilaite painamalla virtapainiketta.

Ilmansuodattimen puhdistaminen

1. Sammuta ilmastointilaite painamalla virtapainiketta. 2. Avaa paneelin luukku ilmastointilaitteen takana ja irrota se. 3. Irrota ilmansuodatin suodatinpaneelin luukusta. 4. Puhdista suodatin pölynimurilla. Jos suodatin on hyvin likainen, pese se lämpimässä vedessä miedolla pesuaineella.

HUOMAA: Älä pese suodatinta astianpesukoneessa. Älä käytä kemiallisia puhdistusaineita.

1. Anna suodattimen kuivua ilmassa ennen sen asettamista takaisin, jotta voidaan taata suurin teho.
2. Kiinnitä ilmansuodatin suodatinpaneelin luukkuun.
3. Aseta suodatinpaneelin luukku paikalleen.
4. Käynnistä ilmastointilaite painamalla virtapainiketta.

Ulkopuolen puhdistaminen

1. Irrota pistoke pistorasiasta tai katkaise virta. 2. Poista ilmansuodatin ja puhdista se erikseen. Katso Ilmansuodattimen puhdistaminen. 3. Pyyhi ilmansuodattimen ulkopinta pehmeällä, kostealla liinalla. 4. Työnnä ilmastointilaitteen pistoke pistorasiaan tai kytke virta. 5. Käynnistä ilmastointilaite painamalla virtapainiketta.

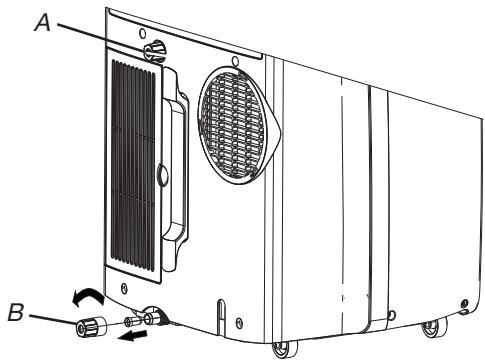

A. Toinen tyhjennystulppa B. Tyhjennysletkun tulppa

A. Suodatinpaneelin luukku B. Ilmansuodatin

Varastointi käytön jälkeen

1. Tyhjennä vesi (katso Ilmastointilaitteen tyhjentäminen) 2. Käytä ilmastointilaitetta vain puhallintilassa noin 12 tunnin ajan sen kuivaamiseksi. 3. Kytke ilmastointilaite irti sähköverkosta. 4. Irrota letku ja säilytä se ilmastointilaitteen kanssa puhtaassa, kuivassa tilassa. Katso Asennusohjeet. 5. Irrota ikkunasarja ja säilytä se ilmastointilaitteen kanssa puhtaassa, kuivassa tilassa. Katso Asennusohjeet. 6. Poista suodatin ja puhdista se. Katso Ilmansuodattimen puhdistaminen. 7. Puhdista ilmastointilaitteen ulkopinta. Katso Ulkopuolen puhdistaminen. 8. Asenna suodatin paikalleen. 9. Poista paristot ja säilytä kaukosädin ilmastointilaitteen kanssa puhtaassa, kuivassa tilassa.

VIANMÄÄRITYS

Ennen huoltoteknikon kutsumista kokeile, saatko itse ongelman ratkaistua alla annettuja ohjeita noudattaen.

Vika	Kuvaus
Ilmastointilaite ei toimi	• Virtajohto ei ole kytketty pistorasian. Kytke maadoitettuun pistorasian. Katso Sähkövaatumkset. • Kodin sulake on palanut tai suojakytkin lauennut. Vaihda sulake tai palauta kytkin. Katso Sähkövaatumkset. • Virtapainiketta ei ole painenlu. Paina virtapainiketta. • Paikallissessa verkossa on katkos. Odata, etta virta palaa. • On käytetty värärnkokoista hidasta sulaketta tai suojakytkintä. Vaihda oikeankokoinen hidas sulake tai kytkin. Katso Sähkövaatumkset.
Ilmastointilaite polttaa sulakkeet tai laukaisee suojakytkimen	• Samassa piirissä on liian monta laitetta. Kytke irti tai siirrä laitteita, jotka jakavat saman piririn. • Yrität käynistää ilmastointilaiteen liian pian sen sammuttamisen jälkeen. Odata ainakin 3 minuuttia laitteen sammuttamisen jälkeen ennen sen käynistämiste uudelleen. • Olet muuttanut tapaa. Odata ainakin 3 minuuttia laitteen sammuttamisen jälkeen ennen sen käynistämiste uudelleen.
Ilmastointilaite näytträ toimivan liikaa	• Onko ovi tai ikkuna auki? Pidä ovet ja ikkunat kiinn. • Viilennystavassa: ilmastointilaite on taydessä tilassa tai tilassa on lämmitäviä laitteita. Käytä ilmanpoistupuhaltimia ruoanlaiton tai peseytymisen aikana ja välta lampöä tuottavien laitteiden käytämistä paivän kuummpien tuntien aikana. Yksittäisen tilan ilmastointilaitteet on suunniteltu tilan osa-alueiden lisävilentämseen. Viilennettävän tilan koosta riippuen voi olla mahdollsta, että vaaditaan tehokkaampi ilmastointilaite. • Lämmitystavassa: ilmastointilaite on hyvin lämpimässä tilassa. Yksittäisen tilan ilmastointilaitteet on suunniteltu tilan osa-alueiden lisäl ammittämseen. Lämmitettävän tilan koosta riippuen voi olla mahdollsta, että vaaditaan tehokkaampi ilmastointilaite.
Ilmastointilaite toimii vain lyhyen aikaa, mutta tilä ole viileä tai lämmin	• Asetetu lampötila on lahellä huoneenlampöä. Alhaisempi tai korkeampi lampötila-asetus. Katso Toimintatavan kuvaus.
Virhekooodin näyttrö	• Jos yksikössä näkyr virhekooodi E5, vesiastia on täynna ja vesi tätyr tyhjentä, katso Ilmastointilaiteen tyhjentäminen. Tyhjentämisen jälkeen laitteva oï käytträ. • Jos yksikössä näkyr virhekooodi E1/E2/E3/E6/E7/EA, ota yhteys asiakspalveluun.
Ilmastointilaite toimii, mutta ei vilennä/lammitä	• Suodatin on likainen tai roskien tukkima. Puhdista suodatin. • Ilman ulostulo on sukossa. Puhdista ilman ulostulo. • Asetuslampötila ei ole sopiva. Viilennystavassa: asetetu lampötila liian korkea. Alhaisempi asetuslampötila. Lämmitystavassa: asetetu lampötila liian alhainen. Korkeampi asetuslampötila.
Ilmastointilaite käynistyy ja pysähtyy liian usein	• Ilmastointilaite ei ole sopivasti mitoitettu tilan suhteen. Tarkista ilmastointilaiteen vilennys-/laminmityskasipaseetti. Yksittäisen tilan ilmastointilaitteet on suunniteltu tilan osa-alueiden viilentämseen/laemmittämiseen. • Suodatin on likainen tai roskien tukkima. Puhdista suodatin. • Viilennystavassa tilass on liikaa lampöä tai koscutta (ruoanlaitto avoimissa astioissa, suiiku jne.). Käytä puhallinta lammön ja kosteuden poistamiseksi tilasta. Koeta olla käytträmmä tä lampöä tuottavia laitteita paivän kuumimpien tuntien aikana. Lämmitystavassa ympäristön lampötila on liian korkea. Àlia käytä ilmastointilaitetta kun ympäristön lampötila on liian korkea. • Säleiköt sukossa. Asenna ilmastointilaite paikkaan, jossa verhot, ikkunaluukut, huonekalut tms. eivät peitä säleikköjä. • Ulkolampötila on alle 18 °C. Àlia yritä käytträ lmasstointilaitetta viilennystavassa kun ulkolampötila on alle 18 °C.

ASENNUSVAATIMUKSET

Työkalut ja osat

Kerää vaaditut työkalut ja osat ennen kuin aloitat asentamisen. Lue ohjeet, jotka on toimitettu lueteltujen työkalujen mukana, ja noudata niitä.

1. Tarvittavat työkalut: Ristipääruuvitaltta, Saha, Akkuporakone ja terä 3,175 mm, Sakset, Lyijykynä

1. Toimitetut osat

Yhtiö toimittaa vain yhden sarjan yksittäisen tilan ilmastointilaitteen asentamista varten. Katso Yksittäisen tilan ilmastointilaitteen asentaminen.

A. Joustava poistoletku B. Ikkunan poistoaukon sovitin C. Ulompi liukuosa D. Sadesuoja E. Sisempi liukuosa

Paikan vaatimukset

HUOMAUTUKSIA:

Joustavan poistoletkun ansiosta ilmastointilaite voidaan sijoittaa 60-170 cm etäisyydelle ikkunasta tai ovesta.

Yksittäisen tilan ilmastointilaitteet on suunniteltu tilan osa-alueiden lisäjäähdyttämiseen.

• Oikean ilmanvaihdon takaamiseksi pidä vaadittu etäisyys paluuilman ulostulosta seinään tai muihin esteisiin, vähintään 60 cm.
• Älä tuki ilman ulostuloa.
• Maadoitettuun pistorasiaan täytyy päästä helposti käsiksi.

Sähkövaatimukset

Yksittäisen tilan ilmastointilaite tulisi liittää maadoitettuun pistorasiaan 220-240 V / 50 Hz, sulake 20 A. - Hitaan sulakkeen tai suojakytkimen käyttäminen on suositeltavaa. Kaikkien johtojen tulee vastata paikallisia ja kansallisia sähkömääräyksiä ja asennuksen saa tehdä vain pätevä sähköasentaja. Jos sinulla on kysymyksiä, ota yhteys pätevään sähköasentajaan.

Virtajohdon käyttäminen:

Laita virtajohdon pistoke maadoitettuun pistorasiaan.

HUOMAUTUKSIA:

Vahingoittunut virtajohto täytyy vaihtaa uuteen, tuotteen valmistajan toimittamaan johtoon. Sitä ei saa korjata.

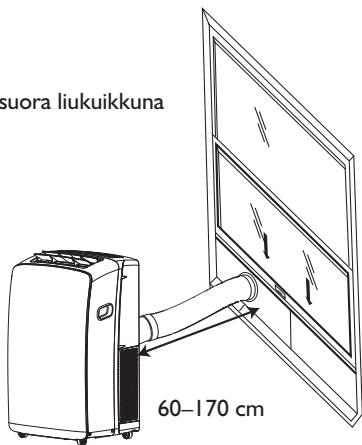

Pystysuora liukuikkuna

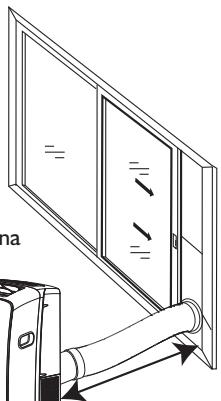

Vaakasuora liukuikkuna 60-170 cm

ASENNUSOHJEET

Ilmastointilaitteen purkaminen pakkauksesta

Poista pakkausmateriaalit

• Poista ja hävitä/kierrätä pakkausmateriaalit. Poista pintoihin jäänyt liimanauha ja liima ennen ilmastointilaitteen käynnistämistä. Hankaa liimaa sormilla hieman nestemäistä astianpesuainetta. Pyyhi lämpimällä vedellä ja kuivaa.
• Älä käytä teräviä välineitä, alkoholia, tulenarkoja nesteitä tai hankaussieniä liimanauhojen tai liiman poistamiseen. Nämä tuotteet voivat vahingoittaa ilmastointilaitteen pintaa.

Yksittäisen tilan ilmastointilaitteen asentaminen

Poistoletkun ja sovittimen asentaminen

1. Avaa ikkuna. 2. Mittaa ikkunan aukko.

• Jos ikkunan aukko on liian kapea ikkunan liukusarjaa varten, poista sarjasta sisempi liukuosa.

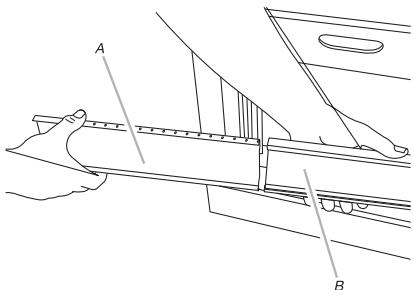

A. Sisempi liukuosa B. Ulompi liukuosa

• Sahaa sisempi liukuosa sopivaksi ikkunan aukkoon.
• Työnnä sisempi liukuosa ikkunasarjan ulompaan liukuosaan.
• Sijoita ikkunasarja ikkunaan ja levitä se sopivaksi ikkunan leveyteen. Varmista, että sadesuoja on ikkunan ulkopuolella.

HUOMAA: Saranaikkunoissa ikkunan liukusarja voidaan asentaa pystysuoraan niin että se avautuu alhaalta.

1. Käytä erityistä jousella varustettua muoviosaa ikkunan tukien kiinnittämiseksi: Aseta osa asentoon A, tappi voi tulla ulos ja lukita tuet. Kun asetat osan asentoon B, tappi menee sisään ja tuet vapauttavat ikkunan liukusarjan.

asento B asento A

1. Sulje ikkuna liukusarjan päälle sen kiinnittämiseksi.

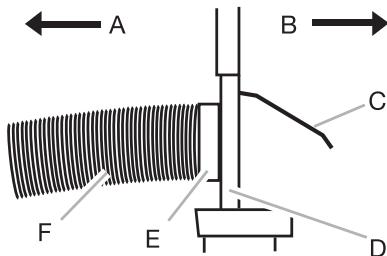

A Yksittäisen tilan ilmastointilaitteeseen B Ulos C Sadesuoja D Ikkunan liukasarja E Ikkunan poistoaukon sovitin F Joustava poistoletku

Poistoletkun ja sovittimen asentaminen

I. Vie ilmastointilaite valittuun paikkaan.

Katso Paikan vaatimukset.

1. Kiinnitä ikkunan poistoaukon sovitin joustavaan poistoletkuun. Käännä vastapäivään, kunnes se on lukittu paikalleen.

A Joustava poistoletku B Ikkunan poistoaukon sovitin

1. Työnnä liitin ilmastointilaitteen takaosan aukkoon.
2. Työnnä letku paikalleen ja lukitse se kääntämällä.

A. Joustava poistoletku

Ikkuna-asennus

I. Ikkunan liukusarja on suunniteltu sopimaan useimpiin pysty- ja vaakasuoriin ikkunoihin. Vie ilmastointilaite valittuun paikkaan. Katso Paikan vaatimukset. 2. Aseta ikkunan poistoaukon sovitin ikkunan liukusarjan aukkoon.

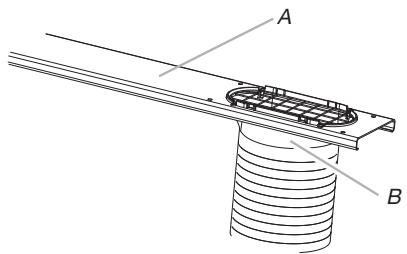

A. Ikkunan liukasarja B. Ikkunan poistoaukon sovitin

Sadesuojan asennus

Kiinnitä sadesuoja ulomman liukuosan reikiin. Työnnä sadesuojaa, kunnes se lukittuu paikalleen.

Pystysuora asennus

Vaakasuora asennus

A. Ulompi liukuosa B. Sadesuoja

Asennuksen päättäminen

1. Aseta ikkunan lukitustuki alemman ikkunan päälle ja vasten ylemmän ikkunan puitetta. 2. Poraa terällä 3,175 mm reikä tuen aukosta. 3. Kiinnitä ikkunan lukitustuki ikkunan puitteeseen puuruuveilla (4) ikkunan pitämiseksi paikallaan.

A. Ylemmän ikkunan puite B. Ikkunan lukitustuki

1. Aseta vaahtotiiviste alemman ikkunan puitteen päälle ja ylemmän ikkunan lasia vasten.

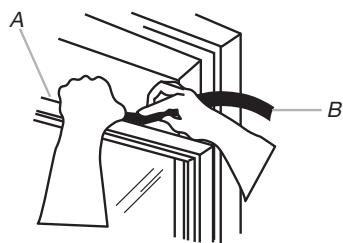

A. Alemman ikkunan puitteen yläosa B. Vaahtotiiviste

HUOLTOPALVELU

Ennen huoltopalvelun kutsumista:

1. Yritä ratkaista ongelma itse kohdassa Vianmääritys annettujen ohjeiden mukaan. 2. Kytke laite pois toiminnasta ja taas toimintaan nähdäksesi toistuuko vika.

Kun yllä olevat tarkistukset on tehty ja vika toistuu, ota yhteys asiakaspalveluun.

Anna:

• lyhyt vian kuvaus
• ilmastointilaitteen tarkka malli
• huoltokoodi (numero arvokilvessä sanan Service jälkeen), joka on laitteen takana. Huoltokoodi löytyy myös takuukirjasesta
• osoitteesi
• puhelinnumerosi.

Mikäli on tehtävä korjaustoimenpiteitä, ota yhteys asiakaspalveluun (alkuperäisten varaosien käyttäminen ja korjausten tekeminen oikein taataan).

On esitettävä alkuperäinen lasku.

Näiden ohjeiden noudattamisen laiminlyöminen voi vaarantaa tuotteen turvallisuuden ja laadun.
