BRUKSANVISNING RCD-06 ROTEL

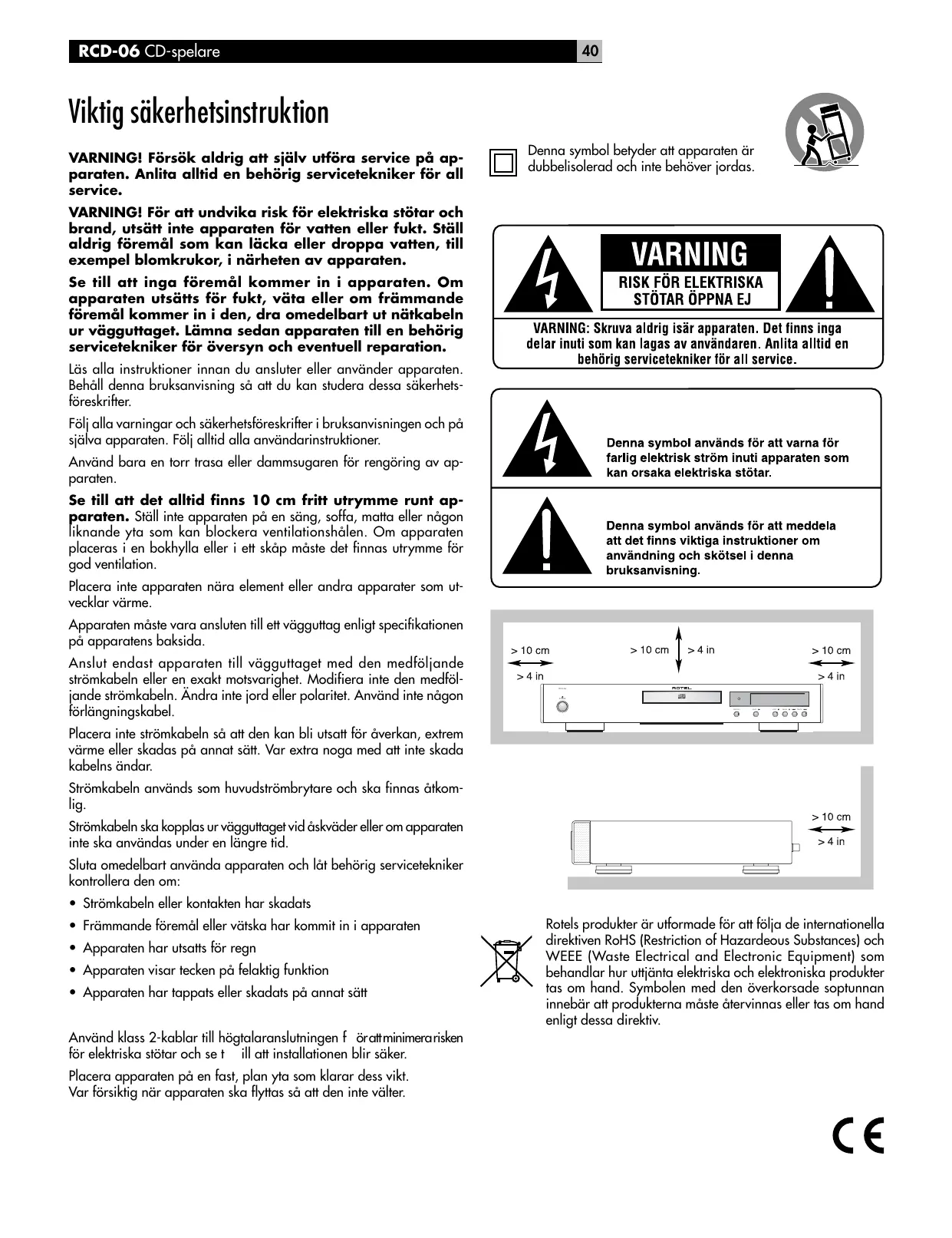

Viktig säkerhetsinstruktion VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service. Denna symbol betyder att apparaten är dubbelisolerad och inte behöver jordas. VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremål som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation. Läs alla instruktioner innan du ansluter eller använder apparaten. Behåll denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter. Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ alltid alla användarinstruktioner. Använd bara en torr trasa eller dammsugaren för rengöring av apparaten. Se till att det alltid finns 10 cm fritt utrymme runt apparaten. Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skåp måste det finnas utrymme för god ventilation. Placera inte apparaten nära element eller andra apparater som utvecklar värme. Apparaten måste vara ansluten till ett vägguttag enligt specifikationen på apparatens baksida. Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln. Ändra inte jord eller polaritet. Använd inte någon förlängningskabel. RCD-06 POWER OPN/CLS PLAY STOP PAUSE TRACK Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem värme eller skadas på annat sätt. Var extra noga med att inte skada kabelns ändar. Strömkabeln används som huvudströmbrytare och ska finnas åtkomlig. Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten inte ska användas under en längre tid. Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om:

• Strömkabeln eller kontakten har skadats
• Främmande föremål eller vätska har kommit in i apparaten
• Apparaten har utsatts för regn
• Apparaten visar tecken på felaktig funktion

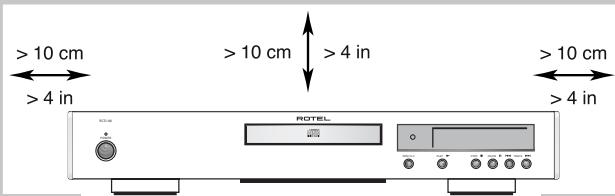

• Apparaten har tappats eller skadats på annat sätt Använd klass 2-kablar till högtalaranslutningen f ör att minimera risken för elektriska stötar och se t ill att installationen blir säker. Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter. Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv. Svenska

• Innehåll Om Rotel Introduktion Figure 1: Funktioner och anslutningar Figure 2: Fjärrkontroll RR-D95 Figure 3: Analoga utgångar Figure 4: Digitala utgångar Viktig säkerhetsinstruktion p. 40
• Om Rotel p. 41
• Introduktion p. 41
• Att tänka på Placering Kontroller Ström och strömfunktioner p. 42
• Ström e Strömbrytare 1 och strömindikator 2 Utgångar p. 42
• Analoga utgångar 42 Digitalutgång = Användning p. 42
• Fjärrkontrollen 4 Displayen 5 CD-släden 3 Grundfunktioner p. 42
• Ladda en skiva 6A Spela en skiva 7M Stoppa skivan 8F Pausa en skiva 9N Hoppa framåt/bakåt 0L Direktknappar B Snabbspolning K Ytterligare funktioner Programmering J Visa programmering I p. 43

• Ta bort en låt H Slumpmässig avspelning D Repetition C Granskning E Tidvisning G Ingång för extern styrning w p. 44
• 12-volts styrsignaler q p. 44
• Felsökning p. 44
• Strömindikatorn (POWER) lyser inte Säkring IInget ljud hörs Specifikationer Rotel grundades för över 40 år sedan av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifiprodukter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförändrad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare. Tack för att du har köpt CD-spelaren Rotel RCD-06. Den har en mekanik som arbetar med hög precision och en 18-bitars D/Aomvandlare av typen multi-level Delta-Sigma med 8 gångers översampling. Tack vare detta och Rotels Balanced Design-teknik har RCD-06 mycket höga prestanda. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning. Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den når upp till Rotels höga krav på musikalisk kvalitet. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare och toroidaltransformatorer som tillverkas i Rotels egna fabriker. Att tänka på Rotel har förtjänat sitt goda rykte genom hundratals goda tester och utmärkelser från hifi-branschens mest respekterade recensenter, som lyssnar på musik varje dag. Deras erkännanden bidrar till att Rotel fortsätter att tillverka produkter som är musikaliska, pålitliga och prisvärda. Alla vi på Rotel är glada för att du köpt denna produkt och hoppas att den kommer att ge dig många års njutning och glädje. Läs denna bruksanvisning noggrant. Förutom instruktioner om hur du installerar och använder CD-spelaren så innehåller den praktisk information om olika RCD-06-konfigurationer och om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter. Spara kartongen och allt packmaterial för framtida behov. Att skicka eller flytta RCD-03 i en annan förpackning kan orsaka skador på apparaten som inte täcks av garantin. Fyll i och skicka in registreringsbeviset som följer med RCD-06. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice. Placering Använd sunt förnuft om du vill ställa RCD-06 i ett skåp eller tillsammans med andra komponenter. Se till att CD-spelarens vikt kan bäras av hyllan eller bänken den ställs på. Ställ inga tunga apparater ovanpå RCD-06. Undvik att ställa den i närheten av värmealstrande apparater, till exempel ovanpå en effektförstärkare eller i närheten av ett element. CD-spelaren fungerar bäst om den inte står i närheten av utrustning som kan sprida vibrationer, till exempel en högtalare. Kontroller I denna bruksanvisning finns figurer som beskriver CD-spelarens front och baksida, samt en illustration av fjärrkontrollen RR-D95. Varje kontroll och funktion har en siffra eller en bokstav. I hela denna bruksanvisning beskrivs alla funktioner med hjälp av dessa markeringar. Funktioner och anslutningar på CD-spelaren identifieras med siffror, till exempel 1, och funktioner på fjärrkontrollen med bokstäver, till exempel . A. RCD-06 CD-spelare Ström och strömfunktionerr Ström p. 45

RCD-06 är fabriksinställd för det land som du köpte den i (antingen 230 eller 120 volt). Fabriksinställningen finns utmärkt med en dekal på apparatens baksida OBS! Om du flyttar din RCD-06 till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RCD-06 så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information. RCD-06 ska anslutas direkt i vägguttaget, eller till ett uttag på någon annan komponent i anläggningen. Använd inte någon förlängningskabel. Se till att strömbrytaren på fronten är avstängd (inte intryckt). Anslut sedan nätkabeln till vägguttaget och till strömkontakten på CDspelarens baksida. Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att dra ut strömkabeln till CD-spelaren (och övriga stereokomponenter) ur vägguttaget. Strömbrytare 1 och strömindikator 2 Strömbrytaren (POWER) sitter på CD-spelarens front. Tryck in denna för att slå på CD-spelaren. Lysdioden ovanför strömbrytaren börjar då lysa, vilket talar om att CD-spelaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av RCD-06. OBS! Om du använder ett uttag på någon annan komponent för att slå på och stänga av CD-spelaren, ska strömbrytaren alltid vara intryckt. När RCD-06 får ström slås den på automatiskt..

Utgångar På RCD-06 kan du välja mellan två sorters utsignaler: en analog signal från den inbyggda D/A-omvandlaren, som används med vanliga analoga stereokomponenter, och en digital signal, som innehåller obehandlade digitala data och som används med externa D/Aomvandlare eller digitala processorer OBS! För att undvika kraftiga ljud som varken du eller dina högtalare kommer att uppskatta bör du se till att CD-spelaren är avstängd när du gör alla anslutningar. Analoga utgångar Displayen

CD-spelarens display visar praktisk information om enhetens status, om särskilda funktioner används och tidsinformation om skivan som spelas. Symboler och informationen beskrivs mer ingående i avsnitten om de olika funktionerna.

[Se figur 3 för information om anslutning.] Analoga signaler överförs från RCD-06 till en förförstärkare, integrerad förstärkare eller receiver med hjälp av en uppsättning RCA-utgångar. Använd signalkablar av hög kvalitet. Anslut vänster utgång på RCD-06 till vänster ingång på förstärkaren och höger utgång till höger ingång. Digitalutgång Du använder fjärrkontrollen genom att sikta på IR-sensorn 4 bredvid displayen på CD-spelarens front. Skivlucka

Den motordrivna skivluckan i mitten av RCD-06 öppnar sig så att du kan lägga i en skiva och stänger sig sedan så att du kan spela skivan. Lägg i skivan med etiketten uppåt och se till att skivan ligger stadigt i mitten av luckan. Skivluckan kan stängas på två sätt: genom att trycka på OPN/CLS-knappen eller genom att trycka på PLAY-knappen.

[Se figur 4 för information om anslutning.] Om du har en extern D/A-omvandlare eller en digital processor ska du överföra en obehandlad digitalsignal från RCD-06, som hämtas ut innan de når CD-spelarens inbyggda D/A-omvandlare. Denna digitalsignal överförs med hjälp av digitalutgången på RCD-06. Använd en 75-ohms, koaxial digitalkabel och anslut den till den koaxiala digitalutgången (DIGITAL OUTPUT) på baksidan och sedan till en koaxial digitalingång på den externa D/A-omvandlaren. Grundfunktioner Användning När skivluckan är öppen visas ”OPEN” i displayen. När luckan är stängd och det inte ligger någon skiva i, visas ”NO DISC”. När luckan stängs och det ligger en skiva i den så visas antalet låtar och hur lång skivan är (i minuter och sekunder). RCD-06 kan styras med hjälp av knapparna på fronten eller med motsvarande knappar på fjärrkontrollen. Hur alla funktioner används beskrivs i de olika avsnitten nedan. De flesta knappar finns både på CD-spelaren och på fjärrkontrollen, men det finns ett par undantag. Fjärrkontrollen

Innan du kan använda fjärrkontrollen måste du sätta i två ”UM-4/AAA”-batterier (ingår). Öppna locket på fjärrkontrollens baksida och sätt i batterierna (se till att plus- och minus-polerna hamnar rätt) och sätt sedan tillbaka locket Följande knappar sköter CD-spelaren grundläggande funktioner. Alla knappar finns både på CD-spelarens front och på fjärrkontrollen, utom där något annat anges. Ladda en skiva

OPN/CLS-knappen används för att öppna och stänga skivluckan. Skivluckan kan också stängas genom att trycka på PLAY-knappen. Spela en skiva

Tr yck på PLAY-knappen för att börja spela skivan. Om skivluckan är öppen så stängs den automatiskt. Displayen visar en avspelningssymbol samt vilken låt som spelas och hur länge den har spelats. PLAY-knappen börjar oftast spela skivan från början. Du kan också välja att spela någon annan låt genom att använda TRACK- eller direktknapparna (se nedan).. Svenska

När du trycker på STOP-knappen stannar skivan. Om du trycker på PLAY igen så början skivan om från början. Om du trycker på STOP två gånger snabb följd så nollställer du eventuell programmering (se nedan). Pausa en skiva

PAUSE-knappen används för att stoppa avspelningen tillfälligt. Skivan fortsätter att snurra och kommer att fortsätter spela från samma ställe. Pause-symbolen visas i displayen. Tryck på PAUSE igen eller på PLAY när du vill fortsätta spela skivan. Hoppa framåt/bakåt

TRACK-knapparna används för att hoppa framåt och bakåt på skivan. När en skiva spelas och du trycker på den högra TRACK-knappen så hoppar CD-spelaren till början av nästa låt. Den vänstra knappen hoppar tillbaka till början av låten som spelas. Tryck två gånger i snabb följd på vänster TRACK-knapp för att hoppa till början av den föregående låten. Det nya låtnumret visas i displayen. Du kan också använda TRACK-knapparna för att välja vilken låt som ska spelas innan du trycker på PLAY, eller för att programmera i vilken ordning låtarna ska spelas (se nedan). Tryck på knapparna så många gånger du behöver tills du kommer till den låt du vill lyssna på. När du programmerar CD-spelaren används TRACK-knapparna för att flytta framåt eller bakåt i listan över låtar som ska spelas. Direktknappar

Endast via fjärrkontrollen Dessa elva numeriska knappar (märkta 1 till 10 samt >10) används för att hoppa direkt till en viss låt från fjärrkontrollen, i stället för att stega framåt eller bakåt med TRACK-knapparna. De första tio låtarna på skivan kan väljas genom att trycka på motsvarande knapp. Om du till exempel vill lyssna på den tredje låten så trycker du på 3 på fjärrkontrollen. Om du vill lyssna på en låt som har ett högre nummer än 10 så trycker du först på >10 och sedan på låtnumret. Om du till exempel vill lyssna på låt nummer 12 så trycker du först på >10 och sedan på 1 och 2. Numret på låten som spelas visas i det numeriska fältet i displayen. På höger sida av displayen finns även en tabell med låtnummer (1 till 16). Symbolerna i tabellen visar alla låtar på skivan. Om det finns fler än 16 låtar så lyser alla symbolerna samt ordet ”OVER”, vilken låt som än spelas. Tabellen fungerar oberoende av den numeriska delen av displayen, som alltid anger visar låt som spelas för tillfället (även om låtnumret är högre än 16). Direktknapparna används också för att programmera vilka låtar som ska spelas (se nedan). Snabbspolning

Endast fjärrkontrollen Dessa knappar snabbspolar framåt eller bakåt på skivan så länge de trycks in, och ljudet återges med hög hastighet. När knapparna släpps återgår avspelningen till normal hastighet.. Ytterligare funktioner Dessa funktioner ger fler möjligheter att lyssna på musik, inklusive att programmera ett visst antal låtar, att repetera hela skivan eller vissa låtar, att spela skivan i slumpmässig ordning, att automatiskt spela de första 10 sekunderna av varje låt, samt att välja mellan olika tidvisningar. Programmering

Endast fjärrkontrollen Med hjälp av PROG-knappen kan du programmera upp till 20 låtar på skivan och spela dem i en särskild ordning. Du kan till exempel ange att RCD-06 första ska spela låt 5, sedan låt 3 och sist låt 8. Så här gör du när du programmerar:

1. Lägg i en skiva och tryck på OPN/CLS så

att skivluckan stängs. RCD-06 läser skivans innehåll.

2. Tryck på PROG-knappen på fjärrkontrollen.

Displayen visar ”PROGRAM”-symbolen och ”P:00”, som anger att CD-spelaren väntar på att första låten ska programmeras..

3. Ange det första låtnumret med hjälp av

direktknapparna. Låtnumret läggs in i minnet automatiskt och displayen ändras till ”P:01” för att visa att första låten har programmerats. Fortsätt sedan att lägga in låtarna i minnet med direktknapparna. Du behöver inte trycka på PROGRAM-knappen fler gånger eftersom varje låt programmeras automatiskt. När du har skapat en spellista stannar RCD06 i programläget tills du öppnar skivluckan eller trycker på STOP-knappen två gånger i snabb följd. När du trycker på PLAY-knappen börjar de programmerade låtarna att spela i den ordningsföljd du valt. När du har gjort en programmering så fungerar de flesta funktioner bara för de programmerade låtarna, i stället för alla låtar på skivan. TRACKknapparna hoppar till exempel framåt och bakåt mellan de programmerade låtarna, inte till nästa eller föregående låt på skivan. Även REPEAT-funktionen (se nedan) repeterar de programmerade låtarna, inte hela skivan. Visa programmering

Endast fjärrkontrollen REV-knappen används för att visa de programmerade låtarna. När du trycker på knappen blinkar den första låten i ungefär fem sekunder displayen. Om du trycker på knappen en gång tid när låtnumret blinkar så visas nästa programmerade låtnummer. Fortsätt trycka på REV-knappen om du vill titta på alla låtarna i spellistan. Om du inte trycker på REV-knappen när ett låtnummer blinkar i displayen så avbryts visningen och CD-spelaren återgår till det läge den var i innan, men det senaste låtnumret som visades i displayen stannar kvar och blir aktivt. Du kan ta bort en programmerad låt från spellistan genom att trycka på CLEAR-knappen, som beskrivs nedan. Notera att du kan ta bort ett visat låtnummer i programmet med CLEAR-knappen som beskrivs nedan. Ta bort en låt

Endast fjärrkontrollen Med CLEAR-knappen kan du ta bort en låt från spellistan när du visar programmeringen med REV-knappen. Följ anvisningarna ovan tills önskat låtnummer visas i displayen. Tryck sedan på CLEAR-knappen medan låtnumret blinkar, så tas låten bort från spellistan. Du kan sedan fortsätta visa spellistan. RCD-06 CD-spelare Slumpmässig avspelning

Endast fjärrkontrollen Om du trycker på RANDOM-knappen så spelar RCD-06 alla låtar på skivan i slumpmässig ordning. När alla låtar har spelats en gång så stannar skivan (om inte REPEAT-knappen har använts, då fortsätter avspelningen till du trycker på STOP-knappen). När du spelar låtarna i slumpmässig ordning visas ”RANDOM” i displayen. Repetition

Endast fjärrkontrollen Om du tr ycker på REPEAT-knappen så repeteras den aktuella låten eller hela skivan tills funktionen stängs av (antingen genom att du trycker på REPEAT-knappen igen eller genom att du trycker på STOP-knappen). Funktionen har flera lägen som aktiveras av att du trycker upprepade gånger på REPEATknappen. Om du trycker en gång så repeteras låten som spelas för tillfället och ”REPEAT 1” visas i displayen. Om du trycker en gång till så repeteras hela skivan och ”REPEAT ALL” visas i displayen. Om du trycker en tredje gång så stängs funktionen av. REPEAT-funktionen kan användas tillsammans med slumpmässig avspelning, som beskrivits ovan. OBS! Repetitionen avbryts automatiskt om skivluckan öppnas. Granskning

Endast fjärrkontrollen Den här funktionen spelar de första tio sekunderna av varje låt på hela skivan (eller låtarna som programmerats i spellistan). Du aktiverar funktionen genom att trycka på SCAN-knappen. ”INTRO” visas i displayen. Tryck på PLAY-knappen eller SCAN-knappen en gång till för att stänga av funktionen. Tidvisning

Endast fjärrkontrollen I vanliga fall visar RCD-06 hur länge den har spelat varje låt. Med TIME-knappen kan du ändra tidvisningen till två andra lägen. Om du trycker på knappen en gång så visas hur lång tid som återstår av låten som spelas. Om du trycker en gång till på knappen så visas hur lång tid som återstår av hela skivan (eller den programmerade spellistan). Om du trycker på knappen en tredje gång så återgår RCD-06 till vanlig tidvisning. När något av de två andra lägena används visas ”REMAIN” i displayen. Ingång för extern styrning w Denna 3,5-millimeters minijack-kontakt (märkt EXT REM IN) tar emot IR-kommandon från en infraröd mottagare eller från en motsvarande EXT REM OUT-utgång på någon annan komponent. Funktionen kan vara praktisk om CD-spelaren står i ett skåp eller på ett sådant sätt att IRsensorn på fronten är blockerad och inte kan nås av fjärkontrollens signaler. Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om IR-mottagare eller kablar och kontakter som passar denna ingång. 12-volts styrsignaler q RCD-06 kan slås på och stängas av automatiskt genom att ta emot en 12-volts ”trigger-signal” från en Rotel-förstärkare. 12V TRIG IN-ingången på baksidan tar emot styrsignaler på mellan 3 och 30 volt (växelström eller likström). När en kabel är ansluten till ingången och en styrsignal tas emot slås CDspelaren på. När styrsignalen avbryts försätts CD-spelaren i standby-läge. Strömindikatorn på fronten lyser fortfarande, men displayen släcks och det går inte att spela musik OBS! När du använder styrsignaler ska POWER-knappen vara intryckt. Felsökning De flesta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RCD-06 så kommer här ett par förslag på vad du kan göra: Strömindikatorn (POWER) lyser inte Denna lysdiod och displayen ska alltid lysa när RCD-06 är ansluten till ett vägguttag och strömbrytaren är intryckt in. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning Säkring Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men POWERlysdioden inte tänds när RCD-06 ansluts och strömbrytaren trycks in, kan det bero på att CD-spelarens inre säkring har löst ut. Om du misstänker att detta kan vara felet så kontaktar du din auktoriserade Rotel-återförsäljare och ber dem hjälpa dig att byta ut den. Inget ljud hörs Kontrollera signalkabeln mellan RCD-06 och förstärkaren och försäkra dig om att kontakterna sitter ordentligt fast. Kontrollera också att ingångsväljaren och Tape Monitorknappen står i rätt lägen på förstärkaren, samt att högtalarkablarna är rätt anslutna. Svenska

Specifikationer Total harmonisk förvrängning (THD) + brus 0,0045% vid 1kHz Intermodulationsförvrängning 0.0045% vid 1kHz Frekvensomfång (±0,5 dB) 20-20,000Hz Kanalbalans ±0.5dB Faslinjäritet ±0.5° Kanalseparation > 98dB vid 1kHz Signal/Brus förhållande > 100dB Dynamikomfång > 96dB D/A-omvandlare 18-bitars multi-level Delta-Sigma med 8 gångers översampling Precision (”Wow and flutter”) Quartz Crystal-precision Utgångsimpedans 100 Ohm Digital utsignal 0,5 V, (peak to peak) Utgångsimpedans 75 ohm Strömförsörjning Europa 230 volt, 50 Hz USA 120 volt, 60 Hz Strömförbrukning 20 watt Mått (B x H x D) 437 x 73 x 313 mm Fronthöjd 60 mm Vikt (netto) 5,0 kg Alla specifikationer är korrekta vid tryckningen. Rotel reserverar sig rätten att göra förbättringar utan föregående meddelanden. Rotel och Rotels HiFi-logotyp är registrerade varumärken av The Rotel Co, Ltd., Tokyo, Japan. RCD-06 CD-проигрыватель
