BEDIENUNGSANLEITUNG RCD-06 ROTEL

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen genau beachtet werden. Dadurch konnen Personen- und Sachschäden vermieden werden. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

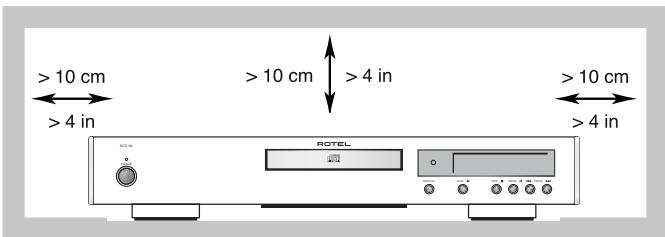

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollen nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlangerungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärnung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betrieb besteht, ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transportes über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartt hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eine elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

ACHTUNG

GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICTT OFFNEN

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN, NICT HE GEAUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDIENER ZU WARTENDENTEILE. ZIEHEN SHE NUR QUALIFIZIERTES PERSONAL ZU RATE.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandsein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerä beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Inhaltsverzeichnis

Figure 1: Bedienelemente und Anschlüsse 3

Figure 2:Fernbedienung RR-D95 3

Figure 3: Analoge Ausgänge 4

Figure 4: Digitalausgang 4

Wichtige Sicherheitshinweise 16

Die Firma Rotel. 17

Zudieser Anleitung 17

Einige Vorsichtsmaßnahmen 17

Aufstellung des Gerätes 17

Kennzeichnung der Geräteabbildungen 17

Netzspannung und Bedienung. 17

Netzeingang 15 17

POWER-Schalter 1 und POWER-LED 2 18

Ausgangsanschlüsse 18

Analoge Ausgänge 18

Digitalausgang 18

Betrieb 18

Infrarot-Fernbedienung 4 18

Display 5 18

CD-Schublade 18

Laufwerksbedienung 19

OPN/CLS-Taste (Öffnen/SchlieBen) 19

PLAY-Taste 7 M 19

STOP-Taste F 19

PAUSE-Taste 9 N 19

TRACK-Tasten

(vorhergehender/nächster Titel) 10 L 19

Zifferntasten B 19

SEARCH-Tasten (Suche rückwärts/vorwärts) K 19

Weitere Features 19

PROGRAM-Taste 19

REVIEW-Taste 20

CLEAR-Taste H 20

RANDOM-Taste D 20

REPEAT-Taste 20

SCAN-Taste E 20

TIME-Taste 20

EXT REM IN-Buchse 14 20

12V TRIG-Eingang 13 20

Bei Störungen 21

Die POWER-LED leuchtet nicht 21

Austauschen der Sicherung 21

Kein Ton 21

Technische Daten 21

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeitels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Stereo-CD-Player RCD-06 entschieden haben. Mit seinem Präzisionslaufwerk, einem Multi Level-Delta-Sigma-D/A-Wandler mit 8fach-Oversampling (18-Bit-Aquivalent) und Rotels Balanced-Design-Konzept garantiert dieser Stereo-CD-Player erstklassigen Klang und ist somit eine ideale Komponente für jedem hochwertige Audiosystem.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitung 死 be vor der Inbetriebnahme bereits durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitsinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit

zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RCD-06 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des CD-Players in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihr dem CD-Player beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.

Aufstellung des Gerätes

Möchten Sie den RCD-06 auf ein Regal oder in einen Schrank stellen, so vergewissern Sie sich, dass diese stabil genug sind. Stellen Sie keine schweren Komponenten auf den RCD-06 und vermeiden Sie es,ihn extremer Wärme auszusetzen. Plazieren Sieihn nicht auf einer Endstufe oder in der Höhe eines Heizkörpers. Die Klangqualität ist am besten, wenn das Gerät keinerlei Schwingungen ausgesetzt wird, wie sie z.B. in der Höhe von Laufsprechern auftreten.

Kennzeichnung der Geräteabbildungen

In der ausklappbaren Deckseite am Anfang der Bedienungsanleitung finds Sie Abbildungen der Gerätefront, der Geräterückseite und der Fernbedienung RR-D95. Diese Abbildungen sind mit grau unterlegten Zahlen bzw. Buchstaben gekennzeichnet. Diese finden Sie in den Abschnitten dieser Bedienungsanleitung wieder, in denen die entsprechenden Funktionen behandelt werden. Grau unterlegte Zahlen, wie z.B. 1 beziehen sich auf die Bedienelemente an der Gerätefront und an der Geräterückseite. Die Tasten auf der Fernbedienung werden mit grau unterlegten Buchstaben, wie z.B. A, beschriftet.

Netzspannung und Bedienung

Netzeingang 15

Der RCD-06 wird von Rotel so eingestellt, dass er der in Ihr dem Land üblichen Wechselspannung (entweder 230 oder 120 Volt entspricht). Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollten Sie mit Ihr dem CD-Player in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Der RCD-06 ist direkt an eine zweipolige Wandsteckdose oder an die Gerätesteckdose einer anderen Komponente Ihrches Audiosystems anzuschreiben. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sicher, dass der RCD-06 abgeschaltet (d.h. der POWER-Schalter in der AUS-Position) ist. Schlieben Sie nun das beiliegende Netzkabel an den Netzeingang an der Geräterückseite und ans Netz an.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für langere Zeit nicht zu Hause, sollen den Sie ihren CD-Player (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

POWER-Schalter und POWER-LED 2

Der POWER-Schalter befindet sich an der Gerätefront des RCD-06. Drücken Sieihn zum Einsatzen des Gerätes. Die LED über dem Schalter und das Display beginnen zu leuchten und zeigen an, dass der CD-Player eingeschaltet ist. Drücken Sie zum Ausschalten des CD-Players erneut den POWER-Schalter.

Hinweis: Verwenden Sie eine Gerätesteck-dose zum Ein- und Ausschalten des CD-Player, sollen den POWER-Schalter in der EIN-Position halten). Liegt am Gerät Spannung, schaltet es sich automatisch ein.

Ausgangsanschluss

Der RCD-06 verfügt an der Geräterückseite über analogue und digitale Ausgangsanschlüsse. Über die analogen Ausgänge wird ein analoges Signal vom eingebauten D/A-Wandler zu einer herkömmlichen analogen Audiokomponente geleitet. Am Koaxial-Digitalausgang liegt ein digitales Ausgangssignal an, das zu externen D/A-Wandlern oder Digitalprozessoren gesendet wird.

Hinweis: Beim Verkabeln und Anschlieben sollen der CD-Player generell abgeschaltet sein.

Analoge Ausgabe 11

[Siehe Anschlussdiagramm in Figure (Abb.) 3] Ein Paar Cinch-Analoganschlüsse steht am RCD-06 zur Verbindung mit den Eingängen eines Vorveränderkers, Vollveränderkers bzw. Receivers zur Verfügung.

Wahlen Sie hochwertige Audioverbindungskabel. Schlieben Sie den Ausgang des linken Kanals des RCD-06 an den linken Eingangskanal am Vorveränderk bzw. einer anderen Komponente an. Verbinden Sie den rechten Ausgang des RCD-06 mit dem rechten Eingangskanal des Vorveränderkers bzw. einer anderen Komponente..

Digitalausgang 12

Siehe Anschlussdiagramm in Figure (Abb.) 4] Verwenden Sie einen externen D/A-Wandler oder sonstigen Digitalprozessor, so benötigen Sie einen digitalen Datenstrom vom RCD-06. Dieses Signal steht an der digitalen Ausgangsbuchse zur Verfügung. Verwenden Sie ein Standard-75-Ohm-Koaxial-Digitalkabel, um den Koaxial-Digitalausgang des RCD-06 mit dem Koaxial-Digitaleingang am externen Digitalwandler zu verbinden.

Betrieb

Der RCD-06 kann über die Bedienelemente an der Gerätefront oder von den entspruchenden Tasten der beiliegenden Fernbedienung aus bedient werden. Detaillierte Hinweise zu jedem dieser Bedienelemente finden Sie unter. Die meisten Funktionen sind sowohl über die Bedienelemente an der Gerätefront als auch über die Fernbedienung aktivierbar. Es gibt jedoch Tasten, die ausschließlich an der Frontseite oder auf der Fernbedienung zu finden sind. Diese werden in der Anleitung entspruchend ausgewiesen.

Infrarot-Fernbedienung 4

Vor Inbetriebnahme der Infrarot-Fernbedienung setzen Sieitte die beiden beiliegenden Batterien "UM-4/AAA" ein. Nehmen Sie den Batteriefachdeck an der Rückseite der Fernbedienung ab. Legen Sie die Batterien mit richtiger Polarität (beachten Sie die Zeichen + und-) ein. Schlieben Sie den Batteriefachdeck, so dass er einrastet.

Richten Sie die Infrarot-Fernbedienung auf den Fernbedienungssensor 4. Diederer befindet sich im Display-Bereich an der Gerätefront des RCD-06.

Display 5

Über das beleuchtete Display erhält der Bediener nützliche Informationen über den Status des Gerätes, aktivierte Sonderfunktionen und Titelnummer/Spieldauer der gerade gespielten CD. Jedi dieser Funktionen wird im Folgenden/Newu beschreiben.

CD-Schublade 3

Die mittig in den RCD-06 eingebaute CD-Schublade ist motorgetrieben und kann zum Einlagen einer CD ausgefahren und zum Abspielern der CD eingefahren werden. Legen

Sie die CD mit der bedruckten Seite nach oben ein. Stellen Sie sicher, dass die CD zentriert in der CD-Schublade liegt.

Die Lade kann auf zwei Arten eingefahren werden: durch Drücken der OPN/CLS-Taste und durch Druppen der PLAY-Taste..

Laufwerksbedienung

Über die im Folgenden beschriebenen Tasten werden die laufwerksbezogenen Funktionen aktiviert. Bis auf weniger, in der Anleitung ausgewiesene Ausnahmen sind alle Funktionen über die Bedienelemente und den Infrarot-Fernbedienungsgeber aktivierbar.

OPN/CLS-Taste (Öffnen/Schlieben) 5 A

Durch Drücken der OPN/CLS-Taste wird die CD-Schublade geöffnet. Durch erneutes Drücken wird die CD-Schublade geschlossen. Die CD-Schublade kann auch durch Drucken der PLAY-Taste geschlossen werden.

Bei geöffneter CD-Schublade erscheint im Display das Wort „OPEN". Wird die CD-Schublade eingefahren und ist keine CD eingelegt, so erscheint im Display „NO DISC". Wird die CD-Schublade mit eingelegter CD eingefahren, erscheint im Display die Anzahl der Titel auf der CD und die Gesamtspieldauer in Minuten und Sekunden

PLAY-Taste 7M

Drücken Sie diese Taste, um die Wiedergabe zu starten. Ist die CD-Schubblade geöffnet, wird sie durch Drücken der PLAY-Taste automatisch geschlossen. Während der Wiedergabe werden im Display darüber dem PLAY-Symbol die Titelnummer und die abgelaufene Spieldauer des laufenden Titels angezeigt. Normalerweise wird mit der Wiedergabe des ersten Titels auf der CD begonnen. Jedoch kann der CD-Player vor dem Drücken der PLAY-Taste über die TRACK-Tasten und die Zifferntasten (siehe unter) so eingestellt werden, dass die Wiedergabe mit einem anderen Titel beginnnt.

STOP-Taste

Drücken Sie diese Taste, um die Wiedergabe zu stoppen. Wirn nach Drücken der STOP-Taste die PLAY-Taste gedrückt, so beginnt der CD-Player mit der Wiedergabe des ersten Titels. Drücken Sie die STOP-Taste zweiimal schnell hintereinander, so dient diese Taste zum Löschen von Programmen (siehe unter).

PAUSE-Taste 9 N

Drücken Sie die PAUSE-Taste, um die Wiedergabe vorübergehend zu unterbrechen. Wahrend der Wiedergabepause dreht sich die CD weiter und die Wiedergabe wird an der aktuellen Position fortgesetzt. Die PAUSE-Anzeige leucht im Display.

Bei erneutem Drucken der PAUSE-Taste bzw. bei Drucken der PLAY-Taste wird die Wiedergabe der Disc fortgesetzt.

TRACK-Tasten (vorhergehender/ nächster Titel) 10

Mit diesen Tasten können Titel auf der CD Mit diesen Tasten können Titel auf der CD angewählt werden. Wir die rechte TRACK-Taste während der Wiedergabe gedrück, springt der CD-Player zum Anfang des nachfolgenden Titels. Durch Trücken der linken TRACK-Taste kehrt der CD-Player zum Anfang des geraden gespielen Titels zurück. Trücken Sie die linke TRACK-Taste zweimal kurz hintereinander, so keht der CD-Player zum Anfang des vorhergehenden Titels zurück. Im Display erscheint die Nummer des neuen Titels.

These Tasten können auch genutzt werden, um vor dem Drücken der PLAY-Taste einen Titel auszuwahlen oder um Titel im PROGRAM-Modus zu speichern (siehe unter). Drücken Sie die entsprechende TRACK-Taste so oft, bis Sie den gewünschten Titel angewählt haben.

Im PROGRAM-Modus können Sie mit Hilfe der TRACK-Tasten von einem programmierten Titel zum nachsten springen.

Zifferntasten

Nur auf der Fernbedienung

Die elf Zifferntasten (1 bis 10 und >10 ) auf der Fernbedienung dienen zur direkten Eingabe der Nummer eines Titels, der wiedergegeben werden soll.

Die ersten zehn Titel einer CD konnen durch Drücken der entsprechenden Taten angewählt werden. Um z.B. den dritten Titel zuspielen, drücken Sie Taste 3 auf der Fernbedienung.

Beim Zugriff auf einen Titel mit einer hohener Nummer als 10, drücken Sie zunachst auf die >10 -Taste und anschließend auf die Tasten für die Titelnummer. Märchen Sie beispelsweise Titel 12 anwahlen, so drücken Sie auf die >10 -Taste und anschließend auf die Tasten 1 und 2.

Die Nummer des ausgewählten Titels wird im Display angezeigt.

Im rechten Display-Bereich befindet sich eine 4x4-Matrix für die Anzeige der Titelnummern (1 - 16). Dieser Anzeige konnen Sie entnehmen, wieiele Titel auf der CD sind. Hat die CD mehr als 16 Titel, leuchten alle Ziffern und das Wort "OVER" unabhängig davon, welcher Titel gerade gespielt wird. Diese Matrix ist unabhängig von der numerischen Haupttitelanzeige im Display, die stets die Titelnummer des geraden gesplieten Titels anziegt, auch wenn die Titelnummer höher als 16 ist.

Die Zifferntasten dieren außer dem zur Wahl von Titeln beim Programmieren..

SEARCH-Tasten (Suche rückwärts/vorwärts) K

Nur auf der Fernbedienung

These Tasten dieren, solange Sie gedrück gehalten werden, zum Schnelldurchlauf der CD. Die Musik wird bei gedrückten Tasten schnell wiedergegeben. Werden die Tasten losgelassen, kehrt der CD-Player in den PLAY-Modus zurück.

Weitere Features

Der RCD-06 ist sehr bedienerfreundlich. Neben den oben aufgeführten Ausstattungsmerkmalen bietet er weitere Features, wie z.B. die Mogglichkeit, Titel zu programmieren, eine Disc, ein Programm oder einen Titel zu wiederholen, die Titel auf einer CD in zufälliger Reihenfolge abzuspielen, automatisch die ersten 10 Sekunden jeder Titels anzuspielen und zwischen unterscheidlichen Zeitanzeigen zu wahlen.

PROGRAM-Taste 1

Nur auf der Fernbedienung

Über diese mit PROG gekennzeichne Taste konnen Sie 20 Titel einer Disc in beliebiger Reihenfolge speichern und beispweisene nacheinander Titel 5, Titel 3 und Titel 8 abspielen.

Programmiervorgang:

1 Legen Sie eine Disc ein und schlieben Sie die CD-Schublade durch Drücken der OPN/CLS-Taste. Der RCD-06 liest den Inhalt der Disc.
2 Drücken Sie die PROGRAM-Taste auf der Fernbedienung. Das Wort PROGRAM entscheid mit der Anzeige „P:00" im Display des RCD-06. Das Gerät wartet nun auf die Eingabe der ersten Titelnummer.
3 Geben Sie die ersten Titelnummer über die ZIFFERNTASTEN ein. Der gewählte Titel wird automatisch gespeichert. Im Display erscheint die Anzeige „P:01" und gibt damit an, dass der ersten Titel erfolgreich gespeichert wurde. Geben Sie alle zu speichernden Titel über die ZIFFERNTASTEN ein. Jeder Titel wird bei der Eingabe direkt gespeichert, d.h., ein erneutes Drucken der PROGRAM-Taste ist nicht erforderlich..

Haben Sie ein Programm gespeichert, bleibt der RCD-06 so lange im PROGRAM Modus, bis Sie die CD-Schublade öffnen oder zweimal hintereinander die STOP-Taste drücken. Drücken Sie jetzt die PLAY-Taste, so wird anstelle der gesamten CD das gespeicherte Programm gespielt. Die Wiedergabe beginnnt mit dem ersten gespeicherten Titel.

Ist ein Programm gespeichert, so werden die meisten Funktionen nur für die im Programm gespeicherten Titel aktiviert und nicht, wie bei der normalen Wiedergabe, für die gesamte Disc. So springt der CD-Player beispisseweis mit Drücken der rechten TRACK-Taste zum{nachsten Titel des gespeicherten Programmes und nicht zum{nachsten Titel auf der Disc. Genauso ist es nach Drücken der REPEAT-Taste (siehe unter), wonach alle im Programm gespeicherten Titel und nicht alle Titel auf der CD wiederholt werden.

REVIEW-Taste 1

Nur auf der Fernbedienung

Nutzen Sie diese Taste, um zu prufen, welche Titelnummern im PROGRAM-Modus gespeichert worden sind. Nach dem ersten Drücken blinking die erste gespeicherte Titelnummer ca. fünf Sekunden im Display. Drucken Sie in dieser Zeit erneut die REVIEW-Taste, wird der REVIEW-Modus fortgesetzt und die Nummer des nachsten gespeicherten Titels blinkt im Display. Auf diese Weise konnen Sie nacheinander alle im Programm gespeicherten Titel abrufen.

Drücken Sie während des Aufblinkens der Titelnummer nicht die REVIEW-Taste, so wird der REVIEW-Modus beendet. Das Gerät kehrt in den Modus zurück, in dem es sich befind, bevor Sie mit dem Überprüfen des Programminhaltes begonnen haben.

Über die CLEAR-Taste haben Sie die Möglichkeit, im REVIEW-Modus bestimmte Titelnummern aus dem Programm zu Löschen (siehe unter).

CLEAR-Taste H

Nur auf der Fernbedienung

These Tastes dient während des oben beschriebenen REVIEW-Modus zum Löschen von bestimmten Titelnummern aus einem Programm. Durchlaufen Sie den REVIEW-Prozess solange, bis die gesuchte Titelnummer blinkt. Nun drücken Sie anstelle der REVIEW-Taste die CLEAR-Taste und Löschen damit den angezeigten Titel. Anschließlich konnen Sie mit dem Überprüfen des Programminhaltes fortfahren.

RANDOM-Taste

Nur auf der Fernbedienung

WirdThese taste gedruckt, schaltet der CDPlayer auf Zufallswiedergabe. Sind alle Titeleinal wiedergegeben worden,hört das Gerätautomatisch auf zu speilen, es sei dann, derREPEAT-Modus wurde aktiviert (siehe unten).Inthisem Fall wird die Zufallswiedergabe solangefortgesetzt,bis die STOP-Taste gedruckt wird.Bei aktivierter RANDOM-Taste erscheidt dasWort „RANDOM" im Display.

REPEAT-Taste C

Nur auf der Fernbedienung

Durch Drücken dieser Taste haben Sie die Mänglichkeit, den gerade gespieiten Titel oder die gesamte CD solange zu wiederholen, bis erneut die REPEAT-Taste oder die STOP-Taste gedrück wird. Drücken Sie die REPEAT-Tasteomal, wiederholt der RCD-06 nur den gerade gespielen Titel, im Display wird „REPEAT 1" angezeigt. Drücken Sie die REPEAT-Taste ein zweites Mal, wiederholt der RCD-06 die gesamte CD. Im Display erscheint „REPEAT ALL". Wird die REPEAT-Taste ein drittes Mal gedrück, wird diese Funktion damit deaktiviert.

Wie oben bereits erwähnt, kann die REPEAT-Funktion mit der RANDOM-Funktion kombiniert werden.

Hinweis: Durch Öffnen der CD-Schublade wird die REPEAT-Funktion automatisch deaktiviert.

SCAN-Taste E

Nur auf der Fernbedienung

Wird these Taste gedrückt, spiel't der CD-Player nacheinander die ersten 10 Sekunden aller Titel auf der CD (oder des gespeicherten Programmes) an. Im Display erscheidt das Wort "INTRO". Zum Beenden der SCAN-Funktion und zum Fortsetzen der normalen Wiedergabe mit dem gerade gespielen Titel drücken Sie noch einmal die SCAN-Taste. Oder Sie drucken die PLAY-Taste.

TIME-Taste 6

Nur auf der Fernbedienung

Normalerweise zeigt der RCD-06 die abgelaufene Spieldauer des laufenden Titels an. Über die TIME-Taste haben Sie nun die Möglichkeit, zwei weitere Zeitanzeigen aufzurufen. Drücken Sie die TIME-Tasteomal, so wird im Display die verbleibende Spieldauer von der jeweiligen Wiedergabeposition bis zum Ende des laufenden Titels angezeigt. Wird die TIME-Taste ein zweites Mal gedrückt, erscheidt die auf der gesamten CD (oder die vom gespeicherten Programm) verbleibende Zeit. Drücken Sie die TIME-Taste ein drittes Mal, so setzen Sie im Display wiederum die abgelaufene Spieldauer des laufenden Titels. Bei aktivierter TIME-Funktion erscheidt das Wort „REMAIN" im Display.

EXT REM IN-Buchse 14

Über diese 3,5-mm-Buchse kann der RCD06 die Signale eines Standard-Infrarot-Empfängers von Xantech empfangen. Dieses Ausstattungsmerkmal ist entsprechenden hilfreich, wenn das Gerät in einen Schrank eingebaut oder der Sensor verdeckt ist. Lassen Sie sich diesbezüglich von Ihr dem autorisierten Rotel-Fachhändler beraten.

12V TRIG-Eingang

Der RCD-06 kann über ein 12-Volt-Trigger-Signal von einem Rotel-Vorveränder gerämittiert werden.

Der Trigger-Eingang akzeptiert Gleich- und Wechselspannungssignale von 3 bis 30 Volt. Ist ein Kabel an den 12-Volt-Eingang angeschlossen und liegt ein Signal an, wird der RCD-06 aktiviert. Liegt kein Trigger-Signal mehr an, schaltet das Gerät in den Standby-Modus. Die POWER-LED an der Gerätefront leuchtet weiter, das Display nicht.

HINWEIS: Mochtien Sie die 12-Volt-Trigger-Funktion nutzen, so{lassen Sie den POWER-Schalter in der EIN-Position.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollen den zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfahren Bedienungsfehlern oder fehlerhaften Anschlüssen. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler..

Die POWER-LED leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnen die POWER-LED und die grundlegenden Bereiche im Display-Fenster zu leuchten, wenn der RCD06 an eine stromführung Wandsteckdose angeschlossen ist und die POWER-Taste gedrück wird. Leuchten sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischen sitzenden Schalter abgeschaltet worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät und der CD-Player nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den CD-Player vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhandler auswechseln.

Kein Ton

Prufen Sie, ob die Kabel zwischen dem RCD-06 und dem Verstärker ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass der RCD-06 am Verstärker als Signalquelle eingestellt wurde. Vergewisern Sie sich, dass das TapeMonitor-System des Verstärkers nicht aktiviert ist. Prufen Sie alle Verbindungskabel zwischen dem Verstärker und den Laatsprechen.

Technische Daten

THD + Rauschen (bei 1 kHz)	0,0045 %
Intermodulationsverzerrung (bei 1 kHz)	0,0045 %
Frequenzgang (± 0,5 dB)	20 - 20000 Hz
Kanalgleichgewicht	± 0,5 dB
Phasenlinearität	± 0,5°
Kanaltrennung (bei 1 kHz)	>98 dB
Geräuschspannungsabstand	>100 dB
Dynamikbereich	>96 dB
D/A-Wandler	Multi-Level-Delta-Sigma-D/A-Wandler (18-Bit-Äquivalent)mit 8fach-Oversampling-Digitalfilter
Gleichlaufschwankungen	quarzstabilisiert
Ausgangsimpedanz	100 Ohm
Digitalausgang	0,5 Volt, Spitze/Spitze
Lastimpedanz	75 Ohm
Stromversorgung
Europa:	230 V, 50 Hz
USA:	120 V, 60 Hz
Leistungsaufnahme	20 Watt
Abmessungen (B × H × T)	437 × 73 × 313 mm
Höhe der Gerätefront
(für Rack-Einbau)	60 mm
Nettogewicht	5.0 kg
