BEDIENUNGSANLEITUNG RCD-991 ROTEL

Abbildung 2: Digital-Ausgangsbuchse / Figura 3: Salidas Digitales
ROTEL RCD-991

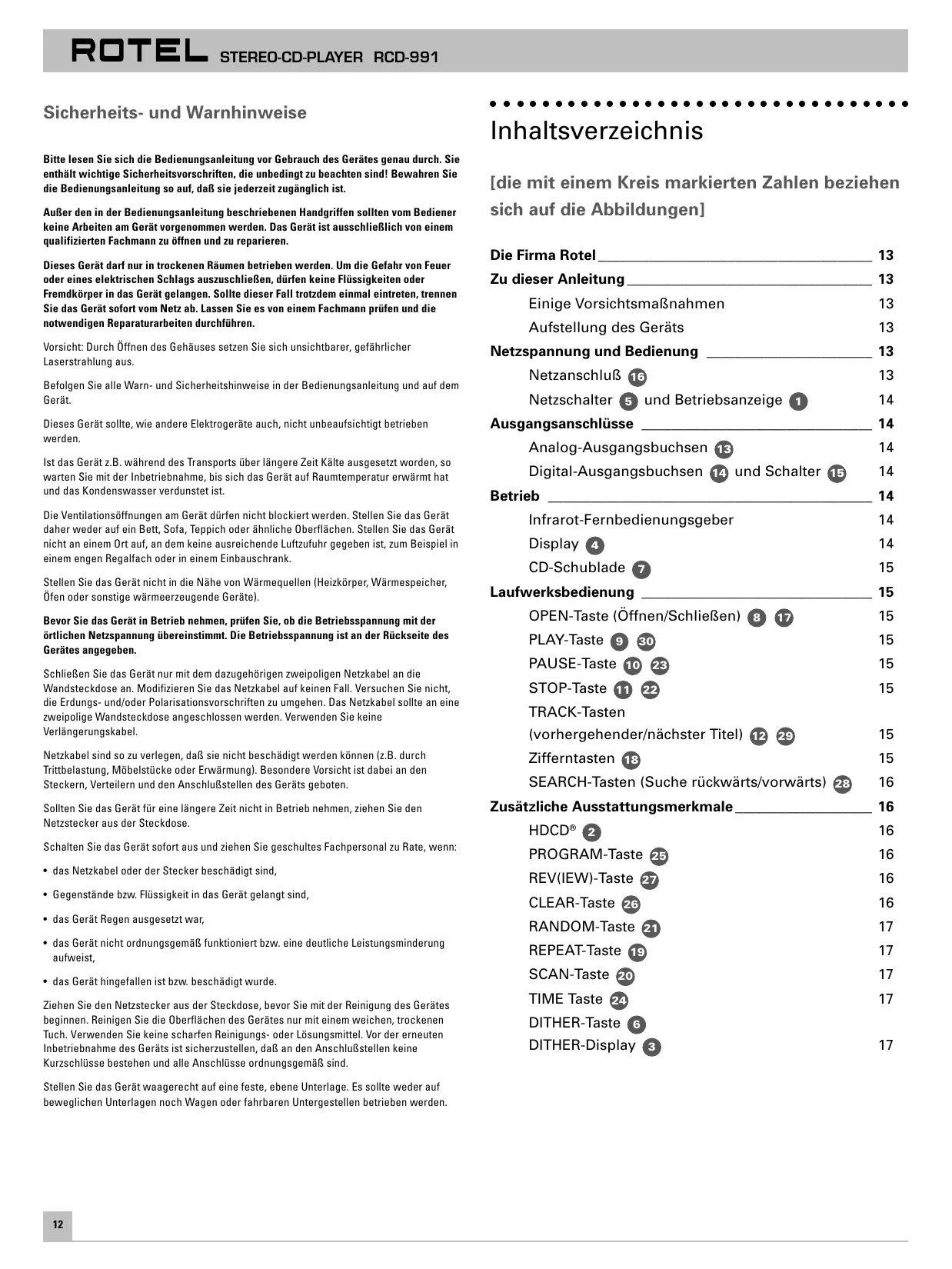

Sicherheits- und Warnhinweise

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist.

Außer den in der Bedienungsanleitung beschreibenben Handgriffen sollenn vom Bediener keine Arbeitsen am Gerat vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, * ^d ufen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdemomal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Vorsicht: Durch Öffnen des Gehäuses setzen Sie sich unsichtbarer, gefährlicher Laserstrahlung aus.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betriebenen werden.

Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis sich das Gerät auf Raumtemperatur erwartt hat und das Kondenswasser verdunst ist.

Die Ventilationsöffnungen am Gerät dürfen nicht blockiert werden. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Stellen Sie das Gerät nicht an einem Ort auf, an dem keine ausreichende Luftzufuhr gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keine Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlegen, daß sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist bzw. an den Steckern, Verteilern und den Anschlußstellen des Geräts geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen, ziehen Sie den Netzstecker aus der Steckdose.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Geräts ist sicherzustellen, daß an den Anschlußstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen betrieben werden.

Inhaltsverzeichnis

[die mit einem Kreis markierten Zahlen beziehensich auf die Abbildungen]

Die Firma Rotel 13

Zudieser Anleitung 13

Einige Vorsichtsmaßnahmen 13
Aufstellung des Geräts 13

Netzspannung und Bedienung 13

Netzanschluß 16 13
Netzschalter 5 und Betriebsanzeige 14

Ausgangsanschluss 14

Analog-Ausgangsbuchsen 13
Digital-Ausgangsbuchsen 14 und Schalter 15 14

Betrieb 14

Infrarot-Fernbedienungsgeber 14
Display 4 14
CD-Schublade 7 15

Laufwerksbedienung 15

OPEN-Taste (Öffnen/Schließen) 8 17 15
PLAY-Taste 9 30 15
PAUSE-Taste 10 23 15
STOP-Taste 11 22 15

TRACK-Tasten

(vorhergehender/nachster Titel) 12 29 15
Zifferntasten 18 15
SEARCH-Tasten (Suche rückwärts/vorwärts) 28 16

Zusätzliche Ausstattungsmerkmale 16

HDCD 2 16
PROGRAM-Taste 25
REV(IEW)-Taste 27 16
CLEAR-Taste 26 16
RANDOM-Taste 21
REPEAT-Taste 19
SCAN-Taste 20 17
TIME Taste 24 17
DITHER-Taste 6
DITHER-Display 3 17

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeitels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jedes Gerät an und optimieren es klanglich, bis es den gewünschten Musicstandards entspricht. Sie können die weltweit besten Bauteile auswahlen, um das bestmögliche Produkt zu bauen. So finden Sie möglicherweise Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat - mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig gänstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Der Rotel RCD-991 glänzt mit einem Präzisionslaufwerk, einem 20-Bit-8fach-Oversampling-Digitalschaltkreis, Dual-Differential-20-Bit-D/A-Wandlern, vom Bediener einstellbaren Dither, HDCD und Rotels Balanced-Design-Konzept und garantiert damit hochste Audioqualität. Dazu bietet er die volle Anzahl an Analogausgängen (sowohl symmetrisch als auch unsymmetrisch) und Digitalausgängen (sowohl optisch als auch koaxial) und ermöglich so bei seiner Integration in das System hochste Flexibilität.

Einige Vorsichtsmaßnahmen

Lesen Sie sich die BedienungsanleitungIBE vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie wertvolle Informationen zu verschieten Systemkonfigurationen mit dem RCD-991 sowie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten RotelFachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RCD-991 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des RCD-991 in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen Ihres CD-Players führen, für die Sie keinerlei Garantieansprüche geltend machen können.

Schicken Sie die Ihrem CD-Player beiliegende
Garantianforderungskarte ausgefüllt an den Rotel-Distributor in
Himr Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie
beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald
Sie eine Garantieleistung in Anspruchephennen.

Aufstellung des Geräts

Achten Sie beim Aufstellen des RCD-991 darauf, daß die Kühlung des Geräts nicht beeinträchtigt wird und entwickelte Wärme entweichen kann. Ein Wärmestau verringert die Lebensdauer des Geräts und stellt eine Gefahrenquelle dar. Mochtten Sie den RCD-991 auf ein Regal oder in einen Schrank stellen, so vergewissern Sie sich, daß diese stabil genug sind. Stellen Sie keine schweren Komponenten auf den RCD-991 und vermeiden Sie es,ihn extremer Wärme aussusetzen. Plazieren Sie ihn z.B. nicht auf einer Endstufe oder in der Nähe eines Heizkörpers. Die Klangqualität ist am besten, wenn das Gerät keinerlei Schwingungen ausgesetzt wird, wie sie z.B. in der Nähe von Laatsprechern auftreten. Das Gerät ist so aufzustellen, daß eine Berührung der Geräteanschlussse (vor allem durch Kinder) ausgeschlossen ist.

Netzspannung und Bedienung

Netzanschluß 16

Der RCD-991 wird von Rotel so eingestellt, daß er der in ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollten Sie mit Ihr RCD-991 in ein anderes Land umziehen, kann die Einstellung des CD-Players geändert werden, so daß er mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Das Netzkabel sollte an eine zweipolige Wandsteckdose oder an eine geschaltete Zubehörsteckdose einer anderen Komponente Ihres Audiosystems angeschlossen werden. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sicher, daß der RCD-991 abgescheltet (d.h. der Netzschalter in der "Aus"-Position) ist, bevor das Gerät ans Netz angeschlossen wird.

Sind Sie für längerere Zeit nicht zu Hause wie z.B. bei einer mehrwöchigen Urlaubsreise, sollen den Sie ihren CD-Player (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

Netzschalter 5 und Betriebsanzeige 1

Der Netzschalter ist in die Gerätefront des RCD-991 integriert. Zum Einsatzen drücken Sie den Netzschalter. Die Betriebsanzeige über dem Schalter und das Display beginnen zu leuchten und zeigen an, daß der CD-Player eingeschaltet ist. Drücken Sie zum Ausschalten des CD-Players erneut den Netzschalter.

Hinweis: Ist der CD-Player an eine geschaltete Zubehörsteckdose angeschlossen, sollen den Sie ein hingschaltet halten. Er ist dann sofort spielbereit, wenn Netzspannung anliegt.

Ausgangsanschluss

Beim RCD-991 haben Sie die Wahl zwischen analogen und digitalen Ausgangsbuchsen. Die analogen Ausgangsbuchsen werden zur Verbindung des integrierten D/A-Wandlers mit herkömmlichen analogen Audiokomponenten genutzt. Digitale Ausgangsbuchsen stellen externen D/A-Wandlern oder Digital-Prozessoren einen digitalen Datenstrom zur Verfügung.

Hinweis: Beim Verkabeln und Anschlieben sollen der CD-Player generell abgescheltet sein.

Analog-Ausgangsbuchsen 13

[siehe Anschlußdiagramm in Abbildung 2]

An der Rückseite des RCD-991 befinden sich zwei verschiedene Analog-Ausgangsanschlüsse. Ein Paar Cinch-Analoganschlüsse sendet unsymmetrische analoge Ausgangssignale vom RCD-991 zu den Eingängen eines Audio-Vorverstärkers, -Vollverstärkers bzw. Receivers. Alternativ steht ein Paar XLR-Ausgangsanschlüsse zur Verfugung, das symmetrische analoge Ausgangssignale an gleichfalls mit XLR-Eingängen ausgestattete Vorverstärker sendet.

Cinch-Anschlüsse befinden sich practisch an allen Komponenten.
Dagegen sind nicht alle Geräte mit XLR-Anschlüssen ausgestattet.
Sollten Sie aber zur Verfügung stehen, gewährleisten diese symmetrischen Anschlüsse eine verbesserte Signalübertragung.

Wahlen Sie qualitativ hochwertige Audio-Verbindungskabel. Schließen Sie den Ausgang des linken Kanals des RCD-991 an den linken Eingangskanal am Vorveränder bzw. einer anderen Komponente an. Verbinden Sie den rechten Ausgang des RCD-991 mit dem rechten Eingangskanal des Vorveränderkers bzw. einer anderen Komponente.

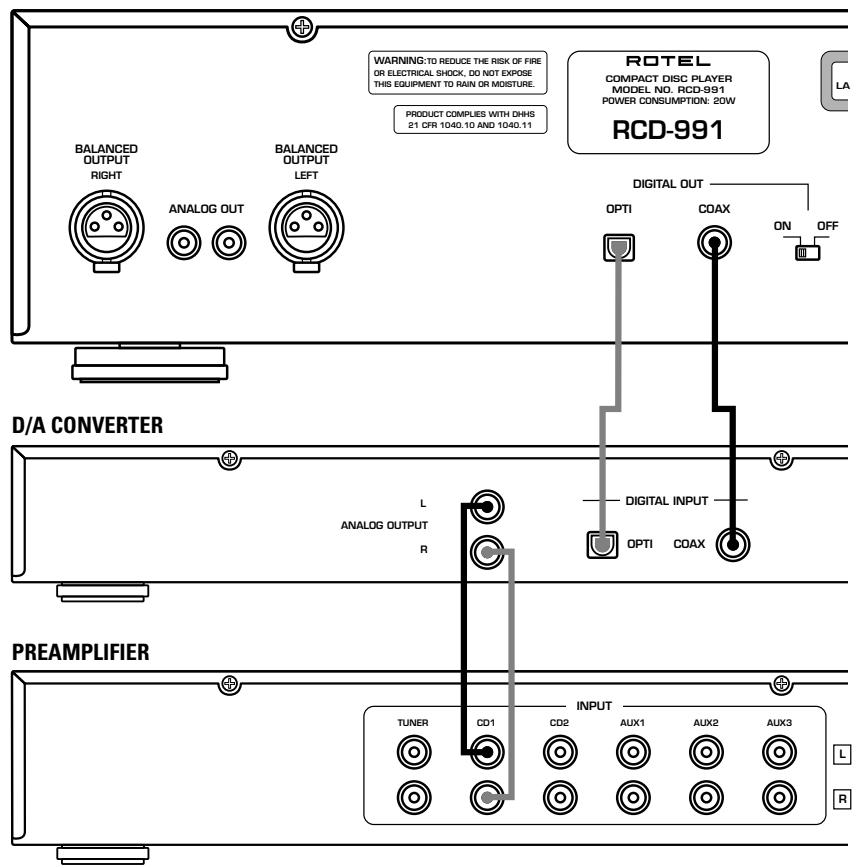

Digital-Ausgangsbuchsen 14 und Schalter 15

[siehe Anschlußdiagramm in Abbildung 3]

Nutzen Sie den RCD-991 als Laufwerk mit einem externen D/A-Wandler oder einem anderen Digital-Prozessor, so liefert der RCD-991 einen digitalen Datenstrom, der nicht vom internen D/A-Wandler in analoge Signale umgewandelt wird. Diese Datenstrom wird von den digitalen Ausgangsbuchsen an der Rückseite des RCD-991 gefleiert.

Es stehen ein optischer und ein koaxialer Digitalausgang zur Verfügung, je nachdem, welches Signal von der anderen Komponente bearerbeitet werden kann. Verwenden Sie ein 75-Ohm-Koaxial- oder ein optisches Digitalkabel und verbinden Sie damit die entsprechende Digital-Ausgangsbuchse des RCD-991 mit der Digital-Eingangsbuchse am externen D/A-Wandler oder einer anderen Digital-Komponente.

Rechtsiben den digitalen Ausgangsbuchsen befindet sich ein Schalter,über den die Digitalausgänge aktiviert bzw.deaktiviert werden konnen.Mochten Sie die digitalen Ausgangsbuchsen nutzen,so muß der Schalter in die On-Position gesetzt werden. Sollten Sie die digitalen Ausgänge nicht nutzen,empfehlen wir, den Schalter in die Off-Position zu setzen, da hierdurch der digitale Ausgangsschaltkreis vom Signalpfad getrennt wird.

Betrieb

Der RCD-991 kann über die Bedienelemente an der Gerätefront oder über die Tasten des beiliegenden Fernbedienungsgebers bedient werden. Detaillierte Hinweise zu den einzelnen Funktionen finden Sie unter. Bis auf weniger Ausnahmen können die Funktionen über die Bedienelemente und über die Fernbedienung aktiviert werden.

Infrarot-Fernbedienungsgeber

Vor Inbetriebnahme des Infrarot-Fernbedienungsgebers setzen Sieitte die beiden beiliegenden Batterien der GroBe "AAA" ein. Nehmen Sie dazu den Batteriefachdeckel an der Rückseite des Fernbedienungsgebers ab, indem Sie den Deckel nach unten drucken und in Pfeilrichtung abziehen. Legen Sie die Batterien polungsrichtig ein (beachten Sie die + / - Zeichen auf dem Batteriefachboden und auf den Batterien). SchlieBen Sie den Batteriefachdeckel, so daß er einrastet.

Richten Sie den Infrarot-Fernbedienungsgeber auf den Fernbedienungssensor. Thiser befindet sich an der Gerätefront des RCD-991.

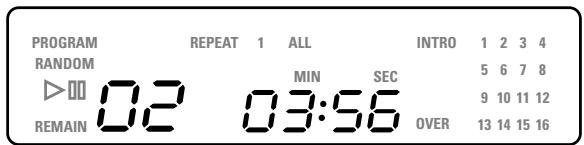

Display 4

Im Display leuchten nützliche Informationen über den Status des Gerätes, aktivierte Zusatzfunktionen und Titelnummer/Spieldauer der gerade gespielten CD. Jede dieser Funktionen wird im folgenden einzeln beschrieben.

CD-Schublade

Das Gerät verfügbar über ein mittig angeordnetes Laufwerk. Die CD-Schublade ist motorgetrieben und kann zum Einlagen einer CD ausgefahren und zum Abspielen der CD eingefahren werden. Legen Sie die CD mit der bedruckten Seite nach oben ein. Stellen Sie sicher, daß die CD zentriert in der CD-Schublade liegt.

Die Lade kann durch Drücken der OPEN- und der PLAY-Taste sowie manuell eingefahren werden.

Laufwerksbedienung

Über die im folgenden beschriebenen Tasten werden die laufwerksbezogenen Funktionen kontrolliert. Bis auf weniger Ausnahmen sind alle Funktionen über die Bedienelemente auf der Gerätefront und über den Infrarot-Fernbedienungsgeber aktivierbar. Die mit einem Kreis versehene Zahl hilftlichen, die Tasten in den Abbildungen des RCD-991 und des Infrarot-Fernbedienungsgebers am Anfang der Bedienungsanleitung zu finden.

OPEN-Taste (Öffnen/Schließen) 8 17

Durch Drücken dieser Taste wird die CD-Schubblade geöffnet. Durch erneutes Drücken wird die CD-Schubblade geschlossen. Die CD-Schubblade kann auch durch Drücken der PLAY-Taste und durch vorsichtiges, manuelles Schlieben aktiviert werden.

Bei geöffnter CD-Schublade erscheint im Display das Wort "OPEN". Wird die CD-Schublade eingefahren und ist keine CD eingelegt, so erscheint im Display "NO DISC". Wird die CD-Schublade mit eingelegter CD eingefahren, erscheint im Display die Anzahl der Titel auf der CD und die Gesamtspieldauer in Minuten und Sekunden.

PLAY-Taste

Drücken Sie diese Taste, um die Wiedergabe zu starten. Ist die CD-Schubblade geöffnet, wird sie durch Drücken der PLAY-Taste automatisch geschlossen. Während der Wiedergabe erschinen im Display halten dem PLAY-Symbol die Titelnummer und die abgelaufene Spieldauer des laufenden Titels.

Normalerweise wird mit der Wiedergabe des ersten Titels auf der CD begonnen. Jedoch kann der CD-Player über die Zifferntasten des Fernbedienungsgebers oder vor dem Drücken der PLAY-Taste über die TRACK-Tasten (siehe unter) so eingestellt werden, daß die Wiedergabe mit einem anderen Titel beginnnt.

PAUSE-Taste

Drücken Sie die PAUSE-Taste, um die Wiedergabe vorübergehend zu unterbrenen. Während der Wiedergabepause dreht sich die CD weiter, und das PAUSE-Symbol leuchtet.

Bei erneutem Drucken der PAUSE-Taste oder bei Drucken der PLAY-Taste erlischt die Anzeige und die Wiedergabe wird von der Position, an der sie unterbrochen wurde, fortgesetzt.

STOP-Taste

Drücken Sie diese Taste, um die Wiedergabe zu stoppen. Wirn nach Drücken der STOP-Taste die PLAY-Taste gedrückt, so beginnt der CD-Player mit der Wiedergabe des ersten Titels. Drücken Sie die STOP-Taste zweimal schnell hintereinander, so dient diese Taste zum Löschen von Programmen (siehe unter).

TRACK-Tasten

(vorhergehender/nächster Titel) 12 29

Mit diesen Tasten konnen Titel auf der CD angewählt werden. Wird die rechte TRACK-Taste während der Wiedergabe gedrückt, springt der CD-Player zum Anfang des nachfolgenden Titels. Durch Drucken der linken TRACK-Taste kehrt der CD-Player zum Anfang des geraden gespieiten Titels zurück. Drucken Sie die linke TRACK-Taste zweimal kurz hintereinander, so kehrt der CD-Player zum Anfang des vorhergehenden Titels zurück. Im Display erscheint die Nummer des neuen Titels.

These Tasten können auch genutzt werden, um vor dem Drucken der PLAY-Taste einen Titel auszuwahlen oder um Titel im PROGRAM-Modus zu speichern (siehe unten). Drucken Sie die entsprechende TRACK-Taste so lange, bis Sie den gewürschten Titel angewählt haben.

Im PROGRAM-Modus können Sie mit Hilfe der TRACK-Tasten von einem programmierten Titel zum nachsten springen.

Zifferntasten (nur auf dem Fernbedienungsgeber) 18

Die elf Zifferntasten (1 bis 10 und >10 ) auf dem Fernbedienungsgeber dieren zur direkten Eingabe der Nummer des Titels, der wiedergegeben werden soll.

Die ersten zehn Titel einer CD können durch Drücken der entsprechenden Tasten angewählt werden. Um z.B. den dritten Titel zuspielien, drücken Sie Taste 3 auf dem Fernbedienungsgeber.

Beim Zugriff auf einen Titel mit einer hohenen Nummer als 10 drücken Sie zunachst auf die >10 -Taste und anschließend auf die Tasten für die Titelnummer. Mocht den Sie beispelsweise Titel 12 anwahlen, so drücken Sie auf die >10 -Taste und anschließend auf die Tasten 1 und 2. Verwendenden Sie die Taste 10 zur Eingabe der Ziffer 0. Mocht den Sie Titel 20 abspielen, so drücken Sie auf die >10 -Taste und anschließend auf die Tasten 2 und 10.

Die Nummer des ausgewählten Titels wird im numerischen Bereich in der Mitte des Displays angezeigt.

Im rechten Display-Bereich befindet sich eine 4x4-Matrix für die Anzeige der Titelnummern (1 - 16). Diese Anzeige können Sie entnehmen, wie weitere Titel sich auf der CD befinden. Hat die CD mehr als 16 Titel, leuchten alle Ziffern und das Wort “OVER”. Das Wort “OVER” erscheint unabhängig von dem gerade gespielen Titel. Im Gegensatz zu dieser Matrix zeigt die numerische Titelanzeige im Display stets die Titelnummer des laufenden Titels an, auch wenn die TitelnummerHigher als 16 ist.

Die Zifferntasten dieren außer dem zur Auswahl der Titel beim Programmieren.

SEARCH-Tasten (Suche rückwärts/vorwärts)

(nur auf dem Fernbedienungsgeber)

These Tasten dieren, solange sie gedrückt gehalten werden, zum Schnelldurchlauf der CD. Die Musik ist bei gedrückter Taste weiterhin zu horen, die Wiedergabe erfolgt nur schneller. Werden die Tasten losgelassen, keht der CD-Player in den normalen PLAY-Modus zurück.

Zusätzliche Ausstattungsmerkmale

Aufgrund seiner bedienerfreundlichen zusätzlichen

Ausstattungsmerkmale bietet der RCD-991 die Möglichkeit, High-Definition(HD)-CDs abzuspielen, Titel zu programmieren, eine CD, ein Programm oder einen Titel zu wiederholen, die Titel auf einer CD in zufälliger Reihenfolge abzuspielen, automatisch die ersten 10 Sekunden jeder Titels anzuspielen und zwischen unterschiedlichen Zeit-Anzeigen wahren zu konnen.

HDCD ⑧ 2

HDCD® (High Definition Compatible Digital) ist eine von Pacific Microsonics, Inc. entwickelte Codiertechnik, durch die die Klangqualität einer CD verbessert werden kann. Sie basiert auf neuesten Forschungsergebnissen und beruht auf ausgegliederten Algorithmen (mathematischen Berechnungsregeln), die die Wiedergabe von Studioaufnahmen im Heimbereich optimieren sollen.

Während der Wiedergabe analysiert ein HDCD-Codierer die Musiksignale und legt fest, wie diese am besten gespeichert werden können. Der Codierer fügt dem Musiksignal eine Reihe von Befehlen hinzu. Diese Befehle geben einem HDCD-fahigen CD-Player Informationen darüber, wie das komplexe Musiksignal am besten wieder aufbereitet werden kann. Somit konnen wir der Originalaufnahme mehr Musikinformationen entnehmen als es bei einer herkömmlichen CD möglich ist.

Darüber hinaus ist auch die Wiedergabe herkömmlicher CDs über einen HDCD-fähigen Player dank des erstklassigen Digitalfilters deutlich better. Diese Digitalfilter gewährleistet nicht nur ein prazises Upsampling, sondern optimiert die Leistung des D/A-Wandlers durch Minimierung von Quantisierungsfehlern durch Dither, integrierte Prüfkreise und eine rechnerische Auflösungserhöhung (Anti-Aliasing).

Beim Abspielen einer HDCD-codierten CD muß der Bediener nichts weiter beachten. Der CD-Player erkennt die HDCD-Codierung automatisch und aktiviert den Schaltkreis. An der Gerätefront leuchtet die HDCD-LED und zeigt an, daß eine HDCD-codierte CD abgespielt wird.

PROGRAM-Taste (nur auf dem Fernbedienungsgeber) 25

Über diese mit PROG gekennzeichnete Taste konnen Sie 20 Titel einer CD in beliebiger Reihenfolge speichern und beispelsweise nacheinander Titel 5, Titel 3 und Titel 8 abspielen.

Programmiervorgang:

1. Legen Sie eine CD ein und schlieben Sie die CD-Schublade durch Drücken der OPEN-Taste. Im Display des RCD-991 wird der Inhalt der CD angezeigt.
2. Drücken Sie die PROGRAM-Taste auf dem Fernbedienungsgeber. Das Wort PROGRAM erscheint mit der Anzeige "00 P-00" im Display des RCD-991. Das Gerät wartet auf die Eingabe der ersten Titelnummer.
3. Geben Sie die ersten Titelnummer über die Ziffernlasten des Fernbedienungsgebers ein. Der gewählte Titel wird automatisch gespeichert und im Display entscheidt die Anzeige "P:01" und gibt damit an, daß der ersten Titel erfolgreich gespeichert wurde. Geben Sie alle zu speichernden Titel über die Ziffernlasten ein. Jeder Titel wird direkt gespeichert, d.h., ein erneutes Drücken der PROGRAM-Taste ist nicht erforderlich.

Haben Sie ein Programm gespeichert, so bleibt der RCD-991 solange im PROGRAM Modus, bis Sie die CD-Schublade öffnen oder zweimal hintereinander die STOP-Taste drücken. Drücken Sie die PLAY-Taste, so wird anstelle der gesamtten CD das gespeicherte Programm gespielt. Die Wiedergabe beginnt mit dem ersten gespeicherten Titel.

Ist ein Programm gespeichert, so werden die meisten Funktionen nur für die im Programm gespeicherten Titel aktiviert und nicht wie bei der normalen Wiedergabe für die gesamte CD. So Springt der CD-Player z.B. zum nachsten Titel des gespeicherten Programms und nicht zum{nachsten Titel auf der CD. Nach Drucken der REPEAT-Taste (siehe unten) werden alle in einem Programm gespeicherten Titel und nicht alle Titel auf der CD wiederholt.

REV(IEW)-Taste (nur auf dem Fernbedienungsgeber)

Nach Drücken dieser Tasteblinken die im PROGRAM-Modus programmierten Titelnummern der Reihenfolge nach für die Dauer von ca. 5 Sekunden im Display. Drücken Sie in dieser Zeit erneut die REVIEW-Taste, wird der REVIEW-Modus fortgesetzt und der{nachste gespeicherte Titel angezeigt. Auf diese Weise konnen Sienachieinander alle im Programm gespeicherten Titel abrufen.

Drücken Sie während des Aufblinkens der Titelnummer nicht die REVIEW-Taste, so wird der REVIEW-Modus beendet. Das Gerät kehrt in den Modus zurück, in dem es sich befand, bevor Sie mit dem Überprüfen des Programminhalts begonnen haben.

Über die CLEAR-Taste haben Sie die Möglichkeit, im REVIEW-Modus bestimmte Titelnummern aus einem Programm zulöschen (siehe unter).

CLEAR-Taste (nur auf dem Fernbedienungsgeber)

These Taste dient während des oben beschriebenen REVIEW-Modus zum Löschen von bestimten Titelnummern aus einem Programm. Durchlaufen Sie den REVIEW-Prozeß solange, bis die gewünschte Titelnummer blinkt. Nun drücken Sie um fortzufahren anstelle der REVIEW-Taste die CLEAR-Taste und Löschen damit den den angezeigten Titel. Anschließlich konnen Sie mit dem Überprüfen des Programminhalts fortfahren.

RANDOM-Taste (nur auf dem Fernbedienungsgeber) 21

Wird diese Taste gedrückt, schaltet der CD-Player auf Zufallswiedergabe. Sind alle Titel einzel ausgewählt und wiedergegeben worden, hört der CD-Player automatisch auf zu speilen, es sei dessen, der REPEAT-Modus wurde aktiviert (siehe unter). In thisem Fall wird die Zufallswiedergabe solange fortgesetzt, bis die STOP-Taste gedrückt wird. Bei gedrückter RANDOM-Taste erscheidt das Wort "RANDOM" im Display.

REPEAT-Taste (nur auf dem Fernbedienungsgeber) 19

These mit REPT gekennzeichene Taste dient zur Wahl zwischen Ein-Titel-Wiederholung und Alle-Titel-Wiederholung, die solange fortgesetzt werden, bis erneut die REPEAT- oder die STOP-Taste gedrückt wird. Drücken Sie die REPEAT-Taste einzelmal, wiederholt der RCD-991 nur den gerade gesplten Titel, im Display wird "REPEAT 1" angezeigt. Drücken Sie die REPEAT-Taste ein zweites Mal, wiederholt der RCD-991 die gesamte CD. Im Display erscheint "REPEAT ALL". Wird die REPEAT-Taste ein drittes Mal gedrückt, wird damit die REPEAT-Funktion deaktiviert.

Wie oben bereits erwähnt, kann die REPEAT-Funktion mit der RANDOM-Funktion kombiniert werden.

Hinweis: Durch Öffnen der CD-Schublade wird die REPEAT-Funktion automatisch deaktiviert.

SCAN-Taste (nur auf dem Fernbedienungsgeber) 20

Wird diese Taste gedrückt, spielt der CD-Player nacheinander die ersten 10 Sekunden aller Titel auf der CD (oder des gespeicherten Programms) an. Sie aktivieren diese Funktion durch Drücken der SCAN-Taste. Im Display erscheidt das Wort "INTRO". Zum Beenden der SCAN-Funktion und zum Fortsetzen der normalen Wiedergabe mit dem gerade gespielten Titel drucken Sie noch einmal die SCAN-Taste oder die PLAY-Taste.

TIME Taste (nur auf dem Fernbedienungsgeber) 24

Normalerweise zeigt der RCD-991 die abgelaufende Spieldauer des laufenden Titels an. Mit der TIME-Taste kann von der Anzeige der verbleibenden Spieldauer des aktuellen Titels auf die verbleibende Spieldauer der ganzen CD (oder des gespeicherten Programms) umgeschaltet werden. Bei jedem Drücken der TIME-Taste wechselt die Zeitanzeige in der Reihenfolge:

abgelaufene Spieldauer des laufenden Titels,
verbleibende Spieldauer von der jeweiligen Wiedergabeposition bis zum Ende des laufenden Titels,
verbleibende Spieldauer von der jeweiligen Wiedergabeposition bis zum Ende des letzten Titels,
abgelaufene Spieldauer des laufenden Titels.
Bei aktivierter TIME-Funktion erscheint das Wort "REMAIN" im Display.

DITHER-Taste (nur an der Gerätefront) 6

DITHER-Display 3

Der Dither ist ein digitales Füllsignal. Er wird dem Musiksignal zur Verbesserung der Gesamtklangqualität eines CD-Players zugeführ.

Die Wahl des richtigen Dither-Types und -Levels kann die Lineärität eines D/A-Wandlers besides während leiser Musikpassagen verbessern.

Die Ditherwirkung schwankt abhängig von der Wahl des Dither-Types und des gewählten Dither-Pegels, vom D/A-Wandler und der Art der gespielen Musik.

Beim RCD-991 haben Sie die Wahl zwischen entsprechenden Dither-Type und -Pegeln. Sie können die verschiedene Dither-Type anwahlen, indem Sie mehrmals hintereinander die DITHER-Taste drücken. Das DITHER-DISPLAY ändert sich mit dem gerade gewählten Dithertype. Spieler Sie Titel mit leisen Musikpassagen. Auf diese Weise finding Sie am einfesten die Dither-Einstellung, die Ihnen am besten gefällt.

Das DITHER-DISPLAY befindet sich links darüber dem Hauptdisplay. Über eine Einziffernanzeige wird der Dithertype folgendermaßen angegeben:

Keine Anzeige = Der Dither ist abgeschaltet.

0 = Bei leiser Musik mit vorwiegend tieffrequencyn Signalanteilen (korrigiert nur Quantisierungsfehler beim digitalen Nulldurchgang)

Bei den Einstellungen 1-6 werden dem D/A-Wandler in dem für das menschliche Ohr nicht mehr wahrnehmbaren Bereich von 30 bis 80kHz stetig höhere Dither-Anteile hinzugeführigt.

1 = Dither mit geringem Level
2 = Dither mit leicht erhöhtem Level gegenüber 1
3 = Dither mit leicht erhöhtem Level gegenüber 2
4 = Dither mit leicht erhöhtem Level gegenüber 3
5 = Dither mit leicht erhöhtem Level gegenüber 4
6 = Dither mit leicht erhöhtem Level gegenüber 5

7 = Bei leiser Musik mit vorwiegend hochfrequenten Signalanteilen (korrigiert nur Quantisierungsfehler). These Einstellung hat eine ähnliche Wirkung wie die Einstellung 0, jedoch wird hier ein anderes Füllsignal hinzugeführ.

Hinweis: Die Ditherfungtion arbeitet mit Frenzanteilen außerhalb des Hörbereichs. Die klanglichen Unterschiede der verschiedenen Dthereinstellungen lessen sich nicht mit der Wirkung von Klangreglern am Veränderk vergleichen. Abhängig von der klanglichen Güte der einzelnen HiFi-Komponenten und des verwendeten Musikmaterials werden die geringfugen Veränderungen im Klangbild mehr oder weniger deutlich wahrgenommen.

PRECAUCION: PARA REDUCIR EL RIESGO DE RECIBIR UNA DESCARGA ELECTRICA, NO QUITAR LA CUBIERTA SUPERIOR. NO HAY COMPONENTES MANIPULABLES POR EL USUARIO EN EL INTERIOR DEL APARATO. CUALQUIER OPERATION DE MANTENIMIENTO DEBE SER LLEVADA A CABO POR PERSONAL CUALIFICADO.

PRODUCTO LASER DE CLASE 1

Satisface la normativa DHHS 21 CFR 1040.10 y 1040.11

PELIGRO: PRESENCIA DE RADIACION LASER INVISIBLE CUANDO USTED ABRA LA COMPUERTA SUPERIOR. EVITE LA EXPOSICION DIRECTA AL HAZ LASER.

PRECAUCION: EL USO DE CONTROLES, AJUSTES Y PROCEDIMIENTOS DISTINTOS DE LOS ESPECIFICADOS EN Este MANUAL PUEDE PROVOCAR LA EXPOSICION A RADIACIONES PERJUDICIALES.

THD + Rauschen (bei 1 kHz) 0,0035 %

Intermodulationsverzerrung (1 kHz) 0,0035 %

Frequenzgang (+ / - 0,5dB) 5-20000 Hz

Wandlerlinearitat +/-0,5dB

Phasenlinearität +/- 0,5°

Kanaltrennung (1 kHz) > 110 dB

Gerauschspannungsabstand >115 dB

Dynamikbereich >100 dB

D/A-Wandler 20-Bit-Dual Präzisions-D/A-Wandler

Digitalfilter 20 Bit,8fach

Oversampling

Linearität (ohne Dither) +/- 1,0 dB, -90 dB

Linearität (mit Dither) +/- 0,5 dB, -90 dB

Gleichlaufschwankungen quarzstabilisiert

Ausgangsimpedanz am Analogausgang 120 Ohm

Ausgangspegel am Analogausgang 2 Volt

Ausgangsimpedanz am Digitalausgang

Ausgangspegel am Digitalausgang

Spanningsversorgung

Leistungsaufnahme 20 Watt

Abmessungen (B x H x T) 440 x 122 x 363 mm

Nettogewicht 7,7 kg

Fiche technique

Distorsion harmonique totale + bruit 0,0035% @ 1kHz

Distorsion d'intermodulation 0,0035% @ 1kHz

Technische Änderungen vorbehalten.

Rotel und das Rotelhifi-Logo sind eingetragene Warenzeichen von

HDCD ist ein eingetragenes Warenzeichen von Pacific Microsonics Inc.,

Berkeley, CA, USA.

D-33790 Halle/Westf.

Germany

Phone: [phone]

Fax: [phone]
