BEDIENUNGSANLEITUNG RCD-1520 ROTEL

Bedienelemente und Anschlüsse

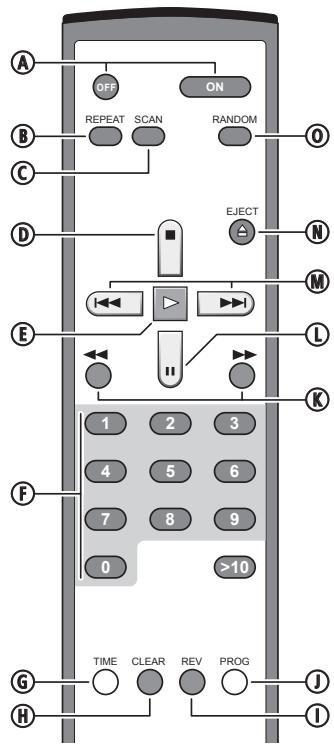

Fernbedienung RR-D97

Mando a Distancia RR-D97

De afstandsbediening RR-D97

Telecomando RR-D97

Fjarrkontroll RR-D97

IyR-RD97

Figure 3: Analog Outputs

Sorties analogiques

Analoge Ausgabe

Salidas Anológicas

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

^+ Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Laufsprecher) anschließen.
Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

Sie die Lautstärke herunterdrehen, bevor Sie den Verstärker ein- oder abschalten.

Notas Importantes

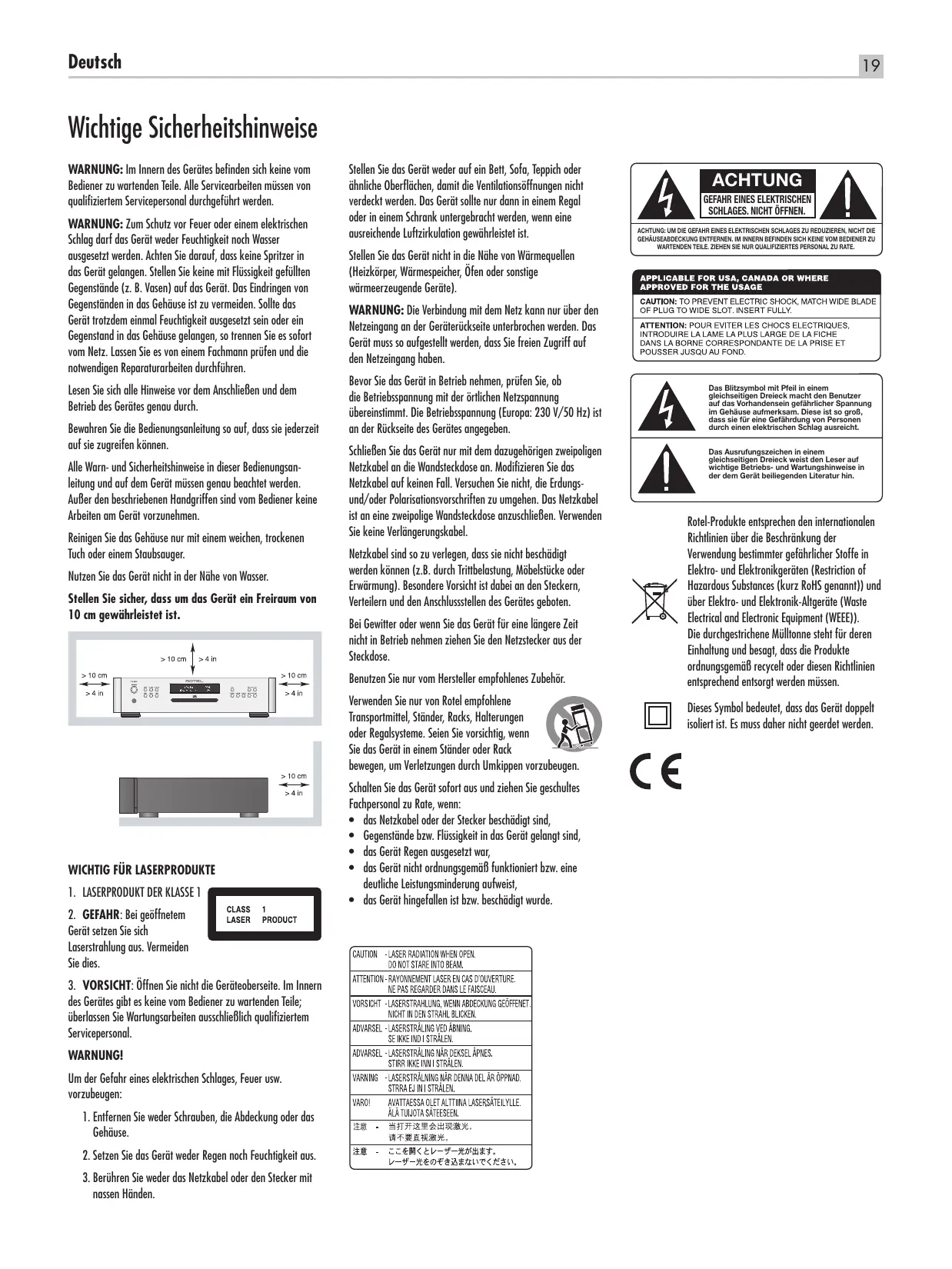

Wichtige Sicherheitshinweise

WARNING: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Servicearbeiten müssen von qualifizierten Servicepersonal durchgeführt werden.

WARNING: Zum Schutz vor Feuer oder einem elektrischen Schlag darf das Gerät weder Fechtigkeit noch Wasser ausgesetzt werden. Achten Sie darauf, dass keine Spritzer in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasan) auf das Gerät. Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollen das Gerät trotzdemomal Fechtigkeit ausgesetzt sein oder ein Gegenstand in das Gehäuse gelangen, so trennen Sie es sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.

Lesen Sie sich alle Hinweise vor dem Anschlieben und dem Betrieb des Gerätes bereits durch.

Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit auf sie zugreifen konnen.

Alle Warn- und Sicherheitschinweise in dieser Bedienungsanleitung und auf dem Gerüt müssen bereits beachtet werden. Außer den beschriebenen Handgriffen sind vom Bediener keine Arbeitene am Gerüt vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

Nutzen Sie das Gerät nicht in der Höhe von Wasser.

Stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist.

WICHTIG FÜR LASERPRODUKTE

1. LASERPRODUKT DER KLASSE 1
2. GEFAHR: Bei geöffnetem Gerät setzen Sie sich Laserstrahlung aus. Vermeiden Sie dies.
3. VORSICH: Öffnen Sie nicht die Geräteoberseite. Im Innern des Gerätes gibt es keine vom Bediener zu wartenden Teile; überlassen Sie Wartungsarbeiten ausschließlich qualifiziertem Servicepersonal.

WARNING!

Um der Gefahr eines elektrischen Schlages, Feuer usw. vorzubeugen:

1. Entfernen Sie während Schrauben, die Abdeckung oder das Gehäuse.
2. Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
3. Berühren Sie weder das Netzkabel oder den Stecker mit nassen Händen.

Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, damit die Ventilationsöffnungen nicht verdeckt werden. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

WARNING: Die Verbindung mit dem Netz kann nur über den Netzeingang an der Geräuterückseite unterbrochen werden. Das Gerät muss so aufgestellt werden, dass Sie freien Zugriff auf den Netzeingang haben.

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzpannung übereinstimmt. Die Betriebsspannung (Europa: 230V / 50Hz ) ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel ist an eine zweipolige Wandsteckdose anzuschreiben. Verwenden Sie keine Veränderungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Bei Gewitter oder wenn Sie das Gerät für eine längerere Zeit nicht in Betriebnehmenziehen Sie den Netzstecker aus der Steckdose.

Benutzen Sie nur vom Hersteller empfohlenes Zubehor.

Verwenden Sie nur von Rotel empfohlene Transportmittel, Ständer, Racks, Halterungen oder Regalsysteme. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer oder Rack bewegen, um Verletzungen durch Umkippen v

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerät Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
  das Gerat hingefallen ist bzw. beschädigt wurde.

GEFAHR EINES ELEKTRISCHEN SCHLAGLES. NICT OFFNEN.

ACHTUNG:UM DIE GEFRAH NIES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN,NICTHE GEAUSAEHEADCKING ENTERERN. IM INNERN BEFINDEN SICH KEINE VOM BEDIAIER zu WARTENDETY TEILE.ZIEHEN SE NUR QUALIFIZIERTES PERSONAL zu RATE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, INSERT ONLY.

ATTENTION: POUR EVITER LES CHOCES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Das Blitzysbogen with Pfeil in einem gleichseitigen Dreieck machten den Benutzer auf das Vorhandseinste gefährlicher Spannung im Gehase aufmerkam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausrecht.

Das Ausrufungszeichen in einem gleichseitigen Drieck weist den Leser auf wichtige Betriebs- und Wartungsshinweise in der dem Gerat beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmer gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannte)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stehen für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

Inhaltsverzeichnis

Figure 1: Bedienelemente und Anschlüsse 3

Figure 2: Fernbedienung RR-D97 3

Figure 3: Analoge Ausgänge 4

Figure 4: Digitalausgang 4

Wichtige Hinweise 4

Wichtige Sicherheitshinweise 19

Die Firma Rotel 20

Zum RCD-1520 20

Zudieser Anleitung 21

Eine Goverschaftsmaßnahmen 21

Aufstellung des Gerätes 21

Kennzeichnung der Geräteabbildungen 21

Netzspannung und Bedienung 21

Netzeingang 23

POWER-Schalter/-Anzeige und ON-/OFF-Tasten 21

Ausgangsanschlüsse 21

Analoge Ausgabe 21

Digitalausgang 22

12VTRIG-Eingang 22

EXT REM IN-Buchse 21 22

Computerschnittstelle 20 22

Infrarot-Fernbedienung 22

Display 22

Disc-Aufnahme 12 22

Laufwerksbedienung 22

PLAY-Taste E 22

STOP-Taste ① 22

PAUSE-Taste ⑤ 23

TRACK-Tasten (vorhergehender/nachster Titel) 16 17 M 23

ZIFFERNTASTEN F 23

SEARCH-Tasten (Suche vorwerts/rückwerts) 7 K 23

EJECT-Taste 23

WeitereFeatures. 23

PROGRAM-Taste 21

REVIEW-Taste ① 24

CLEAR-Taste H 24

RANDOM-Taste 24

REPEAT-Taste 24

SCAN-Taste 10 C 24

TIME-Taste ⑥ 24

Bei Störungen 24

Die POWER-Anzeige leuchtet nicht 24

Austauschen der Sicherung 25

Kein Ton 25

Technische Daten 25

Die Firma Rotel

Unsere Geschichte begann vor ungebähr 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzahligen MenschenECHten Horgenuss bereitet, denen gute Unterhaltung wichtig ist.

Rotel wurde von einer Familie gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Wir führn uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite entsprechendes wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst weniger belasten.

Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Loten reduzieren. Unse re neuen Class-D-Verträker (nicht digital) arbeiten bis zu 5-mal effizienter als ältere Verträker-Designs, ohne damit an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten sollen denise Produkte nicht nur die Umwelt, sie überzeugen auch klanglich.

Last, not least ist diese Anleitung auf Recyclingpapier gedruckt.

Dies sind bzw keine, aber wichtige Schritte. Und wir farschen weiter nach Verfahren und Materialien für einen saubereren und umwelt-freundlicheren Herstellungsprozess.

Vielen Dank, dass Sie sich für diese Rosel-Produkt entschieden haben. Wir sind sicher, dass Sie in den nachsten Jahren viel Freude daran haben werden.

Zum RCD-1520

Der RCD-1520 ist mit dem einen Ziel entwickelt worden, bei der Wiedergabe jeder Disc eine ausgesprochen detailgetreue, eindrucksvolle Klangqualität voller Nuancen zu gewährleisten. Ob es sich um eine herkömmliche CD, eine MP3- oder eine WMA-enkodierte Disc handelt - der RCD-1520 wird die Aufnahme originalgetreu reproduzieren.

Während der Entwicklungsphase ist das Designteam des RCD-1520 welt über die technisch messbare Performance hinausgegangen. Ein Team von Fachleuten hat im Laufe von unzählichen Hörtests ein Fine-Tuning durchgeführt und durch die Auswahl der besten Bauteile die Audio-Performance optimiert. Dies führt zu einer „unglaublich emotionalen Musikwiedergabe". Das, was der Kündler und die Toningieure auf der Disc aufgenommen haben, wird vom RCD-1520 genau so gespielt.

Der RCD-1520 ist mit beeindruckender Hardware wie einem ausgeklugelten D/A-Wandler vom namhaften britischen Hersteller Wolfson bestückt. Diese High-Performance-Stereo-Komponente ist speziell für Audiosysteme wie CD-Player, DVD-Player und Heimkinesysteme entwickelt worden.

In Kombination mit dem Balanced Design Concept ist damit eine Audio-Performance auf hochstem Niveau garantiert. Als Komponente in einem hochwertigen Audiosystem wird Ihnen dieser Rotel-CD-Player vielse JahreECHEN Horgenuss bieten.

Zu dieser Anleitung

Einige Vorsichtsmaßnahmen

Lesen Sie sich die BedienungsanleitungIBE vor der Inbetriebnahme genau durch. Neben grundsatzlichen Installations- und Bedienungshinweisen (itte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RCD-1520 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des CD-Players in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihr dem CD-Player beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.

Aufstellung des Gerätes

Möchten Sie den RCD-1520 auf ein Regal oder in einen Schrank stellen, so vergewissern Sie sich, dass diese stabil genug sind. Stellen Sie keine Komponenten auf den RCD-1520 und vermeiden Sie es, ihn extremer Wärme aussusetzen. Platzieren Sie ihn nicht auf einer Endstufe oder in der Höhe eines Heizkörpers. Die Klangqualität ist am besten, wenn das Gerät keinerlei Schwingungen ausgesetzt wird, wie sie z.B. in der Höhe von Laufsprechern auftreten.

Kennzeichnung der Geräteabbildungen

In der ausklappbaren Deckseite am Anfang der Bedienungsanleitung finden Sie Abbildungen der Gerätefront, der Geräterückseite und der Fernbedienung RR-D97. Diese Abbildungen sind mit Zahlen bzw. Buchstaben gekennzeichnet. Diese finden Sie in den Abschnitten dieser Bedienungsanleitung wieder, in denen die entsprechenden Funktionen behandelt werden. Zahlen, wie z.B. 1, beziehen sich auf die Bedienelemente an der Gerätefront und an der Geräterückseite. Die Tasten auf der Fernbedienung werden mit Buchstaben, wie z.B. A, beschrifft.

Netzspannung und Bedienung

Netzeingang

Der RCD-1520 wird von Rotel so eingestellt, dass er der in ihrem Land üblichen Wechselspannung (entweder 230 oder 120 Volt entspricht). Die Einstellung ist an der Geräterückseite angegeben.

HINWEIS: Sollen Sie mit Ihr dem CD-Player in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Der RCD-1520 ist direkt an eine zweipolige Wandsteckdose oder an die Gerätesteckdose einer anderen Komponente Ihres Audiosystems anzuschreiben. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sicher, dass der RCD-1520 abgeschaltet (d.h. der POWER-Schalter in der Aus-Position) ist. Schließen Sie nun das beiliegende Netzkabel an den Netzeingang an der Geräterückseite und ans Netz an.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längerere Zeit nicht zu Hause, sollen den Sie ihren CD-Player (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

POWER-Schalter/-Anzeige und ON-/OFF-Tasten A

Der POWER-Schalter befindet sich an der Gerätefront des RCD-1520. Drücken Sieihn zum Einsatzen des Gerätes. Der ihn umgebende Ring beginnt zu leuchten und zeigt damit an, dass der CD-Player eingeschaltet ist. Drücken Sie zum Ausschalten des CD-Players erneut den POWER-Schalter.

Befindet sich der POWER-Schalter in der Ein-Position, so konnen Sie die ON-/OFF-Tasten auf der Fernbedienung nutzen, um den CD-Player zu aktivieren oder in den Standby-Modus zu schalten. Im Standby-Modus leuchtet der den Power-Schalter umgebende Ring, während das Display ausgeschaltet ist.

HINWEIS: Verwenden Sie eine Geräteckdose zum Ein- und Ausschalten des CD-Players, sollen den POWER-Schalter in der Ein-Position halten. Liegt am Gerät Spannung, schaltet es sich automatisch ein.

Ausgangsanschluss

Der RCD-1520 verfügbar an der Geräterückseite über analoge und digitale Ausgangsanschlüsse. Über die analogen Ausgänge wird ein analoges Signal vom eingebauten D/A-Wandler zu einer herkömmlichen analogen Audiokomponente geleitet. Am Koaxial-Digitalausgang liegt ein digitales Ausgangssignal an, das zu externen D/A-Wandlern oder Digitalprozessoren gesendet wird.

HINWEIS: Beim Verkabeln und Anschlieben sollenn alle Systemkomponenten generell abgeschelt sein, um laute Gerausche zu vermeiden, die zu einer Beschädigung der Laufsprecher führen können.

Analoge Ausgänge [10]

[Siehe Anschlussdiagramm in Figure (Abb.) 3]

Zwei Cinch-Analoganschlüsse stehen am RCD-1520 zur Verbindung mit den Eingängen eines Vorverständrakers, Vollverständrakers bzw. Receivers zur Verfügung.

Wahlen Sie hochwertige Audioverbindungskabel. Schlieben Sie den Ausgang des linken Kanals des RCD-1520 an den linken Eingang am Vorverträger bzw. einer anderen Komponente an. Verbinden Sie den rechten Ausgang des RCD-1520 mit dem rechten Eingang des Vorverträgers bzw. einer anderen Komponente.

Digitalausgang 19

[Siehe Anschlussdiagramm in Figure (Abb.) 4]
Verwenden Sie einen externen D/A-Wandler oder sonstigen Digitalprozessor, so besoinigen Sie einen digitalen Datenstrom vom RCD-1520. Dieses Signal steht an der digitalen Ausgangsbuchse zur Verfugung. Verwenden Sie ein Standard-75-Ohm-Koaxial-Digitalkabel, um den Digitalausgang des RCD-1520 mit dem Digitaleingang am externen D/A-Wandler zu verbinden.

Bei Wiedergabe von CD-DA-, MP3- und WMA-Discs sorgt der Digi-talausgang für einen PCM-Datenstrom. Wirde eine dts-CD gespielt, so wird ein dts-Datenstrom zur Verfugung gestellt.

HINWEIS: Wirde eine HDCD-Disc gespielt, so erscheidt „HDCD" im Display. Der analoge Ausgang ist jeder nicht HDCD-dekodiert.

12VTRIG-Eingang

Der RCD-1520 kann über ein 12-Volt-Trigger-Signal aktiviert werden. Der Trigger-Eingang akzeptiert Gleich- und Wechselspannungssignale von 3 bis 30 Volt. Ist ein Kabel an den 12-Volt-Eingang angeschlossen und liegt ein Trigger-Signal an, wird der RCD-1520 aktiviert. Liegt kein Trigger-Signal mehr an, schaltet das Gerät in den Standby-Modus. Die POWER-Anzeige leucht im Gegensatz zum Display weiter und das Gerät ist deaktiviert.

HINWEIS: Mochtien Sie die 12-Volt-Trigger-Funktion nutzen, so setzen Sie den POWER-Schalter in der Ein-Position.

EXT REM IN-Buchse 20

Über diese 3,5-mm-Buchse kann der RCD-1520 die Signale eines Standard-Infrarot-Empfängers empfangen. Dieses Ausstattungsmerkmal ist weitere hilfreich, wenn das Gerät in einen Schrank eingebaut oder der Sensor verdeckt ist. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

Computerschnittstelle 20

Der RCD-1520 kann über einen Computer mit spezieller Audio-Software betrieben werden. Dabei werden die Betriebscodes, die der RCD-1520 normalerweise von der Fernbedienung RR-D97 erhält, vom Computer gesendet.

Anschluss bietet der COMPUTER I/O-Eingang an der Geräterückseite. Die Verbindung zu diesen Eingängen kann über einen RJ-45-8-Pin-Stecker hergestellt werden. Diese Stecker werden normalerweise bei der 10-BaseT UTP-Ethernet-Verkabelung genutzt.

Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebscodes erhalten Sie bei ihrem autorisierten Rotel-Fachhändler.

Betrieb

Der RCD-1520 kann über die Bedienelemente an der Gerätefront oder von den entsprechenden Tasten der beiliegenden Fernbedienung aus bedient werden. Detaillierte Hinweise zu jedem dieser Bedienelemente finden Sie unter. Die meisten Funktionen sind sowohl über die Bedienelemente an der Gerätefront als auch über die Fernbedienung aktivierbar. Es gibt jedoch Tasten, die ausschließlich an der Frontseite oder auf der Fernbedienung zu finden sind. Diese werden in der Anleitung entsprechend ausgewiesen.

Infrarot-Fernbedienung

Vor Inbetriebnahme der Infrarot-Fernbedienung setzen Sieitte die beiden beiliegenden Batterien „UM-4/AAA" ein. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. Legen Sie die Batterien mit richtiger Polarität (beachteten Sie die Zeichen + und-) ein. Schlieben Sie den Batteriefachdeckel, so dass er einrastet.

Richten Sie die Infrarot-Fernbedienung auf den Fernbedienungssensor [6]. This is the best way to find out the location of the CVDs.

Display

Über das beleuchtete Display erhält der Bediener nutzliche Informationen über den Status des Gerätes, aktivierte Sonderfunktionen und Titelnummer/Spieldauer der gerade gespielten Disc. jeder dieser Anzeigen wird im Folgenden einzel Beschreiben.

Disc-Aufnahme 12

Die mittig in den RCD-1520 eingebaute Vorrichtung nimmt die Disc auf und schiebt sie in das Laufwerk. Legen Sie die Disc mit der bedruckten Seite nach oben ein. Nach dem Laden der Disc erscheidt die Anzahl der Titel im Display.

Laufwerksbedienung

Über die im Folgenden beschrieben Tasten werden die laufwerksbezogenen Funktionen aktiviert. Bis auf weniger, in der Anleitung ausgewiesene Ausnahmen sind alle Funktionen über die Bedienelemente und den Infrarot-Fernbedienungsgeber aktivierbar.

PLAY-Taste 国⑥

Drücken Sie die PLAY-Taste▶ nach Einlagen der Disc, um die Wiedergabe zu starten. Während der Wiedergabe werden im Display befindem PLAY-Symbol die Titelnummer und die abgelaufene Spieldauer des laufenden Titels angezeigt. Normalerweise wird mit der Wiedergabe des ersten Titels auf der Disc begonnen. Jedoch kann der RCD-1520 vor dem Drücken der PLAY-Taste über die TRACK-Tasten und die Ziffern-tasten (siehe unter) so eingestellt werden, dass die Wiedergabe mit einem anderen Titel beginnt.

STOP-Taste 4D

Drücken Sie die Stop-Taste einmal, um die Wiedergabe zu stoppen. Drücken Sie die PLAY-Taste , um die Wiedergabe an der Stelle fortzusetzen, an der sie gestoppt wurde. Wird die STOP-Taste zweimal gedrückt, stoppt die Disc-Wiedergabe und im Display erscheint STOP. Programme werden gelöscht (siehe unter). Wird nach zweimaligem Drücken der Stop-Taste die PLAY-Taste gedrückt, so beginnt der RCD-1520 mit der Wiedergabe des ersten Titels auf der Disc.

PAUSE-Taste 国①

Die PAUSE-Taste II wird gedrückt, um die Wiedergabe vorübergehend zu unterbrenen. Während der Wiedergabepause dreht sich die Disc weiter und die Wiedergabe wird an der aktuellen Position fortgesetzt. Die PAUSE-Anzeige leuchtet im Display. Durch Drücken der PLAY-Taste wird die Wiedergabe der Disc fortgesetzt.

TRACK-Tasten (vorhergehender/nachster Titel) 16 17 M

Mit diesen Tasten können Titel auf der Disc angewählt werden. Wird die TRACK-Taste▶h während der Wiedergabe gedrückt, springt das Gerät zum Anfang des nachfolgenden Titels. Durch Drücken der TRACK-Taste▶k gehrt der RCD-1520 zum Anfang des geraden gesplieten Titels zurück. Drücken Sie die TRACK-Taste▶zweimal kurz hintereinander, so keht das Gerät zum Anfang des vorhergehenden Titels zurück. Im Display erscheint die Nummer des neuen Titels.

These Tasten können auch genutzt werden, um vor dem Drucken der PLAY-Taste einen Titel auszuwahlen oder um Titel im PROGRAM-Modus zu speichern (siehe unter). Drucken Sie die entsprechende TRACK-Taste so oft, bis Sie den gewünschten Titel angewählt haben.

Im PROGRAM-Modus konnen Sie mit Hilfe der TRACK-Tasten von einem programmierten Titel zum nachsten springen.

ZIFFERNTASTEN F

Nur auf der Fernbedienung

Die elf Zifferntasten (1 bis 10 und >10 ) auf der Fernbedienung die- nen zur direkten Eingabe der Nummer eines Titels, der wiedergegeben werden soll.

Die ersten zehn Titel einer Disc können durch Drücken der entsprechenden Tasten angewählt werden. Um z.B. den dritten Titel zuspielen, drücken Sie Taste 3 auf der Fernbedienung. Um den 10. Titel zuspielen, drücken Sie O.

Beim Zugriff auf einen Titel mit einer hohenen Nummer als 10, drucken Sie zunachst auf die >10 -Taste und anschließend auf die Taten für die Titelnummer. Mocht den Sie beispisseweise Titel 14 anwahlen, so drucken Sie auf die >10 -Taste und anschließend auf die Taste 4. Mocht den Sie beispisseweise Titel 23 anwahlen, so drucken Sie zwei mal auf die >10 -Taste und anschließend auf die Taste 3. Die Nummer des ausgewählten Titels wird im Display angezeigt.

Die Zifferntasten dieren außer dem zur Wahl von Titeln beim Programmieren (siehe Abschnitt „PROGRAM-Taste").

SEARCH-Tasten (Suche vorwärts/rückwärts) 2K

Über diese Tasten können Sie den schellen Vor- und Rücklauf einstellen. Durch einmaligesücken dieser Tasten beginn't die Suche vorwarts/rückwarts mit dem 2fachen der Normalgeschwindigkeit. Durch wiederholtesücken von oder können Sie das 4fache, 8fache, 16fache und 32fache der Normalgeschwindigkeit aktivieren. Durch einen weiteren Tastedruck auf oder sowie durchücken der PLAY-Taste keht der RCD-1520 in die normale Wiedergabegeschwindigkeit zurück. Bei aktivierter Funktion wird die Musik schnell gespielt.

EJECT-Taste

Wird eine Disc in die Disc-Aufnahmevorrichtung [ɪz] gelegt, wird sie in das Disc-Laufwerk gezogen. Drücken Sie zur Ausgabe der Disc

entweder die EJECT-Taste an der Gerätefront 6 oder auf der Fernbedienung N.

Drücken Sie unbeabsichtigt eine der beiden Tasten, so konnen Sie die Disc durch nochmaliges Drücken wieder laden.

Weitere Features

Der RCD-1520 ist sehr bediener freundlich. Neben den oben aufgeführten Ausstattungsmerkmalen bietet er weitere Features, wie z.B. die Möglichkeit, Titel zu programmieren, eine Disc, ein Programm oder einen Titel zu wiederholen, die Titel auf einer Disc in zufälliger Reihenfolge abzuspielen, automatisch die ersten 10 Sekunden jedem Titels anzuspielen und zwischen unterschiedlichen Zeitanzeigen zu wahren.

PROGRAM-Taste 2①

Über diese mit PROG gekennzeichnete Taste können Sie mehr als 20 Titel einer Disc in beliebiger Reihenfolge speichern und beispiele-weise nacheinander Titel 5, Titel 3 und Titel 8 abspielen.

HINWEIS: MP3- und WMA-Discs können nicht programmiert werden.

Programmiervorgang:

1. Legen Sie eine Disc ein. Der RCD-1520 liest den Inhalt der Disc. Sie können die PLAY-Taste drücken, wenn Sie die Titel während des Programmierens horen möhen.
2. Drücken Sie die PROGRAM-Taste an der Gerätefront oder auf der Fernbedienung. Die PROGRAM-Anzeige „P:00" entscheid im Display des RCD-1520. Das Gerät wartet nun auf die Eingabe der ersten Titelnummer.
3. Geben Sie die ersten Titelnummer über die ZIFFERNTASTEN ein. Der gewählte Titel wird automatisch gespeichert. Im Display erscheint die Anzeige „P:01" und gibt damit an, dass der ersten Titel erfolgreich gespeichert wurde. Geben Sie alle zu speichernden Titel über die ZIFFERNTASTEN ein. jeder Titel wird bei der Eingabe direkt gespeichert, d.h., ein erneutes Drücken der PROGRAM-Taste ist nicht erforderlich.
4. Mochtchen Sie Titel über die TRACK-Tasten [16] [17] an der Gerätefront programmieren, so wahlen Sie die Nummer des ersten Titels über diese Tasten. Um weitere Titel zu speichern, wahren Sie diese mit den TRACK-Tasten aus und bestätigen dies, in dem Sie jeder Mal die PROGRAM-Taste drücken.

Haben Sie ein Programm gespeichert, bleibt der RCD-1520 so lange im PROGRAM-Modus, bis Sie die EJECT-Taste oder zweimal hintereinander die STOP-Taste drücken. Drücken Sie jetzt die PLAY-Taste, so wird anstelle der gesamten CD das gespeicherte Programm gespielt. Die Wiedergabe beginnt mit dem ersten gespeicherten Titel.

Ist ein Programm gespeichert, so werden die meisten Funktionen nur für die im Programm gespeicherten Titel aktiviert und nicht, wie bei der normalen Wiedergabe, für die gesamte Disc. So springt das Gerä beispisseweise mit Drücken der rechten TRACK-Taste zum nachsten Titel des gespeicherten Programmes und nicht zum nachsten Titel auf der Disc. Genauso ist es nach Drücken der REPEAT-Taste (siehe unter),

wonach alle im Programm gespeicherten Titel und nicht alle Titel auf der Disc wiederholt werden.

HINWEIS: Die Zufallswiedergabe kann bei aktivierter Programmwiedergabe nicht genutzt werden.

REVIEW-Taste ③①

Nutzen Sie diese Taste, um zu prufen, welche Titelnummern im PROGRAM-Modus gespeichert worden sind. Nach dem ersten Drücken erschinen die erstige gespeicherte Titelnummer und die Anzeige „Prog Review" im Display. Drücken Sie in dieser Zeit erneut die REVIEW-Taste, wird der REVIEW-Modus fortgesetzt und die Nummer des nachsten gespeicherten Titels im Display angezeigt. Auf diese Weise konnen Sie nacheinander alle im Programm gespeicherten Titel abrufen.

Wird die REVIEW-Taste nicht gedrückt, so wird der REVIEW-Modus nach fünf Sekunden beendet. Das Gerät kehrt in den Modus zurück, in dem es sich befand, bevor Sie mit dem Überprüfen des Programminhaltes begonnen haben, oder setzt die Programmwiedergabe mit dem aktuellen Titel fort.

Über die CLEAR-Taste haben Sie die Möglichkeit, im REVIEW-Modus bestimmte Titelnummern aus dem Programm zu Löschen (siehe unter).

CLEAR-Taste

Nur auf der Fernbedienung

These Taste dient während des oben beschriebenen REVIEW-Modus zum Löschen von bestimmten Titelnummern aus einem Programm. Durchlaufen Sie den REVIEW-Prozess solange, bis die gesuchte Titelnummer erscheidt. Nun drücken Sie anstelle der REVIEW-Taste die CLEAR-Taste und Löschen damit den angezeigten Titel. Anschließend konnen Sie mit dem Überprüfen des Programminhaltes fortfahren.

RANDOM-Taste 4⑥

Wird these Taste gedrück, schaltet der RCD-1520 auf Zufallswiedergabe. Sind alle Titel einzelmal wiedergegeben worden, hört das Gerät automatisch auf zu speilen, es sei dess, der REPEAT-Modus wurde aktiviert (siehe unter). In thisem Fall wird die Zufallswiedergabe solange fortgesetzt, bis die STOP-Taste gedrück wird. Bei aktivierter RANDOM-Taste erscheidt das Icon im Display.

REPEAT-Taste ⑨

Durch Drücken dieser Taste haben Sie die Möglichkeit, den gerade gespieiten Titel oder die gesamte Disc solange zu wiederholen, bis Sie die Funktion über die REPEAT-Taste deaktivieren oder bis die STOP-Taste gedrückt wird. Drücken Sie die REPEAT-Taste einmal, wiederholt der RCD-1520 nur den gerade gespielen Titel, im Display wird das Icon angezeigt. Drücken Sie die REPEAT-Taste ein zweites Mal, wiederholt der RCD-1520 die gesamte Disc. Im Display erscheidt ein zweites Icon. Wird die REPEAT-Taste ein drites Mal gedrückt, wird diese Funktion damit deaktiviert.

Wie oben bereits erwähnt, kann die REPEAT-Funktion mit der RANDOM-Funktion kombiniert werden. Die Funktionen REPEAT und RANDOM können auch bei Wiedergabe von CD-DA-Discs zusammen aktiviert werden.

HINWEIS: Mit Drücken der EJECT-Taste wird die REPEAT-Funktion automatisch deaktiviert.

SCAN-Taste

Wird diese Taste gedrückt, spiel der RCD-1520 nacheinander die ersten 10 Sekunden aller Titel auf der Disc (oder des gespeicherten Programmes) an. Im Display erscheint das Icon I. Zum Beenden der SCAN-Funktion und zum Fortsetzen der normalen Wiedergabe mit dem gerade gesplieten Titel drücken Sie noch einmal die SCAN-Taste oder Sie drucken die PLAY-Taste E.

Die Funktionen RANDOM und SCAN können auch bei Wiedergabe von CD-DA-Discs zusammen aktiviert werden.

TIME-Taste ⑥

Normalerweise zeigt der RCD-1520 die abgelaufene Spieldauer des laufenden Titels an. Über die TIME-Taste haben Sie nun die Mänglichkeit, weitere Zeitanzeigen aufzurufen. Drücken Sie die TIME-Taste einmal, so wird im Display die verbleibende Spieldauer von der jeweiligen Wiedergabeposition bis zum Ende des laufenden Titels angezeigt. Wir die TIME-Taste ein zweites Mal gedrückt, erscheidt die auf der gesamten Disc (oder die vom gespeicherten Programm) verbleibende Zeit. Erscheinen die alternative Zeitanzeigen, wird das Icon „R” im Display angezeigt. Drücken Sie die TIME-Taste ein drittes Mal, so sehen Sie im Display wiederum die abgelaufene Spieldauer des laufenden Titels.

HINWEIS: Bei der Wiedergabe von MP3- und WMA-Discs können nur die abgelaufene Spieldauer und die verbleibende Spieldauer des aktuellen Titels angezeigt werden.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollen den zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfachen Bedienungsfehlern oder fehlerhaften Anschlüssen. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhändler.

Die POWER-Anzeige leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnen die POWER-Anzeige und die grundlegenden Bereiche im Displayfenster zu leuchten, wenn der RCD-1520 an eine stromführung Wandsteckdose angeschlossen ist und der POWER-Schalter gedrück wird. Leuchten sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischen sitzenden Schalter abgeschelt werden ist.

Austauschen der Sicherung

Funktioniert ein anderes elektrisches Gerät und der RCD-1520 nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie das Gerät vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhändler auswechseln.

Kein Ton

Prufen Sie, ob die Kabel zwischen dem RCD-1520 und dem Verträker ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass der RCD-1520 am Verträker als Signalquelle eingestellt wurde. Vergewissern Sie sich, dass das Tape-Monitor-System des Verträkers nicht aktiviert ist. Prufen Sie alle Verbindungskabel zwischen dem Verträker und den Laufsprechn.

Technische Daten

THD + Rauschen (bei 1 kHz)	0,0045 %
Intermodulationsverzerrung (bei 1 kHz)	0,0045 %
Frequenzgang (+/−0,5 dB)	20 - 20.000 Hz
Kanalgleichgewicht	+/-0,5 dB
Phasenlinearität	+/-0,5 Grad
Kanaltrennung (bei 1 kHz)	>98 dB
Gerauschspanningsabstand	>100 dB
Dynamikbereich	>96 dB
D/A-Wandler	Wolfson
Gleichlaufschwankungen	quarzstabilisiert
Ausgangsimpedanz	100 Ohm
Digitalausgang (koaxial)	0,5 Volt, Spitze/Spitze
Impedanz (Digitalausgang)	75 Ohm
Stromversorgung
Europa:	230 V, 50 Hz
USA:	120 V, 60 Hz
Leistungsaufnahme	20 Watt
Abmessungen (B × H × T)	431 × 99 × 320 mm
Höhe der Gerätefront (für Rack-Einbau)	88,1 mm
Nettogewicht	6,5 kg

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co. Ltd., Tokio, Japan.

De lichtnetindicator werkt nicht 39

Technische Gegevens 39

Wij van Rotel

De lichtnetindicator werkt nicht

Vertrieb: B&W Group Germany GmbH

Kleine Heide 12

D-33790 Halle/Westf., Deutschland

Tel.: 05201 / 87170

Fax: 05201 / 73370

E-Mail: [e-mail]

www.rotel-hifi.de

www.rotel.com
