BEDIENUNGSANLEITUNG RCD-971 ROTEL

Im Innern befinden sich keine vom Bediener zu wartenden Teile. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Warnhinweis:

Um die Gefahr von Feuer oder eines elektrischen Schlags zu vermeiden, darkeine Feuchtigkeit in das Geräteinnere gelangen. Feste Gegenstände)durfen nicht in das Gehäuse gesteckt werden. Sollte trotzdem ein fester Gegenstand oder Feuchtigkeit in das Gerät gelangen, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie das Gerät von einem Fachmann prufen und die notwendigen Reparaturarbeiten durchführung.

GEFAHR: Durch Öffnen des Gehäuses setzen Sie sich unsichtbarer, gefährlicher Laserstrahlung aus.

VORSICHT: Beachten Sie die in dieser Anleitung gegebenen Hinweise zum Umgang mit Bedienelementen, zu den Einstellmöglichkeiten oder zu den Bedienungsvorschriften. Ansonsten laufen Sie Gefahr, sich gefährlicher Strahlung auszusetzen.

Lesen Sie sich die Bedienungsanleitung vor dem Anschlieben und der Inbetriebnahme des RCD-971 möglich durch. Die Bedienungsanleitung solle so aufbewahrt werden, daß sie jederzeit zugänglich ist.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Reinigen Sie den RCD-971 nur mit einem sauberen, trockenen Tuch.

Die Ventilationsöffnungen am Gerät dürfen nicht blockiert werden. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Stellen Sie das Gerät nicht an einem Ort auf, an dem keine ausreichende Luftzufuhr gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauchrank.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie den RCD-971 nur mit dem zum Gerät gehörenden zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Das Stromkabel sollte nicht im Gehbereich verlegt werden. Ferner sollte es nicht an Stellen liegen, wo es durch darauf stehende bzw. dagegen gelehnte Gegenstände oder durch Erwärung beschädigt werden können. Besonderss gefährdet sind die Bereiche Kabel, Stecker, Netzsteckdose und der Punkt am Gerät, an dem das Kabel austritt.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen, trennen Sie es von der Wandsteckdose ab.

Schalten Sie den RCD-971 sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelamt sind,
das Gerät Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerat hingefallen ist bzw. beschädigt wurde.

Der RCD-971 sollte nur wie vom Hersteller empfohlen transportiert oder aufgestellt werden.

llnhaltsverzeichnis

[die mit einem Kreis markierten Zahlen beziehensich auf die Abbildungen]

Zudieser Anleitung 13

Einige Vorsichtsmaßnahmen 13

Positionierung 13

Netzspannung und Bedienung 13

Netzanschluß 20 13

Netzschalter 8 und Betriebsanzeige 1 13

Ausgangsanschluss 13

Analog-Ausgangsbuchsen 13

Digital-Ausgangsbuchse 19 14

Betrieb 14

Infrarot-Fernbedienungsgeber 14

Display 7 14

CD-Schublade 6 14

Laufwerksbedienung 14

OPEN/CLOSE-Taste (Öffnen/Schließen) 13 21 14

PLAY-Taste 14 34 14

STOP-Taste 15 26 14

PAUSE-Taste 16 27 15

TRACK-Tasten (vorhergehender/nächster Titel) 17 33 15

Zifferntasten (nur auf dem Fernbedienungsgeber) 22 15

SEARCH-Tasten (Sucherückwärts/vorwärts) 11 32 15

Zusätzliche Ausstattungsmerkmale 15

HDCD-LED 2 15

PROGRAM-Taste 3 29 15

REV(IEW)-Taste 4 31 16

CLEAR-Taste (nur auf der Fernbedienung) 30 16

RANDOM-Taste 5 25 16

REPEAT-Taste 9 23 16

SCAN-Taste 10 24 16

TIME-Taste 12 28 16

Technische Daten 17

Zu dieser Anleitung

Vielen Dank für Ihr Vertrauen in die Marke Rotel. Mit seinem Prazisionslaufwerk, einem 20-Bit-8fach-Oversampling-Digitalschaltkreis, Dual-Differential-20-Bit-D/A-Wandlern und Rotels Balanced-Design-Konzept garantiert der Stereo-CD-Player RCD-971 erstklassigen Klang und ist damit eine ideale Komponente für jeder qualitativ hochwertige Audiosystem.

Einige Vorsichtsmaßnahmen

Lesen Sie sichitte die Bedienungsanleitung vor der Inbetriebnahme genau durch. Nebengrundsatzlichen Installations- und Bedienungshinweisen enthalt sie wertvolle Informationen zu verschiedene Systemkonfigurationen mit dem RCD-971 sowie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RCD-971 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des RCD-971 in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen Ihr's CD-Players führen, für die Sie keinerlei Garantieansprüche geltend machen können.

Schicken Sie die Ihrem CD-Player beiliegende
Garantianforderungskarte ausgefüllt an den Rotel-Distributor in
Ihrem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie
belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald
Sie eine Garantieleistung in Anspruchephemen.

Positionierung

Möchten Sie den RCD-971 auf ein Regal oder in einen Schrank stellen, so vergewissern Sie sich, daß diese stabil genug sind. Stellen Sie keine schweren Komponenten auf den RCD-971 und vermeiden Sie es,ihn extremer Wärme auszusetzen. Plazieren Sieihn z.B. nicht auf einer Endstufe oder in der Höhe eines Heizkörpers. Die Klangqualität ist am besten, wenn das Gerät keinerlei Schwingungen ausgesetzt wird, wie sie z.B. in der Höhe von Laatsprechern aufreten.

Netzspannung und Bedienung

Netzanschluß 20

Der RCD-971 wird von Rotel so eingestellt, daß er der in ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50Hz oder 60Hz ) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollten Sie mit ihrem RCD-971 in ein anderes Land umziehen, kann die Einstellung des CD-Players geändert werden, so daß er mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Das Netzkabel sollte an eine zweipolige Wandsteckdose oder an eine geschaltete Zubehörsteckdose einer anderen Komponente Ihres Audiosystems angeschlossen werden. Verwenden Sie kein Verlängerungskabel.

Stellen Sie sicher, daß der RCD-971 abgescheltet (d.h. der Netzschalter in der "Aus"-Position) ist, bevor das Gerät ans Netz angeschlossen wird.

Sind Sie für längerere Zeit nicht zu Hause wie z.B. bei einer mehrwöchigen Urlaubsreise, sollen den Sie ihren CD-Player (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

Netzschalter 8 und Betriebsanzeige 1

Der Netzschalter ist in die Gerätefront des RCD-971 integriert. Zum Einsatzen drücken Sie den Netzschalter. Die Betriebsanzeige über dem Schalter und das Display beginnen zu leuchten und zeigen an, daß der CD-Player eingeschaltet ist. Drücken Sie zum Ausschalten des CD-Players erneut den Netzschalter.

Hinweis: Ist der CD-Player an eine geschaltete Zubehörsteckdose angeschlossen, sollen den Sie ihn eingeschaltet让他们. Er ist dann sofort spielbereit, wenn Netzspannung anliegt.

Ausgangsanschluss

Beim RCD-971 haben Sie die Auswahr zwischen zwei verschieden Ausgangsanschlüssen - analyge Ausgangsbuchsen zur Verbindung des integrierten D/A-Wandlers mit herkömmlichen analogen Audiokomponenten und einem Koaxial-Digitalausgang zum Anschluß an ein digitales Audiogerät wie einen externen D/A-Wandler oder Digitalprozessor.

Hinweis: Beim Verkabeln und Anschlieben sollen der CD-Player generell abgescheltet sein.

Analog-Ausgangsbuchsen 18

(siehe Anschlußdiagramm in Abbildung 2)

Ein Paar Cinch-Analoganschlüsse stehen am RCD-971 zur Verbindung mit den Eingängen eines Audio-Vorverträkers, -Vollverträkers bzw. Receivers zur Verfügung.

Wahlen Sie qualitativ hochwertige Audio-Verbindungskabel. Schließen Sie den Ausgang des linken Kanals des RCD-971 an den linken Eingangskanal am Vorverträger bzw. einer anderen Komponente an. Verbinden Sie den rechten Ausgang des RCD-971 mit dem rechten Ausgangskanal des Vorverträgers bzw. einer anderen Komponente.

Digital-Ausgangsbuchse 19

(siehe Anschlußdiagramm in Abbildung 3)Wird diese Buchse mit einem digitalen Audiogerät (D/A-Wandler, Digital-Sound-Protessor) verbunden, können Digitalsignale von CDs direkt vom CD-Player übertragen werden, ohne daß sie vorher in Analogsignale umgewandelt werden.

Verwenden Sie ein 75-Ohm-Koaxial-Digitalkabel und verbinden Sie damit die Koaxial-Ausgangsbuchse des RCD-971 mit der Digital-Eingangsbuchse am externen D/A-Wandler oder digitalen Audiogerät.

Betrieb

Der RCD-971 kann über die Bedienelemente an der Gerätefront oder über die Tasten des beiliegenden Fernbedienungsgebers bedient werden. Detaillierte Hinweise zu den einzelnen Funktionen finden Sie unter.Bis auf weniger, in der Anleitung entsprechend ausgewiesene Ausnahmen konnen die Funktionen über die Bedienelemente und über die Fernbedienung aktiviert werden.

Infrarot-Fernbedienungsgeber

Vor Inbetriebnahme des Infrarot-Fernbedienungsgebers setzen Sieitte die beiden beiliegenden Batterien der GroBe "AAA" ein. Nehmen Sie den Batteriefachdeckel an der Rückseite des Fernbedienungsgebers ab. Legen Sie die Batterien mit richtiger + / - Polaritat (beachten Sie die + / - Zeichen auf dem Batteriefachboden und auf den Batterien) ein. Schlieben Sie den Batteriefachdeckel, so daß er einrastet.

Richten Sie den Infrarot-Fernbedienungsgeber auf den Fernbedienungssensor. Diese befindet sich im Display-Bereich an der Gerätefront des RCD-971.

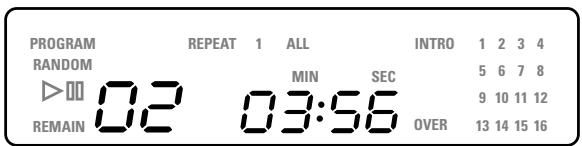

Display 7

Über das beleuchtete Display erhält der Bediener nützliche Informationen über den Status des Gerätes, aktivierte Zusatzfunktionen und Titelnummer/Spieldauer der gerade gespielen CD. jeder dieser Funktionen wird im folgenden einzel bescriben.

CD-Schublade

Das Gerät verfügbar über ein mittig angeordnetes Laufwerk. Die CD-Schublade ist motorgetrieben und kann zum Einlagen einer CD ausgefahren und zum Abspielen der CD eingefahren werden.
Legen Sie die CD mit der bedruckten Seite nach oben ein. Stellen Sie sicher, daß die CD zentriert in der CD-Schublade liegt.

Die Lade kann durch Drücken der OPN/CLS-Taste und durch Druppen der PLAY-Taste eingefahren werden.

Laufwerksbedienung

Über die im folgenden beschrieben Tasten werden die laufwerksbezogenen Funktionen kontrolliert. Bis auf weniger, in der Anleitung ausgewiesene Ausnahmen sind alle Funktionen über die Bedienelemente und den Infrarot-Fernbedienungsgeber aktivierbar. Die mit einem Kreis versehene Zahl hält Ihnen, die Tasten in den Abbildungen des RCD-971 und des Infrarot-Fernbedienungsgebers am Anfang der Bedienungsanleitung zu finden.

OPEN/CLOSE-Taste (Öffnen/Schlieben) 13 21

Durch Drücken dieser mit OPN/CLS gekennzeichneten Taste wird die CD-Schubblade geöffnet. Durch erneutes Drucken wird die CD-Schublade geschlossen. Die CD-Schublade kann auch durch Drucken der PLAY-Taste geschlossen werden.

Bei geöffneter CD-Schublade erscheint im Display das Wort "OPEN". Wird die CD-Schublade eingefahren und ist keine CD eingelegt, so erscheint im Display "NO dISC". Wird die CD-Schublade mit eingelegter CD eingefahren, erscheint im Display die Anzahl der Titel auf der CD und die Gesamtspieldauer in Minuten und Sekunden.

PLAY-Taste

Drücken Sie diese Taste, um die Wiedergabe zu starten. Ist die CD-Schublade geöffnet, wird sie durch Drücken der PLAY-Taste automatisch geschlossen. Während der Wiedergabe erscheinen im Display darüber dem PLAY-Symbol die Titelnummer und die abgelaufene Spieldauer des laufenden Titels.

Normalerweise wird mit der Wiedergabe des ersten Titels auf der CD begonnen. Jedoch kann der CD-Player vor dem Drucken der PLAY-Taste über die TRACK-Tasten oder die Zifferntasten des Fernbedienungsgebers (siehe unter) so eingestellt werden, daß die Wiedergabe mit einem anderen Titel beginnnt.

STOP-Taste

Drücken Sie diese Taste, um die Wiedergabe zu stoppen. Wirn nach Drücken der STOP-Taste die PLAY-Taste gedrückt, so beginnt der CD-Player mit der Wiedergabe des ersten Titels. Drücken Sie die STOP-Taste zweimal schnell hintereinander, so dient diese Taste zum Löschen von Programmen (siehe unten).

PAUSE-Taste

Drücken Sie die PAUSE-Taste, um die Wiedergabe vorübergehend zu unterbrenen. Während der Wiedergabepause dreht sich die CD weiter, und das PAUSE-Symbol leuchtet.

Bei erneutem Drucken der PAUSE-Taste oder bei Drucken der PLAY-Taste erlischt die Anzeige und die Wiedergabe wird von der Position, an der sie unterbrochen wurde, fortgesetzt.

TRACK-Tasten

(vorhergehender/nächster Titel)

Mit diesen Tasten konnen Titel auf der CD angewählt werden.
Wird die rechte TRACK-Taste während der Wiedergabe gedrückt, springt der CD-Player zum Anfang des nachfolgenden Titels.
Durch Drucken der linken TRACK-Taste keht der CD-Player zum Anfang des geraden gespielen Titels zurück. Drucken Sie die linke TRACK-Taste zweimal kurz hintereinander, so keht der CD-Player zum Anfang des vorhergehenden Titels zurück. Im Display erscheint die Nummer des neuen Titels.

These Tasten können auch genutzt werden, um vor dem Drucken der PLAY-Taste einen Titel auszuwahlen oder um Titel im PROGRAM-Modus zu speichern (siehe unter). Drucken Sie die entsprechende TRACK-Taste so lange, bis Sie den gewünschten Titel angewählt haben.

Im PROGRAM-Modus können Sie mit Hilfe der TRACK-Tasten von einem programmierten Titel zum nachsten springen.

Zifferntasten

(nur auf dem Fernbedienungsgeber)

Die elf Zifferntasten (1 bis 10 und >10 ) auf dem Fernbedienungsgeber dieren zur direkten Eingabe der Nummer des Titels, der wiedergegeben werden soll.

Die ersten zehn Titel einer CD können durch Drucken der entsprechenden Tasten angewählt werden. Um z.B. den dritten Titel zuspielen, drucken Sie Taste 3 auf dem Fernbedienungsgeber.

Beim Zugriff auf einen Titel mit einer hohenen Nummer als 10 drücken Sie zunachst auf die >10 -Taste und anschließend auf die Tasten für die Titelnummer. Märchten Sie beispielsweise Titel 12 anwahlen, so drücken Sie auf die >10 -Taste und anschließend auf die Tasten 1 und 2.

Die Nummer des ausgewählten Titels wird im numerischen Bereich in der Mitte des Displays angezeigt.

Im rechten Display-Bereich befindet sich eine 4x4-Matrix für die Anzeige der Titelnummern (1 - 16). Dieser Anzeige konnen Sie entnehmen, wie weitere Titel sich auf der CD befinden. Hat die CD mehr als 16 Titel, leuchten alle Ziffern und das Wort “OVER”. Das Wort “OVER” erscheint unabhängig von dem gerade gespielten Titel. Im Gegensatz zu dieser Matrix zeigt die numerische Titelanzeige im Display stets die Titelnummer des laufenden Titels an, auch wenn die TitelnummerHigher als 16 ist.

Die Zifferntasten dieren außer dem zur Auswahl der Titel beim Programmieren.

SEARCH-Tasten

(Suche rückwärts/vorwärts)

These Tasten dieren, solange Sie gedrückt gehalten werden, zum Schnelldurchlauf der CD. Die Musik ist bei gedrückter Taste weiterhin zu horen, die Wiedergabe erfolgt nur schneller. Werden die Tasten losgelassen, keht der CD-Player in den normalen PLAY-Modus darüber.

Zusätzliche Ausstattungsmerkmale

Aufgrund seiner bedienerfreundlichen zusätzlichen Ausstattungsmerkmale bietet der RCD-971 die Möglichkeit, High-Definition(HD)-CDs abzuspielen, Titel zu programmieren, eine CD, ein Programm oder einen Titelzu wiederholen, die Titel auf einer CD in zufälliger Reihenfolge abzuspielen, automatisch die ersten 10 Sekunden jedem Titels anzuspielen und zwischen unterschiedlichen Zeit-Anzeigen wahren zu konnen.

HDCD-LED 2

HDCD ist eine Codiertechnik, durch die der effektive Dynamikbereich einer CD größter, die Klangtreue verbessert und Verzerrungen reduziert werden. Beim Abspielen von HDCD-codierten CDs erreicht der RCD-971 einen Dynamikbereich von 20 Bit. HDCD-CDs sind durch das HDCD-Logo auf der Verpackung gekennzeichnet.

Beim Abspielen einer HDCD-codierten CD muß der Bediener nichts weiter beachten. Der CD-Player erkennt die HDCD-Codierung automatisch und aktiviert den Schaltkreis. An der Gerätefront leuchtet die HDCD-LED und zeigt an, daß eine HDCD-CD abgespielt wird.

PROGRAM-Taste

Über diese mit PROG gekennzeichnete Taste können Sie 20 Titel einer CD in beliebiger Reihenfolge speichern und beispiele nacheinander Titel 5, Titel 3 undTitel 8 abspielen.

Programmiervorgang:

1. Legen Sie eine CD ein und schreiben Sie die CD-Schublade durch Drücken der OPN/CLS-Taste. Im Display des RCD-971 wird der Inhalt der CD angezeigt.
2. Drücken Sie die PROGRAM-Taste an der Gerätefront oder auf dem Fernbedienungsgeber. Das Wort PROGRAM erscheint mit der Anzeige "00 P-00" im Display des RCD-971. Das Gerät wartet auf die Eingabe der ersten Titelnummer.
3. Programmieren Sie die Titelnummern über den Fernbedienungsgeber, geben Sie die ersten Titelnummer über die Zifferntasten ein. Der gewährte Titel wird automatisch gespeichert und im Display erscheint die Anzeige "P:01" und gibt damit an,

daß der ersten Titel erfolgreich gespeichert wurde. Geben Sie alle zu speichernden Titel über die Zifferntasten ein. jeder Titel wird direkt gespeichert, d.h., ein erneutes Drücken der PROGRAM-Taste ist nicht erforderlich.

1. Programmieren Sie die Titelnummern über die Bedienelemente an der Gerätefront, so wahlen Sie die ersten Titelnummer über die TRACK-Tasten aus. Die Titel- und die Programmnummer blinken drei Sekunden im Display. Drücken Sie in dieser Zeit die PROGRAM-Taste, um ihre Wahl zu bestätigen. Beachten Sie, daß das Abspeichern nur solange möglich ist, wie die Nummern im Display blinken. Zur Programmierung weiterer Titel, wahren Sie deren Nummern über die TRACK-Tasten aus und drücken anschließend zur Bestätigung die PROGRAM-Taste.

Haben Sie ein Programm gespeichert, so bleibt der RCD-971 solange im PROGRAM Modus, bis Sie die CD-Schublade öffnen oder zweimal hintereinander die STOP-Taste drücken. Drücken Sie die PLAY-Taste, so wird anstelle der gesamtten CD das gespeicherte Programm gespielt. Die Wiedergabe beginnt mit dem ersten gespeicherten Titel.

Ist ein Programm gespeichert, so werden die meisten Funktionen nur für die im Programm gespeicherten Titel aktiviert und nicht wie bei der normalen Wiedergabe für die gesamte CD. So springt der CD-Player z.B. zum nachsten Titel des gespeicherten Programms und nicht zum nächsten Titel auf der CD. Nach Drücken der REPEAT-Taste (siehe unten) werden alle in einem Programm gespeicherten Titel und nicht alle Titel auf der CD wiederholt.

REV(IEW)-Taste 4 31

Nach Drücken dieser Taste blinken die im PROGRAM-Modus programmierten Titelnummern der Reihenfolge nach für die Dauer von ca. 5 Sekunden im Display. Drücken Sie in dieser Zeit erneut die REVIEW-Taste, wird der REVIEW-Modus fortgesetzt und der{nachste gespeicherte Titel angezeigt. Auf diese Weise konnen Sie nacheinander alle im Programm gespeicherten Titel abrufen.

Drücken Sie während des Aufblinkens der Titelnummer nicht die REVIEW-Taste, so wird der REVIEW-Modus beendet. Das Gerät kehrt in den Modus zurück, in dem es sich befind, bevor Sie mit dem Überprüfen des Programminhalts begonnen haben.

Über die CLEAR-Taste haben Sie die Möglichkeit, im REVIEW-Modus bestimmte Titelnummern aus einem Programm zulösen (siehe unter).

CLEAR-Taste (nur auf der Fernbedienung) 30

These Taste dient während des oben beschriebenen REVIEW-Modus zum Löschen von bestimmen Titelnummern aus einem Programm. Durchlaufen Sie den REVIEW-Prozeß solange, bis die gewünschte Titelnummer blinkt. Nun drücken Sie um fortzufahrenanstelle der REVIEW-Taste die CLEAR-Taste und Löschen damit den den angezeigten Titel. Anschließlich konnen Sie mit dem Überprüfen des Programminhalts fortfahren.

RANDOM-Taste 5 25

Wird diese Taste gedrückt, schaltet der CD-Player auf Zufallswiedergabe. Sind alle Titel einmal ausgewählnt und wiedergegeben worden, hört der CD-Player automatisch auf zu speilen, es sei dessen, der REPEAT-Modus wurde aktiviert (siehe unten). In thisem Fall wird die Zufallswiedergabe solange fortgesetzt, bis die STOP-Taste gedrückt wird. Bei gedrückter RANDOM-Taste erscheidt das Wort "RANDOM" im Display.

REPEAT-Taste 9 23

These mit REPT gekennzeichene Taste dient zur Wahl zwischen Ein-Titel-Wiederholung und Alle-Titel-Wiederholung, die solange fortgesetzt werden, bis erneut die REPEAT- oder die STOP-Taste gedrückt wird. Drücken Sie die REPEAT-Taste einzelmal, wiederholt der RCD-971 nur den gerade gesplieten Titel, im Display wird "REPEAT 1" angezeigt. Drücken Sie die REPEAT-Taste ein zweites Mal, wiederholt der RCD-971 die gesamte CD. Im Display erscheint "REPEAT ALL". Wird die REPEAT-Taste ein drittes Mal gedrückt, wird damit die REPEAT-Funktion deaktiviert.

Wie oben bereits erwähnt, kann die REPEAT-Funktion mit der RANDOM-Funktion kombiniert werden.

Hinweis: Durch Öffnen der CD-Schublade wird die REPEAT-Funktion automatisch deaktiviert.

SCAN-Taste 10 24

Wird these Taste gedrückt, spielt der CD-Player nacheinander die ersten 10 Sekunden aller Titel auf der CD (oder des gespeicherten Programms) an. Sie aktivieren diese Funktion durch Drücken der SCAN-Taste. Im Display erscheidt das Wort "INTRO". Zum Beenden der SCAN-Funktion und zum Fortsetzen der normalen Wiedergabe mit dem gerade gespielten Titel drucken Sie noch einmal die SCAN-Taste oder die PLAY-Taste.

TIME-Taste 12 28

Normalerweise zeigt der RCD-971 die abgelaufende Spieldauer des laufenden Titels an. Mit der TIME-Taste kann von der Anzeige der verbleibenden Spieldauer des aktuellen Titels auf die verbleibende Spieldauer der ganzen CD (oder des gespeicherten Programms) umgeschaltet werden. Bei jedem Drücken der TIME-Taste wechselt die Zeitanzeige in der Reihenfolge:

• abgelaufene Spieldauer des laufenden Titels,
• verbleibende Spieldauer von der jeweiligen Wiedergabeposition bis zum Ende des laufenden Titels,
• verbleibende Spieldauer von der jeweiligen Wiedergabeposition bis zum Ende des letzten Titels,
• abgelaufene Spieldauer des laufenden Titels.

Bei aktivierter TIME-Funktion erscheint das Wort “REMAIN” im Display.

Technische Daten

THD + Rauschen (bei 1 kHz) < 0,0035 %

Intermodulationsverzerrung (1 kHz) < 0,0035 %

Frequenzgang (+ / - 0,5dB) 20-20000 Hz

Wandlerlinearitat +/-0,5dB

+/- 0,5°

Kanaltrennung (1 kHz) > 110 dB

Gerauschspannungsabstand >107 dB

Dynamikbereich >100 dB

D/A-Wandler 20-Bit-Dual-Präzisions

D/A-Wandler

Digitalfilter 20 Bit, 8fach

Oversampling

Gleichlaufschwankungen quarzstabilisiert

Ausgangsimpedanz 100 Ohm

Digitalausgang 0,5 VoltSS

Impedanz am Digitalausgang 75 Ohm

Spannungsversorgung 230 V, 50 Hz

Leistungsaufnahme 20 Watt

Abmessungen (B x H x T) 440 x 72 x 316 mm

Nettogewicht 5,4 kg

Technische Änderungen vorbehalten.

Rotel und das Rotelhifi-Logo sind eingetragene Warenzeichen von

HDCD ist ein eingetragenes Warenzeichen von Pacific Microsonics Inc., Berkeley, CA, USA.
