BRUKSANVISNING ON CALL 5310 JBL

4. Sæt batterilåg på igen.

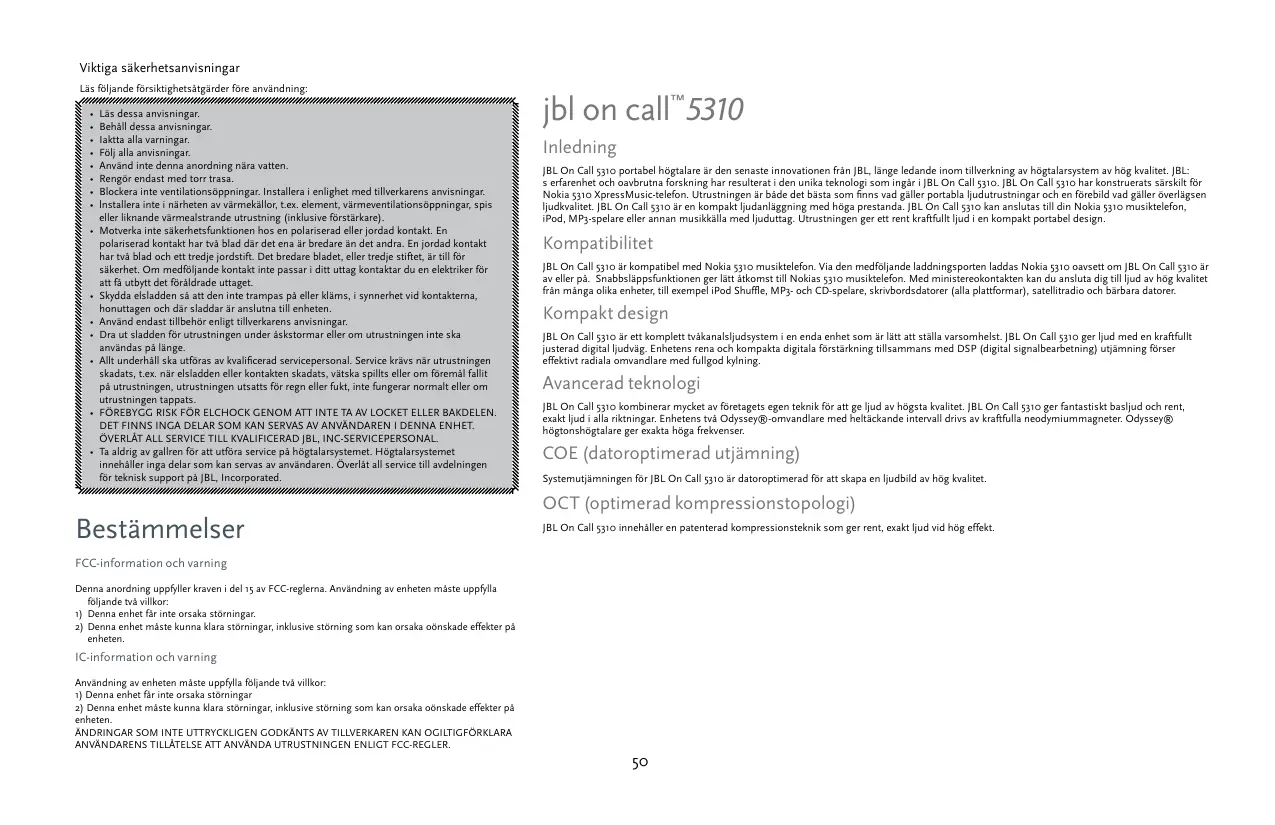

Viktiga säkerhetsanvisningar Läs följande försiktighetsåtgärder före användning:

Läs dessa anvisningar. Behåll dessa anvisningar. Iaktta alla varningar. Följ alla anvisningar. Använd inte denna anordning nära vatten. Rengör endast med torr trasa. Blockera inte ventilationsöppningar. Installera i enlighet med tillverkarens anvisningar. lnstallera inte i närheten av värmekällor, t.ex. element, värmeventilationsöppningar, spis eller liknande värmealstrande utrustning (inklusive förstärkare). Motverka inte säkerhetsfunktionen hos en polariserad eller jordad kontakt. En polariserad kontakt har två blad där det ena är bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det bredare bladet, eller tredje stiftet, är till för säkerhet. Om medföljande kontakt inte passar i ditt uttag kontaktar du en elektriker för att få utbytt det föråldrade uttaget. Skydda elsladden så att den inte trampas på eller kläms, i synnerhet vid kontakterna, honuttagen och där sladdar är anslutna till enheten. Använd endast tillbehör enligt tillverkarens anvisningar. Dra ut sladden för utrustningen under åskstormar eller om utrustningen inte ska användas på länge. Allt underhåll ska utföras av kvalificerad servicepersonal. Service krävs när utrustningen skadats, t.ex. när elsladden eller kontakten skadats, vätska spillts eller om föremål fallit på utrustningen, utrustningen utsatts för regn eller fukt, inte fungerar normalt eller om utrustningen tappats. FÖREBYGG RISK FÖR ELCHOCK GENOM ATT INTE TA AV LOCKET ELLER BAKDELEN. DET FINNS INGA DELAR SOM KAN SERVAS AV ANVÄNDAREN I DENNA ENHET. ÖVERLÅT ALL SERVICE TILL KVALIFICERAD JBL, INC-SERVICEPERSONAL. Ta aldrig av gallren för att utföra service på högtalarsystemet. Högtalarsystemet innehåller inga delar som kan servas av användaren. Överlåt all service till avdelningen för teknisk support på JBL, Incorporated. Bestämmelser jbl on call™5310 Inledning JBL On Call 5310 portabel högtalare är den senaste innovationen från JBL, länge ledande inom tillverkning av högtalarsystem av hög kvalitet. JBL: s erfarenhet och oavbrutna forskning har resulterat i den unika teknologi som ingår i JBL On Call 5310. JBL On Call 5310 har konstruerats särskilt för Nokia 5310 XpressMusic-telefon. Utrustningen är både det bästa som finns vad gäller portabla ljudutrustningar och en förebild vad gäller överlägsen ljudkvalitet. JBL On Call 5310 är en kompakt ljudanläggning med höga prestanda. JBL On Call 5310 kan anslutas till din Nokia 5310 musiktelefon, iPod, MP3-spelare eller annan musikkälla med ljuduttag. Utrustningen ger ett rent kraftfullt ljud i en kompakt portabel design. Kompatibilitet JBL On Call 5310 är kompatibel med Nokia 5310 musiktelefon. Via den medföljande laddningsporten laddas Nokia 5310 oavsett om JBL On Call 5310 är av eller på. Snabbsläppsfunktionen ger lätt åtkomst till Nokias 5310 musiktelefon. Med ministereokontakten kan du ansluta dig till ljud av hög kvalitet från många olika enheter, till exempel iPod Shuffle, MP3- och CD-spelare, skrivbordsdatorer (alla plattformar), satellitradio och bärbara datorer. Kompakt design JBL On Call 5310 är ett komplett tvåkanalsljudsystem i en enda enhet som är lätt att ställa varsomhelst. JBL On Call 5310 ger ljud med en kraftfullt justerad digital ljudväg. Enhetens rena och kompakta digitala förstärkning tillsammans med DSP (digital signalbearbetning) utjämning förser effektivt radiala omvandlare med fullgod kylning. Avancerad teknologi JBL On Call 5310 kombinerar mycket av företagets egen teknik för att ge ljud av högsta kvalitet. JBL On Call 5310 ger fantastiskt basljud och rent, exakt ljud i alla riktningar. Enhetens två Odyssey®-omvandlare med heltäckande intervall drivs av kraftfulla neodymiummagneter. Odyssey® högtonshögtalare ger exakta höga frekvenser. COE (datoroptimerad utjämning) Systemutjämningen för JBL On Call 5310 är datoroptimerad för att skapa en ljudbild av hög kvalitet. OCT (optimerad kompressionstopologi) JBL On Call 5310 innehåller en patenterad kompressionsteknik som ger rent, exakt ljud vid hög effekt. FCC-information och varning Denna anordning uppfyller kraven i del 15 av FCC-reglerna. Användning av enheten måste uppfylla följande två villkor:

1) Denna enhet får inte orsaka störningar.

2) Denna enhet måste kunna klara störningar, inklusive störning som kan orsaka oönskade effekter på

enheten. IC-information och varning Användning av enheten måste uppfylla följande två villkor:

1) Denna enhet får inte orsaka störningar

2) Denna enhet måste kunna klara störningar, inklusive störning som kan orsaka oönskade effekter på

enheten. ÄNDRINGAR SOM INTE UTTRYCKLIGEN GODKÄNTS AV TILLVERKAREN KAN OGILTIGFÖRKLARA ANVÄNDARENS TILLÅTELSE ATT ANVÄNDA UTRUSTNINGEN ENLIGT FCC-REGLER.

Uppackning Batteriinstallation Lyssna på musik på Nokias 5310 musiktelefon Packa försiktigt upp högtalarsystemet och identifiera alla komponenterna:

1. Fäll upp stället.

2. Öppna batterilocket undertill på JBL On Call 5310 och ta

3. Sätt i fyra nya AA-batterier enligt diagrammet.

4. Sätt på batterilocket igen.

1. För in Nokias 5310 musiktelefon i dockningsanordningen på JBL On Call

2. Håll nedtryckt botten på Nokias 5310 musiktelefon.

3. För in laddningsanslutningen på JBL On Call 5310 i Nokias 5310

4. Tryck på “Power” frampå JBL On Call 5310. En grön lysdiod tänds; den

anger att enheten är på.

5. Reglera musikuppspelning på Nokias 5310 musiktelefon.

6. Justera volymen med knapparna “+” och “–” frampå JBL On Call 5310.

Volymsänkning “–” OBS! Systemet använder inte batteriström när det använder växelström. Allmän konfigurering

1. Anslut adaptern till 12 V-porten bakpå enheten och sedan till vägguttag.

BLANDA INTE BATTERITYPER. BLANDA INTE LADDADE OCH DELVIS LADDADE BATTERIER. BATTERIER LADDAS INTE I JBL ON CALL 5310.

2. Tryck på knappen Power (ström) frampå JBL On Call 5310. En grön lysdiod tänds

för att ange att enheten är på. Kassering av batterier Packa upp JBL On Call 5310 och strömaggregatet. Lyssna på musik från en extraenhet Högtalaren JBL On Call 5310 har ett 2,5 mm miniuttag och en 3,5 mm minikabel för anslutning till valfri analog musikspelare med 2,5 mm eller 3,5 mm utgång.

1. Anslut extraenheten till JBL On Call 5310 med medföljande ljudkabel.

2. Tryck på “Power” frampå JBL On Call 5310. En grön lysdiod tänds; den anger

3. Reglera musikuppspelning genom extraenheten.

4. Justera volymen med knapparna “+” och “–” frampå JBL On Call 5310.

Alkaliska batterier klassas som ofarliga och kan därför kasseras tillsammans med vanligt hushållsavfall. Återladdningsbara batterier (dvs. batterier som innehåller nickelkadmium, nickelmetallhydrid, litium och litiumjoner) klassas som farligt hushållsavfall och kan utgöra en hälso- och säkerhetsrisk. Oönskade material bör kasseras på ett miljövänligt sätt. Kontakta lokal avfallshanteringspersonal som kan ge ytterligare information om miljövänlig insamling, återvinning och kassering av använda batterier.

2., 4. Felsökning av jbl on call 5310

Fel Tänkbar orsak Lösning Anmärkning Ingen ström i enheten Kontrollera att vägguttaget eller dosan ger ström. Kontrollera att alla brytare på uttaget eller dosan är i läget på och att alla brytare för högtalaren är i läget på. Fel källval Kontrollera att Nokias 5310 XpressMusic telefon är rätt ansluten till JBL On Call 5310 Ljudkvalitet Ljudkvalitet Inget ljud från JBL On Call 5310 Kontrollera att extrakabeln är rätt ansluten till en extern ljudenhet. Höj volymen Jämför systemets funktion med en annan enhet som fungerar Anslut Aux In-kabeln till hörluruttaget på ljudenheten Ljud från endast ena sidan/kanalen Ljudkabeln är felansluten Distorsion (störningar, knastrande eller brus) Störningarna kan orsakas av en bildskärm, mobiltelefon eller annan sändande enhet Kontrollera att Aux In-kabeln är rätt ansluten till JBL On Call 5310 Kontrollera att Nokias 5310 XpressMusic telefon dockats rätt i JBL On Call 5310 Om du använder en förlängningskabel eller kabel från tredje part kontrollerar du att kabeln är av typen stereo för anslutning med två hankontakter. Ljudkvalitet För mycket bas eller diskant Kontrollera att JBL On Call 5310 är ansluten till en lämplig källenhet Kontrollera att alla signalkablar sitter ordentligt i uttagen Volymen är kanske för hög Kontrollera volymen hos källenheten. Vissa enheter överstyr utsignalen om volymen är på maxinställningen. Kontrollera utjämningsinställningen på källenheten JBL rekommenderar att källenhetens equalizer ställs in på neutral eller på av Radiostörningar eller störningar från radiostation i högtalarsystemet Kontrollera att inkabeln är inkopplad Inkabeln är inte ordentligt inkopplad Störningar i inkabeln Gör inkabeln så kort som möjligt. Dålig FM-radiomottagning. Ström till enheten saknas. Se till att vägguttaget och grendosan har ström; se till att alla strömbrytare för uttag/grendosa är på och att alla högtalarbrytare är på. Laddningskontakten för JBL On Call 5310 är ansluten till telefonen för Nokia 5310 XpressMusic. Koppla loss laddningskontakten för JBL On Call 5310 från telefonen för Nokia 5310 XpressMusic.

FM-radiofunktionen fungerar inte när JBL On Call 5310 är batteridriven. Fel Tänkbar orsak Lösning Anmärkning Laddningsanslutningen på On Call 5310 sitter inte i ordentligt i Nokias 5310 XpressMusic Phone Kontrollera att laddningsanslutningen på JBL On Call 5310 sitter i ordentligt Laddning Nokias 5310 Xpress Music Phone laddas inte. Tekniska specifikationer Tillverkare Modell Drivsteg (diskanthögtalare) Effekt Mått

Vikt Batteristorlek Batterityp Inimpedans Förhållandet signal/brus Frekvensåtergivning Ström (USA/Kanada) Ström (Europa/Storbritannien) Ström (Japan) Ström (Australien) Maxeffektförbrukning Godkänd av UL/CUL/CE JBL, Incorporated JBL On Call™ 5310 Odyssey® 25 mm 2x3 Watt (högfrekvens) vid 1 % THD Bredd 4-1/2" (115mm) Höjd 2-1/2" (65mm) Lång 7" (175mm) 0,6 kg Alkaliska, NiMh >10 k ohm >80db 100 Hz – 20 kHz 120 volt, 60 Hz växelström 220 – 230 volt, 50 Hz eller 60 Hz växelström 100 volt, 50 Hz eller 60 Hz växelström 240 volt, 50 Hz eller 60 Hz växelström 25 Watt
