ON CALL 5310 - Enceinte bluetooth JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte Bluetooth portable
Marque	JBL
Modèle	ON CALL 5310
Dimensions (L x H x P)	115 mm x 65 mm x 175 mm
Poids	0,6 kg
Alimentation	Secteur (adaptateur) ou 4 piles LR6
Type de piles	Alcaline ou NiMH
Puissance de sortie	2 x 3 watts (tweeters)
Haut-parleurs	2 x tweeters Odyssey de 25 mm
Réponse en fréquence	100 Hz - 20 kHz
Rapport signal/bruit	80 dB
Impédance d'entrée	10 kΩ
Consommation électrique max	25 W
Connectivité	Dock pour Nokia 5310, entrée auxiliaire mini-jack 2,5 mm et 3,5 mm
Fonctions	Contrôle du volume, indicateur de marche vert
Entretien et nettoyage	Utiliser un chiffon sec ; ne pas utiliser de produits liquides
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les orifices, déconnecter en cas d'orage
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV JBL
Accessoires inclus	Module d'alimentation, câbles audio auxiliaires
Compatibilité	Téléphone Nokia 5310 XpressMusic, sources auxiliaires avec sortie audio 2,5/3,5 mm

FOIRE AUX QUESTIONS - ON CALL 5310 JBL

Comment allumer l'enceinte JBL ON CALL 5310 ?

Appuyez sur le bouton marche/arrêt situé à l'avant de l'enceinte. Un voyant vert s'allume pour indiquer que l'appareil est sous tension.

Comment connecter mon téléphone Nokia 5310 ?

Insérez le téléphone Nokia 5310 dans le dock prévu à cet effet. Maintenez le bas du téléphone en place et insérez le connecteur de charge de l'enceinte dans le téléphone. Assurez-vous que la connexion est ferme.

Puis-je connecter d'autres appareils que le Nokia 5310 ?

Oui, utilisez l'entrée auxiliaire (mini-jack 2,5 mm ou 3,5 mm) avec le câble audio fourni. Branchez une extrémité dans l'enceinte et l'autre dans votre appareil audio (lecteur MP3, iPod, etc.).

Quelle est l'autonomie sur piles ?

L'autonomie dépend du type de piles et du volume d'écoute. Utilisez des piles LR6 neuves de type alcaline ou NiMH. L'utilisation sur secteur est recommandée pour une écoute prolongée.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez jamais de liquides ou de produits abrasifs qui pourraient endommager l'appareil.

Que faire si aucun son ne sort ?

Vérifiez que l'enceinte est allumée (voyant vert). Assurez-vous que la source audio est correctement connectée et que le volume est suffisamment élevé. Testez avec une autre source pour isoler le problème.

Le téléphone ne se recharge pas dans le dock, que faire ?

Vérifiez que le connecteur de charge est correctement inséré dans le téléphone. Assurez-vous que l'enceinte est alimentée (secteur ou piles). Si le problème persiste, essayez de nettoyer délicatement les contacts.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles NiMH rechargeables de type LR6. Veillez à respecter la polarité indiquée dans le compartiment. Ne mélangez pas piles neuves et usagées.

Quels sont les voyants lumineux ?

Un voyant vert s'allume lorsque l'enceinte est sous tension. Si l'enceinte ne s'allume pas, vérifiez l'alimentation (secteur ou piles).

Comment résoudre les problèmes de distorsion sonore ?

Réduisez le volume de la source audio et de l'enceinte. Vérifiez que les câbles sont bien branchés. Éloignez l'enceinte des sources de parasites (écrans, téléphones). Si la distorsion persiste, l'égalisation de la source doit être réglée sur Flat ou désactivée.

MODE D'EMPLOI ON CALL 5310 JBL

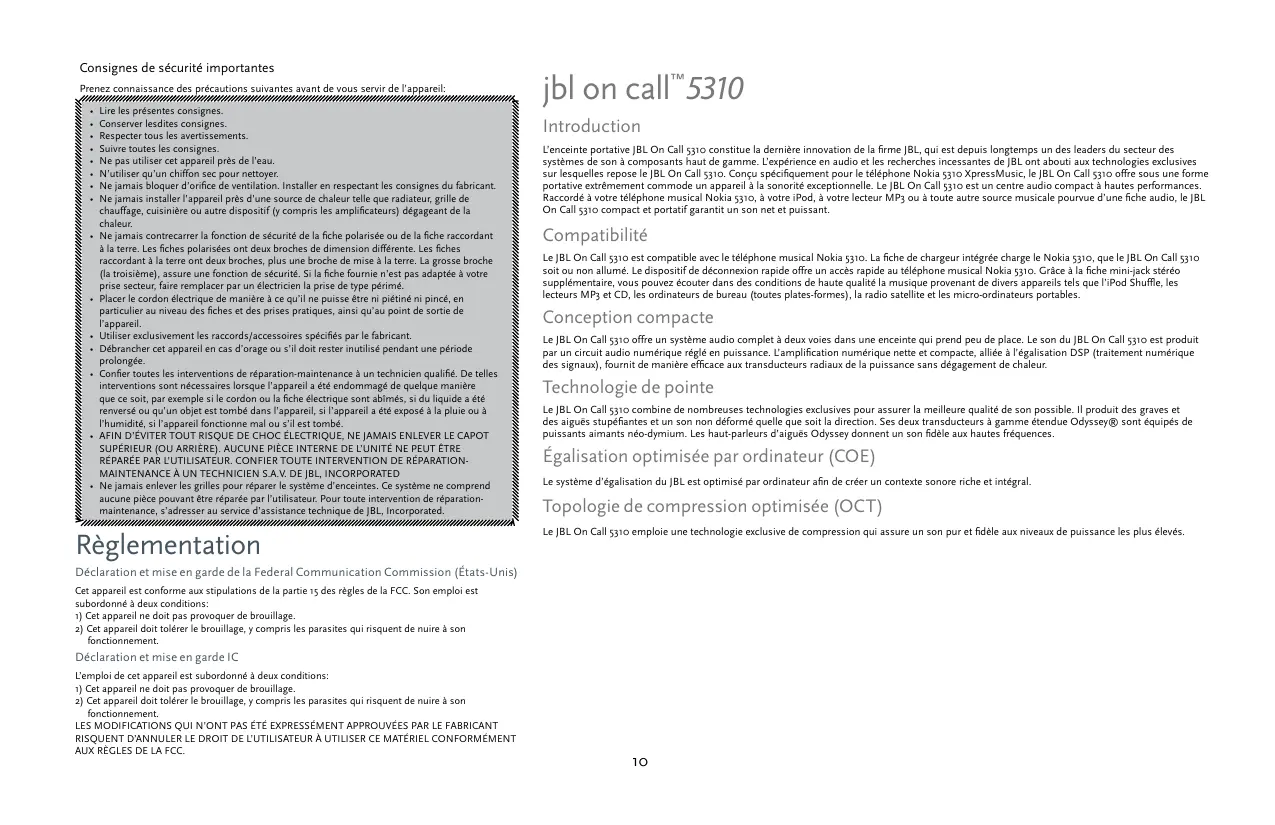

Consignes de sécurité importantes

Prenez connaissance des précautions suivantes avant de vous servir de l'appareil:

• Lire les générales consignes.
• Conserver lesdites consignes.
• Respecter tous les avertissements.
• Suivre toutes les consignes.
• Ne pas utiliser cet appareil près de l'eau. N'utiliser qu'un chiffon sec pour nettoyer.
• Ne jamais bloquer les orifices de ventilation. Installer en respectant les consignes du fabricant.
• Ne jamais installer l'appareil près d'une source de chaleur telle que radiateur, grille de chauffage, cuisinière ou autre dispositif (y compris les amplificateurs) dégageant de la chaleur.
• Ne jamais combretcar la fonction de sécurité de la fiche polarisée ou de la fiche raccordant à la terre. Les fiches polarisées ont deux broches de dimension différente. Les fiches raccordant à la terre ont deux broches, plus une broche de mise à la terre. La grossse broche (la troisième), assure une fonction de sécurité. Si la fiche fournie n'est pas adaptée à VOYRE SECTeur, faire repllocker par un electricien la prise de type périmé.
• Placer le cordon électrique de manière à ce qu'il ne puisse être ni piétiné ni pincé, en particulier au niveau des fiches et des prises pratiques, ainsi qu'au point de sortie de l'appareil. Utiliser exclusivement les raccords/accessoires spécifiés par le fabricant.
• Débrancher cet appareil en cas d'orage ou s'il doit rester inutilisé pendant une période prolongée.
• Confer toutes les interventions de réparation-maintenance à un technicien qualifié. De telles interventions sont nécessaires lorsqu'ell'appraiè a été endommaged de chaque manière que ce soit, par exemple si le cordon ou la fiche électrique sont abimés, si du liquide a été renversé ou qu'un object est tombé dans l'appraiè, si l'appraiè a été exposé à la pluie ou à l'humidité, si l'appraiè fonctionné mal ou s'il est tombé. AFIN D'EVITER TOUT RISIQUE DE CHOC ELECTRIQUE, NE JAMAI ENLEVER LE CAPOT SUPERIEUR (OU ARRIÈRE). AUCUNE PIECE INTERNE DE L'UNITE NE POTÉ BEPRESÉRÉ PAR L'UTILISER UENETION. CONFIER TOUTE INTERVENTION DE RÉPARATION-MAINTENANCE À UN TECHNISIEN S. A. V. DE JBL, INCORPORATED
• Ne jamais enlever les grilles pour réparer le système d'enceintes. Ce système ne comprend aucune pièce pouvant être réparée par l'utilisateur. Pour toute intervention de réparation-maintenance, s'accorder au service d'assistance technique de JBL, Incorporated.

Réglementation

Déclaration et mise en garde de la Federal Communication Commission (États-Unis)

Cet article est conforme aux stipulations de la partie 15 des règles de la FCC. Son emploi est subordonné à deux conditions:

1) Cet appareil ne doit pas provoquer de brouillage. 2) Cet appareil doit tolérer le brouillage, y compris les parasites qui risquent de nuir à son fonctionnement.

Déclaration et mise en garde IC

L'emploi de cet appareil est subordonné à deux conditions:

1) Cet appareil ne doit pas provoquer de brouillage. 2) Cet appareil doit tolérer le brouillage, y compris les parasites qui risquent de nuire à son fonctionnement.

LES MODIFICATIONS QUI N'ONT PAS ETÉ EXPRESSEDMENT APPROUVÉES PAR LE FABRICANT RISQUÊNT D'ANNULER L DROIT DE L'UTILISATEUR À UTILISER CE MATÉRIEL CONFORMMÉNT AUX RÉGLES DE LA FCC.

Jbl on call ^TM 5310

L'enceinte portative JBL On Call 5310 constitue la dernière innovation de la firme JBL, qui est depuis longtemps l'un des leaders du secteur des systèmes de son à composants haut de gamme. L'expertise en audio et les recherches incessantes de JBL ont abouti aux technologies exclusives sur lesquelles repose le JBL On Call 5310. Conçu spécifiquement pour le téléphone Nokia 5310 XpressMusic, le JBL On Call 5310 offre sous une forme portative extrêmement comme un appareil à la sonorité exceptionnelle. Le JBL On Call 5310 est un centre audio compact à hautes performances. Raccordé à votre téléphone musical Nokia 5310, à tout autre source musicale pourvue d'une fiche audio, le JBL On Call 5310 compact et portable garantit un son net et puissant.

Le JBL On Call 5310 est compatible avec le téléphone municipal Noka 5310. La fiche de chargeur intégrée charge le Noka 5310, que le JBL On Call 5310 soit ou non allumé. Le dispositif de déconnexion rapide offre un accès rapide au téléphone municipal Noka 5310. Grâce à la fiche mini-jack stéréo supplémentaire, vous pouvez écouter dans des conditions de haute qualité la musique provenant de divers appareils tels que l'iPod Shuffle, les lecteurs MP3 et CD, les ordinateurs de bureau (toutes plate-formes), la radio satellite et les micro-ordinateurs portables.

Conception compacte

Le JBL On Call 5310 offre un système audio complet à deux voies dans une enceinte qui prend peu de place. Le son du JBL On Call 5310 est produit par un circuit audio numérique régulé en puissance. L'amplification numérique nette et compacte, alliée à l'égalisation DSP (traitement numérique des signaux), fournit de manière efficace aux transducteurs radiaux de la puissance sans dégagement de chaleur.

Technologie de pointe

Le JBL On Call 5310 combine de nombreuses technologies exclusives pour assurer la meilleure qualité de son possible. Il produit des graves et des aigus stupéfiants et un son non déformé quelle que soit la direction. Ses deux transducteurs à gamme étendue Odyssey® sont équipés de puissants aimants néodymium. Les haut-parleurs aigus Odyssey donnent un son fidèle aux hautes fréquences.

Égalisation optimisée par ordinateur (COE)

Le système d'égalisation du JBL est optimisé par ordinateur afin de créer un contexte sonore riche et intégral.

Topologie de compression optimisée (OCT)

Le JBL On Call 5310 emploie une technologie exclusive de compression qui assure un son pur et fidèle aux niveaux de puissance les plus élevés.

Déballage

Déballez soigneusement le système d'enceinte et identifiez ses éléments:

1. Unité JBL On Call 5310 2. Module d'alimentation 3. Cables audio auxiliaires

Commande de volume (sur la base)

Hausse du volume "+"

Baisse du volume "

Installation générale

Déballez le JBL On Call 5310 et son module d'alimentation.

1. Branchez l'adaptateur dans la fiche "D 12v" à l'arrêt de l'unité et dans une prise secteur.
2. Appuyez sur le bouton marche-arrêà l'avant du JBL On Call 5310. Un témoin vert indique que l'appareil est allumé.

Installation des piles

1. Relevez la bequille.
2. Soulevez le couvercle du compartiment des piles au bas du JBL On Call 5310 et enlevez-le.
3. Introduisez quatre (4) piles LR6 neuves de la manière indiquée.
4. Reposez le couvercle du compartiment des piles.
5. Refermez la béquille.

Remarque: l'alimentation par piles n'est pas utilisée lorsque le système est raccordé au secteur.

NE PAS UTILISER DE PILES DE TYPES DIFFÉRENTS. NE PAS MÉLANGER PILES NEUVES ET PILLES PARTIELLEMENT DÉCHARGÉES.

Mise au rebut des piles et batteries

Les piles alcalines ne sont pas considérées comme dangereuses et peuvent être mises au rebut avec les ordures ménagères.

Les piles rechargeables (p. ex. au nickel cadmium, au nickel-métal-hydride, au lithium et au lithium-ion) sont considérées comme des produits ménagers dangereux et peuvent inutillement poser un risque pour la santé et la sécurité.

Ces objets doivent être mis au rebut de manière écologiquement rationnelle. Contactez le service de gestion des ordures de votre région pour en savoir plus sur la collecte, le recyclage et l'élimination écologiques des batteries et piles mortes.

Écoute de musique provenant du téléphone musical nokia 5310

1. Insérez le téléphone musical Nokia 5310 dans le dock du JBL On Call 5310.
2. Maintenez en place le bas du téléphone musical Nokia 5310.
3. Insérez le connecteur de charge du JBL On Call 5310 dans le téléphone musical Nokia 5310.
4. Appuyez sur l'interrupteur et à l'avant du JBL. On Call 5310. Un indicateur lumineux vert indique que l'appareil est allumé.
5. Utilisez les commandes de lecture du téléphone musical Nokia 5310.
6. Réglez le volume au moyen des boutons "+" et "-" situés à l'avant du JBL On Call 5310.

Écoute de musique provenant d'une source auxiliaire

1. Le JBL On Call 5310 est doté de fiches mini-jack 2,5 mm et 3,5 mm. Permettant de raccorder tout lecteur de musique analogique possédant une sortie 2,5 ou 3,5 mm.
2. Raccordez l'appareil auxiliaire au JBL On Call 5310 au moyen du câble audio fourni.
3. Appuyez sur l'interrupteur O à l'avant du JBL On Call 5310. Un témoin lumineux vert indique que l'appareil est allumé.
4. Utilisez les commandes de lecture de l'appareil auxiliaire. Réglez le volume au moyen des boutons "+" et "-" situés à l'avant du JBL On Call 5310.

Symptôme	Problème possible	Solution	Remarque
Qualité sonore
Qualité sonoreLe JBL On Call 5310 reste silencieux	L'unité n'est pas sous tension	Vérifiez que la prise secteur est sous tension ; vérifie que tous les interrupteurs d'alimentation secteur sont en position de marche et que tous les interrupteurs marche-arrêt du système de haut-parleurs le sont égale-ment.
	Sélection de source incorrecte	Vérifiez que le téléphone Nokia 5310 XpressMusic est correctement docké dans le JBL On Call 5310Vérifiez que le cable auxiliaire est correctement connecté à un appareel audio externeHaussez le volumeVérifiez le système avec une source dont vous savez qu'elle fonctionneConnectez le cable Aux In à la prise d'écouteurs de votre appareel audio
Le son ne provient que d'un côté (une voie)	Le cable audio est mal inséré	Vérifiez que le cable Aux In est inséré à fond dans le JBL On Call 5310Vérifiez que le téléphone Nokia 5310 XpressMusic est correctement docké dans le JBL On Call 5310	Si vous utilisez une rallonge ou un cable de marque différente, vérifie qu'il s'agit bien d'un cable stéreo mâle-mâle
Qualité sonore
Distorsion (grésille-ments, craquements ou sifflements)	Le bruit peut être provoqué par des parasites provenant d'un écran, d'un téléphone mobile ou d'un autre ap-pareil émetteur
Graves ou aigués trop prononcées		Vérifiez que le JBL On Call 5310 est raccordé à une source adéquateVérifiez que tous les cables de transmission de signaux sont bien enchêés
	Il se peut que le volume soit régle trop haut	Vérifiez le réglage de volume de la sourceCertains apparëls produits un son déformé si le volume est réglé au maximum
	Vérifiez le réglage EQ de l' appareel source	JBL recommends de régler l'égalisation de l' appareel source sur Flat (Neutre) ou Off (Déactivée)
Le système de haut-parleurs reçoit des parasites radio ou capte une station de radio	Le cable d'entrée est mal connecté	Vérifiez le branchement du cable d'entrée
	Il se peut que le cable d'entrée capte des parasites	Enroulez l'accident de cable d'entrée pour qu'il soit le plus court possible
Mauvaise réception radio FM.	L'appareil n'est pas sous tension.	Vérifiéez que la prise murale ou la barrette multiprise est sous tension, que tous les interrupteurs d'alimentation électrique sont en position de marche et que tous les commutateurs du système d'enceintes le sont également.	La fonction radio FM n'est pas opérationnelle lorsque l'alimentation électrique du JBL On Call 5310 est assurée par les piles.
	Le connecteur de charge du JBL On Call 5310 est branché au téléphone Nokia 5310 XpressMusic.	Débranchez le connecteur de charge du JBL On Call 5310 du téléphone Nokia 5310 XpressMusic.
Chargement
Le téléphone Nokia 5310 XpressMusic ne se recharge pas	Le connecteur de chargement du JBL On Call 5310 est mal inséré dans le téléphone Nokia 5310 XpressMusic	Vérifiéez que le connecteur de chargement du JBL On Call 5310 est correctement branché

Fiche technique

Fabricant

Modèle

Drivers (haut-parleurs aigües)

Puisance

Dimensions

Poids

Format des piles

Type de pile

Impédance d'entrée

Rapport signal-bruit

Réponse aux fréquences

Alimentation (Japon)

Alimentation (Australie)

Consommation électrique maximum

Homologué UL/CUL/CE

JBL, Incorporated

JBL On Call™ 5310

Odyssey® 25 mm

2x3 watts (haut-parleurs aigus) à DHT 1%

Largeur 115 mm

Taille 65 mm

Longueur 175 mm

0,6 kg

LRo6

Alcaline, NiMh

10 kOhms

8odb

100 Hz à 20 kHz

120 V, 60 Hz alt.

220-230V,50ou60Hz alt.

100 V, 50 ou 60 Hz alt.

240 V, 50 ou 60 Hz alt.

25 watts

JBL et Odyssey sont des marques commerciales de Harman International Industries, Incorporated, déposées aux États-Unis et/ou dans d'autres pays.

JBL On Call est une marque commerciale de Harman International Industries, Incorporated.

Nokia et XpressMusic sont des marques commerciales ou marques déposées de Nokia Corporation.

iPod est une marque commerciale de Apple Inc., déposée aux États-Unis et dans d'autres pays. Shuffle est une marque commerciale de Apple Inc.
