使用説明書 ON CALL 5310 JBL

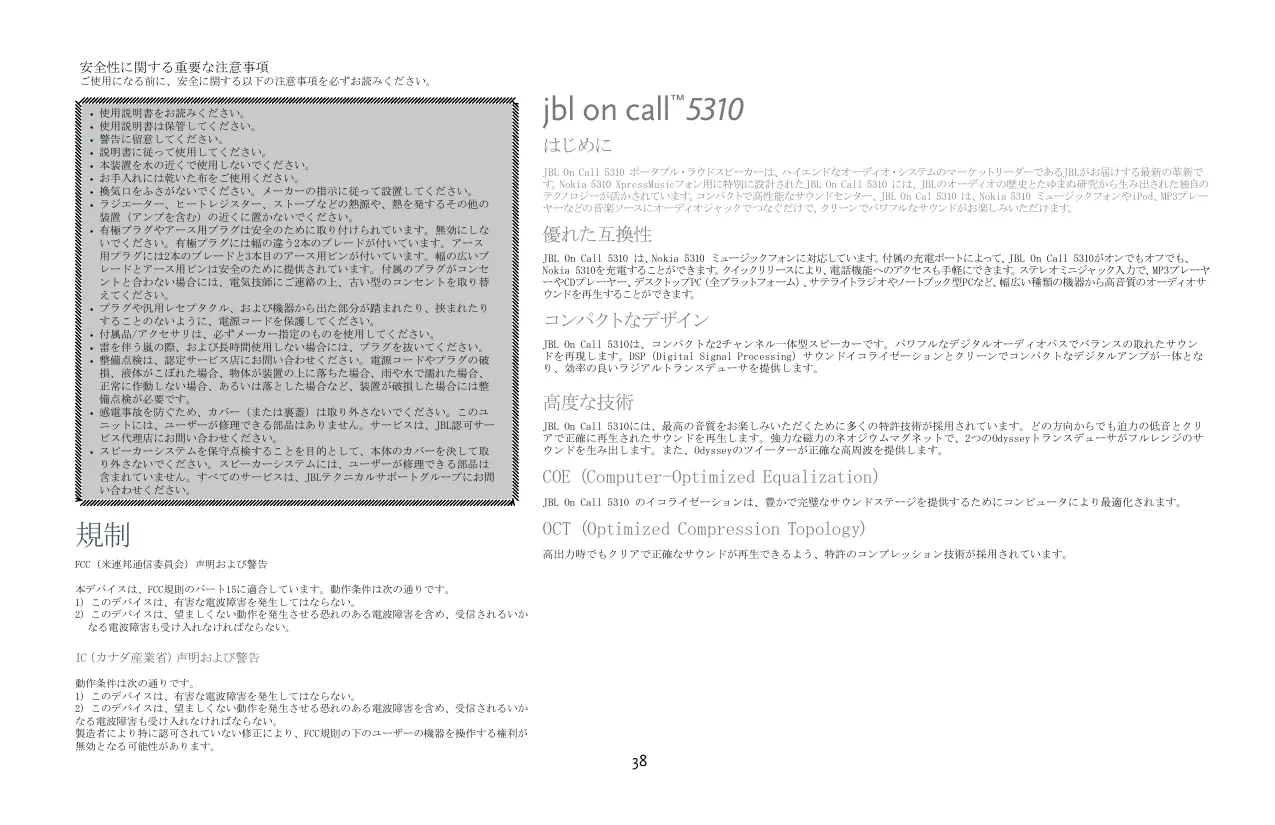

安全性に関する重要な注意事項 ご使用になる前に、安全に関する以下の注意事項を必ずお読みください。

使用説明書をお読みください。 使用説明書は保管してください。 警告に留意してください。 説明書に従って使用してください。 本装置を水の近くで使用しないでください。 お手入れには乾いた布をご使用ください。 換気口をふさがないでください。メーカーの指示に従って設置してください。 ラジエーター、ヒートレジスター、ストーブなどの熱源や、熱を発するその他の 装置（アンプを含む）の近くに置かないでください。 有極プラグやアース用プラグは安全のために取り付けられています。無効にしな いでください。有極プラグには幅の違う2本のブレードが付いています。アース 用プラグには2本のブレードと3本目のアース用ピンが付いています。幅の広いブ レードとアース用ピンは安全のために提供されています。付属のプラグがコンセ ントと合わない場合には、電気技師にご連絡の上、古い型のコンセントを取り替 プラグや汎用レセプタクル、および機器から出た部分が踏まれたり、挟まれたり することのないように、電源コードを保護してください。 付属品/アクセサリは、必ずメーカー指定のものを使用してください。 雷を伴う嵐の際、および長時間使用しない場合には、プラグを抜いてください。 整備点検は、認定サービス店にお問い合わせください。電源コードやプラグの破 損、液体がこぼれた場合、物体が装置の上に落ちた場合、雨や水で濡れた場合、 正常に作動しない場合、あるいは落とした場合など、装置が破損した場合には整 感電事故を防ぐため、カバー（または裏蓋）は取り外さないでください。このユ ニットには、ユーザーが修理できる部品はありません。サービスは、JBL認可サー ビス代理店にお問い合わせください。 スピーカーシステムを保守点検することを目的として、本体のカバーを決して取 り外さないでください。スピーカーシステムには、ユーザーが修理できる部品は 含まれていません。すべてのサービスは、JBLテクニカルサポートグループにお問

jbl on call™5310 JBL On Call 5310 ポータブル・ラウドスピーカーは、ハイエンドなオーディオ・システムのマーケットリーダーであるJBLがお届けする最新の革新で す。Nokia 5310 XpressMusicフォン用に特別に設計されたJBL On Call 5310 には、JBLのオーディオの歴史とたゆまぬ研究から生み出された独自の テクノロジーが活かされています。コンパクトで高性能なサウンドセンター、JBL On Cal 5310 は、Nokia 5310 ミュージックフォンやiPod、MP3プレー ヤーなどの音楽ソースにオーディオジャックでつなぐだけで、クリーンでパワフルなサウンドがお楽しみいただけます。

JBL On Call 5310 は、Nokia 5310 ミュージックフォンに対応しています。付属の充電ポートによって、JBL On Call 5310がオンでもオフでも、 Nokia 5310を充電することができます。クイックリリースにより、電話機能へのアクセスも手軽にできます。ステレオミニジャック入力で、MP3プレーヤ ーやCDプレーヤー、デスクトップPC（全プラットフォーム）、サテライトラジオやノートブック型PCなど、幅広い種類の機器から高音質のオーディオサ ウンドを再生することができます。

JBL On Call 5310は、コンパクトな2チャンネル一体型スピーカーです。パワフルなデジタルオーディオパスでバランスの取れたサウン ドを再現します。DSP（Digital Signal Processing）サウンドイコライゼーションとクリーンでコンパクトなデジタルアンプが一体とな り、効率の良いラジアルトランスデューサを提供します。

JBL On Call 5310には、最高の音質をお楽しみいただくために多くの特許技術が採用されています。どの方向からでも迫力の低音とクリ アで正確に再生されたサウンドを再生します。強力な磁力のネオジウムマグネットで、2つのOdysseyトランスデューサがフルレンジのサ ウンドを生み出します。また、Odysseyのツイーターが正確な高周波を提供します。 COE (Computer-Optimized Equalization) JBL On Call 5310 のイコライゼーションは、豊かで完璧なサウンドステージを提供するためにコンピュータにより最適化されます。

OCT (Optimized Compression Topology) 高出力時でもクリアで正確なサウンドが再生できるよう、特許のコンプレッション技術が採用されています。 FCC（米連邦通信委員会）声明および警告 本デバイスは、FCC規則のパート15に適合しています。動作条件は次の通りです。

1) このデバイスは、有害な電波障害を発生してはならない。

2) このデバイスは、望ましくない動作を発生させる恐れのある電波障害を含め、受信されるいか

なる電波障害も受け入れなければならない。 IC（カナダ産業省）声明および警告 動作条件は次の通りです。

1) このデバイスは、有害な電波障害を発生してはならない。

2) このデバイスは、望ましくない動作を発生させる恐れのある電波障害を含め、受信されるいか

なる電波障害も受け入れなければならない。 製造者により特に認可されていない修正により、FCC規則の下のユーザーの機器を操作する権利が 無効となる可能性があります。

スピーカー・システムのパッケージを注意して開き、すべてのコ ンポーネントが同梱されていることを確認してください。 JBL On Call 5310 本体

スタンドを持ち上げます。 本体底面の電池カバーを開けて、電池カバーを取り外します。 図に示してあるように、単三電池を4個入れます。 電池カバー元に戻します。

Nokia 5310ミュージックフォンから音楽

Nokia 5310 ミュージックフォンをJBL On Call 5310のドックにスライ

Nokia 5310 ミュージックフォンの底面を押し下げます。 JBL On Call 5310 の充電コネクタをNokia 5310 ミュージックフォンに スライドして入れます。 本体正面の「電源」ボタンを押します。電源が入ると、緑色のインジ

Nokia 5310 ミュージックフォンで音楽の再生を調整します。 ボリュームは、JBL On Call 5310の正面にある〔+〕と〔–〕ボタンを

ボリューム調整（本体） ボリュームを上げる〔＋〕 ボリュームを下げる〔－〕

注意：AC電源を使っている時は、乾電池の電源は使われません。

異なる種類の電池を混合して使用しないでください。 新しい電池と使いかけの電池を混合して使用しないでくだ アダプタを本体裏面の「12V」ポートに差し込み、次に電源プラグをコンセントに さい。

JBL ON CALL 5310がオンの間は電池は充電されません。

JBL On Call 5310と電源のパッケージを開きます。

本体正面の「電源」ボタンを押します。電源が入ると、緑色のインジケータが点

アルカリ乾電池は環境に害を及ぼすことがないため、通常の 家庭ゴミとして処分することができます。充電式電池（ニッ ケルカドミウム電池、ニッケル水素電池、リチウム電池、リ チウムイオン電池）は有害家庭ゴミであり、健康に害をもた らし、環境に対して有害な影響を与える場合があります。 不要になった電池は、環境に対して健全な方法で処分してく ださい。使用済み電池の回収、リサイクル、処分の方法に関 しては、最寄りの自治体にお問い合わせください。

オーディオ機器から音楽を再生する JBL On Call 5310スピーカーには、2.5mm または3.5mm出力のアナログ 音楽再生用2.5mmミニジャックと3.5mmミニジャック・ケーブルが付属し

付属のオーディオケーブルを使って、オーディオ機器をJBL On Call 5310に接続します。 本体正面の「電源」ボタンを押します。電源が入ると、緑色のインジケ

曲の再生は、オーディオ機器のコントロールで操作します。 ボリュームは、JBL On Call 5310の前面にある〔+〕と〔–〕ボタンを使

2., 4. jbl on call 5310 のトラブルシューティング

ユニットに電気がきていない。 コンセントまたはコンセントバーが通電していることを確認する。または、電源タ ップがオンになっており、スピーカーのスイッチがすべてオンになっていることを

Nokia 5310 XpressMusicフォンがJBL On Call 5310に正しくドックされていること

外部オーディオ装置への接続用ケーブルが正しくつながれていることを確認する。 ユニットを質の良いソースでチェックする。 外部入力ケーブルをオーディオ機器のヘッドフォンジャックにつなげる。

モニター、携帯電話やその他の伝送装置か らの電波障害によって雑音が発生している

オーディオケーブルがJBL On Call 5310に確実に挿入されていることを確認する。 Nokia 5310 XpressMusicフォンがJBL On Call 5310に確実にドックされていること

JBL On Call 5310が適切なソース機器につながれていることを確認する。 すべての信号ケーブルが確実に接続されていることを確認する。 ボリュームが高すぎる可能性がある。 ボリューム源をチェックする。 機器の中には、ボリュームが最大になっていると、出力信号に歪みを生じるものが

ソース機器のEQ設定をチェックする。 JBLでは、ソース機器のEQ設定を「フラット」または「オフ」にすることをお勧め

入力ケーブルの接続をチェックする。 入力ケーブルが干渉波を捉えている可能

余分な入力ケーブルを巻き付けて、できる限り短くする。

延長用ケーブルまたは他社製ケーブルを使っている場合 は、それがステレオ用オス‐オス・ケーブルであること

ユニットに電気がきていない。 コンセントまたはコンセントバーが通電していることを確認する。コンセントまたはコ ンセントバーのスイッチが全てオンになっていることと、スピーカーシステムのスイッ チが全てオンになっていることを確認する。 JBL On Call 5310の電池残量が少ないと、FMラジオは

JBL On Call 5310充電コネクタがNokia 5310 XpressMusicフォンに差し込まれ

Nokia 5310 XpressMusicフォンからJBL On Call 5310の充電コネクタを取り外す。 JBL On Call 5310の充電コネクタがNokia 5310 XpressMusicフォンに完全に差し込ま

JBL On Call 5310の充電コネクタが正しく差し込まれていることを確認する。

JBL, Incorporated JBL On Call™ 5310 Odyssey® 25mm 総合高調波歪み率 (THD) 1%で2 x 3W 幅 4-1/2" (115mm) 高さ 2-1/2" (65mm) 長く 7" (175mm) 0.6kg アルカリ電池、ニッケル水素電池 10kΩ以上 80db以上 100Hz ～20KHz 120 V、60Hz AC 220~230V、50Hzまたは60Hz AC 100V、50Hzまたは60Hz AC 240V、50Hzまたは60Hz AC 25W
