GEBRUIKSAANWIJZING ON CALL 5310 JBL

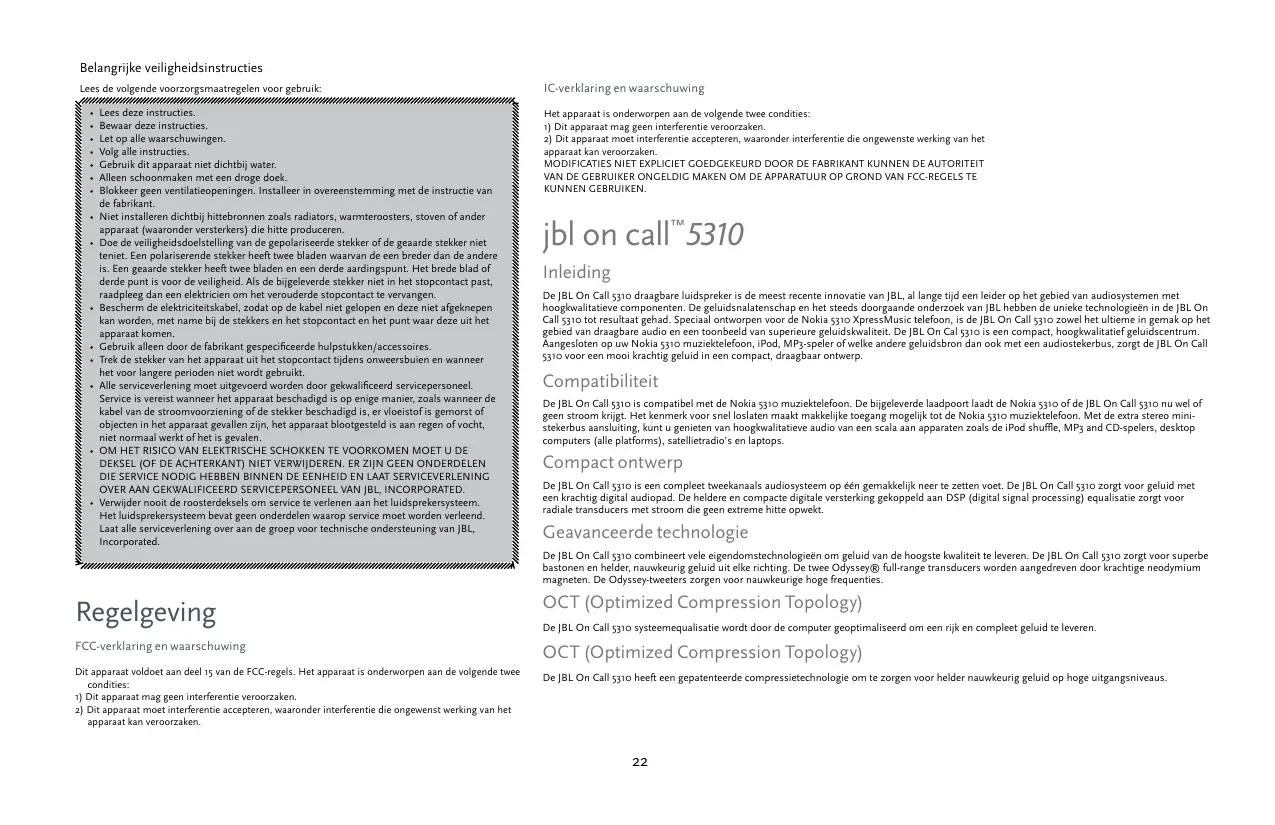

Belangrijke veiligheidsinstructies Lees de volgende voorzorgsmaatregelen voor gebruik:

Lees deze instructies. Bewaar deze instructies. Let op alle waarschuwingen. Volg alle instructies. Gebruik dit apparaat niet dichtbij water. Alleen schoonmaken met een droge doek. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructie van de fabrikant. Niet installeren dichtbij hittebronnen zoals radiators, warmteroosters, stoven of ander apparaat (waaronder versterkers) die hitte produceren. Doe de veiligheidsdoelstelling van de gepolariseerde stekker of de geaarde stekker niet teniet. Een polariserende stekker heeft twee bladen waarvan de een breder dan de andere is. Een geaarde stekker heeft twee bladen en een derde aardingspunt. Het brede blad of derde punt is voor de veiligheid. Als de bijgeleverde stekker niet in het stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen. Bescherm de elektriciteitskabel, zodat op de kabel niet gelopen en deze niet afgeknepen kan worden, met name bij de stekkers en het stopcontact en het punt waar deze uit het apparaat komen. Gebruik alleen door de fabrikant gespecificeerde hulpstukken/accessoires. Trek de stekker van het apparaat uit het stopcontact tijdens onweersbuien en wanneer het voor langere perioden niet wordt gebruikt. Alle serviceverlening moet uitgevoerd worden door gekwalificeerd servicepersoneel. Service is vereist wanneer het apparaat beschadigd is op enige manier, zoals wanneer de kabel van de stroomvoorziening of de stekker beschadigd is, er vloeistof is gemorst of objecten in het apparaat gevallen zijn, het apparaat blootgesteld is aan regen of vocht, niet normaal werkt of het is gevalen. OM HET RISICO VAN ELEKTRISCHE SCHOKKEN TE VOORKOMEN MOET U DE DEKSEL (OF DE ACHTERKANT) NIET VERWIJDEREN. ER ZIJN GEEN ONDERDELEN DIE SERVICE NODIG HEBBEN BINNEN DE EENHEID EN LAAT SERVICEVERLENING OVER AAN GEKWALIFICEERD SERVICEPERSONEEL VAN JBL, INCORPORATED. Verwijder nooit de roosterdeksels om service te verlenen aan het luidsprekersysteem. Het luidsprekersysteem bevat geen onderdelen waarop service moet worden verleend. Laat alle serviceverlening over aan de groep voor technische ondersteuning van JBL, Incorporated. IC-verklaring en waarschuwing Het apparaat is onderworpen aan de volgende twee condities:

1) Dit apparaat mag geen interferentie veroorzaken.

2) Dit apparaat moet interferentie accepteren, waaronder interferentie die ongewenste werking van het

apparaat kan veroorzaken. MODIFICATIES NIET EXPLICIET GOEDGEKEURD DOOR DE FABRIKANT KUNNEN DE AUTORITEIT VAN DE GEBRUIKER ONGELDIG MAKEN OM DE APPARATUUR OP GROND VAN FCC-REGELS TE KUNNEN GEBRUIKEN. jbl on call™5310 Inleiding De JBL On Call 5310 draagbare luidspreker is de meest recente innovatie van JBL, al lange tijd een leider op het gebied van audiosystemen met hoogkwalitatieve componenten. De geluidsnalatenschap en het steeds doorgaande onderzoek van JBL hebben de unieke technologieën in de JBL On Call 5310 tot resultaat gehad. Speciaal ontworpen voor de Nokia 5310 XpressMusic telefoon, is de JBL On Call 5310 zowel het ultieme in gemak op het gebied van draagbare audio en een toonbeeld van superieure geluidskwaliteit. De JBL On Cal 5310 is een compact, hoogkwalitatief geluidscentrum. Aangesloten op uw Nokia 5310 muziektelefoon, iPod, MP3-speler of welke andere geluidsbron dan ook met een audiostekerbus, zorgt de JBL On Call 5310 voor een mooi krachtig geluid in een compact, draagbaar ontwerp. Compatibiliteit De JBL On Call 5310 is compatibel met de Nokia 5310 muziektelefoon. De bijgeleverde laadpoort laadt de Nokia 5310 of de JBL On Call 5310 nu wel of geen stroom krijgt. Het kenmerk voor snel loslaten maakt makkelijke toegang mogelijk tot de Nokia 5310 muziektelefoon. Met de extra stereo ministekerbus aansluiting, kunt u genieten van hoogkwalitatieve audio van een scala aan apparaten zoals de iPod shuffle, MP3 and CD-spelers, desktop computers (alle platforms), satellietradio’s en laptops. Compact ontwerp De JBL On Call 5310 is een compleet tweekanaals audiosysteem op één gemakkelijk neer te zetten voet. De JBL On Call 5310 zorgt voor geluid met een krachtig digital audiopad. De heldere en compacte digitale versterking gekoppeld aan DSP (digital signal processing) equalisatie zorgt voor radiale transducers met stroom die geen extreme hitte opwekt. Geavanceerde technologie De JBL On Call 5310 combineert vele eigendomstechnologieën om geluid van de hoogste kwaliteit te leveren. De JBL On Call 5310 zorgt voor superbe bastonen en helder, nauwkeurig geluid uit elke richting. De twee Odyssey® full-range transducers worden aangedreven door krachtige neodymium magneten. De Odyssey-tweeters zorgen voor nauwkeurige hoge frequenties. Regelgeving OCT (Optimized Compression Topology) FCC-verklaring en waarschuwing OCT (Optimized Compression Topology) Dit apparaat voldoet aan deel 15 van de FCC-regels. Het apparaat is onderworpen aan de volgende twee condities:

1) Dit apparaat mag geen interferentie veroorzaken.

2) Dit apparaat moet interferentie accepteren, waaronder interferentie die ongewenst werking van het

apparaat kan veroorzaken. De JBL On Call 5310 heeft een gepatenteerde compressietechnologie om te zorgen voor helder nauwkeurig geluid op hoge uitgangsniveaus. De JBL On Call 5310 systeemequalisatie wordt door de computer geoptimaliseerd om een rijk en compleet geluid te leveren.

Uitpakken Installatie batterijen Pak uw luidsprekersysteem voorzichtig uit en controleeer of alle componenten aanwezig zijn:

1. Til de standaard op.

2. Til de batterijdeksel van de onderkant van de JBL On Call 5310 en

verwijder de batterijdeksel.

3. Plaats (4) nieuwe AA-batterijen zoals weergegeven.

4. Plaats de deksel van het batterijcompartiment terug.

5. Sluit de standaard.

Luisteren naar muziek van de Nokia 5310 muziektelefoon

1. Schuif de Nokia 5310 muziektelefoon in het JBL On Call 5310 dock.

2. Houd de onderkant van de Nokia 5310 muziektelefoon naar beneden.

3. Schuif de JBL On Call 5310 laadconnector in de Nokia 5310 muziektelefoon.

4. Druk op de knop “Power” aan de voorkant van de JBL On Call 5310. Een

groene LED geeft aan dat de eenheid is ingeschakeld.

5. Regel het afspelen van de muziek door de Nokia 5310 muziektelefoon.

6. Pas het volume aan met behulp van de knoppen “+” en “–” die zich bevinden

aan de voorkant van de JBL On Call 5310.

Volumeverlaging “–” Opmerking: systeem gebruikt geen batterijstroom, wanneer wisselstroom gebruikt wordt Algemene configuratie Pak de JBL On Call 5310 en zijn stroomtoevoer uit.

1. Steek de adapter in de “ 12V”-poort aan de achterkant van de eenheid en

vervolgens in het stopcontact.

2. Druk op de knop “Power” aan de voorkant van de JBL On Call 5310. Een groene

LED geeft aan dat de eenheid is ingeschakeld.

BATTERIJEN. BATTERIJEN WORDEN IN DE JBL ON CALL 5310 NIET OPNIEUW GELADEN. Wegwerpen van de batterijen Alkaline batterijen worden als ongevaarlijk beschouwd en kunnen met het huisvuil worden weggeworpen. Herlaadbare batterijen (bijv. nikkelcadmium, nikkel metaalhydride, lithium en lithiumion) acht men gevaarlijke huishoudmaterialen en deze kunnen bijdragen tot onnodige risico’s voor gezondheid en veiligheid. Ongewenste materialen moet men wegdoen op een manier die goed voor het milieu is. Neem contact op met plaatselijke functionarissen voor afvalbeheer voor overige informatie over het milieuvriendelijk ophalen, recyclen en wegdoen van gebruikte batterijen.

Luisteren naar muziek van een hulpapparaat De JBL On Call 5310 luidspreker omvat een stekerbus van 2,5 mm en een 3,5 mm ministekerbuskabel voor aansluiting op een analoge muziekspeler met een uitgang van 2,5 mm of 3,5 mm.

1. Sluit het hulpapparaat aan op de JBL On Call 5310 met behulp van de

bijgeleverde audiokabel.

2. Druk op de knop “Power” aan de voorkant van de JBL On Call 5310. Een

groene LED geeft aan dat de eenheid is ingeschakeld.

3. Regel het afspelen van de muziek via het hulpapparaat.

4. Pas volume aan met behulp van de knoppen “+” en “–” die zich bevinden

aan de voorkant van de JBL On Call 5310.

2., 4. Probleemoplossing voor uw jbl on call 5310

Symptoom Mogelijk probleem Oplossing Opmerking Eenheid krijgt geen stroom Zorg ervoor dat stopcontact of aansluiting stroom heeft, zorg ervoor dat alle schakelaars daarvoor aan staan en dat alle schakelaars voor het luidsprekersysteem ingeschakeld zijn. Onjuiste selectiebron Zorg ervoor dat de Nokia 5310 XpressMusic Telefoon goed in het dock zit in de JBL On Call 5310 Geluidskwaliteit Geluidskwaliteit Geen geluid uit JBL On Call 5310 Zorg ervoor dat de hulpkabel goed aangesloten is op een extern audioapparaat Draai het volume hoger Controleer het system met een bekende goede bron Sluit de Aux In-kabel aan op de stekerbus van de koptelefoon op uw audioapparaat Geluid komt alleen van één kant/kanaal Audiokabel zit niet goed vast Vervorming (statische, krakende of sissende geluiden) Ruis kan veroorzaakt worden door interferentie van een beeldscherm, mobiele telefoon of ander zendapparaat Zorg ervoor dat de Aux In-kabel geheel in de JBL On Call 5310 zit Zorg ervoor dat de Nokia 5310 XpressMusic goed gedockt is in de JBL On Call 5310 Als u een verlengsnoer of een snoer van derden gebruikt, controleer dan dat het een stereo mannelijke-naar-mannelijke kabel is Geluidskwaliteit Te veel hoge tonen of lage tonen Zorg ervoor dat de JBL On Call 5310 aangesloten is op een goed bronapparaat Zorg ervoor dat alle signaalsnoeren goed in hun stekerbussen zitten Volumeniveau is mogelijk te hoog. Controleer volume van bronapparaat Sommige apparaten vervormen het uitgangssignaal als het geluid op maximaal staat Controleer de EQ-instelling op uw bronapparaat JBL raadt aan om de EQ op Flat of Off in te stellen. Luidsprekersysteem heeft last van interferentie van radiofrequenties of ontvangt radiostation Invoersnoer is niet goed ingestoken Controleer aansluiting invoersnoer Mogelijk pakt inputsnoer interferentie op Wikkel overtollig invoersnoer op om het zo kort mogelijk te maken Ontvangst FM-radio is slecht. De radio krijgt geen stroom. Zorg ervoor dat het stopcontact of stekkerblok stroom heeft, zorg ervoor dat alle schakelaars voor het stopcontact/stekkerblok zijn ingeschakeld en dat alle schakelaars voor het luidsprekersysteem zijn ingeschakeld. De oplader van de JBL On Call 5310 is aangesloten op de Nokia 5310 XpressMusic-telefoon. Ontkoppel de oplader van de JBL On Call 5310 van de Nokia 5310 XpressMusictelefoon.

De FM-radio werkt niet wanneer de JBL On Call 5310 op batterijen werkt. Symptoom Mogelijk probleem Oplossing Opmerking De JBL On Call 5310 Laadconnector is niet goed ingestoken in de Nokia 5310 XpressMusic telefoon Zorg ervoor dat de JBL On Call 5310 laadconnector goed is ingestoken Laden Nokia 5310 XpressMusic Telefoon laadt de Nokia 5310 XpressMusic niet op Technicsche specificaties Fabrikant Model Drivers (tweeter) Voeding Afmetingen

Gewicht Grootte batterij Soort batterij Ingangsimpedantie Verhouding signaal tot ruis Frequentierespons Stroom (VS/Canada) Stroom (Europa/UK) Stroom (Japan) Stroom (Australië) Maximaal stroomverbruik Goedgekeurd door UL/CUL/CE JBL, Incorporated JBL On Call™ 5310 Odyssey® 25mm 2x3 Watts (tweeters) bij 1% THD Breedte 4-1/2" (115mm) Hoogte 2-1/2" (65mm) Lang 7" (175mm)
