Märke	PARKSIDE
Modell	KH 3115 (PEBS 900)
Produkttyp	Bandslipmaskin
Avsedd användning	Torrslipning och polering av trä, metaller, plaster och färger
Slipband	75 × 533 mm
Slipyta	75 × 150 mm
Max bandhastighet	350 m/min
Tomgångsvarvtal	650 r/min
Hastighetsinställning	Elektronisk med förval (6 lägen)
Driftslägen	Omkopplingsläge (strömbrytare) och kontinuerligt (med spärr)
Strömförsörjning	230 V ~, 50 Hz (kompatibel 220 V)
Skyddsklass	II (dubbelisolerad)
Vikt	3,8 kg
Ljudtrycksnivå (Lp)	87 dB(A)
Ljudeffektnivå (Lw)	100 dB(A)
Vibrationsfaktor (hand-arm)	< 2,5 m/s²
Elektroniska funktioner	Mjukstart, överbelastningsskydd, effektreglering
Medföljande utrustning	Extrahandtag, dammpåse, dammsugaradapter
Underhåll	Regelbunden rengöring av ventilationsöppningar och skyddskåpa; använd inte lösningsmedel
Säkerhet	Använd dammask, skyddsglasögon och hörselskydd; koppla ur före ingrepp
Garanti	3 år (förbrukningsdelar undantagna)
Service Frankrike	SOFIM, 9 rue Petits Hôtels, 75010 Paris - [e-mail]

Vanliga frågor - KH 3115 BELT SANDER PARKSIDE

Hur byter jag slipbandet på PARKSIDE KH 3115 bandslipmaskin?

Koppla först ur apparaten. Fäll spännspaken (9) utåt för att öppna spännanordningen. Ta bort det gamla bandet. Sätt på det nya bandet med pilarnas riktning (på bandet och på höljet). Stäng spaken. Sätt på maskinen och justera bandets gång med justerskruven (8) tills bandets kant är parallell med glidplåten.

Vilka driftslägen har denna bandslipmaskin?

Du kan använda bandslipmaskinen i omkopplingsläge (håll strömbrytaren intryckt) eller i kontinuerligt läge (tryck på strömbrytaren och lås den med spärrknappen (4) för användning utan att hålla). För att stoppa kontinuerligt läge, tryck på strömbrytaren igen och släpp den.

Hur ställer jag in bandhastigheten?

Använd inställningsratten (3) på apparaten. Du kan förvälja hastigheten även under drift. Inställningen beror på material: för hårt trä eller grovslipning, använd hög hastighet (lägen 5-6); för plaster eller finslipning av lack, låg hastighet (1-2). Se tabellen i bruksanvisningen för rekommenderade värden.

Kan jag använda bandslipmaskinen på metall? Vilka försiktighetsåtgärder?

Ja, den passar för slipning av metaller (stål, aluminium etc.). Använd lämpliga band (korn 40 för rostborttagning, 80-150 för finish). Observera: slipning av metall ger gnistor. Använd inte dammsugning (påse eller dammsugare) under detta arbete på grund av brandrisk. Använd skyddsglasögon och håll bort brännbart material.

Hur ansluter jag en extern dammsugare?

Du kan ansluta en hushållsdammsugare till dammsuganslutningen (7) på bandslipmaskinen. Använd medföljande adapter för att fästa dammpåsen eller dammsugarslangen. Observera: använd inte dammsugare för att suga upp explosiv damm-luftblandning. Vid metallslipning, koppla bort dammsugningssystemet.

Vilket regelbundet underhåll krävs?

Rengör bandslipmaskinen efter varje användning. Använd en mjuk trasa och en borste för att ta bort damm. Använd aldrig lösningsmedel eller vassa föremål. Ventilationsöppningarna måste alltid vara fria. Då och då, skruva loss skyddskåpan (6) för att rengöra dammbanan. Kontrollera även bandets gång och justera vid behov.

Vilka viktiga säkerhetsåtgärder finns?

Använd alltid dammask, skyddsglasögon och hörselskydd. Arbeta aldrig med material som innehåller asbest. Koppla ur apparaten före bandbyte eller rengöring. Rör inte vid sladden om den är skadad. Stäng av apparaten innan du lägger ner den. Vid slipning, använd endast lätt tryck: maskinens vikt räcker.

Hur får jag reservdelar eller får min bandslipmaskin reparerad?

Använd endast originalreservdelar. För reparationer under garanti (3 år), skicka apparaten i originalförpackning med kvitto till service i ditt land. I Frankrike är adressen: SOFIM, 9 rue Petits Hôtels, 75010 Paris (tel. [phone]). Förbrukningsdelar (slipband etc.) omfattas inte.

Kan bandslipmaskinen användas för polering?

Ja, den möjliggör polering av ytor. Använd ett slipband med mycket fin kornstorlek (320) och låg hastighet (1-2). Applicera lätt tryck och flytta maskinen jämnt. För lack, finslipning görs med korn 320.

Vad gör jag om slipbandet driver eller vidrör höljet?

Stanna maskinen. Kontrollera att bandet är korrekt installerat (pilarnas riktning). Sätt på bandslipmaskinen och vrid justerskruven (8) tills bandet är centrerat och dess kanter parallella med glidplåten. Om problemet kvarstår är bandet kanske slitet eller skadat; byt ut det.

BRUKSANVISNING KH 3115 BELT SANDER PARKSIDE

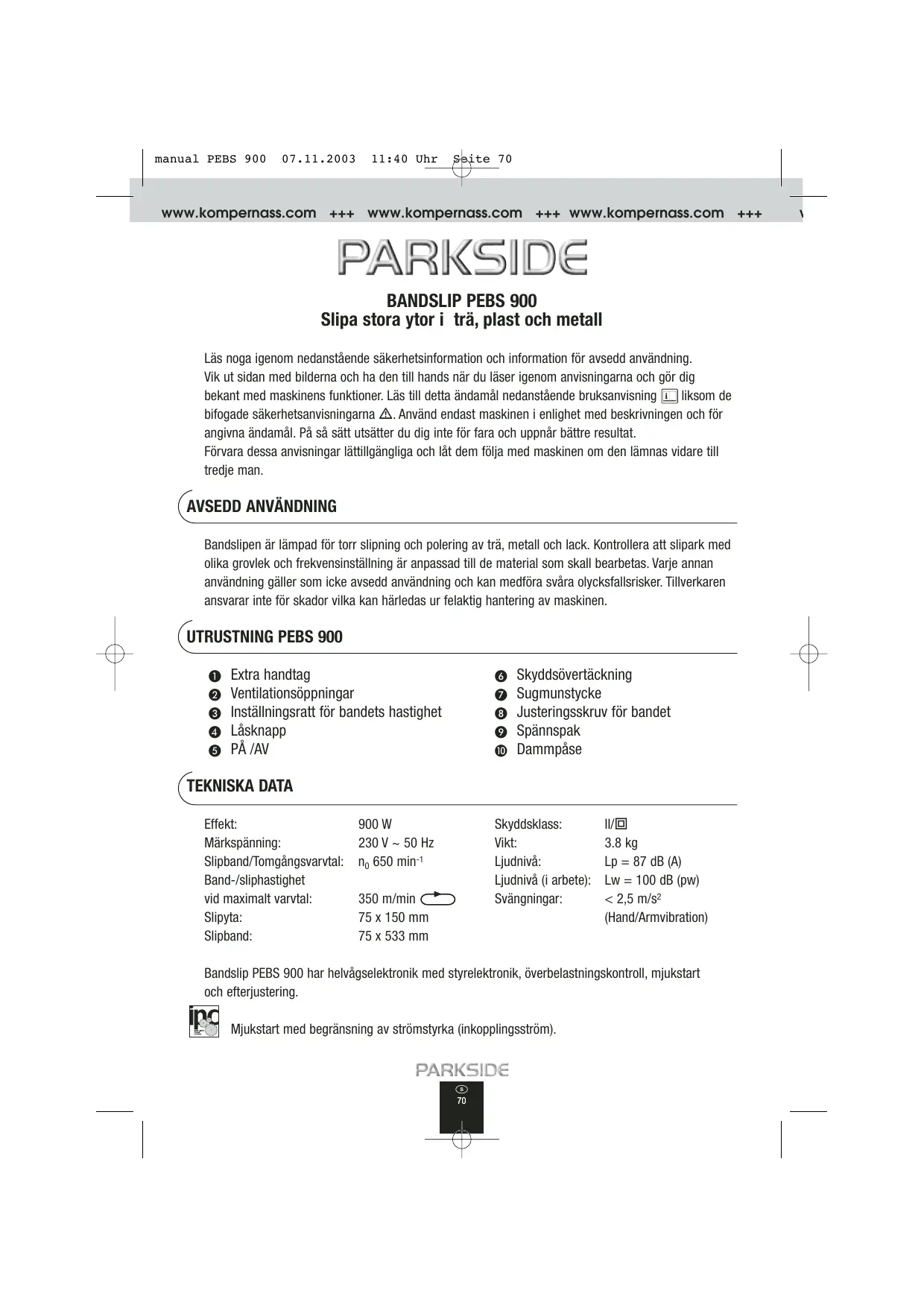

BANDSLIP PEBS 900 Slipa stora ytor i tra, plast och metall

Läs noga igenom nedanstående sakerhetsinformation och information for avsedd användning. Vik ut sedan med bilderna och ha den till hands nar du lasser igenom anvisingarna och gör dig bekant med maskinens Funktioner. Läs till detta andamål nedanstående bra克斯anvising liksom de bifogade sakerhetsanvisingarna . Använd endast maskinen i enliget med beskrivningen och für angivna andamål. På säät utsätter du dig inte für fara och uppnär bättre resultat. Förvara dessa anvisningar lätt tillgängliga och låt dem folja med maskinen om den lämnas vidare till tredje man.

AVSEDD ANVÄNDNING

Bandslipen ar lampad for torr slipning och polering av tra, metall och lack. Kontrollera att slipark med olika grovlek och frekvensinställning ar anpassad till de material som skall bearetas. Varje annan användning gäller som iced avsedd användning och kan medfora svåra olycksfallsrisker. Tillverkaren ansvarar inte for skador vilka kan harledas ur felaktig hantering av maskinen.

UTRUSTNING PEBS 900

6 Skyddsovertackning
Sugmunstycke
8 Justeringsskruv for bandet
Spännspak
10 Dammpase

TEKNISKA DATA

Effekt:	900 W
Märkspanning:	230 V ~ 50 Hz
Slipband/Tomgangsvarvatal:	n0650 min-1
Band-/sliphastigkeit
vid maximal varvatal:	350 m/min
Slipyta:	75 x 150 mm
Slipband:	75 x 533 mm

Skyddsklass:	II/回
Vikt:	3.8 kg
Ljudnivå:	Lp = 87 dB (A)
Ljudnivå (i arbete):	Lw = 100 dB (pw)
Svängningar:	< 2,5 m/s2 (Hand/Armvibration)

Bandslip PEBS 900 har helvågselektronik med styrelektronik, überbelastningskontroll, mjukstart och afterjustering.

Mjukstart med begränsning av stromstyrna (inkopplingsström).

VIKTIGA SAKERHETSANVISNINGAR

Läs noga igenom anvisiningarna i det bifogade hättet «Sakerhetsanvisiningar«.
- Bandslip PEBS 900 ar konstruerad for torr ytslipning av tra, plast aller metall och med högt installd effekt även spackelmassa och lackerade ytor. Bandslipen fär endast användas for torr slipning.
Fortsatt aldrig arbetet om natakeln skadas aller t.o.m. gär av, dra ut natakeln omgäende. Använd aldrig elektrisk utrustning med skadade kablar.
- Kontrollera att natsladden alltid ligger bakom slipen.
- Anslut slipen till lamplig anordning, t.ex. en dammsugare om du skall gora langre arbeten i tramaterial erler i material där mycket damm forekommer. Använd andningsskydd, horselskydd och skyddsglasögon.
- Maskinen fär inte användas for slipning av asbesthaltiga material.
- Spann fast den arbetsstycket om det inte är tillräckligt stadigt pga. av sin eigenvikt.
- Kontrollera att maskinen ar avstängd innan du drar ur nätkontakten ur vagguttaget.
- Starta alltid bandslipen innan du for den mot arbetsstycket och stang av den när du lyft slipen frän arbetsstycket.
Använd inga starka slitna slipband eller slipband med trasiga kanter.
Ror inte det lopande slipbandet - Risk for skador.
Stang av maskinen och lát bandet lopa tills det stär helt stilla innan du lagger ifrän dig bandslipen.
- Observera: Gnistor kan medfora brandfara. Gnistor uppstar när du slipar i metall. Kontrollera att ingen obehörig person befinner sig i narheten.

Kontrollera aven att inga brannbara amnen finns i omedelbar narhet.

Problemfri fonction kan endast sakerstalld om du anvander reservdeler i original.

FÖRSTA ANVÄNDNING

Kontrolera natspänningen. Strömköllans spanning och uppgiffterna på tillverkningssskylten måste overensstämma. Apparater markta med 230 V kan även anvandas med 220 V.

PÄ/AV

Du kan välja mellan intermittent och kontinuereg drift. Använd intermittent drift für korta arbeten. För normala och langre arbeten reckommenderar vi kontinuereg drift. Funktionen hanteras enigt foljande:

INTERMITTENT DRIFT P:A: Tryck knappen PAVAV 5 INTERMITTENT DRIFT AV: Slapp knappen PAVAV 6

KONTINUERLIG DRIFT P:A: Tryck knappen P'AV ⑤ och las med lasknappen ④.
KONTINUERLIG DRIFT AV: Tryck knappen P'AV ⑤ och slappigen.

MONTERA /BYTA SLIPBAND

OBS: Dra allid ut natkabeln innan du utfor atgarder ellre ngoring pa bandslipen.

1) Lossa spannmekaniken for slipbandet genom att svänga ut spannspaken 9 welt (se bild ①). Spannmekaniken ar nu öppen och slipband kan tas bort.
2) Lagg på ett nytt slipband resp. byt band anpassat tillett annat material erer med annan grovlek. OBSERVERA: Pilarna på slipbandets insida och pilarna på slipen maste stamma overens (se även bild ②).
3) Spann slipbandet ordentlich, tryck tillbaka spannspaken 9.
4) Lyft maskinen och starta den. Justera slipbandet genom att vrida på justeringsskruven 3, tills slipbandet ligger kant i kant och parallellt med plåten.

Kontrollera att inte slipbandet dras in i silpen. Kontrollera slipbandet regelbundet och afterjustera med justeringssskruven ⑧ vid behov.

ARBETSANVISNINGAR

Starta alltid bandslipen innan du satter den mot till materiaielet.

ETTLATT SLIPTRYCK RACKER

Arbeta med minsta möjiga tryck. Bandslipens eigenvikt räcker für goda slipresultat. Dessutom skonar du slitaget på slipbandet, arbetsstykets yta blir finare och energiförbrukningen minskar.

AVVERKNING OCH YTA

Avverkningen och ytans kvalitet beror på bandet hastigth et och grovlek (se även kapitel «Valja varvatal och slipband«). I princip gäller: Ju högre varvatal/hastigth, dato högre avverkning et honare slipsyta.

SLIPNING

Starta bandslipen och placera den på arbetsstykct och arbeta med jämnt tryck framåt. Slipa paralllett och låt slipbanorna överlappa varandra nagot. Undvik fula och sneda slipspar genom att alltid slips i träfibrernas riktning.

DAMM

Använd ansiktsmask som skydd für damm. Dammpåsen samlar upp dammet och forhindrar värre nedsmutsning Samuel dampartiklar i luften. Slipdammet samlas upp i dammpåsen och undviker att du fär fula fläckar eller brännmarken på arbetsstyetcket.

Dra på dammpasen 10 over den medlevererade adaptern och satt fast den på sugmunstykcket 7.

Den bygelformiga adaptern ser till att dammpasen ar tillrackligt oppen och kan ta emot allt slipdamm (se även bild ③). Töm dammpasen regelbundet.

Du kan även ansluta en dammsugare till sugmunstycket ⑦ (se även bild ④). Använd en vanlig dammsugare dock inte für att suga damm/luftblandning som kan explodera.

Finns risk for att damm/luftblandningen kan exploderama ste en speciell dammsugare anvandas.

OBSERVERA BRANDRISK: Använd inte dammpase eller dammsugare när du slipar metall (gnistor).

TIPS

• Styr alltid bandslipen med båda handerna och med jämn handkraft over materiaiet.
• Du kan ställas in ulla in ells ta bort det extra handtaget A. Detta kan ev. behovas for att nà fram pø otillgangliga stallen.

VALJA VARVTAL OCH SLIPBAND

Du kan välja bandhastighet med inställningsskruven - även med roterade band. Bästa inställning for hastigheten beror på det material som skall bearbetas. Prova dig fram till den hastighet som passar dig. I nedanstående tabell finns icken bindande riktvärden.

Material / arbetsområde	Grovlipning (grovlek)	Finslipning (grovlek)	Varvätal
Mjukt trä	60	240	högnt (5-6)
Hårt trä	60	180	högnt (5-6)
Spanplattor	60	150	högnt (5-6)
Ta bort fänglack	60	—	högnt (5-6)
Yt slipa lack	150	320	lågt (1-2)
Ta bort rost	40	120	mellan/högt (3-4)
Plast	120	240	lågt/mellan (2-3)
Metall. inte järn (t.ex. alu.)	80	150	mellan/högt (3-4)

UNDERHÄLL OCH VÄRD

OBS: Dra alltid ut natkabeln innan du utfor atgarder erler rengoring pa bandslipen.

1) Rengör bandslipen regelbundet, helst direkt after användning.
2) Använd inga skarpa foremål for att rengöra bandslipen. Se till att inte vatten eller vätskor kommt in i bandslipens inre. Använd en mjuk trasa for att rengöra bandslipen. Använd aldrig bensin, Lossningsmedel aller rengöringsmedel som angriper plast.
3) Ventilationsöppninger mäste alltid hällas öppna.
4) Ta bort slipdamm med en pensel. Ta bort damm frän maskinens inre genom att ibland lossa på skyddsovertäckningen och blås försiktigt bort dammet.

Förpackungen bestär av 100% miljövänligt material som kan avfallshanteras vid lokala Återvinningsställen.

Informera dig om avfallschantering av uttjänta elverktyg hos din kommun.

TIPS OCH TRICK

• Bearbeta aldrig trä och metall med sama slipband.
• Slitna och kantslitna slipband kan forstora arbetsstycket. Byt alltid slipband i god tid.
• Förvara slipbandet höngande sä att inga veck uppstär.

Ytterligare practiska tips finns i hättet «Sakerhetsanvisningar«.

Ratt till tekiska andringar for den fortsatta produktvecklingen forbehalles.

Maskinens beteckning: PARKSIDE BANDSLIP PEBS 900
