BEDIENUNGSANLEITUNG KH 3115 BELT SANDER PARKSIDE

manua 1 PEBS 900 07.11.2003 11:38 Uhr Seite 1 D — PARKSIDE

manual PEBS 900 07.11.2003 11:38 Uhr Seite 2

Wwww.kompernass.com +++ Wwww.kompernass.com +++ Www.kompernass.com +++ DA RKEGINDE PARKSIDE BANDSCHLEIFER PEBS 900 Schleifen von groBen Flächen. Für Holz, Kunststoff und Metall Bitte lesen Sie die folgenden Informationen für Sicherheit und sachgemäBen Gebrauch aufmerksam durch. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich ansch lieBend mit allen Funktionen des Gerätes vertraut. Lesen Sie bitte hierzu sorgfältig die nachfolgende Bedienungsanleitung [1] sowie die beiliegenden Sicherheitshinweise À . Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. So arbeiten Sie gefahrlos und erzielen bei Ihren Arbeiten bessere Ergebnisse. Bewahren Sie diese Hinweise sorgfältig auf und geben Sie sie ggf. an Dritte weiter. (BESTIMMUNGSGEMASSER GEBRAUCH Der Bandschleifer ist zum trockenen Schleifen und Polieren von Holz, Metall und Lacken geeignet. Beachten Sie bitte, dass Sie zur Bearbeitung der verschiedenen Materialien entsprechende Schleif- blätter mit unterschiedlicher Kôrnung einsetzen und die Drehzahl ebenfalls dem Material anpassen. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäB und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden über nimmt der Hersteller keine Haftung. (aussTarTunG PEBS 900 © Zusatz-Handgriff © Schutzabdeckung @ Lüftungsschlitze @ Absaugstutzen © Stellrad Bandgeschwindigkeit © Justierschraube für Bandlauf @ Feststellknopf @ Spannhebel © EIN- /AUS-Schalter © Staubsack (TECHNISCHE DATEN Nennaufnahme: 900 W Schutzklasse: E1 Nennspannung: 230 V - 50 Hz Gewicht: 3,8 kg Schleifband/ Schalldruckpegel: Lp = 87 dB (A) Leerlaufdrehzahl: no 650 min Schalleistungspegel: Lw = 100 dB (pw) Band-/Schleifgeschwindigkeit Schwingungswert: < 2,5 m/s? bei maximaler Drehzahl: 350 m/min CD (Hand-Arm-Vibration) Schleiffläche: 75 x 150 mm Schleifband: 75 x 533 mm

manual PEBS 900 07.11.2003 11:39 Uhr Seite 5 D —

Wwww.kompernass.com +++ Wwww.kompernass.com +++ Www.kompernass.com +++ Der Bandschleifer PEBS 900 verfügt über Vollwellenelektronik mit zusätzlicher Regelelektronik, Überlastkontrolle, Softstart und Leistungsnachregelung. Sanftanlauf mit Einschaltstrombegrenzung. (wicuricE SICHERHEITSHINWEISE À Lesen Sie vor der ersten Inbetriebnahme zusätzlich die Hinweise im beiliegenden Heft »Sicherheitshinweisec: Der Bandschleifer PEBS 900 ist für trockenes Flächenschleifen von Holz, Kunststoff, Metall und — bei hoher Abtragsleistung — Spachtelmasse sowie lackierten Oberflächen ausgelegt. Der Bandschleifer darf nur für Trockenschliff verwendet werden. Wird bei Arbeiten das Netzkabel beschädigt oder gar durchtrennt, niemals das Kabel berühren — ziehen Sie sofort den Netzstecker. Benutzen Sie niemals Elektrogeräte mit beschädigtem Kabel Führen Sie das Kabel immer nach hinten vom Gerät weg. Bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Staube entstehen, ist der Bandschleifer an eine geeignete externe Absaugvorrichtung anzuschliessen. Tragen Sie einen Atemschutz, einen Gehôrschutz und eine Schutzbrille © © Es darf kein asbesthaltiges Material bearbeitet werden. Spannen Sie das zu bearbeitende Werkstück fest, sofern es nicht durch sein Eigengewicht sicher aufliegt. o Achten Sie immer darauf, dass das Gerät ausgeschaltet ist, bevor Sie den Stecker in die Steckdose stecken Den Bandschleifer nur eingeschaltet gegen das Werkstück führen und erst dann ausschalten, wenn er vom Werkstück abgehoben wurde. Verwenden Sie keine Schleifbänder mehr, die stark verschlissen oder eingerissen sind. Vermeiden Sie Kontakt mit dem laufenden Schleifband — Verletzungsgefahr. Das Gerät immer ausschalten und das Schleifband auslaufen lassen, bevor Sie den Bandschleifer ablegen. Funkenflug - Brandgefahr! Wenn Sie Metalle schleifen entsteht Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe der Arbeitsbereiches befinden. Einwandfreie Funktionen kônnen nur zugesichert werden, wenn das Original-Zubehôr verwendet wird. NBETRIEBNAHME Beachten Sie die Netzspannung. Die Netzspannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Geräte, die mit 230 V bezeichnet sind, kônnen auch mit 220 V betrieben werden

manual PEBS 900 07.11.2003 11:39 Uhr Seite 6 D —

EIN- UND AUSSCHALTEN

Sie kônnen beim Betrieb des Bandschleifers zwischen Moment- und Dauerbetrieb auswählen. Benutzen Sie für kurze Arbeiten den Momentbetrieb. Für normale oder länger andauernde Arbeiten empfehlen wir den Dauerbetrieb. Die Bedienung lhrer gewünschten Einstellung funktioniert wie folgt: MOMENTBETRIEB EINSCHALTEN: Schalter EIN/AUS @ drücken MOMENTBETRIEB AUSSCHALTEN: Schalter EIN/AUS @ loslassen DAUERBETRIEB EINSCHALTEN: Schalter EIN/AUS @ drücken und im gedrückten Zustand mit dem Feststellknopf @ feststellen DAUERBETRIEB AUSSCHALTEN: Schalter EIN/AUS @ drücken und wieder loslassen

(SCHLEIFBLATT EINSPANNEN /WECHSELN

À ACHTUNG: Bevor Sie Arbeiten am Bandschleifer durchführen immer den Stecker aus der Steckdose ziehen.

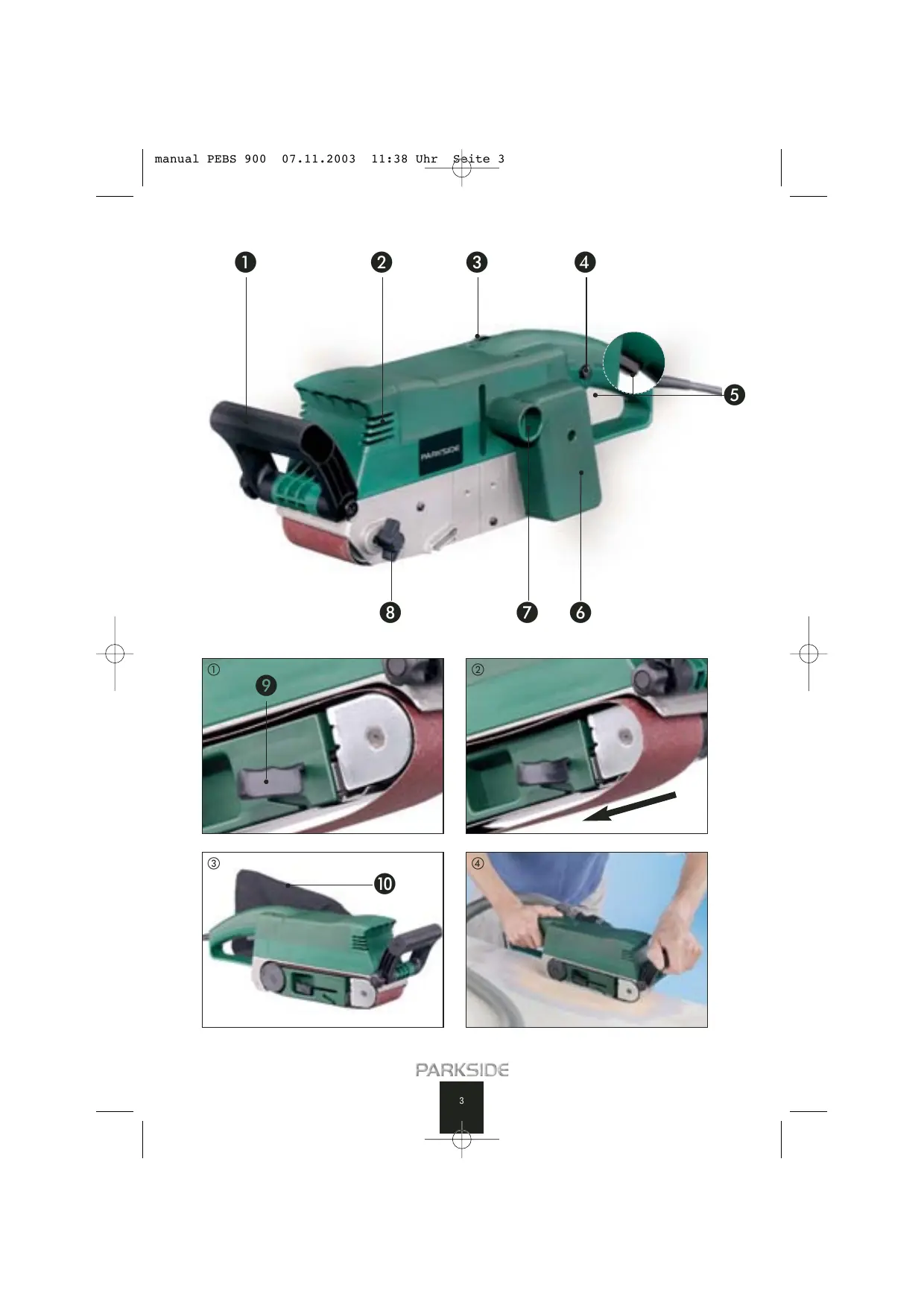

1) Lôsen Sie zunächst die Spannvorrichtung für das Schleifband indem Sie den Spannhebel @ ganz

herausschwenken (siehe Abbildung @). Die Spannvorrichtung ist nun geüffnet und das Schleifband lässt sich entnehmen. D 2) Legen Sie nun ein neues Schleifband auf bzw. wechseln Sie es aus, um anderes Material zu LP beabeiten oder die Kornstärke zu wechseln. WICHTIG: Die Pfeilrichtungen auf der Innenseite des Schleifbandes und am Gerätegehäuse müssen übereinstimmen (siehe auch Abb. G).

3) Spannen Sie das Schleifband fest — bringen Sie den Spannhebel @ wieder in die Ausgangsposition.

4) Nehmen Sie das Gerät hoch und schalten Sie es ein. Justieren Sie nun den Bandlauf indem Sie die

Justierschraube @ so drehen, bis die Kante des Schleifbandes bündig und parallel mit dem Gleitblech verläuft. Achten Sie unbedingt darauf, dass sich das Schleifband nicht am Gehäuse einschleift. Prüfen Sie regelmäBig den Bandlauf und regeln Sie ihn wenn nôtig mit der Justierschraube @ nach. (ARBEITSHINWEISE Schalten Sie den Bandschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

GERINGER SCHLEIFDRUCK GENÜGT

Arbeiten Sie mit môglichst geringem Schleifdruck. Das Eigengewicht des Bandschleifers reicht für gute Schleifleistungen absolut aus.

manual PEBS 900 07.11.2003 11:39 Uhr Seite 7 D —

www.kompernass.com +++ Wwww.kompernass.com +++ www.kompernass.com Zusätzlich schonen Sie durch diese Abeitsweise den VerschleiB des Schleifbandes, die Oberfläche des Werkstückes wird glatter und der Energieverbrauch verringert.

ABTRAG UND OBERFLÂCHE

Die Abtragsleistung und die Oberflächengüte werden von der Bandgeschwindigkeit und der Kornstärke des Schleifbandes bestimmt (siehe auch Abschnitt »Drehlzahl und Schleifblatt wählen«). Grundsätzlich gilt: je hôher die Drehzahl/Bandgeschwindigkeit, desto hôher ist der Abtrag und desto feiner ist die Schleifoberfläche. SCHLEIFVORGANG Das Gerät eingeschaltet auf das Werkstück platzieren und mit mäBigem Vorschub arbeiten. Führen Sie den Schleifvorgang parallel und überlappend zu den Schleifbahnen durch. Zur Vermeidung von stôrenden, querlaufenden Schleifspuren nur in Faserrichtung schleifen. STAUBABSAUGUNG ©) Tragen Sie eine Staubschutzmaske! Die Staubabsaugung erleichtert die Entsorgung und verhindert grôBere Verschmutzungen und eine hohe Staubbelastung in der Atemluft. Zusätzlich wird vermieden, dass herumliegender Schleifstaub während des Arbeitsvorgangs erfasst wird und dadurch Schmier- oder Brandflecke auf dem Werkstück verursacht. Ziehen Sie den Staubsack @ über den mitgelieferten Adapter und befestigen Sie ihn am Absaugstutzen @. Der bügelfürmige Adapter sorgt dafür, dass der Staubsack innen ausreichend geôffnet ist, damit der Schleifstaub aufgenommen werden kann (siehe auch Abb. @ ). Den Staubsack regelmäBig leeren. An den Absaugstutzen @ kônnen Sie auch einen Haushalts-Staubsauger anschlieBen (siehe auch Abb. @ ). Verwenden Sie einen Haushalts-Staubsauger jedoch nicht zum Absaugen von explosivem Staub/Luftgemisch. WARNUNGI! Bei explosivem Staub/Luftgemisch müssen Sie einen dazu speziell geeigneten Absauger verwenden. BRANDGEFAHR! Beim Schleifen von Metallen (Funkenflug) keine Staubabsaugung (Staubsack oder Staubsauger) verwenden. HINWEISE + Führen Sie den Bandschleifer stets mit beiden Händen und gleichmäBigem Vorschub über die zu bearbeitende Fläche. + Der Zusatz-Handgriff @ läft sich verstellen bzw. abschrauben. Sie Kônnen dann auch an eventuell schwer zugängliche Stellen gelangen.

manual PEBS 900 07.11.2003 11:39 Uhr Seite 8 D —

Mit dem Stellrad Bandgeschwindigkeit @ kônnen Sie Drehzahl — auch bei laufendem Gerät — vorwählen. Die optimale Bandgeschwindigkeit ist abhängig von dem zu bearbeitenden Werkstück bzw. Material. Ermitteln Sie die jeweils beste Drehzahl immer selbst in einem praktischen Versuch. In der nachfolgenden Tabelle finden Sie unverbindliche Werte, die Ihnen die Ermittlung erleichtern. Werkstoff / Arbeitsbereich Grobschliff (Kôrnung) Feinschliff (Kôrnung) Drehzahivorwahl Weichholz 60 240 hoch (5-6) Hartholz 60 180 hoch (5-6) Spannplatten 60 150 hoch (5-6) Farbe/Lacke entfernen 60 — hoch (5-6) Lacke anschleifen 150 320 niedrig (1-2) Stahl entrosten 40 120 mittel/hoch (3-4) Kunststoffe 120 240 niedrig/mittel (2-3) Nichteisen-Metalle (z.B. Alu) 80 150 mittel/hoch (3-4) (arrunG UND PFLEGE À ACHTUNG: Bevor Sie Arbeiten am Bandschleifer durchführen immer den Stecker aus der Steckdose ziehen

1) Reinigen Sie den Bandschleifer regelmässig, am besten immer direkt nach Abschluss der Arbeit.

2) Keine scharfen Gegenstände zur Reinigung des Bandschleifers verwenden. Es dürfen keine

Flüssigkeïten in das innere des Bandschleifers gelangen. Zum Reinigen des Gehäuses ein weiches Tuch verwenden — auf keinen Fall Benzin, Lôsungsmittel oder Reiniger, die Kunststoff angreifen.

3) Lüftungsôffnungen müssen immer frei sein.

4) Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel. Zur Erhaltung der optimalen Saugleistung

von Zeit zu Zeit die Schutzabdeckung @ abschrauben und den Staubgang vorsichtig säubern. (ENTSORGUNG Die Verpackung besteht zu 100% aus umweltfreundlichen Materialen, die Sie über die ôrtlichen Recyclingstellen entsorgen kônnen. Über Entsorgungsmôglichkeiten für ausgediente Elektrowerkzeuge informieren Sie sich bitte bei lhrer Gemeinde- oder Stadtverwaltung. (riPrs UND TRICKS +. Niemals mit dem selben Schleifband Holz und Metall bearbeiten. + Verschlissene oder eingerissene Schleifbänder kônnen das Werkstück beschädigen. Wechseln Sie die Schleifbänder deshalb rechtzeitig aus.

manual PEBS 900 07.11.2003 11:39 Uhr Seite 9 D —

Wwww.kompernass.com +++ Wwww.kompernass.com +++ Www.kompernass.com +++ + Bewahren Sie Schleifbänder nur hängend auf, da sie durch Knicke etc. unbrauchbar werden. Weitere praktische Tipps finden Sie ebenfalls im beiliegenden Heft »Sicherheitshinweise. Technische Ânderungen im Sinne der Weiterentwicklung sind vorbehalten. (KONFORMITATSERKLARUNG Wir, KompernaB Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, erklären hiermit für dieses Produkt die Übereinstimmung mit folgenden EG-Richtlinien: Maschinenrichtlinie: 98/37 EEG EG-Niederspannungsrichtlinie: 73/23 EEG Elektromagnetische Verträglichkeit: 89/336 EEG Angewandte harmonisierte Normen: EN 55014-1, EN 61000-3-2, EN 61000-3-3, EN 55014-2 Maschinentyp/Type: PARKSIDE BANDSCHLEIFMASCHINE PEBS 900 Bochum, 31.10.2003 Hysnss ob Hans KompernaB - Geschäftsführer -

manual PEBS 900 07.11.2003 11:39 Uhr Seite 10 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 11 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 12 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 13 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 14

manual PEBS 900 07.11.2003 11:39 Uhr Seite 15 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 16 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 17 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 18 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 19 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 20 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 21 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 22 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 23 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 24

manual PEBS 900 07.11.2003 11:39 Uhr Seite 25 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 26 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 27 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 29 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 30 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 31 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 33 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 34 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 35 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 36 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 37

manual PEBS 900 07.11.2003 11:39 Uhr Seite 38

manual PEBS 900 07.11.2003 11:39 Uhr Seite 39 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 40 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 41 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 42 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 43 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 44 D —

manual PEBS 900 07.11.2003 11:39 Uhr Seite 45 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 50

manual PEBS 900 07.11.2003 11:40 Uhr Seite 52 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 53

manual PEBS 900 07.11.2003 11:40 Uhr Seite 54

manual PEBS 900 07.11.2003 11:40 Uhr Seite 55

manual PEBS 900 07.11.2003 11:40 Uhr Seite 56

manual PEBS 900 07.11.2003 11:40 Uhr Seite 57

manual PEBS 900 07.11.2003 11:40 Uhr Seite 58

manual PEBS 900 07.11.2003 11:40 Uhr Seite 59

manual PEBS 900 07.11.2003 11:40 Uhr Seite 60

manual PEBS 900 07.11.2003 11:40 Uhr Seite 61

manual PEBS 900 07.11.2003 11:40 Uhr Seite 62

manual PEBS 900 07.11.2003 11:40 Uhr Seite 63

manual PEBS 900 07.11.2003 11:40 Uhr Seite 64 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 65 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 66 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 67 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 68 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 69 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 70 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 71 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 72 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 73 D —

manual PEBS 900 07.11.2003 11:40 Uhr Seite 74

manual PEBS 900 07.11.2003 11:40 Uhr Seite 75 D — GARANTIE Sie erhalten auf dieses Gerät 3 Jahre Garantie‘ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anieferung gewissenhaft geprüft. Sollten sich dennoch Funktionsfehler ergeben, senden Sie das Gerät in Originalverpackung bitte zusammen mit dem Kaufbeleg an die aufgefünite Service-Adresse in Inrem Land. Schäden, die auf unsachgemäBe Behandlung zurückzuführen sind, sowieWerschleiBteile fallen nicht unter die Garantie. Schraven Service- und Dienstieistungs GmbH - Gewerbering 14 - 47623 Kevelaer Tel: (+49) 0 28 32/ 34 14 + Fax: (+49) 028 32/35 32 e-mail: support. de@kompernass.com GARANTIE Sie erhalten auf dieses Gerät 3 Jahre Garantie-ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anieferung gewissenhaft geprift. Sollten sich dennoch Funktionsfehler ergeben, senden Sie das Gerät in Originalverpackung bitte zusammen mit dem Kaufbeleg an die aufgefühite Service-Adresse in Irem Land. Schäden, die auf unsachgemäBe Behandlung zurückzuführen sind, sowie VerschleiBteile fallen nicht unter die Garantie. Lichtland Rittenschober KG - A-4816 Gschwandt 340 Tel: (+43)07612/62605 16 - Fax: (+43) 076 12/626056 e-mail: support.at@kompemass.com WARRANTY This piece of equipment is covered by a 3-yea warranty as of the date of purchase, The equipment was produced @ with the greatest of care and underwent thofough testing before delivery in the unlikely event of detecting a functional defect, please return the equipment in its original packaging with the proof of purchase to the closest service address. Damage caused due to improper handling as well as reghlar wear of the parts are not covered by this warranty. Beaver Electronic Services - The Lodge, Premier Business Park - Long Street, Walsall - West Midlands, WS2 9DY Tel: 08707 /87 61 77 - Fax: 01922/725417 e-mail: support.uk@kompernass.com WARRANTY This piece of equipment is covered by a 3-yearwärranty as of the date of purchase, The equipment was produced with the greatest of care and undeñwent thorough testing before delivery. In the unlikely event of detecting à functional defect, please retum the equipment infits original packaging with the proof of purchase to the closest service address. Damage caused due to improper handling as well as regular wear of the parts are not covered by this warranty. Irish Connection Ltd - 8 St Mary Place + Howth, Co. Dublin Tel 087-996 2077 - Fax: 18398056 e-mail: support ie@kompernass.com
