Absorberad effekt	750 W
Uteffekt	375 W
Strömförsörjning	230 V / 50 Hz
Antal mekaniska hastigheter	2
Tomgångshastighet - 1:a hastighet	0 - 1 200 varv/min
Tomgångshastighet - 2:a hastighet	0 - 3 400 varv/min
Max vridmoment hastighet 1	62 Nm
Max vridmoment hastighet 2	30 Nm
Max slagfrekvens	31 500 slag/min
Snabbchuck	13 mm
Borrkapacitet stål	13 mm
Borrkapacitet trä	40 mm
Borrkapacitet betong / sten	22 mm
Slagfunktion avstängningsbar	Ja
Reversibel rotation	Ja
Variabel hastighet elektronisk	Ja
Vikt	2,4 kg

Vanliga frågor - SB2E 750 R AEG

Vad används slagväljaren på SB2E 750 R till?

Denna väljare gör det möjligt att växla från enkel borrläge (endast rotation) till slagläge (stötar + rotation). Avaktivera slaget för att borra i trä eller metall och för att skruva. Aktivera det endast för att angripa sten eller betong.

Vilken mekanisk hastighet ska man välja beroende på materialet?

Hastighet 1 (0 till 1 200 varv/min, max vridmoment 62 Nm) är lämplig för svåra borrningar: tjock metall, murverk, stora diametrar. Hastighet 2 (0 till 3 400 varv/min) är lämplig för trä och små diametrar i mjuka material.

Vad är borrkapaciteten i betong?

I slagläge kan SB2E 750 R borra upp till 22 mm i diameter i betong och sten. För diametrar nära maxgränsen, gå framåt gradvis och ta pauser för att undvika överhettning av borren.

Kan jag borra i stål med denna borr?

Ja, med slag avaktiverat. Max kapacitet i stål är 13 mm. Använd lämpliga HSS-borrar, smörj lätt och välj hastighet 1 för större diametrar för att bibehålla vridmomentet.

Hur fungerar rotationsreverseringen?

En sidoväljare vänder rotationsriktningen, användbar för att lossa fastsittande skruvar eller frigöra en blockerad borr. Använd denna väljare endast när maskinen är avstängd för att inte skada kugghjulen.

Hur justerar man borrdjupet?

Borrmaskinen levereras med ett djupstopp (metallstång). Sätt in det i dess plats på kroppen, skjut det till önskat djup och dra åt låskragen. Placera spetsen på djupstoppet mot materialets yta innan du börjar.

Självspänningschucken håller inte längre borren, vad ska jag göra?

Se till att borrens skaft är väl centrerat mellan de tre käftarna innan du spänner. Rengör käftarna med en torr borste om de är smutsiga. En chuck vars käftar är slitna eller deformerade måste bytas ut. Kompatibla 13 mm-chuckar finns hos reservdelshandlare som Spareka eller Fixpart.

Borrmaskinen blir mycket varm under användning, är det normalt?

En viss värme vid normal användning är förväntad. Om maskinen blir mycket het eller stängs av automatiskt, har det termiska skyddet aktiverats: låt svalna i 10 till 15 minuter innan du fortsätter. Undvik långa borrserier utan paus på en 750 W motor.

Kan jag använda SB2E 750 R för att skruva?

Ja, i endast rotationsläge med en lämplig skruvmejselbits insatt i chucken. Observera: denna borr har ingen justerbar vridmomentbegränsare, så du måste manuellt dosera ansträngningen för att inte dra av skruvhuvuden eller skada materialet.

Vilken elektrisk installation behövs för att driva denna borr?

Ett standard eluttag 230 V / 50 Hz räcker. Den absorberade effekten är 750 W. Om du använder en förlängningssladd, välj en med minst 1,5 mm² tvärsnitt och begränsa längden till 25 m för att undvika spänningsfall som minskar prestandan.

BRUKSANVISNING SB2E 750 R AEG

Tandkransborepatron (alt efter leveringsomfang)

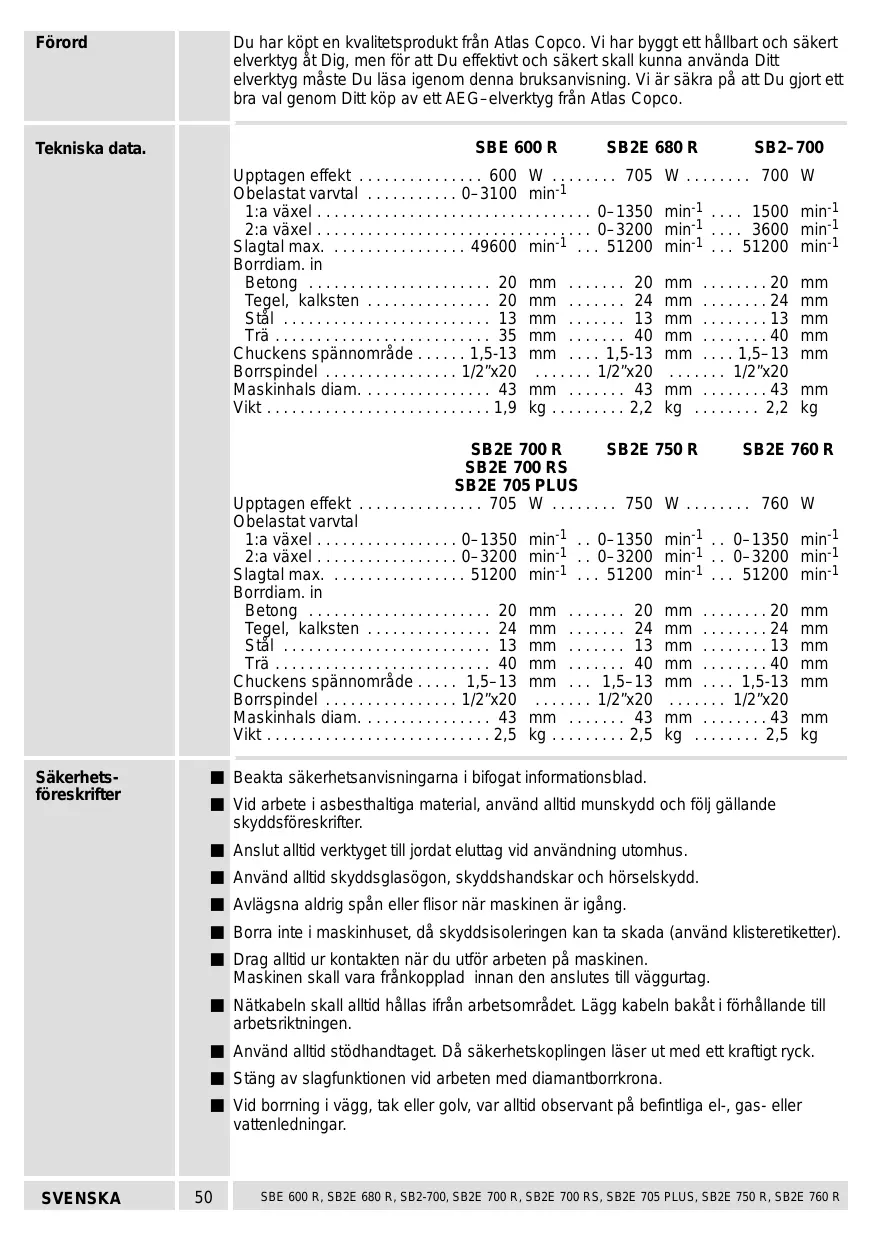

Förord	Du har köpt en kvalitetsprodukt是从 Atlas Copco. Vi har byggt ett hällbart och säkert elverktyg帽子 Du lasaigenomen denna brussanvisning. Vi ar säkra på att Du gjort ettbra val genom Ditt köp av ett AEG-尔verktyg från Atlas Copco.
Tekniska data.	SBE 600 R SB2E 680 R SB2-700 Upptagen effekt 600 W 705 W 700 W Obelastat varvital 0-3100 min-1 1:a vãxel 0-1350 min-1 1500 min-1 2:a vãxel 0-3200 min-1 3600 min-1 Slagtal max. 49600 min-1 51200 min-1 51200 min-1 Borrdiam. in Betong 20 mm 20 mm 20 mm 20 mm 20 mm Stål 13 mm 13 mm 13 mm Trå 35 mm 40 mm 40 mm 40 mm Chuckens spännområde 1,5-13 mm 1,5-13 mm 1,5-13 mm Borrspindel 1/2"x20 1/2"x20 1/2"x20 Maskinhals diam. 43 mm 43 mm 43 mm Vikt 1,9 kg 2,2 kg 2,2 kg SB2E 700 RS SB2E 700 RS SB2E 705 PLUS Upptagen effekt 705 W 750 W 760 W Obelastat varvital 1:a vãxel 0-1350 min-1 0-1350 min-1 0-1350 min-1 2:a vãxel 0-3200 min-1 0-3200 min-1 0-3200 min-1 Slagtal max. 51200 min-1 51200 min-1 51200 min-1 Borrdiam. in Betong 20 mm 20 mm 20 mm 20 mm Tegel, kalksten 24 mm 24 mm 24 mm Stål 13 mm 13 mm 13 mm Trå 40 mm 40 mm 40 mm Chuckens spännområde 1,5-13 mm 1,5-13 mm 1,5-13 mm Borrspindel 1/2"x20 1/2"x20 1/2"x20 Maskinhals diam. 43 mm 43 mm 43 mm Vikt 2,5 kg 2,5 kg 2,5 kg
Säkerhets-foreskrifter	Beakta säkerhetsanvisingarna i bifogat informationsblad. Vid arbete i asbesthaltiga material, använd alltid munskydd och följ gällande skyddsforeskrifter. Anslut alltid verktyget till jordat eluttag vid användning utomhus. Använd alltid skyddsglasögon, skyddshandskar och hörsskydd. Avlagsna aldrig spans erller flisor njr maskinen ürgang. Borra inte i maskinhuset,.dk skyddsoleringen kan ta skada (använd kisteretiketter). Drag alltid ur kontakten njr du utfor arbenen på maskinen. Maskinen skull vara fränkopplad innan den anslutes till vaggurtag. Nätkabeln skall alltid hallas ifrnan arbetsområdet. Lagg kabeln bakat i forhällande til arbetsriktingen. Använd alltid stödhandtaget. Dø sakerhetskaplingen lasser ut med ett krattigt ryck. Stäng av slagfunktionen vid arbenen med diamantborrkrona. Vid bornning i vagg, tak uller golv, var alltid observant på beinfiigua el-, gas-ller vattenledningar.
SVENSKA	50	SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Ljudnivamvatarden

Vibrationsmätvarden

Använd hörskéyydd! Mätvárdena har tagitsfram baserande på EN 50 144.

Den beräknade hastighetsökningen ar 12m / s^2

Mātvardena haragitsfram baserande pa EN 50 144.

Kort beskrivning

Vredet for omkoppling mellan borra och slagborra.

Helisolerat metallväxelhus für lang livslängd och 100% -igt elektriskt skydd.

Bitsfaste - bits kan sattas direkt i borrrspindeln erlerichcken. (inte hosSB2-700)

Snabbchuck lásning av verktyg
utan nyckel.(allt after
leveransomfäng)

Vred for omkoppling mellan 1:a voxel och 2:a voxel.(inte hosSBE 600 R)

Ställbart stödhandtag med djupanslag.

Tack vare en sparr i strombrytaren kan hoger/vansfer-omkopplaren endast andras nara strombrytaren ej ar intryckt. (inte hosSB2-700)

Ställratt für föralv av varvtalet. (inte hosSB2-700)

En inbyggd sakerhetskoppling forhindra medryckning vid fastkörning.

(endast SB2E 700 RS, SB2E 705 PLUS)

Lásknapp für lásning av strombrytaren i páslaget lage.

Ett ergonomisk utformat skal med ett handtag som ar forstärkt med softgrip, forebygger "vita knogar".

Strömbrytare, till/frän, med elektronik für steglös hastighetssökning.

Nyckelchuck

(all after

leveransomfang)

Ärdingar: Text, Bilder och data överensstämmer med det tekniska utforande som gäller vid tiden for trckterminen. Ärdingar som har betydelse for vidare utvecklingen av väraprodukter ár forbéhlina.

Nätanslutting		Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylen. Anslutting fär också göras till uttagutan skyddsjord på verktygenäre skyddisolerade,enligt DIN 57 740/VDE 0740 resp.CEE 20.Radioavstörningen-ar enligt EN 55014.
Använding		Den elektroniska slagborrmaskinen kan användasforborning, slagbörning, skruvning ochgängskärning.Maskinen färendastanvändasfornormalbruk.
Snabbchuck(allt afterleveransfäng)	A	Drag alltid urkontaktennär du utforarbeten på maskinen.
	1.	I vanliga fall kan chucken skruvaslossföehand;användnyckelmotborrspindelnoch skruva av chuckenforhandätvänster(se bild).
Byte avsnabbchuck		2.Skulle chucken sitta härft fast,sätter manytterligareennyckelpànyckelfästetvidchuckenspetsellerinsexnyckelichuchköppningen.Eventuellt fordrasnagraletttagmedengummihammarepányckelskaftet.
	3.Montering avchuck sker genomomvändfoljdavnamnda moment.Understorpafrestningivänsterrotation,kanchickenlossna.Ta bortchickenochanvändiställetbitsfästetforattskruvarmotsols.(intehosSB2-700)
Sättatverktyg		Verktygsskaftet sättes in helti denoppnadechicken.Läsringenhallesfastochchucken vridesskraftigtiriktning"GRIP".After spännbackarnsluit sig omkringverktygsskaftetmästehylsan drasytterligareca1/4 varv,sàattspannkraftsäkringen tar i.Det hörbara"skapandet"äefuntionsbetingat.Spannkraftsäkringen arvikfr framforallntnaretdetgäller slagbörning.Omchuenöppnarsigmedett starkrnyckvidanslaget,gárdenundervisacomstandigheterinteattlasa,ochinstalletmärksett"skrapande"(somomdensliar).Idylikfallvrideshylsanannuenegangiriikning"RELEASE";chuckengarrnäterigenattstänga.Chucken skadasinteav"skrapandet".Vid slagbörningi stenbörmanfterforsta borrningkontrolleraattborretsitterfast.Vid behovfterjusteraschucken.
SVENSKA	52	SBE 600 R,SB2E 680 R,SB2-700,SB2E 700 R,SB2E 700 RS,SB2E 705 PLUS,SB2E 750 R,SB2E 760 R
Ta ut verktyget	Häll i läsringen och chucken genom att dra hylsan i rikting "RELEASE".Först lossas spännkraftsäkringen genom att vrida hylsan, after ca 1/4 varv öppnar sig spännbackarna och släpper verktyget.	←
	Pga slagborrmaskinens stora kraftpotential, kan chucken fastna och{later sig kanske inte öppnas für hand. I säfl kan man hälla fast chuckhuvudet med en fast nyckel och lossa främre hylsan av chucken med hjälp t ex av en polygrip, som vrids motsols (se bilden). Deta skadar inte chucken.	←
Nyckelchuck(allt after leveransfång)	Drag alltid ur kontakten;när du ut För arbeten på maskinen.
Byte av chuck	1.Häll fast spindel med nyckel SW 17.
	2.Sätt nyckel på chucken och slå{lätt på denna, skruva av chucken med vänstervridning
	3.Montering av chuck sker genom omvänd földj av{namenda moment}.
Insättningverktygsfäste	I nyckelchicken kan borr och skruvbits spännas fast. Öppna chucken, sätt in verktyget och spänn fast med chucknyckeln.Sätt chucknyckeln iett av hölen i chucken och vrid帽子vänster for att öppna den.	→
Inställning av djupanslag.	Instälning av borrdjup.Skjut djupanslaget i hål på handtaget, ställ in önskat borrdjup och lås med skruv (se fig.)
SVENSKA	SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Att vrida stödhandtaget		Stödhandtaget kan vridas till önskat länge;)därvid lossas handtaget, vrides till önskatlänge och skruvas äter fast.(allt after leveransomfäng)
OmkopplingBorningSlagborning		Vrid omkopplare i position ffor attslagborra i sten.Vrid omkopplare i position ffor att borriimetal, plast och trä resp. skruva.
Val av växelläge (inte hosSBE 600 R)		Hastighetsomkopplaren gär at ställen ombäde i tomgang eller i stillastäende.Omkopplare i inställning 1: hast.1Omkopplare i inställning 2: hast.2
Föval av varvital (intehosSB2-700)		A = min. varvitalF = max. varvitalGenom vridning av ställratten reglerasvarvtalet steglõst.Vid kontinuereg drift (dvs låst strömbrytare)gär maskinen med forvalt varvital.
Växling mellanvänster/högerrotation.(intehosSB2-700)		Välj gängrikting med omkopplare.Tack vare en spàrr i strömbrytaren aromkoppling mögil bara när strömbrytarenej ar intryckt.Rör inte omkopplaren fälln maskinen harstannat.
In-/urkoppling		Temporärnt användenteStarta: tryck in strömbrytaren.Stopp: slapp strömbrytaren.Kontinuereg användingeStarta: tryck Först in strömbrytaren sedanlåsknappen och slapp strömbrytaren.Stopp: tryck in strömbrytaren utan att rörasstopknappen.Genom vridning av ställratten reglerasvarvtalet steglõst.
SVENSKA	54	SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R
Bitsgarage (inte hosSB2-700)		Öppna bitsgarage med pekfungret, se bild, den tar max. 6 st bits.
Hanterings- anvisning Tips att borra i sten Tips att borra i metall Tips att borra i trä Tips att skruva		Drag med jämna mellanrum borren upp ur borhålet für att utkasta dammet. i betong, hard tegel, sten och marmor koppla om till slagborrfungkton (OBS! Vid start i marmoranvändes ingen slagborrfungkton). i kakel, golvplattor, mjka tegelsten användes endast borffunktionen. använd borr med hardmetallsports. für att undvika undanglidning vid borming i t.ex. kaker tejpa borrätlet. Märk borrätlet med körnare spänn alltid fast plät lagg träkloss under tunnpät, für att undvika deforming använd HSS-borr föbrorra med minde borrø innan borning med större borrø använd smörjmedel für - stål: olja - aluminium: terpentin, paraffin - massing, kopper, gijtärn: ingenting Märk med körnare ell spik använd träkloss som underlagg for att undvika splitting vid genombörning. Använd alltid passande bits. förborning ej nödvändig i mjukt trä. föbrorra alltid i hard trä aller vid stora skruvø. försänk borrhalet vid fösänkt skruvskalle. föbrorra vid träskruv utan genomgående gänga. Under stor päfrestning i vänsterrotation, kan chucken lossna. Ta bort chucken och använd istället bitsfästet für att skruvar motsols. (inte hosSB2-700).
Skötsel		Se till att motorhöljets luftslitsar ar rena. Vid frekvent slagborranda seall chucken göras ren frän damm regelbundet. Dà häller man maskinen lodrätt dedat och öppnar och stöger chucken hélit. Det ansamlate dammet faller ur. Regelbunden använding av rengöringspray (Art.nr. 4932 6217 19) rekommanderas. Für att garantera drift, skull maskinens kolborstar undersökas av en Atlas Copco-serviceverkstad ungefär en gäng per ar. Använd endast AEG tillbehör och reservdilar. Reservdilar vars utbyte ej beskrivs bytes böst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en sādàn, genom att uppge maskinens art. nr. (som finns på typskylten) erhällas frän: Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden.
Tillbehör		Tillbehör med beställningsnumber finns i våra kataloger.
SVENSKA	55	SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Vi intygar och ansvarar for, att denna produkt overenssammer med foljande norm och Dokument EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, enl. bestammelser och riktlinjerna 98/37/EG, 73/23/EWG, 89/336/EWG
