• Sjekk oljenivået i motoren

Etter 50 timer aller en gang i aret

• Shift motorolje
• Sjekk ekssospotten og ekssospotteskyddet

En gang i Året

• Shift ut pennpluggen
• Skift ut drivstoffilteret
• Sjekk ventilklaringen**

Behöver du reservdellar erer tekniisk assistans, noterar du motormodellen, typen och koderna tillsammans med inköpsdatum nedan. Numren finns på motorn (se sidan med Funktioner och reglage).

Inköpsdatum:

MM/DD/AAAAA

Motormodell:

Modell:

Typ:

Kod:

Effektuppgifter

Bruttoeffeken for de olika motormodellerna anges i enlighet med SAE (Society of Automotive Engineers) kod J1940 (mätning av effekt och vridmott for små motorer), och uppgifternha inhämnts och korrigerats i enlighet med SAE J1995 (revision 2002-05). Vridmomentvärdena måts vid 3060 varv/min. Effektvärdena måts vid 3600 varv/min. Verklig bruttoeffekt ar lagre och varierar med bland annat utetemperaturen och mellan olika motorexemplar. Utifrän det breda spektret maskiner som motererna anvands i och hur de anvands samt omgivningsmiljön, sö utvecklar inte bensinmotorn angiven bruttoeffekt nar den anvands i en given maskin (verklig "monterad" effekt ell nettoeffekt). Skillnaden beror自然保护 antal olika faktorer, bland annat hjälpkomponenter (luftrenare, ljuddämpare, laddning, kylning, förgasare, branslepump m.m.), användningsbegrängsinaring, driftmiljo (temperatur, fuktigkeit, hójd over havet) och skillnader mellan olika motorexemplar. På grund av tillverknings- och kapacitetsbegrängsinaring, kan Briggs & Stratton ersätta en motor med en med högre markeffekt i stället for motorn ienna series.

Förarsakerhet

SÄKERHETS OCH REGLAGESYMBOLER

Brand

Snurrande delar

Olja

Giftiga gaser

Längsamt

Fort

Stopp

Explosion

Stötar

Bransle

Choke

På Av

Branslekran

Bakslag

Bär ögonskydd

Farlig kemikalie

Sakerhetsalertsymbolen anvands for att ange sakerhetsinformation om risker som kan resulta i personskador. Signalord (FARA, VARNING ellER OBS) anvands tillsammans med alertsymbolen for att ange sannolikheten for skador och deras grad. Risksymbolen kan dessutom anvandas for att representera risktypen.

FARA anger en risk som, om den inte undviks, resulterar i ddd erer svara skador.

WARNING anger en risk som, om den inte undviks, kan resulteda i dōd ell ersvàr skador.

OBS anger en risk som, om den inte undviks, kan resulttera i lindriga skador.

OBS, anvantutan varningssymbolen anger en situation som kan resultera i Produkstkador.

WARNING

Avaserasna fränennaproduktinnerhemhallemekikalier somi staten Kalifornien konstateratsorsaka cancer, fodelsedefekterllerandra reproduktionsstörningar.

WARNING

Briggs & Stratton godkänner inte använding av dessa motorer på 3-hjuliga terrängfordon (ATV), motorcyklar, go-karts, flyplansprodukter erll fordon avsedda for tãvingar. Använding av dessa motorer i sãdana tilampninger kan leda till materiskador, svåra personskador (inkl. forlamming) och t.o.m. död.

WARNING: Motorn leverades frän Briggs & Stratton utan olja. Fyll pa olja enigt anvisingarna i handboken inna du startar motorn. Om du startar den utan att fylla pa olja skadas den sà att den inte gär att reparera och skadorna omfattas inte av garantin.

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan orsaka svåra brännskador eller dödsfall.

Vid bensinpafyllning

Stang av motorn och lát den svalna i minst 2 minutes innan du tar av tanklocket.
- Fyll bransletanken utomhus aller i valventilerat utrhythmme.
- Fyll inte på for mycket i tanken. Lämna ca 38 mm under tanklocket sä att brändslet kan expandera.
- Hall bensin och Ångor på avständ frän gnistor, lögor, tandlågor, varme och andra antändningskällor.
- Kontrollera regelbundet brändeslangar, tank, tanklock och kopplingar für sprickor aller Lackor. Byt ut vid behov.
- Vidbensinpill, vanta tills bensinen dunstat bort innan du starter motorn.

Vid start

• Se till att tändstift, ljuddämpare, tanklock och luftrenare (i förekommende fall) ar på plats och ordentlich fastsatta.
• Dra inte runt motorn med tändstiftet uttaget.
• Om motorn blir sur, satt choken (i forekommande fall) i laget OPEN/RUN, gasreglaget i laget FAST och dra runt tills motorn startar.

Vid körning av maskinen

• Tippa inte motorn eller maskinen i södan vinkel att bensinen spills ut.
• Choka inte forgasaren for att stoppa motorn.
• Kör aldrig motorn med luftrenaren (i förekommende fall) eller luftfiltret (i förekommende fall) borttaget.

Vid oljbyte

• Om du häller ur oljan genom oljepäfyllingen@maste breänsletanken vara tomd, annars kan den läcka och orsaka brand eller explosion.

Vid transport av maskinen

• Transportera med TOM tank aller med STÄNGD bränslekran.

• Förvara på avständ frän ugnar, brännare, vattenvärmare och andra apparater med tandlågor eller andra tandkällor, dā sādana kan anteanda bensinängor.

WARNING

Motorstart skapar gnistor.

Gnistor kan antanda gaser i narheten.

Explosion och brand kan inträffa.

• Starta inte motorn om det finns natur-ller LP-gaslackage i området.
  Använd inte startvätskor under tryck då Ångor ár antändbara.

WARNING

Motorer avger koloxid, en luktfri, farglos och giftig gas.
Inandning av koloxid kan orsaka illamaende, swimning aller dödsfall.

Starta och kör motorn utomhus.
- Starta inte motorn i stängda utrymmen, även om dorrar och fönster ar öppna.

WARNING

Snabb indragning av startsnöret (bakslag) drar hand och arm mot motorn innan man hinner släppa.

Brutna ben, frakturer, blamärken, o.d. kan inträffa.

• Dra Först ut snöret längsam tills ett motständ kännns och sedan snabbt sö undviks backslag.
• Avlagsna alla utvändiga maskin-/motorbelastninger innan motorn startas.
• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., maste vara ordentlich fästa.

WARNING

Snurrande delar kan komma i kontakt med hander, fotter, hare, klader.
eller smycken.

Svára skárskador eller t.o.m. amputering kan inträffa.

Kör maskinen med skydden på plats.
Häll harder och fötter borta frän snurrande delar.
Satt upp langt hare och ta av alla smycken.
- Bär inte留存 sittande kläder, dragband aller andra foremål som kan trassla in sig.

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svára brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. lov, gräs, buskar, etc. kan bördja brinna.

• Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
• Avlagsna ansamlat skrapp fran ljuddampar- och cylinderomradet.
• Innan du anvander maskinen på skogs-, busk- eller gräsbevuxen ouppodlad mark bör du montera etg gnistskydd och hälla det i Funktionsdugligt skick. I Kalifornien är detta lagstadgat (sektion 4442 av California Public Resources Code). Andra stater kan ha liknande lagar. Federala lagar gäller på federala land.

WARNING

• Lossa tändstiftkabeln ochhall den pa avständ fran tändstiftet.
• Koppla bort batteriet vid minuspolen (endast motorer med elstart).
  Anvandendastrattaverktyg.
• Justera inte regulatorfjadrar, länkar eller andra delar for att hoja motorvarvtalet.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Slå inte på svänghjulet med hammare eller hårt foremål, aftersom svänghjulet på kan splittras under gång.

Vid kontroll av tändningssystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tändstiftet demonterat.

Egenskaper och reglage

Jämfor illustrationen ① med din motor für att bekanta dig med de olika egenskaperna och reglags placering.

Modell Typ Kod

A. Motorbeteckning
B. Tändstift
C. Chokereglage
D. Starhandtag
E. Oljelock
F. Oljesticka/oljepafyllning
G. Oljeplugg
H. Ljuddampare
Ljuddamparskydd (alternative)
Ljuddamparskydd
I. Elstartknapp
J. Elanslutning
K. Elstartmotor
L. Förgasare

Drift

Oljevolym (se kapitlet Specifikationer)

Vi rekommender av Briggs & Stratton certificierad och garanterade oljor for att fä basta prestanda. Andra högkvitalitativa renende oljor fär användas om de ar klassade SF, SG, SH, SJ erller bättre. Använd inga tillsatser.

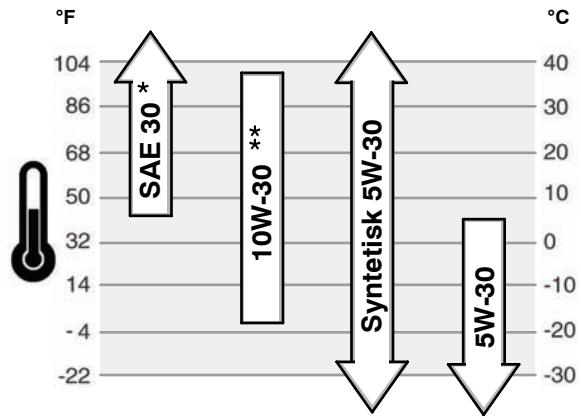

Utetemperaturen avgör vilken oljeviskositet som sca användas i motorn. Välj olja i tabellen after forvanttad utetematur.

• Använding av SAE 30-olja i temperaturer under 4^ gört det svårare att starta motorn.
  ** Vid användning av 10W-30 i temperaturer über 27^ stiger oljeförbrukningen. Kontrollera oljenivån oftare.

Kontroll/Päfyllning av olja - fig. ② ③

Innan du fyller på eller kontrollerar oljan

Satt motorn i vagratti lage.
- Avlagsna skrappr oljerorsomradet.

Modeller med frolängd oljesticka (fig. 3)

1. Ta ur oljestickan (C) och torka av med en ren trasa.
2. Satt tillbaka oljestickan och skruva Åt.
3. Ta ur oljestickan och kontrollera oljenivån. Nivån skå ligga vid markeringen FULL (D) på stickan.
4. Häll sakra ned oljan i oljepáfyllningsröret (B). Fyll inte på für mycket.. Vänta en minut och kontrollera niven;när du fyllt på.
5. Satt tillbaka och dra at oljestickan.

Bränslerekommendationer

Branslet maste uppfylla dessa krav:

• ren, ny och blyfri bensin.

• minst 87 oktan/87 AKI (91 RON). För körning på hög Höjd, se nedan.

• bensin med högst 10% etanol (gasol) aller högst 15% MTBE (methylteriärbutyleter) ar godtagbar.

VARNING: Använd inte icedgänd bensin, som t.ex. E85. Blanda inte olja i bensinen. Modiera inte motorn att gå på alternatively brändsen. Detta skadar motordelarna och uphäver garantin.

Blanda i branslestabilising i branslet sa undviks avlagringar i branslesystemet. Se avsnittet Forvaring. Allt bransle ar inte likadan. Byt leverantor erer marke om du farr startuplem erer prestandaproblem. Motorn ar avsedd att koras pa bensin. Avgasreningen pa motorn ar EM (modiferad motor).

Hög hójd

Vid hójder over 1500 meter krávs minst 85 oktanig/85 AKI (89 RON) bensin. För att avgasreningen ske fungera krávs justering für Hög Hödj. Körns motun utan justering församras prestanda, bransleforbrüknungen ökar liksom utsläppen. Information om höghöjdsjustering kan fás av narraste auktoriserade Briggs & Stratton-Äterforsäljare.

Körning på höjder under 760 meter med höghöjsinställning rekommenderas inte.

Pafyllning av bransle - fig. 4

WARNING

Bensin och bensinångor ar ytterst antändbara och explosiva.
Brand och explosion kan orsaka svåra brännskador eller dödsfall.

Vid bensinpäfyllning

Stang av motorn och lát den svalna i minst 2 minutes innan du tar av tanklocket.
- Fyll bransletanken utomhus aller i valventilerat utrymme.
- Fyll inte på für mycket i tanken. Lämna ca 4 cm under tanklocket sä att brändslet kan expandera.
- Häll bensin och Ångor på avständ frän gnistor, lågor, tandlågor, varme och andra antändningskällor.
- Kontrollera regelbundet brändeslangar, tank, tanklock och kopplingar für sprickor aller Lackor. Byt ut vid behov.
- Vid bensinpill, vänta tills bensinen dunstat bort innan du startar motorn.
1. Rengör rund tanklocket. Skruva av tanklocket (A) (fig. 4).
2. Fyll tanken (B) med bensin. Fyll inte högre upp an till nederkanten på tankröret sö att det finns utrémme for bensinen att expandera (C).
3. Satt tillbaka tanklocker.

Snabb indragning av startsnöret (bakslag) drar hand och arm mot motorn innan man hinner släppa.

Brutna ben, frakturer, blåmärken, o.d. kan inträffa.

• Dra Först ut snöret längsam tills att motständ kännns och sedan snabbt sä undviks backslag.
• Avlagsna alla utvändiga maskin-/motorbelastninger innan motorn startas.
• Direktkopplade maskindelar som t.ex. blad, rotorer, remskivor, kuggkransar, etc., mäste vara ordentlich fästa.

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador erler dödsfall.

Vid start

• Se till att tändstift, ljuddämpare, tanklock och luftrenare ar på plats och ordentlich fastsatta.
• Dra inte runt motorn med tändstiftet uttaget.
• Om motorn blir sur, satt choken (i forekommande fall) i laget open/run, gasreglaget i laget fast och dra sunt tills motorn startar.

WARNING

Motorer avger koloxid, en luktfri, farglos och giftig gas.
Inandning av koloxid kan orsaka illamående, swimning eller dödsfall.

• Starta och kör motorn utomhus.
• Starta inte motorn i stängda utrymmen, även om dorrar och fönster är öppna.

Oavskitliga gnistor kan resultedera i brand eller stotar.
Oavskitlig start kan resultedera i intrassling, skärskador erer amputering.
Brandrisk

Använd en jordad förlängningssladd.
Satt forst i kontakten i elstartuttaget och sedan i vagguttaget. Använd jordad sladd om frolängningssladd behövs.
- Om natsladden ar skadad, maste den bytas ut av tilverkaren, hans serviceagent aller annan kualificerad person for att undvika risker.

OBS: Motorn leverades frän Briggs & Strattonutan olja. Fyllpola enligt anvisiningarna i handboken innan du startup motorn. Om du startup den utan att fylla pa olja skadas den sa att den inte gár att reparera och skadorna omfattas inte av garantin.

1. Kontrollera oljenivan. Se avsnitet Kontrollera/Fyll på olja.
2. Kontrollera att drivningsreglaget till maskinen, omaland finns, ar urkopplat. Anvisningar finns i handboken till maskinen.
3. Oppna bensinkranen, om sādan finns. Var den sitter anges i handboken till maskinen.

4. Slå på strömbrytaren (endera en vippbrytare i(A) eller en tändningsnyckel (B)). Se fig. 5. Var brytaren finns anges i i handboken till maskinen.

5. Vrid choked (C) till lage choke

Anm.: Chokning behövs vanligtvis inte vid start av varm motor.

1. Tryck två gänger på snapsningsblåsan (D).

Anm: Snapsnir ar vanligtvis inte nodvändigt vid start av en varm motor.

1. Snörstart: Håll i starthandtaget (E) ordentligt. Dra Först ut snöret längsam tills ett motständ känns och sedan snabbt.

Anm.: Gå in på BRIGGSandSTRATTON.COM eller ring 1-800-233-3723 om inte motorn startup på tre försök.

WARNING: Vid backslag rycks startsnöret tillbaka snabbare ár du hinner

med. Det kan resultedera i brutna ben, frakturer, blamärken och sträckninger. Dra sakta i startsnoret tills du kännerett motständ och dra sedan snabbt sā undviks backslag.

1. Elstart: Satt Först i kontakten i uttaget till elstarten (F, fig. 6) och sedan i vagguttaget. Använd en jordad frolängningsladd om du maste använda en sādān.

VARNING: Om natsladden ar skadad, maste den bytas ut av tillverkaren, serviceagent erer annan kualificerad person for att undvika risker.

1. Elstart: Tryck på knappen (G). När motorn startat drar du Först ur sladden ur vagguttaget och sedan ur uttaget til elstarten. (F).
   Anm.: Gå in på BRIGGSandSTRATTON.COM eller ring 1-800-233-3723 om inte motorn,startar påtre försök.
   WARNING: Gör bara korta startförsök (högst fem sekunder) på häller startmotorn langre. Vänta en minut mellan startförsöken.
2. Låt motorn värmas upp i flera minutes. För sedan choken till körläge

Avstängning av motorn - fig. ⑤

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödsfall.

• Choka inte forgasaren für att stoppa motorn.
• Stäng av brytaren på maskinen (endera en vippbrytare (A) aller en tändningsnyckel (B)). Se fig. 5. Var brytaren finns anges i handboken tuill maskinen.
• När motorn stannat stänger du bränstkranen om sādan finns. Var kranen sitter anges i handboken tuill maskinen.

Underhäll

Använd endast originalreservdelar. Andra delar fungerar eventuelt sâmre, kan skada maskinen och orsaka personskador. Dessutom kan garantin upphöra att gälla om du använder andra delar.

Vi rekommenderar att du tar kontakt med en auktoriserad Briggs & Stratton-verkstad for.
underhäll och reparation av motorn och dess delar.

WARNING: För att motorn ska arbeta rätt,@maste alla de componententer som anvænts for att bygga den sitta kvar.peration.

Utslappskontroll

Underhäl, byte och reparation av agvasreningskomponenter kan utforas av alla verkstäd. För att fä " Gratis" service av agvasretenen måste den utforas vid en verkstad som auktoriserats av fabriken. Se agvasreningsgarantiŋ.

WARNING

Oavsviktliga gnistor kan resultera i brand eller stötar.
Oavsviktlig start kan resultera i intrassling, skärskador eller amputering.
Brandrisk

Färe justering aller reparation

• Lossa tändstiftkabeln och häll den på avständ från tändstiftet.
  Anvendendastrattaverktyg.
• Justera inte regulatorfjadrar, länkar eller andra delar for att höja motorvarvtalet.
• Utbytesdelar maste vara de samma och installeras i samma position som originaldelarna.
• Slå inte på svänghjulet med hammare eller här foremål, aftersom svänghjulet på kan splittras under gäng.

Vid kontroll av tändningsystem:

Anvand godkand gnistprovare.
- Testa inte gnistan med tandstiftet demonterat.

Underhällsschema

Första 5 timmarna

• Byt olja

Var 8:e timme eller dagligen

• Kontrollera oljenivân i motorn.

Var 50:e timme eller en gång per År

• Byt olja • Kontrollera ljuddämparen och ljuddämparskyddet

Årligen

• Byt tändstift • Byt ut brändslettret • Kontrollera ventilspelet **

** Behövs inte om inte det ar problem med motorn.

Förgasarjustering

Justera aldrig forgasaren. Den har stalts in vid fabriken for att arbeta effektiv under de flesta forhallanden. Vänd dig till en auktoriserad Briggs & Stratton-Äterförsäljare om den kräver justering.

OBS: Tillverkaren av den maskin på vilken motorn ar monterad specificerar det toppvarv på vilketenna motor fär köras. Overskrid aldrig detta varvtil.

Byte av tändstift - fig. 7

Kontrollera elektrédgapet (A, fig. 7) med ett bladmätt (B). Justera gabet after behov. Montera och dra at tändstiftet till likommenderat moment. Anvisningar for justering av elektrédgapet och Åtdragningsmoment finns i avsnittet Data.

Amn.: I vissa omränden fordrar den lokala lagstiftningen avstörda tändstift für att undertrycka tändsinaler. Om denna motor ursprungligen utrustats med avstört tändstift, bör sama typ av tändstift anvandas vid byte.

Inspektion av ljuddampare och gnistskydd - fig. 8

WARNING

Gäende motorer producerar varme. Motordelar, spezialt ljuddämpare, blir mycket varma.

Svåra brännskador kan inträffa vid beröring.

Brännbart skräp, som t.ex. lov, gräs, buskar, etc. kan bördja brinna.

• Låt ljuddämpare, motorcylinder och flänsar svalna innan du rör dem.
• Avlagsna ansamlat skräp frän ljuddämpar- och cylinderområdet.
• Innan du anvander maskinen på skogs-, busk- eller gräsbevuxen ouppodlad mark bör du montera att gnistskydd och hälla det i Funktionsdugligt skick. I Kalifornien ar detta lagstadgat (sektion 4442 av California Public Resources Code). Andra stater kan ha liknande lagar. Federala lagar gäller på federala land.

Se after om ljuddamparen (A, fig. 8) har spricker, ar rostig eller ha andra skador. Demontera ljuddamparskyddet (B), om sadant finns, och se after om det ar skadat eller om det finns koksavlagraring. Anvand endast originaldar on du behover yta ut delar.

WARNING: Reservdilar maste vara likadana och monteras på samma satt

som originaldelarna, annars finns risk for brand.

Luftfilter

Denna motor har inget luftfilter. Anvand INTE denna motor for annat an snorojning.

Oljebyte - fig. ② ③ ⑨

OBS: Gammal olja ar en farlig avfallsprodukt. Bortskaffa anvand olja pa ratt satt. Slang den inte tillsammans med hushallsavfall. Rädgör med lokala myndigheter, servicecenter erher handlare.

Uttappning av olja

1. Lossa tandkabeln (A) medan motorn ar varm. Se till att kabeln intekommen i kontakt med stiftet (fig. 9).
2. Skruva ur oljepluggen (E, fig. 2). Tappa ur oljan i ett lampligt kärl. Anm.: Oljepluggen ar nàgon av typerna på bildern (F).
3. Skruva i och dra at oljepluggen nar oljan tappats ur.

Fyll pà olja

Satt motorn i vagratt lage.
- Avlagsna skrapp frän oljerörsområdet.
Oljevolymen anges i avsnittet Data.

1. Skruva av oljelocket (A, fig. 2).
2. Häll sakta i oljan i oljepäfyllningen (B). Fyll på tills den nastan flödar over.
3. Satt tillbaka och dra Åt oljelocket.

Modeller med frolängd oljesticka

1. Ta ur oljestickan (C, fig. 3) och torka av med en ren trasa.
2. Hall sakta ned oljan i oljepafyllningsroret (B). Fyll inte på for mycket.. Vänta en stund och kontrollera nivän Near du fyllt på.
3. ISatt tillbaka och dra at oljestickan.
4. Ta ur oljestickan och kontrollera oljenivån. Nivån skå ligga vid markeringen FULL (D) på stickan.
5. Satt tillbaka och dra at oljestickan.

Förvaring

WARNING

Bensin och bensinängor ar ytterst antandbara och explosiva. Brand och explosion kan ortsaka svara brännskador eller dödstall.

• Forvara på avständ frän ugnar, brännare, vattenvärmare och andra apparater med tandlågor eller andra tandkällor, dãsàdana kan anteanda bensinängor.

Branslesystem

Bransle kan bli for gammolt om det lagras langre an en manad. Gammalt bransle bildar syra och sega belaggninger i branslesystemet och viktiga forgasarkkomponenter. Hall branslet farskt med Briggs & Stratton FRESH START bransletillsats, som finns bade som flytande tillsats och i koncenterad form i droppatron.

Bensinen behöver inte tappas ur motorn om du haft i bränstletillsaten enigt anvisningarna. Kör motorn i två minuter sö att tillsaten cirkuleras i branslesystemet. Motor och bensin kan sedan forvaras i upp till 24 tatsächner.

Om du inte haft i bransletillsats maste bensinen tappas ur i ett godkant kär. Kör motorn tills den stannar av branslebrist. Vi rekommender att du har i bransletillsats i dunken dar bensinen lagras, sà att den hälls färsk.

Motorola

Byt olja medan motorn fortfarande ar varm.

Felsökning

Behöver du hjälp? Gå in på BRIGGSandSTRATTON.COM eller ring 1-800-233-3723.

Specificationer

Motorspecificationer

Modell	90000
Slagvolym	148 cc
Diameter	65,08 mm
Slaglängd	44,45 mm
Oljevolym	0,54 - 0,59 l

Finjusteringsspecifikationer *

Modell	90000
Tändistiftsgap	0,76 mm
Ädragningsmoment, tändstift	20 Nm
Luftgapsdiameter	0,15 - 0,25 mm
Ventilspel, insug	0,13 - 0,18 mm
Ventilspel, avgas	0,23 - 0,28 mm

• Motoreffekten minskar 3,5 % für varje 300 meter över havyt an och 1 % für varje 5,6 ° C över 25 °C. Motorn arbetar tilfredsstallende i en vinkel på upp till 15°. Se maskinens instructorsksbok für säkra driftgräsner på sluttningar.

Vanliga utbytesdelar

Uttibtesdel	Artikelnr
Bränsletillsats	5041, 5058
Avstör tändstift	802592
Platina- tändstift medåläng livsländg	5062
Tändstiftsnyckel	89838, 5023
Gnistprovare	19368

Vi rekommender att du tar kontakt med en auktorisarad Briggs & Stratton-verkstad for underhäll och reparation av motorn och dess delar. Använd endast Briggs & Stratton originaldalar.

BEGRÁNSAD GARANTI

Briggs & Stratton Corporation byer ut ell reperarar kostnadsfritt motordelar som ar defekta i material ell utforande, ell bada delarna. Fraktkostnader for en produkt, som sands in for reparation ller utbyte under denna garanti, bekostas av koparen. Denna garanti galler under nedanstende tidsperiod och med nedanstende villkor. For garantireparation kontaktas narmaste auktoriserade verkstad som aterfinns pa var aterforsaljolarlokalisatorkarta pa BRIGGSandSTRATTON.COM ell genom att ringa Briggs & Stratton Sweden AB p08-4495630 ell genom att slapp Gula sidorna.

Annan uttrycklig garanti lamnas inte. Underforstadda garantier, inklusive sadana som avser saljbarhet och lamplighet fortt specielt andamal, begransas till ett fr ankopet ell tllaglitt alrackng och alla underforstadda garantier betraktas som ogiltiga. Vi ansvarar inte for folddskador enigt nagon form av garanti, om sadant undantag kan goras enlgitlag. Viss land erel delster medger inte begransing au hurlnge en underforstaard guaranti galler coch vissa tllater inte undantagande eber begransing av ansaret for folddskador, sa ovenstaende galler darrf inte alla kopare. Denna garanti ger specifica tegala rattigheter, men det kan aven finnas andra rattigheter som varierar fran land till land erer stat till stat.

STANDARD GARANTIVILLKOR *

Märke/Produkttyp	Privat användning	Kommersiell användning
VanguardTM	2 År	2 År
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2 År	1 År
Snow Series MAXTM med Dura-BoreTM gjutjärnsfoder	2 År	1 År
Alla andra Briggs & Stratton-motorer	2 År	90 dagar

• Dessa ar vara standardvillkor, men ibland foreligger även annan garantitäckning som inte var fastställd vid utgivningsstillfallet. För en forteckning over aktuella garantivillkor für din motor, gå till BRIGGSandSTRATTON.COM eller kontakta den auktoriserade Briggs & Stratton-Äterförsäljaren.
  Motorer som anvands pareservelker for hemmet garanteras endast for privat anvandng. Dena garanti galler inte for motorer pa maskiner som anvands for huvudstrom i stallet fer hushallsstrom. Motorer som anvands i tavlingssyfte erer pa tavigsbanor tacks inte av garantin.

Garantiperioden bocr den dag den forsta konsumen ell kommersiella slutanvandaren koper motorn och loper under den tidsperiod som uppges i ovanstende tabell. Med "privat anvanding" avses en konsuments privata anvanding i hushallet. Med "kommersiell anvanding" avses all annan anvanding, inklusive anvanding i kommersielt, inkomstbringande och uthyrningsyyfte. En motor som en gang har anvants kommersielt, sk dafter altid betraktas som kommersiell i samband medenna garanti.

Garantiregisteringskort fordras inte for garantireparationer Pn Briggs & Stratton-produkter. Spara inkopskvittot. Om inkopskvittot inte kan uppvas vid yrkan pa garantireparation,kommenprodukten tillverkningsdatum att anvandas for att bestamma garantiperioden.

Angaende garantin

Briggs & Stratton vällkommen möglicheten att utföra garantireparationer och ursäktar sig for olagenheten. Garantireparationer kan utföras på vilken som helst av vara auktoriserade verkestäder. I de flesta fall behandelarvi garantireklamationer rutinmässigt men i vissa fall ar garantireparationer inte berättigade.

Om en kund inte ar njd med verkestadens bedomning,kommen en granskning att foretas fort affsttilla garantins tillampninq. Be verkestaden sanda in alla uppgifter till distributen erller fabiken for granskning. Om distributen erller fabiken faststaller att reklamationen ar berattigad, fär kunden full ersättning for alla delar som bedöms vara defekta. For att undvika misforständ mellan kund och äterforsäljare, tar vi nedan upp nagra motorfel sominte tacks av garantin.

Normal forslitning: För att arbata tillfredsställande behöver motorer, precis som alla andra mekaniska anordninger, periodisk service och utbyte av delar. Garantin täcker inte reparation av en del erer en motor p.g.a. normal forslitning. Garantin gäller t.ex. inte Near motorskador uppstätt p.g.a. felaktig användning, brist på rutinunderhäll, frakt, hantering, magasinering er felaktig montering. Likaledes upphävs garantin om motorns serienummer har avlågsnats eller om motom har byygts om erller modifierats.

Felaktigt unterhalb: Motorns livslängd beror på de forhällanden under vilka den arbetar och på den vard den fär. Motorer som driver jordfräsr, purper och grasklippare arbetar ofta under dammiga och smutsiga forhällanden och slits därfor fortare. Sādant slitage som vällats av smuts, damm, sand frän tändstiftsblstring och liknande Föroreninger som trängt in i motorn på grund av felaktigt unterhalb, tacks inte av garantin.

Denna garanti tacker endast motorrelaterat defekt material och/eller utforande och tacker inte utbyte av uller ersattning for den maskin pa vilken motorn kan vara monterad. Garantin tacker inte heller sādana reparationer som fordras p g a:

1 Problem orsakade av delar som inte ar Briggs & Stratton originaldilar.
2 Maskinreglage aller montage som forhindrar start, orsakar otillfredsstallende motoreffekt aller forkortar motorns livslängd. (Kontakta maskintillverkaren.)
3 Lackande forgasare, igentappta bransleror, fastnade ventiler erer andra skador orsakade av fororenat erer gammalt bransle.

4 Delar som ar branda eller trasiga daffor att motorn har körts med for lite aller fororenad olja, ull olja av fel sort (kontrollera oljenivån och fyll vid behov på, och byt olja med rekommenderade mellanrum). OIL GARD stanger eventuellt inte av en gående motor. Motorn kan skadas om oljenivån ar for låg.
5 Reparation aller justering av tillbehör, som t.ex. kopplingar, växellådor, fjärreglage, etc., som inteäre av Briggs & Stratton-fabrikat.
6 Skador och forslitning på delar som vallats av att smuts trängt in i motorn på grund av felaktigt unterhäll eller ihopsättning av luftrenaren eller användning av iche-originalfilter eller -patron. Rengör och/eller byt ut filtre med de rekommenderade intervall som anges i instruktionsboken.
7 Delar som skadats av rusning aller overhettning orsakad av att kylflansarna och området runt svänghjulet satsagen av smuts, gräs aller skräp, aller av att motorn körti ett slutet utrymme med otillräcklig ventilation. Avlagsna motorskrap med de rekommenderade intervall som anges i instruktionsboken.
8 Motor- aller maskindelar som gatt sonder grund av kraftiga vibrationer orsakade av losa motorfasen, losa skärblad, obalanserade blad ell osa ell obalanserader rotorer, felaktig aftstattning av maskinen pams vevaxel, rusning ell oversamhet vid körning.
9 Krokig eller avbruten vevaxel som orsakats av att ett fast foremål traffat skärbladen på en grasklippare, eller for hårt spänd V-rem.
10 Rutintrimming eller -justering av motorn.
11 Motor- eller motordelsfel, som t.ex. forbränningsrum, ventiler, ventilsäten, ventilstyrningar eller brända startmotorlindningar, som orskats av att motorn körts med alternatively brändsen som t.ex. gasol, naturgas, etc.

Garantireparationer utförs endast på av Briggs & Stratton Corporation auktoriserade verkestäder. Närmaste auktoriserade verkestad hittar du på.Var lokalisatorkarta på BRIGGSandSTRATTON.com eller genom att ringa Briggs & Stratton Sweden AB på 08/449 56 30 eller genom att slå upp i Gula Sidorna.

en Briggs & Stratton Engines Are Made Under One Or More Of The Following Patents: Design D-247,177 (Other Patents Pending)
da Briggs & Stratton-motorer fremstilles i henhold til et ull flere af falgende patenter: Design D-247,177 (yderligere patentansogninger indgivet)
de Briggs & Stratton-Motoren werden unter einem oder mehreren der folgenden Patente hergestellt: Konstruktion D-247.177 (andere Patente angemeldet)
el O kivntipc Tn Briggs & Stratton eivai kataokuaouevoi e bma n nepiaootepea oic akoloue eueaeitexvie; xebiaogoc D-247.177 (aAec, uepatxvekckpeuov)
es Los Motores Briggs & Stratton Son Fabricados Bajo Una O Más De Las Siguidentes Patentes: Diseño D-247.177 (Otras Patentes Pendentes)
Fi Briggs & Stratton-moottoreita koskee yksi tai useampi seuraavista patenteista: Design D-247.177 (muut patentit haussa)
fr Les moteurs Briggs & Stratton sont protégés par un ou plusieurs des brevets suivants: Conception D-247.177 (Demandes d'autres brevets introduites)
It motori Briggs & Stratton sono prodotti utilizzando uno o più dei seguenti Brevetti: Design D-247.177 (Altri brevetti in fase di omologazione)
no Briggs & Stratton motorene er produsert under en ellere flve a de folgende patentene: Design D-247.177 (Andre patenter er anmeldt)
nI Briggs & Stratton Motoren Zijn Gemaakt Onder Eén Of Meer Van De Volgende Patenten: Design D-247.177 (Andere Patennen Aangevraagd)
Os motores Briggs & Stratton são fabricados sob uma ou mais das seguentes patentes: Design D-247.177 (Outras patentes pendentes)
SV Briggs & Stratton-motorer tilverkas under ett aller flera av nedanstäende patent: Design D-247,177 (andra patentsökta)

6,691,683	6,520,141	6,325,036	6,145,487	6,012,420	5,803,035	5,548,955	5,243,878	5,138,996	4,875,448	D 476,629
6,647,942	6,495,267	6,311,663	6,142,257	5,992,367	5,765,713	5,546,901	5,235,943	5,086,890	4,819,593	D 457,891
6,622,683	6,494,175	6,284,123	6,135,426	5,904,124	5,732,555	5,445,014	5,234,038	5,070,829	4,720,638	D 368,187
6,615,787	6,472,790	6,263,852	6,116,212	5,894,715	5,645,025	5,503,125	5,228,487	5,058,544	4,719,682	D 375,963
6,617,725	6,460,502	6,260,529	6,105,548	5,887,678	5,642,701	5,501,203	5,197,426	5,040,644	4,633,556	D 309,457
6,603,227	6,456,515	6,242,828	6,347,614	5,852,951	5,628352	5,497,679	5,197,425	5,009,208	4,630,498	D 372,871
6,595,897	6,382,166	6,239,709	6,082,323	5,843,345	5,619,845	5,320,795	5,197,422	4,996,956	4,522,080	D 361,771
6,595,176	6,369,532	6,237,555	6,077,063	5,823,153	5,606,948	5,301,643	5,191,864	4,977,879	4,520,288	D 356,951
6,584,964	6,356,003	6,230,678	6,064,027	5,819,513	5,606,851	5,271,363	5,188,069	4,977,877	4,512,499	D 309,457
6,557,833	6,349,688	6,213,083	6,040,767	5,813,384	5,605,130	5,269,713	5,186,142	4,971,219	4,453,507	D 308,872
6,542,074	6,347,614	6,202,616	6,014,808	5,809,958	5,497,679	5,265,700	5,150,674	4,895,119	4,430,984	D 308,871

THE POWER WITHIN
