GEBRUIKSAANWIJZING BRIGGS & STRATTON 9A400 BRIGGS & STRATTON

Algemene informatatie

Noteer voor verwangsgonderdelen of technische ondersteuning de motor model-, typeen codenummers en de aanschafdatum. Deze nummers bevinden zich op uw motor (zie den Kenmerken en bedieningen pag).

Aanschafdatum:

MM/DD/JJJJ

Motor model:

Model:

Type:

Code:

Motorvermögen klasseringinformationie

De bruto vermogenklassering voor individuele benzine motormodellen is gelabeld in overeenstemming met SAE (Society of Automotive Engineers) code J1940 (Vermogen Kleine Motoren & Procedure Koppelklassering) en het geclassificeerde vermogen is verkreten en gecorrigeerd in overeenstemming met SAE J1995 (Revisie 2002-05). Koppelwaarden zijn verkreten bij 3060 t/min., vermogenwaarden zijn verkreten bij 3600 t/min. Het werkelijk bruto motorvermögen zal lager zichen en worden beinloed door onder andere omgevingsbedrijsfomstandigheden en verschillen van motor tot motor. Vanwege de große verschienenheid aan machines waarop motoren geplaatst zichen en de verschierenheid aan omgevingsaspecten met betrekking tot het gebruik van de machine, kan de bezinemotor mogelijk Niet het opgegeven bruto vermogen leveren indien gebruikt in een bepaalde machine (werkelijk "beschikkaar" of netto vermogen). Dit verschil wordtveroorzaakt door allerlei factoiretozoals, maar zicheren beperkt tot, accessoires (luchtfilter, uitlaat, laden, koelen, carburateur, brandstofpomp, enz.), beperkingen van de toepassing, bedrijsfomstandigheden (temperatuur, luchtvochtigheid, hoogte) en verschillen van motor tot motor. Vanwege beperkingen met betrekking tot fabricage en capaciteit, kan Briggs & Stratton een motor met een hogere vermogenklassering leveren om de motor van deze motorseries te verrangen.

Gebruikereiligkeit

VEILIGHEID EN BEDIENINGSSYMBOLEN

Brand

Bewegende Delen

Olie

Giftige dampen

Snel

Langzaam

Stop

Explosion

Schok

Brandstof

Choke

Aan Uit

Brandstofkraan

Terugslag

Draag bescherming

Gevaarlijke chemische stof

Lees de
gebruiksaanwijzing

Heet Oppervlak

Bevriezing

Symbolen en Waarschuwingen

Het verilgheid waarschuwingssymbol wird gebruikt om verilgheidsinformatie te identificen er overGeVaren die kunnen resulteren in personlijk letsel. Een signaalwoord (GEVAAR, WAARSCHUWING, of OPGEPAST) worden met het waarschuwingssymbol gebruikt om de waarschijnlijkkeid en de potentielle ernst van het letsel aan te Geven. Daarbij kan eenGeVarensymbol gebruikt worden om het soort gevaar aan te Geven.

GEVAAR duidt op een gevaar dat, indien nicht voorkomen, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING duidt op een gevaar dat, indien nicht voorkomen, kan resulteren in de dood of ernstig letsel.

OPGEPAST duidt op een gevaar dat, indien nicht vermeden, kan resulteren in Licht of matig letsel.

OPGEPAST, indien gebrukt zonder het waarschuwingssymbool, geeft een situatie aan die kan resulteren in schade aan de machine.

WAARSCHUWING

De uitlaatgassen van dit product bevatten chemicalien die in de Staat Californie befind staan kanker, geboorteafwijkingen of andere reproductive schade te kunnen verroorzaken.

WAARSCHUWING

Briggs & Stratton keur het gebruik Niet goed of autoriseert het gebruik van deze motor Niet voor teppassing op 3-wielige "Alle Terrein Voertuigen" (ATVs), motorfietsen, plezier/recreatie go-karts, vliegtuigproducten of voertuigen die bedoeld zijn voor wedestrijden. Het gebruik van deze motoren voor zulke toepassingen kan resulteren in beschadiging van eigendommen, ernstig letsel (inclusief verlamming) of zichs de dood.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voeg, voordat U de motor start olie bij volgens de instructies van deze handleiding. Wanner U de motor zonder olie start, za deze onherstelbaar beschadigd raken en dit zal nicht door garantie gedekt zich.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brandofexplosionekunnen ernstigebrandwonden ofde doodverozaken.

Bij het bijvullen van brandstof

• Zet de motor uit en LAST deze tenminste 2 minutes afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstoftank Niet overvullen. Vul de tank tot ongeveer 4 cm onder de bovenkant van de vulopening om de brandstof te konnen lately uitzetten.
• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.
• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

Bij het starten van de motor

• Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien hiermee uitgerust) op hun plaats en stevig bevestigd zich.
• Torn de motor nicht indien de bougie verwijderd is.
• Wanner de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "FAST" (=volgas) positie en torn tot de motor start.

Bij het gebruik van de machine

• De motor of machine nicht kantelen tot een hoek die veroorzaakt dat benzine gemorst worden.
• De carburateur nicht choken om de motor te stoppen.
• Start of gebruik de motor nooit met verwijderde luchtfilter (indien hiermee uitgerust).

Bij het olie verversen

• Indien U de olie via de bovenkant van de olievulbuis verwijdert, dan moet de brandstoftank leeg zijn, anders kan er brandstof weglekken en brand of een explosie perooorzaken.

Bij het transporteren van de machine

• Transporteren met LEGE brandstoftank of met de benzinekraan in de stand "OFF" (=uit).

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doen ontbranden.

WAARSCHUWING

Het starten van de motor creeert vonden.

Explosion en brand+kunnen hetresultaat+zijn.

• Indien sich aardgas of LPG lekke in de buurt bevindt, de motor nicht starten.
• Gebruik geen onder druk staande startvloeistoffen,ondat de dampen brandhaar zich.

WAARSCHUWING

Motoren geen koolmonoxide af, een reukloos, kleurloos, gifgas.
Het inademen van koolmonoxide kan misselijkheid, flauwvallen of de dood veroorzaken.

• Start en gelebruik de motor buiten.
• De motor nicht in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kutn loslaten.

Gebroken botten, kneuzingen of verstuikingen können het resultaat zich.

• Trek bij het starten van de motor het koord langzaamuit tot er watstand gevoeld wordt en trek het koord dan sneluit om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machinecomponenten zoals, maar Niet beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd zich.

WAARSCHUWING

Handen, voeten,haar, kleren, of accessoires kuren in aanraking kom met- en verstrikt raken in draaiende onderden.

Traumatische amputatie of ernstige verscheuring kan het resultaat zich.

• De machine gebruiken met afschermingen op hun plaats.
• Houd handen en voeten weg van draaiende delen.
• Bind langhaar op en verwijder sierraden.
• Draag geen loszittende kleding, hangende koorden of zaken die verstrikt können raken.

WAARSCHUWING

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreden bij contact.

Brandbaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.
• Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
• Installer een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met gras of struiken bedekt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können geleijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparates worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deze weg van de bougie.
• Ontkoppel de accu bij de negatieve aansluiting (alleen motoren met elektrostart).
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel waar dat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrivif.

Bij het controleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Kenmerken en bedieningen

Vergelijk de afbeelding met uw motor om Uzelf vertrouwd te make n met deplaats van de diverse kenmerken en bedieningen.

A. Motor identificatie Model Type Code
B. Bougie
C. Chokebediening
D. Startkoordgreep
E. Olievuldop
F. Peilstok/olievulopening
G. Olie aftapplug
H. Uitlaat Uitlaatafscherming (optie) Uitlaatrichtstuk
I. Drukknop elektrische starter
J. Stopcontact
K. Elektrische starter
L. Carburateur

Werking

Oliecapaciteit (zie het Specificaties hoofdstuk)

Aanbevolen olie

Wij bevelen voor de beste prestaties het gebruik aan van Briggs & Stratton Warranty Certified oie. Andere hoogwaardige detergerende oliesoorten zijn aanvaarbaar als ze zijn SF, SG, SH, SJ of hoger�x geclassifiedeerd. Geen speciale additieve gebruiken.

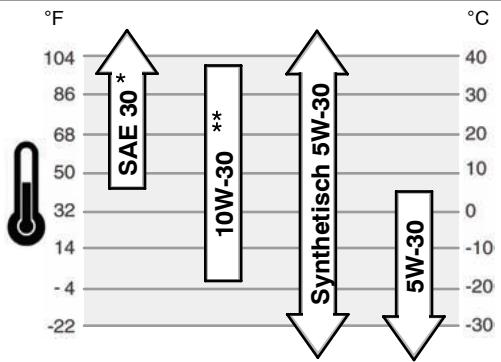

De juiste olieviscositeit voor de motor worden bepaald door de buitentemperaturen. Kijk op de overzichtstabel en kies hieruit de Beste viscositeit voor de verwachte buitentemperaturen.

• Wordt SAE 30 olie gebruikt bij temperaturen onder 40^ (4^) , dan leidt dat tot startproblemen.
• Het gebruik van 10W-30 bij temperaturen boven 80^ (27^) kan leiden tot verhoogd olieverbruik. Controller het oliepeil vaker.

Oliepeilen/bijvullen-Fig. ② 3

Voordat olie bijgevuld of gecontroleerd worden

• Plaats de motor waterpas.
  Reinig rond de olievulopening.

Modellen met olievuldop (Fig. 2)

1. Verwijder de olievuldop (A).
2. Giet om olie bij te vullen de olie langzaam in de olievulopening (B). Vullen tot het punt van overstromen.
3. Breng de olievuldop waar aan en draai deze vast.

Modellen met verlengde peilstok (Fig. 3)

1. Verwijder de peilstok (C) en veeg deze af met een schone doek.
2. Installee de peilstok en draai deze vast.
3. Verwijder de peilstok en controllerer het oliepeil. Zorg ervoor dat de olie tot de "FULL" (=vol) marketing (D) op de peilstok komt.
4. Giet om bij te vullen de olie langzaam in de olievulopening van de motor (B). Niet overvullen. Wacht na het bijvullen 1 minuut en controlleren dan opnieuw het oliepeil.
5. Breng de peilstok weeer aan en draai delez vast.

Brandstofaanbevelingen

Brandstof moet aan deze voorwaarden voldoen:

Schone, verse, loodvrije benzine.
- Een minimum octaangetal van 87/87 AKI (91 RON). Zie hieronder voor gebruik op groe hoogten.
- Benzine met tot 10% ethanol (gasohol) of tot 15% MTBE (methyl tertiary butyl ether), is acceptabel.

OPGEPAST: Gebruik geen Niet-goedgekeurde benzines zoals E85. Meng geen olie door de benzine, of modifieer de motor nicht voor gebruik op alternatie brandstoffen. Dit za de motorcomponenten beschaden en de motorgaratie ongelidig doeakin maken.

Meng om het brandstofsysteme te beschermen gegen het vormen van gom een brandstoff stabilisator door de brandstof. Zie Opslag. Alle brandstof is Niet hetzelfde. Als er startproblemen optreden, verander dan van brandstoffleverancier of brandstoffmerk. Deze motor isGPCertificateerd om te werken op benzine. Het emissies beheersingsysteme is EM (Engine Modifications).

Grote hoogten

Bij hoogten boven 1500 meter is een minimum octaangetal van 85/85 AKI (89 RON) benzine acceptabel. Om te blijven voldoen aan emissie-eisen, ist afstelling voor groote hoogten moodzakelijk. Gebruik zonder deze afstelling zal slechtere prestaties, verhoogd brandstofverbruik en toegenomen emissies verroorzaken. Raadpleeg een geautoriserde Briggs & Stratton dealer voor informatie over afstelling voor groote hoogten.

Gebruik van de motor op hoogten lager dan 750 meter met de große hoogten kit worden nicht aanbevolen.

Brandstof bijvullen - Fig. 4

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionkunnen ernstige brandwondenof de doodveroorzaken.

Bij het toevoegen van brandstof

• Zet de motor uit en LAST deze tenminste 2 minutes afkoelen voordat de tankdop verwijderd worden.
  Vul de brandstoftank buitenshuis of in een goed geventileerde omgeving.
• De brandstofank nied overvullen. Vul de tank to oncegeveer 4 cm onder de bovenkant van de vulnek om de brandstof te konnen lately uitzetten.
• Houd benzine weg van vonden, open vlammen, waakvlammen, ditte en andere ontstekingsbronnen.
• Controller brandstofslangen, tank, dop en nippels regelmatig op barsten of lekkages. Zonodig verrangen.

• Indien brandstof gemorst worden, wachten tot denen verdampt is voordat de motor gestart worden.

• Reinig het gebied rond de tankdop van vuil. Verwijder de tankdop (A) (Fig. 4).

• Vul de brandstoffank (B) met benzine. Vul om uitzetting van de benzine möglich te make, de tank Niet tot boven de onderkant van de brandstoffankvulnek (C).

• Installer de tankdop weir.

De Motor Starten - Fig. ⑤ ⑥

WAARSCHUWING

Snel terugtrekken van het startkoord (terugslag) zal uw hand en arm sneller maar de motor toetrekken dan U kurz loslaten. Gebroken botten, kneuzingen of verstuikingen können het resultaat zich.

• Trek bij het starten van de motor het koord langzaamuit tot er watstand gevoeld worden en trek het koord dan sneluit om terugslag te voorkomen.
• Verwijder alle externe machine/motorbelastingen voordat de motor gestart worden.
• Direct verbonden machine componenten zoals, maar nicht beperkt tot, messen, aandrijvingen, poelies, tandwielen enz.,要去en stevig bevestigd+zijn.

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwonden de doodveroorzaken.

Bij het starten van de motor

Zorg ervoor dat bougie, uitlauf, tankdop en luchtfilter op hunplaats en stevig bevestigd+zijn.
Torn de motor Niet indien de bougie verwijderd is.
- Wanner de motor "verzopen" is,plaats de choke (indien hiermee uitgerust) in de stand OPEN/"RUN"(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) maar de "FAST" (=volgas) positie en torn tot de motor start.

WAARSCHUWING

Start en gebruik de motor buiten.
- De motor niet in een afgesloten ruimte starten of gebruiken, zichs nicht met open deuren of ramen.

WAARSCHUWING

Per ongeluk vonken kan resulteren in brand of een elektrische schok.

Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

• Gebruik een 3-polige verlangkabel.
• Sluit het verleungsnoer eerst aan op de elektrische starter en dan op het stopcontact. Als er een extra verleungsnoer nodig is, gebruik dan een 3-polige kabel.
• Als de meegeleverde kabel beschadigd is, dan要去 deze verrangen worden door de fabrikant of zijn servicedealer of een gelijkwaardig gekwalificeerd person om gevaar te voorkomen.

OPGEPAST: Deze motor is door Briggs & Stratton zonder olie verzonden. Voordat U de motor start, dient U volgens de instructies in deze handeiding olie bij te vullen. Wanneer U de motor zonder olie start, za deze onherstelbaar beschadigd raken en dit zal nicht onder garantie gedekt worden.

1. Controller het oliepeil. Zie het hoofdstuk Olie controlleren/bijvullen.
2. Zorg ervoor dat de bedieningen voor de aandrijving, indien hiermee uitergerust, ontkoppeld zijn. Raadpleeg gebruiksaanwijzing voor de machine voor de locatie en de werkung van deze bedieningen.
3. Draai de benzinekraan, indien hiermee uitergerust, open. Raadpleeg de handleiding voor de machine voor de locatie van de benzinekraan.

4. Plaats de machineschakelaar maar aan (tuimel- (A) of sleutel (B) schakelaar). Zie Fig. 5. Raadpleeg voor de locatie van de schakelaar de handleiding voor de machine.

5. Draai de chokebediening (C) maar de choke positie.

Noot: Over het algemeen hoeft u de choke Niet te gebruiken bij het herstarten van een warme motor.

1. Druk de primer (D) tweeemaal in.

Noot: Primen is gewoonlijk nicht nodig bij het herstarten van een warme motor.

1. Repeteerstarter: Houd de startkoordgreep stevig vast (E). Trek de startkoordgreep langzaam uit tot er onderstand gevoeld worden, trek dan snel.

Noot: Indien de motor Niet na drie pogingen start, ga dan maar BRIGGSandSTRATTON.COM of raadpleeg de importeur.

WAARSCHUWING: Snel terugtrekken van het startkoord (terugslag) zaland en arm sneller maar de motor trekken dan U kutn loslaten. Gebroken botten,ingen of verstuikingen konnen het resultaat+zijn. Trek bij het starten van de het startkoord langzaam uit tot er weerstand gevoeld word en trek dan snel omlag te voorkomen.

1. Elektrische starter: Steek eerst het verleungsnoer in de snoeraansluiting (F, Fig. 6) en dan in een stopcontact. Als er een extra verleungsnoer nodig is, gebruik dan een 3-polige kabel.

WAARSCHUWING: Als de meegeleverde verlangkabel beschadigd is, zoet deze verrangen worden door de fabrikant of zijn servicedaler of een waardig gekwalificeerd persoon om gevaar te voorkomen.

1. Elektrische starter: Druk de knop in (G). Als de motor start, erst de verlengkabel uit het stopcontact halen en dan uit de aansluiting verwijdenen (F).

Noot: Indien de motor Niet na drie pogingen start, ga dan waar BRIGGSandSTRATTON.COM of raadpleeg de importeur.

VOORZICHTIG: Start om de levensduur van de startmotor te verlengen steeds kortstandig (maximaal 5 seconden). Wacht een minuutussen twee startupingen.

1. Laat de motor verscheidene minuten opwarmen. Beweeg dan de chokebediening langzaam maar de stand "RUN" (=aan) | ⋅ |.

De Motor Stoppen - Fig. ⑤

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

• De carburateur niets choken om de motor te stoppen.
• Draai de schakelaar op de machine (tuimel- (A) of sleutel (B) schakelaar) maar uit. Zie Fig. 5. Zie voor de locatie van de schakelaar de handleiding voor de machine.
• Draai nadat de motor stopt de benzinekraan zich, indien hiermee uitgerust. Zie voor de locatie van de benzinekraan de handleiding voor de machine.

Onderhoud

Gebruikuitsluitend originele verrangingsonderdelen. Andere onderdelen kannen möglichnestoz goed presterden, de machine beschadigen en in letselresulteren. Daar bij makemarden andere onderdelen uw garantie ongeldig.

Wij adviseren dat U voor al het onderhoud en alle service aan de motor en de motoronderdelen een geautoriseerde Briggs & Stratton dealer raadpleegt.

OPGEPAST: Alle componenten die zich gebruikt om deze motor te bouwen要去en op hunplaats blijven voor een juiste werkung.

Emissiebeheersing

Onderhoud, verranging of reparatie van emissiebeheersing voorzieningen en systemen+knen uitgevoerd worden door elke reparatie-inrichting of-individu voor "non-road" motoren. Echter, voor het verkrijgen van Gratis emissiebeheersing service moet het werk worden uitgevoerd door een door de fabriek geautiserde dealer. Zie de Emissies Garantie.

WAARSCHUWING

Per ongeluk vonden kan resulteren in brand of een elektrische schok. Per ongeluk starten kan resulteren in verwarring, traumatische amputatie, of verscheuring.

Brandgevaar

Voordat afstellingen of reparations worden uitgevoerd:

• Ontkoppel de bougiekabel en houd deutsche weg van de bougie.
• Gebruik uitsluitend de juiste gereedschappen.
• Verander niets aan regulaureveren, verbindingsstangen of andere onderden om het motortoerental te verhogen.
• Vervangingsonderdelen voor de uitlaat要去en hetzelfde zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen.
• Sla Niet met een hamer of hard voorwerp gegen het vliegewiel.ovat het vliegewiel anders later uit elkaar kan vliegen tijdens bedrijf.

Bij het controlleren op vonden:

• Gebruik een goedgekeurde vontkfter.
• Controller niep op vonken met de bougie verwijderd.

Onderhoudskaart

Eerste 5 uu

• Olie verversen

ledere 8 uu or dagelijks

• Controller het oliepeil

ledere 50 uu or of Jaarliks

• Ververs de olie • Controller uitlaat en -afscheming

Jaarliks

• Bougie Vervangen • Benzinefilter vervangen • Klepseling controleren **

** Niet nodig tenzij er prestatieproblemen van de motor optreten.

Carburaturerafstelling

Verstel de carburateur nooit. De carburateur was op de fabriek ingesteld om onder de meeste omstandigheden efficient te werken. Als er darüber afstelling nodig is, raadpleeg dan een geautoriseerde Briggs & Stratton dealer voor service.

OPGEPAST: De fabrikant van de machine waarop deze motor is geinstalleerd specifieert het maximum torental waarop de motor gebruikt za worden. Overtref dit torental NIET.

De bougie verrangen - Fig. 7

Controleer de afstand (A, Fig. 7) met een draadvoeler (B). Stel zonodig de afstand opnieuw endraai de bougie met het voorgeschreiben aanhaalmoment vast. Zie voor instellen van de afstand de Specifications sectie.

Noot: In sommige gebieden schrijvenplaatselijk wetten het gebruik voor van een onderstandsbougie om ontstekingssignalen te onderdrukken. Indien deze motor origineel was uitergerust met een onderstandsbougie, gebruik dan voorervanging hetzelfde type bougie.

WAARSCHUWING

Draaiende motoren produceren hitte. Motoronderdelen, vooral de uitlaat, worden uiterst heet.

Ernstige brandwonden können optreten bij contact.

Brandhaar vuil, zoals bladeren, gras, hout, enz., kan in brand geraken.

• Laat uitlaat, motorcilinder en vinnen afkoelen voordat deze aangeraakt worden.

Verwijder opgehoopt vuil van het uitlaat- en cilindergebied.
- Installee een vondenvanger en houd deze in goede staat voordat de machine worden gezruikt op bebst, met gras of struiken bededkt ongecultiveerd land. De staat Californie vereist dit (Sectie 4442 van de California Public Resources Code). Andere staten können gelijkwaardige wetten hebben. Federale wetten zijn van toepassing op federaal land.

Inspecteer de uitlaat (A, Fig. 8) op barsten, corrosie of andere beschadigingen. Verwijder het uitlaatrichtstuk (B), indien hiermee uitergerust, en inspecteer het op schade of koolstoffblokkade. Als er十几年e onderden nodig zijn, gebruik dan uitsluitend originele verrangingsonderdalen.

WAARSCHUWING: Vervangingsonderdelen要去en originele onderdelen

zijn en opdezelfde manier geinstalleerd worden als de originele onderdelen, anders kan brand optreden.

Luchtfilter

Deze motor is Niet uitergrust met een luchtfilter. Gebruik deze motor NIET voor wat dan ook anders dan het verwijderen van sneeuw.

Olie verversen - Fig.

OPGEPAST: Gebruikte olie is gevaarlijk afval en moet op de juiste manier weggegooid worden. Niet met huishoudelijk afval weglooien. Raadpleeg deplaatsilijke autoriteiten, servicecentrum of dealer voor veilige manieren omweg te gooijen/te recyclen.

Olie verwijderen

1. Ontkoppel, met uitbezette maar nog warme motor de bougiekabel (A) en houd deze weg van de bougie (Fig. 9).
2. Verwijder de olie aftapaplug (E, Fig. 2). Tap de olie in een geschikte container af. Noot: Alle getoonde olie aftappluggen (F) können op de motor gebruikt zich.
3. Installer nadat de olie is afgetapt de aftapplug wee en draai deleze vast.

Olie bijvullen

• Plaats de motor waterpas.
  Reinig rond de olievulopening.
  Zie het Specificaties hoofdstuk voor de oliecapaciteit.

Modellen met olievuldop

1. Verwijder de olievuldop (A, Fig. 2).
2. Giet de olie langzaam in de olievulopening van de motor (B). Vul tot het punt van overstromen.
3. Breng de olievuldop waar aan en draai deze vast.

Modellen met verlengde peilstok.

1. Verwijder de peilstok (C, Fig. 3) en veeg deze af met een schone doek.
2. Giet de olie langzaam in de vulopening van de motor (B). Niet overvullen. Wacht na het bijvullen van olie 1 minuut en controlleren dan opniew het oliepeil.
3. Installer de peilstok en draai deze vast.
4. Verwijder de peilstok en controller het oliepeil. Het oliepeil要去 tot de "FULL" (=vol) marketing (D) op de peilstok�.
5. Installer de peilstok en draaicke vast.

Opslag

WAARSCHUWING

Benzine enhaar dampen+zijn uiterstbrandbaar enexplosief. Brand ofexplosionekunnen ernstige brandwondenof de doodveroorzaken.

Bij het opslaan van benzine of de machine met brandstof in de tank

• Opslaan uit de buurt van fornuizen, kachels, geisers of boilers of andere apparaten die een waakvlam bevatten of andere ontstekingsbronnen, odomat deze benzinedampen können doeon ontbranden.

Brandstofsystem

Als brandstof langer dan 30 dagen worden opgeslagen kan het verschralen. Bij verschaalde brandstof ontstaat zuur- en gomaanslag in het brandstofsysteme of op essentiele onderdelen van de carburateur. Houd brandstof vers met Briggs & Stratton FRESH START® brandstofstabilisator. Deze is verkrijgbaar als vloeijaar additief en als patron met druppelconcentraat.

Als brandstof stabilisator overeenkomstig de instructies worden bijgevoedg, is aftappen van de benzine uit de motor Niet nodig. Laat de motor 2短时间内 draaien om het stabilisatiemiddel in het hele brandstofsysteme te circuleren. De motor en de brandstof kunnen dan tot maximaal 24.maanden worden opgeslagen.

Als de benzine in de motor Niet is behandeld met brandstof stabilisator, dan要去 hij worden afgetapt in een goedgekeurde opvangbak. Laat de motor draaien tot hijafslaat vanwege gebrek aan brandstof. He gebruik van een brandstof stabilisator in de opslagbak worden aangeraden om de brandstof vers te houden.

Motorolie

Ververs, verwijl de motor nog warm is, de motorolie.

Storingzoeken

Hulp nodig? Ga waar BRIGGSandSTRATTON.COM of raadpleeg de website van de importeur.

Specifications

Motorspecificities

Model	90000
Cylinderinhoud	148 cc
Boring	65,08 mm
Slag	44,45 mm
Oliecapaciteit	0,54 - 0,59 L

Onderhoudspecificaties*

Model	90000
Bougie elektrodeafstand	0,76 mm
Bougie aanhaalkoppel	20 Nm
Ontstekingsspoel luchtspleet	0,15 - 0,25 mm
Inlaatklepspeling	0,13 - 0,18 mm
Uitlaatklepspeling	0,23 - 0,28 mm

• Het motorvermögen zal afnemen met 3,5% voor elkere 300 meter boven zeiniveau en 1% voor iedere 5,6^ C boven 25^ C. De motor zal bevredigend functioneren onder een hoek tot 15^ . Raadpleeg de gebruiksaanwijzing van de machine voor maximum verilige togetestane hellingshoeken.

Algemene service onderdelen

Service onderdeel	Onderdeelnummer
Brandstoffevoeging	5041, 5058
Weerstandsbougie	802592
“Long life platinum” Bougie	5062
Bougiesleutel	89838, 5023
Vonkster	19368

Wij advisieren dat U voor het onderhoud en alle service aan de motor en de motordonderdelen een geautoriserde Briggs & Stratton dealer raadpleegt. Gebruik uitsluitend origine Briggs & Stratton onderden.

GARANTIEBEPALINGEN

De Briggs & Stratton Corporation zal elk onderdeel Gratis repareren of verrangen dat een defect vertoont in materiala of bewerking of beide. Transportkosten voor onderden die zingenzonden voor reparatie of verrangng der nee dezgarntie komen ten laste van de koper. Deze garantie is geldig voor- en onderhavig aan de onderstaende periodes en Voorwaarden. Raadpleeg voor garantieservice de dichtstbijzijnde Geautoriseerde Service Dealer in onze "dealer locater map" op BRIGGSandSTRATTON.COM, of kijk in de 'Gudden Gids".

Er is geen andere expliciete garantie. Impliciete garanties als verkoopbaarheid en geschiktheid voor een bepaald doel zich beperkt tot een yr vanaf aankoop, of to mate dee uitsluiting wettelijk is toegestaan. Alle impliciete garanties zijn uitgesloten. Aansprakelijkheid voor incidentele of gevolgschades zijn uitgesloten voor zover die uitsluiting wetelig is toegestaan. Sommige rechtsgebieden staan geen beperkingen toe met betrekking tot de lengte van impliciete garantie, en sommige rechtsgebieden staan gen beperking toe met betrekking tot gevolgschades, dus de bovenvermelde beperkingen kannen möglichnest op U van toepassing+zin. Deze garantie geeft U bepaalde specifieke weteligijke rechten en U kunt maybek andere rechten hebben die van rechtsgebied tot rechtsgebied varieren.

STANDAARD GARANTIEVOORWAARDEN*

Merk/Producttype	Particulier gehruik	Commercial gebruik
VanguardTM	2aar	2aar
Extended Life SeriesTM, I/C®, IntekTM I/C®, IntekTM Pro	2aar	1aar
Snow Series MAXTM met Dura-BoreTM gietijzeren mof	2aar	1aar
Alle andere Briggs & Stratton motoren	2aar	90 Tage

• Dit zijn unsere standardar garantievooraarden. Soms kan er darüber aanvullende garantiedekking zich die nog nicht was bepaald ten tjnde van deze publicatie. Ga voor een lijst van de op dit moment geldende garantievooraarden voor uw motoraar BRIGGSandSTRATTON.COM of neem contact op met uw erkende Briggs & Stratton servicedealer.
  Motoren die worden gebruikt op "Standby" generatoren voor particuliere woningen worden uitsluitend onder particulier gebruik gegarandeerd. Deze garantie geldt nicht voor toepassenen die primair worden gebruikt ter verranging van het utiliseitsnet. Motoren die worden gebruikt voor wedstrijdracen of op commerciele of huurcircuits zijn uitgesloten van garantie.

De garantieperiode begint op de dag van aankoop van de eerste detailhandelconsument of commercie eindgebruiker en gaat door voor de tijdsperiode in bovenstaande tabel. "Particulier gebruik betekent personlijk huishoudelijk gebruik door een detailhandelconsument. "Commercialeigruik betekent elk ander gebruik, inclusief inkomen verschaffend gebruik of verhuurdoelende. Als een motor eenmaal commercieel gebruikt is, dan za deze daarna voor deze garantie als commercieel gebruikt worden beschouwd.

Er is geen garantieregistratie nodig om garantie te verkrijgen op Briggs & Stratton producten. Bewaar uw aankoopnota. Indien u geen bewijs van de eerste aankoopdatum Aunt overleggen op het moment dat om garantieservice verzocht worden, dan za de fabricagedatum van het product gezruikt worden om de garantieperiode te bepalen.

Over uw guarantee

Briggs & Stratton voert de reparatie onder garantie graag voor uuit en verontschuldigt zich bij voorbaat voor het ongemak. Reparations onder garantie mogen worden uitgevoerd door elkve geautoriseerde Service Dealer. De meeste garantiereparaties worden zo afgehandel; soms+zijn verzoeken om garantieECHTERNIGRECHTEVAARDIGD.

Indien een klant het Niet eens is met de beslissing van de Service Dealer, za een onderzoek worden uitgevoerd om te bepalen of garantie van toepassing is. Vraag de Service Dealer om alle ondersteunende feiten waar de fabriek of diens vertegenwoordigende importeur te sturen voor onderzoek. Als de Importeur of de Fabriek besluit dat de claim gerechtvaardig is, za de klant volledig vergoed worden voor die onderden die defect+zijn. Om misverstanden, die kuren optredenussen de klant en de Dealer, te voorkomen, zich hieronder sommige oorzaken van motorstoring afgedrukt die de garantie Niet dekt.

Normale slijtage: Net als alle andere mechanische apparaten haben motoren periodiek onderhoud nodig en moeten bepaalde onderdelen om de zoveelijd worden onderhoden om verrangen om goed te presteren. De garantie is Niet van toepassing als de motorschade het gevolg is van verkeerd gebruik, gabrek aan routineonderhoud, verzending, verkeerde behandeling of oplag of onjuiste installmentie. Ook vervalt hetrecht op garantie als het serienummer van de motor is verwijderd of als er iets aan de motor is gewijzigd of aangepast.

Verkeerd onderhoud: De levensduur van een motor is afhankelijk van de omstandigheden waaronder hij worden gezrukt en de mate van zorg voor de motor. Bepaalde toepassingen, zoals grondfrezen, vuiilwaterpompen of cirkelmaaiers要去en vaak werkden onder stoffige en vuile omstandigheden, die kuren leiden tot wat lijkt op voortijdige slijtage. Zulke slijtage, indienveroorzaakt door vuil, stof, bougiereinigergrit of ander schurend materiaal dat de motor is binnengedrongen door verkeerd onderhoud, worden nicht door garantie gedekt.

Deze garantie dektuitsluitend aan de motor gerelateerde defecte materialen en/of bewerkingen, en Niet verranging of vergoeding van de machine waarop de motor gemonteerd kan zich. Noch strekt de garantie zich uit tot reparaties die nodig zich door:

1 Problemen veroorzaakt door onderdelen die geen originele Briggs & Stratton onderdelen zich.
2 Bedieningsonderdelen of -installaties waardoor de motor Niet start, die slechte motorprestaties verroorzaken of de levensduur van de motor bekoten. (Neem contact op met de machinefabrikant.)

3 Lekkende carburateurs, verstote brandstoffbuizen, vastklevende kleppen, of andere schade die worden veroorzaakt door cervuilde of verschraalde brandstof.
4 Onderdelen diearendijn ingelopenofkapotzijn gegaanomdatenmotorwergebruikt met onvoldoende ofveruilde smeerolie,ofeenverkeerd type smeerolie (controleer het oliepeil en vulhonzodigbimetdeaanbevolentintervallen).OIL GARD kan möglichenkenaandraiende motornietuitschaken.Motoschade kan optreden wanneer de olie niet correct op peil gehouden wirdt.
5 Reparatie of afstelling van bijbehorende onderdelen en samenstellen zoals koppelingen, aandrijvingen, afstandbedieningen enz. die geen Briggs & Stratton-fabricaat zich.
6 Schade of slijtage die veroorzaakt is door het binnendringen van vuil doordat de luchtfilter verkeerd is onderhoden of weer gemonteerd, of wonneer een nicht-origineel luchtfilterelement of -patron worden gebruikt. Reinig en/of verrang de filter als aangegeven in de gebruiksaanwijing.
7 Onderdelen die beschadigd zijn door overtoeren draaien of oververhitting veroorzaakt door gras, vuil of verontreinigung dat de koelvinnen aufdicht of het vliegwielgebied verstopt, of schade die wordt veroorzaakt door het gebruik van de motor in een afgesloten ruimte zonder voldoende ventilatie. Reinig de motor en verwijder het vuil conform de intervallen die zich aangegeven in de gebruiksaanwijzing.
8 Motor- of machineonderdelen die kapot zich gegaan door overmatig trillen als gevolg van te losse motorbevestiging, lose saaimessen, Niet uittbalanceerde messen of losse of nied uittbalanceerde waaiers, verkeerde bevestiging van de machine aan de motorkrukas, overtoeren draieren of ander verkeerd gebruik als de motor in bedrijf is.
9 Een kromme of kapotte krukas als gevolg van het raken van een hard voorwerp door het maïmes van een motormaaier, of als gevolg van een te strak gespannen V-snaar.
10 Normaal onderhoud of afstelling van de motor.
11 Defect raken van de motor of een motoronderdeel, zoals verbrandingskamer, kleppen, klepzetels, klepgeleiders, of verbrande startmotorwikkelingen,veroorzaakt door het gebruik van alternatie brandstoffen, zoals LPG, aardgas, veranderde benzines, etc.

Garantieservice is uitsluitend beschikbaar via Service Dealers die zich geauthoriseerd door Briggs & Stratton Corporation. U vindt uw dichtst bijzijdene Geauthoriserde Service Dealer in onze "dealer locator" kaart op www.BRIGGSsandSTRATTON.com of kijk in de 'Gouden Gids'.
