BRUKSANVISNING PWS850 BOSCH

Drejning af gearhoved Kun til el-værktøj med typenr. 3 603 CA2 0..: Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Du kan dreje gearhovedet 180°. Dette gør det muligt at bringe start-stop-kontakten i en bedre håndteringsposition i forbindelse med udførelse af særlige arbejder f.eks. til venstrehåndede. – Fjern skruen på sikringen 20 til sikkerhedsarmen 1 (se Fig. A). – Drej de 4 skruer helt ud (se Fig. B). Sving gearhovedet forsigtigt i den nye position, uden at det fjernes fra huset. Spænd de 4 skruer igen. – Skru sikringen 20 til sikkerhedsarmen 1 fast igen på gearhovedet (se Fig. C). Overhold instrukserne i kapitel „Montering af beskyttelsesanordninger“. Beskyttelseskappen må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1. Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Anvendes el-værktøjet sammen med mobile generatorer, der ikke råder over tilstrækkelige kapacitetsreserver hhv. ikke egnet spændingsregulering med startstrømsforstærkning, kan kapaciteten reduceres eller atypisk adfærd kan opstå, når elværktøjet tændes. Kontrollér venligst, om den anvendte generator er egnet, især mht. netspænding og -frekvens. Tænd/sluk Skub til ibrugtagning af el-værktøjet start-stop-kontakten 3 frem. Til fastholdelse af start-stop-kontakten 3 trykkes start-stopkontakten 3 ned foran, til den falder i hak. El-værktøjet slukkes ved at slippe start-stop-kontakten 3, eller hvis den er fastlåst, trykkes start-stop-kontakten 3 kort bagpå, før den slippes. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Kontrollér slibeværktøjet, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser. Elektrisk beskyttelse mod genindkobling Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen. Til ibrugtagning igen stilles start-stop-kontakten 3 i den frakoblede position, og el-værktøjet tændes igen. Støv-/spånudsugning Arbejdsvejledning Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Vær forsigtig, når der skal slidses i bærende vægge, se afsnit „Statiske forskrifter“. Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt. Belast ikke el-værktøjet så meget, at det standser. Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af. Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. El-værktøjet må ikke benyttes med en skærestander. 1 609 92A 1C6 | (30.6.15) Skrubslibning Anvend aldrig skæreskiver til skrubslibning. Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet. Bosch Power Tools OBJ_BUCH-1824-004.book Page 93 Tuesday, June 30, 2015 8:17 AM Dansk | 93 Lamelslibeskive Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler. Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibeskiver. Skæring i metal Brug altid beskyttelseskappen, når der skal skæres i bundede slibemidler 10. Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæreskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer. Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden. El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet. Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst. Skæring i sten Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Brug beskyttelsesmaske. El-værktøjet må kun benyttes til tørskæring/tørslibning. Der bør altid anvendes en diamant-skæreskive til skæring i sten. Bruges opsugningskappen til skæring med føringsslæde 17 skal støvsugeren være godkendt til at opsuge stenstøv. Bosch tilbyder egnede støvsugere. Tænd for el-værktøjet og anbring den forreste del af føringsslæden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes. Afbryd i dette tilfælde skærearbejdet og lad diamant-skæreskiven afkøle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamant-skæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser. Statiske forskrifter Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land. Disse forskrifter skal ubetinget overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes. Vedligeholdelse og service Vedligeholdelse og rengøring Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Brug så vidt muligt altid et opsugningsanlæg ved ekstreme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkoble en fejlstrømbeskyttelseskontakt (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i elværktøjet. Elværktøjets beskyttelsesisolering kan forringes. Opbevar og behandle tilbehøret omhyggeligt. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå. Bosch Power Tools 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 94 Tuesday, June 30, 2015 8:17 AM 94 | Svenska Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på 1 609 92A 1C6 | (30.6.15) avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Bosch Power Tools OBJ_BUCH-1824-004.book Page 95 Tuesday, June 30, 2015 8:17 AM Svenska | 95 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Service Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för vinkelslipar Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med stålborste, polering och kapslipning Detta elverktyg kan användas som slipmaskin med slipskiva, slippapper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarliga personskador. Detta elverktyg är inte lämpligt för polering. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och kroppsskador uppstå. Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning. Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut. Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Insatsverktyg med gänginsats måste passa exakt till slipspindelns gänga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned kontrollera om skada uppstått eller montera ett oskadat insatsBosch Power Tools verktyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet. Håll fast verktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt. Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot det roterande insatsverktyget. Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet. Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt. Varning för bakslag Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället. Om t. ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 96 Tuesday, June 30, 2015 8:17 AM 96 | Svenska på skivans rotationsriktning vid inklämningsstället. Härvid kan slipskivor även brista. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället. Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget. Speciella varningar för slipning och kapslipning Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt tryckluftverktyg kan inte på betryggande sätt skyddas och är därför farliga. Skålade slipskivor måste monteras så att skivans slipyta inte skjuter ut över sprängskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut över sprängskyddets plan kan inte smörjas i tillräcklig grad. Sprängskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläderna. Slipkroppar får användas endast för rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. För vald slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka. 1 609 92A 1C6 | (30.6.15) Andra speciella säkerhetsanvisningar för kapslipning Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott. Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på båda sidorna både i närheten av skärspåret och vid kanten. Var speciellt försiktig vid ”fickkapning” i dolda områden som t. ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag. Speciella säkerhetsanvisningar för sandpappersslipning Använd inte för stora slippapper, se tillverkarens uppgifter om slippapperets storlek. Slippapper som står ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag. Speciella säkerhetsanvisningar för arbeten med trådborstar Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. När sprängskydd används bör man se till att sprängskyddet och trådborsten inte berör varandra. Tallrikarnas och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka. Extra säkerhetsanvisningar Bär skyddsglasögon. Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Bosch Power Tools OBJ_BUCH-1824-004.book Page 97 Tuesday, June 30, 2015 8:17 AM Svenska | 97 Lås upp strömställaren och ställ den i Från-läget om strömförsörjningen avbryts t. ex. vid strömavbrott eller när stickproppen frånkopplas. Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för kapning, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillförsel. Vid kapning av metall med bundna slipmedel måste ett speciellt sprängskydd användas. Vid kapning i sten ordna med dammutsugning till den grad det behövs. Med godkända slipverktyg kan elverktyget även användas för slipning med sandpapper. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Upplåsningsspak för sprängskydd 2 Spindellåsknapp 3 Strömställare Till/Från 4 Stödhandtag (isolerad greppyta) 5 Slipspindel 6 Sprängskydd för slipning 7 Stödfläns 8 Slipskiva* 9 Spännmutter 10 Sprängskydd för kapning* 11 Kapskiva* 12 Handskydd* 13 Gummisliprondell* 14 Slippapper* 15 Rundmutter* 16 Koppborste* 17 Sugkåpa för kapning med styrslid * 18 Diamantkapskiva* 19 Handgrepp (isolerad greppyta) 20 Säkring (endast 3 603 CA2 0..) 21 Rotationsriktningspil på huset *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 60745-2-3. Verktygets A-vägda ljudnivå är i typiska fall Ljudtrycksnivå Ljudeffektnivå Onoggrannhet K Använd hörselskydd! Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-3: Ytslipning (skrubbning):

m/s2 m/s2 8,0 1,5 8,0 1,5 8,0 1,5 8,0 1,5 8,0 1,5 8,0 1,5 m/s2 m/s2 5,5 1,5 5,5 1,5 5,5 1,5 5,5 1,5 5,5 1,5 5,5 1,5 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 98 Tuesday, June 30, 2015 8:17 AM 98 | Svenska Bullernivåvärde förmedlas enligt EN 60745-2-3. Verktygets A-vägda ljudnivå är i typiska fall Ljudtrycksnivå Ljudeffektnivå Onoggrannhet K Använd hörselskydd! Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-3: Ytslipning (skrubbning):

Bullernivåvärde förmedlas enligt EN 60745-2-3. Verktygets A-vägda ljudnivå är i typiska fall Ljudtrycksnivå Ljudeffektnivå Onoggrannhet K Använd hörselskydd! Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-3: Ytslipning (skrubbning):

m/s2 m/s2 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 m/s2 m/s2 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. 1 609 92A 1C6 | (30.6.15) För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Bosch Power Tools OBJ_BUCH-1824-004.book Page 99 Tuesday, June 30, 2015 8:17 AM Svenska | 99 Tekniska data Vinkelslip Produktnummer Upptagen märkeffekt Märkvarvtal max. slipskivsdiameter Slipspindelgänga max. gänglängd på slipspindeln Skydd mot oavsiktlig återstart Vikt enligt EPTAProcedure 01:2014 – med vibrationsdämpande stödhandtag – med standardstödhandtag Skyddsklass PWS ...

1,7 /II 1,7 /II 1,7 /II 1,7 /II 1,7 /II 1,7 /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Vinkelslip Produktnummer Upptagen märkeffekt Märkvarvtal max. slipskivsdiameter Slipspindelgänga max. gänglängd på slipspindeln Skydd mot oavsiktlig återstart Vikt enligt EPTAProcedure 01:2014 – med vibrationsdämpande stödhandtag – med standardstödhandtag Skyddsklass PWS ...

1,8 /II 1,8 /II 1,8 /II 1,8 /II 1,8 /II 1,8 /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Vinkelslip Produktnummer Upptagen märkeffekt Märkvarvtal max. slipskivsdiameter Slipspindelgänga max. gänglängd på slipspindeln Skydd mot oavsiktlig återstart PWS ...

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Bosch Power Tools 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 100 Tuesday, June 30, 2015 8:17 AM 100 | Svenska Vinkelslip Vikt enligt EPTAProcedure 01:2014 – med vibrationsdämpande stödhandtag – med standardstödhandtag Skyddsklass PWS ... 780-125

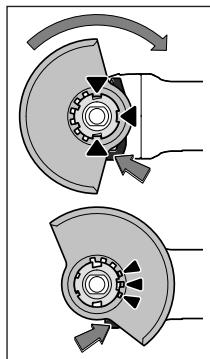

1,8 /II 1,8 /II 1,8 /II 1,8 /II 1,8 /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG, från 20 april 2016: 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-3. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 01.06.2015 Montage Montering av skyddsutrustning Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Anvisning: Om slipskivan brustit under drift eller stödanordningarna på spängskyddet/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller för service skickas till en serviceverkstad, för adresser se avsnittet ”Kundtjänst och användarrådgivning”. Sprängskydd för slipning Lägg upp sprängskyddet 6 på elverktygets stöd så att sprängskyddets kodnockar ligger korrekt mot stödet. Tryck ned upplåsningsspaken 1 och håll den nedtryckt. Tryck fast sprängskyddet 6 på spindelhalsen tills sprängskyddets fläns ligger an mot elverktygets fläns och vrid sedan sprängskyddet tills det hörbart snäpper fast. 1 609 92A 1C6 | (30.6.15) Anpassa sprängskyddet 6 till den ställning arbetet kräver. Tryck upplåsningsspaken 1 uppåt och vrid sprängskyddet 6 till önskat läge. Ställ in sprängskyddet 6 så att upplåsningsspakens 1 3 röda kammar griper in i motsvarande urtag på sprängskyddet 6. Ställ in sprängskyddet 6 så att gnistor inte sprutas mot användaren. Att vrida sprängskyddet 6 får endast vara möjligt när upplåsningsspaken 1 påverkats! I annat fall får elverktyget absolut inte längre användas och måste lämnas in till kundservicen för kontroll. Anvisning: Kodnockarna på sprängskyddet 6 garanterar att endast det sprängskydd kan monteras som passar till elverktyget. Sprängskydd för kapning Vid kapning med bundna slipmedel använd alltid sprängskyddet 10. Vid kapning i sten ordna med dammutsugning till den grad det behövs. Sprängskyddet för kapning 10 monteras på samma sätt som sprängskyddet för slipning 6. Sugkåpa för kapning med styrslid Sugkåpa för kapning med styrslid 17 monteras på samma sätt som sprängskyddet för slipning 6. Stödhandtag Använd alltid elverktyget med stödhandtag 4. Skruva fast stödhandtaget 4 i relation till arbetssätt till höger eller vänster om växelhuset. Handskydd För arbeten med gummisliprondellen 13 eller med koppborste/skivborste/lamellslipskiva skall alltid handskyddet 12 monteras. Fäst handskyddet 12 med stödhandtaget 4. Montering av slipverktyg Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta. Rengör slipspindeln 5 och alla delar som skall monteras. Tryck för fastspänning och lossning av slipverktyg spindellåsknappen 2 för blockering av slipspindeln. Bosch Power Tools OBJ_BUCH-1824-004.book Page 101 Tuesday, June 30, 2015 8:17 AM Svenska | 101 Tryck ned spindellåsknappen endast när slipspindeln står stilla. I annat fall kan elverktyget skadas. Slip-/kapskiva Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödflänsen. Använd inte reducerstycken eller adapter. Kontrollera vid användning av diamantkapskivor att rotationspilen på diamantkapskivan och elverktygets rotation överensstämmer (se rotationspil på växelhuset). Ordningsföljden vid montering visas på grafiksidan. För infästning av slip-/kapskivan skruva upp spännmuttern 9 och dra sedan fast den med tvåstiftsnyckeln. Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar. Lamellslipskiva För arbeten med lamellslipskiva ska handskyddet 12 monteras. Gummisliprondell För arbeten med gummisliprondell 13 ska handskyddet 12 monteras. Ordningsföljden vid montering visas på grafiksidan. Skruva på rundmuttern 15 och dra fast med tvåstiftsnyckeln. Koppborste/skivborste För arbeten med koppborste eller skivborste ska handskyddet 12 monteras. Ordningsföljden vid montering visas på grafiksidan. Koppborsten/skivborsten måste kunna skruvas upp på slipspindeln så långt att den ligger stadigt an mot slipspindelflänsen vid ändan på slipspindelgängan. Spänn fast koppborsten/ skivborsten med fast skruvnyckel. Tillåtna slipverktyg Alla de slipverktyg som anges i denna bruksanvisning kan användas. Det tillåtna varvtalet [min-1] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst motsvara uppgifterna i tabellen nedan. Beakta därför tillåtna varvtal resp. periferihastigheter på slipverktygets etikett. max. [mm]
