Marca	BOSCH
Modelo	PWS850
Tipo de produto	Rebarbadora angular
Potência nominal absorvida	850 W
Velocidade nominal de rotação	12 000 rpm
Diâmetro máx. do disco	115 mm (PWS850-115) / 125 mm (PWS850-125)
Rosca do fuso	M14
Comprimento máx. da rosca do fuso de esmeril	21 mm
Peso (de acordo com EPTA 01:2014)	1,8 kg
Classe de proteção	II (isolamento duplo)
Proteção contra arranque acidental	Sim
Nível de pressão sonora	93 dB(A)
Nível de intensidade sonora	104 dB(A)
Incerteza K (ruído)	3 dB
Vibrações (esmerilagem de superfícies)	10,0 m/s²
Vibrações (lixamento)	5,0 m/s²
Alimentação	230 V ~ 50/60 Hz
Acessórios fornecidos	Punho adicional, capa de proteção para esmerilagem, chave de pinos
Funções principais	Esmerilagem, corte, lixamento, escovagem metálica
Manutenção e limpeza	Limpar as aberturas de ventilação com ar comprimido; utilizar um aspirador adequado
Peças sobressalentes e reparabilidade	Disponível através do serviço pós-venda Bosch (peças sobressalentes online)

Perguntas frequentes - PWS850 BOSCH

Que tipos de discos posso utilizar com a rebarbadora PWS850?

Pode utilizar discos de esmerilagem, de corte, pratos de lamelas, escovas de copo e discos diamantados, desde que o seu diâmetro não exceda 115 ou 125 mm conforme o modelo e que a sua velocidade admissível seja de pelo menos 12.000 rpm.

Como mudar o disco da rebarbadora?

Desligue a ferramenta da corrente. Prima o dispositivo de bloqueio do fuso (2) para bloquear o fuso. Desaperte a porca de aperto (9) com a chave de pinos, substitua o disco, depois aperte a porca rodando no sentido horário. Verifique se o disco roda livremente antes de utilizar.

O que fazer se a rebarbadora não arrancar?

Verifique se o interruptor está na posição desligado, depois volte a ligá-lo. Se a ferramenta ainda não arrancar, verifique a alimentação elétrica e o cabo. Se o problema persistir, contacte o serviço pós-venda Bosch.

Como ajustar a capa de proteção?

Empurre a alavanca de desbloqueio (1) para cima, rode a capa de proteção (6) para a posição desejada. Solte a alavanca para bloquear. Certifique-se de que a capa protege contra projeções de faíscas em direção ao utilizador.

Posso utilizar a rebarbadora para cortar metal?

Sim, mas utilize obrigatoriamente a capa de proteção específica para corte (10) e um disco de corte adequado. Trabalhe com avanço moderado, sem forçar nem inclinar o disco.

A rebarbadora PWS850 é adequada para lixamento?

Sim, pode utilizar um prato de lixamento de borracha (13) com folhas abrasivas. Monte sempre o protector de mão (12) e siga as instruções de montagem do manual.

Como limpar a rebarbadora?

Desligue a ferramenta da corrente. Limpe regularmente as aberturas de ventilação com ar comprimido. Para trabalhos intensivos, utilize um aspirador adequado. Não utilize água nem solventes.

Onde encontrar peças sobressalentes para a PWS850?

Pode encomendar as peças sobressalentes diretamente no site Bosch (www.bosch-pt.pt) ou contactar o serviço pós-venda Bosch. Indique o número de artigo de 10 dígitos que consta na chapa de características.

Que equipamentos de proteção são recomendados?

Use sempre óculos de proteção, máscara antipoeiras (classe P2), luvas, roupa ajustada e protetores auriculares. Utilize um écran facial se necessário.

Como evitar o recuo da rebarbadora?

Segure firmemente a rebarbadora com o punho adicional, trabalhe com pressão moderada, evite cantos vivos e não deixe o disco prender. Em caso de bloqueio, solte imediatamente o interruptor.

MANUAL DE UTILIZADOR PWS850 BOSCH

Plato lijador de goma

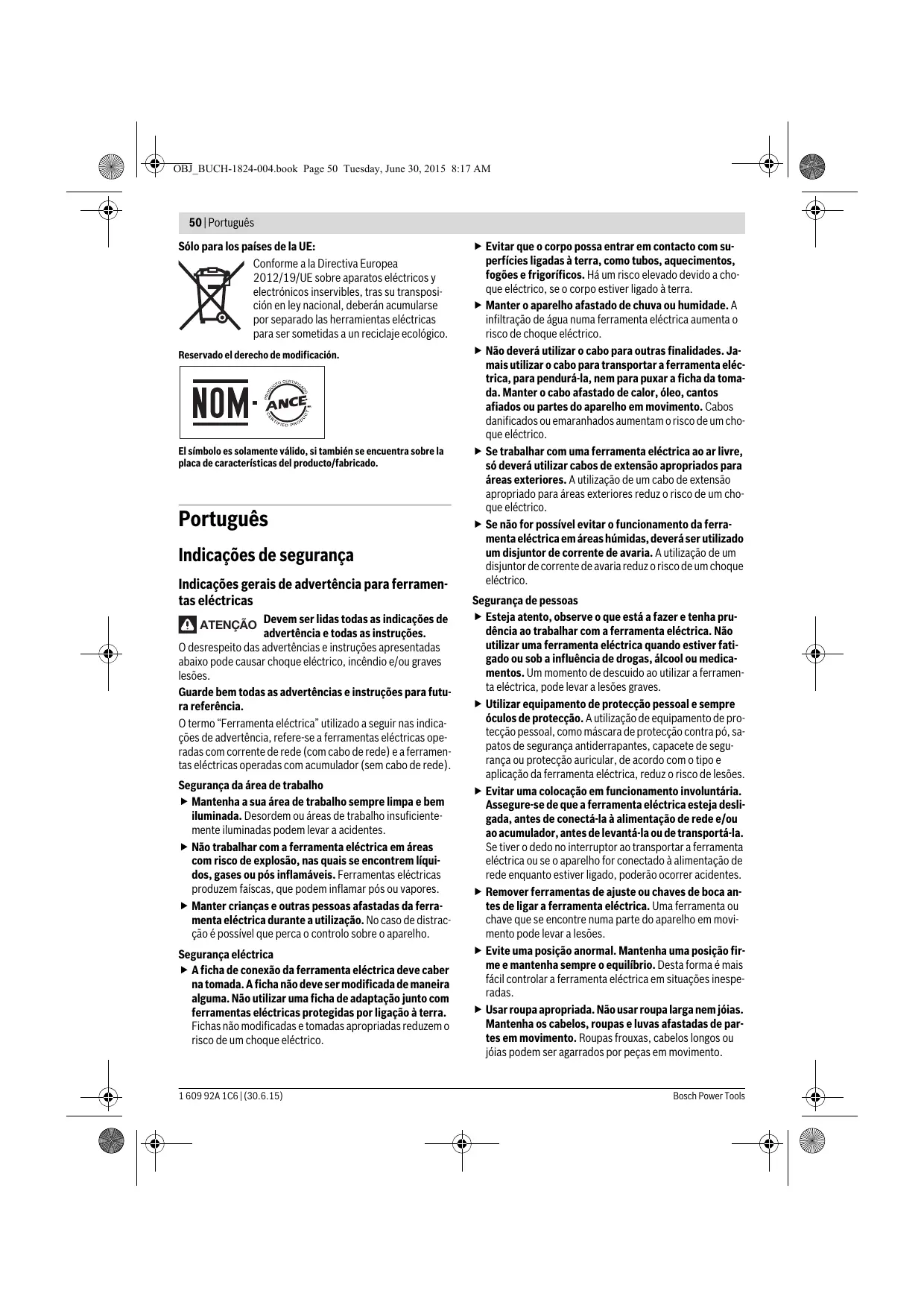

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.

Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. Não deverá utilizar o cabo para outras finalidades. Jamais utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. - Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. - Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento.

Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente, não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes de utilizá-la. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc., conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

Serviço

• Só permita que o seu aparelho seja reparado por pessoas especializadas e qualificadas e somente com peças de reposição originais. Desta forma, é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para rebarbadoras

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalhar com escovas de arame e separar por retificação

dos fornecidos com a ferramenta elétrica. O desrespeito das seguintes instruções pode levar a um choque elétrico, incêndio e/ou graves lesões.

- Não utilize acessórios que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O fato de poder fixar o acessório a esta ferramenta elétrica não garante uma aplicação segura. - O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que o permitido podem quebrar e serem atirados para longe. - O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas. Ferramentas de trabalho com encaixe roscado devem caber exatamente na rosca do veio de retificação. Para ferramentas de trabalho montadas com flange, é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferramentas de trabalho que não são fixas exatamente na ferramenta elétrica giram de forma irregular, vibram fortemente e podem levar à perda de controle. - Não utilize ferramentas de trabalho danificadas. Antes de cada utilização, controle as ferramentas de trabalho e verifique se, por exemplo, os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrito, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, verifique se sofreram danos ou troque por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, mantenha-se, e as pessoas que se encontrem nas proximidades, fora do plano de rotação da ferramenta de trabalho e permita que a ferramenta elétrica funcione durante um minuto com o maior número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste. Utilize um equipamento de proteção pessoal. De acordo com a aplicação, utilize uma proteção para todo o rosto, proteção para os olhos ou óculos de proteção. Se for necessário, utilize uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial para se proteger de algumas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva.

52 | Português

Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deve usar um equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de trabalho. Ao executar trabalhos durante os quais você possa ser atingido por cabos elétricos ou pelo próprio cabo de rede, segure a ferramenta elétrica pelas superfícies de punho isoladas. O contato com um cabo sob tensão pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. - Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se você perder o controle sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. - Jamais depositar a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contato com a superfície de apoio, provocando uma perda de controle da ferramenta elétrica. - Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contato acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. - Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. - Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar esses materiais. - Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

• Contra-golpe é uma reação repentina devido a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferramenta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra-golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe dele, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos também podem partir-se.

Um contra-golpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir.

Segure firmemente a ferramenta elétrica e posicione o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Utilize sempre o punho adicional, se existente, para assegurar o máximo controlo possível sobre as forças de contra-golpe ou sobre os momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas. - Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contra-golpe, a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe fora a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. - Trabalhe com especial cuidado na área ao redor de esquinas, cantos afiados, etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a fazer em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controlo ou um contra-golpe. - Não utilize lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

Utilize exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para esses corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e portanto não são seguros. - Rebolos acotovelados devem ser montados de tal modo que a sua superfície retificadora não sobressaia do nível da borda da cobertura de proteção. Um rebolo montado de forma incorreta, que sobressaia do nível da borda da cobertura de proteção, não pode ser suficientemente protegido. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixa, de modo que seja alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger a pessoa que está a operar a boquina contra estilhaços, contacto acidental com o rebolo, e contra faíscas que possam incendiar as roupas.

• Os corpos abrasivos devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los.
• Sempre utilize flanges de aperto intactos de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos.
• Não utilize discos abrasivos gastos de outras ferramentas elétricas maiores. Discos abrasivos para ferramentas elétricas maiores não são apropriados para os números de rotação mais altos de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para retificação

Evitar um bloqueio do disco de corte ou uma pressão demasiado alta. Não efetuar cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e, portanto, a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. - Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que, no caso de um contra-golpe, a ferramenta elétrica, juntamente com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, deve-se desligar a ferramenta elétrica e mantê-la parada até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte enquanto a lâmina estiver em rotação, caso contrário poderá ser provocado um contra-golpe. Verificar e eliminar a causa do emperramento. - Não ligar novamente a ferramenta elétrica quando ainda estiver na peça a ser trabalhada. Permitir que o disco de corte alcance a sua rotação completa antes de continuar cuidadosamente o corte. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. - Apoiar peças grandes para reduzir o risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como nas bordas. - Tenha cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies onde não é possível reconhecer o que há por trás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

Advertências especiais de segurança específicas para lixar com lixa de papel

• Não utilizar lixas de papel demasiado grandes, mas sempre seguir as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe.

Advertências especiais de segurança específicas para trabalhar com escovas de arame

• Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, evite que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.

Advertências de segurança adicionais: Usar óculos de proteção.

Utilizar detetores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para furar, desbastar e escovar materiais metálicos e de pedras, sem a utilização de água.

Para furar com rebolos ligados deve ser utilizada uma capa de proteção para cortes.

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta elétrica para alisamentos com lixas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à figura da ferramenta elétrica na página de esquemas.

1 Alavanca para desbloquear a capa de proteção 2 Tecla de bloqueio do veio 3 Interruptor de ligar-desligar 4 Punho adicional (superfície isolada) 5 Veio de retificação

6 Capa de proteção para lixar 7 Flange de admissão 8 Disco abrasivo* 9 Porca de aperto

10 Capa de proteção para URT*

11 Disco de corte 12 Proteção para as mãos 13 Prato abrasivo de borracha 14 Folha de lixar 15 Porca redonda 16 Escova tipo tacho 17 Capa de aspiração para URTAR com carril de guia* 18 Disco de corte diamantado* 19 Punho (superfície isolada) 20 Fusível (apenas 3603 CA2 0.) 21 Seta do sentido de rotação na carcaça

• Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Informação sobre ruídos/vibrações

Os valore de emissão de ru-ido determinados de acordo com EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
O;nível de ruído avaliado como A do aparelho é typicale
Nivel de pressão acústica	dB(A)	91	91	91	91	91	91
Nivel de potência acústica	dB(A)	102	102	102	102	102	102
Incerteza K	dB	3	3	3	3	3	3
Usar proteção auricular!
Totais VALORES DE VIBRAÇES\( a_h \)(soma dos vectores deTRS direçções) e incerteza K averiguida conforme EN 60745-2-3:
Lixar superficies (desbas-tar):
\( a_h \)	\( m/s^2 \)	8,0	8,0	8,0	8,0	8,0	8,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Lixar com folha de lixa:
\( a_h \)	\( m/s^2 \)	5,5	5,5	5,5	5,5	5,5	5,5
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5

Português 55

Os values de emissão de ru-ido determinados de acordo com EN 60745-2-3.	PWS ...	720-115	730-115	750-115	750-125	75-115
	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
O nível de ruído avaliado como A do aparelho é typicalamente
Nível de pressão acústica	dB(A)	93	93	93	92	93
Nível de potência acústica	dB(A)	104	104	104	103	104
Incerteza K	dB	3	3	3	3	3
Usar proteção auricular!
Totais价值观es vibrações a,h (soma dos vectores de três direcções) e incerteza K averiguida conforme EN 60745-2-3:
Lixar superfíceis (desbas-tar):
a,h	m/s2	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Lixar com folha de lixa:
a,h	m/s2	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Os价值观es de emissão de ru-ido determinados de acordo com EN 60745-2-3.	PWS ...	780-125	7500	7800	850-115	850-125	8000
	3 603 ...	CA2 7 ..	CA2 4 ..	CA2 7 ..	CA2 7 ..	CA2 7 ..	CA2 7 ..
O nível de ruído avaliado como A do aparelho é typicalamente
Nível de pressão acústica	dB(A)	92	93	92	93	92	92
Nível de potência acústica	dB(A)	103	104	103	104	103	103
Incerteza K	dB	3	3	3	3	3	3
Usar proteção auricular!
Totais价值观es vibrações a,h (soma dos vectores de três direcções) e incerteza K averiguida conforme EN 60745-2-3:
Lixar superfíceis (desbas-tar):
a,h		10,0	10,0	10,0	10,0	10,0	10,0
K		1,5	1,5	1,5	1,5	1,5	1,5
Lixar com folha de lixa:
a,h	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimativa exata da energia de vibrações, também devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a energia de vibrações durante o período completo do trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

56 | Português

Dados Técnicos

Rebarbadora	PWS ...	680-115	700	7-115	700-115	7000	700-125
N° do produit	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Potência nominalconsumida	W	701	701	701	701	701	701
Número de roaçõesnominal	\( \mathbf{min}^{-1} \)	11000	11000	11000	11000	11000	11000
máx. diâmetro do discoabrasivo	mm	115	115	115	115	115	125
Rosca do veio de rectificação		M 14	M 14	M 14	M 14	M 14	M 14
máx. comprimento darosca do veio de rectificações	mm	21	21	21	21	21	21
Protecção contra rear-ranque involuntário		●	●	●	●	●	●
Peso conforme EPTA-Procedure 01:2014- com punho adácionalcom amortecimentode vibrações	kg	1,7	1,7	1,7	1,7	1,7	1,7
- com punho adácionalpadronizado	kg	1,7	1,7	1,7	1,7	1,7	1,7
Classe de proteção		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Rebarbadora	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
N° do produit	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Potência nominalconsumida	W	720	730	750	750	750	750
Número de roaçõesnominal	\( min^{-1} \)	12000	12000	12000	12000	12000	12000
máx. diâmetro do discoabrasivo	mm	115	115	115	125	115	125
Rosca do veio de rectificação		M 14	M 14	M 14	M 14	M 14	M 14
máx. comprimento darosca do veio de rectificação	mm	21	21	21	21	21	21
Proteção contra rear-ranque involuntário		●	●	●	●	●	●
Peso conforme EPTA-Procedure 01:2014- com punho adácionalcom amortecimentode vibrações	kg	1,8	1,8	1,8	1,8	1,8	1,8
- com punho adácionalpadronizado	kg	1,8	1,8	1,8	1,8	1,8	1,8
Classe de proteção		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Português | 57

Rebarbadora	PWS ...	780-125	7800	850-115	850-125	8000
N° do produit	3 603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Potência nominalconsumida	W	780	780	850	850	800
Número de roaçõesnominal	\( \mathbf{min}^{-1} \)	12000	12000	12000	12000	12000
máx. diâmetro do discoabrasivo	mm	125	125	115	125	125
Rosca do veio de rectificação		M 14	M 14	M 14	M 14	M 14
máx. complemento darosca do veio de rectificações	mm	21	21	21	21	21
Protecção contra rear-ranque involuntário		●	●	●	●	●
Peso conforme EPTA-Procedure 01:2014- com punho adicularcom amortecimentode vibrações	kg	1,8	1,8	1,8	1,8	1,8
- com punho adicularpadronizado	kg	1,8	1,8	1,8	1,8	1,8
Classe de proteção		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países.

Declaração de conformidade

Declaramos sob nossa inteira responsabilidade que o produto descrito nos "Dados técnicos" está em conformidade com todas as disposições pertinentes das Diretivas 2011/65/UE, até 19 de Abril de 2016: 2004/108/CE, a partir de 20 de Abril de 2016: 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-3.

Processo Técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, ALEMANHA

Montar os dispositivos de proteção

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, será necessário que

a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda; os endereços encontram-se na secção "Serviço pós-venda e consultoria de aplicação".

Capa de proteção para lixar

Colocar a capa de proteção 6 sobre a fixação da ferramenta elétrica, até os ressaltos de codificação da capa de cobertura coincidirem com a fixação. Premir e segurar ao mesmo tempo a alavanca de desbloqueio 1. Premir a capa de proteção 6 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate perceptivelmente.

Adaptar a posição da capa de proteção 6 às exigências do proces

so de trabalho. Para tal, deverá premir a alavanca de destravamento 1 para cima e girar a capa de proteção 6 para a posição desejada.

• Sempre ajustar a capa de proteção 6, de modo que todos os 3 ressaltos vermelhos da alavanca de destravamento 1 engatem nos respectivos entalhes da capa de proteção 6. Ajustar a capa de proteção 6 de modo a fazer com que as faíscas sejam direcionadas para longe do operador.

Só deverá ser possível girar a capa de proteção 6, acionando também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.

Nota: Os ressaltos de codificação na capa de proteção 6 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para cortar

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 10. Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.

A capa de proteção para cortar 10 é montada como a capa de proteção para lixar 6.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia 17 é montada como a capa de proteção para lixar 6.

Punho adicional

Só utilizar a sua ferramenta elétrica com o punho adicional 4.

Atarraxar o punho adicional 4 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Proteção para as mãos

Ao trabalhar com o prato abrasivo de borracha 13 ou com a escova tipo taça/escova plana/disco abrasivo em forma de leque deverá sempre montar a proteção para as mãos 12.

Fixar a proteção para as mãos 12 com o punho adicional 4.

Montar ferramentas abrasivas

Antes de todos os trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho.

Limpar o veio de retificação 5 e todas as peças a serem montadas.

Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação.

Só acione a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilize adaptadores nem redutores.

Ao utilizar discos de corte diamantados, deve assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja a seta do sentido de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na página de esquemas.

Para fixar o disco abrasivo/de corte, deverá atarraxar a porca de aperto 9 e apertá-la com a chave de dois furos. - Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.

Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de leque, deverá sempre usar a proteção para as mãos 12.

Para trabalhar com o prato abrasivo de borracha 13, deverá sempre montar a proteção para as mãos 12.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 15 e apertá-la com a chave de dois furos.

Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana, deverá sempre usar a proteção para as mãos 12.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

Ferramentas abrasivas admissíveis

Podem ser realizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicação na etiqueta da ferramenta abrasiva.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125	-	-	11000	80

78

30

M

1

0 4 0

45 0

4 0

4 0

4 0 4 0

0

4 0 4 0

0

Português | 59

Girar o cabeçote de engrenagens

Só em ferramentas elétricas com número de fabricação 3603 CA2 O..

Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

O cabeçote de engrenagens pode ser girado em 180°. Desta forma, o interruptor de ligar-desligar pode ser colocado numa posição de manuseio mais favorável para tarefas especiais, como por exemplo no caso de canhotos.

• Remover o parafuso do dispositivo de segurança 20 da alavanca de destravamento 1 (veja figura A).
• Desatarraxar totalmente os 4 parafusos (veja figura B). Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.
• Aparafusar novamente o dispositivo de segurança 20 da alavanca de destravamento 1 na cabeça da engrenagem (veja figura C).

Observe as instruções no capítulo “Montar os dispositivos de proteção”. Só deverá ser possível girar a capa de proteção, acontecido quando a alavanca de destravamento 1.

Aspiração de pó/de aparas

• Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.

• Se possível, utilize um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com FILTRO da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu País.

Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

Colocação em funcionamento

► Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuem suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocor

rer reduções de potência ou comportamentos anormais ao ligar o aparelho.

Observe a ADEQUAÇÃO do gerador de corrente aplicado, especialmente quando a tensão e a frequência da rede elétrica.

Ligar e desligar

Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 3 para a frente.

Para fixar o interruptor de ligar-desligar 3, deve premir o lado da frente do interruptor de ligar-desligar 3, até este engatar.

Para desligar a ferramenta elétrica, deve soltar o interruptor de ligar-desligar 3, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 3 no lado de trás e soltá-lo novamente.

Para poupar energia, só deverá ligar a ferramenta elétrica quando ela for utilizada.

▹ Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento, deverá colocar o interruptor de ligar-desligar 3 na posição desligada e ligar novamente a ferramenta elétrica.

Indicações de trabalho

▹ Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática". Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. - Não force demasiadamente a ferramenta elétrica, de modo que chegue a parar. - Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns instantes em vazio, para que a ferramenta de trabalho possa arrefecer. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. - Não utilize a ferramenta elétrica com um suporte para rebarbadoras.

Desbastar

▹ Jamais utilizar os discos de corte para desbastar.

Com um ângulo de 30° a 40° poderá obter os melhores resultados ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiado quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.

Cortar metal

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 10.

Trabalhar com os discos abrasivos com avanço moderado, adequado para o material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperrar ou oscilar.

Não travar discos de corte que estejam a girar por inércia, exercendo pressão lateral.

A ferramenta elétrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário, há perigo de que seja premida descontroladamente para fora do corte.

Para cortar perfis e tubos quadrados, comece pelo canto.

Cortar pedras

Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente. Usar uma máscara de proteção contra pó. A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Para cortar pedras, deve utilizar de preferência um disco abrasivo diamantado.

Ao utilizar a capa de aspiração para cortar com carril de guia 17, é necessário que o aspirador seja homologado para aspirar pó fino. A Bosch oferece aspiradores apropriados.

Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.

Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indicador disso.

Neste caso, deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com maior número de rotações, durante alguns instantes, para se arrefecer.

Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas do País.

É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho, deverá consultar o técnico de estabilidade, o arquiteto ou o supervisor da obra responsáveis.

Manutenção e Serviço

Manutenção e limpeza

▸ Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. ▸ Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. ▸ Em condições de trabalho extremas, deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com cuidado.

Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch, para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sobres havando alterações.

Italiano

Normas de segurança

ideal Eletronik Bobinaj

Yeni San. Sit. Cami arkasi No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Çarışı

No: 48/29 Isktilter

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik
