Mærke	BOSCH
Model	PWS850
Produkttype	Vinkelsliber
Nominel optaget effekt	850 W
Nominel hastighed	12 000 omdr./min
Maks. slibeskivediameter	115 mm (PWS850-115) / 125 mm (PWS850-125)
Spindelgevind	M14
Maks. længde på slibespindelgevind	21 mm
Vægt (ifølge EPTA 01:2014)	1,8 kg
Beskyttelsesklasse	II (dobbeltisolering)
Beskyttelse mod utilsigtet start	Ja
Lydtryksniveau	93 dB(A)
Lydeffektniveau	104 dB(A)
Usikkerhed K (støj)	3 dB
Vibrationer (overfladeslibning)	10,0 m/s²
Vibrationer (sanding)	5,0 m/s²
Strømforsyning	230 V ~ 50/60 Hz
Medfølgende tilbehør	Ekstra håndtag, slibebeskyttelsesdæksel, stiftnøgle
Hovedfunktioner	Slibning, kapskæring, sanding, metalbørstning
Vedligeholdelse og rengøring	Rens ventilationsåbningerne med trykluft; brug en egnet støvsuger
Reservedele og reparationsmuligheder	Tilgængelige via Bosch kundeservice (reservedele online)

Ofte stillede spørgsmål - PWS850 BOSCH

Hvilke typer skiver kan jeg bruge med vinkelsliberen PWS850?

Du kan bruge slibeskiver, kapskæringsskiver, lamelslibeskiver, kopbørster og diamantskiver, forudsat at deres diameter ikke overstiger 115 eller 125 mm afhængigt af modellen, og at deres tilladte hastighed er mindst 12.000 omdr./min.

Hvordan skifter jeg skiven på vinkelsliberen?

Tag stikket ud af apparatet. Tryk på spindellåsen (2) for at låse spindlen. Løsn spændemøtrikken (9) med stiftnøglen, udskift skiven, og stram derefter møtrikken ved at dreje med uret. Kontrollér, at skiven roterer frit, før brug.

Hvad gør jeg, hvis vinkelsliberen ikke starter?

Kontrollér, at kontakten er i slukket position, og tænd den igen. Hvis værktøjet stadig ikke starter, skal du kontrollere strømforsyningen og kablet. Hvis problemet fortsætter, kontakt Bosch kundeservice.

Hvordan indstiller jeg beskyttelsesdækslet?

Skub udløsergrebet (1) opad, drej beskyttelsesdækslet (6) til den ønskede position. Slip grebet for at låse. Sørg for, at dækslet beskytter mod gnistspredning mod brugeren.

Kan jeg bruge vinkelsliberen til kapskæring af metal?

Ja, men brug absolut det specifikke beskyttelsesdæksel til kapskæring (10) og en egnet kapskæringsskive. Arbejd med moderat fremføring, uden at tvinge eller vippe skiven.

Er vinkelsliberen PWS850 egnet til sanding?

Ja, du kan bruge en gummislibetallerken (13) med slibeblad. Monter altid håndbeskytteren (12) og følg monteringsvejledningen i manualen.

Hvordan rengør jeg vinkelsliberen?

Tag stikket ud af apparatet. Rens regelmæssigt ventilationsåbningerne med trykluft. Ved intensivt arbejde skal du bruge en egnet støvsuger. Brug ikke vand eller opløsningsmidler.

Hvor finder jeg reservedele til PWS850?

Du kan bestille reservedele direkte på Boschs websted (www.bosch-pt.dk) eller kontakte Bosch kundeservice. Angiv det 10-cifrede artikelnummer, der står på typeskiltet.

Hvilket beskyttelsesudstyr anbefales?

Bær altid beskyttelsesbriller, en støvmaske (klasse P2), handsker, tætsiddende tøj og høreværn. Brug ansigtsskærm om nødvendigt.

Hvordan undgår jeg tilbageslag?

Hold vinkelsliberen fast med ekstrahåndtaget, arbejd med moderat tryk, undgå skarpe hjørner, og lad være med at klemme skiven. Hvis den sætter sig fast, slip straks kontakten.

BRUGSANVISNING PWS850 BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb "el-værktøj" refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøj i eksplosionsfarlige omgivelser, hvor der findes brandbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og især børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøj i eksplosionsfarlige omgivelser, hvor der findes brandbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og især børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.

• El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug kun el-værktøjet til det formål, det er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

ningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller individuelle ledninger øger risikoen for elektrisk stød.

Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøj fornuftigt. Brug ikke el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, før du tilslutter det til strømforsyningen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen, og sørg for, at el-værktøjet er slukket. Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en unormal kropsposition. Sørg for at stå sikkert, mens der arbejdes, og kom i balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.

Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrollér, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til vinkelslibere

Fælles sikkerhedsinstrukser til slibning, sandpapirslibning, arbejde med trådbørster og skærearbejde

Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste og skæremaskine. Læs og overhold alle advarsler, instrukser, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæstet alvorligt. Dette el-værktøj er ikke egnet til polering. Anvendelse af el-værktøjet til formål, det ikke er beregnet til, er forbundet med fare og kvæstelser. Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer ikke en sikker anvendelse. Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt eller flyve omkring. Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målte indsatsværktøjer kan ikke afskærmes eller kontrolleres tilstrækkeligt. Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets huldiameter passe til flangens holdediameter. Indsatsværktøj, der ikke fastgøres nøjagtigt på el-værktøjet, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen.

▶ Brug ikke el-værktøjet, hvis det er beskadiget. Kontrollér altid indsatsværktøjet, f.eks. slibeskiver, for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer, og lade el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid. ▶ Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde. Hold altid maskinen i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Hold netkablet væk fra roterende indsatsværktøj. Taber du kontrollen over el-værktøjet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. ▶ Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fraagningsfladen, hvorved du kan tabe kontrollen over el-værktøjet. ▶ Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. ▶ Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.

Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister kan sætte ild i materialer. - Brug ikke indsatsværktøj, der transporterer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød.

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj (slibemaskine, slibeskive, trådbørste osv.) har sat sig fast eller blokerer. Fastklemning eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiver gå i stykker. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende. Hold godt fast i el-værktøjet og sørg for, at både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne og reaktionsmomenterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger. Sørg for, at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. Undgå, at din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver el-værktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet. Arbejd særlig forsigtigt i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller får tilbageslag. Brug ikke afklinger eller tandede savklinger. Sådant indsatsværktøj fører hyppigt til tilbageslag eller til, at man mister kontrollen over el-værktøjet.

Særlige sikkerhedsinstrukser til slibe- og skærearbejde

Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit el-værktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeskiver/slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre. Krøppede slibeskiver skal monteres, så deres slibeflade er under den lovlige grænse. Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen imod betjeningspersonen.

Beskyttelseskappen er med til at beskytte betjeningspersonen mod brudstykker, tilfældig kontakt med slibeskiven/slibestiften samt gnister, der kan sætte ild i tøjet.

▶ Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges. Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og formindsker således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver. ▶ Brug ikke slibeskiver, der passer til større el-værktøj. Slibeskiver til større el-værktøj kan brække, da de ikke er egnet til de højere omdrejningstal, som småt el-værktøj arbejder med.

Yderligere særlige sikkerhedsinstrukser til skærearbejde

• Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning, og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften. ▶ Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan el-værktøjets roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag. ▶ Sidder skæreskiven i klemme, eller afbryder du arbejdet, slukkes el-værktøjet, og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen. Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for, at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. Vær særlig forsigtig ved „lommesnit“ i bestående vægge eller andre områder, man ikke kan se ind i. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandrør, elektriske ledninger eller andre genstande.

Særlige sikkerhedsinstrukser til sandpapirslibning

Anvend ikke overdimensioneret sandpapir, men læs og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af slibepapirerne eller til tilbageslag.

Dansk | 87

Særlige sikkerhedsinstrukser i forbindelse med arbejde med trådbørster

Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug. Overbelast ikke trådene med et for stort tryk. Flyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden. Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft.

Ekstra advarselshenvisninger

Brug sikkerhedsbriller.

Brug egnede søgeinstrumenter til at finde skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Åbn for start-stop-kontakten og stil den på stop, når strømforsyningen afbrydes (f.eks. som følge af strømsvigt eller hvis netstikket trækkes ud). Tag fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Sikkerhedsarm til beskyttelseskappe 2 Spindel-låsetast 3 Start-stop-kontakt 4 Ekstrahåndtag (isoleret gribeflade) 5 Slibespindel 6 Beskyttelseskappe til slibning 7 Holdeflange 8 Slibeskive* 9 Spændemøtrik

10 Beskyttelseskappe til skæring*

11 Skæreskive 12 Håndbeskyttelse 13 Gummibagskive 14 Slideblad 15 Rundmetrik 16 Kopbørste 17 Opsugningskappe til skæring med føringsskinne 18 Diamantskæreskive 19 Håndgreb (isoleret gribeflade) 20 Sikring (kun 3603 CA2 0..) 21 Drejeretningspil

Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke inkluderet i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisninger er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til at skære i, skrubbe og børste metal- og stenmaterialer uden brug af vand.

Til skæring i bundne slibemidler bruges en speciel beskyttelseskappe til skæring.

Sørg for tilstrækkelig støvopsugning, når der skæres i sten.

Med tilladte slibeværktøjer kan el-værktøjet bruges til egnet sandpapirslibning.

Støj-/vibrationsinformation

Stojemissionsværddier be-stemt ih. EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Værktøjets A-vurderehydtrykniveau er typiskLyddrykniveau	dB(A)	91	91	91	91	91	91
Lydeffektniveau	dB(A)	102	102	102	102	102	102
Usikkerhed K	dB	3	3	3	3	3	3
Brug horeværn!
Samlede vibrationsværddierah (vektorsum for tre retnin-ger) og usikkerhed K bereg-net ih. EN 60745-2-3:Overfladeslibning (skrub-ning):ahm/s2Kslibning med slubeblad:ahm/s2K	m/s2m/s2	8,01,5	8,01,5	8,01,5	8,01,5	8,01,5	8,01,5
	m/s2	5,5	5,5	5,5	5,5	5,5	5,5
	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Stojemissionsværddier be-stemt ih. EN 60745-2-3.	PWS ...	720-115	730-115	750-115	750-125	75-115
	3 603 ...	CA2 4..	CA2 4..	CA2 4..	CA2 4..	CA2 4..
Værktøjets A-vurderehydtrykniveau er typiskLyddrykniveau	dB(A)	93	93	93	92	93
Lydeffektniveau	dB(A)	104	104	104	103	104
Usikkerhed K	dB	3	3	3	3	3
Brug horeværn!
Samlede vibrationsværddierah (vektorsum for tre retnin-ger) og usikkerhed K bereg-net ih. EN 60745-2-3:Overfladeslibning (skrub-ning):ahm/s2Kslibning med slubeblad:ahm/s2K	m/s2	10,01,5	10,01,5	10,01,5	10,01,5	10,01,5
	m/s2	5,0	5,0	5,0	5,0	5,0
	m/s2	1,5	1,5	1,5	1,5	1,5

Støjemissionsværddier be-stem iht. EN 60745-2-3.	PWS ...	780-125	7500	7800	850-115	850-125	8000
	3 603 ...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Værktøjets A-vurdere de lydtrykniveau er typisk
Lydtrykniveau	dB(A)	92	93	92	93	92	92
Lydeffektniveau	dB(A)	103	104	103	104	103	103
Usikkerhed K	dB	3	3	3	3	3	3
Brug horeværn!
Samlede vibrationsværddier \(a_h\) (vektorsum for tre retnin-ger) og usikkerhed K bereg-net iht. EN 60745-2-3:
Overfladeslibning (skrub-ning):
\(a_h\)	m/s2	10,0	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Slibning med silbeblad:
\(a_h\)	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastninger.

Det angivne svingningsniveau repræsenterer de væsentligste anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskelligt tilbehør, med afvigende indsatsværktøj eller er utilstrækkelig vedligeholdt, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Tekniske data

Vinkelsliber	PWS ...	680-115	700	7-115	700-115	7000	700-125
Typenummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Nominal optagen effekt	W	701	701	701	701	701	701
Nominelt omdrejningstal	\( \mathbf{min}^{-1} \)	11000	11000	11000	11000	11000	11000
Max. slibeskiviediameter	mm	115	115	115	115	115	125
Slibespindelgevind		M 14	M 14	M 14	M 14	M 14	M 14
Max. gezindlängde forslibespindlen	mm	21	21	21	21	21	21
Elektrisk beskyttese mod genindkoblig		●	●	●	●	●	●
Vægt svarer til EPTA-Procedure 01:2014 - med vibrationsdæmpende ekstrahändtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
- med standard-ektra-händtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
Beskyttesesklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Vinkelsliber	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Typenummer	3603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Nominal optagen effekt	W	720	730	750	750	750	750
Nominelt omdrejningstal	\( \mathrm{min}^{-1} \)	12000	12000	12000	12000	12000	12000
Max. slabskiviediameter	mm	115	115	115	125	115	125
Slibespindelgevind		M 14	M 14	M 14	M 14	M 14	M 14
Max. gezindlängde forslabspindlen	mm	21	21	21	21	21	21
Elektrisk beskyttelsemod genindkobling		●	●	●	●	●	●
Vægt svarer til EPTA-Procedure 01:2014- med vibrationsdæmpende ekstrahändtag- med standard-ektra-händtag	kg	1,8	1,8	1,8	1,8	1,8	1,8
	kg	1,8	1,8	1,8	1,8	1,8	1,8
Beskyttesesklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Vinkelsliber	PWS ...	780-125	7800	850-115	850-125	8000
Typenummer	3603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Nominel optagen effekt	W	780	780	850	850	800
Nominelt omdrejningstal	\( \mathbf{min}^{-1} \)	12000	12000	12000	12000	12000
Max. sledeskivediameter	mm	125	125	115	125	125
Sibespindelgevind		M 14	M 14	M 14	M 14	M 14
Max. gevindlängde forsledespindlen	mm	21	21	21	21	21
Elektrisk beskyttese mod genindkoblig		●	●	●	●	●
Vægt svarer til EPTA-Procedure 01:2014 - med vibrationsdæmpende ekstrahändtag	kg	1,8	1,8	1,8	1,8	1,8
- med standard-ekstra-händtag	kg	1,8	1,8	1,8	1,8	1,8
Beskyttesesklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Overensstemmelseserklæring

Vierklær som eneansvarig, at det produkt, der er beskrevet under „Tekniske data", opfylder alle bestemmelser i direktiverne 2011/65/EU, frem til 19. april 2016: 2004/108/EF, fra 20. april 2016: 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 60745-1, EN 60745-2-3.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Montering af beskyttelsesanordninger

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Bemærk: Opstår brud på slibeskiven under arbejdet, eller beskadiges holdeanordningerne på beskyttelsesskærmen/el-værktøjet, skal el-værktøjet omgående sendes til et autoriseret værksted, adresser se afsnit „Kundeservice og brugerrådgivning".

Tryk beskyttelseskappen 6 på spindelhalsen, til kanten på beskyttelseskappen sidder på el-værktøjets flange, og drej beskyttelseskappen, til den går hørbart i indgreb.

Tilpas beskyttelseskappens position 6 i forhold til arbejdets krav. Tryk sikkerhedsarmen 1 opad og

drej beskyttelseskappen 6 i den ønskede position.

Indstil beskyttelseskappen 6 altid på en sådan måde, at alle 3 røde knaster på sikkerhedsarmen 1 griber ind i de tilsvarende udsparinger på beskyttelseskappen 6. Indstil beskyttelseskappen 6 på en sådan måde, at brugeren ikke udsættes for gnistregn. Beskyttelseskappen 6 må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1! Ellers skal el-værktøjet tages ud af brug og sendes til et autoriseret serviceværksted.

Bemærk: Kodelåsene på beskyttelseskappen 6 sikrer, at el-værktøjet kun kan forsynes med en beskyttelseskappe, som passer til el-værktøjet.

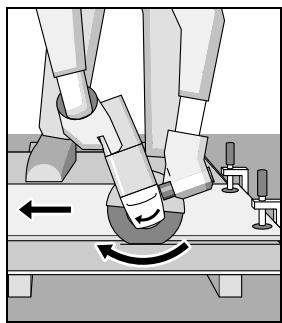

Beskyttelseskappe til skæring

Brug altid beskyttelseskappen, når der skal skæres i bundne slibemidler 10. Sørg for tilstrækkelig støvopsugning, når der skæres i sten.

Beskyttelseskappen til skæring 10 monteres lige som beskyttelseskappen til slibning 6.

Opsugningskappe til skæring med føringsskæde

Opsugningskappen til skæring med føringsskæde 17 monteres lige som beskyttelseskappen til slibning 6.

Ekstrahåndtag

Brug altid el-værktøjet med ekstrahåndtaget 4.

Skru ekstrahåndtaget 4 ind i gearhovedet på højre eller venstre side afhængigt af, hvilket arbejde, der skal udføres.

Håndbeskyttelse

Montér til arbejde med gummibagskiven 13 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 12.

Fastgør håndbeskyttelsen 12 med ekstrahåndtaget 4.

Montering af slibeværktøj

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Tag fat i slibe- og skæreskiver, før der er afkølet. Skiverne bliver meget varme under arbejdet.

Rengør spindlen 5 og alle dele, der skal monteres.

Tryk på spindellåsetasten 2 for at fastspænde og løsne slibeværktøjet på spindlen. Aktivér kun spindellåsetasten, når slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget.

Slibe-/skæreskive

Overhold målene på slibeværktøjet. Hullets diameter skal passe til holdeflangen. Brug hverken adaptere eller reduktionsstykker.

Bruges diamantskæreskiver, skal man være opmærksom på, at drejeretningspilen på diamantskæreskiven og el-værktøjets drejeretning stemmer overens (se drejeretningspil på gearhovedet).

Monteringens rækkefølge ses på den grafiske side.

Slideskæreskiven fastgøres ved at åbne spændemøtrikken 9 og spænde den med tapnøglen.

Montér altid håndbeskyttelsen 12 til arbejde med lamelslibeskiven.

Montér altid håndbeskyttelsen 12 til arbejde med gummibagskiven 13.

Monteringens rækkefølge ses på den grafiske side.

Skru den runde møtrik 15 på og spænd den med tapnøglen.

Kopbørste/skivebørste

Montér altid håndbeskyttelsen 12 til arbejde med kopbørsten eller skivebørsten.

Monteringens rækkefølge ses på den grafiske side.

Kopbørsten/skivebørsten skal kunne skrues så meget på slibespindlen, at den ligger fast på slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/skivebørsten fast med en gaffelnøgle.

Tilladt slibeværktøj

Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne brugsanvisning.

Det tilladte omdrejningstal [min⁻¹] eller omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til angivelserne i tabellen.

92|Dansk

Læs og overhold derfor det tilladte omdrejningstal eller omfangshastigheden på slibeværktøjets etiket.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125	-	-	11000	80
b	75	30	M 14	11000	45

Drejning af gearhoved

Kun til el-værktøj med typenr. 3603 CA2 0..

▸ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Du kan dreje gearhovedet 180°. Dette gør det muligt at bringe start-stop-kontakten i en bedre håndteringsposition i forbindelse med udførelse af særlige arbejder, f.eks. for venstrehåndede.

• Fjern skruen på sikringen 20 til sikkerhedsarmen 1 (se Fig. A).
• Drej de 4 skruer ud (se Fig. B). Sving gearhovedet forsigtigt i den nye position, uden at det fjernes fra huset. Spænd de 4 skruer igen.
• Skru sikringen 20 til sikkerhedsarmen 1 fast igen på gearhovedet (se Fig. C).

Overhold instrukserne i kapitlet „Montering af beskyttelsesanordninger". Beskyttelseskappen må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1.

Støv-/spånudugning

▸ Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvopsugning, der egner sig til materialet.
• Sørg for god udluftning af arbejdspladsen. Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. - Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Brug

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Anvendes el-værktøjet sammen med mobile generatorer, der ikke råder over tilstrækkelige kapacitetsreserver eller spændingsregulering med startstrømsforstærkning, kan kapaciteten reduceres, eller der kan opstå atypiske fejl, når el-værktøjet tændes.

Kontroller venligst, om den anvendte generator er egnet, især med hensyn til netspænding og -frekvens.

Tænd/sluk

Skub start-stop-kontakten 3 frem for at tage el-værktøjet i brug.

For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.

Kontroller slibeværktøjet, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser.

Elektrisk beskyttelse mod genindkobling

Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen.

Til ibrugtagning igen stilles start-stop-kontakten 3 i den frakoblede position, og el-værktøjet tændes igen.

Arbejdsvejledning

Vær forsigtig, når der skal slibes i bærende vægge, se afsnittet „Statiske forskrifter". Spænd emnet, hvis det ikke ligger sikkert på grund af sin egenvægt. Belast ikke el-værktøjet så meget, at det standser. Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af. Tag først fat i slibe- og skæreskiver, når de er afkølet. Skiverne bliver meget varme under arbejdet. El-værktøjet må ikke bruges til formål, der ikke er beskrevet i denne vejledning.

Skrubslibning

Anvend aldrig skæreskiver til skrubslibning.

Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet.

Lamelslibeskive

Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler.

Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperatur end almindelige slibeskiver.

Skæring i metal

- Brug altid beskyttelseskappen, når der skal skæres i bundne slibemidler 10.

Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæreskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer.

Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siderne.

El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet.

Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst.

Skæring i sten

Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Brug beskyttelsesmaske. El-værktøjet må kun benyttes til tørskaering/tørslibning.

Der bør altid anvendes en diamantskæreskive til skæring i sten.

Bruges opsugningskappen til skæring med føringslaede 17 skal støvsugeren være godkendt til at opsuge stenstøv. Bosch tilbyder egnede støvsugere.

Tænd for el-værktøjet og anbring den forreste del af føringslaeden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes.

Når der skæres i meget hårde materialer som f.eks. beton med et stort kiseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå.

Afbryd i dette tilfælde skærearbejdet og lad diamantskæreskiven afkøle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle.

Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamantskæreskiven er uskarp. Denne slipes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser.

Statiske forskrifter

Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land.

Disse forskrifter skal ubetinget overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes.

▷ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. - El-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. ▷ Brug så vidt muligt altid et opsugningsanlæg ved ekstreme driftsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forskobl en fejlstrømsbeskyttelseskontakt (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes.

Opbevar og behandl tilbehøret omhyggeligt.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Sprängskyddet för kapning 10 monteras på samma sätt som sprängskyddet för slipning 6.

Säkerhet på arbetsplatsen

Till kapning med bakelitbundna slipmedel måste ett speciellt skyddshölje för kapningen användas.

Vid kapning i sten måste man se till att det finns en tillräcklig dammutsugning.

*Illustrerat och beskrivet tillbehör ingår inte i standardleveransen. Det kompletta tillbehöret finns i vårt tillbehörsprogram.

k|107

Avsugningshölje för kapning med styrskena

Avsugdekselet til kapping med føringssleide 17 monteres på samme måte som vernedekselet til sliping 6.

Ekstrahåndtak

► Til arbeid med gummislipetallerkenen 13 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 12.

Fest håndbeskyttelsen 12 med ekstrahåndtaket 4.

Med lamellskiven (tilbehør) kan du også bearbeide buede overflater og profiler.

Lamellskiver har en vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn vanlige slipeskiver.

Kapping av metall

► Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 10.

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Fax: [phone]

Deponering
