MANUALE UTENTE PWS850 BOSCH

Bosch Power Tools OBJ_BUCH-1824-004.book Page 59 Tuesday, June 30, 2015 8:17 AM Português | 59 Girar o cabeçote de engrenagens Só em ferramentas eléctricas com número de fabricação 3 603 CA2 0..: Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. O cabeçote de engrenagens pode ser girado em 180°. Desta forma o interruptor de ligar-desligar pode ser colocado numa posição de manuseio mais favorável para tarefas especiais, como por exemplo no caso de esquerdinos. – Remover o parafuso do dispositivo de segurança 20 da alavanca de destravamento 1 (veja figura A). – Desatarraxar totalmente os 4 parafusos (veja figura B). Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos. – Aparafusar novamente o dispositivo de segurança 20 da alavanca de destravamento 1 na cabeça da engrenagem (veja figura C). Observe as instruções no capítulo “Montar os dispositivos de protecção”. Só deverá ser possível girar a capa de protecção, accionando também a alavanca de destravamento 1. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento Colocação em funcionamento Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Se a ferramenta eléctrica for alimentada através de geradores de corrente móveis (geradores), que não possuam suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorBosch Power Tools rer reduções de potência ou comportamentos anormais ao ligar o aparelho. Observe a adequação do gerador de corrente aplicado, especialmente quanto à tensão e à frequência da rede eléctrica. Ligar e desligar Para a colocação em funcionamento da ferramenta eléctrica, empurrar o interruptor de ligar-desligar 3 para frente. Para fixar o interruptor de ligar-desligar 3 deverá premir o lado da frente do interruptor de ligar-desligar 3, até este engatar. Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 3, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 3 no lado de trás e soltá-lo novamente. Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada. Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correcta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentrados ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões. Protecção contra rearranque involuntário A protecção contra rearranque involuntário evita que a ferramenta eléctrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente eléctrica. Para recolocar em funcionamento deverá colocar o interruptor de ligar-desligar 3 na posição desligada e ligar novamente a ferramenta eléctrica. Indicações de trabalho Cuidado ao cortar em paredes portantes, veja a secção “Notas sobre a estática ”. Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu próprio peso. Não carregue demasiadamente a ferramenta eléctrica, de modo que chegue a parar. Após um trabalho com carga elevada, deverá permitir que a ferramenta eléctrica funcione alguns minutos em vazio, para que a ferramenta de trabalho possa arrefecer. Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Não utilizar a ferramenta eléctrica com um suporte para rebarbadoras. Desbastar Jamais utilizar os discos de corte para desbastar. Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta eléctrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos. 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 60 Tuesday, June 30, 2015 8:17 AM 60 | Português Disco abrasivo em forma de leque Com o disco abrasivo em forma de leque (acessório) também é possível processar superfícies e perfís abaulados. Discos abrasivos em forma de leque tem uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais. Cortar metal Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de protecção para cortar 10. Trabalhar com os discos abrasivos com avanço moderado, adequado para material a ser trabalho. Não exercer pressão sobre o disco de corte, nem emperre ou oscile. Não travar discos de corte, que estejam a girar por inércia, exercendo pressão lateral. A ferramenta eléctrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário há perigo de que seja premida descontroladamente do corte. Para o cortar perfis e tubos quadrados deverá começar pela menor secção transversal. Cortar pedras Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente. Usar uma máscara de protecção contra pó. A ferramenta eléctrica só deve ser utilizada para cortar a seco/lixar a seco. Para cortar pedras deverá utilizar de preferência um disco abrasivo diamantado. Ao utilizar a capa de aspiração para cortar com carril de guia 17 é necessário que o aspirador seja homologado para aspirar pó fino. A Bosch oferece aspiradores apropriados. Ligar a ferramenta eléctrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta eléctrica com avanço moderado, adequado ao material a ser trabalho. 1 609 92A 1C6 | (30.6.15) Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido. Neste caso deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer. Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário. Notas sobre a estática Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países. É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho deverá consultar o técnico de estabilidade, o arquitecto ou o supervisor da obra responsáveis. Manutenção e serviço Manutenção e limpeza Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Em condições de trabalho extremas deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta eléctrica. Isto pode prejudicar o isolamento de protecção da ferramenta eléctrica. Os acessórios devem ser armazenados e tratados com cuidado. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pósvenda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança. Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto. Bosch Power Tools OBJ_BUCH-1824-004.book Page 61 Tuesday, June 30, 2015 8:17 AM Italiano | 61 Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Não deitar ferramentas eléctricas no lixo doméstico! Apenas países da União Europeia: De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações. Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensili AVVERTENZA Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Bosch Power Tools Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 62 Tuesday, June 30, 2015 8:17 AM 62 | Italiano Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet1 609 92A 1C6 | (30.6.15) troutensili la cui manutenzione è stata effettuata poco accuratamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per levigatrici angolari Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l’elettroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. Questo elettroutensile non è adatto per operazioni di lucidatura. Utilizzando l’elettroutensile per applicazioni non esplicitamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti. Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza. Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell’alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell’accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all’elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. Bosch Power Tools OBJ_BUCH-1824-004.book Page 63 Tuesday, June 30, 2015 8:17 AM Italiano | 63 Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. Tenere l’apparecchio esclusivamente per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli induBosch Power Tools menti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. Non utilizzare mai accessori che richiedano refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è l’improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di controllare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco. 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 64 Tuesday, June 30, 2015 8:17 AM 64 | Italiano Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull’elettroutensile. Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l’elettroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per ogni utensile abrasivo. Utensili abrasivi che non sono previsti per l’elettroutensile non possono essere sufficientemente schermati e sono insicuri. Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente. La cuffia di protezione deve essere applicata in modo sicuro all’elettroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, questo significa che la parte dell’utensile abrasivo rivolta verso l’operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protegge l’operatore da frammenti, da contatto accidentale con l’utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti. Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l’asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altro tipo. Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi. 1 609 92A 1C6 | (30.6.15) Ulteriori avvertenze di pericolo specifiche per lavori di troncatura Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottura dell’utensile abrasivo. Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l’operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elettroutensile verso l’operatore. Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l’elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l’effetto del proprio peso. Provvedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quelle del bordo. Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti già esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell’acqua, linee elettriche oppure oggetti di altro tipo. Avvertenze di pericolo specifiche per lavori di levigatura con carta vetro Non utilizzare mai fogli abrasivi troppo grandi ma attenersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi. Bosch Power Tools OBJ_BUCH-1824-004.book Page 65 Tuesday, June 30, 2015 8:17 AM Italiano | 65 Avvertenze di pericolo specifiche per lavori con spazzole metalliche Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle. Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere aumentati attraverso forze di pressione e tramite l’azione di forze centrifugali. Ulteriori avvertenze di pericolo Indossare degli occhiali di protezione. Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. Se l’alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l’interruttore di avvio/arresto e posizionarlo su arresto. Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Descrizione del prodotto e caratteristiche Uso conforme alle norme L’elettroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi senza l’impiego di acqua. Per la troncatura con abrasivo combinato deve essere impiegata una cuffia di protezione speciale per la troncatura. Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere. Con utensili abrasivi ammessi l’elettroutensile può essere utilizzato per la levigatura con carta vetrata. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Levetta di sblocco per cuffia di protezione 2 Tasto di bloccaggio dell’alberino 3 Interruttore di avvio/arresto 4 Impugnatura supplementare (superficie di presa isolata) 5 Filettatura alberino 6 Cuffia di protezione per la levigatura 7 Flangia di alloggiamento 8 Mola* 9 Dado di serraggio 10 Cuffia di protezione per la troncatura* 11 Mola da taglio* 12 Protezione mano* 13 Platorello in gomma* 14 Foglio abrasivo* 15 Dado cilindrico* 16 Spazzola a tazza* 17 Cuffia di aspirazione per la troncatura con slitta di guida* 18 Mola da taglio diamantata* 19 Impugnatura (superficie di presa isolata) 20 Bloccaggio (solo 3 603 CA2 0..) 21 Freccia del senso di rotazione sulla carcassa *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Bosch Power Tools 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 66 Tuesday, June 30, 2015 8:17 AM 66 | Italiano Informazioni sulla rumorosità e sulla vibrazione Valori di emissione acustica rilevati conformemente a EN 60745-2-3. Il livello di rumore stimato A dell’apparecchio ammonta normalmente a Livello di pressione acustica Livello di potenza sonora Incertezza della misura K Usare la protezione acustica! Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745-2-3: Levigatura della superficie (sgrossatura):

m/s2 m/s2 8,0 1,5 8,0 1,5 8,0 1,5 8,0 1,5 8,0 1,5 8,0 1,5 m/s2 m/s2 5,5 1,5 5,5 1,5 5,5 1,5 5,5 1,5 5,5 1,5 5,5 1,5 Valori di emissione acustica rilevati conformemente a EN 60745-2-3. Il livello di rumore stimato A dell’apparecchio ammonta normalmente a Livello di pressione acustica Livello di potenza sonora Incertezza della misura K Usare la protezione acustica! Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745-2-3: Levigatura della superficie (sgrossatura):

m/s2 m/s2 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 m/s2 m/s2 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 1 609 92A 1C6 | (30.6.15) Bosch Power Tools OBJ_BUCH-1824-004.book Page 67 Tuesday, June 30, 2015 8:17 AM Italiano | 67 Valori di emissione acustica rilevati conformemente a EN 60745-2-3. Il livello di rumore stimato A dell’apparecchio ammonta normalmente a Livello di pressione acustica Livello di potenza sonora Incertezza della misura K Usare la protezione acustica! Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745-2-3: Levigatura della superficie (sgrossatura):

m/s2 m/s2 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 10,0 1,5 m/s2 m/s2 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 5,0 1,5 Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Dati tecnici Levigatrice angolare Codice prodotto Potenza nominale assorbita Numero giri nominale max. diametro della mola abrasiva Filettatura dell’alberino portamola max. lunghezza filettatura dell’alberino portamola Protezione contro un riavviamento involontario PWS ...

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Bosch Power Tools 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 68 Tuesday, June 30, 2015 8:17 AM 68 | Italiano Levigatrice angolare Peso in funzione della EPTA-Procedure 01:2014 – con impugnatura supplementare antivibrazioni – con impugnatura supplementare standard Classe di sicurezza PWS ... 680-115

1,7 /II 1,7 /II 1,7 /II 1,7 /II 1,7 /II 1,7 /II I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Levigatrice angolare Codice prodotto Potenza nominale assorbita Numero giri nominale max. diametro della mola abrasiva Filettatura dell’alberino portamola max. lunghezza filettatura dell’alberino portamola Protezione contro un riavviamento involontario Peso in funzione della EPTA-Procedure 01:2014 – con impugnatura supplementare antivibrazioni – con impugnatura supplementare standard Classe di sicurezza PWS ...

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Levigatrice angolare PWS ... Codice prodotto Potenza nominale assorbita Numero giri nominale min-1 max. diametro della mola abrasiva Filettatura dell’alberino portamola max. lunghezza filettatura dell’alberino portamola Protezione contro un riavviamento involontario 780-125 CA2 7..

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. 1 609 92A 1C6 | (30.6.15) Bosch Power Tools OBJ_BUCH-1824-004.book Page 69 Tuesday, June 30, 2015 8:17 AM Italiano | 69 Levigatrice angolare Peso in funzione della EPTA-Procedure 01:2014 – con impugnatura supplementare antivibrazioni – con impugnatura supplementare standard Classe di sicurezza PWS ... 780-125

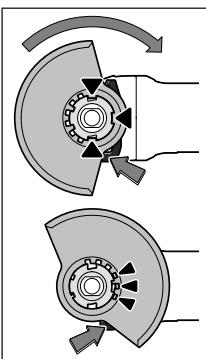

1,8 /II 1,8 /II 1,8 /II 1,8 /II 1,8 /II I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Dichiarazione di conformità Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fino al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-3. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 01.06.2015 Montaggio Montaggio del dispositivo di protezione Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Nota bene: Dopo una rottura della mola abrasiva durante il funzionamento oppure in caso di danneggiamento dei dispositivi di alloggiamento sulla cuffia di protezione/sull’elettroutensile, l’elettroutensile deve essere inviato immediatamente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il paragrafo «Assistenza clienti e consulenza impieghi». Cuffia di protezione per la levigatura Applicare la cuffia di protezione 6 sul supporto sull’elettroutensile fino a quando le camme codificatrici della cuffia di protezione coincidono con il supporto. Premere, tenendo contemporaneamente la levetta di sblocco 1. Premere la cuffia di protezione 6 sul collare alberino fino a quando il collare della cuffia di protezione arriva a poggiare alla flangia dell’elettroutensile e ruotare la cuffia di protezione fino a farla innestare percettibilmente in posizione. Adattare la posizione della cuffia di protezione 6 alle esigenze dell’operazione in corso. Spingere a tal fine la levetta di sblocco 1 verso l’alto e ruotare la cuffia di protezione 6 sulla posizione richiesta. Regolare sempre la cuffia di protezione 6 in modo tale che tutte e 3 le camme rosse della levetta di sblocco 1 facciano presa nelle relative rientranze della cuffia di protezione 6. Regolare la cuffia di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell’operatore. La cuffia di protezione 6 deve poter essere girata soltanto attivando la levetta di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzare l’elettroutensile e consegnarlo al Centro di Assistenza Clienti. Nota bene: Le camme codificatrici applicate alla cuffia di protezione 6 assicurano che all’elettroutensile possa essere montata soltanto una cuffia di protezione adatta. Cuffia di protezione per la troncatura Durante la troncatura con abrasivo combinato utilizzare sempre la cuffia di protezione per la troncatura 10. Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere. La cuffia di protezione per la troncatura 10 viene montata come la cuffia di protezione per la levigatura 6. Bosch Power Tools 1 609 92A 1C6 | (30.6.15) OBJ_BUCH-1824-004.book Page 70 Tuesday, June 30, 2015 8:17 AM 70 | Italiano Cuffia di aspirazione per la troncatura con slitta di guida La cuffia di aspirazione per la troncatura con slitta di guida 17 viene montata come la cuffia di protezione per la levigatura 6. Impugnatura supplementare Utilizzare il Vostro elettroutensile soltanto con l’impugnatura supplementare 4. A seconda della posizione di lavoro che si preferisce, avvitare l’impugnatura supplementare 4 a destra oppure a sinistra della testata ingranaggi. Protezione mano In caso di lavori con il platorello in gomma 13 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 12. Fissare la protezione per le mani 12 servendosi dell’impugnatura supplementare 4. Montaggio degli utensili abrasivi Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti. Pulire la filettatura alberino 5 e tutti i componenti da montare. Per bloccare in posizione e sbloccare gli utensili abrasivi, premere il tasto di bloccaggio dell’alberino 2 per bloccare l’alberino. Azionare il tasto di bloccaggio dell’alberino solo ed esclusivamente quando l’alberino è fermo. In caso contrario l’elettroutensile potrebbe subire dei danni. Mola abrasiva da sgrosso e taglio Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfettamente e senza gioco alla flangia. Non utilizzare mai né riduzioni né adattatori. Utilizzando mole da taglio diamantate, accertarsi che la freccia indicante il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell’elettroutensile (vedere freccia indicante il senso di rotazione applicata sulla testata ingranaggi). La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica. Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dado di serraggio 9 e stringerlo con la chiave a forcella. Dopo il montaggio dell’utensile abrasivo verificare prima dell’accessione, se l’utensile abrasivo è montato in modo corretto e può essere girato senza impedimenti. Assicurarsi che l’utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti. Disco lamellare Per lavori con il disco lamellare montare sempre la protezione mano 12. 1 609 92A 1C6 | (30.6.15) Platorello in gomma Per lavori con il platorello in gomma 13 montare sempre la protezione mano 12. La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica. Avvitare il dado cilindrico 15 e stringerlo utilizzando la chiave a forcella. Spazzola a tazza/spazzola piatta (a fili intrecciati) Per lavori con la spazzola a tazza oppure la spazzola piatta (a fili intrecciati) montare sempre la protezione mano 12. La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica. La spazzola a tazza/spazzola piatta deve poter essere avvitata sulla filettatura alberino in modo da aderire perfettamente alla flangia del mandrino portamola alla fine dell’attacco alberino filettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa. Utensili abrasivi ammessi Possono essere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l’uso. La velocità ammessa [min-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue. Per questo motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull’etichetta dell’utensile abrasivo. max. [mm]
