PWS850 - Vinkelsliper BOSCH - Gratis bruksanvisning og manual

Merke	BOSCH
Modell	PWS850
Produkttype	Vinkelsliper
Nominell opptatt effekt	850 W
Nominell rotasjonshastighet	12 000 o/min
Maks. slipeskivediameter	115 mm (PWS850-115) / 125 mm (PWS850-125)
Spindelgjenge	M14
Maks. lengde slipeskivegjenge	21 mm
Vekt (iht. EPTA 01:2014)	1,8 kg
Beskyttelsesklasse	II (dobbeltisolert)
Beskyttelse mot utilsiktet start	Ja
Lydtrykknivå	93 dB(A)
Lydeffektnivå	104 dB(A)
Usikkerhet K (støy)	3 dB
Vibrasjoner (overflatesliping)	10,0 m/s²
Vibrasjoner (pussing)	5,0 m/s²
Strømforsyning	230 V ~ 50/60 Hz
Medfølgende tilbehør	Ekstrahåndtak, slipebeskyttelsesdeksel, pinne-nøkkel
Hovedfunksjoner	Slipping, kapping, pussing, metallbørsting
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene med trykkluft; bruk egnet støvsuger
Reservedeler og reparerbarhet	Tilgjengelig via Bosch kundeservice (reservedeler på nett)

Ofte stilte spørsmål - PWS850 BOSCH

Hvilke typer skiver kan jeg bruke med vinkelsliperen PWS850?

Du kan bruke slipeskiver, kappeskiver, lamellplater, koppbørster og diamantskiver, forutsatt at diameteren ikke overstiger 115 eller 125 mm avhengig av modell, og at tillatt hastighet er minst 12 000 o/min.

Hvordan skifter jeg skiven på vinkelsliperen?

Koble fra apparatet. Trykk på spindellåsen (2) for å låse spindelen. Løsne låsemutteren (9) med pinne-nøkkelen, bytt skiven, og stram deretter mutteren ved å dreie med klokken. Kontroller at skiven roterer fritt før bruk.

Hva gjør jeg hvis vinkelsliperen ikke starter?

Kontroller at bryteren er i av-posisjon, og slå den deretter på. Hvis verktøyet fortsatt ikke starter, kontroller strømforsyningen og kabelen. Hvis problemet vedvarer, kontakt Bosch kundeservice.

Hvordan justerer jeg beskyttelsesdekselet?

Skyv låsehendelen (1) opp, drei beskyttelsesdekselet (6) til ønsket posisjon. Slipp hendelen for å låse. Sørg for at dekselet beskytter mot gnistsprut mot brukeren.

Kan jeg bruke vinkelsliperen til å kappe metall?

Ja, men bruk alltid spesialbeskyttelsesdekselet for kapping (10) og en egnet kappeskive. Arbeid med moderat fremføring, uten å tvinge eller vinkle skiven.

Er vinkelsliperen PWS850 egnet for pussing?

Ja, du kan bruke en gummipute for pussing (13) med slipepapir. Monter alltid håndbeskytteren (12) og følg monteringsanvisningene i håndboken.

Hvordan rengjør jeg vinkelsliperen?

Koble fra apparatet. Rengjør ventilasjonsåpningene regelmessig med trykkluft. Ved intensivt arbeid, bruk egnet støvsuger. Ikke bruk vann eller løsemidler.

Hvor finner jeg reservedeler til PWS850?

Du kan bestille reservedeler direkte på Bosch-nettstedet (www.bosch-pt.no) eller kontakte Bosch kundeservice. Oppgi 10-sifret artikkelnummer på typeskiltet.

Hvilket verneutstyr anbefales?

Bruk alltid vernebriller, støvmaske (klasse P2), hansker, tettsittende klær og hørselsvern. Bruk ansiktsskjerm ved behov.

Hvordan unngår jeg tilbakeslag på vinkelsliperen?

Hold vinkelsliperen godt fast med ekstrahåndtaket, arbeid med moderat trykk, unngå skarpe hjørner og ikke klem skiven. Ved blokkering, slipp umiddelbart bryteren.

BRUKSANVISNING PWS850 BOSCH

Tilbakeslag og tilsvarende advarsler

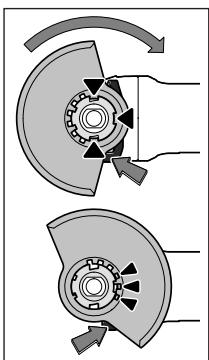

Beskyttelseskappe til sliping

Sett beskyttelseskappen 6 på holderen på elektroverktøyet, slik at låsene på beskyttelseskappen stemmer overens med holderen. Trykk på sikkerhetsarmen 1 og hold den nede.

Når slipeverktøyet er montert, kontrolleres det for korrekt montering og at det kan beveges fritt, før elektroverktøyet slås på. Sørg for at slipeverktøyet ikke rager mot beskyttelsesskjermen eller andre deler.

Lamellslipeskive

For å holde start-stopp-kontakten 3 inne, trykk start-stopp-kontakten 3 ned foran, til den faller i hak.

Elektroverktøyet slås av ved å slippe start-stopp-kontakten 3, eller hvis den er fastlåst, trykk start-stopp-kontakten 3 kort bakover, før den slippes.

Vedlikehold og service

Vedlikehold og rengjøring

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

▷ Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. ▷ Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.

Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

▷ Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. ▷ Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

Endringer forbeholdes.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. ▶ Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. ▶ Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

▶ Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. ▶ Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. ▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet. Elektroverktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. ▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

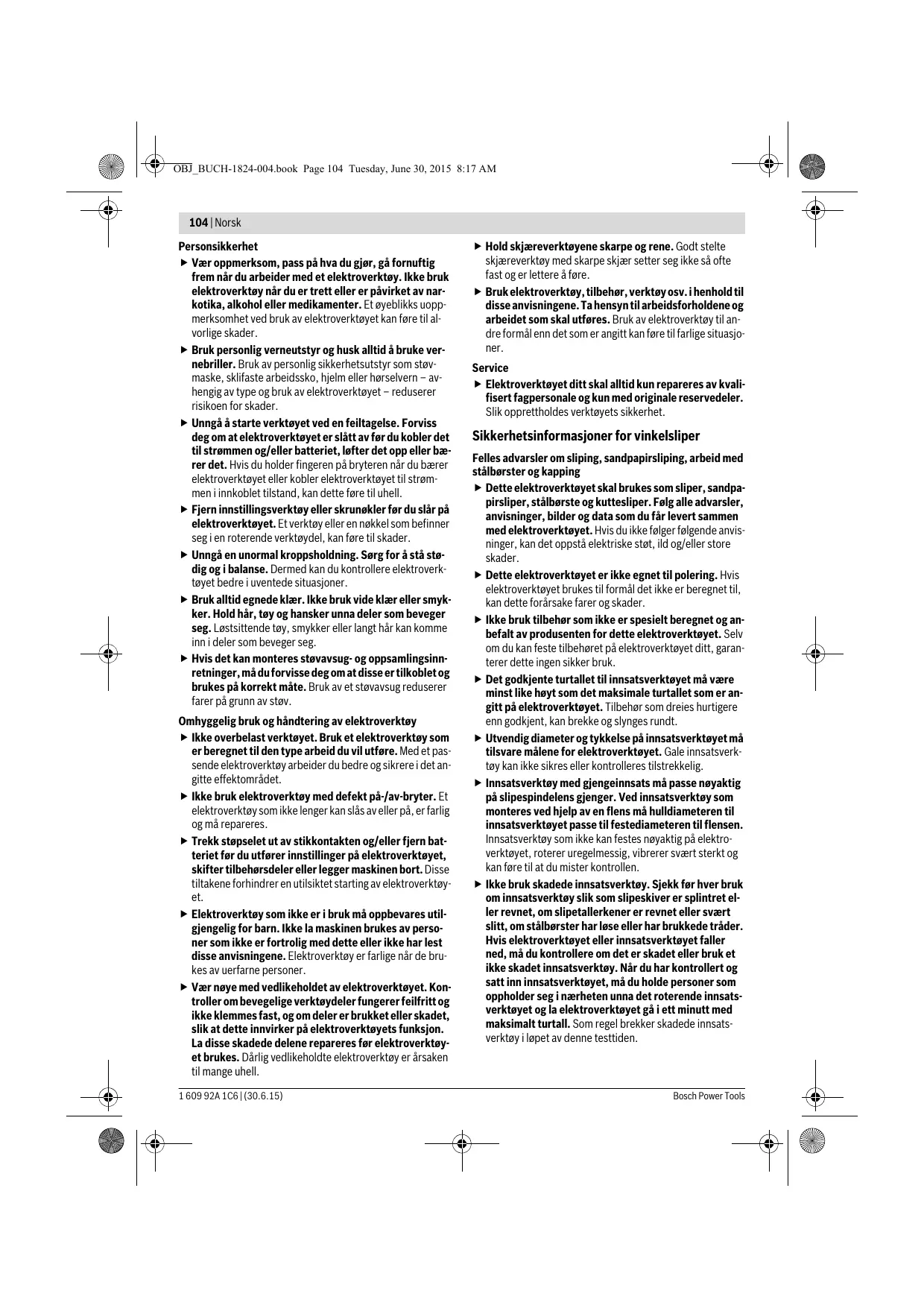

Sikkerhetsinformasjoner for vinkelsliper

Felles advarsler om sliping, sandpapirsliping, arbeid med stålborster og kapping

Dette elektroverktøyet skal brukes som sliper, sandpapirsliper, ståbørste og kuttesliper. Følg alle advarsler, anvisninger, bilder og data som du får levert sammen med elektroverktøyet. Hvis du ikke følger følgende anvisninger, kan det oppstå elektriske støt, ild og/eller store skader. Dette elektroverktøyet er ikke egnet til polering. Hvis elektroverktøyet brukes til formål det ikke er beregnet til, kan dette forårsake farer og skader. ▶ Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk. Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt. ▶ Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig. Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipspindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens, må hulldiameteren til innsatsverktøyet passe festdiameteren til flensen. Innsatsverktøy som ikke kan festes nøyaktig på elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. ▶ Ikke bruk skadede innsatsverktøy. Sjekk før bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålborster har løse eller brukne tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden.

Bruk personlig verneutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen. Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukte deler til verktøyet eller brukte innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt.

Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet, kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet. Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet, og innsatsverktøyet kan da bore seg inn i kroppen din. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt.

Tilbakeslag og tilsvarende advarsler

• Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkert. Dette kan gjelde slipeskiven, slipetallerkenen, stålborsten osv. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringstedet. Hvis f.eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slik kan slipeskiver også brekke.

Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.

Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtaket - hvis dette finnes - for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak. Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag. Unngå at kroppen din befinner seg i området der elektroverktøyet vil bevege seg ved et tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipskivens dreieretning på blokkeringsstedet. Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller hvis det avprelles. Dette forårsaker kontrolltap eller tilbakeslag. Bruk seks kjedesagblad eller tannet sagblad. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet.

Spesielle advarsler om sliping og kapping

▶ Bruk kun slipskiver som er godkjent for dette elektroverktøyet og et vernedeksel som er konstruert for denne typen slipskive. Slipskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre. ▶ Slipskiver med forsennket senter/nav må monteres slik at slipeflaten ikke rager ut over planet til vernedekselens kant. En usakkyndig montert slipskive som rager ut over vernedekselens kant, kan ikke skjermes tilstrekkelig. Vernedekselet må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås så stor sikkerhet som mulig med at den minste delen på slipskiven peker åpent mot brukeren. Vernedekselet beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med slipskiven og gnister som kan antenne klær. ▶ Slipskiver må kun brukes til anbefalt type bruk. F.eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipskivene brekker. ▶ Bruk alltid uskadde spennflenser i riktig størrelse og form for den slipskiven du har valgt. Egnede flenser støtter slipskiven og reduserer faren for at slipskiven brekker. Flenser for kappeskiver kan være annerledes enn flenser for andre slipskiver. ▶ Ikke bruk slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke beregnet til de høyere turtall på mindre elektroverktøy og kan brekke.

Ytterligere spesielle advarsler for kappesliping

Unngå blokkering av kappeskiven eller for sterkt press. Ikke utfør dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering, og dermed også muligheten til tilbakeslag eller brudd på slipeskiven. Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. Hvis kappeskiven blokkerer, avbryter du arbeidet, slår av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen. Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå det maksimale turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag. Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykker må støttes på begge sider, både nær kappesnittet og på kanten. Vær spesielt forsiktig ved «inndykingssnitt» i vegger eller under uoversiktelige områder. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.

Spesielle advarsler om sandpapirsliping

Ikke bruk overdimensjonerte slipeskiver, følg produsentens informasjoner om slipepapirstørrelsen. Slipeskiver som peker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer eller revner, eller til at det oppstår tilbakeslag.

Spesielle advarsler for arbeid med stålbørster

Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast stålbørstene med for sterkt press. Stålbiter som slynges bort kan lett trenge inn gjennom tynt tøy og/eller hud. Hvis det anbefales å bruke et vernedeksel, må du forhindre at vernedekselet og stålbørsten kan berøre hverandre. Tallerken- og koppbørster kan få større diameter med press og sentrifugalkrefter.

Ekstra advarsler

Bruk vernebriller.

Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre

til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.

Lås opp av-/på-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, f.eks. ved strømbrudd eller hvis støpselet trekkes ut. Ikke ta på slipeskivene og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller skrustikke, holdes sikrere enn med hånden.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er beregnet til kapping, grovsliping og børsting av metall og stein uten bruk av vann.

Med godkjente slipeverktøy kan elektroverktøyet brukes til sandpapirsliping.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Løsespak for vernedeksel 2 Spindel-låsetast 3 På-/av-bryter 4 Ekstrahåndtak (isolert grepflate) 5 Slipespindel 6 Vernedeksel til sliping 7 Festeflens 8 Slipeskive* 9 Spennmutter

10 Vernedeksel til kapping 11 Kappeskive 12 Håndbeskyttelse 13 Gummislipetallerken 14 Slipeskive 15 Rundmutter 16 Koppbørste 17 Avsugdeksel til kapping med føringsstøtte 18 Diamant-kappeskive* 19 Håndtak (isolert grepflate) 20 Sikring (kun 3603 CA2 0..) 21 Dreieretningspil på huset

Støy-/vibrasjonsinformasjon

Støyutslipspsverdier mål t i henhold til EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Det typiske A-bedømte støy-nivået for maskinen er
Lydtrykknivå	dB(A)	91	91	91	91	91	91
Lydeffektnivå	dB(A)	102	102	102	102	102	102
Usikkerhet K	dB	3	3	3	3	3	3
Bruk hørselvern!
Totale svingningsverdier \( a_h \)(vektorsum fra tr retninger) og usikkerhet K beregnet fj. EN 60745-2-3:
Overflatesliping (skrub-bing):
\( a_h \)	\( m/s^2 \)	8,0	8,0	8,0	8,0	8,0	8,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Sliping med slipeblad:
\( a_h \)	\( m/s^2 \)	5,5	5,5	5,5	5,5	5,5	5,5
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Støyutslipspsverdier mål t i henhold til EN 60745-2-3.	PWS ...	720-115	730-115	750-115	750-125	75-115
	3 603 ...	CA2 4..	CA2 4..	CA2 4..	CA2 4..	CA2 4..
Det typiske A-bedømte støy-nivået for maskinen er
Lydtrykknivå	dB(A)	93	93	93	92	93
Lydeffektnivå	dB(A)	104	104	104	103	104
Usikkerhet K	dB	3	3	3	3	3
Bruk hørselvern!
Totale svingningsverdier \( a_h \)(vektorsum fra tr retninger) og usikkerhet K beregnet fj. EN 60745-2-3:
Overflatesliping (skrub-bing):
\( a_{h} \)	\( m/s^2 \)	10,0	10,0	10,0	10,0	10,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5
Sliping med slipeblad:
\( a_h \)	\( m/s^2 \)	5,0	5,0	5,0	5,0	5,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5

108 | Norsk

Støyutslipspsverdier mål t i henhold til EN 60745-2-3.	PWS ...	780-125	7500	7800	850-115	850-125	8000
	3 603 ...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Det typiske A-bedømte støv-nivået for maskinen er
Lydtrykknivå	dB(A)	92	93	92	93	92	92
Lydeffektnivå	dB(A)	103	104	103	104	103	103
Usikkerhet K	dB	3	3	3	3	3	3
Bruk hørselvern!
Totale svingningsverdier ah (vektorsum fra trerretninger) og usikkerhet K beregnet fj. EN 60745-2-3:
Overflatesliping (skrub-bing):
ah	m/s2	10,0	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Sliping med slipeblad:
ah	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Vibrasjonsnivået som er angitt i disse anvisningene, er målt i henhold til en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Tekniske data

Vinkelsliper	PWS ...	680-115	700	7-115	700-115	7000	700-125
Produktnummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Opptatt effekt	W	701	701	701	701	701	701
Nominelt turtall	\( \mathbf{min}^{-1} \)	11000	11000	11000	11000	11000	11000
Max. slipeskivédiameter	mm	115	115	115	115	115	125
Slipsespindelgjenger		M 14	M 14	M 14	M 14	M 14	M 14
Max. gengelengde på sli-pespindelen	mm	21	21	21	21	21	21
Beskyttele mot ny inn-koling		●	●	●	●	●	●
Vekt tilsvarende EPTA-Procedure 01:2014- med vibrasjonsdem-pende ekstrahåndtak	kg	1,7	1,7	1,7	1,7	1,7	1,7
- med standard ekstra-händtak	kg	1,7	1,7	1,7	1,7	1,7	1,7
Beskyttesesklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Vinkelsliper	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Produktnummer	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Opptatt effekt	W	720	730	750	750	750	750
Nominelt turtall	\( min^{-1} \)	12000	12000	12000	12000	12000	12000
Max. slipskiviediameter	mm	115	115	115	125	115	125
Slipspindelgjenger		M 14	M 14	M 14	M 14	M 14	M 14
Max. gjengelengde på sli-pespindelen	mm	21	21	21	21	21	21
Beskyttele mot ny inn-koping		●	●	●	●	●	●
Vekt tilsvarende EPTA-Procedure 01:2014- med vibrasjonsdem-pende ekstrahändtak	kg	1,8	1,8	1,8	1,8	1,8	1,8
- med standard ekstra-händtak	kg	1,8	1,8	1,8	1,8	1,8	1,8
Beskyttesesklasse		□/II	□/II	□/II	□/II	□/II	□/II

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Vinkelsliper	PWS ...	780-125	7800	850-115	850-125	8000
Produktnummer	3 603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Opptatt effekt	W	780	780	850	850	800
Nominalturtall	\( \mathbf{min}^{-1} \)	12000	12000	12000	12000	12000
Max. slipeskivemediameter	mm	125	125	115	125	125
Slipsespindelgjenger		M 14	M 14	M 14	M 14	M 14
Max. gengelengde på sili-pespindelen	mm	21	21	21	21	21
Beskyttelese mot ny inn-koling		●	●	●	●	●
Vekttilsvarende EPTA-Procedure 01:2014- med vibrasjonsdem-pende ekstrahändtak	kg	1,8	1,8	1,8	1,8	1,8
- med standard ekstra-händtak	kg	1,8	1,8	1,8	1,8	1,8
Beskyttesesklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Samsvarserklæring

Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle relevante bestemmelser i direktivene 2011/65/EU, til 19. april 2016: 2004/108/EC, fra 20. april 2016: 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-3. Tekniske data (2006/42/EC) hos: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Montering av beskyttelsesinnretninger

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten.

Merk: Etter brudd på slipeskiven i løpet av driften eller skader på festeinnretningene på vernedekslet/på elektroverktøyet, må elektroverktøyet straks sendes inn til kundeservice. Adresser, se avsnittet «Kundeservice og rådgivning ved bruk».

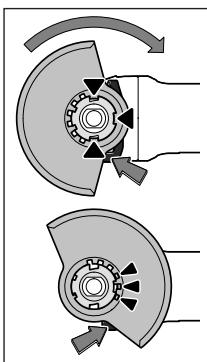

Vernedeksel til sliping

Legg vernedekselet 6 på festet på elektroverktøyet til låseknastene til vernedekselet stemmer overens med festet. Trykk og hold samtidig fast låsespaken 1.

Trykk vernedekselet 6 inn på spindelhalsen til kanten på vernedekselet ligger mot flensen til elektroverktøyet, og drei vernedekselet til det hørbart går i lås.

Tilpass vernedekselets 6 stilling til arbeidssituasjonens krav. Trykk da låsespaken 1 oppover og drei vernedekselet 6 til ønsket posisjon.

Innstill vernedekselet 6 alltid slik at alle 3 knastene på låsespaken 1 griper inn i de passende utsparingene på vernedekselet 6. Innstill vernedekselet 6 slik at gnistene ikke fyker mot brukeren. Vernedekselet 6 må kun kunne dreies når låsespaken 1 trykkes! Ellers må elektroverktøyet ikke brukes videre og må leveres inn til kundeservice.

Merk: Kodeknastene på verndeakslet 6 sørger for at det kun kan monteres et passende verndeaksel på elektroverktøyet.

Vernedeksel til kapping

Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 10. Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging.

Vernedekselet til kapping 10 monteres på samme måte som vernedekselet til sliping 6.

Skru ekstrahåndtaket 4 inn på høyre eller venstre side av girhodet avhengig av typen bruk.

Håndbeskyttelse

Montering av slipeverktøy

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Ikke ta på spline- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.

Rengjør slipspindelen 5 og alle delene som skal monteres. Til festing og løsning av slipeverktøy på spindellåsetasten 2 låses rundt slipspindelen. Trykk på spindellåsetasten kun når slipspindelen står stille. Elektroverktøyet kan ellers ta skade.

Slipe-/kappeskive

Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter må passe til festeflensen. Ikke bruk adaptere eller reduksjonsstykker. Ved bruk av diamantkappeskiver må du passe på at dreieretningspilen på diamantkappeskiven og elektroverktøyets dreieretning (se dreieretningspilen på girhodet) stemmer overens. Rekkefølgen til monteringen er angitt på bildesiden. Til festing av slipe-/kappeskiven skrur du på spennmutteren 9 og spenner den med hakenøkkelen.

Etter montering av slipeverktøyet og før innkobling må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler.

Lamellslipeskive

Monter alltid håndbeskyttelsen 12 til arbeid med lamellslipeskiven.

Gummi-slipetallerken

riangleright Til arbeid med gummislipetallerkenen 13 må du alltid montere håndbeskyttelsen 12.

Rekkefølgen til monteringen er angitt på bildesiden.

Skru rundmutteren 15 på og spenn den med hakenøkkelen.

Koppbørste/skivebørste

Monter alltid håndbeskyttelsen 12 til arbeid med koppbørsten eller skivebørsten.

Rekkefølgen til monteringen er angitt på bildesiden.

Koppbørsten/skivebørsten må kunne skrus så langt inn på slipspindelen at slipspindelflensen ligger godt mot enden på slipspindelgjengen. Spenn koppbørsten/skivebørsten fast med en fastnøkkel.

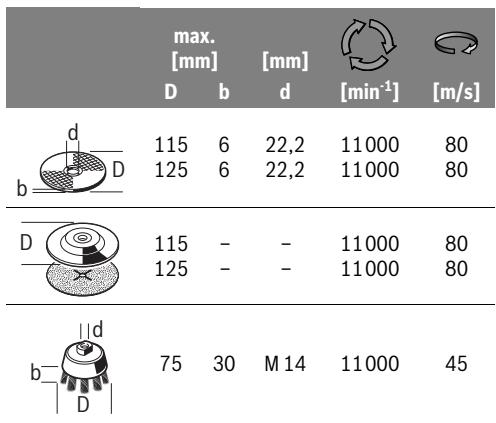

Godkjente slipeverktøy

Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen.

Det godkjente turtallet [ ^-1] hhv. periferihastigheten [m / s] til anvendt slipeverktøy må minst tilsvare informasjonene i nedenstående tabell.

Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet.

Inndreining av girhodet

Kun ved elektroverktøy med saksnummeret 3603 CA2 0..

Før arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten.

Du kan dreie girhodet med 180°. På-/av-bryteren kan for spesielle arbeider derved få en gunstig håndteringsposisjon, f. eks. for venstrehendte.

• Fjern skruen på sikringen 20 på lønnspaken 1 (se bilde A).
• Skru de 4 skruene helt ut (se bilde B). Sving girhodet forsiktig uten å ta det av fra huset i den nye posisjonen. Trekk de 4 skruene fast igjen.
• Skru sikringen 20 på lønnspaken 1 fast igjen på girhodet (se bilde C).

Vær oppmerksom på anvisningene i kapittelet «Montering av beskyttelsessinnretninger». Vernenekselet må kun la seg dreie når lønnspaken 1 betjenes.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller luftveissykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eik- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Unngå støv på arbeidsplassen. Støv kan lett antennes.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Ved bruk av elektroverktøyet på mobile strømgeneratorer som ikke har tilstrekkelige effektreserver eller egnet spenningsregulering (med startstrømforsterkning), kan det oppstå effekttap eller atypiske reaksjoner ved innkobling.

Sjekk om strømgeneratoren er egnet, spesielt når det gjelder strømspenning og -frekvens.

Inn-/utkobling

For å starte elektroverktøyet må du skyve på-/av-bryteren 3 fremover.

For å låse på-/av-bryteren 3 skyver du på-/av-bryteren 3 ned foran til den går i lås.

For å koble ut elektroverktøyet slipper du på-/av-bryteren 3, eller hvis den er låst, trykker du på-/av-bryteren 3 ett øyeblikk og slipper den deretter.

Slå elektroverktøyet kun på når du bruker det, for å spare energi.

Kontroller slipeverktøyene for brudd. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på minst 1 minutt uten belastning. Ikke bruk skadede, urunde eller vibrerende slipeverktøy. Skadede slipeverktøy kan brekke og forårsake skader.

Beskyttelse mot ny innkobling

Beskyttelsen mot ny innkobling forhindrer ukontrollert start av elektroverktøyet etter at strømmen var borte.

For ny igangsetting setter du på-/av-bryteren 3 i utkoblet posisjon og slår elektroverktøyet på igjen.

Arbeidshenvisninger

Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk». Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt. Ikke belast elektroverktøyet så sterkt at det stanser. La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle det. Ikke ta på slipeskivene og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet. Ikke bruk elektroverktøyet med et kappestativ.

Grovsliping

Bruk aldri kappeskiver til grovsliping.

Med en vinkel på 30° til 40° oppnår du det beste arbeidsresultatet ved grovsliping. Beveg elektroverktøyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstår ikke riller.

Lamellipskive

Ved kapping må du skyve fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides. Du må ikke utøve trykk på kappeskiven, kile den fast eller oscillere. Ikke brems utløpende kappeskiver med trykk mot siden.

Elektroverktøyet må alltid føres med motgående bevegelser. Det er ellers fare for at det trykkes ukontrollert ut av snittet.

Ved kapping av profiler og firkantrør bør du starte på det minste tverrsnittet.

Kapping av stein

Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging. Bruk støvmaske. Elektroverktøyet må kun brukes til tørrskjæring/tørrsliping.

Bruk helst en diamantkappeskive til kapping av stein. Ved bruk av avsugdekselet til kapping med føringssleiden 17 må støvsugeren være godkjent til avsuging av steinstøv. Bosch har egnede støvsugere.

Slå på elektroverktøyet og sett det med fremre del av føringssleiden på arbeidsstykket. Skyv elektroverktøyet fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides.

Hvis du kapper spesielt harde materialer, f.eks. betong med høyt kiselinnhold, kan diamantkappeskiven bli for varm og ta skade. En gnistkrans rundt diamantkappeskiven er et tydelig tegn på dette. Avbryt da kappingen og la diamantkappeskiven gå et øyeblikk med høyeste turtall i tomgang for å avkjøles.

Tydelig redusert arbeidsfremskritt og gnistkrans rundt er tegn på at diamantkappeskiven er blitt butt. Du kan slipe den med korte snitt i abrasivt materiale (f.eks. kalksandstein).

Informasjoner om statikk

Slisser i hovedvegger må tilsvare standard DIN 1053 del 1 eller nasjonale bestemmelser.

Disse forskriftene skal absolutt overholdes.

Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene for å kunne arbeide bra og sikkert. Ved ekstreme bruksforhold må du om mulig alltid bruke et avsuganlegg. I slike tilfeller blåser du ventilasjonsspaltene ofte rene og kobler til en jordfeilbryter (PRCD). Ved bearbeidelse av metall kan det sette seg ledende støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes.

Tilbehøret må lagres og behandles med omhu.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Elektroverktøy, tilbehør og emballasje skal leveres inn til miljøvennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi
