Produkttyp	Spisfläkt (utsugsfläkt)
Märke	Thermex
Modell	Super Silent Udtræk
Mått (B x D x H)	Ca. 600 x 500 x 300 mm
Vikt	Ca. 8 kg
Strömförsörjning	220-240 V, 50 Hz
Effektförbrukning	Max. 200 W
Motortyp	Lågljudsmotor
Max. utsugskapacitet	Ca. 650 m³/h
Ljudnivå (max)	Ca. 45 dB(A)
Antal hastigheter	3
Filtertyp	Aluminiumfettfilter, tillval kolfilter
Belysning	Integrerade LED-lampor (2 x 3 W)
Kanalanslutning	120 mm (4.7 tum)
Installationstyp	Väggmonterad eller recirkulation
Kontrolltyp	Tryckknappar eller reglage (beroende på version)
Energiklass	A+ (om tillämpligt)
Garanti	2 år (varierar beroende på land)
Underhåll	Rengör fettfilter månadsvis; byt kolfilter var 3-6 månad
Säkerhetsfunktioner	Termiskt överbelastningsskydd, stabila monteringsfästen

Vanliga frågor - Super Silent Udtræk Thermex

Hur installerar jag Thermex Super Silent Udtræk spisfläkt?

Installationen bör utföras av en kvalificerad tekniker. Se till att fläkten är ordentligt monterad på en vägg minst 65 cm ovanför en gasspis eller 50 cm ovanför en elspis. Anslut kanalen till ett 120 mm utlopp eller använd recirkulationsläge med ett kolfilter. Se manualen för detaljerade steg.

Hur ofta ska jag rengöra fettfiltret?

Aluminiumfettfiltret bör rengöras varje månad för optimal prestanda. Det kan tvättas för hand med varmt såpvatten eller i diskmaskin vid låg temperatur. Se till att det är helt torrt innan återmontering.

Kan jag använda fläkten i recirkulationsläge?

Ja, Thermex Super Silent Udtræk kan användas i recirkulationsläge genom att installera ett tillval kolfilter. Detta läge filtrerar lukter och återcirkulerar luften tillbaka till köket. Kolfiltret behöver bytas var 3-6 månad.

Vad är ljudnivån på denna spisfläkt?

Modellen 'Super Silent' är designad för tyst drift. Vid lägsta hastighet går den så lågt som 35 dB(A), och vid maximal hastighet når den cirka 45 dB(A). Detta gör den till en av de tystare modellerna på marknaden.

Hur byter jag LED-lamporna?

LED-lamporna är integrerade och bör endast bytas av en professionell. Om de går sönder, kontakta Thermex service eller en kvalificerad elektriker för att säkerställa att rätt reservdel används och att säkerheten upprätthålls.

Vad ska jag göra om fläkten inte suger ordentligt?

Först, kontrollera att fettfiltret är rent och att kanalen inte är blockerad. Se till att fläkten är inställd på lämplig hastighet. Om den recirkulerar, byt kolfiltret. Kontrollera även att ventilationsluckan (om sådan finns) är öppen. Om problemen kvarstår, se manualen eller kontakta support.

Är filtret återanvändbart eller engångs?

Aluminiumfettfiltret är återanvändbart och tvättbart. Kolfiltret (använt i recirkulationsläge) är engångs och måste bytas periodiskt. Båda finns som reservdelar.

Vilka mått har Thermex Super Silent Udtræk?

Typiska mått är cirka 600 mm breda, 500 mm djupa och 300 mm höga. Dock kan exakta mått variera något beroende på landvariant. Se produktbladet för exakta mått.

Har fläkten garanti?

Ja, Thermex erbjuder en standardgaranti på 2 år för spisfläkten Super Silent Udtræk. Vissa regioner kan ha utökade alternativ. Garantin täcker tillverkningsfel men inte skador från felaktig installation eller användning.

Var kan jag ladda ner bruksanvisningen?

Bruksanvisningen kan laddas ner gratis från den officiella Thermex-webbplatsen eller från notice-facile.com. Den finns på flera språk (engelska, danska, finska, norska, svenska, etc.). Sök helt enkelt efter 'Thermex Super Silent Udtræk manual'.

BRUKSANVISNING Super Silent Udtræk Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

MERK: Hastigheten kan reguleres när ettersug er aktivert.

Allmän varning	17
Användning av fläktkåpan	18
Underhåll och rengöring	19
Service	21
Miljöhänsyn	21

ALLMÄN WARNING

• Fläktkåpan har utvecklats och producerats i enlighet med DS/EN 60335-1.
• Den här fläktkåpan är endast avsedd för användning i privatbostä der. Om den används för andra syften bortfaller reklamationsrätten.
• All installation ska utföras av en utbildad tekniker i överensstäm melse med anvisningarna från Thermex Scandinavia A/S (Thermex) och gällande lagstiftning.
• Thermex avsäger sig allt ansvar för skador som uppstår till följd av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/DRIFTSÄTTNING

• Kontrollera fläktkåpan beträffande transportskador, fel och brister direkt vid mottagandet.
• Transortskador ska anmälas direkt vid mottagandet till transport - firman och Thermex.
• Fel och brister ska anmälas till Thermex inom 8 dagar efter mottag andet och senast innan montering/drifttagning.

MONTERING

• Fläktkåpan är avsedd för drift vid 230 Volt ±10 % \~ 50 HZ i enlighet med EN 50160
• Anslut fläktkåpan med den påmonterade stickkontakten. OBSER - VERA: Om stickkontakten har jordanslutning ska fläktkåpan anslutas till jord.
• För modeller med extern motor är det viktigt att man INTE använder gemensam nolla vid installation av fläktkåpa och motor, efter som detta påverkar styrningen av fläktmotorn.
• Vid användning av extern motor från annan leverantör SKA det säkerställas att motorn fungerar tillsammans med den valda fläktkåpan. Annars bortfaller reklamationsrätten för fläktkåpan.
• Anslut inte ström till fläktkåpan förrän monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater, som använder gas eller andra brännbara material – det måste finnas ett separat utsug.
• Nationell lagstiftning, byggregler etc. gällande evakuering av luft ska följas.
• Använd alltid den ursprungliga utsugsdimensionen. Om en mindre utsugsdimension används försämras effekten och ljudnivån ökar.
• Utsuget från fläktkåpan och ut i det fria bör vara så kort som möj -ligt för att få största möjliga effekt ur fläktkåpan.
• Antalet böjar på utsuget bör minimeras så långt det är möjligt för att fläktkåpan ska få högsta möjliga effekt.
• Thermex rekommenderar att du alltid använder ljud- och kondensisolerad utsugsslang vid genomföring icke uppvärmda rum.

• Thermex rekommenderar att det vid användning av flexslangar an vänds en ljuddämpare för att minimera ljudnivån.

• Vid användning av flexslang ska du alltid säkerställa att denna är fullständigt utsträckt för att minimera luftmotståndet och därmed uppnå maximal sugförmåga.

• Olika material kräver lika typer av väggpluggar och skruvar. Använd pluggar och skruvar som passar materialet där de monteras.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans un -dersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För skåpsmonterade, frihängande och väggmonterade fläktkåpor rekommenderar Thermex att avständet mellan spishäll och fläktkåpa är mellan 50 cm och 70 cm för att säkerställa maximal sugförmåga.
• Kontrollera alltid det angivna minimiavständet mellan spishäll och fläktkåpa i spisens användarmanual. Om denna manual anger ett större avstånd än det som Thermex rekommenderar SKA föreskrifterna för spisen följas.
• För takmonterade modeller rekommenderar Thermex att avständet mellan spishäll och fläktkåpa inte överstiger 3 meter.

ANVÄNDNING AV FLÄKTKÅPAN

• Läs alltid igenom den här anvisningen noggrant INNAN använd -ningen av fläktkäpan påbörjas.
• Spara den här bruksanvisningen för framtida bruk.
• Bryt alltid strömmen till fläktkåpan innan rengöring, underhåll eller reparation.
• Fläktkåpans delar får inte repareras eller bytas ut såvida detta inte anges uttryckligen i bruksanvisningen.
• Alla reparationer måste utföras av behörig tekniker.
• Barn under 8 år, personer med fysiska, psykiska eller motoriska funktionshinder, samt personer som saknar erfarenhet eller kompetens, får inte använda fläktkåpan ensamma. En handledare måste finnas med.
• Barn måste hållas under uppsikt och de får inte leka med fläktkå - pan.
• Barn får inte utföra rengöring och underhåll utan uppsikt.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att und vika fettfläckar på väggar eller andra ytor.
• Om fläktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.
• Utför ALDRIG flambering under fläktkåpan.
• Fläktkåpans delar kan bli varma när spisen används.

ANVÄNDNING AV FLÄKTKÄPAN

Fläktkåpan har:

• LED-belysning
- Tryckknappar
- Eftergångstimer

MANÖVERPANEL

51234

1. Tänd/släck belysningen
2. Hastighet 1
3. Hastighet 2
4. Hastighet 3
5. Eftergångstimer

När en funktion aktiveras tänds ikonen för den valda funktionen.

OBSERVERA: Fläktkåpans front ska dras ut innan dess funktioner kan aktiveras.

EVAKUERING

Motorn sätts på genom att trycka på symbolen för det steg du vill aktivera fläktkåpan på. Om fläktkåpan aktiveras i steg 1 startas motorn på hastighet 1. Om steg 2 aktiveras startas motorn på hastighet 2. Om steg 3 aktiveras startas motorn på hastighet 3.

OBSERVERA: För Super Silent utsug med intern motor kan det ta upp till 15 sekunder från det att du har valt ett steg tills att motorn har önskad hastighet.

Starta fläktkåpan genom att aktivera symbolen för det önskade steget.

OBSERVERA: Om fläktkåpan skjuts ihop avbryts alla funktioner.

BELYSNING

Tänd och släck belysningen i fläktkåpan genom att aktivera symbolen Tänd/släck belysningen. Du kan tända belysningen oavsett om motorn är igång eller inte.

OBSERVERA: Om fläktkåpan skjuts ihop släcks ljuset.

EFTERGÅNGSTIMER

Om eftergångstimern aktiveras körs motorn i 15 minuter med vald hastighet. Eftergång kan aktiveras oavsett vilken hastighet som motorn kör på. Du aktiverar funktionen genom att ställa in fläktkåpan på önskat steg och därefter trycka på eftergångsknappen.

OBSERVERA: Hastigheten kan regleras, när eftergångstimern är aktiverad.

Du kan avbryta eftergångstimern innan de 15 minuterna har löpt ut genom att aktivera symbolen eftergångstimer eller genom att stänga av fläktkäpan.

RECIRKULATION

Fläktkåpan kan användas för recirkulation. Detta används i kök och vid placeringar där det inte finns möjlighet att evakuera luften. Luften sugs först genom fettfiltret och därefter genom ett filter med aktivt kol som avlägsnar lukt.

OBSERVERA: Två recirkulationsfilter ska användas, och de ska monteras på motorn. Recirkulationsfiltren medföljer inte vid köp av fläktkåpan, men kan beställas separat med artikelnummer 535.19.3750.9 och 535.19.3760.9. Du behöver 1 st av vardera.

Gör så här för att montera recirkulationsfiltren på motorn:

1

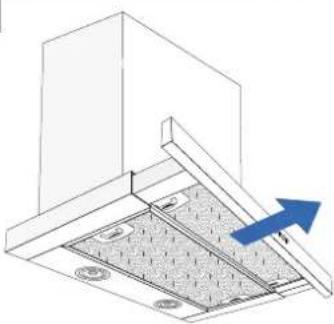

Dra ut fronten på fläktkåpan.

2

Ta ut filtren ur fläktkåpan.

3

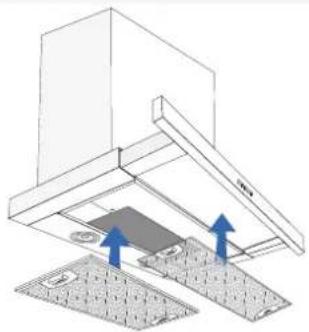

Sätt in recirkulationsfiltren i fläktkåpan.

UNDERHÅLL OCH RENGÖRING

• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.

DAGLIG RENGÖRING

• För fläktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och effektiv.
  • Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish (kan köpas med artikelnummer 499.99.9999.9).
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd ALDRIG slipmedel.

RENGÖRING AV FETTFILTER

Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtret minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin - rengör filtren var 3:e vecka
• Flytande margarin – rengör filtren varannan vecka
• Olja - rengör filtren en gång i veckan
• Frityrstekning - rengör filtren 2–3 gånger i veckan

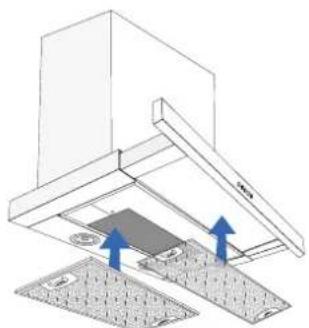

Gör så här för att diska fettfiltren:

1

Ta ut filtret ur fläktkåpan.

2

• Blötlägg filtren i varmt vatten med disk-medel och rengör eventuellt med en mjuk borste.
• Efterskölj med varmt vatten.
• Låt filtren torka på en disktrasa eller liknande.
• Upprepa processen om så behövs.

3

Sätt i filtren i fläktkåpan.

OBSERVERA: Filtren kan även diskas i diskmaskin. Observera att maskindiskmedel kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.

Observera att recirkulationsfilter avsedda för system utan utsug har begränsad livslängd. Dessa kan inte rengöras och de måste därför bytas ut med jämna mellanrum.

Thermex rekommenderar att recirkulationsfiltren byts ut MINST två gånger om året. Observera dock att livslängden hos ett recirkulationsfilter varierar beroende på hur mycket fläktkåpan används.

SERVICE

Innan du beställer service av din Thermex-fläktkåpa är det viktigt att du har läst monterings- och/eller bruksanvisningen noga. Det säkerställer att Thermex kan ge dig bästa möjliga service.

Serviceavdelningen hos Thermex kan kontaktas när det gäller:

• Teknisk support för montering och installation av din fläktkåpa.
• Precisering av funktioner i din fläktkåpa.
• Servicebegäran under reklamationsrätten för din fläktkåpa.

Innan en servicebegäran under reklamationsrätten ska du alltid bryta strömmen till fläktkåpan i ca 5 minuter. Återanslut därefter strömmen igen för att se om problemet har avhjälpts.

Om felet inte har avhjälpts, bryt strömmen till fläktkåpan i en timme. Om fläkten fortfarande inte fungerar korrekt och punkterna i felsökningsöversikten har gåtts igenom, kontakta serviceavdelningen.

OBSERVERA: Vid förfrågningar som rör reklamationsrätt kommer vi att be dig om dokumentationen för ditt köp i form av inköpskvittot. Spara därför alltid ditt kvitto.

Innan begäran om service under reklamationsrätten är det viktigt att ha alla nödvändiga upplysningar till hands:

• Beskrivning av felet
• Modell
• Fläktkåpans typ- och serienummer (anges på typskylten)
• Upplysningar om köpet

Servicebegäran under reklamationsrätten kan ske genom att fylla i serviceformulåret på www.thermex.se/service, där du även kan läsa servicevillkoren.

Förfrågningar gällande teknisk support eller precisering av funktioner kan göras genom att skicka en fråga till [e-mail] eller på tel. [phone]

FELSÖKNING - ÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING
Fläktkåpan fungerar inte överhuvudtaget	Fläktkåpan är inte ansluten till strömförsörjningen.	Kontrollera att fläktkåpan är ansluten till strömförsörjningen. Bryt strömmen i ca 5 min. och anslut sedan på nytt för att kontrollera om felet kvarstår.
Fläktkåpans utsug är inte tillräckligt.	Kallrasskyddet är blockerat.	Kontrollera om något har ramlat ner på kallrasskyddet, eller om spännbandet runt kallrasskyddet är spänt så hårt att spjället inte kan öppnas. Lossa spännbandet eller ta bort föremålet som kallrasskyddet är blockerat.
	Utsuget är klämt eller blockerat.	Kontrollera att utsuget inte är klämt eller blockerat. Åtgärda vid behov.
	Filtren är smutsiga eller täppta.	Kontrollera att filtren är rena och rengör vid behov, se avsnittet om rengöring och underhåll i denna bruksanvisning.

MILJÖHÄNSYN

EMBALLAGE

Emballaget ska bortskaffas i enlighet med gällande regler för avfallshantering.

BORTSKAFFANDE AV FLÄKTKÅPAN

Symbolen 13 på produkten eller den medföljande dokumentation anger att denna produkt inte får bortskaffas som hushållsavfall, utan ska lämnas in på närmaste återvinningscentral för elektrisk och elektronisk utrustning.
