Produkttype	Emhætte (udsugningsemhætte)
Mærke	Thermex
Model	Super Silent Udtræk
Mål (B x D x H)	Ca. 600 x 500 x 300 mm
Vægt	Ca. 8 kg
Strømforsyning	220-240 V, 50 Hz
Strømforbrug	Maks. 200 W
Motortype	Lavstøjsmotor
Maks. udsugningskapacitet	Ca. 650 m³/h
Støjniveau (maks)	Ca. 45 dB(A)
Antal hastigheder	3
Filtertype	Fedtfilter af aluminium, ekstra kulfilter (valgfrit)
Belysning	Integrerede LED-lys (2 x 3 W)
Rørdiameter	120 mm (4,7 tommer)
Installationstype	Vægmonteret eller recirkulation
Kontroltype	Trykknapper eller skydekontakt (afhænger af version)
Energiklasse	A+ (hvis relevant)
Garanti	2 år (varierer efter land)
Vedligeholdelse	Rens fedtfilteret månedligt; udskift kulfilteret hver 3-6 måneder
Sikkerhedsfunktioner	Termisk overbelastningsbeskyttelse, robuste monteringsbeslag

Ofte stillede spørgsmål - Super Silent Udtræk Thermex

Hvordan installerer jeg Thermex Super Silent Udtræk emhætten?

Installationen bør udføres af en kvalificeret tekniker. Sørg for, at emhætten er sikkert monteret på en væg mindst 65 cm over et gaskomfur eller 50 cm over et elektrisk komfur. Tilslut røret til et 120 mm udtag eller brug recirkulationstilstand med et kulfilter. Se manualen for detaljerede trin.

Hvor ofte skal jeg rense fedtfilteret?

Fedtfilteret af aluminium bør rengøres hver måned for optimal ydeevne. Det kan vaskes i hånden med varmt sæbevand eller i opvaskemaskine ved lav temperatur. Sørg for, at det er helt tørt, før det geninstalleres.

Kan jeg bruge emhætten i recirkulationstilstand?

Ja, Thermex Super Silent Udtræk kan bruges i recirkulationstilstand ved at installere et ekstra kulfilter. Denne tilstand filtrerer lugte og recirkulerer luften tilbage i køkkenet. Kulfilteret skal udskiftes hver 3-6 måneder.

Hvad er støjniveauet på denne emhætte?

Modellen 'Super Silent' er designet til støjsvag drift. Ved minimumshastighed kører den så lavt som 35 dB(A), og ved maksimal hastighed når den cirka 45 dB(A). Dette gør den til en af de mere støjsvage modeller på markedet.

Hvordan udskifter jeg LED-lysene?

LED-lysene er integrerede og bør kun udskiftes af en professionel. Hvis de svigter, kontakt Thermex service eller en kvalificeret elektriker for at sikre, at den korrekte reservedel bruges, og sikkerheden opretholdes.

Hvad skal jeg gøre, hvis emhætten ikke suger ordentligt?

Først, kontroller at fedtfilteret er rent og at røret ikke er blokeret. Sørg for, at emhætten er indstillet til en passende hastighed. Hvis den recirkulerer, udskift kulfilteret. Kontroller også, at ventilationsklappen (hvis nogen) er åben. Hvis problemerne fortsætter, se manualen eller kontakt support.

Er filteret genbrugeligt eller engangs?

Fedtfilteret af aluminium er genbrugeligt og kan vaskes. Kulfilteret (brugt i recirkulationstilstand) er engangs og skal udskiftes periodisk. Begge fås som reservedele.

Hvad er målene på Thermex Super Silent Udtræk?

Typiske mål er cirka 600 mm bred, 500 mm dyb og 300 mm høj. Dog kan nøjagtige mål variere lidt efter landvariant. Se produktarket for præcise mål.

Har emhætten en garanti?

Ja, Thermex tilbyder en standardgaranti på 2 år for Thermex Super Silent Udtræk emhætten. Nogle regioner kan have udvidede muligheder. Garantien dækker fabrikationsfejl, men ikke skader fra forkert installation eller brug.

Hvor kan jeg downloade brugervejledningen?

Brugervejledningen kan downloades gratis fra den officielle Thermex hjemmeside eller fra notice-facile.com. Den er tilgængelig på flere sprog (engelsk, dansk, finsk, norsk, svensk osv.). Søg blot efter 'Thermex Super Silent Udtræk manual'.

BRUGSANVISNING Super Silent Udtræk Thermex

Generel adversel	5
Brug af emhætten	6
Vedligehold og rengøring	7
Service	9
Miljøhensyn	9

GENEREL ADVARSEL

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem. Hvis den benyttes til andre formål, bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overens stemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transport firma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter mod tagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i hen hold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må an vendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til af træk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.
• Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyd dæmper for at minimere lydniveauet
• Ved brug af flexslange skal det altid sikres, at denne er fuldt ud strakt for at minimere luftmodstanden og derved opnå maksimal

sugeevne.

• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til under siden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning an giver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

EMHÄTTENS BRUG

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.
  • Gem altid denne vejledning til senere brug.
• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.
• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykkeligt er anbefalet i betjeningsvejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.
• Emhætten må kun benyttes af børn under 8 år, personer med fy siske, psykiske eller sensoriske funktionsnedsættelser, samt per- soner der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.
• Børn skal være under opsyn, således at de ikke leger med emhætten.
• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre brændbare materialer, skal der være tilstrækkelig ventilation af rummet.
  • Flambér ALDRIG under emhætten.
• Emhættens dele kan blive varme ved brug af kogepladen.

BRUG AF EMHÆTTEN

Emhætten har:

• LED-lys
- Trykknapper
- Eftersug

BETJENINGSPANEL

51 2 3 4

1. Tænd/sluk lys
2. Trin 1
3. Trin 2
4. Trin 3
5. Efterløb

Når en funktion aktiveres, vil ikonet for den valgte funktion lyse.

BEMÆRK: Emhættens front skal være trukket ud, for at emhættens funktioner kan aktiveres.

UDSUGNING

Motoren tændes ved at aktivere ikonet for det trin emhætten ønskes aktiveret på. Aktiveres emhætten på trin 1, tændes motoren på hastighed 1.

Aktiveres trin 2, tændes motoren på hastighed 2. Aktiveres trin 3, tændes moteren på hastighed 3.

BEMÆRK: For Super Silent Udtræk med intern motor kan det tage op mod 15 sekunder fra et trin vælges, til motoren opnår den ønskede hastighed.

Emhætten slukkes ved at aktivere ikonet for det trin emhætten kører på.

BEMÄRK: Hvis emhætten skubbes sammen, afbrydes alle funktioner.

LYS

Lyset i emhætten tændes og slukkes ved at aktivere ikonet tænd/sluk lys. Lyset kan tændes uafhængigt af, om motoren er aktiveret

BEMÆRK: Hvis emhætten skubbes sammen, slukkes lyset.

EFTERL∅B

Hvis efterløb aktiveres, vil motoren køre i 15 minutter på den valgte hastighed. Efterløb kan aktiveres uanset hvilken hastighed motoren kører på.

Funktionen aktiveres ved, at tænde emhætten på det ønskede trin, og herefter trykke på knappen efterløb.

BEMÄRK: Hastigheden kan reguleres, när efterløb er aktiveret.

Efterløb kan afbrydes inden de 15 minutters udløb ved at aktivere ikonet efterløb, eller ved at slukke emhætten.

RECIRKULATION

Emhætten kan anvendes til recirkulation. Dette bruges i køkkener og ved placeringer, hvor der typisk ikke er aftræksmulighed til det fri. Luften suges først gennem fedtfilteret og herefter et filter med aktivt kul, der fjerner lugte.

BEMÆRK: Der skal anvendes to recirkulationsfiltre, som monteres på motoren. Recirkulationsfiltrene medfølger ikke ved køb af emhætten, men kan tilkøbes på varenummer 535.19.3750.9 og 535.19.3760.9. Der skal bruges 1 stk. af hver.

Recirkulationsfiltrene monteres på motoren på følgende måde:

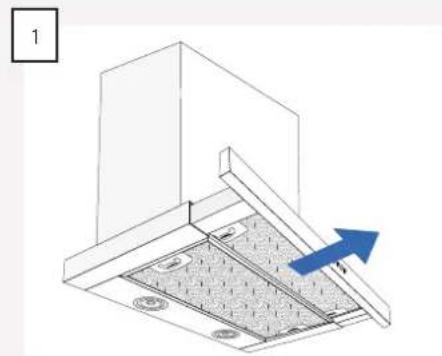

Træk emhætten fronten på emhætten ud.

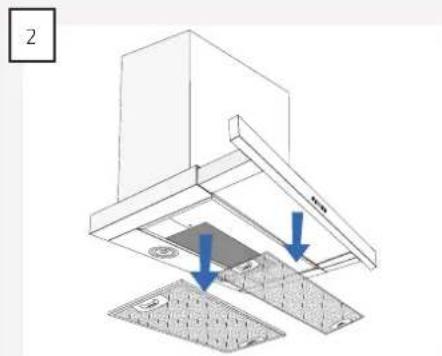

Tag filtrene ud af emhætten.

• Afbryd altid strømmen før rengøring.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.

DAGLIG RENG∅RING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og effektiv.
  • Ståloverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med Metalpolish (Kan købes på varenummer 499.99.9999.9).
  • Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug ALDRIG slibemiddel.

RENS AF FEDTFILTRE

Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filteret som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – filtrene rengøres hver 3. uge
• Flydende margarine – filtrene rengøres hver 2. uge
• Olie - filtrene rengøres 1 gang om ugen
• Ved friturestegning - filtrene rengøres 2-3 gange om ugen

Fedtfiltrene renses på følgende måde:

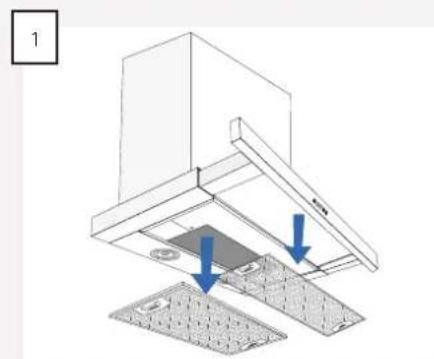

Tag filteret ud af emhætten.

• Læg filtrene i blød i varmt sæbevand og rengør evt. med en blød børste.
• Skyl efter med varmt vand.
• Læg filtrene til tørre på et viskestykke el ler lignende.
• Gentag processen hvis dette er nødven digt.

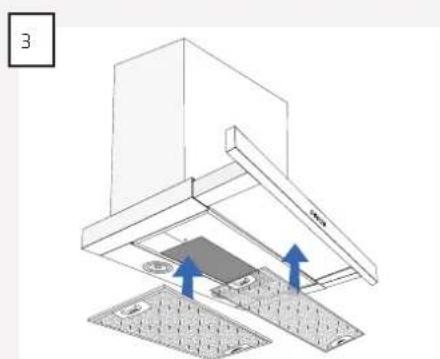

Sæt filtrene i emhætten.

BEMÆRK: Filtrene kan også vaskes i opvaskemaskinen. Vær dog opmærksom på, at maskinvask kan resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.

Vær opmærksom på, at recirkulationsfiltre til brug uden aftræk har en begrænset levetid. Disse kan ikke rengøres, og skal derfor udskiftes jævnligt.

Thermex anbefaler, at recirkulationsfiltrene skiftes MINIMUM to gange årligt, men vær opmærksom på, at levetiden på et recirkulationsfilter varierer i forhold til emhættens brug.

SERVICE

Før du melder service på din Thermex emhætte, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

• Teknisk support til montering og installering af din emhætte.
• Præcisering af funktionaliteter i din emhætte.
• Serviceanmodning under reklamationsretten på din emhætte.

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til emhætten i ca. 5 minutter Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til emhætten i en time. Hvis emhætten stadig ikke fungerer korrekt, også selvorn punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Fejlbeskrivelse
• Model
• Emhættens type- og serienummer (angivet på typepladen)
• Oplysninger om købet.

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

FEJLS∅GNINGSOVERSIGT

PROBLEM MULIG ÅRSAG L∅SNING
Emhætten virker ikke.	Emhætten er ikke forbundet til strømforsyningen.	Kontroller at emhætten er forbundet til strømforsyningen. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.
Emhættens udsugning er ikke tilstrækkelig.	Kontraspjældet er blokeret.	Kontroller om der er faldet noget ned ovenpå kontraspjældet, eller om spændebåndet omkring kontraspjældet er spændt så hårdt, at spjældet ikke kan åbne. Løsn spændebåndet eller fjern genstanden, hvis kontraspjældet er blokeret.
	Aftrækket er klemt eller blokeret.	Kontroller at aftrækket ikke er klemt eller blokeret. Udbedr om nødvendigt.
	Filtrene er snavsede eller tilstoppede.	Kontroller om filtrene er rene, og rengør om nødvendigt jf. afsnittet om rengøring og vedligehold i denne vejledning.

MILJ∅HENSYN

EMBALLAGE

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

SKROTNING AF EMHÄTTEN

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.
