Lloji i produktit	Ngrohës uji i kombinuar (elektrik dhe ngrohje ndihmëse)
Modeli	GBK100LN
Vëllimi	100 L
Presioni nominal	0.6 MPa
Pesha e zbrazët	56 kg
Pesha e mbushur	156 kg
Furnizimi me energji	230 V~, 2000 W
Elementi ngrohës	Ngrohës zhytjeje të dyfishtë 1000 W
Klasa e mbrojtjes	I
Shkalla e mbrojtjes	IP25
Koha e ngrohjes në 75°C (hyrje 15°C)	3 h 55 min
Uji i përzier në 40°C	189 L
Konsumi i energjisë në gatishmëri	1.58 kWh/24h
Sipërfaqja e shkëmbyesit të nxehtësisë	0.88 m²
Rrjedha e nxehtësisë së shkëmbyesit	17600 W
Gama e rregullimit të temperaturës	25°C to 75°C
Mbrojtja nga korrozioni	Rezervuar i smaltuar me anodë magnezi
Instalimi	Montuar në mur, vetëm pozicion vertikal
Lidhjet e ujit	Hyrje e ftohtë: G3/4; Dalje e nxehtë: G1/2
Lidhja e tubit të kthimit	Hyrje e sipërme për qarkullim të menjëhershëm të ujit të nxehtë
Pajisjet e sigurisë	Valvul sigurie, valvul kthimi, siguresë bimetalike
Pastrimi	Me detergjent të lehtë; shmangni gërryesit
Intervali i mirëmbajtjes	Çdo 2 vjet nga shërbimi i autorizuar

Pyetjet më të shpeshta - GBK100LN GORENJE

Si e vendos temperaturën në ngrohësin tim të ujit Gorenje GBK100LN?

Rrotulloni çelësin e termostatit në kapakun e përparmë në temperaturën e dëshiruar, midis 25°C dhe 75°C. Për efikasitet energjetik, vendoseni në pozicionin 'E' (përafërsisht 55°C).

Pse pikon uji nga valvula e sigurisë?

Gjatë ngrohjes, uji zgjerohet dhe presioni rritet. Valvula e sigurisë lëshon presionin e tepërt duke pikuar. Kjo është normale. Për të reduktuar pikimin, mund të instaloni një rezervuar zgjerimi 3-litërsh në hyrjen e ujit të ftohtë.

A mund të instalohet ngrohësi i ujit horizontalisht?

Jo, modeli GBK100LN duhet të instalohet vetëm në pozicion vertikal në mur. Instalimi horizontal nuk lejohet pasi mund të dëmtojë ngrohësin.

Si e zbraz ngrohësin e ujit?

Shkëputni furnizimin me energji, hapni çezmat e ujit të nxehtë, më pas kullojeni përmes lidhjes së hyrjes. Nëse është instaluar një valvul kullimi, përdorni atë. Përndryshe, mund të kulloni përmes valvulës së sigurisë duke hapur levën e saj të provës.

Çfarë do të thotë ngrohësi i kombinuar (GBK) i ujit?

Modeli GBK ka një shkëmbyes nxehtësie shtesë që lejon ngrohjen e ujit duke përdorur një burim të jashtëm si ngrohja qendrore, panelet diellore ose një pompë nxehtësie. Si elementi ngrohës elektrik ashtu edhe shkëmbyesi i nxehtësisë mund të punojnë së bashku ose veçmas.

Sa shpesh duhet të kontrolloj anodën e magnezit?

Një punishte shërbimi e autorizuar duhet të kontrollojë anodën anti-korrozioni pas rreth dy vjet përdorimi. Ata do të pastrojnë depozitat e gëlqeres dhe do të rekomandojnë kontrollin e ardhshëm bazuar në cilësinë e ujit.

A është e sigurt të lini ngrohësin e ujit të ndezur gjatë gjithë kohës?

Po, mund ta lini të ndezur. Për kursim energjie, vendosni termostatin në 'E' (55°C). Nëse nuk e përdorni për një kohë të gjatë, vendosni çelësin në '*' (mbrojtje nga ngrica, ~10°C) për të parandaluar ngrirjen pa e zbrazur.

A mund ta riparoj vetë ngrohësin e ujit?

Jo, mos u përpiqni kurrë të riparoni vetë. Gjithmonë kontaktoni një punishte shërbimi të autorizuar për të ruajtur sigurinë dhe garancinë.

Çfarë lidhje elektrike kërkohet?

Ngrohësi i ujit kërkon një furnizim njëfazor 230 V~ me një çelës të dedikuar që shkëput të dy polet me të paktën 3 mm hapësirë kontakti. Lidhja duhet të bëhet nga një elektricist i kualifikuar.

Si e pastroj pjesën e jashtme të ngrohësit të ujit?

Përdorni një tretësirë të butë detergjenti dhe një leckë të butë. Mos përdorni tretës, pastrues gërryes ose lecka të trashë pasi mund të dëmtojnë sipërfaqen.

MANUAL I PËRDORUESIT GBK100LN GORENJE

Udhëzime për përdorim 43

Upute za upotrebu 47

I nderuar blerës, ju falënderohemi për blerjen e prodhimit tonë.

JU LUTEMI, QE PARA INSTALIMIT DHE PERDORIMIT TE PARE TE UJENGROHESIT, ME KUJDES TE LEXONI UDHEZIMET.

KETE APLIKIM NUK SYNON PER PERSONAT NGA SHFRYTËZIMI (DUKE PËRFSHIRË FEMIJET) ME ZVOGËLIMIT FIZIK, NDIJOR OSE MENDOR AFTËSITË, OSE MUNGESA E EXPERIANCE DHE NJOHURIVE, NESE NUK U JANE DHENE MBIKEQYRJA OSE LIDHUR UDHEZUES PERDORIMI I APPLIANCE NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKQYRUR PËR TË SIGURUAR SE ATA NUK LUAJNË ME APLIKIM.

Ujëngrohësi është i prodhuar në ujdi me standardet në fuqi dhe i provuar zyrtarisht, për te janë të lëshuara edhe çertifikata mbi sigurinë dhe çertifikata për kompatibilitetin elektromagnetik. Čilësitë e tij elementare teknike janë të shënuara në pllakën e shënimeve, të ngjitur ndërmjet të gypave kyçës. Kyçjen e ujëngrohësit në rrjetën e ujësjellësit dhe ate të elektrikës mund të kryej vetëm profesionisti i profesionalizuar dhe i autorizuar për te. Ndërhyrjet në brendësinë e tij për shkak të ndreqjeve, evitimit të gurit gëlqeror dhe kontrolit ose ndërimit të anodës mbrojtëse kundër korodimit, mund të kryej vetë shërbimi servisor i autorizuar.

INSTALIMI

Ujëngrohësin e instaloni sa më afër vendeve të shpenzimit. Ate e përforconi në tavan ose në muri me vidhat për muri me diametër nominal, minimalisht 8mm. Muritë dhe tavanet me bajtje të dobët, duhet përforcuar në ato vende, ku do të varni ujëngrohësin. Ujëngrohësin GBK mundeni të përforconi në muri vetëm vertikalisht. Në mënyrë horizonatle mund të përforconi në tavan vetëm ujëngrohësit GBL 50 dhe GBL 80. Përforcimi i këtyre ujëngrohës në muri ose në dysheme nuk është i rregullshëm dhe për shkak të kësaj, ujëngrohësit mund të dëmtohen.

KARAKTERISTIKAT TEKNIKE TË APARATIT

Tipi		GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Modeli		GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Vëllimi	[II]	50	80	80	100	120	150	200
Shtypja elementare	[MPa]	0,6
Masa / i mbushur me ujë	[kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Mbrojtja kundër korodimit të kazanit		Emajluar/Mg anoda
Fuqia e nxehësit elektrik	[W]	2000
Tensioni kyçës	[V~]	230
Klasa e mbrojtjes		I
Shkalla e mbrojtjes		IP 25
Koha e ngrohjes deri në 75°C ^1)	[h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Sasia e ujit të përzier te 40°C	[II]	80	117	151	189	226	276	360
Shpenzimi energjik ^2)	[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Koha e ngrohjes së tërë vëllimit të ujëngrohësit me nxemës elektrik, te temperatura hyrëse e ujit të ftohtë nga ujësjellsi 15°C.

2) Shpenzimi energjik te mirëmbajtja e temperaturës permanente të ujit ujëngrohës 65°C dhe te temperatura e rrethit 20°C, e matur sipas DIN 44532.

KARAKTERISTIKAT TEKNIKE TË TEJBARTËSIT TË NGROHJES

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Shtypja elementare [MPa]	0,6
Temperatura më e lartë e hyrjes së mediumit ngrohës [°C]	85
Tejbartësit sipërfaqor [m2]	0,72	0,88
Rryma ngrohëse e tejbartësit të ngrohjes3) [W]	14400	17600

3) Të matur te temperatura në hyrje të mediumit të ngrohjes 70°C dhe qarkullimit 50 l/min.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

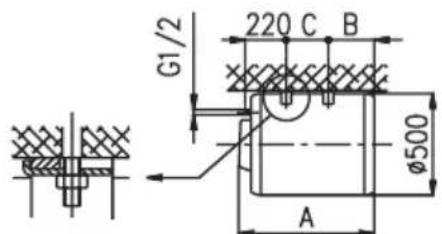

Masat aderuese dhe ata montuese të bojlerit [mm] GBK 80 - 200

GBL 50-80

KYÇJA NË RRJETËN E UJËSJELLËSIT

Furnizimi dhe shkarkimi i ujit te ujëngrohësi është i shenjuar në gypa me njyra. Furnizimi me ujë të ftohtë është i shenjuar me ngjyrë të kaltërt, kurse ai shkarkues i ujit të ngrohtë me ngjyrë të kuqe. Ujëngrohësin mund të kyçni në rrjetën e ujësjellësit në dy mënyra. Sistemi i mbyllur, me shtypje mundëson furnizim me ujë në më shumë vende furnizuese. Sistemi i çelë, pa shtypje mundëson furnizim vetëm në një vend furnizues. Në bazë të sistemit të zgjedhur të kyçjes, duhet të përdorni edhe bateri përzierëse gjëgjëse. Te sistemi i çelë, pa shtypje, para ngrohësit duhet të instaloni ventil sigurues, i cili pengon daljen e

ujit nga kazani, nëqoftëse në rrjetë mungon uji. Te sistemi përkatës i kyçjes, nevojitet përdorimi i baterisë përzierëse. Për shkak të ngrohjes së ujit, në ujëngrohës rritet vëllimi i ujit, e kjo shkakton pikëjen e ujit nga gypi i baterisë përzierëse. Me shtërngimin e dorëzës në bateri, pikëjen e ujit nuk mund të ndaloni, por mund vetëm të prishni baterinë.

Te sistemi i mbyllur i kyçjes me shtypje, në vendet furnizuese duhet të përdorni bateri përzierëse.

Në gypin furnizues, për shkak të sigurisë së funksionimit, patjetër është i nevojshëm instalimi i ventilit kthyes sigurues ose grupin sigurues, i cili ndërpren lartësimin e shtypjes në kazan për më tepër se 0,1 MPa mbi ate nominale. Te ngrohja e ujit në ujëngrohës, shtypja e ujit në kazan lartësohet deri te kufiri, i cili është i rregulluar në ventilin kthyes sigurues. Për shkak se kthimi i ujit në rrjetën e ujësjellësit është i ndërprerë, mund të vijë deri te pikëja e ujit prej hapësirës për daljen e ujit nga ventili sigurues. Ujin që pikon, mund të drejtoni në tubacion nëpërmjet të mbaresës, të cilën e vendoni nën ventilin sigurues.

Gypi shkarkues i instaluar nën daljen e ventilit sigurues, duhet të jetë i vënduar në drejtim poshtas dhe në rrethin ku nuk ngrin. Në rast se për shkak të instalacionit të instaluar pa rregullsi, ujin që pikon nga ventili sigurues, nuk keni mundësi të drejtoni në tubacion, pikjes së ujit mund t'i largoheni me instalimin e enës ekspanzike me vëllim prej 3 l në gypin furnizues të ujëngrohësit. Për funksionimin e ventilit kthyes sigurues me rregullsi është e nevojshme, që çdo 14 ditë të bëni vetë kontrolet e rregulta. Në rast të kontrolit, nevojitet, që me lëvizjen e dorëzës ose me zhvidhimin e dadosë së ventilit (varësisht nga tipi i ventilit) të hapni daljen nga ventili kthyes sigurues. Në këte rast nevojitet, që të rrjedh uji nga dalja e shobës së ventilit, kjo është shenjë që ventili funksionon pa pengesë.

Ndërmjet të ujëngrohësit dhe ventilit sigurues nuk lejohet të instaloni ventilin mbyllës, sepse, me këte do të çmundësoni funksionimin e ventilit kthyes sigurues.

Ujëngrohësin mund të kyçni në rrjetën e ujësjellësit të shtëpisë pa ventil redukues, nëqoftëse shtypja në rrjetë është më e ulët se 0,5 Mpa (5 bar). Nëqoftëse shtypja në rrjetë tejkalon 1,0 Mpa (10 bar), nevojitet instalimi i ventilit reduktues. Para kyçjes elektrike, ujëngrohësin patjetër duhet të mbushni me ujë. Te mbushja e parë, hapni dorëzën e ujit të ngrohtë në baterinë për përzierjen e ujit. Ujëngrohësi është i mbushur kur fillon të dalë uji nga gypi daljes së ujit nga bateria.


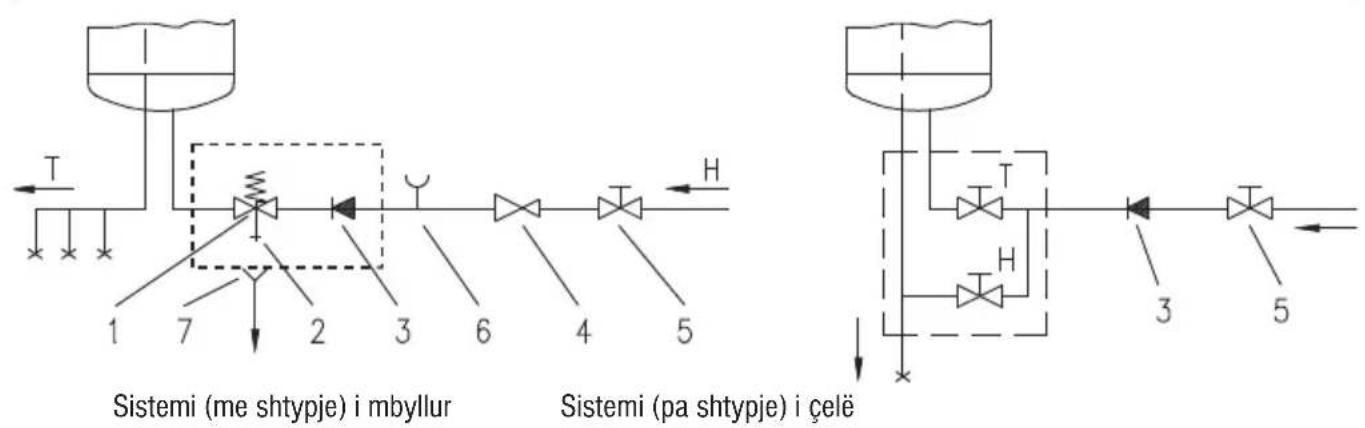

Legjenda:

1 -Ventili kthyes sigurues
2 -Ventili provues
3 -Ventili kundërkthyes
4 -Ventili reduktiv i shtypjes
5 -Ventili mbyllës
6 -Mbaresa për provë
7 -Taftari me kyçësin në tubacion

H -Uji i ftohtë

T -Uji i ngrohtë

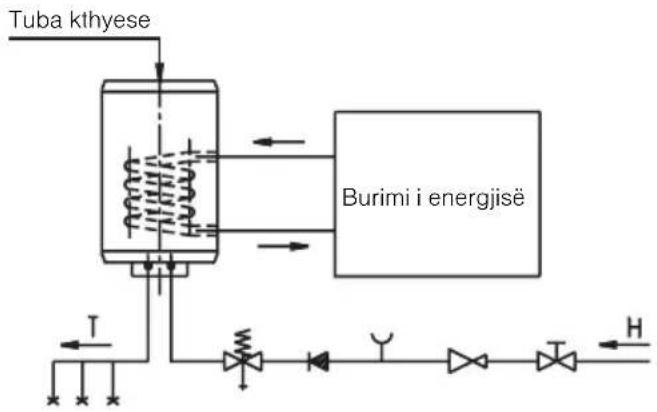

Ujëngrohësi i kombinuar GBK funksionon njëlloj sikur ujëngrohësi elektrik GB, por, ai përmban të instaluar shtojcë edhe alternues të ngrohjes për ngrohjen e ujit sanitar me burimet tjera të energjisë (p. sh. ngrohja qëndrore, kolektorët e diellit ose pompa e ngrohjes). Sistemi i ngrohjes me nxehës elektrik dhe alternuesin e ngrohjes, mund të punojnë njëkohësisht ose veças. Ujëngrohësin e kombinuar e kyçni në rrjetën e ujësjellësit njëlloj sikur ujëngrohësin GB, përveç kësaj, ate e kyçni edhe në burimin tjetër shtojcë të energjisë. Hyrja e mediumit ngrohës në alter-nuesin e ngrohjes është e shenjuar kuq, kurse dalja e kaltërt.

Ujëngrohësit GBK mund të lidhni edhe në tubën kthyese të ujit të ngrohtë. Tuba kthyese e ujit të ngrohtë mundëson, që në të gjithë vendet shfrytëzuese të jetë njëkohësisht uji i ngrohët në disponim menjëherë dhe gjithmonë. Tubën kthyese e vendoni në kyçësin në anën e sipërme të ujëngrohësit. Para kyçjes, nevojitet evitimi i kapakëzës nga plastiku dhe të zhvidhohet çepi i tendosjes në anën e sipërme të ujëngrohësit. Me elementet e tubës kthyese keni mundësi të furnizoheni shtojcë pranë shitësve të autorizuar të prodhimeve tona.

KYÇJA NË RRJETËN ELEKTRIKE

Para kyçjes në rrjetën elektrike, në ujëngrohës nevojitet instalimi i kabllosë kyçëse.

Për këte ndërhyrje, nevojitet evitimi i kapakut mbrojtës nga plastiku. Veproni ashtu, që të evitoni pllakën e cila është e instaluar në anën ballore të kapakut. Pllakën e lironi në ate mënyrë, që në vanë ndërmjet të pllakëzës dhe kësulëzës mbrojtëse së pari pranë pullës së termostatit dhe pastaj në anën kundër pullës me kujdes të futni kaçavidhën. Kur e lironi pllakëzën në të dy anët, ate mund të evitoni me dorë. Për të evituar kapakun mbrojtës nga plastiku, nevojitet edhe evitimi i pullës së termostatit dhe zhvidhimi i vidhave përforcuese. Proçesi i montimit të kapakut mbrojtës nga plastiku rrjedh në mënyrë anasjelltase.

Kyçja e ujëngrohësit në rrjetën elektrike duhet të rrjedh në ujdi me standardet për instalimet elektrike. Për shkak se ujëngrohësi nuk përmban element i cili do të ndante ate nga rrjeta elektrike, në lidhjen kabllovike nevojitet, që ndërmjet të tij dhe instalacionin e përherëshëm, të instalohet ashtu shallter, i cili ndan dy polet për furnizim dhe ndërmjet të kontakteve të hapur përban së paku 3 mm largësi.

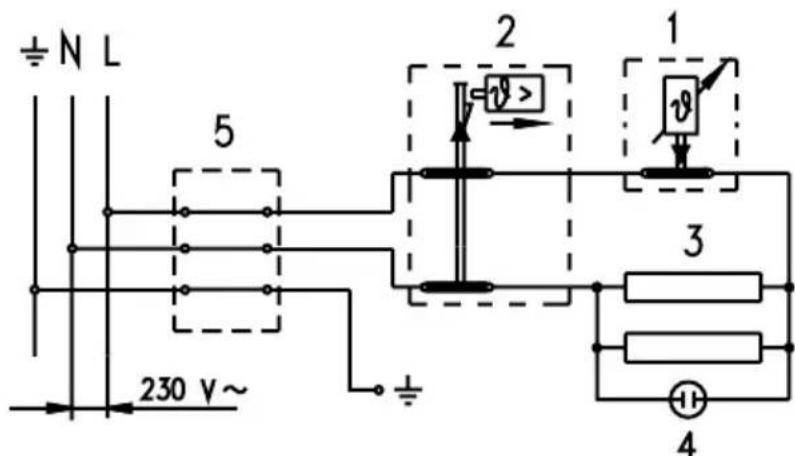

Legjenda:

1 - Termostati
2 - Siguresa bimetale
3 - Nxemësi (2x1000W)
4 - Ndriçuesja për kontrol
5 - Sumbulla kyçëse

L - Përçuesi i fazës
N - Përçuesi neutral
⊥- Përçuesi mbrojtës

VËREJTJE: Para çdo ndërhyrje në brendësinë e ujëngrohësit, ai patjetër të shkyçet nga rryma elektrike!

Pas kyçjes në rrjetëne ujësjellësit dhe elektrikës, ujëngrohësi është i pregaditur për përdorim.

Me rrotullimin e pullës në termostat i cili gjindet në anën e parë të kapakut mbrojtës, zgjedhni temperaturën e dëshiruar të ujit ndërmjet të 25 °dhe 75 °C. Preferojmë, që të rregulloni pullën në pozicion “E”. Ky rregullim është më kursyes; në këte rast, temperatura e ujit do të jetë përafërsisht 55°C, shkaktimi i gurit gëlqeror dhe humbjet e ngrohjes do të jenë më të ulëta se sa te rregullimet në temperaturat e larta. Funksionimin e nxehësit elektrik e tregon ndriçuesja kontroluese. Në shtëpizën (perimetrin) e tij, ujëngrohësi ka të instaluar edhe termometer, i cili tregon temperaturën e ujit. Nëqoftëse ujëngrohësin nuk mendoni të përdorni gjatë kohë, siguroni përmbajtjen e tij nga ngrirja në ate mënyrë, që elektrikeën të mos e shkyçni, pullën e termostatit të rregulloni në pozicion “*”. Te ky rregullim, ujëngrohësi dë të mirëmbaj temperaturën e ujit në përafërsisht 10°C. Nëqoftëse ujëngrohësin do të shkyçni nga rrjeta elektrike, te rreziku i ngrirjes së ujit, paraprakisht ate duhet të zbrazni.

Para zbrazjes së ujit, ujëngrohësin duhet shkyçur patjetër nga rrjeta elektrike. Pas kësaj, hapim dorëzën për ujin e ngrohtë në njërën nga bateritë për përzierjen e ujit, e cila është e kyçur në ujëngrohës. Ujin e lëshojmë nga ujëngrohësi nëpërmjet të gypit ngarkues. Për këte qëllim, ju përeferojmë, që ndërmjet të ventilit sigurues dhe gypit ngarkues të instaloni ventil lëshues ose të ashtuquajtur T copë. Nëqoftëse nuk veproni kështu, ujëngrohësin mund të zbrazni nëpërmjet të dalësit te ventili sigurues në ate mënyrë, që kësulën rrotulluese të ventilit të vendoni në pozicion sikur te testimi i ventilit. Pas zbrazjes së ujit nga ujëngrohësi nëpërmjet të gypit ngarkues, në ujëngrohës do të ju mbetet sasi e vogël e ujit, të cilën e zbrazni me zhvidhimin e skajores së ujëngrohësit. Jashtësinë e ujëngrohësit e pastroni me tretësirën e lehtë të lëndës për pastrim të pluhurt. Mos përdorni lëndë pastruese të vrazhdëta.

Me kontrolet e rregullta servisore, do të mundësoni punimin e papengueshëm dhe jetën e gjatë të punimint të ujëngrohësit. Garancioni për ndryshkjen e kazanit vlen vetëm nëqoftëse i keni realizuar kontrolet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet të kontroleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Êshtë e nevojshme, që kontrolet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrolin në fletëgarancionin e prodhimit. Në rast të kontrolit, ai kontrolon harxhueshmërinë e anodës mbrojtëse kundër korodimit, sipas nevojës, pastron gurin gëlqeror, i cili, në bazë të kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësi të ujëngrohësit. Pas kontrolit të ujëngrohësit, shërbimi servisor, në bazë të gjendjes së përcaktuar do të ju preferojë edhe datën e kontrolës vijuese.

Ju lutemi, që prishjet eventuele në ujëngrohës të mos ndreqni vetë, por, për ta të lajmëroni shërbimin më të afërt servisor.
