Тип продукт	Бойлер комбиниран (електрически и спомагателен) отоплителен
Модел	GBK100LN
Обем	100 L
Номинално налягане	0.6 MPa
Тегло празен	56 kg
Тегло пълен	156 kg
Електрозахранване	230 V~, 2000 W
Отоплителен елемент	Два потопяеми нагревателя по 1000 W
Клас на защита	I
Степен на защита	IP25
Време за загряване до 75°C (входяща вода 15°C)	3 ч 55 мин
Смесена вода при 40°C	189 L
Консумация на енергия в режим на готовност	1.58 kWh/24h
Повърхност на топлообменника	0.88 m²
Топлинен поток на топлообменника	17600 W
Диапазон на настройка на температурата	От 25°C до 75°C
Антикорозионна защита	Емайлиран резервоар с магнезиев анод
Монтаж	Стенен, само вертикално положение
Водни връзки	Студено входиране: G3/4; Топло изходиране: G1/2
Връзка за рециркулация	Горен вход за моментална циркулация на топла вода
Предпазни устройства	Предпазен клапан, възвратен клапан, биметален предпазител
Почистване	С мек детергент; избягвайте абразиви
Интервал на поддръжка	На всеки 2 години от оторизиран сервиз

Често задавани въпроси - GBK100LN GORENJE

Как да настроя температурата на моя бойлер Gorenje GBK100LN?

Завъртете копчето на термостата на предния капак до желаната температура, между 25°C и 75°C. За енергийна ефективност го поставете на позиция 'E' (прибл. 55°C).

Защо капе вода от предпазния клапан?

По време на загряване водата се разширява и налягането се увеличава. Предпазният клапан освобождава излишното налягане чрез капане. Това е нормално. За да намалите капането, можете да инсталирате 3-литров разширителен съд на студеното входиране.

Може ли бойлерът да се монтира хоризонтално?

Не, моделът GBK100LN трябва да се монтира само във вертикално положение на стената. Хоризонталният монтаж не е разрешен, тъй като може да повреди бойлера.

Как да източа бойлера?

Изключете захранването, отворете крановете за топла вода, след това източете през входящата връзка. Ако има инсталиран изпускателен клапан, го използвайте. В противен случай можете да източите през предпазния клапан, като отворите неговия лост за тестване.

Какво означава комбиниран (GBK) бойлер?

Моделът GBK има допълнителен топлообменник, който позволява загряване на вода с помощта на външен източник като централно отопление, соларни панели или термопомпа. Както електрическият нагревателен елемент, така и топлообменникът могат да работят заедно или отделно.

Колко често трябва да проверявам магнезиевия анод?

Оторизиран сервиз трябва да провери антикорозионния анод след около две години употреба. Те ще почистят варовиковите отлагания и ще препоръчат следващата проверка въз основа на качеството на водата.

Безопасно ли е да оставя бойлера включен през цялото време?

Да, можете да го оставите включен. За пестене на енергия настройте термостата на 'E' (55°C). Ако не го използвате дълго време, поставете копчето на '*' (защита от замръзване, ~10°C), за да предотвратите замръзване, без да го изпразвате.

Мога ли сам да ремонтирам бойлера?

Не, никога не се опитвайте да правите ремонт сами. Винаги се свързвайте с оторизиран сервиз, за да поддържате безопасността и гаранцията.

Каква електрическа връзка е необходима?

Бойлерът изисква еднофазно захранване 230 V~ с отделен превключвател, който разединява двата полюса с минимално разстояние между контактите 3 mm. Свързването трябва да се извърши от квалифициран електротехник.

Как да почистя външната страна на бойлера?

Използвайте мек разтвор на детергент и мека кърпа. Не използвайте разтворители, абразивни почистващи препарати или груби кърпи, тъй като те могат да повредят повърхността.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBK100LN GORENJE

Уважаеми клиенты, благодарим Ви, че закупихте мази уред.

Нагревателям е изработен в съответствие с приетите стандарты, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Основните данни за уреда са описаны на стикера, залепен между тръбите. Свързването към водата и електричеството да се извърши от квалифициран специалист. Поправки и отстраняване на варовик по вътрешността на бойлера или смяна на антикорозионния защитен анод да се извършват само в специализиран сервис.

МОНТДЖ

Бойлерът да се монтира възможно най-близко до източника на вода. Бойлер се прикрепва на стена с два болта, дебелы най-малко 8 мм. Смените и подовете, на които където се закача бойлерът, трябва да бъдат подходяща подсилени. Модельт бойлер GBK трябва да бъде монтиран вертиклано на стена. Моделите GBL 50 и GBL 80 могат да бъдат монтирани хоризонтално на таван. Тези модели бойлеры не могат да се монтират на стена или на под, тъй като могат да бъдат повредени.

Вид	GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Модел	GBL 50 N GBL 80 N GBK 80 LN/RN GBK 100 LN/RN GBK 120 LN/RN GBK 150 LN/RN
Обем [I]	50	80	80	100	120	150	200
Налягане [MPa]	0,6
Тегло/с пълен резервоар [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Анти корозионна защита на корпуса	Емайлиран / Mg Анод
Мощност на електри нагревател [W]	2000
Волтаж [V~]	230
Защитен клас	I
Степей на защита	IP 25
Време за загряване до 75^^1 [h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Количество смесена вода при 40^^2 [kWh ]	80	117	151	189	226	276	360
Консумация на енергия [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Време необходимо на нагревателите за загряване на обема при температура на входната вода от 15°C.
2) Количество енергия необходимо за достигане на температура от 65°C на водата в корпуса, при стайка температура 20°C, измерена в съответствие с стандарт на DIN 44532.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА ЕЛЕМЕНТА ЗА ПРЕНАСЦНЕ НА ТОПЛИНА

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Налягане	[MPa]	0,6
Мах. изходна температура	[°C]	85
Плащ на трансмитера	[m2]	0,72	0,88
Потокпрезтрансмитера^3)	[W]	14400	17600

3) Средно загряване: изходна температура 70°C, поток 3000 l/h. Вода в мрежата: входна температура 10°C, изходна температура 45°C, поток 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

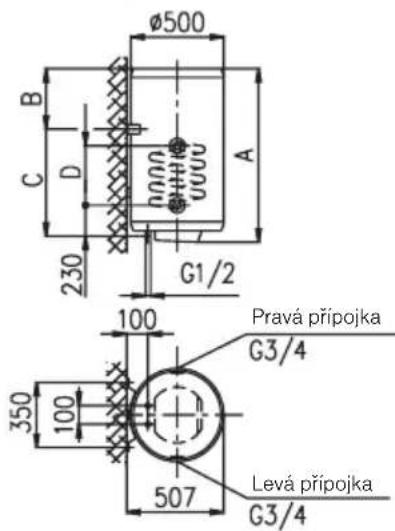

Размер на уреда за монтаж и включване в мм. GBK 80 - 200

GBL 50-80

Входът и изходът за водата са маркирани с различен цвят на тръбите на бойлера. Входът за студената вода е маркиран със синьо, а изходът за топлата - с червено. Бойлерът може да бъде свързан към водата по два начина. Свързването чрез затворена система под налягане позволява захранване на няколко чешми едновременно, докато тазы без налягане - само на едка. В съответствие с избрания начин трябва да се поставят и подходящи кранове. При свързване в отворена система без налягане, преди бойлера трябва да се

монтира защитна клапа, която да не позволява изтичане на вода от резервоара на бойлера, когато водата е централно спряна. При тазы система на свързване да се използва кран, които позволява свободно протичане на водата. Поради разширяването на водата при загряване, налягането в корпуса се увеличава, коего довежда до прокапване на вода от смесителния кран. Ако се опитвате да затегнете крана, за да спрете капещата вода, може само да го повредите, без да постигнете желания резултат.

При затворена система на свързване кранът, който се използва, трябва да бъде под налягане. На входната тръба, поради безопасност, задължително трябва да се сложи вентиля или груда, която це предпазва налягане в нагревателя да не се качи за повече от 0.1 МПа от позволено. При загряване на водата в бойлера налягането в резервоара се повишава и достига стойност, която се установява от защитната клала. Връщане на вода обратно в системата не е възможно, вследствие на коего капни вода могат да кадят от крана. Капещата вода може да бъде спряна от аксесоар, намиращ се под защитната клала. Между бойлера и не възвръщащата се клала не може да бъде монтирана затваряща клала. Изходната трябва трябва да се сложи изпод вентиля на безопасност, тябва да е насочена право надолу, в среда която не замързва.

Когато поради неудобна инсталация няма възможност, водата която кали от обратен вентил за безопасност, да се прекара в канал, може вместо тога да се огради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя. За да се подсигури правилна работа на обратен вентил за безопасност, трябва да се провежда редовен контрол през осеки 2 седмици. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори. От него трябва да изтече вода, коего означава че вентилът работы без грешка.

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Бойлерът може да бъде монтиран без да се използва редуцир вентил, ако налягането в мрежата е по-малко от 0,5 МПа. Ако налягането в мрежата надвиши 1,0 МПа, трябва да се монтират два редуцир вентиля един след друг.. Преди да свържете в електрическата мрежа, напълнете бойлера с вода. При първо пълнене на водата, кранът за топлата вода трябва да бъде отворен. Когато бойлерът е пълен, вода започва да изтича от смесителния кран.


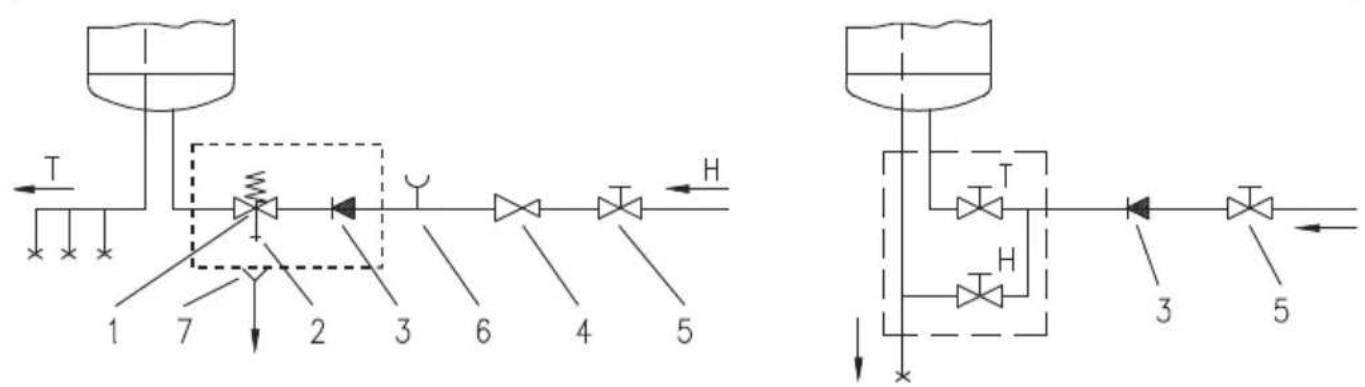

Затворена (под налягане) система
Отворена (гравитационна) система

Ключ:

1 - Защитна клала

2 - Клала за тестване

3 - Клала бе з връщане

4 - Клала за намаляване на налягането

5 - Спираща клала

6 - Част за тестване

7 - Фуния за изхода

Н - Студена вода

T - Топла вода

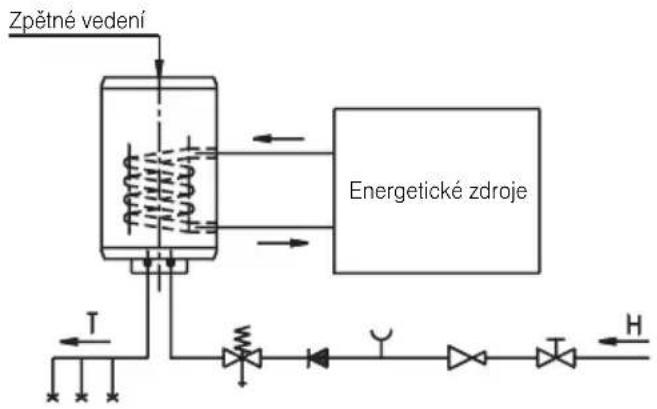

Комбинирания бойлер GBK работы по същия начин като електрическия GB, като е свързан със превключващо устройство за студената вода, коего позволява подаване на вода от алтернативни източници (например, централно парно отопление, цоларни батерии или котле). Двете системы за затопляне - електрическо загряване и с превключване - могат да работяг по отделно или конкурентно. Връзката към източника за вода е решена по същия начин като за бойлерите модел е GB, но трябва да бъде направена връзка и към допълнителния източник на енергия. Входът към превключвателя е оцветен в синьо, а към изхода в червено. GBK бойлерите могат да бъдат свързани към тръбата на топлата вода. Свързването към тазы тръба позволява топлата вода да бъде достъпна едновременно във всички точки. Тазы тръба може да бъде на входа на бойлера и се поставя след свалянето на пласмасовото калаче и развитване на стопера. Този елемент за водопроводнта тръба може да бъде купен от всеки оторизиран дилър на нашите стоки.

ЕЛЕКТРИЧЕСКА ВРЪЗКА

Преди бойперът да се свърже към електрическата мрежа, трябва да бъде поставен кабел. За целта трябва да махнете плочката, която се намира от предната страна на пластмасовото калаче. След като плочката се освободи, в процепа между нея и защитная капан може да бъде пъхната отверка първо от страната на термостата, а след тога и от противоположната. Когато плочката бъде освободена от двете страны, тя се сваля с ръка. За да бъде свалена пластмасовата капачка, трябва да бъде свалено копчето на термостата и да бъдат развиты двата фиксиращи винта. Смяната на пластмасовия капан се правы в обратен ред.

Връзката с електрическата мрежа трябва да бъде направена съгласно съответстващите стандарты. Бойлерът няма вграден компонент, който да го отделя от електрическата мрежа, затова се препоръчва монтиране на ключ, който да спира електричеството към бойлера.

Легенда:

1 - Термостат

2 - Биметална фаза

ВНИМАНИЕ: Преди осеки ремонт е необходимо бойлерът да бъде изключен от електрическата мрежа.

След свързване към електрическата и водната връзка и след първоначален тест, уредът е готов за работа. Като въртите копчето на термостата, коего се намира отпред, Вие определяте желаната температура в диапазон от 25°C до 75°C. Препоръчваме Ви термостаты ы да е в положение "Е", където режимът на работа е най-икономичен и температурата е около 55°C. При тазы температура се губи най-малко топлива и се отлага по-малко варовик на корпуса на бойлера, отколкото при по-високите температуры. Работата на уреда може да се контролира от сигналната лампичка. Тя свети докато бъде достигната избраната температура или уредът бъде изключен от електрическата мрежа. Бойлерът имя вграден термометър, който показва достигнатата температура.

Ако уредът няма да се използва за дълъг период от време, не го изключвайте от електрическата мрежа, но бъдете сигурни че през този период няма да бъде допуснато замръзване като поставите термостата в положение "f". Водата в бойлера ще се поддържа на температура около 10°C. Ако все пак искате да изключите от електрическата мрежа, източете предварително водата от бойлера, за да не замръзне. Задължително да се изключва от електричеството преди изпразване. След тога се отваря вентиля на тръба за топлата вода. Водата изтича от нагревателя чрез доходна тръба. Ппрепоръчва се, за тазы цел на доходната тръба да се монтира подходящ вентил или Т част. Ако тога не е възможно, нагревателя може да се изпразни и чрез вентиля за безопасност и то гака, да се нагласи както по време на тестиране на вентиля. След изпразване чрез доходната тръба, в нагревателя це остане оце малко вода, която це изтече след като одвиете оплътнитела на нагревателя. Почиствайте външността на бойлера с препарат. Не използвайте препараты, които могат да го повредят!

Редовните сервисни прегледи ще удължат живота на бойлера. Препоръчваме Ви първото посещение на серверен техник да бъде направено 2 годины след включване на уреда. При тога посещение трябва да се почисти наслоилият се варовик, чисто количество зависи от качествата на водата и използваната температура. При първото посещение сервисният работник ще определи дата за следващото.

Никого не се опитвайте да отстранявате възникнали повреди сами, а информирайте най-близкая сервизен център.
