Tip proizvoda	Kombinovani (električni i pomoćno grejanje) bojler
Model	GBK100LN
Zapremina	100 L
Nazivni pritisak	0.6 MPa
Prazna težina	56 kg
Pun težina	156 kg
Napajanje	230 V~, 2000 W
Grejni element	Dvostruki potopni grejači od 1000 W
Klasa zaštite	I
Stepen zaštite	IP25
Vreme zagrevanja do 75°C (ulaz 15°C)	3 h 55 min
Mešana voda na 40°C	189 L
Potrošnja energije u pripravnosti	1.58 kWh/24h
Površina izmenjivača toplote	0.88 m²
Toplotni tok izmenjivača toplote	17600 W
Opseg podešavanja temperature	25°C do 75°C
Zaštita od korozije	Emajlirani rezervoar sa magnezijumskom anodom
Instalacija	Montaža na zid, samo uspravni položaj
Vodene veze	Hladni ulaz: G3/4; Topli izlaz: G1/2
Priključak povratne cevi	Gornji ulaz za trenutnu cirkulaciju tople vode
Sigurnosni uređaji	Sigurnosni ventil, nepovratni ventil, bimetalni osigurač
Čišćenje	Blagi deterdžent; izbegavajte abrazivna sredstva
Interval održavanja	Svake 2 godine od strane ovlašćenog servisa

Često postavljana pitanja - GBK100LN GORENJE

Kako da podesim temperaturu na mom Gorenje GBK100LN bojleru?

Okrenite dugme termostata na prednjem poklopcu na željenu temperaturu, između 25°C i 75°C. Radi energetske efikasnosti, postavite na položaj 'E' (približno 55°C).

Zašto voda kaplje iz sigurnosnog ventila?

Tokom zagrevanja, voda se širi i pritisak raste. Sigurnosni ventil ispušta višak pritiska puštajući da kaplje. To je normalno. Da biste smanjili kapanje, možete ugraditi ekspanzioni rezervoar od 3 litra na hladni ulaz vode.

Može li bojler biti instaliran horizontalno?

Ne, model GBK100LN se mora instalirati samo u uspravnom vertikalnom položaju na zidu. Horizontalna instalacija nije dozvoljena jer bi mogla oštetiti bojler.

Kako da ispraznim bojler?

Isključite napajanje, otvorite slavine tople vode, zatim ispustite vodu kroz priključak za ulaz. Ako je ugrađen ventil za pražnjenje, koristite ga. U suprotnom, možete ispustiti vodu preko sigurnosnog ventila otvaranjem njegove test poluge.

Šta znači kombinovani (GBK) bojler?

GBK model ima dodatni izmenjivač toplote koji omogućava zagrevanje vode pomoću spoljnog izvora poput centralnog grejanja, solarnih panela ili toplotne pumpe. I električni grejni element i izmenjivač toplote mogu raditi zajedno ili odvojeno.

Koliko često treba da proveravam magnezijumsku anodu?

Ovlašćeni servis treba da proveri antikorozionu anodu nakon otprilike dve godine upotrebe. Oni će očistiti naslage kamenca i preporučiti sledeću proveru na osnovu kvaliteta vode.

Da li je bezbedno ostaviti bojler uključen sve vreme?

Da, možete ga ostaviti uključenog. Radi uštede energije, postavite termostat na 'E' (55°C). Ako ga ne koristite duže vreme, postavite dugme na '*' (zaštita od smrzavanja, ~10°C) da sprečite smrzavanje bez pražnjenja.

Mogu li sam popraviti bojler?

Ne, nikada ne pokušavajte sami da popravljate. Uvek kontaktirajte ovlašćeni servis kako biste održali sigurnost i garanciju.

Kakva električna veza je potrebna?

Bojler zahteva jednofazno napajanje od 230 V~ sa namenskim prekidačem koji isključuje oba pola sa razmakom kontakata od najmanje 3 mm. Priključak mora izvesti kvalifikovani električar.

Kako da očistim spoljašnjost bojlera?

Koristite blagi rastvor deterdženta i meku krpu. Ne koristite rastvarače, abrazivna sredstva za čišćenje ili grube krpe jer mogu oštetiti površinu.

KORISNIČKI PRIRUČNIK GBK100LN GORENJE

Obrtanjem dugmeta termostata na prednjoj strani kućišta biramo željenu temperaturu vode između 25°C i 75°C. Preporučujemo podešenost temperature vode na poziciju “E”. Takva je podešenost najekonomičnija jer će temperatura vode biti približno 55°C a nastajanje vapnenca i energetski gubici manji nego li pri podešenosti na višu temperaturu.

Захваљујемо се што сте купили наш производ.

Бојлер је израђен у складу са важећим стандардима и званично испитая, за нјега је био издам безбедносни цертификат и цертификат о електромагнетној компатибилности. Основне техничке карактеристике бојлера наведене су на плочици која је залепљена између његових прикључних цеви за воду. Прикључивање бојлера на водовод и електричну мрежу мора обавити одговарајуће стручно обучено лице. Интервенције у унутрашњости бојлера ради поправке, отклањања каменца, провере или замене антикорозивне заштитне аноде може изводити само овлашћена сервисна служба.

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид или под одговарајућим вијцима. На зид га причврстите помоћу два завртња за зидове, који имају номинални промер од најмање 8 мм. Ако су зид или плафон слабе носивости, место на коме монтирате бојлер морате на одговарајући начин ојачати. Бојлери GBK причвршћuju се на зид искључиво усправно. Водоравно се могу причврстити на плафон само бојлери GBL 50 и GBL 80. Причвршћивање овин бојлера на зид или под није исправно и може довести до квара бојлера.

Тип	GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D			GBK 120 L/D GBK	150 L/D GBK 200 L/D
Модел	GBL 50 N GBL 80 N GBK 80		LN/RN GBK 100	LN/RN GBK 120 L	LN/RN GBK 150 LN	RN GBK 200 LN/RN
Запремина [I]	50	80	80	100	120	150	200
Називни притисак [MPa]	0,6
Тежина / напунјен водам [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Антикорозивна заштита котла	Емајлиран / Mg анода
Снага електричног грејача [W]	2000
Напои напајања [V~]	230
Класа заштите	I
Степей заштите	IP 25
Време загревања до 75°C ^1) [h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Количина мешане воде при 40°C [I]	80	117	151	189	226	276	360
Потрошња енергије ^2) [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 15°C.
2) Губици енергије при одржавању константне температуре воде у бојлеру на 65°C ако је температура окалине 20°C, мерено по DIN 44532.

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Називни притисак [MPa]	0,6
Највена улазна температура течности за грејање [°C]	85
Површина измењивача [m2]	0,72	0,88
Топлотна Снага измењивача топлоте3) [W]	14400	17600

3) Течност за грејање: улазна температура 70°C, проток 3000 l/h.
Санитарна вода: улазна температура 10°C, излазна температура 45°C, проток 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

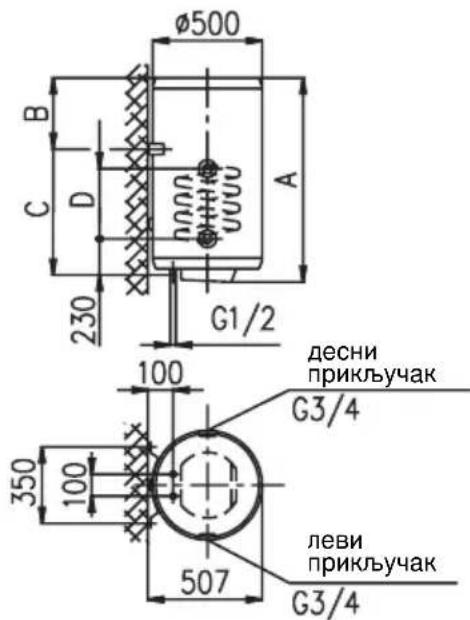

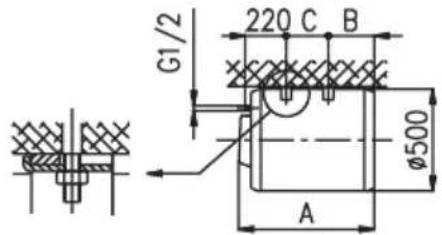

Прикључне и монтажне мере бојлера (мм).

GBK 80 - 200

GBL 50-80

Цеви бојлера за довод и одвод воде означене су бојом. Довод хладне воде је означен плаво, а одвод топле воде црвено. Бојлер се може прикључити на водсовод на два начина. Затворены систем прикључивања, под притиском, омогућава коришћење топле воде на више места потрошње, док отворены систем прикључивања, без притиска, дозвољава само једно место потрошње. Батерије за воду на местима потрошње морају одговарати одабраном систему прикључивања.

Код система без притиска (отворены систем) треба на улазу воде у

бојлер уградити сигурносни вентил којим се спречава отицање воде из котла у случају нестанка воде у водоводу. У овом систему прикључивања морају се на месту потрошње користити батерије за проточны бојлер. Загревањем се запремина воде повећава и долази до преливања и капања воде из батерије. Снажним завртањем славине на батерији нећете зауставити капање, а можете оштетити батерију. Код система под притиском (затворены систем), на местима потрошње морају се користити батерије за воду под притиском. На одоводну цев треба ради сигурности рада обавезно уградити сигурносни вентил или сигурносну компоненту, која спречава пораст шпритиска у котрлу за више од 0,1 МПа изнад нормалног. Загревањем воде притисак у котлу расте до границе постављене на сигурносном вентилу. Ако притисак пређе 7 бара вода капље из отвара на сигурносном вентилу јер је враћање воде у водовод онемогућено. Ову воду можете одвести у канализацију постављањем легка испод сигурносног вентиля. Одводна цев, смештена под испустом сигурносног вентиля, мора да буре намештена у смеру право надоле и у околини где не смрзава.

У случају ако због неодговарајуће изведене инсталације немате могућности да воду која кала из повратног сигурносног вентиля спроведете у одвод, капање можете да избегнете тако да на доводку цев грејача уградите експанзионе посуде волумена од 31. За правилам рад повратног сигурносног вентиля морате да га сами редовно контролирате сваких 14 дана. Код проверавања, помицањем ручке или одвијањем матице завртња (овисно о типу завртња) отворите истицање из повратног сигурносног вентиля. При томе, кроз млазницу вентиля за истицање мора протећи вода, што је знак да је вентил беспрекоран.

Између бојлера и сигурносног вентиля не сме се уградити вентил за затварање воде јер би се тине онемогућило деловање сигурносног вентиля.

Бојлер се може без уградње редукторског вентиля прикључити на кућну водоводну инсталацију ако је притисак воде у инсталацији нижи од 0,5 МПа. Ако је притисак воде изнад 1,0 МПа морате уградити два редукторска вентиля један иза другое.


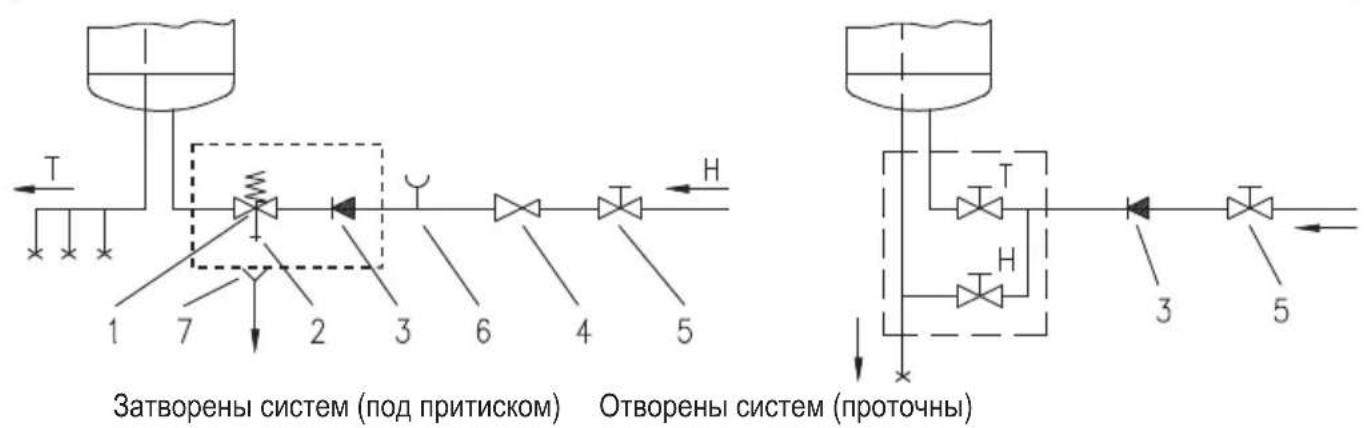

Легенда:

1 - Сигурносни вентил
2 - Вентил за тестирање
3 - Неповратни вентил
4 - Вентил за редукцију притиска
5 - Запорни вентил
6 - Тестни наставак
7 - Цевак са приклъучком на одвод
Н- Хладна вода
T - Топла вода

Комбиновани бојлер GBK ради на исти начин као електрични бојлер GB, с тим да има додатно уgraђен измењивач топлоте којим се санитарна вода може загревати помоћу других извора енергије као што су централно грејање, колектори сунчане енергије и топлотне пумпе. Системы загревања помоћу електричног грејача и измењивача топлоте могу радити истовремено или индивидуално. Комбиновани бојлер прикључите на водовод на исти начин као бојлер GB, а затим га прикључите на додатни извор енергије. Улаз медијума додатног извора енергије у измењивач топлоте означен је црвеном, а излаз плавом бојом. Бојлери GBK могу се везати и на повратни вод топле воде. Повратни вод топле воде обезбеђује топлу воду истовремено на свим славинама и у сваком тренутку. Повратни вод вежите на прикључак на горњој страны бојлера. Претходно одстраните пластичны поклопац и одвијте заптивни чеп са прикључка. Елементи повратног вода могу се накнадно набавити код овлашћених продаваца наших производя.

Да би се кабл за напајање струјом из мреже прикључио на бојлер, треба прво са бојлера скинуты пластичны заштитни поклопац. Скидање поклопца изведите на следећи начин: Пажљиво увуците шрафцигер у отворе између плочице уметнуте на предњој страны поклопца и заштитне кале, најпре у отвар на страны термостата а затим на супротној страны. Кад је плочица ослобођена са обе стране једноставно је скините рукам. Скините заштитни поклопац тако што ћете одстранити дугме термостата и одвити оба вијка. Поступок намештања пластичное заштитног поклопца одвија се у obrнутом редоследу. Прикључивање бојлера на електричну мрежу мора се обавити у складу са стандардима који важе за електричне инсталације. Пошто бојлер нема уређај којим би се могло трајно искључити из електричне мреже, кабл за напајање треба водити преко прекидача који прекида оба пола напајања и има најмање 3 mm размаха између контаката код су отворены.

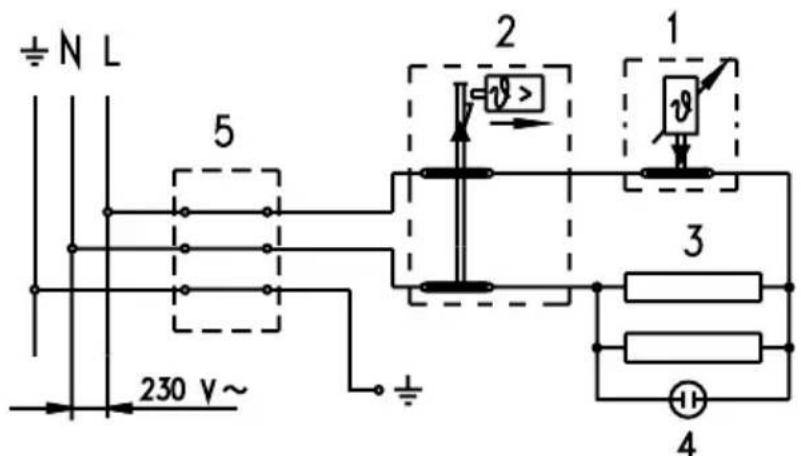

Легенда:

1 - Термостат

2 - Биметални осигурач

3 - Грејач (2 x 1000 W)

4 - Контролна светилька

5 - Прикључне клене

L -Фаза

N - Неутрални вод

⊥ - Уземљење

УПОЗОРЕЊЕ: Пре сваке интервенције у унутрашњости бојлера обавезно искључите бојлер из електричне мреже!

Бојлер је спреман за употребу чим га прикључите на водовод и електричну мрежу. Окретањем дугмета термостата које се налази на предњој страни заштитног поклопца бирате жељену температуру воде од 25 до 75°C. Препоручујемо да дугме поставите у положај "E" јер је то најекономичнији положај при којем је температура воде око 55°C, а таложење каменца и топлотни гугубици су мањи него при вишим температурама. Контролна лампица је индикатор да електрични грејач ради. Бојлери имају уgraђен термометар који показује температуру воде.

Ако бојлер не намеравате да користите дуже време обезбедите воду од замрзавања тако што ћете бојлер оставити укључен, са термостатом у положају “*”. У том положају бојлер ће одржавати температуру воде од приближно 10°C. Ако бојлер искључите а постоји опасност да се вода замрзне, испустите воду из бојлера. Пре испуштања воде бојлер треба обавезно искључити из електричне мреже. Након тога на једној од батерија за мешање отворимо ручицу за топлу воду, која је прикључена на бојлер. Воду из бојлера испустимо кроз доводну цев. У ту сврху препоручујемо да између сигурносног вентила и доводне цеви уградите одговарајући испусни вентил или пак Т део. Ако то не иде, бојлер можете даиспразните и кроз испуст на сигурносном вентилу и то тако да полугу гу односно вртљиву капицу вентила поставите у положај као приликом тестирања вентила. Након испуштања воде из бојлера кроз доводну цев, у бојлеру ће остати још мало воде коју можете да испустите одвртањем прирубнице грејача. Спољне површине бојлера чистите благим раствором прашка за прање. Не употребљавајте разреТјиваче ни груба средства за чишћење.

Редовним сервисним прегледима обезбедићете несметан рад и дужи век трајања бојлера. За прерђали котао гаранција важи само ако сте редовно спроводили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер, који тај захват региструје на гарантном листу производа. Приликом прегледа служба ће установити истрошеност антикорозивне заштитне аноде и по потреби очистити каменац који се наталожио у котлу. Количина наталоженог каменца зависи од квалитета, количине и температуре потрошене воде. После прегледа бојлера сервисна служба ће препоручити датум следеће контроле.

Молимо вас да евентуалне кварове бојлера не поправљате сами већ да их пријавите најближој овлашћеној сервисној служби.
