Typ výrobku	Kombinovaný (elektrický a přídavné vytápění) ohřívač vody
Model	GBK100LN
Objem	100 L
Jmenovitý tlak	0,6 MPa
Hmotnost prázdná	56 kg
Hmotnost plná	156 kg
Napájení	230 V~, 2000 W
Topné těleso	Dvě ponorná topná tělesa o výkonu 1000 W
Třída ochrany	I
Stupeň krytí	IP25
Doba ohřevu na 75 °C (přívod 15 °C)	3 h 55 min
Smíšená voda při 40 °C	189 L
Spotřeba energie v pohotovostním režimu	1,58 kWh/24h
Plocha výměníku tepla	0,88 m²
Tepelný tok výměníku tepla	17600 W
Rozsah nastavení teploty	25 °C až 75 °C
Ochrana proti korozi	Smaltovaná nádrž s hořčíkovou anodou
Instalace	Nástěnné, pouze svislá poloha
Vodní připojení	Přívod studené vody: G3/4; Výstup teplé vody: G1/2
Připojení vratného potrubí	Horní vstup pro okamžitou cirkulaci teplé vody
Bezpečnostní zařízení	Pojistný ventil, zpětný ventil, bimetalová pojistka
Čištění	Mírný čisticí prostředek; vyhněte se abrazivním prostředkům
Interval údržby	Každé 2 roky autorizovaným servisem

Často kladené otázky - GBK100LN GORENJE

Jak nastavit teplotu na mém ohřívači vody Gorenje GBK100LN?

Otočte knoflíkem termostatu na předním krytu na požadovanou teplotu, mezi 25 °C a 75 °C. Pro energetickou účinnost nastavte do polohy 'E' (přibližně 55 °C).

Proč kape voda z pojistného ventilu?

Během ohřevu voda expanduje a tlak stoupá. Pojistný ventil uvolňuje přetlak kapáním. To je normální. Pro snížení kapání můžete nainstalovat expanzní nádobu o objemu 3 litry na přívod studené vody.

Lze ohřívač vody instalovat vodorovně?

Ne, model GBK100LN musí být instalován pouze ve svislé poloze na stěnu. Vodorovná instalace není povolena, protože by mohla poškodit ohřívač.

Jak vypustit ohřívač vody?

Odpojte napájení, otevřete kohoutky teplé vody a poté vypouštějte přes přívodní připojení. Pokud je nainstalován vypouštěcí ventil, použijte jej. Jinak můžete vypouštět přes pojistný ventil otevřením jeho testovací páky.

Co znamená kombinovaný (GBK) ohřívač vody?

Model GBK má dodatečný výměník tepla, který umožňuje ohřívat vodu pomocí externího zdroje, jako je ústřední topení, solární panely nebo tepelné čerpadlo. Elektrické topné těleso a výměník tepla mohou pracovat společně nebo samostatně.

Jak často bych měl kontrolovat hořčíkovou anodu?

Autorizovaný servis by měl zkontrolovat antikorozní anodu po asi dvou letech používání. Vyčistí usazeniny vodního kamene a doporučí další kontrolu na základě kvality vody.

Je bezpečné nechat ohřívač vody stále zapnutý?

Ano, můžete jej nechat zapnutý. Pro úsporu energie nastavte termostat na 'E' (55 °C). Pokud jej nebudete delší dobu používat, nastavte knoflík na '*' (ochrana proti mrazu, ~10 °C), abyste zabránili zamrznutí bez vypouštění.

Mohu ohřívač vody opravit sám?

Ne, nikdy se nepokoušejte o opravy sami. Vždy kontaktujte autorizovaný servis, abyste zachovali bezpečnost a záruku.

Jaké elektrické připojení je vyžadováno?

Ohřívač vody vyžaduje jednofázové napájení 230 V~ s vyhrazeným spínačem, který odpojí oba póly s mezerou kontaktu alespoň 3 mm. Připojení musí provést kvalifikovaný elektrikář.

Jak čistit vnější povrch ohřívače vody?

Použijte mírný roztok čisticího prostředku a měkký hadřík. Nepoužívejte rozpouštědla, abrazivní čisticí prostředky nebo hrubé hadříky, protože by mohly poškodit povrch.

NÁVOD K OBSLUZE GBK100LN GORENJE

Vážený zákazníku, děkujeme Vám, že jste se rozhodl zakoupit si nás výrobek. ZADAME VÁS, ABYSTE SI PRED VEŠTAVBOU A PRVNÍM POUŽITÍM OHRÍVAČE VODY DUKLADNÉ PROCETL TENTO NAVOD

TOTO ZAŘÍZENÍ NENÍ URČEN PRO POUŽITÍ OSOBAMI (VČETNĚ DĚTÍ) S SNÍŽENÝM TĚLEŠNĚHO, SMYSLOVĚHO NEBO DUŠEVNÍCH SCHOPNOSTÍ, NEBO NEDOSTATEČNÉ ZKUŠENOSTÍ A ZNALOSTI, ANIZ BY JIM BYLO UMOŽNĚNO DOZÓR NEBO POKYNY TYKAJÍCÍ SE POUŽIVÁNÍ TOHOTO ZAŘÍZENÍ OSOB ODPOVĚDNÁ ZA JEJICH BEZPEČNOST.

DĚTI BY MĚLY BÝT POD DOHLEDEM, ABY SE ZAJISTILO, ŽE NEBUDOU HRÁT SE SPOTREBIČEM.

Ohřívač je vyroben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jeho základní technické vlastnosti jsou uvedeny v tabulce nalepené mezi připojovacími trubkami aparátu. Připojovat ohřívač vody k vodovodní a elektrické sítí může pouze k tomu vyškolený odborník. Kontrolu jeho činnosti, opravy a odstraňování vodního kamene a zkoušku nebo výměnu protikorozní ochranné anody může provádět pouze autorizovaná servisní služba.

VESTAVBA

Ohřívač vody zabudujte co nejblíže k místím odběru. Bojler připevníte ke stěně šrouby určenými pro zed', nominálního průměru minimálně 8 mm. Stěny a stropy, které mají slabší nosnost, je třeba v místě, kam hodláte topné těleso pověsit, vhodně zesílit. Topné těleso GBK lze na stěnu upevňovat pouze ve svislé poloze. Vodorovně lze připevnit na strop pouze topná tělesa typu GBL 50 a GBL 80. Upevnění těchto topných těles na stěnu nebo na zem není vhodné, protože tím může dojít k jejich poškození.

TECHNICKÉ VLASTNOSTI OHŘÍVAČE

Typ	GBL 50 GB	80 GBK 80 L/D	GBK 100 L/D GBK	120 L/D GBK 150 L/D GBK 200 L/D
Model	GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Objem [l]	50	80	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Protikorozni ochrana kotle	Emailováno & Mg anoda
Příkon elektrického ohřívače [W]	2000
Napětí [V~]	230
Třída ochranny	I
Stupeň ochranny	IP 25
Doba ohřevu na teplotu 65°C ^1) [h]	0,90	1,60	2,57	3,26	3,82	4,79	6,39
Spotřeba energie do 65°C ^2) [kWh ]	1,90	3,19	5,14	6,53	7,64	9,58	12,78
Množství smíšéné vody při 40°C [l]	80	117	151	189	226	276	360
Tepelné ztráty [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50
Energetická třída	G	F	G	G	F	F	E

1) Doba ohřevu celkového objemu elektrického ohřívače při vstupní teplotě studené vody z vodovodu 15°C.

2) Spotřeba energie při udržování konstantní teploty vody v ohřívači 65°C a při teplotě okolí 20°C, měřeno podle DIN 44532.

TECHNICKÉ VLASTNOSTI VODIČE TEPLOTY

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Jmenovitý výkon	[MPa]	0,6
Nejvyšší vstupní teplota hřevného média	[°C]	85
Povrch vodiče	[m2]	0,72	0,88
Průtok teploty vodiče teploty3)	[W]	14400	17600

3) Hřevné médium: vstupní teplota 70°C, průtok 3000 l/h.

Sanitární voda: vstupní teplota 10°C, výstupní teplota 45°C, průtok 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D 34	0 416	416	416	416

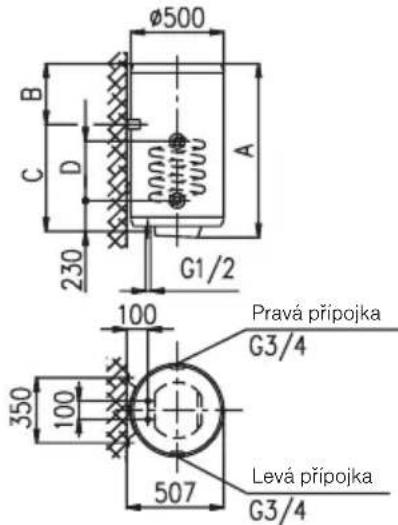

Míry pro zapojení a montáž [mm]. GBK 80 - 200

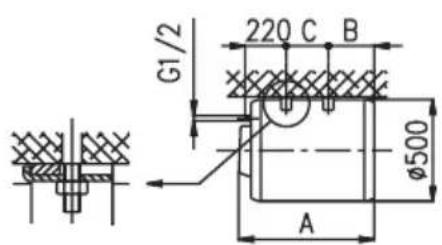

GBL 50-80

PŘIPOJENÍ NA VODOVODNÍ SÍŤ

Přívod a odvod vody je na trubkách aparátu označen barevnými koncovkami. Přívod studené vody je označen modrou a odvod teplé vody červenou barvou.

Ohřívač vody lze připojit k vodovodní síti dvěmi způsoby. Uzavřený, tlakový systém připojení umožňuje odběr vody na více odběrových místech, zatímco otevřený, průtokový systém umožňuje pouze jedno odběrové místo. Vzhledem k zvolenému systému přípojení si musíte pořídit i vhodné směšovací baterie. Při otevřeném,

průtokovém systému je potřeba před ohřívací těleso zabudovat bezpečnostní ventil, který zamezuje vytékání vody z kotle v případě přerušení dodávky vody. U tohoto systému připojení musíte použít průtokovou směšovací baterii. V ohřívači vody se z důvodu ohřívanání objem vody zvětšuje a to způsobuje kapání vody z trubky směšovací baterie. Silným utahováním ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen poškodit směšovací baterii. Při uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové směšovací baterie. Na dotokovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Během ohřívání vody v ohřívači se zvyšuje v kotli její tlak tak dlouho až dosáhne hranici nastavenou na bezpečnostním ventilu. Protože zpětný ventil zamezí vracení vody zpět do vodovodní sítě, může dojít ke kapání vody na odtokovém otvoru bezpečnostního ventilu. Kapající vodu můžete odvést přes sběrný nástavec, umístěný pod bezpečnostním ventilem, do odtoku. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti kde nemrzne a musí být obrácena směrem dolů. V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním expanzní nádoby o obsahu 3 l na dotokové trubce bojleru.

Pro správnou činnost zpětného bezpečnostního ventilu musíte sami provádět řádné kontroly za každých 14 dní. Při kontrole musíte pohybem ručky nebo odšroubováním matky ventilu (závisí na typu ventilu) otevřít výtok ze zpětného bezpečnostního ventilu. Přitom musí vytéci přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.

Mezi aparát a bezpečnostní ventil nemontujte uzavírací ventil, protože tím vyloučite funkci bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než 0,5 MPa. V případě, že tlak přesahuje 1,0 MPa, musíte zabudovat dva redukční ventily za sebou. Před připojením k elektrické síti musíte aparát nejdříve naplnit vodou. První plnění provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když se na odtočné trubce směšovací baterie objeví voda.
    end

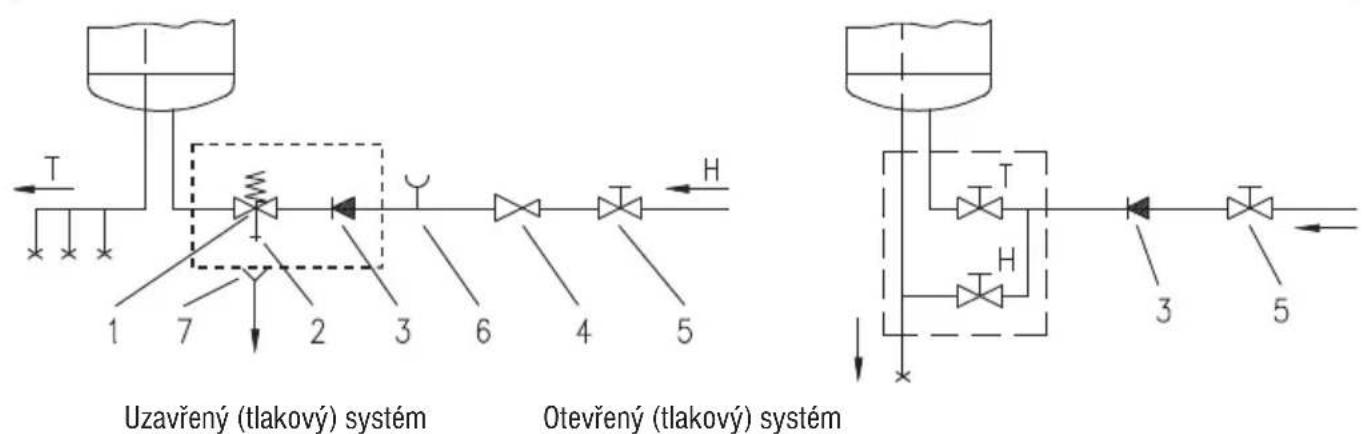

Legenda:

1 - Bezpečnostní ventil
2 - Zkušební ventil
3 - Nevratný ventil
4 - Redukční tlakový ventil
5 - Uzavírací ventil
6 - Zkušební nástavec
7- Trychtýř s přípojkou do odpadu

H - Studená voda

T - Teplá voda


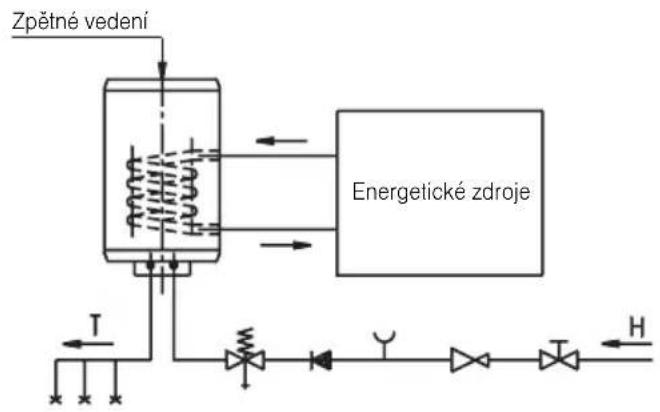

Kombinované topné těleso na ohřev vody GBK pracuje stejně, jako elektrické topné těleso na ohřívání vody GB, má však pouze dodatečně integrován výměník tepla na ohřívání sanitární vody pomocí jiných energetických zdrojů (např. ústřední topení, sluneční kolektor, nebo tepelné čerpadlo). Systémy ohřívání elektrickým topným tělesem a tepelným výměníkem mohou pracovat současně, nebo každý zvlást. Kombinovaný ohřívač vody připojte na vodovodní síť stejným způsobem, jako topné těleso GB, a kromě toho jej připojte také na dodatečný energetický zdroj. Vstup topného média do tepelného výměníku je označen červenou barvou a výstup modrou.

Topná tělesa GBK lze spojovat také na zpětné vedení teplé vody. Zpětné vedení teplé vody umožňuje, aby byl na všech odběrných místech zároveň a stále dostatek teplé vody. Zpětné vedení připojte na přípojku na vrchní straně topného tělesa. Před zapojením je třeba sejmout umělohmotnou zátku a odšroubovat těsnící čep na vrchní straně topného tělesa. Prvky zpětného vedení lze zakoupit u autorizovaných prodejců našich výrobků.

PŘIPOJENÍ NA ELEKTRICKOU SÍŤ

Před připojením na elektrickou síť je třeba do topného tělesa zabudovat přípojný kabel, proto musíte sejmout ochranný umělohmotný kryt. To uděláte tak, že odstraníte destičku, která se nachází na přední straně krytu. Destičku uvolněte tak, že do otvoru mezi destičku a ochrannou čepici nejdříve u spínače termostatu a pak ještě podél spínače zatlačíte šroubovák. Když destičku uvolníte na obou stranách, můžete ji vyjmout rukou. Abyste mohli sejmout ochranný kryt, musíte odstranit ještě spínač termostatu a odšroubovat oba upevňovací šrouby. Způsob umistování ochranného plastického krytu probíhá v opačném pořadí. Připojení topného tělesa na elektrickou síť musí probíhat v souladu s normami elektrického vedení. Protože topné těleso nemá prvek, který by jej trvale odpojil od elektrické sítě, je třeba na kabelovém propojení mezi ním a trvalým vedením zabudovat takový spínač, který přerušuje oba póly napájení a má mezi otevřenými kontakty průchod nejméně 3 mm.

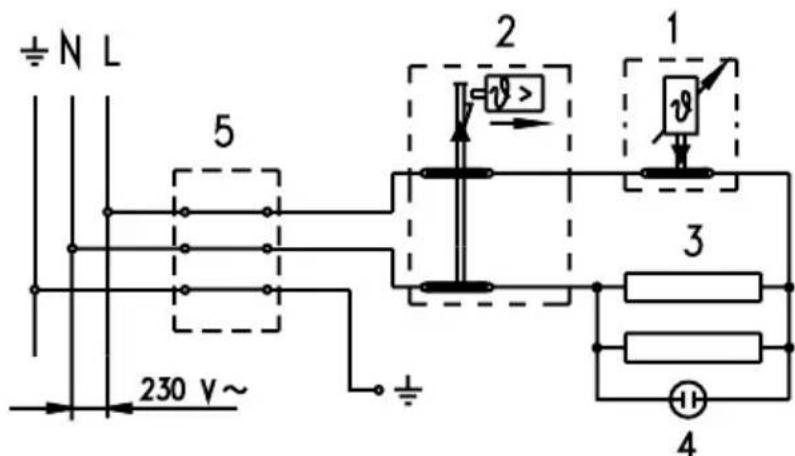

Legenda:

1 - Termostat
2 - Tepelná pojistka
3 - Ohřívač (2 x 1000 W)
4 - Kontrolní světélko
5 - Přípojná svorka

L - Fázový vodič

N - Neutrální vodič

12 - Ochranný vodič

UPOZORNĚNÍ: Před jakýmkoliv zásahem do nitra topného tělesa je třeba přístroj odpojit od přívodu elektrické sítě!

POUŽÍVÁNÍ A ÚDRŽBA

Po připojení k vodovodní a elektrické síti je aparát připraven k použití.

Otáčením ovladače termostatu, který je na přední straně ochranného víka, volíte požadovanou teplotu vody mezi 25 a 75°C. Doporučujeme nastavení do polohy “E”, která je nejúspornější. Teplota vody bude přibližně 55°C, vylučování vodního kamene a tepelné ztráty budou menší než při nastavení na vyšší teploty.

Činnost elektrického ohřívacího tělesa ukazuje kontrolka. Na obvodu ohřívače je umístěn také teploměr, který ukazuje teplotu vody v kotli.

V případě, že aparát nebudete delší dobu používat, zabránite zmrznutí jeho obsahu tím způsobem, že jej neodpojíte z elektrické sítě a přitom ovladač termostatu nastavíte na polohu “*”. Při tomto nastavení bude ohřívač udržovat teplotu přibližně kolem 10°C. Pokud chcete aparát odpojit z elektrické sítě, musíte z kotle vypustit veškerou vodu. Před vypouštěním vody z ohřívače je potřeba jej vypnout ze sítě. Potom otevřeme kohoutek pro teplou vodu na jedné od míchacích baterií, která je připojena na ohřívač. Vodu z ohřívače vypustíme přes přítokovou trubku. Za tím účelem vám doporučujeme, aby jste mezi pojistný ventil a přítokovou trubku zabudovali příslušný výtokový ventil nebo T kus. Jestliže tak neučiníte, potom můžete ohřívač vyprázdnit také přes pojistný ventil tím způsobem, že postavíte páku nebo otáčivé víko ventilu do polohy jako u testování ventilu. Po vypustění vody z ohřívače přes přítokovou trubku zůstane v ohřívači ještě menší množství vody, které vyprázdníte po odšroubování příruby hořáku.

Ohřívač zvenku čistěte jemným roztokem saponátu. Nepoužívejte ředidla a hrubé čisticí prostředky.

Pravidelnými servisními kontrolami si zajistíte bezvadnou činnost a dlouhou životnost ohřívače. První kontrolu by měla provést autorizovaná servisní služba přibližně dva roky po montáži. Při kontrole vyzkouší opotřebovanost antikorozní ochranné anody a podle potřeby očistí vodní kámen, který se shromáždil v kotli, vzhledem ke kvalitě, množství a teplotě použité vody. Servisní služba Vám po zkontrolování ohřívače s ohledem na jeho zjištěný stav doporučí datum další kontroly.

Prosíme Vás, abyste případné závady ohřívače vody neopravovali sami, ale vyrozuměli o nich nejbližší autorizovanou servisní slubu.
