Toote tüüp	Kombineeritud (elektri- ja lisaküttega) veesoojendi
Mudel	GBK100LN
Maht	100 L
Nominaalne rõhk	0.6 MPa
Tühimass	56 kg
Täismass	156 kg
Toiteallikas	230 V~, 2000 W
Kütteelement	Kahekordsed 1000 W sukelduskütteseadmed
Kaitseklass	I
Kaitsetase	IP25
Kütteaeg 75°C-ni (sisenev vesi 15°C)	3 h 55 min
Segatud vesi 40°C juures	189 L
Ooterežiimi energiatarve	1.58 kWh/24h
Soojusvaheti pind	0.88 m²
Soojusvaheti soojusvoog	17600 W
Temperatuuri seadistusvahemik	25°C kuni 75°C
Korrosioonikaitse	Emailitud paak magneesiumanoodiga
Paigaldus	Seinale paigaldatav, ainult püstiasendis
Veeühendused	Külm sisend: G3/4; Kuum väljund: G1/2
Tagasivoolutoru ühendus	Ülemine sisend koheseks sooja vee tsirkulatsiooniks
Ohutusseadised	Kaitseklapp, tagasilöögiklapp, bimetallkaitse
Puhastamine	Leige pesuvahendiga; vältida abrasiive
Hooldusintervall	Iga 2 aasta järel volitatud teeninduse poolt

Korduma kippuvad küsimused - GBK100LN GORENJE

Kuidas seadistada temperatuuri minu Gorenje GBK100LN veesoojendil?

Pöörake termostaadi nuppu esipaneelil soovitud temperatuurini, vahemikus 25°C kuni 75°C. Energiatõhususe huvides seadke asendisse 'E' (umbes 55°C).

Miks tilgub vett kaitseklapist?

Kuumutamise ajal vesi paisub ja rõhk tõuseb. Kaitseklapp vabastab liigrõhu tilkumise teel. See on normaalne. Tilgutamise vähendamiseks võite paigaldada 3-liitrise paisupaagi külma vee sisselaskeavale.

Kas veesoojendit saab paigaldada horisontaalselt?

Ei, GBK100LN mudel tuleb paigaldada ainult vertikaalses püstiasendis seinale. Horisontaalne paigaldus pole lubatud, kuna see võib kahjustada kütteseadet.

Kuidas veesoojendit tühjendada?

Ühendage toide, avage kuumaveekraanid, seejärel tühjendage sisselasketoru kaudu. Kui on paigaldatud tühjendusventiil, kasutage seda. Vastasel juhul võite tühjendada kaitseklapi kaudu, avades selle testhooba.

Mida tähendab kombineeritud (GBK) veesoojendi?

GBK mudelil on täiendav soojusvaheti, mis võimaldab vett soojendada välise allika, näiteks keskkütte, päikesepaneelide või soojuspumba abil. Nii elektriline kütteelement kui ka soojusvaheti saavad töötada koos või eraldi.

Kui tihti peaksin kontrollima magneesiumanoodi?

Volitatud teenindus peaks kontrollima korrosioonivastast anoodi umbes kahe aasta pärast. Nad puhastavad lubjaladestused ja soovitavad järgmist kontrolli vastavalt vee kvaliteedile.

Kas veesoojendit on ohutu pidevalt sisselülitatuna hoida?

Jah, võite selle sisse jätta. Energiasäästu huvides seadke termostaadi nupp asendisse 'E' (55°C). Kui te seda pikemat aega ei kasuta, keerake nupp asendisse '*' (külmakaitse, ~10°C), et vältida külmumist ilma tühjendamata.

Kas saan veesoojendit ise parandada?

Ei, ärge kunagi proovige ise parandada. Pöörduge alati volitatud teeninduse poole, et säilitada ohutus ja garantii.

Milline elektriline ühendus on vajalik?

Veesoojendi vajab 230 V~ ühefaasilist toidet eraldi lülitiga, mis katkestab mõlemad poolused vähemalt 3 mm kontaktvahega. Ühenduse peab tegema kvalifitseeritud elektrik.

Kuidas puhastada veesoojendi välispinda?

Kasutage leiget pesuvahendi lahust ja pehmet lappi. Ärge kasutage lahusteid, abrasiivseid puhastusvahendeid ega karedaid lappe, kuna need võivad pinda kahjustada.

KASUTUSJUHEND GBK100LN GORENJE

Lugupeetud ostja! Täname teid meie toote omandamise eest!

ENNÉ PAIGALDAMIST JA ESMAKORDSET KASUTAMIST LUGEGE NEED JUHISED HOOLIKALT LÄBI

SEE SEADE EI SAADETA INIMESTELE KASUTAMISEKS (SEALHULGAS LAPSED) PIIRATUD FÜÜSILISE, MEELELISE VÖI VAIMSEID VÕIMEID, VÖI SELLE PUUDUMISE KOGEMUSED JA TEADMISED, KUI NAD ON ANTUD JÄRELEVALVE VÖI JUHENDID SEADME KASUTAMISE SUHTES ISIK VASTUTAB NENDE OHUTUSE.

LASTE PEAB JÄLGIMA TAGAMAKS, ET NAD EI MÄNGI SELLISE SEADME.

See kuumaveeboiler on toodetud kooskõlas rakendatavate standarditega ja läbinud vastavate ametivõimude poolt korraldatud katsed – vt. Ohutussertifikaat ning Elektromagnetilise ühilduvuse sertifikaat. Kuumaveeboileri põhilised tehnilised andmed on esitatud ühendustorude vahele liimitud andmeplaadil. Kuumaveeboilerit võib vee- ja elektrivõrguga ühendada vaid vastava väljaõppega spetsialist. Kuumaveeboileri lahtivõtmine remondiks, katlakivi eemaldamiseks ja korrosioonikaitseanoodi kontrollimiseks või vahetamiseks on lubatud vaid volitatud hooldustöökojas.

PAIGALDUS

Paigaldage kuumaveeboiler toruühendustele nii lähedale kui võimalik. Kinnitage kuumaveeboiler seina külge sobivate, vähemalt 8 mm läbimõõduga ankurpoltide abil. Kui sein ei suuda taluda veega täidetud kuumaveeboileri kolmekordset kaalu, tuleb seina see osa, millele kuumaveeboiler paigaldatakse, sobival viisil tugevdada. Kuumaveeboilereid GBK võib seinale paigaldada vaid vertikaalasendis. Üksnes nudeleid GBL 50 ja GBL 80 võib kinnitada horisontaalselt lae külge. Neid kuumaveeboilereid ei tohi paigaldada seinale või põrandale, vastasel juhul võivad küttekehad kahjustada saada.

KUUMAVEEBOILERITE TEHNILISED OMADUSED

Tüüp

GBL 50

GBL 80

GBK 80

L/D

GBK 100

L/D

GBK 120

L/D

GBK 150

L/D

GBK 200

L/D

Mudel

GBL 50 N

GBL 80 N

GBK 80

LN/RN

GBK 100

LN/RN

GBK 120

LN/RN

GBK 150

LN/RN

GBK 200

Maht [l]

50

80

80

100

120

150

200

Nimirõhk [MPa]

0,6

Kaal/veega täidetult [kg]

27/77

33/113

51/131

56/156

62/182

72/222

90/290

Paagi korrosioonikaitse

Email/Mg anood

Elektrilise küttekeha võimsus [W]

2000

Ühenduspinge [V~]

230

Kaitseklass

I

Kaitseaste

IP 25

Kuumenemisaeg temperatuurini 75°C ^1) [h]

1^55

3^05

3^05

3^55

4^35

5^45

7^40

Seguvee kogus 40°C juures [l]

80

117

151

189

226

276

360

Voolutarve ^2) [kWh/24h]

1,20

1,46

1,39

1,58

1,77

2,05

2,50

1) Kuumaveeboileri kogumahu soojendusaeg elektrilise sukelküttekeha abil juhul, kui veevärgivee sisenemistemperatuuriks on 15 °C.

2) Voolutarve kuumaveeboileris oleva vee temperatuuri hoidmiseks tasemel 65 °C ümbritseva keskkonna temperatuuri 20 °C juures, mõõdetuna vastavalt DIN 44532.

SOOJUSVAHETI TEHNILISED OMADUSED

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Nimirõhk [MPa]	0,6
Soojuskanduri maks. sisselasketemperatuur [°C]	85
Soojuse ülekandepind [m2]	0,72	0,88
Soojuse ülekandja soojusvoog3) [W]	14400	17600

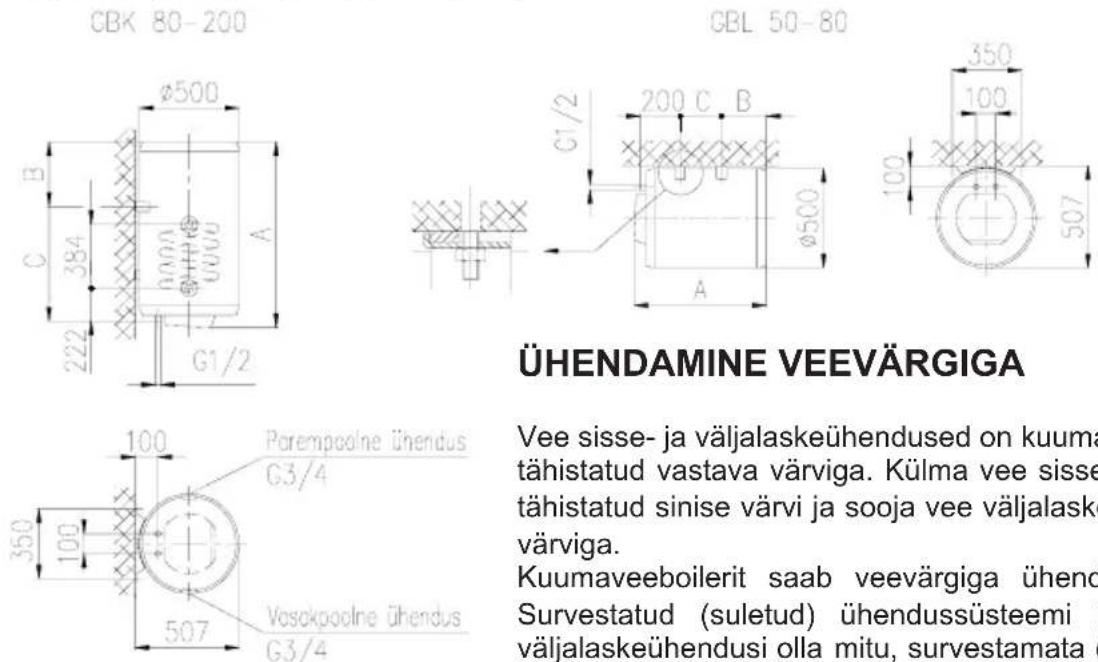

Paigaldus- ja ühendusmöötmed (mm)

ÜHENDAMINE VEEVÄRGIGA

Vee sisse- ja väljalaskeühendused on kuumaveeboileri torudel tähistatud vastava värviga. Külma vee sisselaskeühendus on tähistatud sinise värv ja sooja vee väljalaskeühendus punase värviga.

Kuumaveeboilerit saab veevärgiga ühendada kahel viisil. Survestatud (suletud) ühendussüsteemi korral saab vee väljalaskeühendusi olla mitu, survestamata (avatud) süsteemi

korral vaid üks. Valitud ühendussüsteemist söltuvalt tuleb osta ka sobivad segistid. Avatud, survestamata süsteemi korral tuleb kuumaveeboileri ette paigaldada tagasilöögiklapp, mis ei laseks paagist vett välja juhul, kui veevärgis tekib veekatkestus. Niisuguse ühendussüsteemi korral tuleb kasutada ristvoolusegistit. Vee temperatuuri tõusmisel kuumaveeboileris suureneb selle maht, mis kutsub esile vee tilkumise segisti torust. Segisti kraani kövasti kinnikeeramine ei löpeta vee tilkumist, küll aga vöib segisti kahjustada saada. Suletud, survestatud ühendussüsteemi korral tuleb väljalaskeavadele paigaldada survesegistid. Ohutuse tagamiseks tuleb vee etteandetoru varustada kaitseklapi vöi, alternatiivselt, vastava ohutusklassiga ventiiliga, mis ei lase paagi siserõhul ületada nimirõhku enam kui 0,1 MPa vörra.

Vee soojenemisel kuumaveeboileris tõuseb paagi siserõhk kaitseklapi seadistustasemeni. Kuivõrd vesi ei saa veevärki tagasi pöörduda, võib see esile kutsuda tilkumist kaitseklapi väljalaskeavast. Tekkinud tilkade kanalisatsiooni juhtimiseks võib kaitseklapi alla paigaldada äravoolutoruga püüduri. Selleks tuleb esmalt kruvida lahti kuumaveeboileri kaitsekaas. Kui olemasolev torustik ei võimalda tilkuvat vett torude abil kaitseklapist kanalisatsiooni juhtida, saab tilkumist vältida kuumaveeboileri külma vee sisselasketorule 3 l paisupaagi paigaldamise teel.

Kaitseklapi nõuetekohast toimimist tuleb regulaarselt (s.t. kord 2 nädala jooksul) kontrollida. Kontrollimiseks avage kaitseklapi väljalaskekanal, pöörates käepidet või keerates lahti klapi mutri (klapi tüübist sõltuvalt). Klapp toimib korralikult juhul, kui vesi väljalaskekanali avamise järel otsakust voolama hakkab.

Kuumaveeboileri ja tagasilöögiklapi vahele ei tohi paigaldada sulgesiibrit, sest see takistaks kaitseklapi toimimist.

Kuumaveeboilerit võib maja veevärgiga ühendada ilma reduktsiooniklapita juhul, kui rõhk süsteemis on alla 0,5 MPa. Kui rõhk süsteemis võib tõusta üle 1,0 MPa, tuleb järjestikku paigaldada kaks reduktsiooniklappi.

Enne elektriühenduste teostamist tuleb kuumaveeboiler kindlasti veega täita. Esmakordsel täitmisel avage segisti kuumaveekraan. Kui kuumaveeboiler on vett täis, hakkab kraanist vett välja voolama.

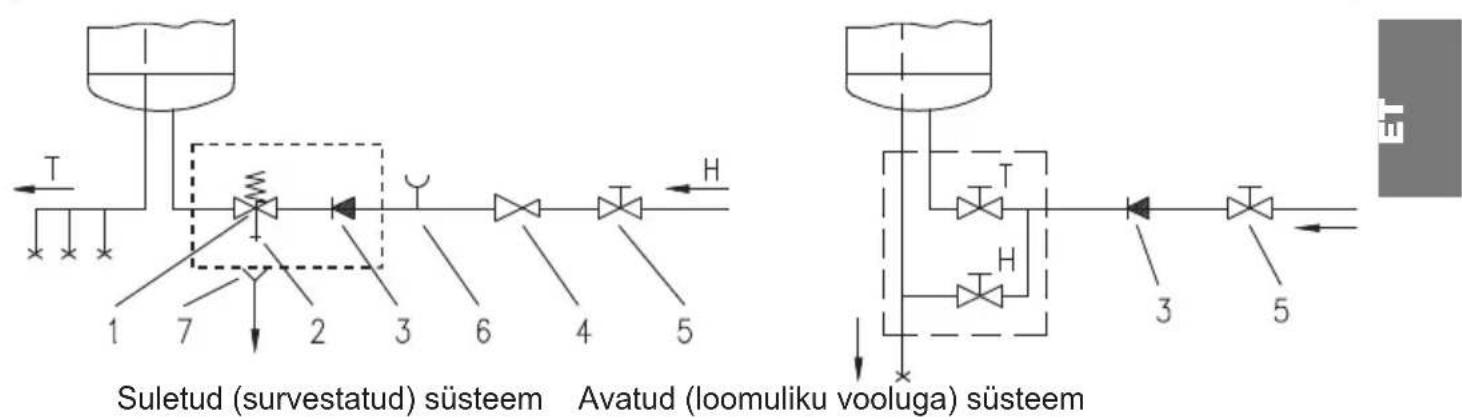


Tähistus:

1 - Kaitseklapp
2 - Katseklapp
3 - Tagasilöögiklapp
4 - Reduktsioonklapp
5 - Sulgesiiber
6 - Testliitmik
7 - Väljalaskeühendusega lehter
H – Külm vesi
T - Kuum vesi

Kombineeritud GBK kuumaveeboiler toimib samal viisil kui elektriline GB kuumaveeboiler, kuid see on lisaks varustatud jahutusvee soojusvahetiga, mis võimaldab soojendada majapidamisvett alternatiivsete energiaallikate abil (nt. keskküte, päikesepaneel või soojuspump). Kaks küttesüsteemi – elektriline kütteelement ja soojusvaheti – võivad toimida eraldi või üheaegselt. Kombineeritud kuumaveeboiler ühendatakse veevärgiga samal viisil kui GB-boilerid, kuid nõutav on ka täiendava energiaallika ühenduste teostamine. Soojuskanduri jahutusvee soojusvahetisse juhtimiseks mõeldud ühendus on tähistatud sinise värviga, väljalaskeühendus aga punase värviga. GBK kuumaveeboilereid saab ühendada ka kuuma vee tagasivoolutoruga. Kuuma vee tagasivoolutoru muudab kuuma vee köigis kasutuspunktides üheaegselt kättesaadavaks. Tagasivoolutoru saab ühendada sisselaskeliitmikuga kuumaveeboileri peal pärast plastkaane eemaldamist ja sulguri lahtikeeramist. Tagasivoolutoru elemente saab meie toodete volitatud müügiesindustest osta ka hiljem.

ÜHENDAMINE ELEKTRISÜSTEEMIGA

Kuumaveeboileri lülitamiseks elektrisüsteemi kinnitage esmalt ühenduskaabel, milleks tuleb eemaldada plastkaane esikülge sisestatud plaat. Plaadi eemaldamiseks lükake kruvikeeraja ots ettevaatlikult prakku plaadi ja kaitsekaane vahel, köigepealt termostaadi nupu juures ning siis prakku nupu vastasküljel. Kui plaadi mölemad küljed on lahti, saab selle käsitsi välja tömmata. Plastist kaitsekaane mahavõtmiseks tuleb eemaldada ka termostaadi nupp ja lahti keerata mölemad kinnituskruvid. Plastist kaitsekaane paigaldamiseks teostage samad toimingud vastupidises järjekorras. Kuumaveeboileri elektrivörku ühendamine tuleb teostada kooskölas elektripaigaldisi käsitlevate standarditega. Ohutuse tagamiseks paigaldage kuumaveeboilerit ja vooluvörku ühendavale juhtmele lüliti, nt. katkestuslüliti, mis katkestaks toite mölemad poolused ning mille avatud kontaktide vahe oleks vähemalt 3 mm laiune.

Tähistus:

1 - Termostaat

2 - Bimetallkaitse

3 - Kütteelement (2 x 1000 W)

4 - Signaallamp

5 - Liitmik

L – Pingestatud juhe

N – Nulljuhe

12 – Maandusjuhe

ETTEVAATUST: Enne mis tahes toimingute sooritamist kuumaveeboileri sees tuleb see kindlasti vooluvõrgust lahti ühendada!

KASUTAMINE JA HOOLDUS

Veevärgi ja vooluvõrguga ühendamise järel on kuumaveeboiler kasutamiseks valmis.

Veetemperatuuri saab reguleerida vahemikus 25°C kuni 75°C kaitsekaane esiküljel oleva nupu pööramise teel. Soovitame seada nupp asendisse E. Niisugune seadistus on köige säästlikum – vee temperatuuriks on u. 55°C, katlakivi tekib vähem ning temperatuurikaod on körgemate temperatuuridega vörreldes väiksemad.

Elektriliste sukelküttekehade toimimisest annab märku signaallamp. Kuumaveeboileri välispinnal on termomeeter, mis näitab vee temperatuuri. Kui kuumaveeboilerit pole kavas pikka aega kasutada, tuleb selle sisu kaitsta jäätumise eest – ärge lülitage toidet välja, vaid seadke termostaadi nupp asendisse *. Sellise seadistuse korral hoiab kuumaveeboiler vee temperatuuri u. 10 °C juures. Kui aga kuumaveeboiler vooluvõrgust välja lülitatakse ja oodata võib vee jäätumist, laske vesi kuumaveeboilerist välja.

Enne kuumaveeboileri tühjakslaskmist ühendage see vooluvõrgust lahti. Seejärel avage kuumaveekraanid. Kuumaveeboiler tuleks tühjaks lasta sisselaskeühenduse kaudu. Selleks on kuumaveeboileri sisselaskeühenduse ja kaitseklapi vahele soovitatav paigaldada spetsiaalne liitmik või tühjenduskraan. Teiseks võimaluseks on vee väljalaskmine otse kaitseklapi kaudu, seades klapi hoova või pööratava pea asendisse Test. Kuumaveeboileri sisselasketoru tühjendamise järel jääb paaki veidi jääkvett, mis tuleb välja lasta soojendusääriku mahavõtmise teel.

Kasutage kuumaveeboileri välispindade puhastamiseks pehmet pesuainelahust. Lahustite või abrasiivsete puhastusvahendite kasutamine on keelatud.

Kuumaveeboileri regulaarne kontrollimine tagab selle laitmatu toimimise ja pika tööea. Kuumaveeboiler tuleks esimest korda üle vaadata volitatud töökojas kahe aasta möödumisel esmakordsest ühendamisest. Ülevaatus hölmab korrosioonikaitseanoodi ülevaatamist ja vee kvaliteedist, kogusest ning temperatuurist söltuvalt kuumaveeboileri sees ladestuva katlakivi eemaldamist vajaduse korral. Ülevaatuse läbiviimise järel määrab töökoda tulemustest lähtuvalt ka kuumaveeboileri järgmise soovitatava ülevaatuskuupäeva.

Ärge kunagi proovige kuumaveeboileri võimalikke rikkeid ise parandada – teavitage nendest lähimat volitatud töökoda.
