PDC01 - Bateri MAKITA - Manual falas për përdoruesin

Lloji i produktit	Mbështetës portativ i furnizimit (bateri shpine)
Marka	Makita
Modeli	PDC01
Kategoria	Bateri / Furnizim portativ
Përputhshmëria e baterisë	Bateritë 18 V Makita (BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B)
Karikuesit e përputhshëm	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH
Numri i vendeve të baterisë	4 (vrimat për baterinë 1 deri 4)
Tensioni i daljes	18 V, 36 V (18 V x 2) ose 36-40 V max. sipas përshtatësit
Pesha (përafërsisht)	3,5 kg (pa bateri)
Dimensionet (Gjatësia x Gjerësia x Lartësia)	300 x 200 x 100 mm (kutia përafërsisht)
Materiali i kutisë	Plastikë e përforcuar
Gjatësia e kordonit	Përafërsisht 1,5 m (e rregullueshme përmes mbështetësve)
Funksionet kryesore	Furnizim portativ për mjete pa tela; ndërrim automatik ndërmjet baterive; tregues i ngarkesës; sistem mbrojtjeje (mbingarkesë, mbinxehje, shkarkim total)
Aksesorët e përfshirë	Rrip i barkut, rrip sup, pllakë e bazës, xhep për përshtatës
Aksesorët opsionalë	Përshtatësit 18 V, 36 V (18 V x 2), 36-40 V max.; rrip varjeje
Mirëmbajtja	Pastroni me një leckë të thatë; mos përdorni tretës; besoni riparimet në një qendër të autorizuar Makita
Temperatura e karikimit	10 °C deri 40 °C
Indeksi i mbrojtjes	Mbyllje e papërshkueshme nga shiu (kapak)
Normat e sigurisë	Izolim i dyfishtë; ndërprerës automatik; ndalim urgjence përmes sytheve
Përdorimi i parashikuar	Furnizim i mjeteve Makita pa tela (sharë zinxhiri, kositëse, gërshërë gardhesh, etj.)
Garancia	Garancia e prodhuesit Makita (shih kushtet)

Pyetjet më të shpeshta - PDC01 MAKITA

Si të instaloni bateritë në PDC01?

Hapni kapakun duke ngritur levën dhe zhbllokoni butonin. Fusni bateritë në vrima duke rreshtuar gjuhëzat, deri në klik. Mbyllni kapakun dhe kyçeni me levë. Sigurohuni që kapaku të jetë i mbyllur mirë për të shmangur hyrjen e ujit.

Cilin lloj baterie mund të përdor me PDC01?

Vetëm bateritë Makita 18 V të serive BL1815N, BL1820B, BL1830B, BL1840B, BL1850B dhe BL1860B janë të përputhshme. Mos përdorni bateri të tjera, kjo mund të shkaktojë zjarr ose lëndime.

Si të lidhni një mjet me PDC01?

Instaloni përshtatësin e duhur në mjet (përshtatës 18 V, 36 V ose 36-40 V max.). Vishni PDC01 në shpinë, pastaj lidhni spinën e mjetit në prizën e kutisë duke rreshtuar shenjat e shigjetave. Sigurohuni që mjeti të jetë i fikur para se të lidheni.

Çfarë do të thotë drita e furnizimit kryesor?

Drita e gjelbër e ndezur tregon se pajisja është e ndezur. E gjelbër që pulson: bateri e ulët ose përshtatës i palidhur. E kuqe dhe e gjelbër të alternuara: anomalie e pajisjes. Nëse drita nuk ndizet, kontrolloni ndezjen dhe instalimin e baterive.

Si të mbani PDC01 në mënyrë të sigurt?

Vendosni rripin e shpatullave mbi të dy supet dhe mbani pajisjen në shpinë. Rregulloni rripin e barkut dhe rripat për një mbajtje të qëndrueshme. Mos e mbani kurrë pajisjen me një mjet në punë përpara se ta fikni.

A mund ta përdor PDC01 me një mjet 36 V?

Po, duke përdorur përshtatësin 36 V (18 V x 2) (aksesor opsional). Instaloni të paktën një bateri në vrimën 1 ose 2, dhe të paktën një në vrimën 3 ose 4. Pajisja kalon automatikisht ndërmjet baterive.

Si të kryeni një ndalim urgjence?

Në rast urgjence, aktivizoni levat në sythet e rripit të barkut për ta zhbllokuar, pastaj hiqni rripin e shpatullave për të liruar mjetin dhe pajisjen. Praktikoni këtë procedurë përpara përdorimit.

Çfarë të bëj nëse mjeti nuk ndizet?

Kontrolloni nëse drita e furnizimit është e ndezur. Nëse drita pulson në të gjelbër, bateria mund të jetë e shkarkuar ose përshtatësi i lidhur keq. Konsultohuni me udhëzuesin e zgjidhjes së problemeve në manual: rikarikoni bateritë, ftohni mjetin ose kontaktoni shërbimin Makita.

Si të mirëmbani PDC01?

Pastroni kutinë me një leckë të thatë. Mos përdorni kurrë benzinë, tretës ose alkool. Kontrolloni rregullisht kordonët dhe parzmoren. Çdo riparim duhet të kryhet nga një qendër e autorizuar Makita me pjesë origjinale.

Cilat mjete janë të papajtueshme me PDC01?

Mos përdorni PDC01 me: sprucues kopshti, gërshërë, karrocë dore, biçikletë, fshesë me korrent shpine ose robot, xhaketë me ajrim ose xhaketë ngrohëse. Këto mjete të papajtueshme paraqesin rrezik lëndimi.

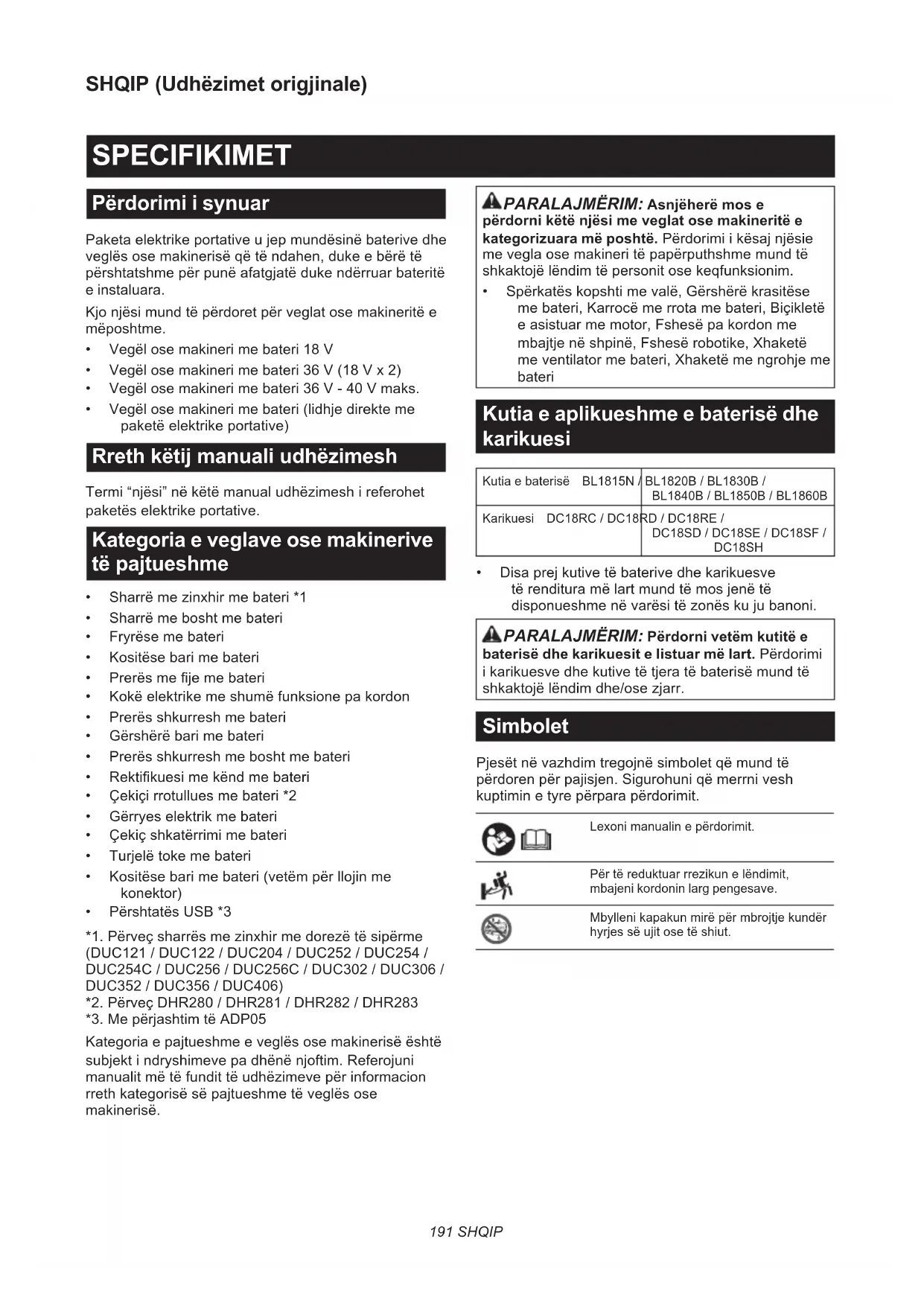

MANUAL I PËRDORUESIT PDC01 MAKITA

Paketa elektrike portative u jep mundesine baterive dhe veglës ose makinerise që te ndahen, duke e berë te pershtatshme per punë afatgjatë duke nderruar baterite e instaluara.

Kjo njësi mund te përdoret per veglat osmakinerite e mëposhtme.

Vegel osemakinerimebateri 18V
Vegel osemakinerimbateri 36V (18Vx2)
Vegel osemakinerimebateri 36V - 40Vmaks
Vegel ose makineri me bateri (lidhje direkte me pakete elektrike portative)

Rreth kétij manuali udhézimesh

Termi "njësi" ne këtë manual udhëzimesh i referohet paketës elektrike portative.

Kategorie e veglave ose makinerivete pajtueshme

• Sharre me zinxhir me bateri *1
• Sharrö me bosht me bateri
  Fryreseme bateri
  Kositese barimebateri
  Preres me fije me bateri
  Koke elektrike me shume funkjsione pa kordon
  Preres shkurresh me bateri
  Gershere bari me bateri
  Preres shkurresh me bosht me bateri
  Rektifikuesi me kendl me bateri
• Cekici rrotullues me bateri *2
  Gerryes elektrik me bateri
  Cekic shkaterrimimbateri
  Turjeltoke mebateri
  Kositese bari me bateri (vetem per llojin me konektor)
• Pershtates USB *3

PARALAJMERIM: Asnjehere mos e perdorni kete njesi me veglat ose makinerite e kategorizuara me poshte. Perdorimi i kesaj njesie me vegla ose makineri te paperputhshme mund te shkaktoje lendim te personit ose keqfunksionim.
- Spörkatës kopshti me vale, Gershëre krasitëse me bateri, Karrocë me rrota me bateri, Biçikletë e asistuar me motor, Fshesë pa kordon me mbajtje ne shpinë, Fshesë robotike, Xhaketë me ventilator me bateri, Xhaketë me nkroghe me bateri

Kutia e aplikueshme e baterisse dhe karikuesi

Kutia e baterisë BL1815N /	BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Karikuesi DC18RC / DC18	RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

Disa prej kutive te baterive dhe karikuesve te renditura me lart mund te mos jene te disponueshme ne varesi te zones ku ju banoni.

PARALAJMÄRIM: Pördorni vetem kutite e baterisse dhe karikuesit e listuar me lart. Pördorimi i karikuesve dhe kutive te tjera te baterisse mund te shkaktoje lendim dhe/ose zjarr.

Simbolet

Pjeset ne vazhdim tregojne simbolet qe mund te perdoren per pajisjen. Sigurohuni qe merrni vesh kuptimin e tyre pperpara perdorimit.

Lexoni manualin e pērdorimit.

Pertre reduktuar rrezikun e lendimit, mbajeni kordonin larg pengesave.

Mbyleni kapakun mirë per mbrojtje kunder hyrjes se ujit ose te shiut.

Vetem per shtet et BE-sé
Pér shkak tê pranise sé componentève tê
rrezikshém né pajisje, mbetjet e pajisjeve
elektronike dê elektrike, akumulatorêt dê
baterite, mund tê kenè ndikim negativ né
mjedis dê né shendetin e njerezve.
Mos i hidhni pajisjet elektrike dê
elektronike ose baterité me mbetjet
shtépiake!
Néperputhje me Direktiven Evropiane
per mbetjet e pajisjeve elektrike dê
elektronike, akumulatorêt dê baterite,
dê mbetjet e akumulatorève dê
baterive, si dê perfshirjen e sjé ligjin
kombétar, mbetjet e pajisjeve elektrike dê
elektronike, akumulatorève dê baterive,
duhet tê mbahen veçmas dê tê dorëzohen
né nè pîke grumbullimi tê VCante per
mbetjet komunale, duke vepruar nè
perputhje me regulloret embrojtjes sé
mjedisit.
Kjo tregohet nga simboli i koshit tê
plehrave me kryq, tê vendosur mbi pajisje.

PARALAJMÈRIME SIGURIE

Paralajmérime sigurie per paketen elektrike portative

1. Sigurohuni që te lexoni manualin e udhezimeve te veglës ose makinerise perpara perdorimit.
2. Mos e ngrini apo transportoni kete njesi duke e mbajtur vetem nga kordoni. Mos e terhiqni kordonin nderkohe qe vishni apo perdorni kete njesi.
3. Perpara se ta vishni ose ta hiqni njësinë, hiqni spinen nga vegla ose makineria.
4. Kur linī veglēn ose makinerinè, sigurohuni qè tě hiqni pervershtatësit nga vegla ose makineria, ose tě hiqni njësinënga trupi juaj.
5. Tregoni kujdes te mos pengoheni te kordoni gjate perdorimit.
6. Mos e perdorni kete njesi nne një siperfaqe te paqendrueshme ose vende te larta te paqendrueshme.
7. Mos perdorni disa njesi duke lidhur njeren njesi me njeteter.
8. Gjateperdorimit,mbajeni kordonin larg nga pengesat.Kordoni do te kapet nga pengesat dhe mund te shkaktoje lendim terende.
9. Mosi fusni pershtatesisit nkarikues.
10. Mos i instaloni pershtatesit ne portat e baterisse se kesaj njiesie.
11. Kjo njësi ßeshte prodhuar per pērdorim ekskluziv me bateri 18 V. Mos pērdorni bateri ndryshe nga baterite 18 V.

12. Inspektoni njësinë, kordonët dhe rripat perpara përdorimit. Nëse janë demturar, kërkojini qendres se autorizuar të sherbimit të Makita të'i riparojë.

13. Kur bashkoni kordonin me mbajtesen e kordonit, sigurohuni qe ta bashkoni ngadalè dhe né menyre tīsigurt.

14. Gjithmoné sigurohuni qè vegla ose makineria tè joté e fikur dhe pershtatasit tè jene hequr perpara se tè kryeni inspektim ose mirembajtje tè veglès ose tè makinerise.
15. Kur e perdorni kete njesi me njvegel te pajisur me teh, sigurohuni qe ta mbani kordonin larg nga tehu.
16. Kur vishni njësinë, mos vendosni asgë, si p.sh. rripat sigurie ose rripa krahu, që mund te nderhyjne ne funksonin e shkëputjes ne rast urgence të njësisë.
17. Mos e perdorni kete njesi kur ingjiten njepeme.
18. Mos e perdorni kete njesi kur vishni xhaketeme ventilator me bateri ose xhaketemngrohje me bateri.
19. Mos e ekspozoni ketei njesi ndaj shkendijave.
20. Kur e perdorni kete njesi pa e veshur ate, sigurohuni qe ta vendosni njesine shtrire.
21. Mos lini qè tè hyjè uè brenda kapakut.
22. Mos e cmontoni, riparoni ose modifikoninjésine.
23. Tregoni kujdes te mos ngaterroni rripat osereripin me veglen ose makinerine.
24. Kur perdorni njesine, tregoni kujdes te mos prisni kordonet me veglen osmakinerine.
25. Mbajini objektet e huaja si copetzat metalike dhe ujin larg nga fisha e njësisë.
26. Mos e perdorni veglen ose makinerine pranelinjave elektrike te tensionit tlarte.
27. Mos e demtoni kasen e baterise ose mos vendosni asgje mbi njesi.
28. Mos shkelni mbi njësi ose mos u ulni mbi njësi.
29. Ruajeni njesinenne ambientete mbyllura.

Udhezime të rendësishme rreth sigurise per kutinë e baterisë

1. Perpara se ta perdorni kutiné e baterisse, lexoni te gjitha udhezimet dhe shenimet e masave parandaluese te (1) ngarkuesi i baterisse, (2) bateria dhe (3) produkti qe perdor baterine.
2. Mos e cmontoni ose demtoni kutiné e baterise. Kjo mund te shkaktojë zjarr, nxehtësi te lartë ose shperthim.
3. Nese koha e perdorimit eshte shkurtuar jashte mase, ndalojeni punen menjehere. Kjo mund te rezultojene rrezik mbinxehjeje, djegie te mundshme, madje edhe shperthim.

4. Nese ju futen elektrolite ne sy, shpelajini syte me uje te paster dhe kerkoni ndihmeme jekesore menjhere. Kjo gje mund te rezultojne humbje te shikimit.

5. Mos beni lidhje te shkurt er me kutin e baterise:

(1) Mos i prekni terminalet me materiale percjellse.
(2) Shmangni ruajtjen e kutise sè baterisse nè një kuti me objekte të tjera metalike, si gozhde, monedha etj.
(3) Mos e ekspozoni kutiné e baterisé nè ujë ose shi.

Qarku i shkurtir baterisse mund te shkaktojekargullim temadh trrymes elektrike,mbinxehje, djegie temundshme dhe madjeprishje.

1. Mos e ruani dhe mos e perdorni pajisjen dhe kutiné baterisse ne vende ku temperatura mund te arrijë ose tejkalojë 50^ (122°F).
2. Mos e digjni kutiné e baterise, edhe nese
   ështe shumë e demtuar ose ùshte konsumuar
   plotësisht. Kutia e baterise mund tshperthejë
   ne zjarr.
3. Mos e shponi, pritni, shtypni, hidhni apo rrezoni kutiné e baterise apo ta goditni kutiné e baterisë me një objekt tê fortë. Një sjellje e tillë mund tê shkaktojë zjarr, nxehtësi tê lartë ose shperthim.
4. Mos perdorni bateri te demtuar.
5. Baterite e perfshira te litiumit, u nenshtrohen kerkesave te legislacionit per mallrat e rrezikshme.

Per transport tregtar p.sh. nga pale te treta, agjente te ndermjetem, duhet te ndiqen kerkesa specifie mbi paketimin dhe etiketimin.

Pér pérgatifijen e artikullit pér transport, éshte i nevojshém konsultimi i njè eksperti pér materiale t'rerezikshme. Ju lutemi, ndiqni githashtu rreguloret me gjasé m è detajuara vendore.

Mbuloni me ngjitëse ose maskoni kontaktet e zhveshura dhe paketojeni baterinë në menyre të tillë që të mos levizë në paketim.

1. Kur hidhni kutiné baterise, hiqeni nga vegla dhe hidheni nè njè vend tè sigurt. Zbatoni rregulloret lokale reth hedjes sè baterise.
2. Pördorini baterité vetem me produit e specifikuara nga Makita. Instalimi i baterive ne produits te papajtueshme mund te rezultojë nzjarr, nxheṭesi tā larte, shperthim ose rrjedhje tē elektroliteve.

3. Nese vegla nuk perdoret per një periudhë te gjatë kohe, bateria duhet të hiqet nga vegla.

4. Gjatë dhe pas perdorimit, kutia e baterisse mund te nxehet, gje qe mund te shkaktojë djegie ose djegie ne temperaturë te ulët. Tregoni kujdes gjatë manovrimit te kutive te nxehta te baterive.

5. Mos prekni terminalin e veglës menjehere pas pērdorimit pasi mund të nxehet aq shume sa të shkaktojë djegie.
6. Mos lejoni qe grumbullimin e ashklave, pluhurave ose papastertive n terminalet, vrimat ose kanalet e kutise se baterisse. Kjo mund te shkaktoje rendiment te uliet ose demtim te vegles ose te kutise se baterisse.

7. Pérvec kur vegla embshtet perdorimin prané linjave elektrike me voltazh te larte, mos e perdorni kutine e baterise prane linjave elektrike me voltazh te larte. Kjo mund te shkaktoje njé defekt ose demtim te vegles ose te kutisse baterise.

8. Mbajeni baterine larg femijee.

RUAJINI KÉTO UDHEZIME.

A KUJDES: Perdorni vetem bateri origjinale

Makita. Pērdorimi i baterive jo-origjinale Makita ose baterive qē mund tē jene modifikuar, mund tē rezultojë né marrjen fläkē tē baterise, lendime personale apo demtime. Kjo do tē anulojë githashtu edhe garancinē e Makita-s per veglen e Makita-s dhe ngarkuesin.

Keshilla per te ruajtur jetegjatësinë maksimale të baterise

1. Ngarkojeni baterinē Péppara se tē shkarkohet plotësisht. Gjithmonë ndaloni punen me pajisjen dhe ngarkoni baterinë kur vèreni ulje tê fuqëse pajisjes.
2. Asnjehere mos e ringarkoni baterine engarkuar plotesisht. Mbingarkimi shkurton jetegatésiné sherbimit te baterise.
3. Ngarkojeni baterinen temperaturen dhomnes n 10 ^ C -40 ^ C Lereni kutinene xhehte te baterise t ftohet perpara se ta ngarkoni ate.
4. Kur nuk e perdorni kutiné baterise, hiqeni atenga vegla ose karikuesi.
5. Ngarkojeni baterine nese nuk e perdorni per njé kohé tē gjaté (mbi gjashte muaj).

PÉRSHKRIMI I PJESÉVE

Fig.1

1	Pllaka e bazës	2	Kasa e baterisë	3	Mbjæti s i kordonit	4	Xhepi i përshtatësve
5	Butoni i energjisë	6	Priza	7	Përshtatësit për 36 V (18 V x 2) (aksesor opsional)	8	Përshtatës për 18 V (aksesor opsional)
9	Përshtatës për 36 V - 40 V maks. (aksesor opsional)	10	Rripi i rregullimit të gjerësisë	11	Rripi i mesit 12 Rripi i krahut
13	Çelësi	-	-	-	-	-	-

PÉRSHKRIMI I PUNÉS

AKUJDES: Sigurohuni gjithmone qnjesia tejet e fikur dhe kutia e baterise te yet hequr perpara se ta rregulloni apo te kontrolloni fungksonin enjesise.

Instalimi ose heqja e kutisë se baterisë

AKUJDES: Fikenji githmone njesine perpara se te instaloni ose hiqni kutin e baterise.
AKUJDES: Mbajeni fort njesine dhe kutin e baterise kur montoni ose hiqni kutin e baterise. Mosmbajtja fort e njesise dhe e kutisse baterisse mund te beje qe tju rreshqasin nga duart dhe te shkaktohet demtim i njesise dhe i kutisse baterisse si dhe lendim i personit.
AKUJDES: Kur instaloni ose hiqni kutiné e baterise, vendoseni njësinë ne një siperfaqe të sheshtë dhe të qëndrueshme. Perndryshe, kutia e baterise mund të bjere aksidentalisht dhe të shkaktojë lëndim.

1. Terhijn levén dhe hapni kapakun e kases se baterisse.
2. Shtyni butonin e bllokimit dhe me pas bllokoni kapakun me butonin e bllokimit.

Fig.2: 1. Butoni i bllokimit 2. Leva

AKUJDES: Sigurohuni që kapaku tëjeta bllokuar ne menyre tësigurt me butonin e bllokimit. Perndryshe, kapaku mund të mbyllet aksidentialisht dhe të shkaktojë lendim.

1. Instaloni kutite e baterise.
2. Ngrini kapakun per te liruar butonin e bllokimit dhe me pas mbylleni kapakun dhe bllokojeni kapakun me levee.

AKUJDES: Sigurohuni që kapaku të mbyllet
ne menyre të sigurt dhe të bllokehet. Pērndryshe,
brenda kases sè baterise mund të futet ujë osi shi
dhe të shkaktojë goditje elektrike ose keqfunkssionim.

VINIRE: Kur e perdorni kete njesi me vegel ose makineri me bateri 36 V (18 V x 2), instaloni te pakten njbateri ne porten e baterise 1 ose 2 dhe tet pakten njbateri ne porten e baterise 3 ose 4.

SHENIM: Kjo njësi i nderron automatikisht baterite qe do te perdoren mes baterive te instaluara. Njësia perzgjedh baterine e duhur sa here që ndizet vegla ose makineria.

SHENIM: Kur e perdorni kete njesi me vegel osemakineri me bateri 18 V, instaloni te pakten nje kutibaterie ne njenga portat e baterise.

Pér tê vendosur kutiné e baterisse, bashkörenditni gjuhézén e kutisse sè baterisse me kanalin e folesë dhe rreshqiteni pér ta futur. Futeni deri né fund, derisa tê kercase dhe tê bllokohet né vend. Nese shikoni treguesin e kuq né anen e sipérme tê butonit, ajo nukèshte e bllokuar plotésisht.

Fig.3: 1. Porta e baterise 2. Kutia e baterise

Pér tê hequr kutinë e baterë, rrëshqiteni atë nga njësia ndersa rrëshqitni butonin ne pjesen e perparme të kutisë sè baterë.

AKUJDES: Vendoseni gjithnj plotesisht kutiné baterisse derisa treguesi i kuq te mos duket. Nè te kundert, ajo mund te bjere aksidentialisht nga njësia duke ju lenduar juve ose personin prané jush.
A KUJDES: Mos e vendosni me force kutiné e baterise. Nese kutia nuk hyn lehte, nuk po e futni siç duhet.

Treguesi i kapacitetit tmbetur tbeaterive

Vetem per kuti baterie me I lambe

Fig.4: 1. Llambat treguese 2. Butoni i kontrollit

Shtypni butonin e kontrollit ne kutiné e baterisse per tè treguar kapacitetin e mbetur tē baterisse. Llambat treguese ndizen per pak sekonda.

Llambat treguese Kapacitet i			mbetur
Ndezur Fikur Duke pulsuar
			75% dei 100%
			50% dei 75%
			25% dei 50%
			0% dei 25%
			Ngarkojeni baterinë.
			Llambushka mund të ketë keqfunksionuar.

SHENIM: Né varési tékushteve t Pérdorimit dht é temperatures s ambientit, treguesi mund te ndryshojé paksa nga kapacitetiactual.

SHENIM: Llamba e paré e treguesit (ne fund majtas) do te pulsojë kur sistemi i mbrojtjes sè baterise éshte ne punë.

Sistemi i mbrojtjes se veglës/ baterisë

Vegla ehte pajisur me një system tmbrojtjes svegles/baterise. Ky system nderpret automatiskisht energjine ne motor per te zgjatur jetegjatesine e vegles dhe baterise. Vegla do te ndalojë automatiskisht gatepunës nese vegla ose bateria janë vendosur sipas një prej kushteve temeposhtme:

Mbrojtja nga mbingarkesa

Kur vegla ose bateria vihet ne punë në një menyre që e ben atë te terheqë një rrrmë me të lartë nga normalja, vegla fiket automatiskisht pa dhëne asnjë shenjë.

Në këtë situë, fikeni veglen dhe ndaloni punen që shkaktoi mbingarkesën e veglës. Pastaj ndizeni veglen per ta rinisur.

Mbrojtja ndaj mbinxehjes

Kur vegla ose bateria mbinxehet, vegla ndalon automatikisht. Né kete rast, lereni veglen dhe bateriné t ftohet perpara se ta ndizni sérish.

Mbrojtja nga mbishkarkimi

Kur kapaciteti i baterise nuk eshte i mjaftueshem, vegla ndalon automatikisht. Né kétérast, hiqeni baterinenga vegla dhe ngarkojeni.

Butoni i energjise dhe treguesi i baterisé

AKUJDES: Sigurohuni që vegla ose makineria te jene fikur perpara ndezjes s e njësisë. Perndryshe, vegla ose makineria mund te ndizen papritur duke shkaktuar lendime.

Fig.5: 1. Llamba e rymës kryesore 2. Butoni i energjise

Pér tê ndezur energjiné, shtypni butonin e energjise. Llamba e rrymés krysore ndizet nè tê gjelber. Pér tê fikur energjiné, shtypni butonin e energjise per pak sekonda.

SHENIM: Nese njësia dhe vegla ose makineria e lidhur lihen te pamonitoruara per 8 ore, njësia fiket automatiskisht.

Nese llamba e rrymës kriesore pulson ne ngjyre tegjelber, pershtatesi nuk lidhet me njesine ose bateritejané tē zbrazura. Né kéte rast, lidhni pershtatesin menjesine ose karikoni baterite. Nese llamba vazhdonte pulsoje nè ngjyre tē gjelber, referojuni kapitullit tēzgiidhjes sé problemeve.

Nese llamba e rrymës krysore pulson ne menyret et alternuar ne tke kuqe dhe te gjelber, fiken dhe me pas ndizeni sereh. Nese llamba e rrymës krysore vazhdon te pulsojë ne menyret et alternuar ne tke kuqe dhe te gjelber edhe pas ndezjes, kerkojini qendres se autorizuar te sherbimit te Makita qe ta riparoje.

SHENIM: Nese ndizni celisin e rymes kryesore te vegles ose makinerise pak pasi ndizni paketen elektrike portative, treguesi(t) ne vegel ose makineri mund te tregoje se sistemi i mbrojtjes po punon. Neketie situate, ndizen vegren ose makinerine njhe. Nese treguesi(t) fiket, mund ta perdorni veglen osemakinerine. Nese treguesi(t) eshte ende ndezur, kontrolloni llamben e rymes kryesore te paketes elektrike portative dhe referojuni sekzionit "NDREQJA E DEFEKTEVE" per te zgjidhar problemin.

Shtypni butonin e energjis per tte treguar kapacitetin embetur te baterisse. Llamba e treguesit qei korrespondon seciles porte baterie ndizet per rreth 5 sekonda.

Llambat treguese Kapacitet i			mbetur
Ndezur Fikur	Duke pulsua
			50% dei100%
			0% dei 50%
			Ngarkojeni baterinë.

SHENIM: Llambat e treguesit per kapacitetin embetur te baterise jané vetemper reference. Kapacitetiactualibaterisemund tndryshojene varesi te kushteve t perdorimit.

SHENIM: Nese vegla ose makineria ka llamba treguesi per kapacitetin embetur te baterise, mosiu referoni llambave te treguesit te vegles ose makineresie, por llambave te treguesit te kesaj njiesie.

Llamba e treguesit te baterisse se ulete pershtatesisit per 36 V - 40 V maks.

Aksesor optional

Ky ushqyes ka një llambë treguese që ju njofton rreth kapacitetit te ulët ose zero te baterë.

Kur pulson llamba treguese, bie kapaciteti imbetur i baterisse.

Kur ndizet llamba treguese, ehte aktivizuar sistemi immbrojtjes se baterisse.

SHENIM: Né varési tét statusit t baterise, vegla/ makineria mund te ndalet automatikisht pa pulsim te llambès treguese gjatf knsionimit te vazhdueshem.

SHENIM: Koha kur llamba e treguesit pulson, varion ne varesi te temperatures se ambientit dhe statusit te baterisse.

SHENIM: Llamba treguese nuk ndizet as kur kutia e baterisse qe perdoret aktualisht eshte e shkarkuar. Llamba treguese ndizet kur PDC01 nderron kutitee baterisse per perdorim.

Fig.6: 1. Llamba e treguesit te baterisse uelet

Pördorimi i xhepit tè përshtatësve

AKUJDES: Mos e perdorni kete njesi me kordonin e fiksuar duke perdorur grepin dhe shtrenguesen ne forme laku te xhepit te pershtatasve.

Pershtatesit mund t'i fusni ne xhepin e pershtatesve si c tregohet ne figure.

Fig.7: 1. Pershtatesi 2. Xhepi pershtatesve
▶ Fig.8: 1. Përshtatësi 2. Xhepi përshtatësve

MONTIMI

AKUJDES: Sigurohuni gjithmone qnjesia tejet e fikur dhe kutia e baterise te jete hequrperpara se t kryeni ndonje pune ne njesi.

Montimi i njësisë

1. Bashkoni kasen e baterisse me pillaken e bazes sic tregohet ne figure. Sigurohuni qe te bllokoni levat ne te dyja anet e pillakes se bazes pasi bashkoni kasen e baterisse.

Fig.9: 1. Leva 2. Kasa e baterise 3. Pillaka e bazës

AKUJDES: Sigurohuni që kasa e baterise të fiksohet mire me PLLaken e bazës, dhe të kyetet me levat. Ndryshe, kasa e baterise mund të bjere ndersa vishni njësinë ose përdorni njësinë dhe të shkaktojë lëndim.

1. Rregulloni poziconin e rripit te mesit. Terehigni leven e rregulimit te lartesisie, me pas rregulloni poziconin e rripit te mesit duke rreshqitur pllaken e bazés, dhe me pas ktheni leven.

Fig.10: 1. Leva e rregullimit te lartesisie 2. Pllaka e bazés 3. Rripi i mesit

VINIRE: Nese leva e rregullimit te lartesisie eshte liruar, shtrengoni dadon e leves s rregullimit te lartesisie. Kur shtrengoni dadon, mos e shtrengoni atene menyre te tepruar. Perndryshe, leva e rregullimit te lartesisie nuk do te levize.

Fig.11: 1. Dadoja

1. Bashkoni xhepin e pershtatësve me rripin e mesit me grepin dhe shtrënguesen ne formë laku siç tregohet ne figure.

Fig.12: 1. Xhepi pershtatësve

SHENIM: Xhepi i pershtatësve mund t ñashkohet ne anen e majte ose t ñdjathë t Ĺrrip të mesit.

1. Rregulloni gjeresine e rripit te krahut duke perdorur rripin e rregullimit te gjeresisie.

Fig.13: 1. Rripi irregullimit tegjeresisie

1. Vishni njësinë, më pas bllokoni tokëzën er ripit te mesit dhe më pas rregulloni gjatesinë er ripit te mesit.

Fig.14: 1. Tokëza

SHENIM: Ju mund ta palosni dhe ta fiksoni rripin me grepin dhe shtrenguesen ne formelaku si c tregohet ne figure.

▶ Fig.15: 1. Rripi

1. Rregulloni gjatësine e rripit t krahut.

Fig.16: 1. Rripi krahut

SHENIM: Ju mund ta palosni dhe ta fiksoni rripin me grepin dhe shtrenguesen ne formelaku si tregohet ne figure.

Fig.17: 1. Rripi

PERDORIMI

AKUDES: Kur e vishni njesine, sigurohuni qe ta vendosni rripin e krahut ne te dyja shpatullat. Ndryshe, njesia mund te bjere ndersa vishni njesine ose perdorni njesine dhe te shkaktojé lendim.

A KUJDES: Kur e vishni njesine, sigurohuni qeta vishni njesine ne kurriz. Perndryshe, njesia mund te bjere gjate perdorimit dhe te shkaktoje lendim.

A KUJDES: Gjithmone fiken veglen ose makinerine perpara se te ndizni njesine ose te lidhni fishen e pershtatesisit ose veglen/makinerine elektrike me folenene kases se baterise.

Pérndryshe, vegla ose makineria mund te ndizen papritur duke shkaktuar lendime.

Lidhja e njësisë me veglën ose makinerinë

1. Tērhiqeni kordonin nga ana e majte ose e djathte e kases se baterise. Kur tērhiqni kordonin, sigurohuni qē ta vendosni kordonin me mbajteset siç tregohet ne figure.
   Fig.18: 1. Kordoni 2. Mbajtesja
2. Visheni njësine.
3. Futni fshen e pershtatasit ose vegles/makinerise elektrike ne folene e kases se baterise ne menyre qe shenja e shigjetes ne fishe te jete e bashkerenditur me atne fole.
   Fig.19: 1. Priza 2. Celesi 3. Shenja e shigjetes

VINIRE: Kur shkeputni fishen dhe folene, mos mbani me dorke kordonet, por mbani me dorfe fishen dhe folene. Ndryshe, kordonet mund te demtohen dte shkaktojne keqfunksionim tnenjesisie.

SHENIM: Fisha dhe foleja shkeputen nese aplikohet njngarkes e caktuar.

1. Instaloni pershtatasit ne vegel ose makineri ne teni jnjetten menyre si kutia e baterise.

Fig.20: 1. Pershtatësi

VINIRE: Per veglen ose makinerinme bateri 18 V, perdorni pershtatesisin per 18 V. Per veglen ose makinerin me bateri 36V (18V× 2) ,perdorni pershtatesisit per 36V (18V× 2) .Per veglen ose makinerin me bateri 36V - 40V maks.perdorni pershtatesisin per 36V - 40V maks.

Pör vegöl osmakineri të llojit me lidhje direkte, nuk kerkohet pershtatës.

VINIRE: Gjate instalimit te pershtatasit ne vegel ose makineri, sigurohuni qe te instaloni pershtatasin e pajisur me 2 kordonne vendndodhjen e treguar ne figure.

Nese i instaloni pershtatësit gabim, pershtatësi i pajisur me 2 kordonë nuk mund te futet deri ne fund. Ne kete rast, mos e fusni me force pershtatësin. Ne te kundert, vegla ose makineria mund te demtohet.

Fig.21: 1. Pershtatësime 2 kordonë
Fig.22: 1. Pershtatesi me 2 kordone

SHENIM: Drejtimi i kordonit t pershtatesit mund t ndryshohet ne kufijte prej rreth 180 gradesh.

1. Shtypni butonin e energjise per ta ndezur. Pert feikur energjin, shtypni butonin e energjise per pak sekonda.

Fig.23: 1. Butoni i energjisse

Pördorimi i mbajtëseve të kordonit

AKUJDES: Bashkoni vetem kordonin e kasës se baterise me mbajteset e kordonit. Mos e bashkoni kordonin e pershtatesve me mbajteset e kordonit. Bashkimi i kordonit te pershtatesve mund te perbeje shkak per akident dhe mund te shkaktojë lendlim.

Fig.24
Fig.25

Kordonin e kases sè baterisse mund ta bashkoni me mbajteset e kondonit siç tregohet ne figure.

Kordonin mund ta bashkoni gjithashtu duke pērdorur vetēm mbajteset e kordonit tī rripit tē mesit siç tregohet né figure.

Fig.26: 1.Mbajtesi kordonit
Fig.27: 1.Mbajtesi kordonit

Mbaijteset e kordonit mund te bashkohen ne anen e majte ose te djathte ter ripit te krahut dhe ter ripit temesit.

▶ Fig.28: 1. Pjesa që do të bashkohet me mbajtesin e kordonit
AKUJDES: Sigurohuni që te bashkoni kordonin me rripin e krahut vetem ne anen e majte ose anen e djathte ne menyre që kordoni t es mos kryqëzohet me rripin e krahut.
Fig.29

Pérdorimi i rripit tê varjes

Aksesor opsional

AKUJDES: Perpara perdorimit, sigurohuni qerepi i varjes te jete vendosur si c duhet te varesjane vegel.

Ju mund te perdorni rripin e varjes me kete njesi per kositesen e barit me bateri, makinen buzeprere se me bateri os sharren me bosht me bateri.

Bashkimi i rripit te varjes

1. Bashkoni grepat e rripit te varjes me unazat e rripit te krahut ose rripin emesit si tregohet ne figure. Zgjidhni Ilojin e rripit dhe metoden e lidhjes te pershtatshme per perdorimin tuaj.

Fig.30: 1. Unaza 2. Grepi
Fig.31: 1. Unaza 2. Grepi
Fig.32: 1. Unaza 2. Grepi
Fig.33:1.Unaza 2.Grepi

SHENIM: Nese vegla ehte e llojit me dorezne forme timoni, bashkoni rripin ne menyre t tille qere rripi te kaloj permes pjeses se brendshme t rripit t mesit si c tregohet ne figure.

Fig.34: 1. Rripi mesit 2. Rripi

1. Bashkoni grepin me veglen.
   Fig.35: 1. Grepi

Shkëputja e veglës

Shtyni levat nè tokēz Pér tè shkëputur tokëzen.

Fig.36: 1. Leva

SHENIM: Tokëza nuk ejaculation me pajisjen ne varësi të llojit të rripit.

Shkëputja në rast urgence

1. Shtyni levat nè tokëzèn e rripit tè mesit per tè shkëputur tokëzèn.
   Fig.37: 1. Tokëza 2. Leva
2. Hiqni rripin e krahut per te liruar veglen dhe njesine.
   Fig.38: 1. Rripi i krahut

MIREMBAJTJA

AKUJDES: Sigurohuni gjithmone qnjesia tejetefikur dhe qkutia e baterise tjeteheqrperpara se t kryeni inspektim apo mirmbajtje.

VINI RE: Mos perdorni kurre benzine, benzine pastrimi, hollues, alkool dhe tngjashme. Mund te shkaktoni cngjyrosje, deformime ose krisje.

Pertruajtur SIGURINE dhe QENDRUESHMMERINE, riparimet dhe cdo mirmbajte apo rregullim tjeter duhen kryer nga qendrat e autorizuara te sherbimit ose te sherbimit te fabrikës te Makita-s, duke perdoru gjithnjë pjese kembimi te Makita-s.

NDREQJA E DEFEKTEVE

Perpara se te kerkoni riparime beni fillimisht inspektimet tuaja. Nese zbuloni ndonje problem q nuk shpjegohet ne manual, mos u mundoni te cmontoni veglen, makinerine ose njesine. Por per riparime drejtojuni qendrave te autorizuara te sherbimit Makita, duke perdorur githmone pjese kembimi Makita.

Gjendja anormale Llamba e rrymës kryesore	Shkaku Zgjidha
Vegla ose makineria nuk ndizet.	Llamba ndizet nê tê gjelbér.	Përshtatësit nuk janë instaluar nê vegël ose makineri. Kontrolloni që përshtatësit têjenë instaluar mirë.
		Vegla ose makineria ose kordonët e përshtatësve janë mbinxehur.
		Eështe prishur vegla ose makineria ose njësia.
	Llamba pulson nê tê gjelbér.	Fisha e përshtatësit ose vegla/ makineria elektrike dhe foleja e kasës SSE baterisë nuk janë lidhur.
		Kapacitet i mbetur i baterisë nuk mjafton.
		Dy baterënuk janë instaluar nê njësi kur përdoret njësia me veglën ose makinerinë me bateri me tension më tê lartë se 18 V. Kapacitet i mbetur i baterisë i dy baterive nuk mjafton.
		Nësla ka nevojë tê ndryshojë baterinë.
		Kordoni i njësisë ßshte i mbinxehur. Rtoheni njësinë.
	Llamba pulson nê mënyrë tê alternuar nê ngjyrë tê kuqe dhe tê gjelbér.	Nësia ka dalluar një anomali. Fikni njësinë dhe më pas ndizeni përsëri.
		Eështe prishur vegla ose makineria ose njësia.
	Llamba nuk ndizet. Nës	a nuk ßshte ndezur. Ndizni njësinë.
		Baterënuk janë instaluar nê njësi. Instaloni baterëtne njësi.
		Kapacitet i mbetur i baterisë nuk mjafton.
		Nësia ßshte e prishur. Kërkojini një qendre tê autorizuar shërbimi tê Makita që ta riparojë.

AKSESORE OPPIONALE

AKUJDES: Keta akesore ose shtojca
rekommandoen per perdorim me veglen Makita te
percaktuar ne kete manual. Perdorimi i akesoreve
apo shtojcave te tjera ndryshe nga keto mund
te perbëjrezik lendimi. Akesesoret ose shtojcat
perdorini vetem per qellimin e tyre te percaktuar.

Nëse keni nevojë per më shumë të dhëna né lidhje me aksesorët, pyesni qendren vendore të sherbimit të Makita-s.

Bateri dhe ngarkues original Makita
- Pershtatesit per 36 V (18 V x 2)
- Pershtatësi 18 V
- Pershtates per 36 V - 40 V maks.

SHENIM: Disa artikuj te listes mund te perfshihen ne paketen e vegles si aksesore standarde. Ato mund te ndryshojne nga njeri shtet ne tjetrin.

CNEUΦNKAUIN

PpeHa3NaueHne

IpeHocmnaT 3axpaHbaU Moyn No3BONBa 6aTePnIte n HCTpyMeHTbT nn MaunHaTa da 6bDaT pa3deJeH, KOeTo e NODXOJaUo 3a npOdbJNKeTTHa pa6ota Upe3 pneBKnUcbAHe Ha noCTabeHIne 6aTePnI.

To3n Moyn MoKe da ce n3no3Ba cbc CneHHTe HNCTpymEnT NIN Maunnn.

• INHCTpymeHT NIN MaUNHa, 3axpaHbAHc 18 V 6aTepe
• INHCTpymEnT INIIM MaUNHa, 3axpaHBaHc 36 V (18 V x 2) 6aTepeNa
• INHCTpymeHTIINMaUNHa,3axpaHbAnc 36V-40Vmax6aTepey
• INHCTpymeHTIINMaunHa,3axpaHBaHc6aTepeNIAupeKTHO Cbbp3BaHe KbM npehocm 3axpaHBauMOdyJ)

OTHOCHO TOBa pBKOBOdCTBO 3a ekCnIIOaTaunr

TepmHbT,MOyN" B TOBa pbKOBOcCTBO 3a ekCnIooataucaCe OTHacr 3a npehocmna 3axpaHbau, MOyI.

CbBmecTnMa KaTeropnIHHCTpyMeHTN NII MauHHN

AkymyatapeH BepnKeH TpnoH *1
Akymylatopha pe3aKa 3a KnoHn
AkymyntopHaBb3dyXoYbKa
AkymyntopeH TpMep 3a TpeBa
AkymyntopHa pbuHa Kocauka
MhorofyHKcnoHaJHa 3aBnXBaua rnaBa 6e3 Ka6en
- AkymynaTopen xpactope3
- AkymytaTopna HOXnua 3a TpeBa
- AkymynaTopeH TeJeckOnnueH xpaTope3
Akymyatapehbrnoaia
- Be3xuHa yDapHa 6opMaunHa *2
- EneKtpnueckn ckpenepe c akymyntopHo 3axpaHbaHe
AkymyntopoH KbpTa
AkymyntopoH CBpeDen 3a 3emr
- Be3KmUHa Kocayka 3a TpeBa (cAmO 3a TnKoHeKTOp)
USB aanTep *3

^1 C n3KHeHne Ha BepnKeH TpNoH c rOpHa pkoXBaTka (DUC121 / DUC122 / DUC204 / DUC252 / DUC254 / DUC254C / DUC256 / DUC256C / DUC302 / DUC306 / DUC352 / DUC356 / DUC406)
2. C in3knquene Ha DHR280 / DHR281 / DHR282 / DHR283
*3. C uɪnKljuoyeHne Ha ADP05

CbBmectumata kateropn HNCTpyMeHTn JIN MaunHMOKe da 6bJe npomeheHa 6e3 npedn3BecTne. BxKTe NocJeHDto pkoBOcTBo 3a ekCnnoatauN 3a INΦopMaun 3a CbBmectumata kateropn HNCTpyMeHTn JIN MaunHn.

NPEyPExEHHe: Hkora He n3non3-

BaTe MoUyLa C HcTpymeHT Nm MaunHn, KaTe-ROPn3npaHn No-dony. 3no3BaHeTo Ha To3n MoUyC HecbBmecTUMN IHCTpymeHT Nm MaunHn MOKe da npuHHn HapaHraBe NIn Hen3npaBHOCT.
- AkymyLatopHa rpaDnHcKa npbckaKa, akyMyLatopHa HOKnca 3a KIOHN, akyMylatopHa KOINuKa, BeNoCIneD c DnRrAteI, akyMylatopHa npaxocMykaKa 3a rpb6, pOb0 nPaxocMykaKa, kKe C BENTnlaTOpN C aKymyLatopHO 3axpaHBAHe, kKe C NoDPrBaHe C aKymyLatopHO 3axpaHBAHe

PpHIOXIMa akymyIaTOPHa 6aTepeNn 3apAHO yCTPOIcTBO

Актулаторна ба耗费 Bl	1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Зарядно устристvo DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

Hakon ot akymylaTophnte 6atepnn 3apnd Hnte yctpoicTba, nocouehn no-rope, moke da He ca HauuHn B 3aBucmocT OT pernoHa Ha MectoxKbEEHe.

I PEPDYNPPEKDEHNE: N3noJ3BaIte cAmocoueHnte no-rope akymlyaTopn 6aTePN

n 3apdHn yctpoCtBa. n3no3BaHeTo Ha npyrn akymyIaTOPHn 6aTePmN n 3apdHn yctpoCtBa MoKe Da npuHHn HapaHbAne n/nn noxap.

CNMBOJIIN

No-dony ca onncahn cmmboJnte, KOINTO MOKe da ce 3nON3BaT 3a Ta3u MaunHa. 3aJbJnxIteHNO e da ce 3aNo3HaTe C TexHInTe 3HaueHn, npEi Da npicTbNITe KbMa60ta.
