BelliSlimo Dry 50 - Boiler Tesy - Manual falas për përdoruesin

Lloji i produktit	Ngrohës uji elektrik me akumulim
Marka	Tesy
Modeli	BelliSlimo Dry 50
Kapaciteti nominal	50 L
Fuqia nominale	2000 W (e vlerësuar, shih pllakën e të dhënave)
Tensioni nominal	230 V
Presioni nominal	0.6 MPa
Veshja e brendshme	Smalt i xhamtë GC
Izolimi termik	Shkumë poliuretani me densitet të lartë
Numri i rezervuarëve	2 (dy rezervuarë)
Numri i elementeve ngrohës	2 (secili me termostat dhe mbrojtje termike)
Ekrani	Ekran LCD
Mënyrat e funksionimit	Manual, Programim javor (P1, P2, P3), ECO SMART, ECO NIGHT, ECO COMFORT, BOOST, Pushime, Antingrirje
Funksione speciale	Anti-legionela, Bllokim paneli, Wi-Fi (opsionale), Orientim ekrani vertikal/horizontal
Mbrojtje nga korrozioni	Anodë magnezi (të zëvendësohet periodikisht)
Lidhja elektrike	E mundur me ose pa prizë; kërkon ndërprerës 16A (20A nëse >3700W)
Lidhja hidraulike	Lidhje me filetim G½; valvul sigurie e përfshirë
Montimi	Muror vertikal ose horizontal (kit fiksimi i përfshirë)
Mirëmbajtja	Pastrim çdo 2 vjet nga një shërbim i autorizuar; kontroll dhe zëvendësim i anodës
Klasa energjetike	Maksimale (mënyra ECO garanton kursime)
Pesha	Rreth 18-22 kg (vlerësim)

Pyetjet më të shpeshta - BelliSlimo Dry 50 Tesy

Si të instaloj ngrohësin e ujit BelliSlimo Dry 50?

Instalimi duhet të kryhet nga një teknik i kualifikuar. Fiksoni pllakat mbështetëse në mur, varni pajisjen me bulonat M8 të përfshira, më pas lidhni ujin e ftohtë (unazë blu) dhe ujin e nxehtë (unazë të kuqe) duke respektuar drejtimet. Instaloni patjetër valvulën e sigurisë të përfshirë në hyrjen e ujit të ftohtë.

Cili është presioni maksimal i ujit që mbështetet?

Presioni nominal është 0.6 MPa. Nëse presioni i rrjetit e kalon këtë vlerë, instaloni një reduktues presioni. Valvula e sigurisë aktivizohet normalisht gjatë ngrohjes.

Si të rregulloj orën dhe ditën?

Vendoseni pajisjen në modalitet Gatishmërie (Stand-by). Shtypni gjatë tastin 1 derisa dita të pulsojë. Përdorni tastin 2 për të zgjedhur ditën, pastaj konfirmoni me 1. Më pas, rregulloni orët dhe minutat në të njëjtën mënyrë.

Çfarë do të thotë kodi i gabimit Er1?

Kodi Er1 tregon se sensori i poshtëm (Sensori 1) është shkëputur. Kontaktoni një shërbim të autorizuar për të kontrolluar kabllimin ose për të zëvendësuar sensorin.

Si të aktivizoni funksionin BOOST?

Në modalitetin e funksionimit, shtypni tastin 8 (BOOST) për rreth 3 sekonda. Pajisja ngroh ujin në temperaturën maksimale dhe pastaj kthehet automatikisht në modalitetin e mëparshëm.

Për çfarë shërben anoda e magnezit?

Anoda mbron rezervuarin e brendshëm nga korrozioni. Ajo shkatërrohet me kalimin e kohës dhe duhet të kontrollohet çdo 2 vjet dhe të zëvendësohet nëse është e nevojshme nga një teknik i autorizuar.

A mund të përdoret ngrohësi i ujit në modalitet antigrirje?

Po, aktivizoni funksionin Antigrirje duke shtypur tastin 7 derisa të shihni simbolin ❄ në ekran. Pajisja mban një temperaturë të mjaftueshme për të shmangur ngrirjen, por valvula dhe tubat gjithashtu duhet të mbrohen.

Si të pastroj ngrohësin e ujit?

Përdorni një leckë të lagur jo gërryes. Mos përdorni tretës ose produkte gërryese. Për pastrimin e brendshëm nga gëlqerja, kërkoni një shërbim të autorizuar çdo 2 vjet.

Cili është konsumi ditor i energjisë elektrike?

Konsumi varet nga modaliteti dhe përdorimi. Në modalitetin ECO SMART, pajisja optimizon konsumin. Konsultoni shtojcën I të manualit për vlerat e sakta sipas profilit të ngarkesës.

A mund ta lidh ngrohësin e ujit me Wi-Fi?

Nëse modeli juaj është i pajisur me modulin Wi-Fi, aktivizojeni duke shtypur njëkohësisht tastet 8 dhe 9 për 10 sekonda në modalitetin Gatishmëri. Simboli Wi-Fi shfaqet në ekran.

MANUAL I PËRDORUESIT BelliSlimo Dry 50 Tesy

Pastrimi dhe mirembajtja e pajisjes te mos behet nga femije pa mbikeqyrje.

VINI RE! Montimi i gabuar dhe lidhja e pa drejte te aparatit do ta beji irrezikshem per shendetin dhe yeten e konsumatorve qe mund te shkaktoji pasoja te renda dhe te gendrueshme per ata, duke perfshire por jo vetem demtime fizike dhe/ose vdekje. Kjo mund te coje ne demtime tpronesise se tyre /prishjen dhe / os shkatrimin ety/, sikurese te asaj te palieve te trete tshkaktuara, duke perfshir jo vetem nga permbytje, plasje dhe zjarri.

Montimi, lidhja ndaj rjetit tujesjelliset dhe elektrik dhe venia nshfrytizm duhet te kryhet vetem nga njteknik i kualifkuar elektricist dhe teknike per riparimin dhe montimin e aparatit qe kanie fituar licencen perekatese etyre nertorin e shtetit ne ticlin kryhen montimet dhe venia nshfrytizim te aparatit dhe ne perputhje me regulloret per perdorimin.

Ndalohet cdo ndryshm dhe rikostrukionsi i konstrukcionit dhe skem en elektrike te biljerit. Nrast konstatim tndryshimeve tilla garancia e aparatit skadohet. Ndryshime dhe rikostrukcione quhet cdo heqje e elementeve te perdorura nga prodhuesi, montimin e componententeve shtes te bojleri, ndrimin e elementeve me analoge qnuk jane miratuar nga prodhuesit.

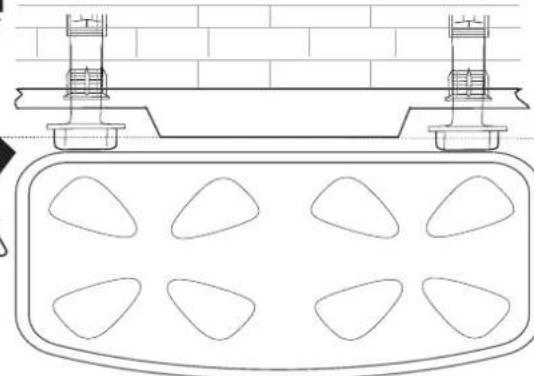

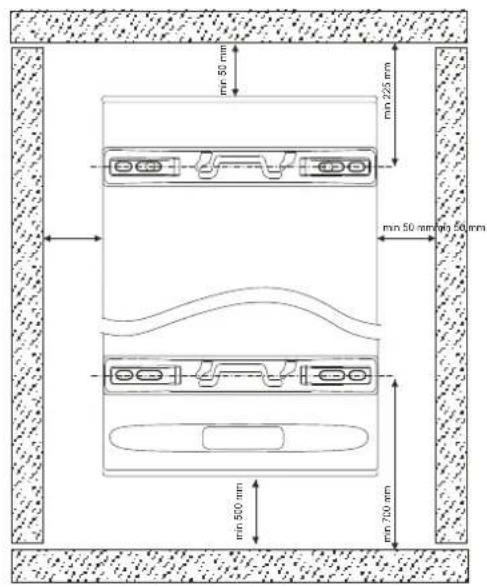

Montimi

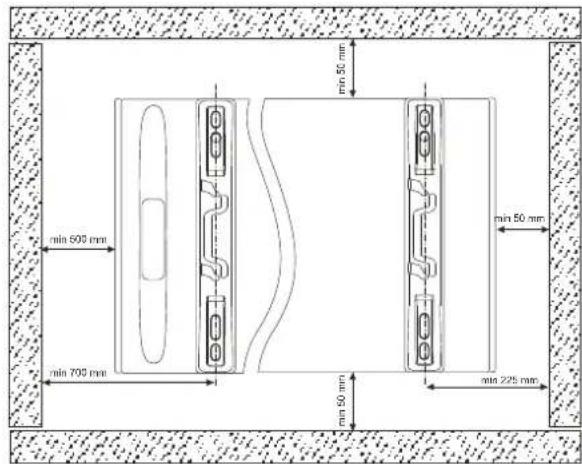

1. Bojleri duhet tee montohet yetem ne ambiente me siguri normale kunder zjarrit.
2. Né rast montimi né banjon, ai duhet t é montohet né nj é vend t é tillé q é tiés laget nga uji i dushit ose prej dushit t levizhem.

3. Ai eshti destinuar per eksploatim vetem ne ambiente t mbyllura dhe t ngrohta, n te cilat temperatura nuk ulet nen 4^ircC dhe nuk eshti destinuar t punoje ne regjim te panderprere dhe te vazhdueshem.

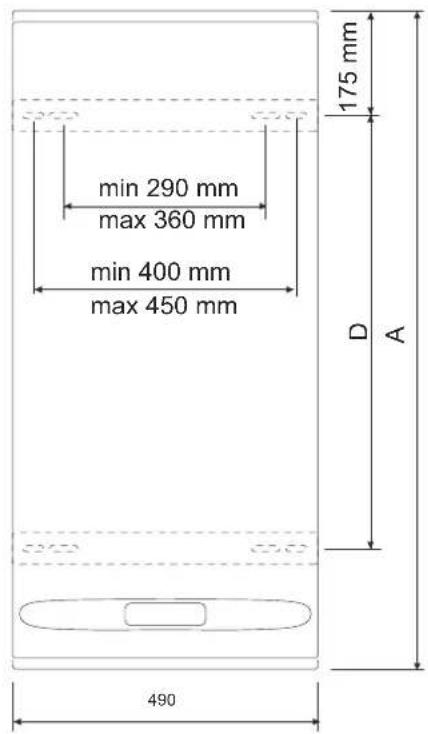

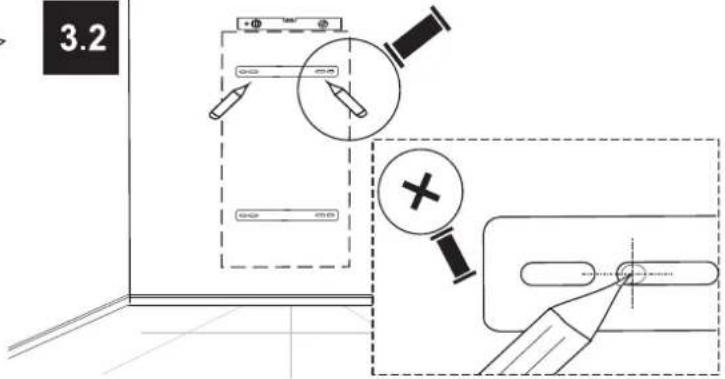

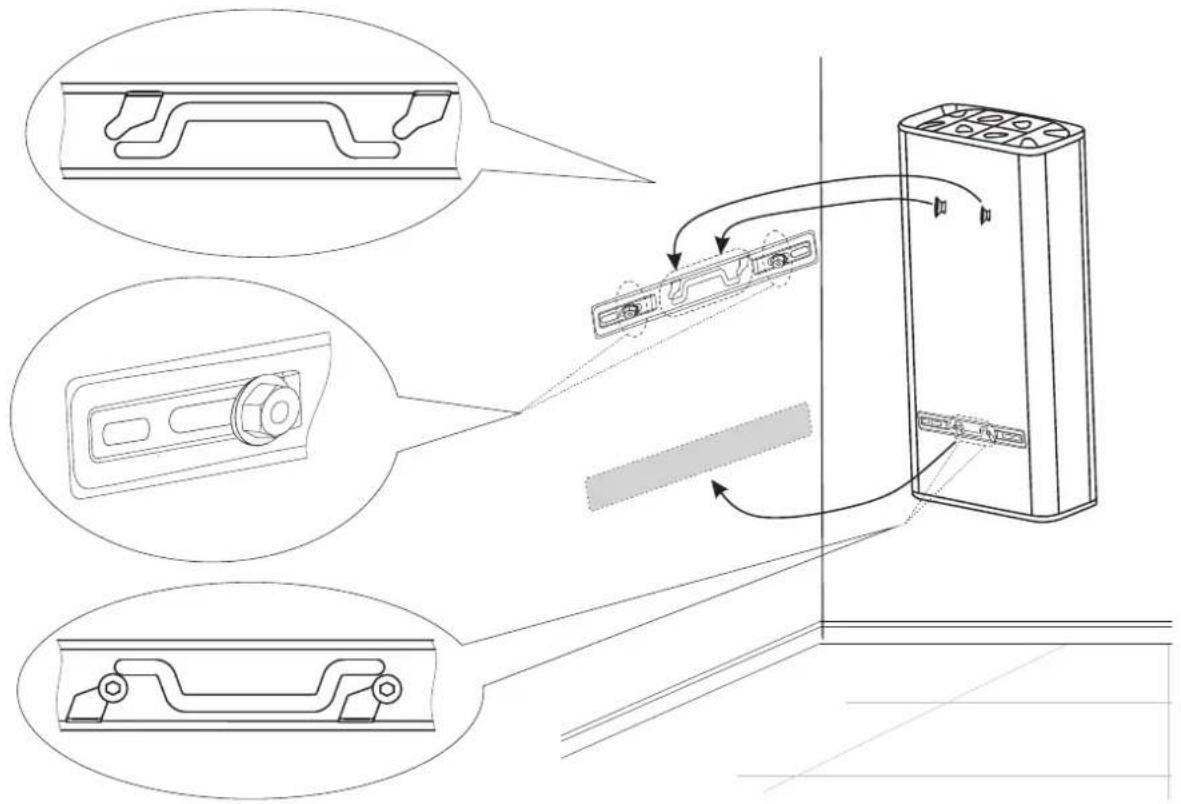

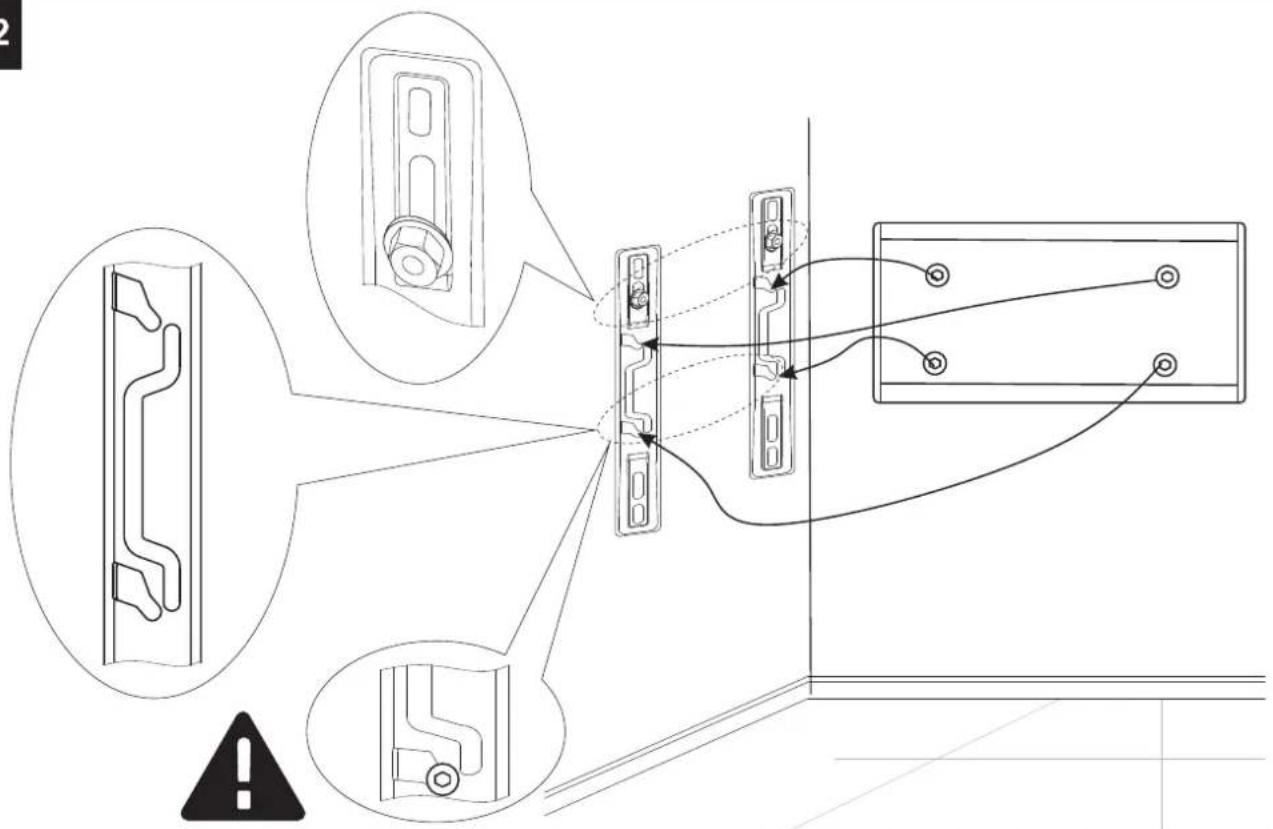

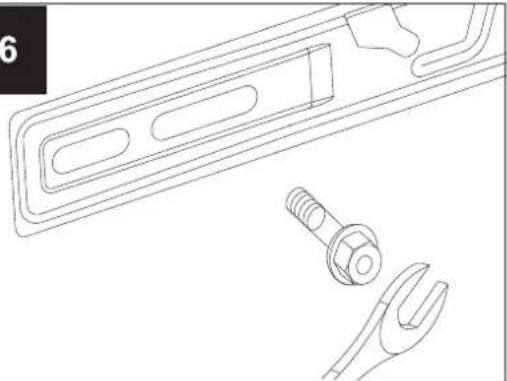

4. Kur montohet nje mur, aparati varet me ane t bulonave M8 ndaj pillakave mbajtese, te cilat jan e montuar parapraksht dhe t niveluara nmer. Pllakat mbajtese dhe kunpat per montimin e pllakes ne mur jan te perfshira ne kompletin e aparatit.

Lidhaebojleritme rreeti ujesjelllesit

1. Aparati eshte i destinuar per tse sigurar me uje t nxhe t objekte banimi, qe kanie njrj rjet ujesjellles me presion jo me shume se 6 bar (0,6 MPa).
2. Esht e detyrueshme montimi i valvolkthimi -siguruese, me t cilen eshte blere bojleri.

Ajo vendoset ne hyrjen e uijt te ftohte sipas shigjetes mbi korpusin e saj, qte tregon drejtimin e levizjes se uijt hyres. Nuk lejohet ndonje armatesembyllese midis valvoles dhe aparatit.

Pörjashtim: Nese normat vendase körkojne pördorimin e valvulete tjere t sigurise ose pajisje (q i pergjigjet EN 1487 ose EN 1489), athere duhet ta blihet suplementarisht. Per pajisje t celat i purgigi jen EN 1487 intensiteti maksimal i shpallur i punes duhet t jete 0.7 MPa. Per valvule t jera te sigurise, presionin n te cilin u kalibruan duhert et jete 0.1 MPa nen t shenuarit n tabelen e aparatit. N keto raste valvula-kthimi sigurie qdorezohet me aparatin nuk duhert et perdoret.
3. Valvula-kthimi sigurie dhe tubacioni prej saj ndaj bojlerit duhet te mbrohen nga gnirja. Gjate drenimit me markuc - fundi i tij i lire gjithmone duhet te jete i hapur ndaj atmsoferes (te mos yete imbytur). Markuci gjithashtu duhet te sigurohet kunder ngrirjes.
4. Per puné tê sigurt e bojlerit, valvolékthimi -sigururuese duhet tê pastrohet rregullisht dhe tê kontrollohet a Funktionon normalisht /pa blokim/, ne rajonet me uje gélqereje tê pastrohet nga gelqeren e grombulluar. Ky sherbim nuk eshte objekt i garancise.
5. Per te evituar demtime te perdoruesit dhe personave te tret, ne rast defekt n sstemin e furnizimit me uje te ngroht, eshte e nevojshme aparati te montohet ne ambiente qe kané hidroizolim te dyshemese dhe drenazh ne kanalizimin. N asnjemnyre mos vendosni nen aparatin seende qnuk jané te gendrueshme ndaj ujt. Ne rast montimi ne ambiente qe nuk kané hidroizolim te dyshemese eshte e nevojshme te behet njvasken tij me drenazh ne kanalizimin.
6. Gjate eksploatimit - (regjm i ngrohjes s e ujt) - eshte normalisht te pikoje uje nga vrima e kullimit e valvules sigurie. Ajo duhet te mbet et hapur ndaj atmosferes. Duhet te ndemerren te githa masat per heqjen dhe grumbullimin e sasive te derdhura per shangan e demave..
7. Né rast se ka mundési që temperatura ne aneks të bijë nen 0^ircC , bojleri duhet të zbrazet.

KKur nevojitet zbrazae e bojlerit n radhe tarepashte ne neovjshme te ndpritet ushqimi elektrik i bojlerit. Nderprisni hyrjen e ujt ne pajisjen. Hapni rubinet per uje tngrohte cezmes. Hapeni rubinet 7 (fig. 5) q te derdhet uji nga bojleri. Ne se ne instalimin nuk ka rubinet te tille, bojleri mund te zbrazet drejt per sedrejtnga tubi hyrjes sujit, per kete ai parapraksht duhet t cmontohet nga ujesjellisi.

Lidhje me rrrjetielektrik

1. Mos e leshoni bojlerin para se tèjeni tè bindur seèshte i mbushur me uè.
2. Nidihjen e bojlerit me rjetin elektrik duhet te kujdeseni per ludha erregullt e percuesit mbrojttes (tek modelet pa kablo dhe spine).
3. Nghes i uijt pa priz e ngarkues - rjetti irrymes duhet te sigurohet me valvule sigurie dhe me pajisje te instaluar qe siguron ndarjen e te gjth polevne ne kushtet embitensionit te kategorise sll-tie.
4. Nese kabloja ushquese (per modelet qe e kané) eht e prishur ajo duhet te ndrohet nga perfaquesues i repartit ose nga person me njekualifikim te kétillé, per te shmongur cdo risk.
5. Tek bojleret me montim hoorizontai -Izolimi i percjelleve ngarkuese te instalimit elektrik, duhet tmbrohen nga prekja me flanxhen e pajisjes (ne zonen nen kapakun plastik). Per shembull me kablo izoluese me termorezistencme madhe se 90^ircC
6. Gjate kohes sngrohjes se aparit mund te ketz hurme (nga uji i zier). Kjo eshte normale dhe nuk indikon demtime. Zhurma perforcohet me kalimin e kohes per shkak te gelgerorit te grumbulluar. Qte te higet zhrma aparati duhet te pastrohet. Ky sherbim ofrohet nga garancia.

Kliente tnderuar,

Ky nuk eshte presioni nga rjeti i ujesjellisit. Kjo eshte e shpallura per aparatin dhe lidhet me kerkesat e standardeve te parrezikshmerise.

1. Lloi i bojlerit -ujenxehes akumulues i mbyllur me termoizolim.
2. Konsumi ditor i elektroenergjise - shiko Shtojcen I
   7.Profilishpallur ingarkeses-shiko Shtojcen I
3. Sasia e ujt te perzier tek 40^ircC V40 nI litra - shiko Shtojcen I
4. Temperature maksimale e termostatit - shiko Shtojcen I
5. Akordimet e temperatures te vendosur fabrikisht - shiko Shtojcen I
6. Efektiviteti energjetik gjatngrohjes sujit - shiko Shtojcen I.

III. PERSHKRIM DHE MENYRA VEPRMIT

Aparati perbeheta gka korpus, flanxhe nepjesen e poshme /tek bojleret per montim vertical, /ose anes/tek bojleret me montim horizontal/, panel mbrojtés plastik dhe valolekthimi -siguuese.

1. Trupi perbēhet nga dy rezervuare celiku (rezervuari i ujt) dhe njē mbeshtjelles (guska e jashtime) me izolim ternik dérrmjet tyre prej shkume poliuretani me dendési t larte q nuk ndot mjdisin dhe dy tuba me filete G½" per furnizimin me uje t ftohté (me unaze blu) dhe shkarkimi i ujt te xhehte. (me unaze t kuqe). Rezervuaret e brendshem jané bére prej celikut t zi t mebrojtur me njē veshje speciale gelqi-geramike os smalt.
2. Nè secilin e flanxhave ùshti montuar negroës elektrik dhe mbrojtje prej magnezi.
   Ngrohesi elektrik sherben per ngrohjen e uijt ne rezervuari die komandohet nga termostati, qre rregullon ne menyre automatike nj temperature caktua te uijt.
   Aparati disponon dhe m nje vegel e montuar per mbrojtjen nga mbinxehja (termostakues), qe stakon xnehesi nga rrjeti elektrik ne rast se temperatura arrijee nivele shume tarta.
3. Valvolekthimi - siguruese parandalon zbraja e plotte te aparatit ne rastet kur nderprit furnizimi me uje te fohte nga rjeti uyesjelles. Ai mbron aparatin nga rritja e presionit ne ujembajtesisit deri permasa me te medha nga e lejuaren gajte regitim te ngrohjes (! gajte rritja e temperaturés uji bumehet die presjoni rritet), nepermjet rrjedhma e tepricse se ujt nga vrima e drenazhimit.

Valvolakthimi -siguruese nuk mund tmbroje aparati nga presioni m i larte i ujit ne ujesjellésin, nga ky qé rekomandohet per aparatin.

IV.MONTIMIDHELESHIMINEPUNE

VINI RE! Montimi i gabuar dhe lidhja e pa drejte t aparatit do ta beje irezikshem per shendetin dhe jeten e konsumatorve qe mund t shkaktojepasoja t renda dhe te qendrueshme per ata, duke perfshire por jo vetem demtime fizike dhe/ose vdekje. Kjo mund t coje ne demtime t pronesise se tyre/prishjen dhe/ose shkatrimin et ytre, sikurese t asaj t paleve t trete t shkaktuara, duke perfshir jo vetem nga permbytje, plase jhe dze jzarri.

Montimi, lidhja ndaj rjretit te ujesjellest de elektrik dhe venia ne shfrytezim duhet te kryhet vetem nga njteknik i qualifikuar elektricist de teknike per riparimin dhe montimin e aparatit qe kané fituar licencen perkatese etyre ne territorin e shtetit nen tce cilin kryhen montimet dhe venia ne shfrytezim te aparatit dhe ne pereputhe me rergulloret per perdorimin.

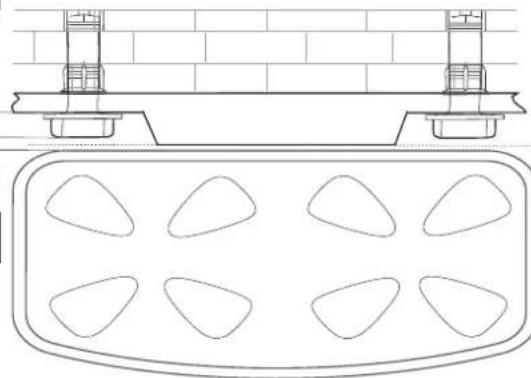

Shenim: vaska mbrojëse nuk hyn ne kompleksin dhe zgjedhet nga konsumatori.

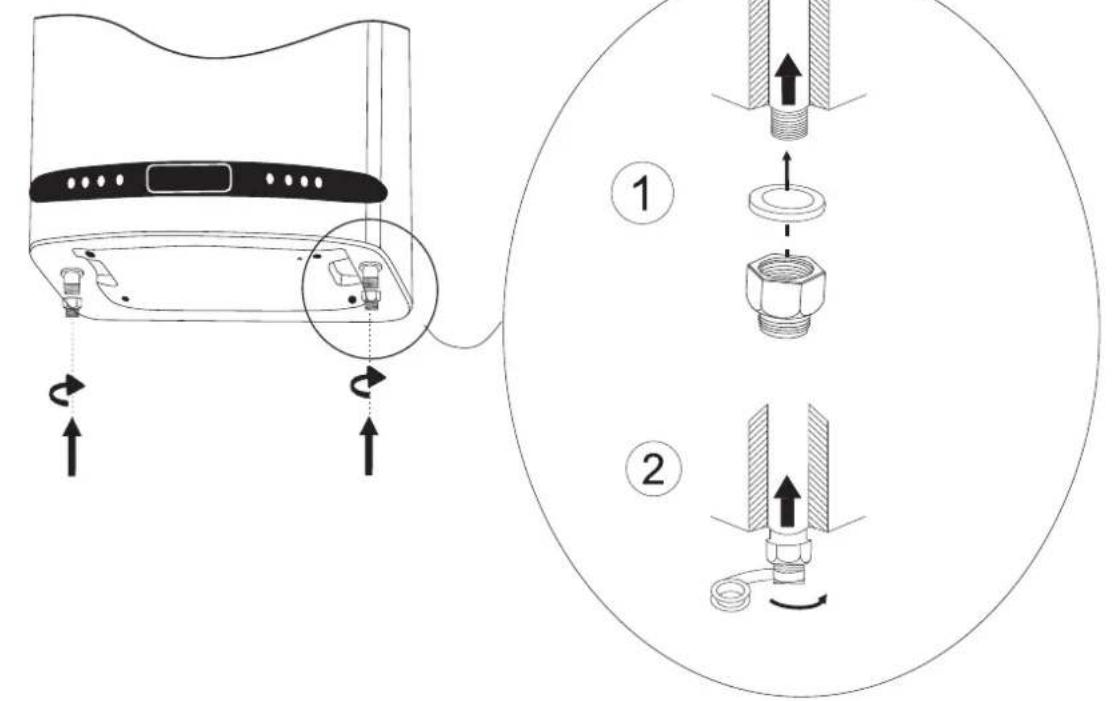

2. Lidhja e bojlerit me rreeti ujesjelleit

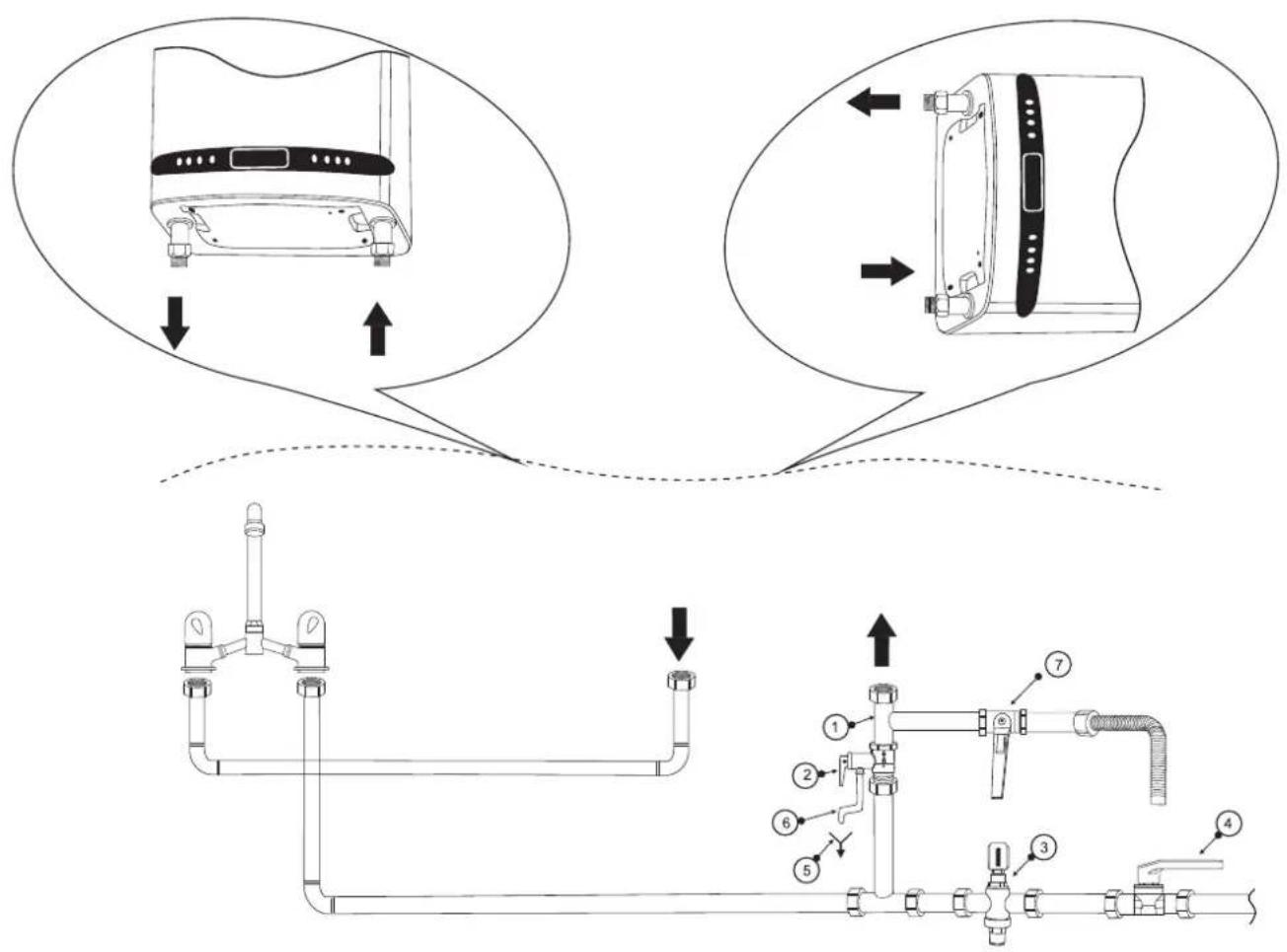

Fig.5

Ku: 1 - Tubacion hyres; 2 - valvolle sigurimi; 3 - ventil reduktimi (per presion tek ujeselllesit mbi 0,7 Mpa); 4 - rubinet mbylljee; 5 - hinkne lidhje me kanalin; 6 - tub gome; 7 - Rubinet per zbrazen e bojlerit
Nedihjen e bojilerit me rjetin e ujesjellosit duhet te keni parasysh shenimet treguese me ngjrya (unazet) mbi tubacionet: blu - per uji (hyres) i ftoht, i kuq - per uji (dales) i ngrohte.
Eshte detyrueshme montimi i valvolkthimi -siguruese, me te cilen eshte blere bojleri. Ajo vendoset ne hyrjen e uijt te ftohte sicasigjtes mbi korpusin e saj, qte tregon dejtimn e levizjes se ujit hyres. Nuk leohet ndonje armatese mbyllise midis valvoloes dhe

aparatit.

Pērjashtm: Nëse normat vendase kěrkojne ðerdorimin e valvuleve t Ĺjerë t ōsigurise ose pajisje (qī i pērgjigjet EN 1487 ose EN 1489), atēhere duhet ta blihet supplementarish. Pēr pajisje t Ĺcil iu pērgjigjen EN 1487 intensiteti maksimal i shpallur i punes duhet t Ĺjet ŏ 0.7 MPa. Pēr valvule t Ĺjera t ōsigurise, presionin n Ĺe cilin u kalibruan duhet t Ĺjet ŏ 0.1 MPa nè t Ĺshenuarit n Ĺtablen e aparatit. Né kétō raste valvula-kthimi sigurie qē dorézohet me aparatin nuh duhet t Ĺperdoret.

Nodhja e valvolavekthimi -siguruese tjera (tëvjetra) mund tshkaktojne demtimin e aparatit tuaj dhe duhet tihigen.

Nuk lejohet armatura tjeter frenuese mes valvules sigurie (pajisjes mbrojtse) de aparatit

Nuk lejohet vidhosjen e valoles nè filitem me gajtesi mè madhe se 10mm, nè rast te kundert kjo mund te shkaktojé ddimtin e valothes tuaj dhe eshte e hme per aparatin tuaj.

Tek bojlerét me montim vertical valola sigurimi duhet tè jete e lidhur metubazoni hyres kur paneli plastikèshte hequr.

Valvula-kthimi sigurie dhe tubacioni prej saj ndaj bojerit duhet te mbrohen nga ngirira. Gaje dreimit me markuc - fundi i tij lire gjithmone duhet te jete i ndaj atmosferes (te mos jete imbytur). Markuci gjithashtu duhet te sigurohet ngrijes.

Mbushja e bojlerit me uje behet duke hapur rubinetin per uje t ftohte nga ujesjellésin drejt tj dhe rubineti per uje t ngrohte te ventilit. Pas mbushjes se bojlerit nga ventilili duhet te derdhet njrmye vazhdueshme uje. Atehere mund te mbyllni rubinetin per uje t ngrohte.

Kur nevojtet zbrazae e bojlerit nre rachte tare eshte nevojshme tnderpritet ushqimi elektrik i bojiler. Nderprisni hyrjen e ujit ne pajsijen. Hapni rubinetin per uje te ngrohte tcezmes. Hapeni rubinetin 7 (fig. 5) qte derdhet uji nga bojleri. Ne se ne instalimin nuk ka rubinet t tille, bojleri mund t zbrazet drejt per se drejet nga tubi hryjes se ujit, per kete ai paraprakisht duhet te cmontohet nga ujesjellesi

Ne rast hecqjes se flanxhos eshte normale te derdhen disa litra uji, qe kanembetur ne ujembajtesin.

Gjatderdhjes duhet te merren masa per parandalimin e demeve eventuale nga derdhja e uijt.

Nese presioni nre rjetin e ujesjelliset tejkalon vleren e pershkuar ne paragrafine e parne miper, atehere nevoijet montimi i ventililit redukiv, ne rst te kundert bojiler nuk do te eksploatohet ne menyre te drejette. Prodhesui nuk mban pergjejesi per problemet qe daln nga perdorimi i parreguill t e aparit.

3. Lidhje merrjetielektrik

Para se ta takoni ushqimin elektrik duhet te sigurohuni se aparati eshti mbushur me uje.

3.1. Tek modelet qe jané tê pajisura me kablo ushquese, i kompletuar me spine, lidhja behet duke e futur ne prisen.

Kontakti duhet n'enyre t dejte lidhet ndaj rjetit te vecante trrymes dhe t sigurohet me mbrojtes. Ai duhet te tokezohet.

3.2. Neurohésit e uijt te paketuar bashke me percjellisin ngarkues pa prizë

Pajisja duhet tī lidhet ndaj rrjetit te veçante tī rrymēs prej instalimit stacionar tī rrymēs, siguruar me valvule sigurie me elektricitet tī shpallur nominal 16A (20A per kapacitet > 3700W). Lidhja duhet tī jetse e qendrueshme - pa lidhur prizat. Rrjeti rymēs duhet tī sigurohet me valvule sigurie dhe me pajisje tī instaluar qī siguron āndarjē nī gīthā poleve né kushtet e mbitensionit tī kategorise sīl-tè.

Lidhja e percjellësve të prizes ngarkuese të pajisjes duhet të behet po ashtu:

• Percjellei me ngjyre kafe te izolimit -ndaj percjellesit fazes prej instalimit elektrik (L)
• Percjellei me ngjyre blu te izolimit - ndaj percjelliset neutral te instalimit elektrik (N)
  Percjelles me ngjyre jeshile te izolimit - ndaj percjellesit sigurie prej instalimit elektrik (11

3.3. Ngrohesi i ujit pa prizengarkuese

Pajisja duhet t lidhet ndaj rjetit t vecantte trrymes prej instalimit stacionar elektrik, siguruar me valvule sigurie me elektricitet te shpallur nominal 16A (20A per kapacitet >3700W ). Lidhja realizohet me percjellese te fortabakri - kabillo 3× 2,5mm² per kapacitet t pergjithshem prej 3000W (kabillo 3× 4.0mm² per kapacitet >3700W

Ne qarkun elertrik ushytes t aparatit duhet t montohet nj pajisje te siguroje shkeputjen e te gjtha poleve ne kushtet e mbitensionit e kategotise III. Per te montuar percuesin elektrik ushytes i bojlerit eshte nevojshme te higet kapaku plastik.

Lidhja e percuesve ushqyes duhet te yete neperputhje me shenimet mbi kapezave, si vijon:

ai fazes tek shenimi A ose A1 ose L lose L1. ai neutral tek shenimi N (B oseB1 ose N1)
- Eshte e detyrueshme lidhja e percuesit mbrojtës me bashkuesin me vide, i shenuar me shenjen

Pas montimit kapaku plastik vendoset perseri!

T1,T2 - termoshkyès; TR/EC - termorregullatori / biloku elektronik; R1,R2 - ngrohesit; F1,F2 - flanxhat; S1,S2- sensorét; WiFi modul (per modelet me WiFi).

V. MBROJTJE ANIKOROZIVE -ANODE MAGNEZI

Protektori i anodes magnezi mbron edhe me shume siperfaqen e brendshme te ujembajtesit nga korozioni. Ai eshte nj element i kosumueshem q duhet te kembehet ne mnerye periodike.

Pér njé shrytēzim afatgåte dhe pa defekte e bojlerit tuaj, prodhuesi rekomandon njé kontroll periodik e gjendjes sé anodes magnezi nga teknik i licenzuar dhe tændrohet né rast se ᵓshte e nevojshme, qē mund tē bēhet né kohen e profilakssis s āparabit.

Pér kryerjen e kembimit kontaktoni me repartet e autorizuara!

Percaktimi i funkionsimit te butonave dhe elementeve:

1 - Butoni pé zgjedhjen e programit dhe aktivizimin e funkisdictione te programimitné regimin "Programuesi javor";

2 - Butoni pé r zgjedhjen e diteve t javes;

3 - Butoni Pér zgjedhjen e ores / periudhés né regijmet e ndryshme;

4 - Butoni "Doreze telefoni" per tē zgjedhur numrin e dusheve dhe pēr tē aktivizuar regjimin "Kontroll me dore";

5-Ekrani LCD.

6- Butoni pēr tě kycur / shkycur aparatin - regjimi "Stand by";

7 - Butoni per zgjedhjen e regjimeve ECO SMART, ECO NIGHT ose ECO COMFORT;

8 - Butoni zgjedhjes se funksionit "BOOST";

9- Butoni per tekycur / shkycur regjimin "Pushime"; Kombinimet e mundshme:

7 + 8 - 日 mbyllje"epanelit;

8+9- 品 +Kyjcde the shkyjcemodulit Wi-Fi("Stand by regjimi");

2+3- +Kpjimigjendjes séqelizésaktuale;

1+2- +Kpjimi igendjes sègelzes aktuale.

3. Kycja ekomandimit elektronik t aparatit

Kycja behet me butonin . Ekrani tregon regjinm ne te cilin do te funkcionojdehne varesi te tij simbolet e pershkuara me poshte per secilen regjim. Shkyca je komandimit elektronik behet me shtypja e butonit

4. Rregullime the komandimi i aparatit

Kycja dhe shkycja e Wi-Fi (modele me Wi-Fi)
Kycja dhe shkycja e Wi-Fi modulit behet me ane embajtjes s njekohshme t bebotanave Kycda dhe shkycja e Wi-Fi modulit behet me ane embajtjes s njekohshme t bebotanave Kur Wi-Fi moduli eshti kycur ne ekranin del symboli

Rregullimin edités sè javés dhe oreš

Pertepunar nemenyre korrekte regimeteprogramve,duhet terregulloni orndhe diten aktuale te javes.Rregullimi kryhet ne regimin"stand-by".

Mbajeni tê shtypur butonin . Né fushen per zgjedhjen e ditës sé javës fillon tê verzuljoë dita e javës. Me anë tê butonit gjdhni dita aktuale e javës. Shtypni butonin tê konfirmuar zgjedhjen e bèr. Dy shifrat e para tê kohematemiset filojne tê verzuljoñë. Me butonin regulloni oren dhe e konfirmoni me butonin Grupi i dyte tê shifrave fillon tê verzuljoë. Persiri me anë tê butonit regulloni minutat dhe e konfirmoni me butonin .

Orientimi ekranit nga pzaponizioni verticalne horizontal

Pertpuanneemyre korrete regjimet proprogramve, kur aparati montohet horizontalisht, eshte detryushme t zgjidhni myren e funksonimit per modellin "horizontal" (orientimin horizontal i ekranit).

Pér tí kaluar nga simbolet horizontale né vertikale dhe anasjelltas, éshte e nevojshme tê shtypni dhe tê mbani tê dy butonat

onda kur bojleri eshte ne regjinim „Stand by".

Vini re!Bojleri elektrik TESI qe e ken ne disposacion eshte me klasa me e larte te energijse. Klasa e aparatit ne regimin EKO garantohet vetem me sjen korrekte o orientimit te ekranit.

Regjimi "Komandim medore"

Me ané tē butonit mund te zgjidhni regjinm pune "Komandim me dore". Nekrani del simboli the kohematesi per numerim te mbrapsht nese aparati eshtene regjinm e ngrohjes ose ora nese aparati eshte gati per perdorim. Kur aktivoni regjinm de mare mbi ekrani del rregullimi i fundit q eshte n kujtesen per numri i dusheve. Numri maksimal i dusheve qe mund te zgjidhen varet nga modeli dhe eshtte trequat n tabelen 1.3.

Funksioni "Kundernogrirje"

Funkioni "kunder ngrirje" eshte aktiv ne regjimin "Komandim dore" dhe "Programuesi javor".

Pertekur funsioni "kundergirje" shtypni butonin deri n daljen e simbolit

E RENDESIHME: Ushqimi elektrik i aparatit duhet tjeté i kycur. Valvola mbrojtese dhe tubacioni nga ajo ndaj aparatit detynimisht duhet t jene t sigurara kunder

ngrirje.

Regjimi"Programuesijavor

Me shtypjen e butonit budt zgjidhni njenga tre regjimet javore,programete instaluara ne aparatin -P1,P2 ose P3.

Pertregulluar programin qekeni zgjedhur shtypni dhe mbani butonin

pertellfuarregullimntijt.

Pajisja hyn ne regimin e programimit per programin ezgjedhur. Nekranin treguesi per programet (P1, P2 ose P3) verzullon.

Hapi 1-Zgjedhja edttesse javes

Me ané tē butonit zgjdhni dita e javës nè tē cilén do tendryshoni programin.

Hapi 2-Zgjedhja eores

Me ané tē butonit © zgjidhni oren qè déshironi.

Hapi 3-Zgjedhja e sasise sedeshiruar e ujit ngrohte

Me ane t butonit zgjjdnr numri dusheve per te caktuar sasia e nevojshe tujt tngrohte per oren e deshiruar. Mund t zgjjden poziconet sipas deshires *, 1, 2,... numri dusheve duke i pershkuar me butonin

**do te thote se eshte zgjedhur regjimi "kunder ngrirje" qene kieranin del mesimbolin *.

Me ané tékombinitétbutonavehe mund tékopijoni rregulimeve (numi i dushev)nga orä aktuale nere one qè vijon.

Pér kété qelim butoni mbahet i shtypur, kurse me shtypjen e butonit kalohet né oren g é vijon (qeliza e ngjitur), duke kopijuar numri i zgjedur i dusheve.

Per cdo ore tê ditës èshte siguruar qelizë né diagramin ores. Shifrat nen asaj Ju orientojne.

Pershkrimi i shenimeve:

• • kur geliza e ore's eshtmbushur ka kerkesep er uje te ngrothe nke tete oedhe uj do te jete inghorur ne varesi te numrit te zgjedhur te dusheve.

• nese geliza e ores eshte boshe aparati nuk ka pér detyre pé kété ore.

Ndryshimet e bera konfirmohen me shtypjen enjehershme te butonit α ,nme tclen aparati do tali nga regjimi per rregullimin.

Né rast se butonat nuk manipulohen pér një koë të gjatë ndryshimet e bera ruhen automatikisht (bile se nuk janë të konfirmuara).

Regiimeteprogramuara-P1dheP2

Pereprogramet P1 dhe P2 mund te zgjidhni ne t cilen dite te javes,ne orc fare sasi uje ingrohte eshte e nevojshme. Aparati Ilogarit kur te kycet per te siguruar sasinie nevojshme ne ore e vendosur.

Per shembull:

Nese eshte e programuar e merkura ora 18:00 te kete uje te ngrohte per 3 dushe aparati do te mbaje kete sasi per njte periudhe t cactuar kohore dhe do te shkycet.

Regjimi i programuar - P3

Per programet P3 mund te zgjidhni nè tê cilén dîte te javes per cfare periudhe kohore te kycét aparati dhe cfaré sasi uje te ngrohté tê siguroje. Aparati kycét dhe perpiqét te arrijé sasia e vendosur tê dusheve.

Per shembull:

Nese eshte vendosur e merkura ora 18:00 te kete uje te ngroht per 3 dushe aparati do tefiljo te ngrohe ujin qne kete ore te arrijtevendosurit 3 dushe.

Regjimi ECO SMART, ECO NIGHT dhe ECO COMFROT

Me shtypjen e butonit 念 mund tze gjidhni midis tre regjimet:

ECO - ECO SMART,

EC1 - ECO COMFORT (kufiri mē i ulēt siguron 2 dushe, kufiri i sipērm gjeneron kursime).

EC2 - ECO NIGHT (SMART algorithmi me perparesi tngrohjes gjat nates). Regjimi zgjedhur tregohet mbi ekranin.

Né regjimet " ECO " bojleri elektrik perpunon njé algorithmi veté tepunés pé ter guarantuar kursimin e energjiise elektrike dhe perkatesish tule llogarine Juaj per energji elektrike por njekohesisht te ruaje ne menyremaksimale komforti i pederimit.

Vini re! Bojleri elektrik TESY qe ke nki ka klasen me t lart e energjise. Klasa e aparatit garantohet vetem kur pajisja operon ne modalitetin ECO "smart", per shkak te kursimeve te konSIDerueshme te energjise qe rohen.

Parimi i funkionsimit: pas zgjedhjen e njg nga tre regjimet "ECO", aparati do t studioje zakonet tuaja dhe do te zhvilloje nje program javor ne menyre qe t'ju ofroje sasine e nevojshme tujit, n kohen e duhur kur ju nevojitet, por githashtu ne menyre qe te gjenerojé kurzime te energjise dhe te zvogelojfe taturen tuaj te energjise elektrike. Parimi i punes kerkon nje periudhe te vetetrajnimit qe zgjat nje jave. Pas regjimit "ECO", aparati fillon te grumbulloje kurzisme te energjise pa prashur komoditetin tuaj, te llogaritur ne bazeti zakoneve Tuaja te hulumtuara. Aparati vazhdon te monitorojé zakonet tuaja dhe trajnohet vete vazhdimisht.

Né kété ményré ndérhyrja juaj nuk éshte e mundur pasi tè jegedhur, dmth. Ju NUK mund tē rregulloni numrin e dusheve.

Né rast se ndryshoni zakonet tuaja shpesh, pajisa nuk do tè jegé né gjendje tē zhvillojé njé algoritim tè sakte qè do tè garantonte komoditetin tuaj dhe tè sigurojè uè tè ngrothè pikerisht kur keni nevoje per tè. Né két keptim, nèse funkisioni i pajés jè regimin "Eco smart" nuk ju kenaq dtc nu kuj iguron komoditetin e nevojshém, dhe ju doni qè aparati tè vazhdoje tè kujdeset per uljen e kostove tuaja me anè tè shtypjes sè butonit ① mund tè zgjidhni regimin e funkzionimit EC1 per njè nivel mè tali tè komoditeti, i cili gijithashtu do tè gjenerojè kursime tè energjise, megjithese nè njè masé mè tè vogel. Zgdehydja e regimit EC1èshti i destinuar per pédoruesit me zakone tè ndryshueshme, per tè cilét do tè ishte e vështire tè krijonin njè orar tè sakte tè punés javore.

Mund te zgjidhni regjimin EC2 pé tè gjeneruar kursime maksimale tê energjisè. Kjoèshte një menyré me algoritēm SMART me pēpärësī tê nghjes qajte nates.

Shenim: Kur energia elektrika nderpritet ose e ketur, aparati ruan regullimet e tij deri ne 12 ore. Vetem me butonin "on/off" mund te startoni perseri algoitmin, nè tē cilin aparati do tê filjë tê trajnohet vetè qè nga fillimi.

Funksioni "LOCK"

Mbjtja e zgjatur te njekohshme e butonave the pangeni kontrolit eshte "imbyllur" dhe nepertij nuk mund tbehen komando. Nese peleni eshte imbyllur ne ekrani del simboli. Nese shtypet njebuton i caktuar kur peleni eshte imbyllur te gjitha butonat ndrocojne por aparati nuk pranon komanda, simboli vezullon 3 here me te cilen fton per shkyje. Per te shkycur panelin perseri eshte nevojshme te shtypni dhe te mbani butonat the njekohesisht per 2 sekonda.

FunksinipushimeVAC

Ne rast se planifikoni tē mungoni nga shtepia per mē shumē se 1 dite mund te aktivizoni regjimin "Pushime" qē bojleri elektrik tē "di" se kur do tē kthehuni nē shtepine dhe t'Ju siguroje uji tē ngrohte..

Pör tí kyçur regjimin "Pushime" duhet tí shtypni butonin Mbi ekranin del "00" dite, sikurse shifrat dhe simboli zullojne. Nëse numri i ditëve "00" nuk ndryshohet regjimi "Pushime" nuk mund tí aktivizohet.

Pertshenuar numri iditeve perdorni butonin Nese numri iditeve "00" nuk ndryshohet regjimi "Pushime" nuk mund te aktivizohet.

Pertshenuar numri iditewe perdorni butonin vazhdoje tevezulloje. Dy parametrat embeturjne tevendosura si rregullime te fabrikes: numrimaksimal i dusheve ne oren 18:00 nediten e fundit te pushimit.

Pertendryshuar oren per tecielen te sigurohet sasin e deshiruar uje te ngrohteperdornibutonin Per tendryshuar numri i dusheve perdornibutonin Parametrat e vendosura konfirmohem me shtypjen e butonit ne tclin regjimi "Pushime"eshteiaaktivuar.

Mbi ekranin simboli dalon te verzulloje dhe ndricon vazhdimisht. Jane n dedukje numri i ditave te pushimit, numri i dusheve dhe ora ne t cilen duhet te sigurohet uji ingrohte.

Dalja nga regjimi i pushimit, pa ndryshim, mund te kryhet ose me ane tsetypes se sse kur per njekohet gjatenuk preket asnjebuton. Simboli zhduket.

Pertdalnga regjimi "Pushime" shtypni njerin nga butonat -os .Nese shtypet butonin deri sa regjimi "Pushime" eshte i aktivuar hyhet ne regjimin e programimit dhe numri i ditve dhe symboli lojne te verzullojnepersiri.

Verejtje: Numri diteve qe futni/periudha emungeses/duhet te perfshijde hda tita n te cilen ktheheni ne shtepine tuaj.

Funkioni "BOOST" (Ngrohja enjehershme deri n etemperaturen maksimale dhe kthimin automatik ne regjinin e programuar te punes)

Kur aktivzoni funkcionin BOOST, bojleri do tngrohe ujin ne temperaturen maksimale te mundshme pa ndryshuar algoitmin e punes se regijimit perekatas te funkcionimit. Pasi te keni arrirtur temperaturen maksimale, aparati kalon automatikisht ne regijim e meparshem te funkcionimit. Funksioni BOOST eshte aktiv ne regjemet "ECO", "Pushime" dhe "Programuesi javor".

Pertekycur BOOST, shtypni nemeynre te vazhdueshme butonin

Pertcaktivuzuar BOOST, shtypni perseri butonin

Ne regjimin "Komandim me dore" dhe regjimi "BOOST" mbi ekranin del kohematesi qe tregon afersisht koha e mbetur ne arritjen e sasise s nevojshme i ujit te ngrohte qe eshte vendosur.

5. Probleme te regjistruara

Me regjstrimin e një problem ne pajisjen symboli A del ne panelin dhe fillon te verzulloje. Kodi i gabimit te regjstruar del mbi panelin.

Lsta e gabimeve qe mund t dlin mbi ekranin:

Kodi i gabimeve	Emertimi i gabimeve
Er1 Sensori	- Dhēnësi i poshtëm ᵓshte këputur
Er2 Sensori	- Dhēnësi i poshtëm ka qark të shkurtër
Er3 Sensori	- Dhēnësi i sipërm ᵓshte këputur
Er4 Sensori	- Dhēnësi i sipërm ka qark të shkurtër
Er5 Sensori	- Dhēnësi i poshtëm ka qark të shkurtër
Er6 Sensori	- Dhēnësi i poshtëm ᵓshte këputur
Er7 Sensori	- Dhēnësi i sipërm ᵓshte këputur
Er8 Sensori	- Dhēnësi i sipërm ka qark të shkurtër
Er9 Gabim i softuerit
Er10	Ngrohësi punon në gjendje të thatë (H1)
Er11	Ngrohësi punon në gjendje të thatë (H2)

Verejtje: Nese del simboli xhe ndonjenga gabimet e permendura me lart ju lutemi kontaktoni me nje gender i autorizuar te sherbimit! Qendrat e sherbimit jané treguar ne karten e garantimit.

VII. MIREBAJTJA PERIODIKE

Gjate punes normale te bojerit, nga ndikimi i temperatures s larte mbi.
siperfaja e ngrohesit mbetet gellqere/gur kaldaje/. Ajo keqeson shkembimin
nxehtesis midis ngrohesi d he uji.Temperatura mbi siperfaqen e ngrohesit
dhe nzeon reth tij rritel. Del nje zhurme karakteristik / i ujit qe valon/.
Termorregullatori fillon te kontaktoji dhe te shkycet me shpesh. Eshte
mundshme veprim i reme e mbrojtjes se temperatures Per skjak te kesaj
produhesi aparatir revkomand profilaki te bojerit Tuaj ne cdo yjet nga
njegendere autorizuare osne njepart baze. Kjo profilaki duhet te perfshij
pastrim dhe kontrl te protektorite anodes (tek bojeret me veshje qelk-
kermike), qene rast nevoje mund te ndrohet me nje i ri.
Per ta pastruar aparatin perdorn pecete laget. Mos perdorni mjete pastruese
abrazive ose t celat permbajne tetres. Mos hidnui uje mbi aparatin.

Prodhuesi nuk mban pergjegjesi pere githa pasojat qrrjedhin nga mosrespektimin e ketij instruktioni.

Bojleret e vjeter kané materiale tê cmueshme dhe prandaj ata nuk duhet te hidhen sebashku me plehrat shtepiakel Ju lutemi te kontriboni ne menyre aktive per tmbrojtur mjeedisin duke dorzuar aparatin tek piket blerese tLicensezuar (nese ka te tille).

1

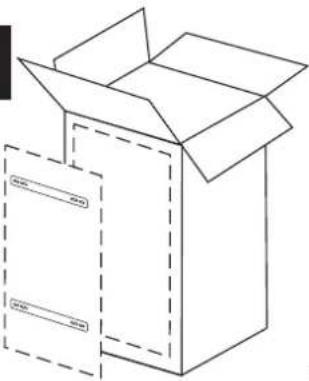

1.3	A	C	D	T out of box
GCR 3027 ... EC[W]	498	280	165	79	79
GCR 5027 ... EC[W]	710	280	405	79	79
GCR 8027 ... EC[W]	1058	280	695	78	78
GCR 10027 ... EC[W]	1288	280	880	78	69

1.1

1.2

2

B

C

D

E

F

G

3

3.1

3.3

3.4

3.5

3.6

4.1

4.2

6.1
