MANUAL I PËRDORUESIT BelliSlimo Cloud Dry 100 Tesy

Instruksioni për shfrytězimin2

1. Ky përshkrim teknik dhe instuksioni për shfrytëzimin ka për synim t`Ju njoh me artikullin dhe kushtet për montimin e tij të rregullt dhe shfrytëzimin e drejtë. Instruksioni është i destinuar për teknik të licenzuar, të cilat do ta montojnë aparatin, do ta demontojnë dhe riparojnë në rast defekti. 2. Ju lutemi, duhet të keni parasysh se respektimi i instruksioneve në këtë udhëzues është para se të gjithash në interes të blerësit, por ndërkohë është edhe një prej kushteve të garancisë, të përshkuara në kartën e garancisë, qe të mund blerësi ta përdorë shërbimin falas që ofrohet nga garancia. Prodhuesi nuk përgjigjet për dëmtime në aparatin ose dëme të mundshme të shkaktuara si rezultat i eksploatimit dhe/ose montimit, që nuk iu përgjigjen instruksioneve në këtë udhëzues.

3. Bojleri elektrik i përgjigjet të gjitha kërkesave të EN 60335-1, EN 60335-2-21.

4. Ky Kjo pajisje u destinua për përdorim nga fëmijë në moshën 8 vjeçe ose mbi moshën 8 vjeçe, nga njerëz me aftësi të kuzuara zike, emocionale dhe mendore, ose nga njerëzit të cilët nuk kanë përvojë ose njohuri, nëse janë nën mbikëqyrje ose të instruktuar në përputhje me përdorimin e parrezikshëm të pajisjes dhe nëse i kuptojnë rreziqet të cilat mund të shkaktohen.

5. Fëmijët të mos luajnë me pajisjen.

6. Pastrimi dhe mirëmbajtja e pajisjes të mos bëhet nga fëmijë pa mbikëqyrje.

VINI RE! Montimi i gabuar dhe lidhja e pa drejtë të aparatit do ta bëjë i rrezikshëm për shëndetin dhe jetën e konsumatorëve që mund të shkaktojë pasoja të rënda dhe të qëndrueshme për ata, duke përfshirë por jo vetëm dëmtime zike dhe/ose vdekje. Kjo mund të çojë në dëmtime të pronësisë së tyre /prishjen dhe / ose shkatrimin e tyre/, sikurese të asaj të palëve të tretë të shkaktuara, duke përfshir jo vetëm nga përmbytje, plasje dhe zjarri. Montimi, lidhja ndaj rrjetit të ujësjellësit dhe elektrik dhe vënia në shfrytëzim duhet të kryhet vetëm nga një teknik i kualikuar elektricist dhe teknikë për riparimin dhe montimin e aparatit që kanë tuar licencën përkatëse e tyre në territorin e shtetit në të cilin kryhen montimet dhe vënia në shfrytëzim të aparatit dhe në përputhje me rregulloret për përdorimin. Ndalohet çdo ndryshim dhe rikostruksioni i konstrukcionit dhe skemën elektrike të bijlerit. Në rast konstatim të ndryshimeve të tilla garancia e aparatit skadohet. Ndryshime dhe rikostrukcione quhet çdo heqje e elementeve të përdorura nga prodhuesi, montimin e komponentëve shtesë te bojleri, ndrimin e elementëve me analogë që nuk janë miratuar nga prodhuesit.

1. Bojleri duhet të montohet vetëm në ambiente me siguri normale kundër zjarrit.

2. Në rast montimi në banjon, ai duhet të montohet në një vend të tillë që të mos laget nga uji i dushit ose prej dushit të lëvizshëm. 3. Ai është i destinuar për eksploatim vetëm në ambiente të mbyllura dhe të ngrohta, në të cilat temperatura nuk ulet nën 4°C dhe nuk është i destinuar të punojë në regjim të pandërprerë dhe të vazhdueshëm. 4. Kur montohet në një mur, aparati varet me anë të bulonave M8 ndaj pllakave mbajtëse, të cilat janë montuar paraprakisht dhe të niveluara në mur. Pllakat mbajtëse dhe kunjat për montimin e pllakës në mur janë të përfshira në kompletin e aparatit.

Lidhja e bojlerit me rrjeti i ujësjellësit

1. Aparati është i destinuar për të siguruar me ujë të nxehtë objekte banimi, që kanë një rrjet ujësjellës me presion jo më shumë se 6 bar (0,6 MPa).

2. Është e detyrueshme montimi i valvolëkthimi - siguruese, me të cilën është blerë bojleri.

Ajo vendoset në hyrjen e ujit të ftohtë sipas shigjetës mbi korpusin e saj, që tregon drejtimin e lëvizjes së ujit hyrës. Nuk lejohet ndonjë armatesë mbyllëse midis valvolës dhe aparatit. Përjashtim: Nëse normat vendase kërkojnë përdorimin e valvuleve të tjerë të sigurisë ose pajisje (që i përgjigjet EN 1487 ose EN 1489), atëherë duhet ta blihet suplementarisht. Për pajisje të cilat iu përgjigjen EN 1487 intensiteti maksimal i shpallur i punës duhet të jetë 0.7 MPa. Për valvule të tjera të sigurisë, presionin në të cilin u kalibruan duhet të jetë 0.1 MPa nën të shënuarit në tabelën e aparatit. Në këto raste valvula-kthimi sigurie që dorëzohet me aparatin nuk duhet të përdoret. 3. Valvula-kthimi sigurie dhe tubacioni prej saj ndaj bojlerit duhet të mbrohen nga ngrirja. Gjatë drenimit me markuç – fundi i tij i lirë gjithmonë duhet të jetë i hapur ndaj atmosferës (të mos jetë i mbytur). Markuçi gjithashtu duhet të sigurohet kundër ngrirjes. 4. Për punë të sigurt e bojlerit, valvolëkthimi – sigururuese duhet të pastrohet rregullisht dhe të kontrollohet a funkcionon normalisht /pa blokim/, në rajonet me ujë gëlqereje të pastrohet nga gëlqeren e grombulluar. Ky shërbim nuk është objekt i garancisë. 5. Për të evituar dëmtime të përdoruesit dhe personave të tretë, në rast defekt në sistemin e furnizimit me ujë të ngrohtë, është e nevojshme aparati të montohet në ambiente që kanë hidroizolim të dyshemesë dhe drenazh në kanalizimin. Në asnjë mënyrë mos vendosni nën aparatin sende që nuk janë të qëndrueshme ndaj ujit. Në rast montimi në ambiente që nuk kanë hidroizolim të dyshemesë është e nevojshme të bëhet një vaskë nën tij me drenazh në kanalizimin. 6. Gjatë eksploatimit – (regjim i ngrohjes së ujit) – është normalisht të pikojë ujë nga vrima e kullimit e valvulës sigurie. Ajo duhet të mbetet e hapur ndaj atmosferës. Duhet të ndërmerren të gjitha masat për heqjen dhe grumbullimin e sasive të derdhura për shmangen e demave..

7. Në rast se ka mundësi që temperatura në aneks të bijë nën 0°С, bojleri duhet të zbrazet.

КKur nevojitet zbrazja e bojlerit në radhë të parë është e nevojshme të ndërpritet ushqimi elektrik i bojlerit. Ndërprisni hyrjen e ujit në pajisjen. Hapni rubinetin për ujë të ngrohtë të çezmës. Hapeni rubinetin 7 (g. 5) që të derdhet uji nga bojleri . Në se në instalimin nuk ka rubinet të tillë, bojleri mund të zbrazet drejt për së drejti nga tubi i hyrjes së ujit, për këtë ai paraprakisht duhet të çmontohet nga ujësjellësi.

Lidhje me rrjeti elektrik

1. Mos e lëshoni bojlerin para se të jeni të bindur se është i mbushur me ujë.

2. Në lidhjen e bojlerit me rrjetin elektrik duhet të kujdeseni për ludhja e rregullt e përçuesit mbrojtës (tek modelet pa kablo dhe spinë). 3. Ngrohësi i ujit pa prizë ngarkuese - rrjeti i rrymës duhet të sigurohet me valvulë sigurie dhe me pajisje të instaluar që siguron ndarjen e të gjitha poleve në kushtet e mbitensionit të kategorisë së III-të. 4. Nëse kabloja ushquese (për modelet që e kanë) është e prishur ajo duhet të ndrohet nga përfaqesues i repartit ose nga person me një kualikim të këtillë, për të shmangur çdo risk.

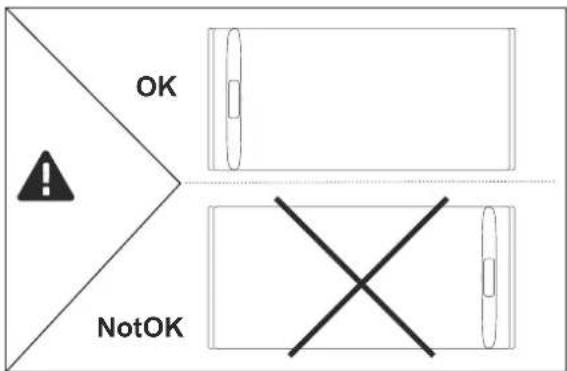

5. Tek bojlerët me montim hoorizontal -

Izolimi i përcjellësve ngarkuese të instalimit elektrik, duhet të mbrohen nga prekja me anxhën e pajisjes (në zonën nën kapakun plastik). Për shembull me kabllo izoluese me termorezistencë më të madhe se 90°C. 6. Gjatë kohës së ngrohjes së aparatit mund të ketë zhurmë (nga uji i zier). Kjo është normale dhe nuk indikon dëmtime. Zhurma përforcohet me kalimin e kohës për shkak të gëlqerorit të grumbulluar. Që të hiqet zhurma aparati duhet të pastrohet. Ky shërbim ofrohet nga garancia. Klientë të nderuar, Ekipi i TESY-t Ju përgëzon nga gjithë zemra përtimin e ri. Shpresojmë se aparati Tuaj i ri do të kontribojë për përmirësimin e komoditetit në shtëpnë tuaj.91Shqip

1. Nxënësia nominale V, në litra – shiko tabelën mbi aparatin.

Ky nuk është presioni nga rrjeti i ujësjellësit. Kjo është e shpallura për aparatin dhe lidhet me kërkesat e standardëve të parrezikshmërisë.

5. Lloji i bojlerit –ujënxehës akumulues i mbyllur me termoizolim.

6. Konsumi ditor i elektroenergjisë – shiko Shtojcën I

7. Proli i shpallur i ngarkesës – shiko Shtojcën I

8. Sasia e ujit të përzier tek 40ºC V40 në litra – shiko Shtojcën I

9. Temperatura maksimale e termostatit – shiko Shtojcën I

10. Akordimet e temperaturës të vendosur fabrikisht – shiko Shtojcën I

11. Efektiviteti energjetik gjatë ngrohjes së ujit – shiko Shtojcën I.

III. PËRSHKRIM DHE MËNYRA E VEPRMIT

Aparati përbëhet nga korpus, anxhë në pjesën e poshtme /tek bojlerët për montim vertikal, /ose anës/ tek bojlerët me montim horizontal/, panel mbrojtës plastik dhe valvolëkthimi - siguruese.

1. Trupi përbëhet nga dy rezervuarë çeliku (rezervuari i ujit) dhe një mbështjellës

(guaska e jashtme) me izolim termik ndërmjet tyre prej shkumë poliuretani me dendësi të lartë që nuk ndot mjedisin dhe dy tuba me letë G ½“ për furnizimin me ujë të ftohtë (me unazë blu) dhe shkarkimi i ujit të nxehtë. (me unazë të kuqe). Rezervuarët e brendshëm janë bërë prej çelikut të zi të mbrojtur me një veshje speciale qelqi-qeramike ose smalt.

2. Në secilin e anxhave është montuar ngrohës elektrik dhe mbrojtje prej

magnezi. Ngrohësi elektrik shërben për ngrohjen e ujit në rezervuari dhe komandohet nga termostati, që rregullon në mënyrë automatike një temperaturë e caktuar të ujit. Aparati disponon dhe me një vegël e montuar për mbrojtjen nga mbinxehja (termostakues), që stakon nxehësi nga rrjeti elektrik në rast se temperatura arrijë nivele shumë të larta.

3. Valvolëkthimi - siguruese parandalon zbrazja e plotë të aparatit në rastet

kur ndërpritet furnizimi me ujë të ftohtë nga rrjeti ujësjellës. Ai mbron aparatin nga rritja e presionit në ujëmbajtësit deri përmasa më të mëdha nga e lejuarën gjatë regjimit të ngrohjes (! gjatë rritja e temperaturës uji bumehet dhe presjoni rritet), nëpërmjet rrjedhja e tepricës së ujt nga vrima e drenazhimit. Valvolakthimi - siguruese nuk mund të mbrojë aparati nga presioni më i lartë i ujit në ujësjellësin, nga ky që rekomandohet për aparatin.

IV. MONTIMI DHE LËSHIMI NË PUNË

VINI RE! Montimi i gabuar dhe lidhja e pa drejtë të aparatit do ta bëjë i rrezikshëm për shëndetin dhe jetën e konsumatorëve që mund të shkaktojë pasoja të rënda dhe të qëndrueshme për ata, duke përfshirë por jo vetëm dëmtime zike dhe/ose vdekje. Kjo mund të çojë në dëmtime të pronësisë së tyre /prishjen dhe / ose shkatrimin e tyre/, sikurese të asaj të palëve të tretë të shkaktuara, duke përfshir jo vetëm nga përmbytje, plasje dhe zjarri. Montimi, lidhja ndaj rrjetit të ujësjellësit dhe elektrik dhe vënia në shfrytëzim duhet të kryhet vetëm nga një teknik i kualikuar elektricist dhe teknikë për riparimin dhe montimin e aparatit që kanë tuar licencën përkatëse e tyre në territorin e shtetit në të cilin kryhen montimet dhe vënia në shfrytëzim të aparatit dhe në përputhje me rregulloret për përdorimin. Shënim: Instalimi i mjetit paguhet nga blerësi

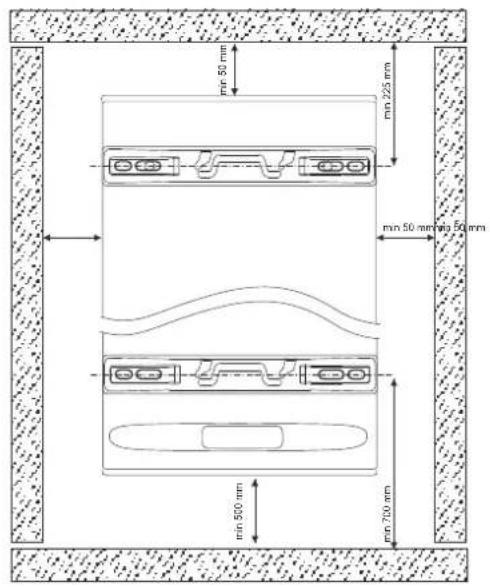

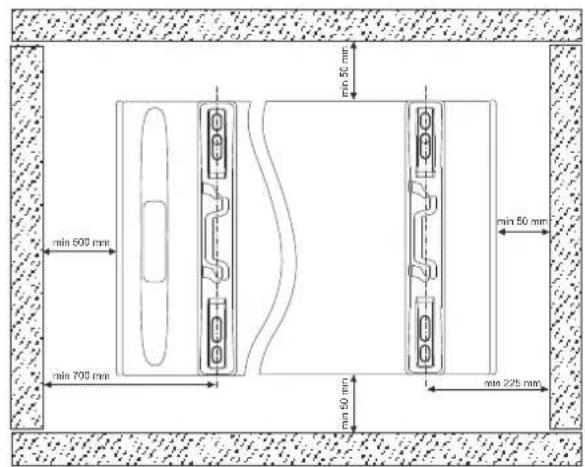

Rekomandohet montimi i aparatit të jetë maksimalisht afër vendeve të përdorimit të ujit të ngrohtë, për të zvogluar humbjet e nxehtësisë në tubacioni. Në rast montimi në banjon, ai duhet të montohet në një vend të tillë që të mos laget nga uji i dushit ose prej dushit të lëvizshëm. Kur montohet në një mur, aparati varet me anë të bulonave M8 ndaj pllakave mbajtëse, të cilat janë montuar paraprakisht dhe të niveluara në mur. Pllakat mbajtëse dhe kunjat për montimin e pllakës në mur janë të përfshira në kompletin e aparatit. Skema për montimin vertikal – g. 4.1. Skema për montimin horizontal – g.4.2. Për të evituar dëmtime të përdoruesit dhe personave të tretë, në rast defekt në sistemin e furnizimit me ujë të ngrohtë, është e nevojshme aparati të montohet në ambiente që kanë hidroizolim të dyshemesë dhe drenazh në kanalizimin. Në asnjë mënyrë mos vendosni nën aparatin sende që nuk janë të qëndrueshme ndaj ujit. Në rast montimi në ambiente që nuk kanë hidroizolim të dyshemesë është e nevojshme të bëhet një vaskë nën tij me drenazh në kanalizimin.. Shënim: vaska mbrojtëse nuk hyn në kompleksin dhe zgjedhet nga konsumatori.

2. Lidhja e bojlerit me rrjeti i ujësjellësit

Fig. 5 Ku: 1 – Tubacion hyrës; 2 – valvolë sigurimi; 3 – ventil reduktimi (për presion tek ujësellësit mbi 0,7 Mpa); 4 - rubinet mbylljeje; 5 – hinkë në lidhje me kanalin; 6 – tub gome; 7 – Rubinet për zbrazjen e bojlerit Në lidhjen e bojlerit me rrjetin e ujësjellësit duhet të keni parasysh shënimet treguese me ngjyra (unazët) mbi tubacionet: blu – për uji (hyrës) i ftohtë, i kuq – për uji (dalës) i ngrohtë. Është e detyrueshme montimi i valvolëkthimi - siguruese, me të cilën është blerë bojleri. Ajo vendoset në hyrjen e ujit të ftohtë sipas shigjetës mbi korpusin e saj, që tregon drejtimin e lëvizjes së ujit hyrës. Nuk lejohet ndonjë armatesë mbyllëse midis valvolës dhe aparatit. Përjashtim: Nëse normat vendase kërkojnë përdorimin e valvuleve të tjerë të sigurisë ose pajisje (që i përgjigjet EN 1487 ose EN 1489), atëherë duhet ta blihet suplementarisht. Për pajisje të cilat iu përgjigjen EN 1487 intensiteti maksimal i shpallur i punës duhet të jetë 0.7 MPa. Për valvule të tjera të sigurisë, presionin në të cilin u kalibruan duhet të jetë

0.1 MPa nën të shënuarit në tabelën e aparatit. Në këto raste valvula-kthimi sigurie që

dorëzohet me aparatin nuk duhet të përdoret.

Ndodhja e valvolavekthimi – siguruese të tjera (të vjetra) mund të shkaktojnë dëmtimin e aparatit tuaj dhe duhet të hiqen. Nuk lejohet armatura tjetër frenuese mes valvulës sigurie (pajisjes mbrojtëse) dhe aparatit Nuk lejohet vidhosjen e valvolës në letim me gjatësi më e madhe se 10mm, në rast të kundërt kjo mund të shkaktojë dëmtimin e valvolës tuaj dhe është e rrezikshme për aparatin tuaj. Tek bojlerët me montim vertikal valvola sigurimi duhet të jetë e lidhur me tubacioni hyrës kur paneli plastik është hequr. Valvula-kthimi sigurie dhe tubacioni prej saj ndaj bojlerit duhet të mbrohen nga ngrirja. Gjatë drenimit me markuç – fundi i tij i lirë gjithmonë duhet të jetë i hapur ndaj atmosferës (të mos jetë i mbytur). Markuçi gjithashtu duhet të sigurohet kundër ngrirjes. Mbushja e bojlerit me ujë bëhet duke hapur rubinetin për ujë të ftohtë nga ujësjellësin drejt tij dhe rubineti për ujë të ngrohtë të ventilit. Pas mbushjes së bojlerit nga ventili duhet të derdhet një rymë e vazhdueshme ujë. Atëhere mund të mbyllni rubinetin për ujë të ngrohtë. Kur nevojitet zbrazja e bojlerit në radhë të parë është e nevojshme të ndërpritet ushqimi elektrik i bojlerit. Ndërprisni hyrjen e ujit në pajisjen. Hapni rubinetin për ujë të ngrohtë të çezmës. Hapeni rubinetin 7 (g. 5) që të derdhet uji nga bojleri . Në se në instalimin nuk ka rubinet të tillë, bojleri mund të zbrazet drejt për së drejti nga tubi i hyrjes së ujit, për këtë ai paraprakisht duhet të çmontohet nga ujësjellësi Në rast heqjes së anxhos është normale të derdhen disa litra uji, që kanë mbetur në ujëmbajtësin. Gjatë derdhjes duhet të merren masa për parandalimin e dëmeve eventuale nga derdhja e ujit. Nëse presioni në rrjetin e ujësjellësit tejkalon vlerën e përshkuar në paragran e parë më sipër, atëherë nevojitet montimi i ventilit reduktiv, në rast të kundërt bojleri nuk do të eksploatohet në mënyrë të drejtë. Prodhuesi nuk mban përgjegjësi për problemet që dalin nga përdorimi i parregullt të aparatit.

3. Lidhje me rrjeti elektrik .

Para se ta takoni ushqimin elektrik duhet të sigurohuni se aparati është i mbushur me ujë. 3.1. Tek modelet që janë të pajisura me kablo ushquese, i kompletuar me spinë, lidhja bëhet duke e futur në prizën. Kontakti duhet në mënyrë të drejtë të lidhet ndaj rrjetit të veçantë të rrymës dhe të sigurohet me mbrojtës. Ai duhet të tokëzohet. 3.2. Ngrohësit e ujit të paketuar bashkë me përcjellësin ngarkues pa prizë Pajisja duhet të lidhet ndaj rrjetit të veçantë të rrymës prej instalimit stacionar të rrymës, siguruar me valvulë sigurie me elektricitet të shpallur nominal 16А (20A për kapacitet > 3700W). Lidhja duhet të jetë e qëndrueshme – pa lidhur prizat. Rrjeti i rrymës duhet të sigurohet me valvulë sigurie dhe me pajisje të instaluar që siguron ndarjen e të gjitha poleve në kushtet e mbitensionit të kategorisë së III-të. Lidhja e përcjellësve të prizës ngarkuese të pajisjes duhet të bëhet po ashtu:

Përcjellësi me ngjyrë kafe të izolimit – ndaj përcjellësit të fazës prej instalimit elektrik (L)

Përcjellësi me ngjyrë blu të izolimit – ndaj përcjellësit neutral të instalimit elektrik (N)

Përcjellësi me ngjyrë jeshile të izolimit – ndaj përcjellësit sigurie prej instalimit elektrik ( ) 3.3. Ngrohësi i ujit pa prizë ngarkuese Pajisja duhet të lidhet ndaj rrjetit të veçantë të rrymës prej instalimit stacionar elektrik, siguruar me valvulë sigurie me elektricitet të shpallur nominal 16А (20A për kapacitet > 3700W). Lidhja realizohet me përcjellëse të forta bakri – kabllo 3x2,5 mm² për kapacitet të përgjithshëm prej 3000W (kabllo 3x4.0 mm² për kapacitet > 3700W). Në qarkun elertrik ushqyes të aparatit duhet të montohet një pajisje që të sigurojë shkëputjen e të gjitha poleve në kushtet e mbitensionit e kategotisë III. Për të montuar përçuesin elektrik ushqyes i bojlerit është e nevojshme të hiqet kapaku plastik. Lidhja e përçuesve ushqyes duhet të jetë në përputhje me shënimet mbi kapëzave, si vijon:

ai i fazës tek shënimi A ose А1 ose L ose L1.

Është e detyrueshme lidhja e përçuesit mbrojtës me bashkuesin me vidë, i shënuar me shënjën . Pas montimit kapaku plastik vendoset përsëri!92

Shpjegime të g.6: Т1,Т2 – termoshkyçës ; TR/EC – termorregullatori / blloku elektronik; R1,R2 – ngrohësit; F1,F2 – anxhat; S1,S2– sensorët; WiFi modul (për modelet me WiFi).

V. MBROJTJE ANTIKOROZIVE ANODË MAGNEZI

Protektori i anodës magnezi mbron edhe më shumë sipërfaqen e brendshme të ujëmbajtësit nga korozioni. Ai është një element i kosumueshëm që duhet të këmbehet në mënyrë periodike. Për një shrytëzim afatgjatë dhe pa defekte e bojlerit tuaj, prodhuesi rekomandon një kontroll periodik e gjendjes së anodës magnezi nga teknik i licenzuar dhe të ndrohet në rast se është e nevojshme, që mund të bëhet në kohën e prolaksis së aparatit. Për kryerjen e këmbimit kontaktoni me repartet e autorizuara

1. Vënja në punë të aparatit

Para lëshimit të parë të aparatit sigurohuni se bojleri është lidhur në mënyrë të rreguallt me rejetin elektrik dhe është i mbushur me ujë. Lëshimi i bojlerit bëhet nëpërmjet paisja e montuar në rrjetin e instalimit e përshkruar në nënpikën 3.3 të pikës IV ose lidhja e spinës me prizën (nëse modeli është me kablo me spinë.

2. Përshkrimi i panelit për komandimin e aparatit

Përcaktimi i funksionimit të butonave dhe elementeve:

1 - Butoni për zgjedhjen e programit dhe aktivizimin e funksioneve të

programimit në regjimin "Programuesi javor";

2 - Butoni për zgjedhjen e ditëve të javës;

3 - Butoni për zgjedhjen e orës / periudhës në regjimet e ndryshme;

4 - Butoni "Dorezë telefoni" për të zgjedhur numrin e dusheve dhe për të

aktivizuar regjimin "Kontroll me dorë”;

6 - Butoni për të kyçur / shkyçur aparatin - regjimi "Stand by";

7 - Butoni për zgjedhjen e regjimeve ECO SMART, ECO NIGHT ose ECO

8 - Butoni i zgjedhjes së funksionit "BOOST";

9 - Butoni për të kyçur / shkyçur regjimin "Pushime";

Kombinimet e mundshme: 7 + 8 - + "mbyllje" e panelit; 8 + 9 - + Kyçje dhe shkyçje e modulit Wi-Fi ("Stand by regjimi" ) ; 2 + 3 – + Kopjimi i gjendjes së qelizës aktuale; 1 + 2 - + Kopjimi i gjendjes së qelizës aktuale.

3. Kyçja e komandimit elektronik të aparatit

Kyçja bëhet me butonin . Ekrani tregon regjimin në të cilin do të funksionojë dhe në varësi të tij simbolet e përshkruara më poshtë për secilën regjim. Shkyçja e komandimit elektronik bëhet me shtypja e butonit .

4. Rregullime dhe komandimi i aparatit

Kyçja dhe shkyçja e Wi-Fi (modele me Wi-Fi) Kyçja dhe shkyçja e Wi-Fi modulit bëhet me anë e mbajtjes së njëkohshme të butonave + Kyçja dhe shkyçja e Wi-Fi modulit bëhet me anë e mbajtjes së njëkohshme të butonave . Kur Wi- Fi moduli është i kyçur në ekranin del simboli .

Rregullimin e ditës së javës dhe orës Për të punuar në mënyrë korrekte regjimet e programeve, duhet të rregulloni orën dhe ditën aktuale të javës. Rregullimi kryhet në regjimin "stand-by". Mbajeni të shtypur butonin . Në fushën për zgjedhjen e ditës së javës llon të vezullojë dita e javës. Me anë të butonit zgjdhni dita aktuale e javës. Shtypni butonin për të konrmuar zgjedhjen e bërë. Dy shifrat e para të kohëmatësit llojnë të vezullojnë. Me butonin rregulloni orën dhe e konrmoni me butonin . Grupi i dytë të shifrave llon të vezullojë. Përsëri me anë të butonit rregulloni minutat dhe e konrmoni me butonin .

Orientimi i ekranit nga pozicioni vertikal në horizontal Për të punuar në mënyrë korrekte regjimet e programeve, kur aparati montohet horizontalisht, është e detyrueshme të zgjidhni mënyrën e funksionimit për modelin "horizontal" (orientimin horizontal i ekranit). Për të kaluar nga simbolet horizontale në vertikale dhe anasjelltas, është e nevojshme të shtypni dhe të mbani të dy butonat + për 5 sekonda kur bojleri është në regjimin „Stand by”. Vini re! Bojleri elektrik TESI që e keni në dispozicion është me klasa më e lartë të energjisë. Klasa e aparatit në regjimin EKO garantohet vetëm me vendosjen korrekte e orientimit të ekranit

Regjimi “Komandim me dorë" Me anë të butonit mund të zgjidhni regjimin pune “Komandim me dorë”. Në ekrani del simboli dhe kohëmatësi për numërim të mbrapsht nëse aparati është në regjimin e ngrohjes ose ora nëse aparati është gati për përdorim. Kur aktivoni regjimin me dorë mbi ekrani del rregullimi i fundit që është në kujtesën për numri i dusheve. Numri maksimal i dusheve që mund të zgjidhen varet nga modeli dhe është treguat në tabelën 1.3.

Funksioni “Kundër ngrirje" Funksioni “kundër ngrirje” është aktiv në regjimin “Komandim dore” dhe “Programuesi javor”. Për të kyçur funksioni “kundër ngrirje” shtypni butonin deri në daljen e simbolit

E RËNDËSISHME: Ushqimi elektrik i aparatit duhet të jetë i kyçur. Valvola mbrojtëse dhe tubacioni nga ajo ndaj aparatit detyrimisht duhet të jenë të siguruara kundër ngrirje

Regjimi “Programuesi javor" Me shtypjen e butonit , mund të zgjidhni një nga tre regjimet javore, programe të instaluara në aparatin - P1, P2 ose P3. Për të rregulluar programin që keni zgjedhur shtypni dhe mbani butonin për të lluar rregullimin e tij. Pajisja hyn në regjimin e programimit për programin e zgjedhur. Në ekranin treguesi për programet (P1, P2 ose P3) vezullon. Hapi 1 – Zgjedhja e ditës së javës Me anë të butonit zgjidhni dita e javës në të cilën do të ndryshoni programin. Hapi 2 – Zgjedhja e orës Me anë të butonit zgjidhni orën që dëshironi. Hapi 3 – Zgjedhja e sasisë së dëshiruar e ujit të ngrohtë Me anë të butonit zgjidhnr numri i dusheve për të caktuar sasia e nevojshe të ujit të ngrohtë për orën e dëshiruar. Mund të zgjidhen pozicionet sipas dëshirës *, 1, 2,… numri i dusheve duke i përshkuar me butonin . „*“ do të thotë se është zgjedhur regjimi “kundër ngrirje” që në ekranin del me simbolin

Me anë të kombinimit të butonave dhe mund të kopijoni rregulimeve (numri i dusheve) nga ora aktuale në orën që vijon. Për këtë qelim butoni mbahet i shtypur, kurse me shtypjen e butonit kalohet në orën që vijon (qeliza e ngjitur), duke kopijuar numri i zgjedur i dusheve. Për çdo orë të ditës është siguruar qelizë në diagramin e orës. Shifrat nën asaj Ju orientojnë. Përshkrimi i shënimeve: - kur qeliza e orës është mbushur ka kërkesë për ujë të ngrohtë në këtë orë dhe uji do të jetë i ngrohur në varësi të numrit të zgjedhur të dusheve. - nëse qeliza e orës është boshë aparati nuk ka për detyrë për këtë orë. Ndryshimet e bëra konrmohen me shtypjen e njëhershme të butonit , пme të cilën aparati do të dali nga regjimi për rregullimin. Në rast se butonat nuk manipulohen për një kohë të gjatë ndryshimet e bëra ruhen automatikisht (bile se nuk janë të konrmuara). Regjimet e programuara - P1 dhe P2 Për programet P1 dhe P2 mund të zgjidhni në të cilën ditë të javës, në ç’orë çfarë sasi ujë i ngrohtë është e nevojshme. Aparati llogarit kur të kyçet për të siguruar sasinë e nevojshme në orën e vendosur. Për shembull: Nëse është e programuar e mërkura ora 18:00 të ketë ujë të ngrohtë për 3 dushe aparati do të mbajë këtë sasi për një periudhë të caktuar kohore dhe do të shkyçet. Regjimi i programuar – P3 Për programet P3 mund të zgjidhni në të cilën ditë të javës për çfarë periudhë kohore të kyçet aparati dhe çfarë sasi ujë të ngrohtë të sigurojë. Aparati kyçet dhe përpiqet të arrijë sasia e vendosur të dusheve. Për shembull: Nëse është vendosur e mërkura ora 18:00 të ketë ujë të ngrohtë për 3 dushe aparati do të llojë të ngrohë ujin që në këtë orë të arrijë të vendosurit 3 dushe.

Regjimi ECO SMART, ECO NIGHT dhe ECO COMFROT Me shtypjen e butonit mund të zgjidhni midis tre regjimet: EC0 - ECO SMART, EC1 - ECO COMFORT (kuri më i ulët siguron 2 dushe, kuri i sipërm gjeneron kursime). EC2 - ECO NIGHT (SMART algoritmi me përparësi të ngrohjes gjatë natës). Regjimi i zgjedhur tregohet mbi ekranin. Në regjimet " ECO " bojleri elektrik përpunon një algoritëm i vetë të punës për të garantuar kursimin e energjisë elektrike dhe përkatësish të ulë llogarinë Juaj për energji elektrike por njëkohësisht të ruajë në mënyrë maksimale komforti i përdorimit. Vini re! Bojleri elektrik TESY që keni ka klasën më të lartë të energjisë. Klasa e aparatit garantohet vetëm kur pajisja operon në modalitetin EC0 "Eco smart", për shkak të kursimeve të konsiderueshme të energjisë që gjenerohen.93Shqip

Parimi i funksionimit: pas zgjedhjen e një nga tre regjimet "ECO", aparati do të studiojë zakonet tuaja dhe do të zhvillojë një program javor në mënyrë që t'ju ofrojë sasinë e nevojshme të ujit, në kohën e duhur kur ju nevojitet, por gjithashtu në mënyrë që të gjenerojë kursime të energjisë dhe të zvogëlojë faturën tuaj të energjisë elektrike. Parimi i punës kërkon një periudhë të vetëtrajnimit që zgjat një javë. Pas regjimit "ECO", aparati llon të grumbullojë kursime të energjisë pa prishur komoditetin tuaj, të llogaritur në bazë të zakoneve Tuaja të hulumtuara. Aparati vazhdon të monitorojë zakonet tuaja dhe trajnohet vetë vazhdimisht. Në këtë mënyrë ndërhyrja juaj nuk është e mundur pasi të jetë zgjedhur, dmth. Ju NUK mund të rregulloni numrin e dusheve. Në rast se ndryshoni zakonet tuaja shpesh, pajisja nuk do të jetë në gjendje të zhvillojë një algoritëm të saktë që do të garantonte komoditetin tuaj dhe të sigurojë ujë të ngrohtë pikërisht kur keni nevojë për të. Në këtë kuptim, nëse funksionimi i pajisjes në regjimin "Eco smart" nuk ju kënaq dhe nuk ju siguron komoditetin e nevojshëm, dhe ju doni që aparati të vazhdojë të kujdeset për uljen e kostove tuaja me anë të shtypjes së butonit . Ju mund të zgjidhni regjimin e funksionimit EC1 për një nivel më të lartë komoditeti, i cili gjithashtu do të gjenerojë kursime të energjisë, megjithëse në një masë më të vogël. Zgjedhja e regjimit EC1 është i destinuar për përdoruesit me zakone të ndryshueshme, për të cilët do të ishte e vështirë të krijonin një orar të saktë të punës javore. Mund të zgjidhni regjimin EC2 për të gjeneruar kursime maksimale të energjisë. Kjo është një mënyrë me algoritëm SMART me përparësi të ngrohjes gjatë natës. Shënim: Kur energjia elektrike ndërpritet ose e këputet, aparati ruan rregullimet e tij deri në 12 orë. Vetëm me butonin "on / o" mund të startoni përsëri algoritmin, në të cilin aparati do të llojë të trajnohet vetë që nga llimi

Funksioni "LOCK" Mbajtja e zgjatur të njëkohshme e butonave dhe paneli i kontrolit është “i mbyllur” dhe nëpër tij nuk mund të bëhen komando. Nëse paneli është i mbyllur në ekrani del simboli . Nëse shtypet një buton i caktuar kur paneli është i mbyllur të gjitha butonat ndriçojnë por aparati nuk pranon komanda, simboli vezullon 3 herë me të cilën fton për shkyçje. Për të shkyçur panelin përsëri është e nevojshme të shtypni dhe të mbani butonat dhe njëkohësisht për 2 sekonda.

Funksioni pushime VAC Në rast se planikoni të mungoni nga shtëpia për më shumë se 1 ditë mund të aktivizoni regjimin “Pushime” që bojleri elektrik të “di” se kur do të kthehuni në shtëpinë dhe t’Ju sigurojë ujë të ngrohtë.. Për të kyçur regjimin “Pushime” duhet të shtypni butonin . Mbi ekranin del „00“ ditë, sikurse shifrat dhe simboli vezullojnë. Nëse numri i ditëve "00" nuk ndryshohet regjimi “Pushime” nuk mund të aktivizohet. Për të shënuar numri i ditëve përdorni butonin . Nëse numri i ditëve "00" nuk ndryshohet regjimi “Pushime” nuk mund të aktivizohet. Për të shënuar numri i ditëve përdorni butonin do vazhdojë të vezullojë. Dy parametrat e mbetura jnë të vendosura si rregullime të fabrikës: numri maksimal i dusheve në orën 18:00 në ditën e fundit të pushimit. Për të ndryshuar orën për të cilën të sigurohet sasin e dëshiruar ujë të ngrohtë përdorni butonin . Për të ndryshuar numri i dusheve përdorni butonin . Parametrat e vendosura konrmohen me shtypjen e butonit , me të cilin regjimi “Pushime” është i aktivuar. Mbi ekranin simboli ndalon të vezullojë dhe ndriçon vazhdimisht. Janë në dukje numri i ditave të pushimit, numri i dusheve dhe ora në të cilën duhet të sigurohet uji i ngrohtë. Dalja nga regjimi i pushimit, pa ndryshim, mund të kryhet ose me anë të shtypjes së ose kur për një kohë të gjatë nuk preket asnjë buton. Simboli zhduket. Për të dal nga regjimi “Pushime” shtypni njërin nga butonat - , ose . Nëse shtypet butonin , deri sa regjimi “Pushime” është i aktivuar hyhet në regjimin e programimit dhe numri i ditëve dhe simboli llojnë të vezullojnë përsëri. Vërejtje: Numri i ditëve që futni /periudha e mungesës/ duhet të përfshijë dhe dita në të cilën ktheheni në shtëpinë tuaj.

Funksioni "BOOST" (Ngrohja e njëhershme deri në temperaturën maksimale dhe kthimin automatik në regjimin e programuar të punës) Kur aktivizoni funksionin BOOST, bojleri do të ngrohë ujin në temperaturën maksimale të mundshme pa ndryshuar algoritmin e punës së regjimit përkatës të funksionimit. Pasi të keni arritur temperaturën maksimale, aparati kalon automatikisht në regjimin e mëparshëm të funksionimit. Funksioni BOOST është aktiv në regjimet "ECO", "Pushime" dhe "Programuesi javor". Për të kyçur BOOST, shtypni në mënyrë të vazhdueshme butonin . Për të çaktivizuar BOOST, shtypni përsëri butonin .

Funksioni "KTHIMIN NË RREGULLIMET E FABRIKËS" Për të realizuar funksioni është e rëndësishme bojleri të jetë në regjimin "Stand by". Realizohet me anë të mbajtjes së butonit për minimum 10 sekonda. Në sekondën e pestë do të ndizen të gjitha simbolet mbi panelin që simbolizon se keni kthyer aparatin në rregullimet e fabrikës. Vërejtje: Nëse aparati kthehet në rregullimet e fabrikës ai duhet të lidhet përsëri ndaj pajisjes Wi-Fi .

Simboli "Doreza e telefonit" Simboli "Doreza e telefonit" Ju jep informacion aktual në lidhje me sasinë e ujit të ngrohtë dhe nëse sasia e caktuar është arritur në regjimet e ndryshme. Sasia e ujit për një dush llogaritet në bazë të standardeve mesatare evropiane dhe mund të mos përputhet me komoditetin tuaj personal. Kur simboli "Doreza e telefonit" ndizet vazhdimisht, kjo do të thotë që është arritur sasia e caktuar e ujit të ngrohtë. Kur simboli i "Doreza e telefonit" pulson, kjo tregon që pajisja është në regjimin e ngrohjes. Kur më shumë se një "dush" nuk është gati, ata vezullojnë njëri pas tjetrit vazhdimisht. Në këtë mënyrë, jepet informacion në lidhje me sasinë e caktuar të ujit të ngrohtë, si dhe sasinë e arritur në çdo kohë të caktuar. Për shembull: Uji i ngrohtë për 2 dushe është gati për përdorimin. Dushi i tretë është në procesi i ngrohjes. Rezultati përfundimtar është të ketë ujë i ngrohtë me sasi ekuivalente për 3 dushe. Në regjimin “Komandim me dorë” dhe regjimi “BOOST” mbi ekranin del kohëmatësi që tregon afërsisht koha e mbetur në arritjen e sasisë së nevojshme i ujit të ngrohtë që është vendosur.

5. Probleme të regjistruara

Me regjistrimin e një problem në pajisjen simboli del në panelin dhe llon të vezullojë. Kodi i gabimit të regjistruar del mbi panelin. Lsta e gabimeve që mund të dlin mbi ekranin: Kodi i gabimeveEmërtimi i gabimeveЕr1 Sensori 1 – Dhënësi i poshtëm është këputurЕr2 Sensori 1 - Dhënësi i poshtëm ka qark të shkurtër Еr3 Sensori 1 - Dhënësi i sipërm është këputurЕr4 Sensori 1 - Dhënësi i sipërm ka qark të shkurtër Еr5 Sensori 2 - Dhënësi i poshtëm është këputurЕr6 Sensori 2 - Dhënësi i poshtëm ka qark të shkurtërЕr7 Sensori 2 - Dhënësi i sipërm është këputurЕr8 Sensori 2 - Dhënësi i sipërm ka qark të shkurtërЕr9 Gabim i softueritЕr10 Ngrohësi punon në gjendje të thatë (H1)Еr11 Ngrohësi punon në gjendje të thatë (H2) Vërejtje: Nëse del simboli dhe ndonjë nga gabimet e përmendura më lart ju lutemi kontaktoni me një qendër i autorizuar të shërbimit! Qendrat e shërbimit janë treguar në kartën e garantimit.

VII. MIRËBAJTJA PERIODIKE

Gjatë punës normale të bojlerit, nga ndikimi i temperaturës së lartë mbi sipërfaqja e ngrohësit mbetet gëlqere /gur kaldaje/. Ajo keqëson shkëmbimin e nxehtësis midis ngrohësi dhe uji. Temperatura mbi sipërfaqen e ngrohësit dhe në zonën rreth tij rritet. Del një zhurmë karakteristik /i ujit që valon/. Termorregullatori llon të kontaktojë dhe të shkyçet më shpesh. Është e mundshme veprim i “rremë” e mbrojtjes së temperaturës. Për shkak të kësaj prodhuesi i aparatit rekomandon prolaksi të bojlerit Tuaj në çdo dy vjet nga një qëndër e autorizuar ose një repart baze. Kjo prolaksi duhet të përfshij pastrim dhe kontroll të protektorit e anodës (tek bojlerët me veshje qelq- kermike), që në rast nevoje mund të ndrohet me një i ri. Për ta pastruar aparatin përdorni pecetë të lagët. Mos përdorni mjete pastruese abrazive ose të cilat përmbajnë tretës. Mos hidhni ujë mbi aparatin. Prodhuesi nuk mban përgjegjësi për të gjitha pasojat që rrjedhin nga mosrespektimin e këtij instruksioni. Udhëzime për mbrojtjen e mjedisit Bojlerët e vjetër kanë materiale të çmueshme dhe prandaj ata nuk duhet të hidhen sëbashku me plehrat shtëpiake! Ju lutemi të kontriboni në mënyrë aktive për të mbrojtur mjedisin duke dorëzuar aparatin tek pikët blerëse të licenzuar (nëse ka të tillë).1.3 GCR 3027 ... EC[W]GCR 5027 ... EC[W]GCR 8027 ... EC[W]GCR 10027 ... EC[W]
