MANUAL DE UTILIZADOR BelliSlimo Cloud Dry 100 Tesy

CALENTADOR DE AQUA ELÉCTRICO 18-21 Manual de instruções para uso e conservação

1. As descrições técnicas e o manual de instruções foram preparadas de forma a dar-lhe a conhecer o produto, a sua instalação e uso. Estas instruções devem ser seguidas também por técnicos especializados, para fazer a montagem, desmontagem e reparação em caso de avaria. 2. A observância das indicações do presente manual de instruções é antes de mais no interesse do utente e ao mesmo tempo faz parte das condições de garantia indicadas no certicado de garantia, para que o utente possa beneciar da assistência técnica gratuita. O fabricante não se responsabiliza por avarias no aparelho ou por eventuais danos causados devido a uma exploração e/ou montagem não conformes às indicações e às instruções do presente manual.

3. O termoacumulador cumpre as normas EN 60335-1, EN 60335-2-21.

4. Este aparelho й destinado para ser utilizado por crianзas com idade de 8 anos e mais do que 8 anos e por pessoas com deciкncias fнsicas, sensoriais ou intelectuais ou por pessoas sem experiкncia e conhecimentos caso elas sejam supervisonadas ou instruнdas de acordo com o uso seguro do aparelho e entendam os perigos que possam ocorrer.

5. As crianзas nao tкm que brincar com o aparelho

6. A limpeza e a manutenзгo do aparelho nao devem ser efetuadas por crianзas, que nгo sгo supervisonadas.

CUIDADO! A instalação e a conexão incorretas do aparelho irão torná-lo perigoso com graves consequências para a saúde e a vida do consumidor, inclusive, mas não só até deciências físicas e/ou morte. Isto pode também causar danos à propriedade deles /danicação e/ou destruição/, como também à de terceiros, causados por, mas não só, inundações, explosões, fogo. A instalação, a conexão à alimentação de água e a conexão à rede elétrica, como também a introdução em serviço deve ser feita só e unicamente por eletricistas e técnicos certicados para arranjos e instalação do aparelho que adquiriram capacidade no território do país onde a instalação e a introdução em serviçó são realizadas de acordo com a legislação em vigor. Todas as alterações e modicações introduzidas à construção do termoacumulador e circuito eléctrico estão proibidas. Se estas alterações ou modicações foram feitas durante a instalação, a garantia do produto é nula. Alterações e modicações, signica a retirada de elementos incorporados pelo fabricante, a adição de componentes ao termoacumulador ou a substituição de componentes por elementos similares não aprovados pelo fabricante.

1. O termoacumulador deve ser montado em acordo com as regras normais de resistência ao fogo.

2. Em caso da montagem do aparelho numa casa de banho, deve-se escolher uma zona fora do alcance de projecções de água.

3. O aparelho destina-se somente a ser utilizado em locais fechados e aquecidos em que a temperatura não ca inferior a 4° C e não se destina a trabalhar em regime de passagem contínua. 4. Na instalação à parede, o aparelho xa-se por meio dos parafusos M8 montados ao casco para as placas de suporte que são previamente montados e nivelados à parede. As placas de suporte e as cavilhas para a xação da placa à parede estão incluídas no kit do aparelho

Tubos de ligação do termoacumulador

1. O aparelho fornece água quente em casas com canalização de alta pressão, abaixo de 6 bar (0,6 MPa).

2. A montagem da válvula de segurança de retorno, fornecida com o termoacumulador, é obrigatória.

A válvula de segurança de retorno deve ser montada no tubo de água fria fornecido, de acordo com a direcção da seta estampada no corpo de plástico, que indica a direcção de entrada de água. Quaisquer outros dispositivos de segurança adicionais não devem ser montados entre a válvula de segurança de retorno e o termoacumulador. Excepção: Se os regulamentos locais (normas) exigirem a utilização de outra válvula de segurança ou dispositivo (conforme à norma EN 1487 ou EN 1489), este último deve ser comprado adicionalmente. Para os dispositivos conformes à norma EN 1487 a pressão máxima de serviço indicada deve ser 0.7 MPa. Para outras válvulas de segurança a pressão em que são calibradas deve ser de 0.1 MPa abaixo da indicada na tabela do aparelho. Nestes casos a válvula de controlo e anti- retorno que é fornecida com o aparelho não deve ser utilizada.

3. A válvula de controlo e anti-retorno e o respectivo tubo condutor que a liga ao esquentador de água devem estar protegidos contra congelamento. Quando na drenagem é utilizada uma mangueira – a extremidade livre deve estar sempre orientada para a atmosfera (não debaixo de água). A mangueira deve ser protegida contra congelamento. 4. Para garantir o funcionamento seguro do seu termoacumulador, a válvula de segurança e retorno deve ser regularmente limpa e inspecionada - a válvula não deve estar obstruída - e, nas regiões com alto nível de calcário na água, tem de ser limpa dos resíduos acumulados. Este serviço não está coberto pela garantia de manutenção. 5. Para evitar danos ao usuário, ou a terceiros, e em caso de falhas no sistema de fornecimento de água quente, o aparelho deverá estar montado num local onde o chão esteja isolado ou tenha drenagem de água. Não colocar objectos que não sejam à prova de água debaixo do aparelho, em quaisquer circunstâncias. No caso do aparelho não ser instalado de acordo com as condições atrás referidas, deve ser colocado um tubo de segurança, para eventual descarga, debaixo do aparelho. 6. Durante o funcionamento normal – (regime de aquecimento de água) – é normal aparecerem alguns pingos de água do orifício de drenagem da válvula de segurança. A última deve estar aberta para a atmosfera. Devem ser tomadas as medidas de esvaziamento ou recolha da quantidade gotejada para evitar danos sempre.

7. Na possibilidade de temperatura deixa debaixo do zero °С o esquentador deve vazar.

Caso tenha que esvaziar o termoacumulador, primeiro deve desligar o aparelho da rede eléctrica. Corta a água que corre para o esquentador. Abre a torneira de água quente de bateria que mistura a água quente e água fria. Abre torneira 7 (gura 5) para vazar água no esquentador. Si na instalaçăo năo ē instalado aquela torneira, o esquentador pode ser vazar directamente do tubo de entrada mas o esquentador deve ser despendurar de antemāo do aqueduto.

1. Não ligar o termoacumulador sem que esteja cheio de água.

2. Quando ligar o termoacumulador à rede eléctrica, deve-se ter cuidados ao ligar o o terra.

3. Modelos de água sem cabo de alimentação - ocircuito eléctrico do aparelho tem de ter um ligador, assegurando a separação entre os pólos em carga, segundo condições da categoria III da Alta tensão. 4. Se o cabo eléctrico de alimentação (nos modelos que o têm) está danicado, deve ser substituido por um serviço técnico especializado, ou por pessoa de similares qualicações, para evitar qualquer risco.

5. Para termoacumuladores de montagem horizontal

o isolamento dos cabos de alimentacão da instalação elétrica deve ser protegido contra toque com o flange do aparelho (na área debaixo da tampa plástica), por exemplo, por meio de um tubo de isolamento cuja resistência térmica seja superor a 90°C

6. Durante o aquecimento do aparelho pode haver um ruído especíco (a água que está a ferver). Isto é normal e não signica que existe alguma avaria. Com o tempo o ruído torna-se mais intenso e a razão é o calcário acumulado. Para eliminar o ruído é necessário limpar o aparelho. Este serviço não faz parte da assistência técnica incluída na garantia. Estimados Clientes, A equipa TESY congratula-se com a sua nova compra. Esperamos que o seu novo aparelho traga mais conforto ao seu lar.19Português

1. Volume nominal, V litros - ver guras abaixo;

2. Voltagem nominal - ver guras abaixo;

3. Potência nominal de consumo - ver guras abaixo;

4. Pressão nominal - ver guras abaixo

Esta não é a pressão da rede de distribuição de água. É a pressão indicada para o aparelho e refere-se às exigências das normas de segurança.

5. Tipo de termoacumulador - termoacumulador fechado com isolamento térmico;

6. Revestimento interior para modelos: GC – vitro cerâmico

7. Consumo diário de energia elétrica – consulte Anexo I

8. Perl de carga nominal - consulte Anexo I

9. Quantidade de água mista em 40°C V40 em litros - consulte Anexo I

10. Temperatura máxima do termóstato - consulte Anexo I

11. Congurações de fábrica da temperatura - consulte Anexo I

12. Eciência energética durante o aquecimento da água - consulte Anexo I

III. DESCRIÇÕES E PRINCÍPIOS DE FUNCIONAMENTO

O aparelho é composto pelo corpo, falange no lado inferior - para termoacumuladores de instalação vertical - ou lateralmente - para termoacumuladores de instalação horizontal - painel plástico de protecção e válvula de segurança de retorno.

1. O corpo está composto de dois tanques de aço (contentores de água) e invólucro

(revestimento externo) com isolamento térmico entre eles feito de espuma de poliuretano com alta densidade ecologicamente limpa e dois tubos de rôsca G ½”: tubo de água fria marcado a azul e tubo de saída para água quente marcado a vermelho. Os tanques internos, em função do modelo, podem ser dois tipos:

Fabricado em aço anti-corrosão, com revestimento especial vitro-cerâmico;

Fabricado em aço inox

2. A cada um dos anges está montado um aquecedor elétrico e protetor de

magnésio. O termóstato tem um sistema de segurança de sobreaquecimento, com interrupção de potência para o aquecimento quando a temperatura da água atinge valores excessivos. Em caso disso, por favor consulte o serviço de assistência técnica. O aparelho dispõe de dois dispositivos internos (para cada um dos tanques de água) para proteção contra superaquecimento (interruptores térmicos) que desligam o respetivo aquecedor da corrente eléctrica, quando a temperatura da água atingir valores demasiado altas.

3. A válvula de segurança de retorno impede que os aparelhos vazem, no caso de

interrupção da entrada de água fria. A válvula protege o aparelho contra a subida de pressão acima do valor permitido durante o aquecimento (em caso de aumento da temperatura, a água aumenta de volume e a pressão aumenta), libertando o excesso de pressão pela abertura para drenagem. A válvula de segurança de retorno não pode proteger o aparelho, caso haja um aumento de pressão excedendo a pressão pré estabelecida para o aparelho.

IV. MONTAR E LIGAR “ON”

Cuidado! A INSTALAÇÃO E A CONEXÃO INCORRETAS DO APARELHO IRÃO TORNÁ-LO PERIGOSO COM GRAVES CONSEQUÊNCIAS PARA A SAÚDE DO CONSUMIDOR E ATÉ A MORTE. ISTO PODE TAMBÉM CAUSAR DANOS À PROPRIEDADE DELES, COMO TAMBÉM DE TERCEIROS, CAUSADOS POR INUNDAÇÕES, EXPLOSÕES, FOGO. A instalação, a conexão à alimentação de água e a conexão à rede elétrica deve ser feita por técnicos certicados. O técnico certicado é a pessoa que tem a competência em conformidade com os regulamentos do estado em causa

Recomenda-se que a montagem do aparelho seja feita próxima dos locais de uso de água quente, para reduzir a perda de aquecimento na passagem pela canalização. Em caso da montagem do aparelho numa casa de banho, deve-se escolher uma zona fora do alcance de projecções de água. Na instalação à parede, o aparelho xa-se por meio dos parafusos M8 montados ao casco para as placas de suporte que são previamente montados e nivelados à parede. As placas de suporte e as cavilhas para a xação da placa à parede estão incluídas no kit do aparelho. Esquema para instalação vertical - g. 4.1 Esquema para instalação horizontal - g. 4.2. Para evitar danos ao usuário, ou a terceiros, e em caso de falhas no sistema de fornecimento de água quente, o aparelho deverá estar montado num local onde o chão esteja isolado ou tenha drenagem de água. Não colocar objectos que não sejam à prova de água debaixo do aparelho, em quaisquer circunstâncias. No caso do aparelho não ser instalado de acordo com as condições atrás referidas, deve ser colocado um tubo de segurança, para eventual descarga, debaixo do aparelho. Nota: o tubo de protecção não está incluído, o qual deve ser seleccionado pelo usuário.

2. Tubos de ligação do termoacumulador

Fig. 5; Onde: 1-Tubo de entrada; 2 – válvula de segurança; 3-válvula de redução (para tensão do aquaduto superior a 0,6 MPa); 4 – torneira de fechamento; 5 – funil de ligação com a canalização; 6-mangueira; 7 – torneira de vazar o esquentador Na ligação do termoacumulador à rede de água principal, devem-se considerar as côres indicadas/círculos/pintados nos tubos: azul para água fria (entrada) e vermelho para água quente (saída). A montagem da válvula de segurança de retorno, fornecida com o termoacumulador, é obrigatória. A válvula de segurança de retorno deve ser montada no tubo de água fria fornecido, de acordo com a direcção da seta estampada no corpo de plástico, que indica a direcção de entrada de águaas. Quaisquer outros dispositivos de segurança adicionais não devem ser montados entre a válvula de segurança de retorno e o termoacumulador. Excepção: Se os regulamentos locais (normas) exigirem a utilização de outra válvula de segurança ou dispositivo (conforme à norma EN 1487 ou EN 1489), este último deve ser comprado adicionalmente. Para os dispositivos conformes à norma EN 1487 a pressão máxima de serviço indicada deve ser 0.7 MPa. Para outras válvulas de segurança a pressão em que são calibradas deve ser de 0.1 MPa abaixo da indicada na tabela do aparelho. Nestes casos a válvula de controlo e anti-retorno que é fornecida com o aparelho não deve ser utilizada. Caso existam válvulas de segurança de retorno antigas, que podem conduzir a avarias do aparelho, as mesmas devem ser retiradas. É proibido colocar qualquer dispositivo de bloqueio entre a válvula de controlo e anti-retorno (o dispositivo de segurança) e o aparelho. O aperto da válvula de segurança de retorno em roscas com mais de 10 mm de comprimento não é autorizado, pois pode causar danos na válvula e pôr em perigo o seu aparelho. A válvula de controlo e anti-retorno e o respectivo tubo condutor que a liga ao esquentador de água devem estar protegidos contra congelamento. Quando na drenagem é utilizada uma mangueira – a extremidade livre deve estar sempre orientada para a atmosfera (não debaixo de água). A mangueira deve ser protegida contra congelamento. Abrir a válvula da rede de água fria e, em seguida, abrir a válvula da saída de água quente do termoacumulador. Quando o enchimento estiver completo,o caudal de água será constante na torneira. Agora pode fechar a válvula (torneira) de água quente. Caso tenha que esvaziar o termoacumulador, primeiro deve desligar o aparelho da rede eléctrica. Corta a água que corre para o esquentador.Abre a torneira de água quente de bateria que mistura a água quente e água fria. Abre torneira 7 (gura 5 ) para vazar água no esquentador. Si na instalaçăo năo ē instalado aquela torneira, o esquentador pode ser vazar directamente do tubo de entrada mas o esquentador deve ser despendurar de antemāo do aqueduto. Em caso de remoção da membrana, a descarga de vários litros de água que resta no reservatório,é normal. Devem ser tomadas medidas para prevenir danos durante a drenagem da água. Se a pressão na rede de distribuição de água ultrapassar o valor indicado no parágrafo I, neste caso será necessário montar uma válvula redutora, caso contrário o esquentador de água não funcionará correctamente. O fabricante não assume qualquer responsabilidade por problemas causados por uso indevido do aparelho.

3. Ligações eléctricas.

Assegure-se que o aparelho está cheio de água, antes de o ligar à rede eléctrica. 3.1. Modelos com cabo de alimentação e cha são ligados a uma tomada de corrente. Para desligar estes aparelhos tem de se retirar a cha da tomada de corrente. A tomada deve ser correctamente ligada ao ciclo de corrente próprio protegido com fusível. E deve ser ligada à terra. 3.2. Aquecedores de água, equipados com cabo de alimentação sem plugue O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica xa, equipado com um fusível cuja corrente nominal declarada é 16А (20A para potência > 3700W). A conexão deve ser permanente - sem plugues. O circuito elétrico deve ser equipado com um fusível e com dispositivo incorporado que proporciona desconexão de todos os pόlos caso uma sobretensão de categoria III ocorrer. A conexão dos condutores do cabo de alimentação do aparelho deve ser realizada da seguinte maneira:

Condutor de cor castanha do isolamento - ao conductor de fase da instalação elétrica (L)

Condutor de cor azul do isolamento - ao conductor neutro da instalação elétrica (N)

Condutor de cor amarela-verde do isolamento – ao condutor protetivo da instalação elétrica ( ) 3.3. Aquecedor de água sem cabo de alimentação O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica xa, equipado com um fusível cuja corrente nominal declarada é 16А (20A para potência > 3700W). A conexão realiza-se por meio de os de cobre sόlidos – cabo 3x2,5 mm² para uma potência total de 3000W (cabo 3x4.0 mm² para uma potência > 3700W). O circuito eléctrico do aparelho tem de ter um ligador, assegurando a separação entre os pólos em carga, segundo condições da categoria III da Alta tensão. Para instalar o cabo de alimentação no termoacumulador, remover a tampa plástica (g. 7.3). A conexão dos os de alimentação devem estar em conformidade com as marcações nos terminais da seguinte forma:

о condutor de fase como uma indicação A оu A1 ou L ou L1

o conductor neutro como uma indicação N (B ou B1 ou N1)

É obrigatória a ligação do cabo de protecção para a junção de parafuso marcada com o signo . ATENÇÃO! O isolamento dos cabos de alimentacão da instalação elétrica deve ser protegido contra toque com o flange do aparelho (na área debaixo da tampa plástica), por exemplo, por meio de um tubo de isolamento cuja resistência térmica seja superor a 90°C. Depois da montagem a tampa de plástico coloca-se novamente!20

V. ANODO DE MAGNÉSIO PARA PROTECÇÃO DA OXIDAÇÃO PARA

TERMOACUMULADORES COM RESERVATÓRIO REVESTIDOS A VITRO CERÂMICO O anodo de magnésio protege a superfície interior do reservatório da corrosão. O elemento de anodo é um elemento interno que deve ser substituído periódicamente. No sentido de alcançar uma maior longevidade, o fabricante recomenda inspecções periódicas ao estado do anodo de magnésio, feitas por um técnico especializado, e substituídas quando necessário, podendo esta análise ser feita durante a manutenção técnica preventiva. Para assistência técnica, contacte o serviço técnico autorizado.

Antes de ligar pela primeira vez o aparelho, certique-se de que ele está corretamente ligado à rede elétrica e está cheio com água. Ligar o termoacumulador efetua-se mediante o dispositivo integrado nele consoante está descrito no ponto 3.3 do parágrafo IV ou liga-lo pelo cabo na tomada (se o modelo estiver munido de cabo de alimentação com cha macho).

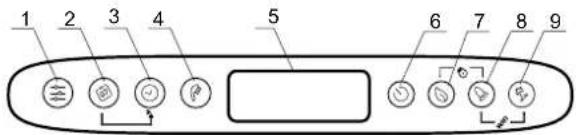

2. Descrição do painel de controlo do aparelho

Legenda dos botões e dos elementos:

1 - Botão para selecionar o programa e ativar as funções de programação

em modo "Programador semanal"

2 - Botão para selecionar os dias da semana.

3 - Botão para selecionar a hora/o período nos diferentes modos

4 - Botão «auscultador» para selecionar o número de duches e ativar o

8 - Botão para selecionar a função "BOOST"

9 - Botão para ligar / desligar o modo «Férias»

Posibles combinaciones: 7 & 8 - + «bloqueamento» do painel 8 & 9 - + Ligar e desligar o módulo Wi-Fi (Modo "Stand by") 2 & 3 - + Copiar o estado da célula corrente 1 & 2 - + Orientação do visor da posição vertical para horizontal

3. Ligar a gestão eletrónica do aparelho

A ligação faz-se através do botão . Nesta caso no ecrã deve aparecer o modo de funcionamento e, de acordo com o modo selecionado, devem aparecer também os símbolos descritos abaixo. Desligar a gestão eletrónica através do carregamento do botão .

4. Congurações e gestão do aparelho

Ligar e desligar do Wi-Fi (se o modelo estiver munido de cabo de Wi-Fi) Ligar e desligar o modo Wi-Fi faz-se segurando ao mesmo tempo os botões + por um mínimo de 10 segundos em regime stand-by, i.e. quando o aparelho estiver desligado através do botão . Quando o modo Wi- Fi está ligado no ecrã aparece o símbolo . Observação: Se o aparelho voltar às congurações de fábrica, ele terá de se ligar novamente ao dispositivo Wi-Fi.

Congurações do dia da semana e da hora Para funcionarem corretamente os programas de funcionamento é necessário que congure a hora e o dia da semana atuais. É preciso efetuar a conguração em modo stand-by, i.e. quando o aparelho não estiver ligado. Mantenha o botão apertado . No campo de seleção do dia da semana começa a piscar o dia da semana. Com a ajuda do botão selecione o dia da semana corrente. Aperte no botão para conrmar a escolha feita. Os primeiros dois algarismos do timer começam a piscar. Com o botão congure a hora e conrme com o botão . O segundo grupo de algarismos começa a piscar. Novamente com o botão congure e conrme com o botão .

Orientação do visor da posição vertical para horizontal Para que os modos de instalação funcionem corretamente com montagem horizontal do aparelho, é obrigatório selecionar o modo de operação para os modelos "horizontais" (orientação horizontal do visor). Para passar de símbolos horizontais para verticais e vice-versa, é necessário apertar e manter os dois botões + por 5 segundos, quando a caldeira está em modo «Stand by». Atenção! O aquecedor de água elétrico TESY que possui é com a mais alta classe de eciência energética. A classe do aparelho no modo ECO é garantida apenas quando for corretamente denida a orientação do visor.

Modo «Gestão manual» Através do botão você pode escolher o modo de funcionamento «Gestão manual». No ecrã aparece o símbolo e o timer de contagem regressiva se o aparelho estiver no modo de aquecimento ou de relógio, se o aparelho estiver pronto para uso. Quando ativar o modo manual, o ecrã exibe a última conguração memorizada do número de duches. O número máximo de duches que pode ser selecionado depende do modelo e é mostrado na tabela 1.3.

Modo «Proteção anticongelante» A função Proteção anticongelante é ativa nos modos «Gestão manual» e «Programador semanal». Para ativar a função Anti-congelamento, pressione o botão até que o símbolo apareça no visor. ATENÇÃO: O aparelho deve estar ligado à corrente elétrica. A válvula de segurança e a tubagem, que a liga ao aparelho, devem ter obrigatoriamente uma proteção anticongelante

Modo «Programador semanal» Ao pressionar o botão , poderá selecionar um dos três modos de programa semanais incorporados - P1, P2 ou P3. Para congurar o programa que selecionou, pressione e segure o botão para iniciar a sua conguração. O dispositivo entra em modo de programação para o programa selecionado. A luz do programa (P1, P2 ou P3) pisca no visor. Passo 1 - Selecionar o dia da semana Por meio do botão , seleccione o dia da semana que será alterado no programa. Passo 2 - Selecionar a hora Por meio do botão , selecione a hora desejada. Passo 3 - Selecionar a quantidade desejada de água quente Por meio do botão , selecione o número de duches para especicar a quantidade certa de água quente para a hora desejada. Podem ser selecionados, segundo a vontade, * 1, 2,... número de duches, passando com o botão . "*" signica que está selecionado o modo «anti-congelação» o que é exibido no visor com o símbolo . Através da combinação de botões e , poderá copiar as congurações (número de duches) da hora corrente para a próxima hora. Para esta nalidade, mantenha o botão pressionado, e ao pressionar o botão , passe para a próxima hora (a célula vizinha) ao copiar o número de duches selecionado. Para cada uma das horas do dia ou de noite há uma célula na tabela horária. As guras abaixo vão guiá-lo. Legenda das indicações: - quando a célula horária estiver preenchida existe a necessidade de água quente nessa hora e a água será aquecida dependendo do número de duches selecionados - Se a célula horária estiver vazia, o aparelho não tem tarefa para esta hora. As alterações feitas são conrmadas com um simples apertar do botão , com o qual o aparelho sairá do modo de conguração. Se os botões não forem manipulados por longo tempo, as alterações feitas serão automaticamente memorizadas (mesmo terem sido conrmadas). Modos de programação - P1 e P2 Para os programas P1 e P2 poderá selecionar em que dia da semana, a que horas, que quantidade de água quente é necessária. O aparelho calcula quando ser ligado para fornecer a quantidade necessária na hora denida. Exemplo: Se for denido na quarta-feira às 18:00 horas para ter água quente por 3 duches, o aparelho manterá essa quantidade por um período de tempo e será desligado. Modo de programação – P3 Para os programas P3 poderá selecionar em que dia da semana, para que período de tempo car ligado o aparelho e que quantidade de água quente fornecer. O aparelho liga-se e tenta alcançar o número denido de quantidade de duches. Exemplo: Se for denido na quarta-feira às 18:00 horas para ter água quente por 3 duches, o aparelho começará a aquecer a água nesta hora para alcançar os 3 duches congurados.21Português

Modo ECO SMART, ECO NIGHT e ECO COMFORT Ao pressionar o botão poderá escolher entre três modos: EC0 - ECO SMART, EC1 - ECO COMFORT (o limite mais baixo assegura 2 duches, o limite superior gera economia), EC2 - ECO NIGHT (algoritmo SMART com prioridade de aquecimento durante a noite). O modo selecionado é exibido no ecrã. Nos modos " ECO", a caldeira elabora um algoritmo próprio de funcionamento para garantir a economia dos custos de energia, e respetivamente, reduz a sua conta de eletricidade mas guarda ao máximo o conforto de uso. Atenção! O termoacumulador TESY que você adquiriu é de classe máxima de eciência elétrica. A classe de eciência do aparelho é garantida somente quando o aparelho está a funcionar em modo ECO «Eco smart», devido às economias signicativas de energias que são geridas. Princípios de funcionamento: depois de selecionar um dos três modos «Eco smart», o aparelho aprenderá todos os seus hábitos e elaborará sozinho um programa semanal de forma a garantir a qualidade de água necessária no respetivo momento em que você precisa dela, mas também de gerir economia de energia e de reduzir a sua conta de luz. O princípio de funcionamento exige um período de autoformação, que dura uma semana, depois o modo «Eco smart» começa a acumular economia de energia sem prejudicar o seu conforto calculado com base nos seus hábitos examinados/analisados. O aparelho continuará a analisar os seus hábitos e de autoaprender constantemente. Neste modo não é possível a sua intervenção após ter sido selecionado. Caso você altere com frequência os seus hábitos, o aparelho não poderá elaborar um algoritmo muito preciso que corresponda ao seu conforto e assegure água quente no momento em que você precisa dela. Neste sentido se o funcionamento do aparelho em modo «Eco smart» não o satiszer e não lhe assegurar o conforto necessário, mas você quer que o aparelho continue cuidar da redução das suas despesas através do carregamento do botão você poderá optar pelo modo de funcionamento EC2, para um nível mais alto de conforto em que também é possível gerir a economia de energia, embora em grau mais baixo. A escolha do modo EC2 é destinada para os consumidores com hábitos variáveis para os quais é difícil elaborar um horário semanal certo de funcionamento. Para gerar a economia máxima de energia, poderá escolher o modo EC1. É o modo com o algoritmo SMART com prioridade de aquecimento durante a noite. Nota: Em caso de suspensão ou corte da alimentação, o aparelho memoriza as cingurações até 12 horas. Somente com o botão "on/o" você pode reiniciar o algoritmo, ou seja o aparelho começara a autoaprender desde o início.

Função"LOCK" Ao manter apertados por mais tempo simultaneamente os botões e , o painel do controlo «bloqueia-se» e ele não aceita mais comandos. Se o painel for bloqueado, ao ecrã aparece o símbolo . Se apertar em qualquer botão com o painel bloqueado, todos os botões começam a luzir mas o aparelho não aceita comandos, o símbolo pisca 3 vezes o que é sinal para desbloquear. Para desbloquear novamente o painel, é necessário apertar e manter os botões e simultaneamente por 2 segundos.

Função „Vacation“ Caso esteja a planear ausentar-se da sua casa por mais de 1 dia, você pode ativar o modo «De férias», desta forma o termoacumulador cará a «saber» quando você voltará para lhe assegurar água quente. Para ligar o modo «Férias», deverá apertar no botão . O ecrã mostra «00» dias e os algarismos e o símbolo piscam. Se o número de dias «00» não for alterado, o modo «Férias» não pode ser ativado. Para introduzir o número de dias, use o botão . Ao apertar uma vez, o contador aumenta com um algarismo. Ao manter o botão apertado, o contador acelera-se automaticamente. O número máximo de dias que pode introduzir, é 90. O símbolo ainda pisca. Os dois restantes parâmetros são predenidos por padrão: número máximos de duches às 18:00 horas no último dia das férias. Para alterar a hora em que deve ser assegurada a quantidade desejada de água quente, use o botão . Para alterar o número de duches, use o botão . Os parâmetros denidos são conrmados ao apertar no botão , pelo que o modo «Férias» ca ativo. No ecrã, o símbolo para de piscar e permanece luzindo. Fica visualizado o número de dias nas férias, o número de duches e a hora em que deve ser assegurada água quente. A saída do modo Férias sem alterações, pode ser feito ao apertar ou se durante muito tempo não tocar em nenhum botão. O símbolo desaparece. Para sair do modo «Férias», pressione qualquer um dos seguintes botões - , ou . Se pressionar o botão , enquanto o modo «Férias» for ativado, entra-se em modo de programação e o número de dias e o símbolo começam a piscar novamente. Observação: O número de dias que você introduz /o período de ausência/ deve incluir também o dia em que você volta para casa.

Função «BOOST» (Aquecer de vez até chegar à temperatura máxima e voltar automaticamente ao modo já escolhido) Ao ativar a função BOOST, o termoacumulador aquecerá a água até à temperatura máxima possível, sem alterar o algoritmo de funcionamento do respetivo modo de funcionamento. Ao atingir a temperatura máxima, o aparelho passa automaticamente para o modo de transição. A função BOOST é ativa nos modos «Eco smart», «Férias» e «Programador semanal». Para ligar BOOST, carregue segurando (por 3 segundos) o botão . Para desativar BOOST, mantenha novamente o botão .

Função «RESTAURAR AS CONFIGURAÇÕES DE FÁBRICA» Para realizar a função é importante que o termoacumulador que no modo «Stand by». Realiza-se através do carregamento dos botão segurando-os pressionados por um mínimo de 10 segundos. Durante esses 10 segundos todos os símbolos do painel acenderão que já informa e que o aparelho foi restaurado para as congurações de fábrica. Observação: Se o aparelho voltar às congurações de fábrica, ele terá de se ligar novamente ao dispositivo Wi-Fi.

Símbolo «Auscultador» O símbolo dá-lhe informação sobre a quantidade de água quente já aquecida e se já está alcançada a quantidade denida nos diferentes modos. A quantidade de água para um duche é calculada com base nas normas Europeias dos padrões médios e é possível que não coincida com o seu conforto individual. Quando o símbolo «Auscultador» permanece luzindo, isso signica que a quantidade de água quente está alcançada. Quando o símbolo «Auscultador» pisca, isso indica que o aparelho encontra-se em modo de aquecimento. Quando mais de um «duches» não estiverem prontos, eles piscam um após o outro continuamente. Isso fornece informações sobre a quantidade de água quente denida, bem como sobre a quantidade alcançada em cada momento. Exemplo: Fica pronta para utilização água quente por 2 duches. O terceiro duche está a ser aquecido. O objetivo nal é haver água quente com a quantidade equivalente a 3 duches. No modo «Comando manual» e no modo «BOOST», visualiza-se no ecrã um contador que indica o tempo relativo restante até alcançar a quantidade de água quente denida:

5. Problemas registados

Caso seja registado um problema no aparelho, o símbolo aparece no painel e começa a piscar. O código do erro registado aparece no ecrã. Lista dos erros que podem aparecer no ecrã: Código do erro Designação do erro Еr1 Sensor 1 - O sensor inferior está cortado Еr2 Sensor 1 - O sensor inferior está em curto-circuito Еr3 Sensor 1 - O sensor superior está cortado Еr4 Sensor 1 - O sensor superior está em curto-circuito Еr5 Sensor 2 - O sensor inferior está cortado Еr6 Sensor 2 - O sensor superior está cortado Еr7 Sensor 2 - O sensor inferior está em curto-circuito Еr8 Sensor 2 - O sensor superior está em curto-circuito Еr9 Erro de software Еr10 O aquecedor está ligado a seco (H1) Еr11 O aquecedor está ligado a seco (H2) Observação: Se aparecer o símbolo e algum dos erros acima, por favor entre em contato com um centro de assistência técnica autorizada! Os centros de assistências técnica são indicados na carta de garantia.

VII. MANUTENÇÃO PERIÓDICA

Em condições normais de utilização, o termoacumulador, com inuência de altas temperaturas e calcário depositado na resistência, pode começar a ligar e desligar frequentemente. Uma deterioração da protecção térmica é possível. Devido a estes factos, o fabricante recomenda manutenção preventiva do seu termoacumulador, por pessoal qualicado. Esta manutenção preventiva tem de incluir limpeza e inspecção do anodo de magnésio, o qual deve ser substituído em caso de necessidade. Utilize um pano húmido para limpar o aparelho. Não utilize produtos de limpeza abrasivos ou solventes. Não molhe o aparelho com água. O fabricante não é responsável por quaisquer consequências pela não observação destas instruções. Indicações para a protecção do meio ambiente Aparelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos de recolha, caso existam.22
